GEBRUIKSAANWIJZING KAPEX KS 60 FESTOOL

1 Symbolen. 71
2Veiligheidsvoorschriften. 71
3 Gebruik volgens de voorschriften. 74
4 Technische gegevens. 74
5 Toestelelementen 75
6 Ingebruikneming. 75
7 Instellingen. 76
8 Werken met het elektrische gereed-schap. 78
9 Reparatie en onderhoud. 81
10 Accessoires 82
11 Milieu. 83

1 Symbolen

Symbool Betekenis

Waarschuwing voor algemeen ge-vaar

Waarschuwing voor elektrischenschok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag stealthidshandschoenen!

Draag een zuurstofmasker!

Draag een veiligheidsbril!

Nietrechtstreeks in hetlicht kijken!

Niet met het huisvuil meegeven.

Draairichting van de zaag en het zaagblad

Zaagbladafmeting

a ... diameter

b ... opnamegat

Tip, aanwijzing

Handelingsinstructie

Bveiligingsklasse II

Stekker uit het stopcontact trekken!

Symbool Betekenis

Gevarenzone! Handen weghouden!

Waarschuwing voor heet oppervlak!

Gevaar van beknelling voor vingers en handen!

Snijgevaar door vrijstaand zaagblad

CE-markering: Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen nicht in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwij-zingen om ze later te konnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebruikt worden, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

2.2 Machinespecifieke veiligheidsvoorschriften

• Verstekafkortzagen zijn bestemd voor het zagen van hout of houtachtige producten. Zij希望大家ারীর, zoals staven, stangen, schroeven etc. worden gezruikt.Slijpstof leidt tot het blokkeren van bewegende delen zoals de onderste beschemkap.Vonken van het zagen verbranden de onderste beschemkap, de inlegplaat en andere kunststof onderdelen.

Fixeer het werkstuk indien möglichk met klemmen. Als u het werkstuk met de hand vasthoudt, moet u uw hand algid tenminste 100 mm van elke kant van het zaagblad verwijderd honden. Gebruik de zaag Niet voor het zagen van stukken die te Klein zich om ze vast te klemmen of met de hand vast te honden. Als uw hand te dicht bij het zaagblad is, bestaat er een verhoogd

letselgevaar door contact met het zaagblad.

• Het werkstuk要去 onbeweeglijk zijn en of vastgespannen of gegen de aanslag en de tafel gedrukt worden. Schuif het werkstuk Niet in het zaagblad en zaag nooit 'uit de vrijhe hand'.Losse of bewegende werkstukken zouden met hoge snelheid wegsglin-gerd hunnen worden en tot letsel leiden.
• Schuif de zaag door het werkstuk. Voorkom dat u de zaag door het werkstuk trekt. Voor een zaagsnede tilt u de zaag-kop op en trekt u hem over het werkstuk zonder te zagen. Vervolgens schakelt u de motor in, zwenkt u de zaagkop maar beneden en drukt u de zaag door het werkstuk. Bij een trekkende zaagsnede bestaat het gevaar dat het zaagblad uit het werkstuk omhoog komt en de zaagbladeenheid met geweldaar de bediener worden geslingerd.
• Ga nooit, noch voor noch acheer het zaagblad, kruiselings met uw hand over de beoogde zaaglijk heb. Het vasthouden van het werkstuk "met gekruiste handen", d.w.z. het vasthouden van het werkstuk met de linkerhand rechts van het zaagblad of omgekeerd is zeer gevaarlijk.
• Kom nooit bij een draaiend zaagblad met uw hand anschter de aanslag. Zorg ervoor dat de veiligheidsmarge:tussen uw hand en het draaiende zaagblad nooit minder is dan 100mm . (Dit geldt voor beiden kanten van het zaagblad, bijv. bij het verwijderen van houtafval).Een geringe afstand van het draaiende zaagblad tot uw hand is maybekerwijs Niet duidelijk zichtaar en u kunt ernstig letsel oplopen.
• Controleer het werkstuk voor het zagen. Als het werkstuk gebogen of verrormd is, spans u het met de waar buiten gekromde kant in de richting van de aanslag vast. Zorg er.altijd voor dat er langs de zaaglijk geen splleet is tussen werkstuk, aanslag en tafel. Gebogen of verrormde werkstukken+kennen verdraaid raken of verplaatsen, waardoor het draaiende zaagblad bij het zagenbeklemd kan raken. Er mogen zich geen spijkers of oneigenlijke elementen in het werkstuk bevinden.
• Gebruik de zaag pas wonneer de tafel vrij is van gereedschap, houtafval, etc.; alleen het werkstuk mag zich op de tafel bevinden. Klein afval, losse houtstukken of andere voorwerpen die in contact komen met

het draaiende blad, hunnen met hoge snel-heid worden weggeslingerd.

• Zaag nooit meer dan een werkstuk tege-lijk. Meerdere gestapelde werkstukken kunnen Niet goed worden gespannen of vastgehonden en kunnenijdens het zagen wegschuiven of ervoor zorgen, dat het blad vastloopt.
• Zorg ervoor dat de verstekafkortzaag voór gebruik op een vlak, stevig werkvlak staat. Een vlak en stevig werkvlak vermindt het gevaar dat de verstekafkortzaag instabiel worden.
• Plan uw werk. Telkens wonneer u de verstekhoek van het zaagblad verandert, moet u erop letten dat de instelbare aan-slag juist is afgesteld, het werkstuk ondersteunt en waar bij Niet met het blad of de beschermkap in contact komt. Simuleer bij een Niet-ingschakelde machine en zonder werkstuk op de tafel een volledige zaagbeweging van zaagblad om erzeker van teijken dat er geen spreke is van belemmeringen of het gevaar dat in de aanslag worden gezaagd.
  Zorg bij werkstukken die breder of langer zichn dan het tafeloppervlak voor een passende ondersteuning, bijv. door tafelver-lengingen of zaagbokken. Werkstukken die langer of breder zichn dan de tafel van de verstekafkortzaag, hunnen kantelen indien ze Niet goed worden ondersteund. Wanneren een afgezaagd stuk hout of werkstuk kan-telt, kan het de onderste beschemkap omhoog latent komen of ongecontroleerd door het draaiende zaagblad worden weggeslingererd.
• Roep Niet de hulp van andere Personen in als verranging voor een tafelverlenging of als extra steun. Een instabiele ondersteuning van het werkstuk kan ertoe leiden, dat het blad vastloopt. Ook kan het werkstukijdens het zagen verschuiven en u en uw hulp in het draaiende blad trekken.
• Het afgezaagde stuk mag Niet gegen het draaiende zaagblad worden gedrukt. Wonneer er weinig plaats is, bijv. bij gebruik van lengteaanslagen, kan het afgezaagde stuk bij het blad ingeklemd raken en met geweld worden weggeslingerd.
• Gebruik.altijd een klem of een passende voorziening om rond materiaal,zoals stangen of buizen, goed te ondersteunen. Stangen konnen bij het zagen gemakkelijk

wegrollen, waardoor het zaagblad zich kan "vastbijten" en het werkstuk met uw hand in het blad getrokken kan worden.

• Laat het blad het volledige toerental bereiken voordat u in het werkstuk zaagt. Dit vermindert het risico dat het werkstuk weggeslingerd worden.
• Schakel de verstekafkortzaaguit indien het werkstuk beklemd raakt of het zaagbladblokkeert. Wacht tot alle bewegende delen tot stilstand zich gekomen, trek de stekkeruit het stopcontact en/of haal de accuuit de machine.Verwijderervolgens het ingeklemde materialaL.Wanneerubij zo'n blokkeringverderzaagt,kan dit leiden tot verlies van controle of beschadiging van de verstekafkortzaag.
• Laat na het beeindigen van de zaagsnede de schakelaar los, houd de zaagkop omlaag en wacht tot het blad stilstaat, voordat u het afgezaagde stuk verwijdert. Het is zeer gevaarlijk om met de hand in de buurt van het uitlopende zaagblad te ko-men.
• Houd de handgreep goed vast als u een onvolledige zaagsnede uitvoert of als u de schakelaar loslaat voordat de zaagkop zich onderste stand heeft bereikt. Door de remwerking van de zaag kan de zaagkop schoksgewijs maar anderen getrokken worden, wat een verwondingsrisico betekent.

2.3 Overige verilgheidsvoorschriften

• Alleen zaagbladen gebruiken die aan de gegevens uit het reglementaire gebruik voldoen. Zaagbladen die Niet op de montagedelen van de zaag passen, lopen excentrisch,+kunnen splinters uit het materiaal slaan en deze maar buiten slingeren.Deze splinters+kunnen de ogen van de gebruiker of van omstanders raken.
• Alleen zaagbladen met een spaanhoek ≤slant 0^ gebruiken. Een spaanhoek >0^ trekt de zaag in het werkstuk. Er bestaat verwondingsgevaar door terugslaande zaag en roterend werkstuk.
• Voor gebruik alkijd de werking van de pendelbeschemkap controleren. Het elektrisch gereedschap alleen gebruiken indien het volgens voerschrift functioneert.
  -Niet met uw handen in de spaanafvoer grijpen. Draaiende onderdelen können uw handen verwonden.
• Tijdens het werkken{kunnen schadelijke/ giftige stoffen ontstaan (bijv. bij loodhou

dende verf en enkele houtsoorten). Voor de gebruiker van de machine of voor personen die zich in de buurt van de machine bevinden kan het aanraken of inademen van deze stoffen gevaarlijk�. Neem de veiligheidsvoorschriften in acheit die in uw land van toepassing�.

• Draag ter bescherming van uw gezondheid een P2-stofmasker. Zorg in gesloten ruimtes voor voldoende ventilatie en sluit een mobiele stofzuiger aan.
• Vervang aangezaagde of beschadigde aanslagen. Beschadigde aanslagen hunnen bij het werken met de zaag worden wegsglingerd. Omstanders hunnen letsel oplopen.
• Alleen originele Festool accessoires en verbruiksmaterialen gebruiken. Alleen door Festool geteste en goedgekeurde accessoires zichNeilig en perfect op de machine en het gebruik afgestemd.
• Het elektrische gereedschap alleen in binnenruimtes en droge omgeving gebruiken.

Nietrechtstreeks in hetlicht kijken. De optische straling kan de ogen beschadigen.

2.4 Restrisico's

Ook wanner u zich aan alle relevante bouwvoorschriften houdt, können zich bij gebruik van de machine nog gevaarlijke situatuies voordoen, bijv. als gevolg van:

Aanraking van draaiende delen van de zijkant: zaagblad, spanflens, flenssschroef,
- aanraking van spanningvoerende delen bij geopende behuizing en nicht-uitgetrokken stekker,
- het wegliegen van werkstukdelen,
- het wegliegen van werkstukdelen bij beschadigd gereedschap,
- geluidsemissie,
stofemissie.

2.5 Aluminiumbewerking

Bij de bewerking van aluminium dient men zich uit veiligheidsoverwegingen te houden aan de volgende maatregelen:

-Voorschakelen van een differentiaal- (FI-, PRCD-)veiligheidsschakelaar.
- Elektrisch gereedschap op een geschikt af-zuigapparaat aansluiten.

Nederlandsls

• Elektrisch gereedschap regelmatig reini-gen van stofafzettingen in de motorbehui-zing.
  Een aluminium-zaagblad gebruiken.

Draag een veiligheidsbril!

2.6 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedra-gen gewoonlijk:

Geluidsdrukniveauau L PA=91 dB(A)

Geluidsvermogensniveauu L WA = 100 dB(A)

Onzekerheid K = 3 dB

VOORZICHTIG

Geluid dat bij het werk opttreedt Beschadiging van het gehoor

• Gehoorbescherming gebruiken.

De aangegeven geluidemissiewaarden

• maar aan de hand van een genormeerde testprocedure gemeten en{kunnen ter vergelijking van een elektrisch gereedschap met een ander gereedschap worden gebruikt.
• Ze können tevens voor een voorlopige.be- oordeling van de belasting worden gebruikt.

VOORZICHTIG

De geluidsemissies können - afhankelijk van de manier waarop het elektrische gereedschap worden gezruikt, welk soort werkstuk worden bewerkt - tijdens het werkelijk gebruik van het elektrische gereedschap van de specificaties afwijken.

Veiligheidsmaatregelen ter bescherming van de bediener vastleggen die baseren op een beoordeling van de belasting tijdens de feitelijke gebruiksomstandigheden. (Hierbij要去 rekening gehonden worden met de bedrijfscylclus, bijvoorbeeld tijden waarop het elektrische gereedschap uitgeschakeld is en dergelijk waar bij het weliswaar ingeschakeld is, maar zonder belasting loopt.)

3 Gebruik volgens de voorschriften

Het elektrische gereedschap is als stationair toestel bestemd voor het zagen van hout, kunststof, aluminiumprofielen en vergelijkbare materialen. Andere materiaalen, vooral staal, beton en mineraal materiaal mogen nicht bewerkt worden.

Alleen Festool-zaagbladen gebruiken die voor het gebruik met dit elektrische gereedschap bedoeld zich.

De zaagbladen要去en de volgende gegevens bezitten:

• Diameter zaagblad 216 mm
• Zaagbreedte 2,3 mm (komt overeen met tandbreedte)
  -Opnamegat 30mm
• Stambladdikte 1,6 mm
  -Zaagblad conform EN 847-1
• Zaagblad met spaanhoek ≤slant 0^
• Geschikt voor toerentallen boven 5000min^-1

Festool-zaagbladen voldoen aan de norm EN 847-1.

Zaag alleen materialen die conform de bepalin-gen voor het betreffende zaagblad bestemd zich. Dit elektrische gereedschap mag uitsluitend doorvakmannen of goed opgeleide Personen worden gezruikt.

De gebruiker is aansprakelijk voor schade en letsel bij gebruik dat Niet volgens

devoorschriftenplaatsvindt.

[1-1] Handgreep
[1-2] Veiligheidstoets
[1-3] In-/uit-schakelaar

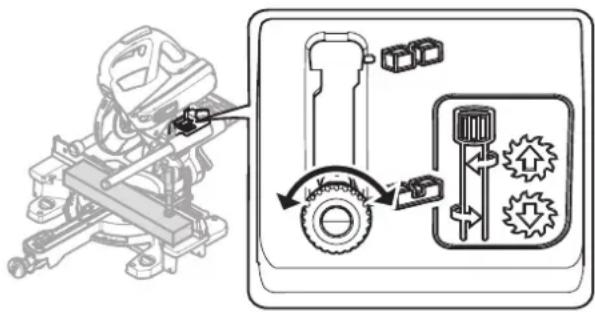

[1-4] Hendel voor groefdieptebegrenzing
[1-5] Draaiknop voor trekvergrendeling
[1-6] Hendel voor transportvergrendeling Spilstop
[1-8] Aanslagliniaal (aan beide zichden)
[1-9] Draaiknuppen voor het fixeren van de tafelverbreding (aan beiden zijden)
[1-10] Hoekindicatie voor versteksnedes
[1-11] Hendel voor het inklijkken van de verstekhoek
[1-12] Draaischijf
[1-13] Pendelbeschemkap
[2-1] Kabelklem
[2-2] Afzuigaansluiting
[2-3] In-/uitschakelaar voor puntlicht (ge-deeltelijk toebehoren)
[2-4] Schroefklem FSZ120
[2-5] Stelknop voor toerentalinstelling
[2-6] Draaiknop voor het fixeren van de draaischijf
[2-7] Tafelverbreding (aan beidenzigden)
[2-8] Zwaaihaakdepot voor het vastklemmen van de zwaaiaak
[2-9] Sterknop voor het fixeren van de helingshoek
[2-10] Sleuteldepot voor inbussleutel
[2-11] Kabelopwikkeling met geintegreerde draaggreep
[3] Verwijdersen van de transportbeveiliging
[4] Geisoleerde greepvlakken (grijs gear- ceerd gebied)

De vermelde afbeeldingen staan aan het begin en aan het einde van de gebruiksaanwijzing.

6 Ingebruikneming

6.1 Eerste ingebruikneming

WAARSCHUWING

Niet-toegestane spanning of frequentie! Risico van ongevallen

• Gegevens op het typeplaatje in acht nemen.
• Landspecifieke bijzonderheden in acht ne-men.

Let op een veilige stand van het elektrisch gereedschap. Kantelgevaar. Eventuel de montagehandleiding voor de multifunctionele tafel MFT of het onderstel UG-KAPEX KS 60 inucht nemen.

Transportbeveiliging verwijderen [3].

Beschermhoes van linker rail verwijderen 1.
Zaagaggregaat maar beneden drukken en de kabelbinders voor de bevestiging doorsnijden ②
Klemmen om de hellingsvergrendeling wegtrekken 3

Machine opstellen en in werkstand brengen.

6.2 Opstellen en bevestigen [5]

Werk alleen aan de machine als de stekker uit het stopcontact is.

Voor het bevestigen, indien gewenst, de steunvoeten A-SYS-KS60 [optionele accessoires] monteren. Door deze steunvoeten krijgt het werkvlak op de draaischijf bezelfde hoogte als een systainer 1. Met deze systainers kunnen dan lange werkstukken ondersteund worden

[5].

Er bestaan de volgende bevestigingsmogelijkheden:

De machine zo bevestigen dat deze bij het werkken Niet kan weglijkden.

Schroeven [5A]: Machine met vier schroeven op het werkvlak bevestigen. Hiervoor dienen de boorgaten [5A-1] in de vier steunpunter van de zaagtafel.

Schroefklemmen [5B]: Machine met schroef-klemmen [5B-1]op het werkvlak bevestigen. De steunpunterdienen, met inachtneming van het zwaartepunt, voor een veilige bevestiging.

Spanset voor MFT [5C]: Machine met de spanset [5C-2] op de Festool multifunctionele tafel MFT/3 of MFT/Kapex (SZ-KS) bevestigen. Hiervoor dieren de zeskantige gaten [5C-1] aan weerskanten bij de tafelverbreding.

Onderstel UG-KAPEX KS 60[5D]: De bij het onderstel gevoegde montagehandleiding in acht nemen.

6.3 Transport

VOORZICHTIG

Gevaar voor beknelling

Zaagaggregaat kan uitklappen/uitschuiven

• Het transport van de machine moet.altijd in de waarvoortbestemde transportstand plaatsvinden.

Gevaar voor letsel! Machine kan bij het dragen uit de hand glijden. Machine altijd teide handen aan de waarvoor bestemde grepen [6] vasthouden.

Machine beveligen (transportstand)

Aansluitkabel op de kabelopwikkeling [2-11] wikkelen en met kabelklem [2-1] fixeren.
Zaagaggregaat in achefterste stand bewegen en met draaiknop [1-5] vergrendelen.
Zaagaggregaat in verticale stand draaien.

Sterknop [2-9] losdraaien,
zaagaggregaat in verticale stand bren-gen,
sterknop dichtdraaien.

Zaagaggregaat vergrendelen.

Veiligheidstoets [1-2]indrukken en vasthouden.
Zaagaggregaat tot aan de aanslag maar beneden bewegen.
Hendel voor transportvergrendeling [1-6]omslaan.
Veiligheidstoets loslaten.

Het zaagaggregaat bevindt zich in de onderste stand.

Draaischijf in rechtse positie draaien.

Draaiknop [2-6] losdraaien.
Vergrendelhendel [1-11]indrukken en vasthouden.
Draaischijf [1-12] tot aan de aanslag\ haar rechts draaien.
Vergrendelhendel loslaten, draaiknop vastdraaien.

Machine bevindt zich in transportstand [6].

i De beoogde draaggrepen zich de handgrepen van het zaagaggregaat [6-1], in de kabelopwikkeling [6-3] en de tafelverbredingen 6-2.

6.4 Werkstand

Machine ontgrendelen (werkstand)

• Zaagaggregaat in verticale positie (zaagblad verticaal) draaien [10].
• Zaagaggregaat tot de aanslag maar beneden drukken en vasthouden.
  Hendel voor transportvergrendeling [1-6] om Salaan.
• Zaagaggregaat langzaam omhoog lately komen.
  Aansluitkabel afwikkelen en stekker in stopcontact steken.

Machine is klaar voor gebruik.

6.5 In-/Uitschakelen

Elektrische vergilghed van de stroomaan-sluiting controleren.
Werkstand tot stand brengen resp. vergrendeling van het zaagaggregaat losdraaien.
Veiligheidstoets [1-2] indrukken en vasthouden.
In-/uitschakelaar [1-3] indrukken en vasthouden.

$$ \text {i n d r u k k e n} = \text {A A N} $$

De machine bezit een elektronica met de vol-gende kenmerken:

Zachte aanloop

De elektronisch geregelde zachtete aanloop zorgt ervoor dat de machine stootvrij aanloopt.

Toerentalregeling

Het toerental kan met de stelknop [2-5] traploos in het toerentalbereik worden ingesteld. Daardoor kurz u de zaagsnelheid aan het be

treffende materiaal optimaal aanpassen (zie tabel).

Aanbevolen stand van de stelknop

Hout 3-6

Kunststof 3 - 5

Vezelmaterial 1-3

Aluminium- en nonferro-profielen 3 - 6

Stroombegrenzing

De stroombegrenzing voorkomt bij extreme overbelasting een te hoge stroomopname. Dit kan leiden tot een lager motortoerental. Na ontlasting komt de motor direct weeer op toeren.

Temperatuurbveiliging

Bij een te hoge motortemperatuur worden stroomtoevoer en toerental gereduceerd. De machine loopt alleen nog op beperkt vermogen om een snelle afkoeling door de motorventilatie möglich te make. Na afkoeling kommt de machine waar automatisch op gang.

7.2 Mobiele stofafzuiiger aansluiten

WAARSCHUWING

Gevaar voor de gezondheid door stof

Stof kan gevaarlijk zijn voor de gezondheid. Werk waarom nooit zonder afzuiging.
- Volg bij het afzuiigen van gezondheidsbedreigende stoffen alkijd de nationale voorschriften.

Festool mobiele stofafzuiger

Op het hoekstuk van de afzuigaansluiting [2-2] kan een Festool mobiele stofafzuiger worden aangesloten met een afzuigslangdiameter van 27mm of 36~mm (36 mm aanbevolen wegens geringer verstoppingsgevaar).

7.3 Aanslaglinialen instellen [8]

Voor speciale instellungen voor schuine zaagsnedes kan het noodzakelijk zijn om de aanslaglinialen te verschuiven. Bij schuine zaagsnedes bestaat het gevaar dat de aanslaglinialen worden aangezaagd.

Draaiknoppen (aan beiden zichden) [8-1] openen.
Aanslaglinialen [8-4] zo versuschuiven, dat er een maximale afstand van 8 mm tot het zaagblad is.
Door het bij wijze van proof, in uitgeschakelde toestand, neerlaten van het zaagaggregaat, controlleren of het zaagblad contact maakt met de aanslaglinialen.

Draaiknuppen vastdraaien.
i Steunvlak van de aanslaglinialen kan afzonderlijk worden aangepast, wanneer passende stukken slaghout worden aangeschroefd [8A]. Hierbij moet erop worden gelet dat de werkung van de zaag nicht beperkt worden.

7.4 Tafelverbreding aanpassen

Draaiknop [8-3] losdraaien.
Tafelverbreding [8-2] zover uittrekken, dat het werkstuk er geheel op ligt.
Draaiknop vastdraaien.

Steekt het werkstuk ondanks een maximaal uitgetrokken tafelverbreding UIT, dan moet het werkstuk op een andere wijze worden ondersteund.

7.5 Zaagblad selectoren

Festool-zaagbladen zijn met een gekleurde ring gemarkeerd. De kleur van de ring staat voor het materiaal waarvoor het zaagblad geschikt is.

Verf Materialial Symbol

Geel Hout, zachtekunststoffen

Rood Kunststof/mineralegrondstof

Groen Bouwmaterialen

Blauw Aluminium, staal/sandwichplaten

7.6 Zaagblad verwangen [9]

WAARSCHUWING

Letselgevaar, stroomschok

Trek voor alle werkzaamheden aan de machine algid de stekker uit het stopcontact!

VOORZICHTIG

Heet en scherp gereedschap

Gevaar voor letsel

• Geen stomp of defect inzetgereedschap gebruiken!
  Voor het wisselen van het zaagblad veiligheidshandschoenen dragen.

Machine voorbereiden

• Stekkeruit stopcontact trekken, aansluitkabel opwikkelen.
• Zaagaggregaat tot aan de aanslag maar beneden bewegen.

Nederlandsls

Hendel voor transportvergrendeling [9-2]omslaan.
- Zaagaggregaat langzaam omhoog lately komen.
Inbussleutel [9-7]uit houder in de kabelop-wikkeling [9-10] (sleuteldepot) nemen.

Zaagblad demonteren

Spindelstop [9-1]indrukken en vasthouden.
- Zaagblad met inbussleutel [9-7]draaien tot de spindelstop inklikt.
Bout [9-6] met inbussleutel losdraaien (linkse schroefdraad, in de richting van de pijl draaien!).
Bout en flens [9-8] afnemen.
Spilstop loslaten.
Veiligheidstoets [9-3]indrukken en vasthouden.
Pendelbeschemkap [9-4] met een hand omhoog trekken en vasthouden.
Zaagblad [9-5] afnemen.

Zaagblad monteren

Zaagblad en flens moeten vrij van stof en verontreiniging� om een zuivere loop van het zaagblad te garanderen.

! Zaagblad en flens要去en vrij van stof en verontreiniging zich om een zuivere loop van het zaagblad te garanderen.
Nieuw zaagblad [9-5] inbrengen.

! Het opschrift van het zaagblad要去 zichtaarহ. De draairichting van het zaagblad要去 met de richting van de pijl [9-9] overeenkommen!

Flens [9-8] zo inbrengen dat de pasvormen van flens, opnamedraad en zaagblad in elk-aar grijpen.
Spindelstop [9-1]indrukken en vasthouden.
- Zaagblad met inbussleutel [9-7]draaien tot de spindelstop inklikt.
Moer [9-6] inbrengen en gegen de richting van de pijl vastdraaien.

Gevaar voor letsel!Controleer na de zaagbladwisseling of het zaagblad stevig is bevestigd. Door een losse moer kan het zaagblad losraken.

8 Werken met het elektrische gereedschap

WAARSCHUWING

Wegvliegende gereedschap-/werkstukonderdelen

Gevaar voor letsel

Draag een veiligheidsbril!
Bij het gebruik andere Personen op afstand houden.
Werkstukken altijd goed vastzetten.
Schroefklemmen volledig op het werkstuk zetten.

WAARSCHUWING

Pendelbeschemkap sluit nicht Gevaar voor letsel

Zagen onderbreken.
Aansluitkabeluit stopcontact trekken,zaagresten verwijderen.Bij beschadiging pendelbeschemkaplatenvervangen.

Voor veilig werken

Bij het werken alle aan het begin vermelde veiligheidsvoorschriften en de volgende regels in acht nemen:

• Correcte werkpositie:

• vooraan aan de bedienerkant;
  -recht gegenover de zaag;

• naast de zaagbladlijn.

Bij het werkken het elektrisch gereedschap altijd met de bedienende hand aan de handgreep [1-1] vasthouden. De vrijie hand altijd buiten het gevarenbereik houden.
- Geleid de machine alleen in ingeschakelde toestand gegen een werkstuk.
- Aanzetsnelheid aanpassen om overbelasting van de machine of, bij het zagen van kunststof, het smelten van kunststof te voorkomen.
- Zorg ervoor dat de sterknop [2-9] en de draaiknop [2-6]�n aangetrokken.
- Niet bij een defecte elektronica van het elektrisch gereedschap werken, odomat dit tot te hoge toerenallen kan leiden. Defecte elektronica herkent u aan een gebrekkige zachte aanloop, wanner er geen toeren-talregeling möglichk is en bij rookontwikke-ling of verbrandingsgeuruit de machine.

8.1 Werkstuk spannen

Waarschuwing! Eigenschappen van het werkstuk in acheft nemen:

Gevaar voor letsel

Goede bevestiging - Werkstukken gegen aanslagliniaal leggen. Geen werkstukken bewerkendie nicht goed hunnen worden vastgezet.

Grootte - Geen tekleine werkstukken bewerken. Afgesneden reststuk mag om veiligheidsredenenietkleiner dan 30~mm langzijn.Kleine werkstukken kunnendoor het zaagblad naarachteren in de spleet tussenzaagblad en aan-slagliniaal getrokken worden.

Correct ondersteunen - Maximale werkstukafmetingen in acht nemen. Verlengingen van de werkstuksteun algijd gebruiken en bevestigen. In het werkstuk kuren anders interne spanningen optreten die tot plotselinge verrormingen kuren leiden. Zo nodig aanwijzingen voor werkstukafmetingen in acht nemen (zie hoofdstuk) 7.4.

Bij het inspannen als volgt te werk gaan [7]

• Zaagaggregaat tot de aanslag maar beneden drukken.
  Hendel voor transportvergrendeling [7-1]omslaan.
• Zaagaggregaat langzaam omhoog lately komen.
  Werkstuk vlak gegen de aanslagliniaal [7-3] aanleggen.
  Werkstuk met schroefklem [7-2] bevestigen.
  Controlleren of werkstuk stevig vastzit.

8.2 Werkstukafmetingen in acht nemen

Maximale werkstukafmetingen zonderuitbreiding door toebehoren

Verstek-/hellings-hoek volgens schaal

hoogte x bredte x lenghte

0^ / 0^60× 305× 720mm

45^ / 0^60× 215× 720mm

0^ / 45^ rechts 20 × 305 × 720 ~mm

0^ / 45^ links 40 × 305 × 720 ~mm

45^ / 45^ rechts 20 × 215 × 720 ~mm

45^ / 45^ links 40 × 215 × 720 ~mm

Maximale werkstukafmetingen bij montagesamen met UG-KS60 en KA-KS60

De maximale hoogte en breedte van het werkstuk verandert Niet door de montage van acces

soires. Het steunvlak bij montage van het onderstel komt opdezelfde hoogte als het steunvlak bijuitgetrokken tafelverbreding.

Ingezet toebehoren Lenght

UG-AD-KS60 720 mm

KA-KS60 (aan één zijde) 1880-2800 mm

KA-KS60 (aan beidenzigden) 3360-5200 mm

Langewerkstukken

Werkstukken die over het zaagvlak uitsteken, extra ondersteunen:

Werkstukken die over het zaagvlak uitsteken, extra ondersteunen:
Tafelverbreding aanpassen, zie hoofdstuk 7.4.
- Indien het werkstuk nog steedsuitsteekt, tafelverbreding weer intrekken en afkort-aanslag KA-KS60 monteren of afkortzaag met schroefvoeten A-SYS-KS60 verhogen en verrolgens de werkstukken met de Systainers T-LOC SYS-MFT van Systainer-grootte 1 ondersteunen.
Werkstuk met extra schroefklemmen vastzetten.

Dunne werkstukken

Dunne werkstukken können bij het zagen klapperen of breken.

Dunne werkstukken können bij het zagen klapperen of breken.
Werkstuk verstevigen: Samen met sloophout inspannen.

Zware werkstukken

• Om de stabiliteit van de machine ook bij het zagen van zware werkstukken te garande- ren, steunvoet [8-5] vlak op de ondergrond afstellen.

8.3 Werkstuk zagen

Controleer of de pendelbeschemkap vrij kan bewegen

De pendelbeschemkap moet.altijd vrijen bewegen enzfstandig kunnen sluiten.

• Stekker uithetstopcontacttrekken.
  Pendelbeschemkap met de hand pakken en als proof in het zaagaggregaat schuiven. Pendelbeschemkap moet gemakkelijk te bewegen zich en bijna geheel in de pendel-kap hunnen zakken.

Reiniging van het zaagblad

De ruimte om de pendelbeschemkap algijd schoon honden

Nederlandsls

Stof en spanen met behulp van perslucht uit de beschemkap blazen of verwijderen met een kwast.

Afkortzagen

De basisfunctie van de afkortzaag is het zagen met vast zaagaggregaat zonder schuine stand. Aanbevolen: werkstukken tot 70~mm breedte.

Draaiknop [1-5] vergrendelt het zaagaggregaat, zDat het Nieteeroor-ofchteruit kan bewegen.

i Het puntlicht SL-KS60 (gedeeltelijk toebehoren) werpt via het zaagblad een slag-schaduw op het werkstuk. De werking met de in-/uitschakelaar [2-3] activeren. De zaaglijk worden na het neerlaten van het zaagaggregaat zichtaar.

Trekzagen

Bij het trekzagen worden het zaagblad van voren aan het werkstuk geleid. Hierdoor is een ge-controlled zagen met weinig krachtinspanning可想而知. Aanbevolen voor werkstukken breder dan 70~mm

Juist zaagverloop bij het trekzagen

Meelopend zagen voorkomen! Bij het zagen het verzonken zaagaggregaat Niet maar het lichaam trekken. Het zaagblad kan vast komen te zitten, waardoor het zaagaggregaat möglichk versneld op de bediener afkomt.

Draaiknop voor trekvergrendeling [1-5] los-draaien.
Zaagaggregaat tot aan de aanslag trekken.
Veiligheidstoets [1-2] ingedrukt houden.
- Zaagaggregaat omlaag drukken, waar bij de aan-/uitschakelaar [1-3] indrukken en vasthonden.
- Zaagaggregaat pas maar het werkstuk breden als het ingestelde toerental bereikt is.
Zaagsnedeuitvoeren,zaagaggregaat door het werkstuk tot aan de aanslag schuiven.
Na de uitgevoerde zaagsnede het zaagaggregaat terug omhoog brengen. De pendelbeschemkap sluit automatisch.
Veiligheidstoets en aan-/uitschakelaar los-. laten. Draaiknop vastdraaien.

8.4 Verstekhoek zagen [10]

Standaardverstekhoek

Volgende verstekhoeken (links en rechts) vergrendelen zich vanzelf: 0^ , 15^ , 22,5^ , 30^ , 45^ , 60^

Standaard verstekhoeken instellen

Draaiknop losdraaien. 1

Vergrendelhendel indrukken maar nicht inhaken 2
Draaischijf in de gewenste positie draaien 3, kort voor het bereiken van de gewenste hoek de vergrendelhendel loslaten. Draaischijf klikt bij de beoogde verstekhoek gemakkelijk in.
Draiaknop sluiten. 4

Individuèle verstekhoek instellen

Draaiknop losdraaien. 1
- Vergrendelhendel irukken endoor links te drukken inklikken.
Draaischijf traploos in de gewenste positie draaien 3.
Draiaknop sluiten. 4

8.5 Schuine zaagsneden zagen [11]

Voor speciale instellungen voor schuine zaagsneden kan hetoodzakelijk+zijn om de aanslaglinialen 1 verschuiven of af te nemen,zie hoofdstuk 7.3.

tussen 0^ en 45^ helling maar links

• Sterknop losdraaien. 2
  Zaagaggregaat hellen tot aan de gewenste zaaghoek
• Sterknop dichtdraaien. 5

tussen 0^ en 45^ helling maar rechts:

• Sterknop losdraaien. ②
• Ontgrendeltoets indrukken, nodig enigszins schuin zetten en in tegengestelde richting ontlasten.
  Zaagaggregaat hellen tot aan de gewenste zaaghoek
• Sterknop dichtdraaien. 5

46 - 47° hellingaarrechts-/links (ondersnijden)

• Sterknop losdraaien. ②
• Ontgrendeltoets indrukken, nodig enigszins schuin zetten en in tegengestelde richting ontlasten.
  Zaagaggregaat hellen tot aan de aanslag
• Ontgrendeltoets opniew indrukken. 3
  Zaagaggregaat opniew hellen. 6
• Sterknop dichtdraaien. 5

8.6 Groven zagen

Met de traploos instelbare groefdieptebegren-zing+kunnen groeven individuel over de gehele zaagdiepte worden vastgelegd. Zo worden het

maken van groeven of het afvlakken met willekeurige hoogte bij elke werkstukhoogte mogelijk.

i De ronde vorm van het zaagblad veroor-zaakt bij het makev van groeven een lichte kromming van de zaagsnedeaar boven. Voor het makev van exact horizontale groeven moet tussen het werkstuk en de aanslaglinialen een slaghout geplaatst worden, zDat een afstand van ca. 4 cm gegarandeerd is.
Machine in de werkstand brengen.

Hendel voor groefdieptebegrenzing [1-4] alleen omklappen wanner het zaagaggre-gaat in de bovenste stand (=werkpositie) staat.
Hendel voor de groefdieptebegrenzing [1-4]
haar voren trekken tot hij inklikt.
Het zaagaggregaat kan alleen nog tot aan de ingestelde zaagdiepte maar beneden worden gedrukt.
- Door aan de hendel voor de groefdieptebegrenzing te draaien, de gewenste diepte instellen (aar links draaien = groefdiepte vergroten, maar rechts draaien = groefdiepte verkleinen)

Door bij wijze van proof het zaagaggregaat omlaag te drukken, controleren of de groefdieptebegrenzing op de gewenste groefdiepte is ingesteld.

i Zaagaggregaat alleen omlaag drukken wanneer de hendel voor de groefdieptebegrenzing in een van beiden eindposities is ingeklikt. Gevaar van beschadiging van het elektrisch gereedschap.
Zaagsnedenuitvoeren.
- Om de groeffdieptebegrenzing te deactive-ren, de hendel [1-4] terugzetten.

9 Reparatie en onderhoud

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Vór alle onderhouds- en reinigingswerkzaamheden de stekker.altijd uit het stopcontact trekken!
Alle onderhouds- en reparatiewerkzaam-heden, waaroor het vereist is om de mot- torbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabrikant of door serviceworkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

De volgende instructies in acht nemen:

• Beschadigde beveiligingsinrichtingen en onderdelen要去 op deskundige wijze in een erkende en gespecialiseerde werkplaats gerepareerd en verrangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is.
  Zuig de openings schoon om splinters en spanen uit het elektrisch gereedschap te verwijderen. Zaagsel enkleine onderdelen die in het zaagkanaal blijven hangen, kunnen gemakkelijk door de opening [12-4] maar buiten komen.
  Zorg ervoor dat de koellluchtopeningen in de motorbehuizing algijd vrij en schoon zich om de luchtcirculatie te waarborgen.

Een regelmatige reiniging van de machine, vooral van de afstelinrichtingen en de geleiders, vormt een belangrijke veiligheidsfactor.

De machine is met zichuitschakelbare speciale koolstofborstels uitgerust. Zijn die versleten, dan volgt een automatische stroomonderbreking en komt de machine tot stilstand.

9.1 Spaanvanger verrangen [12]

Om volgens voorschift stof en spaanders op te vangen moet.altijd met een gemonteerde spaanvanger worden gewerkt.

Nederlandsls

• Draai de schroeven [12-1] van de beschemkap los en neem de spaanvanger en klem weg.
  Klem [12-2] op{nieuwe spaanvanger plaatsen.
• Spanvanger [12-3] inclusief klem aan beschemkap schroeven.

9.2 Tafelinlegstuk verwangen [13]

Versleten tafelinlegstukken alkijd verrangen. Machine nooit zonder tafelinlegstukken gebruiken.

Aanlegmarkering [13-3] voor zwaaiaak af-schroeven.
Schroeven [13-1] in tafelinlegstuk losdraaien.
Tafelinlegstuk [13-2] en aanlegmarke-ring [13-3] verrangen.
Schroeven weeer aanbrengen.
Controlleren of de positiemarkeringen op een lijn liggen; deutsche moet in een rechte hoek t.o.v. de aanslaglinialen lopen.

9.3 Venster van het puntlicht reinigen/ verrangen (gedeeltelijk toebehoren)

Het puntlicht SL-KS60 verlicht de zaaglijk op het werkstuk. Bij stofintensieve werkzaamheden kan de Lichtcapaciteit nadelig worden beinvloed. Ga bij het reinigen als volgt te werk [13]:

Machine in de werkstand brengen.
- Venster van het puntlicht [13-4] zonder gereedschap uittrekken en reinigen/vervangen.
- Venster van het punlicht waar inbrengen.
Venster van het punlicht klikt hoorbaar in.

10 Accessoires

De bestelnummers voor accessoires en ge-reedschap vindt u in uw Festool-catalogus of op het internet op www.festool.com.

Naast de beschreiben toebehoren biedt Festool nog uitgebrende systeme-accessoires aan, waarmeu uw zaag op veel manieren en effec-tief kunt gebruiken, bijv.:

• Afkortaanslag KA-KS60
• Onderstel UG-KAPEX KS 60
• Schroefvoeten A-SYS-KS60
• Spanverbinding voor MFT SZ-KS
  Zwaaihaak SM-KS60
  Puntlicht SL-KS60

10.1 Zwaaihaak SM-KS60 (gedeeltelijk toebehoren)

Met de zwaaiaak kuren willekeurige hoeken [bijv. tussen twee wanden] worden afgenomen. De zwaaiaak vormt.daar bij de hoekdeellijn.

Binnenhoek afnemen [14A]

Grendelinrichting [14-2]openen.
Benen [14-1] waar buiten draaien om de binnenhoek af te nemen.
Grendelinrichting sluiten.

De gestippelde marking [14-4] geeft de hoekdeellijn aan. De hoekdeellijn kan via de buitenkanten van de zwaihaak op de positiemarke

ringen van de draaischijf worden overgebracht.

Grendelinrichting [14-2]openen.
Aluminium-profielen [14-3]van de benen\ aar voren schuiven.
Benen [14-1]aar buiten draaien, zodat de aluminiumprofielen gegen de buitenhoek liggen.
Grendelinrichting sluiten.
Aluminiumprofielen van de beiden benen wee terugschuiven.

Hoek overbrengen [15]

Zwaaihaak maatzuiver gegen een van de aanslaglinialen leggen .net de duim aandrukken.
Draaiknop losdraaien 2
Vergrendelhendel inhaken 3
Draaischijf draaien 4 tot de buitenkant van de zwaaiahaak met de marking sa-menvalt 5

Hiertoe moet de zwaaiaak parallel met de aanslag van de afkortzaag worden verschoven. Zwaaihaak gelijktijdig met de duim in de greepkom gegen de aanslaglini-aal drukken.
Draaiknop vastdraaien 6, zwaaiaak ver- wijderen.

De hoek is overgebracht en er kan begonnen worden met zagen.

10.2 Zaagbladen, overige accessoires

Om uiteenlopend materiaal snel en zuiver te kunnen zagen bildet Festool voor alle werk-

zaamheden zaagbladen aan die special op Festool zagen zich afgestemd.

11 Milieu

Geef het apparaat Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze

af. Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlij inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten geschreiben te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie voor REACH: www.festool.com/ reach
