KAPEX KS 60 - Scie FESTOOL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de scie	Scie à onglet
Puissance	1600 W
Diamètre de la lame	260 mm
Vitesse à vide	2000 - 4000 tr/min
Capacité de coupe à 90°	305 mm
Capacité de coupe à 45°	215 mm
Poids	20,5 kg
Utilisation	Idéale pour les coupes précises de bois, panneaux et matériaux composites.
Maintenance	Nettoyage régulier, affûtage de la lame, vérification des pièces mobiles.
Sécurité	Protection contre le démarrage intempestif, protection de la lame, lunettes de sécurité recommandées.
Informations générales	Garantie de 3 ans, compatibilité avec les accessoires Festool.

FOIRE AUX QUESTIONS - KAPEX KS 60 FESTOOL

Comment régler la profondeur de coupe de la scie FESTOOL KAPEX KS 60 ?

Pour régler la profondeur de coupe, utilisez la molette de réglage située sur le côté de la scie. Tournez-la dans le sens horaire pour augmenter la profondeur et dans le sens antihoraire pour la diminuer.

Comment remplacer la lame de la scie KAPEX KS 60 ?

Pour remplacer la lame, débranchez la scie, puis utilisez la clé fournie pour desserrer le boulon de fixation de la lame. Retirez la lame usée et installez la nouvelle lame en veillant à ce qu'elle soit correctement positionnée avant de resserrer le boulon.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la scie est correctement branchée et que la prise fonctionne. Assurez-vous également que le verrou de sécurité est déverrouillé. Si la scie ne démarre toujours pas, contactez le service après-vente.

Comment nettoyer ma scie KAPEX KS 60 ?

Pour nettoyer la scie, utilisez un chiffon doux et sec pour enlever la poussière et les débris. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les surfaces de la scie.

Quelle est la capacité de coupe maximale de la KAPEX KS 60 ?

La capacité de coupe maximale de la scie KAPEX KS 60 est de 60 mm à 90 degrés et de 36 mm à 45 degrés en inclinaison.

Comment ajuster l'angle de coupe ?

Pour ajuster l'angle de coupe, déverrouillez le levier de réglage de l'angle, puis inclinez la tête de la scie à l'angle souhaité. Une fois ajusté, verrouillez à nouveau le levier.

La scie fait un bruit inhabituel, que dois-je faire ?

Si vous entendez un bruit inhabituel, vérifiez si la lame est correctement installée et si les roulements ne sont pas endommagés. Si le problème persiste, il est recommandé de faire inspecter la scie par un professionnel.

Où puis-je trouver des pièces de rechange pour ma scie KAPEX KS 60 ?

Les pièces de rechange pour la scie KAPEX KS 60 peuvent être commandées auprès des revendeurs agréés FESTOOL ou directement sur le site officiel de FESTOOL.

MODE D'EMPLOI KAPEX KS 60 FESTOOL

Dans la plage de numero de série (S-Nr.) de 40000000 - 49999999

Inhaltsverzeichnis

1 Symboles. 32
2 Consignes de sécurité 32
3 Utilisation conforme. 35
4 Caracteristiques techniques. 36
5 Composants de l'appareil. 36
6 Mise en service. 36
7 Reglages 38
8 Utilisation de l'outil électroportatif.........39
9 Entretien et maintenance. 42
10 Accessoires 43
11 Environnement. 44

1 Symboles

Symbole Signification

Avertissement de danger

Avertissement contre le risque d'électrocution

Notice d'utilisation, dire les consignes de sécurité!

Porter une protection auditive!

Porter des gants de protection!

Porter une protection respiratoire!

Porter des lunettes de protection!

Ne pas regarder directement le faisceau lumineux!

Ne pas jeter l'appareil avec les ordures menagères.

Sens de rotation de la scie et de la lame de scie

Dimension de la lame de scie a ... Diametre

b ... Perçage de positionnement

Astuce, information

Consignes opérateires

Classe de protection II

Débrancher la fiche secteur!

Symbole Signification

Zone de danger! Ne pasmettre les mains!

Avertissement contre les surfaces chaudes!

Danger d'échéement des doigs et des mains!

Danger du à la lame de scie appara-rente

Marquage CE: confirme la conformité de l'outil électroportatif aux directives de la Communauté française.

2 Consignes de sécurité

2.1 Consignes générales de sécurité pour outils electroportatifs

AVERTISSEMENT! Veuillez lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conserver l'ensemble des consignes de sécurité et des instructions afin de pouvoir les consulter ultérieurement.

Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec cable) et aux outils électroportatifs fonctionnant sur batterie (sans cable).

2.2 Consignes de sécurité spécifiques à l'appareil

• Les scies à onglet sont conçues pour le bois ou les dérivés du bois ; elles ne peuvent pas être utilisées avec des produits ferreux tels que des barres, tiges, vis, etc. La poussière abrasive entraine un blocage des pieces mobiles telles que le capot de protection inférieur. Les étincelles brûlent le capot de protection inférieur, la plaque intercalaire ainsi que les autres pieces en plastique.
  Fixez si possible la pièce avec des serre-joints. Si vous maintainez la pièce manuel-lement, veillez à tousiers tener votre main éloignée d'au moins 100 mm de chaque côte de la lame de scie. N'utilise pas la scie pour couper des pièces tropétites pour être fixées ou maintainues à la main. Si vous main est trop proche de la lame de

scie, yououyousexposez àun risqué élevede blessuresparcontactavecla lame descie.

-La pièce doit être immobile et soit bien serrée soit appuyée contre la butée et la table. Ne pas pousser la pièce contre la lame de scie et ne jamais scier « à main le-vee ». Les pièces qui ne sont pas fixées ou qui peuvent bouger risqueraient être projétées à une vitesse elevée et provoquer des blessures.
- Scier la pièce en poussant la scie. Éviter de scier la pièce en tirant la scie. Pour réaliser une coupe, soulever la tête de scie et la tirer au-dessus de la pièce sans couper. Démarrer ensuite le moteur, abaiser la tête de scie et pousser la scie dans la pièce. En cas de coupe en traction, la lame de scie risque de se soulever sur la pièce et d'être projetée brutalement vers l'utilisateur.
- Ne jamais passer la main par-dessus la li-gne de coupe prévue, que ce soit devant ou derrière la lame de scie. Le maintainen de la piece avec les mains croisées, c'est-à-dire en tenant de la main gauche la piece à droite de la lame ou vice versa, est très dangereux.
- Lorsque la lame est en rotation, ne pas passer la main derrière la butée. Maintenir toujours une distance de sécurité d'au moins 100mm entre la main et la lame de scie en rotation (de chaque cote de la lame, par ex. lors du retrait des copeaux de bois). La proximé entre la lame de scie en rotation et la main n'est pas toujours visible et peut entraîner des blessures graves.
-Avant le decoupage, vérifier l'etat de la piece. Si la piece est courbee ou tordue, elle doit etre fixe avec le cote plie vers l'extérieur vers la butee. Toujours s'assurer que le long de la ligne de coupe, aucun ecart ne s'est forme entre la piece, la butee et la table. Les pieces courbées ou tordues peuvent pivoter ou basculer et entraîner le blocage de la lame de scie en rotation lors du decoupage. La piece doit etre exemple de clous ou tout autre corps étranger.
- Utiliser la scie uniquement après avoir re-tiré de la table tous les outils, chutes de bois, etc.; seule la pièce à scier doit se trouver sur la table. Les petites chutes,

morceaux de bois ou autres objets entrant en contact avec la lame en rotation peuvent etre projetés a une vitesse elevée.

• Ne découvert qu'une seule pièce à la fois. Les pièces empilées ne peuvent pas être serrées ou maintainues correctement et risquent de glisser ou de provoquer un blocage de la lame lors du sciage.
• Avant l'utilisation, veiller à placer la scie à onglet sur une surface de travail plane et solide. Une surface de travail plane et solide contribue à assurer la stabilité de la scie à onglet.
• Élaborer un plan de travail. À chaque réglage de l'angle d'onglet, veiller à ce que la butée régliable soit bien ajustée et maintienne la piece sans entrer en contact avec la lame ou le capot de protection.

Une coupe complète doit être simulée sans allumer la machine et sans installer de pièce sur la table, afin de s'assurer que la lame de scie peut se déplacer correctement pendant toute l'opération et qu'il n'y a pas de risque de collision avec la butée pendant la coupe.

• Pour les pièces plus larges ou plus longues que la surface de la table, assurer un support adéquat, par ex. des rallonges de table ou des chevalets. Les pièces plus longues ou plus larges que la table de la scie à onglet peuvent basculer si elles ne sont pas maintainues correctement. Le basculement d'un morceau de bois coupé ou de la pièce peut soulever le capot de protection inférieur ou la pièce en question risque d'être projetée par la lame en rotation.
• Ne pas demander à une personne de prendre la piece pour éviter d'utiliser une rallonge de table ou un support supplémentaire. Si la piece se trouve sur un support instable, la lame risque de se bloquer. La piece peut également bouger pendant la coupe et entraîner l'utilisateur et son aide vers la lame en rotation.
  -La pièce découée ne doit pas être pousse-see contre la lame de scie en rotation. En cas de manque de place, par ex. lors de l'utilisation de butées longitudinales, la pièce coupée peut se prendre dans la lame et être projetée violemment.
• Utiliser toujours un serre-joint ou un dispositif adapté pour maintainir correctement les pieces de section circulaire tel

Français

les que les barres rondes ou les tubes.

Les barres rondes ont tendance à rouler lors de la coupe. Dans ce cas, la lame peut s'accrocher et la piece ainsi que la main de l'utilisateur risquent d'être entrainées vers la lame.

-Laisser la lame atteindre complètement la vitesse réglée avant de couper la piece.
Cela diminuè le risque que la pièce soit projetée.
- Si la pièce ou la lame sont bloquées, mettre la scie à onglet à l'arrêt. Attendre que toutes les pièces en mouvement soient immobilisées puis débrancher la fiche secteur et/ouPTRirer la batterie. Retirer ensuite le matérielau bloqué. La poursuite du sciage en cas de blocage peut entrainer une perte de contrôle ou l'endommagement de la scie à onglet.
- Une fois la coupe terminée, relâcher l'interrupteur, maintainir la tête de scie en bas et attendre jusqu'à l'arrêt complet de la lame avant dePTRirer la piece coupée. Il est très dangereux d'approcher la main de la lame encore en mouvement.
- Maintenir fermement la poignée en cas d'interruption de la coupe ou de relâchément de l'interrupteur avant que la tête de sciage n'atteigne sa position inférieure. La tête de sciage peut s'abaisser brusquement sous l'effet du freinage de la scie, ce qui provoque un risque de blessures.

2.3 Autres consignes de sécurité

• Seules des lames de scie correspondant aux indications relatives à l'utilisation conforme sont autorisées. Si les lames ne conviennent pas aux pieces de montage de la scie, elles n'ont pas un mouvement de rotation régulier et peuvent entraîner la projection de copeaux de matériel. Ces copeaux peuvent être projétés dans les yeux de l'utilisateur ou d'autres personnes situées à proximité.
• Seules des lames de scie avec angle de coupe ≤slant 0^ sont autorisées. Un angle de coupe >0^ a pour effet de tirer la scie dans la piece. Risques de blessures dues à des rebonds de la scie et à une rotation de la piece.

• Avant chaque utilisation, contrôle le bon fonctionnement du capot de protection pendulaire. N'utiliser l'outil électroportatif que s'il fonctionne correctement.

• Ne jamais mettre la main dans l'ouverture d'éjection des copeaux. Les pieces en rotation peuvent entraîner des blessures des mains.

• Pendant l'utilisation, des poussières dangereuses pour la santé peuvent être dégagées (par ex. dans le cas des revêtements au plomb ou de certaines essences de bois). Le contact ou l'inhalation de ces poussières peut désenter un danger pour la santé de l'utilisateur ou des personnes se trouvant à proximé. Veuillez respecter les prescriptions de sécurité en vigueur dans votre pays.

• Pour protégger votre santé, portez un masque de protection respiratoire de catégorie P2. Dans les espaces clos, assurer une ventilation suffisante et raccorder un aspirateur.
• Remplacez les butées déteriorées par la lame de scie ou endommagées. Les butées endommagées risquent d'être projétées lors de l'utilisation de la scie. Les personnes situées à proximité peuvent être blesses.
• Utiliser uniquement des accessoires et consommables Festool d'origine. Seuls les accessoires testés et validés par Festool sont surs et parfaitement adaptations à la fois à l'appareil et à l'application.
• Utiliser l'outil électroportatif uniquement à l'intérieur et dans un environnement sec.

Ne pas regarder directement le faisceau lumineux. Le rayonnement optique peut provoquer des léasons oculaires.

2.4 Autres risques

Malgré le respect de toutes les règles de conception pertinentes, certains risques restent possibles durant l'utilisation de la machine. Par exemple :

• contact avec des pièces en rotation sur le côte : lame de scie, bride de serrage, vis de bride,
• contact avec des pieces sous tension quand le boîtier est ouvert et que la fiche secteur n'est pas débranchée,
  projection de morceaux de piece,
  projection de morceaux d'outils si ces derniers sont endommages,
• émissions sonores,
• émissions de poussières.

2.5 Sciage de l'aluminium

Pour des raisons de sécurité, prendre les scures suivantes en cas de sciage d'alumi-

• Installer en amont un disjoncteur-detecteur de fuites à la terre (disjoncteur différentiel, PRCD).
  Raccorder l'outil electroportatif a un aspi- rateur approprié.
• Retirer régulierrement les dépôts de poussière accumulés dans le carter moteur de l'outil electroportatif.
• Utiliser une lame de scie pour aluminium.

Porter des lunettes de protection!

2.6 Valeurs d'émission

Les valeurs typiques déterminées selon EN 62841 sont les suivantes :

Niveau de pression acoustique L_PA = 91 dB(A)

Niveau de puissance acous- L_WA = 100dB(A) tique

Incertitude K = 3 dB

ATTENTION

Émission de bruit lors de l'utilisation Lésions auditives

Utiliser une protection auditive.

Les valeurs d'émissions sonores indiquées
- ont été mesurées selon une procédure d'essay normalisée et peuvent être utilisées pour comparer un outil electroportatif avec un autre,
- peuvent être également utilisées pour une estimation provisoire de l'exposition au bruit.

ATTENTION

Selon la façon avec laquelle l'outil electropotatif est utilisé, en particulier quel type de piece est utilisé, les émissions sonores peuvent diverger des valeurs indiquées pendant l'utilisation réelle de l'outil electropotatif.

Fixer des mesures de sécurité visant à protéger l'utilisateur et qui reposent sur une estimation de la charge pendant les conditions réelles d'utilisation. (tenir compte ici de tous les éléments du cycle de fonctionnement, par exemple les périodes pendant lesquelles l'outil électroportatif est désactivé, et ceux pendant lesquels il est activé mais fonctionne sans charge.)

3 Utilisation conforme

L'outil électrique est destiné au sciage sur poste fixe du bois, des matières plastiques, des profiles en aluminium et de matérieliaux comparables. Ne pas utiliser l'appareil pour scier d'autres matérieliaux, en particulier l'accier, le beton et les matérieliaux mineraux.

Utiliser uniquement des lames de scie Festool prévues pour une utilisation avec cet outil electroportatif.

Les lames de scie doivent partager les caractéristiques suivantes :

Diametre de lame de scie 216 mm
Largeur de coupe 2,3 mm (équivaut à la largeur de dent),
- Alésage 30 mm
- Epaisseur de lame de base 1,6 mm
Lame de scie selon EN 847-1
-Lame de scie avec angle de lame ≤slant 0^
- Utilisable à une vitesse supérieure à 5000 tr/min.

Les lames de scie Festool repondent à la norme EN 847-1.

Scier uniquement des matériaux pour lesquels la lame de scie utilisée a eté concue.

Cet outil électroportatif doit uniquement être utilisé par des personnes qualifiées ou ayant reçu les informations et instructions nécessaires.

L'utilisateur est responsable des domes, mages et accidents provoqués par une action non conforme.

4 Caractéristiques techniques

Scie à onglet radiale KS 60 E

Puissance 1200 W

Alimentation electrique 220-240 V~50-60

Hz

Vitesse de rotation [à vide] 1300 - 3500

tr/min

Vitesse de rotation max.[3]

5000 tr/min

Angle d'onglet max. 60^ gauche/droi

te

Angle d'inclinaison max. 47 / 46^ gauche/

droite

Dimensions lame de scie 216× 2,3× 30

mm

Poids selon la procEDURE

17,8 kg

EPTA 01:2014

5 Composants de l'ordinateil

[1-1] Poignée
[1-2] Touche de sécurité
[1-3] Interrupteur de marche/arrêt
[1-4] Levier pour limitation de la profondeur des rainures
[1-5] Bouton rotatif pour blocage
[1-6] Levier pour sécurité de transport Blocage d'arbre
[1-8] Règle de butée (de chaque côté)
[1-9] Boutons rotatifs pour fixer de l'extension de table (de chaque côté)
[1-10] Affichage d'angle pour les coupes d'onglet
[1-11] Levier pour enclencher l'angle d'on-glet
[1-12] Plateau rotatif
[1-13] Capot de protection pendulaire
[2-1] Collier de cable
[2-2] Raccord d'aspiration
[2-3] Interrupteur marche/arrêt pour le projecteur (certains sont des accessoires)

[2-4] Serre-joint à vis FSZ120
[2-5] Molette pour réglage de la vitesse
[2-6] Bouton rotatif pour fixer le plateau rotatif
[2-7] Extension de table (de chaque côté)
[2-8] Logement de fixation de la fasse- équerre
[2-9] Poignée-étoile pour fixer l'angle d'in-clinaison
[2-10] Logement pour clé Allen
[2-11] Enrouleur de cable avec poignée intégrée
[3] Retrait de la sécurité de transport
[4] Poignée isolée (zone grisee)

Les illustrations indiquées se trouvent au début et à la fin du mode d'emploi.

6 Mise en service

6.1 Première mise en service

AVERTISSEMENT

Tension ou fréquence non admissible!

Risque d'accident

• Tenir compte des indications fournies sur la plaque signalétique.
• Tenir compte des particularités propres au pays.

Veiller à la stabilité de l'outil electropor-tatif. Risque de basculement. Respecter la notice de montage pour la table multifonctions MFT ou le chassis UG-KAPEX KS 60, le cas échéant.

Retirer le dispositif de sécurité pour le transport [3].

Retirer la gaine de protection de la glissiere gauche 1
Abaisser le groupe de sciage pour pouvoir sectionner l'attache autobloquante 2.
Retirer l'attache entourant le dispositif de blocage d'inclinaison 3

Poser la machine et la mettre en position de travail.

6.2 Mise en place et fixation [5]

Débrancher la fiche secteur avant toute intervention sur la machine.

Avant la fixation, monter le cas échéant les pieds d'appui A-SYS-KS60 (accessoires en option). Ces pieds d'appui permettent demettre la surface de travail du plateau rotatif à la même hauteur qu'un Systainer 1. Les pieces longues peuvent ainsi être soutenues par le Systainer [5].

Les possibilités de fixation sont les suivantes :

Fixer la machine de manière à ce qu'elle ne puisse pas glisser pendant l'utilisation.

Vis [5A]: fixer la machine sur la surface de travail avec quatre vis. Pour cela, utiliser les orifices [5A-1] situés aux quatre points d'appui de la table de sciage.

Serre-joints [5B]: fixer la machine sur la surface de travail avec des serre-joints [5B-1]. Les points d'appui sont conçus pour une fixation sûre en tenant compte du centre de gravité.

Kit de serrage pour table multifonctions [5C]: fixer la machine avec le kit de serrage [5C-2] sur la table multifonctions Festool MFT/3 ou MFT/Kapex (SZ-KS). Utiliser pour cela les orifices hexagonaux [5C-1] situés de chaque côte près de l'extension de table.

Le groupe de sciage peut sortir/se dégager

Le transport de la machine doit toujours se faire dans la position de transport prévue à cet effet.

Risque de blessures! La machine peut glisser des mains. Tout jours tener la mades deux mains en utilisant les poignées, es à cette fin [6].

Blocage de l'appareil (position de transport)

Enrouler le cable de raccordement secteur sur l'enrouleur de cable [2-11] et le fixer sous la languette [2-1].
- Déplacer le groupe de sciage en position arrêté et le bloquer avec le bouton rotatif [1-5].

Incliner le groupe de sciage en position verticale.

Desserrer la poignee-étoile [2-9],

incliner le groupe de sciage en position verticale,
serrer la poignée-étoile.

Bloquer le groupe de sciage.

Presser la touche de sécurité [1-2] et la maintenir enforcée.

Abaisser le groupe de sciage jusqu'en butée.
Rabatte le levier de blocage pour le transport [1-6].
Relâcher la touche de sécurité.

Le groupe de sciage reste en position basse.

• Basculer le plateau rotatif vers la droite.

Desserrer le bouton rotatif [2-6].
Presser le levier d'enclenchement [1-11] et le maintainir.
Basculer le plateau rotatif [1-12] vers la droite jusqu'en butée.

Relachier le levier d'enclenchement, serrer le bouton rotatif.

La machine est en position de transport [6].

i Les poignées prévues pour le transport de la machine se trouvent sur le groupe de sciage [6-1], dans l'enrouleur de cable [6-3] et dans les extensions de table [6-2] (après fixation!).

6.4 Position de travail

Déverrouiller la machine (position de travail)

• Basculer le bloc de sciage en position verticale (lame de scie verticale) [10].
• Appuyer le bloc de sciage vers le bas jusqu'en butée et le maintainir.
• Déplacer le levier pour sécurité de transport [1-6].
  Amener lentement le bloc de sciage vers le haut.
• Derouler le cable de raccordement secteur et brancher la fiche secteur.

La machine est prete à l'emploi.

6.5 Marche/Arret

Contrôler la sécurité électrique de la prise de courant.
- Mettre en position de travail ou desserrer le verrouillage du bloc de sciage.
Presser la touche de sécurité [1-2] et la prendre.
Enfoncer l'interrupteur marche/arrêt [1-3] et le maintainir.

7 Réglages

7.1 Électronique

La machine dispose d'un système électronique avec les propriétés suivantes :

Démarrage progressif

Le démarriage progressif assure un fonctionnement sans à-coup de la machine.

Régulation de la vitesse

La molette [2-5] permet de régler en continu le régime dans la plage de régimes. La vitesse de coupe peut ainsi être adaptée de façon optimale à chaque matériel (voir tableau).

Position recommandée de la molette

Bois 3 - 6

Plastique 3 - 5

Matériau fibreux 1 - 3

Aluminium et profilés non ferreux 3 - 6

Limitation de courant

La limitation de courant empêche une absorption elevée de courant en cas de charge extréme, ce qui entraînerait une baisse de la rotation du moteur. ÀpRES la décharge, le moteur se rémet en route.

Sécurité thermique

L'alimentation électrique et la vitesse de rotation sont réduites en cas de température trop elevée du moteur. La machine ne fonctionne plus qu'à une puissance réduite, afin de permettre un refroidissement rapide du moteur. Àpres le refroidissement, la machine remonte automatiquement en puissance.

7.2 Raccordement de l'aspirateur

AVERTISSEMENT

Risques pour la santé dus aux poussières

• Les poussières peuvent être dangereuses pour la santé. Pour cette raison, ne travaillez jamais sans aspiration.
  Respectez toujours les prescriptions nationales en vigueur lors de l'aspiration de poussières dangereuses pour la santé.

Aspirateur Festool

Le manchon d'aspiration [2-2] permet de rac-corder un aspirateur Festool équipé d'un flexi

ble de 27 ou 36mm (conseil : un flexible de 36mm réduit le risque de colmatage).

7.3 Reglage des règles de butée [8]

Des réglages spécifique pour coupes inclinées peuvent nécessiter un déplacement des règes de butée. Avec les coupes inclinées, il existe un risque de scier les règes de butée.

Ouvrir les boutons rotatifs (de chaque côté) [8-1].
- Déplacer les régles de butée [8-4] de manière à ce qu'un écart maximal de 8 mm les sépare de la lame de scie.
En abaissant le bloc de sciage sur machine désactivée, tester si la lame de scie entre en contact avec les régles de butée.
Fermer les boutons rotatifs.

i La surface d'appui des regles de butee peut etre reglee individuellement en visant des batonnets de bois [8A] Veiller a ne pas entraver la fonctionnalite de la scie.

7.4 Réglage de l'extension de table

Ouvrir le bouton rotatif [8-3].
Sortir l'extension de table [8-2] jusqu'à ce que la piece soit entièrement soutenue.
Fermer le bouton rotatif.

Si la piece dépasse alors que l'extension de table est complètement sortie, elle doit être soutenue d'une autre manière.

7.5 Sélectionner la lame de scie

Les lames de scie Feststool sont marquées d'un anneau de couleur. La couleur de l'anneau correspond à la matière à laquelle convient la lame de scie.

Coloris Matériau Symbole

Jaune Bois, matieres plastiques tendres

Rouge Plastique/matériau minéral

Vert Matériaux de construction

Bleu Aluminium, acier/ panneaux sandwiches

7.6 Remplacement de la lame de scie [9]

AVERTISSEMENT

Risque de blessures, décharge électrique

• Debranchez la fiche secteur de la prise de courant avant toute intervention sur la machine!

ATTENTION

Outil chaud et tranchant Risque de blessures

N'utilisez pas de lames émoussées ou défectueuses!
- Portez des gants de protection lors du changement de lame de scie.

Préparation de la machine

• Débrancher la fiche secteur, enrouler le cable de raccordement secteur.
• Abaisser le groupe de sciage jusqu'en butée.
  Rabattre le levier de blocage pour le transport [9-2].
  Relever lentement le groupe de sciage.
  Retirer la clé Allen [9-7] du support dans l'enrouleur de cable [9-10] (logement de clé).

Démontage de la lame de scie

Presser le bouton de blocage de broche [9-1] et le maintainir enforcé.
Tourner la lame de scie à l'aide de la clé Allen [9-7] jusqu'à ce que le mecanisme de blocage de broche s'enclenche.
- Desserrer la vis [9-6] avec la clé Allen (filetage à gauche, tourner dans le sens de la flèche!).
Retirer la vis et la bride [9-8].
Relacher le bouton de blocage de broche.
Presser la touche de sécurité [9-3] et la maintainir enfonnée.
- Relever d'une main le capot de protection pendulaire [9-4] et le maintainir.
Retirer la lame de sce [9-5].

Montage de la lame de scie

Pour garantir le fonctionnement correct de la lame de scie, cette dernière ainsi que la bride doit être propres (pas de poussières ni de salissures).

Pour garantir le fonctionnement correct de la lame de scie, cette dernière ainsi que la bride doit être propres (pas de poussières ni de salissures).

• Insérer une nouvelle lame de scie [9-5].

Le marquage de la lame de scie doit visible. Le sens de rotation de la lame ciè doit correspondre au sens de la flè- [9-9] !

• Installer la bride [9-8] de manière à pouvoir assembler cette dernière, le filetage et la lame de scie.
  Presser le bouton de blocage de broche [9-1] et le maintainir enforcé.
  Tourner la lame de scie à l'aide de la clé Allen [9-7] jusqu'à ce que le mecanisme de blocage de broche s'enclenche.
• Installer la vis [9-6] et serrer dans le sens inverse de la flèche.

Risque de blessures! Contrôler laonne fixation de la lame de scie après chaque remplacement de cette dernière. Une vis mal serrée peut entrainer un détachement de la lame de scie.

8 Utilisation de l'outil électroportatif

AVERTISSEMENT

Projection de morceaux d'outil/de piece Risque de blessures

• Porter des lunettes de protection!
• Tenir les autres personnes représentes à l'écart lors de l'utilisation.
  Toujours serrer solidement les pieces à travailler.
• Les serre-joints doivent reposer sur toute leur longueur.

AVERTISSEMENT

Le capot de protection pendulaire ne se ferme pas

Risque de blessures

Interrompre le sciage.
- Debrancher le cable de raccordement secteur,steroler les résidus de coupe.Si le capot de protection pendulaire est endomagé,le faire remplacer.

Pour assurer votre sécurité

Pendant l'utilisation, respecter toutes les consignes de sécurité fournies au début du document ainsi que les règles suivantes :

• Position de travail correcte :

• à l'avant, du côte utilisé;

Français

-face à la scie;
- à côté du plan de la lame de scie.

• Pendant l'utilisation, toujours tenir l'outil electroportatif par la poignée [1-1]. Tou-yours tenir l'autre main hors de la zone dangereuse.
• Ne placer l'outil electroportatif sur la piece qu'aupres l'avoir mis en marche.
• Adapter la vitesse d'avance afin d'éviter toute surcharge de la machine ainsi que la fonte du plastique lors de la coupe de ce type de matériel.
• S'assurer que la poignée-étoile [2-9] et le bouton rotatif [2-6] sont serrés.
• Ne pas utiliser l'outil électrique si son système électrique est défectueux. Ceci peut entraîner des vitesses de rotation excessives. La défectuosié du système électrique est reconnaissable à l'absence de démarrage progressif, une défaillance de la régulation de vitesse et un dégagement de fumée ou d'odeur de combustion de la machine.

8.1 Serrage de la pièce

Avertissement ! Tenir compte des caractéristiques de la pierce :

Risque de blessures

Fixation correcte - Placer les pieces contre la règle de butée. Ne pas scier de pieces qui ne peuvent pas être fixées correctement.

Taille - Ne pas scier de pieces trop petites. Pour des raisons de sécurité, le morceau restant après la coupe doit avoir une longueur d'au moins 30mm . Les petites pieces risquent d'être tirées par la lame de scie vers l'arrêt dans la fente entre la lame et la règle de butée.

Appui correct - Tenir compte des dimensions de piece maximales. Toujours utiliser et fixer les rallonges de la table. Des contraintes internes pourraient sinon survenir dans la piece et entrainer des déformations soudaines. Consulter au besoin les indications relatives aux dimensions de piece (voir chapitre 7.4).

Pour serrer la piece, proceder comme suit [7]

• Abaisser le groupe de sciage jusqu'en butée.
  Rabattre le levier de blocage pour le transport [7-1].
  Relever lentement le groupe de sciage.
• Placer la pièce en affleurement contre la règle de butée [7-3].
  Fixer la pièce avec le serre-joint [7-2].
  Vérifier la bonne fixation de la piece.

8.2 Respecter les consignes sur les dimensions de la piece

Dimensions maximales de la piece sans extension au moyen d'accessoires

Angle d'onglet/d'inclinaison selon l'échelle graduée

Hauteur x Largeur x Longueur

$$ 0 ^ {\circ} / 0 ^ {\circ} 6 0 \times 3 0 5 \times 7 2 0 \mathrm {m m} $$

$$ 4 5 ^ {\circ} / 0 ^ {\circ} 6 0 \times 2 1 5 \times 7 2 0 \mathrm {m m} $$

$$ 0 ^ {\circ} / 4 5 ^ {\circ} \text {a d r o i t e} 2 0 \times 3 0 5 \times 7 2 0 \mathrm {m m} $$

$$ 0 ^ {\circ} / 4 5 ^ {\circ} \text {a g a u c h e} 4 0 \times 3 0 5 \times 7 2 0 \mathrm {m m} $$

$$ 4 5 ^ {\circ} / 4 5 ^ {\circ} \text {a d r o i t e} 2 0 \times 2 1 5 \times 7 2 0 \mathrm {m m} $$

$$ 4 5 ^ {\circ} / 4 5 ^ {\circ} \text {a g a u c h e} 4 0 \times 2 1 5 \times 7 2 0 \mathrm {m m} $$

Dimensions maximales de la piece pour un montage avec UG-KS60 et KA-KS60

Le montage d'accessoires n'entraîne aucun changement de la hauteur et la largeur maximales de la pierce. La surface d'appui avec le chassin est identique à celle avec l'extension de table.

Accessoire utilise Longueur

UG-AD-KS60 720 mm

KA-KS60 (d'un cote) 1880-2800 mm

KA-KS60 (des deux côts) 3 360-5 200 mm

Pièces longues

Utiliser un soutien supplémentaire pour les pieces qui dépassent de la surface se sciage :

Utiliser un soutien supplémentaire pour les pieces qui dépassement de la surface se sciage:
- Régler l'extension de table, voir chapitre 7.4.
Si la pièce dépasse toujours, rentrer l'extension de table et monter l'extension-butée KA-KS60 ou rehausser la scie à onglets radiale à l'aide des pieds vissés A-SYS-KS60 et soutenir les pièces à l'aide des Systainer T-LOC SYS-MFT de taille 1.
- Bloquer la piece au moyen de serre-joints supplémentaires.

Pièces fines

Les pièces fines peuvent bouger ou se rompré lors du sciage.

• Les pièces fines peuvent bouger ou se rompre lors du sciage.
• Renforcer la pièce : la serrer avec des chutes de bois.

Pièces lourdes

Afin de garantir la stabilité de l'appareil même lors du sciage de pieces lourdes, ajuster le pied d'appui [8-5] au même niveau que le support.

8.3 Sciage de la pièce

Contrôle de la mobilité du capot de protection pendulaire

Le capot de protection pendulaire doit

toujours rester mobile et pouvoir se fermer de maniere autonome.

• Debrancher la fiche secteur.
  Saisir de la main le capot de protection pendulaire et essayer de le pousser dans le bloc de sciage.

Le capot de protection pendulaire doit presenter un mouvement couple et entre presque entierement dans le capot basculant.

Nettoyage de la zone de lame

Toujours doivent propre la zone entourant le capot de protection pendulaire
Retirer la poussière et les copeaux à l'air comprime ou avec un pinceau.

Scies guidées

La fonction principale de la scie guidée est le sciage avec bloc de sciage fixe sans inclinaison. Reconnarde pour des pieces de largeur max. 70~mm

Le bouton rotatif [1-5] bloque le bloc de sciage de manière à ce qu'il ne puisse plus avancer ni reculer.

Le projecteur SL-KS60 (certains sont des accessoires) create une ombre sur la piece du fait de la lame. Activer la fonction au moyen de l'interrupteur marche/ arrêt [2-3]. La ligne de coupe est visible après la baisse du bloc de sciage.

Scies mobiles

Avec la scie mobile, la lame de scie est amenée de l'avant vers la pièce, ce qui permet un meilleur contrôle du sciage et demande une force moins importante. Reconnexe pour des pièces de plus de 70 mm de large.

Déplacer correctement la scie

Éviter le sciage en avalant! Pendant l'utilisation, ne pas tirer le groupe de

sciage vers soi. La lame de scie pourrait se co-incer et le groupe de sciage pourrait être projeté en direction de l'utilisateur.

• Desserer le bouton rotatif de blocage [1-5].
• Tirer le groupe de sciage jusqu'en butée.
  Maintainir la touche de sécurité [1-2] enforcée.
• Abaisser le groupe de sciage tout en pressant l'interrupteur marche/arrêt [1-3] et en le maintainant enforcé.
  Ne placer le groupe de sciage contre la pièce qu'après avoir atteint la vitesse réglée.
  Effectuer la coupe, déplacer le groupe de sciage à travers la pierce jusqu'en butée.
• Une fois la coupe effectuee, relever le groupe de sciage.

Le capot de protection pendulaire se ferme automatiquement.

Relacherratouche de securite et l'interrupteur marche/arrêt.Serrer le bouton rotatif.

8.4 Sciage avec angle d'onglet [10]

Angles d'onglet standard

Le réglage des angles d'onglet suivants (à gauche et à droite) est automatique: 0^ , 15^ , 22,5^ , 30^ , 45^ , 60^

Réglage des angles d'onglet standard

Desserrer le bouton rotatif. 1
Presser le levier d'enclenchement mais ne pas l'accrocher 2
- Tourner le plateau rotatif dans la position souhaitation relachier le levier d'enclenchement juste avant d'atteindre l'angle souhaité. Le plateau rotatif s'enclençahe à la position des angles d'onglet prévus.
- Serrer le bouton rotatif. 4

Réglage d'angles d'onglet personnelisés

Desserrer le bouton rotatif. 1
Presser le levier d'enclenchement e2 l'enclenger en faisant pression a gauche.
- Basculer le plateau rotatif en continu jusqu'à la position souhaitee 3
Serrer le bouton rotatif. 4

Des réglages spécifique pour coupe inclu-
depuvant nécessiter un déplacement ou un
sit des règles de butée 1voir chapi
7.3.

Inclinaison à gauche entre 0^ et 45^

Desserrer la poignee-étoile. 2
Incliner le groupe de sciage jusqu'à l'angle de coupe souhaite 4

Français

Serrer la poignee-étoile. 5

Inclinaison à droite entre 0^ et 45^ :

Desserrer la poignee-étoile. 2
Actionner la touche de déverrouillage au besoin, faciliter le déverrouillage par une légère inclinaison dans la direction opposée.
Incliner le groupe de sciage jusqu'à l'angle de coupe souhaite
Serrer la poignée-étoile. 5

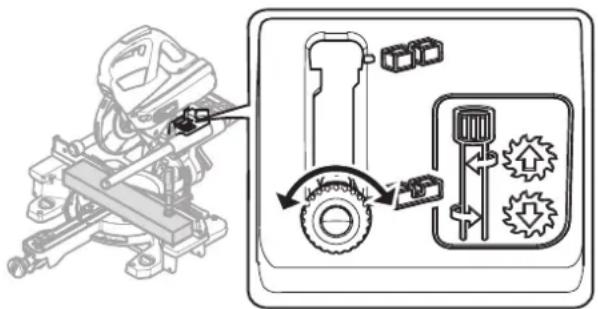

Inclinaison à droite/gauche 46 - 47° (contré-dépouille)

Desserrer la poignee-étoile. 2
Actionner la touche de déverrouillage au besoin, faciliter le déverrouillage par une légère inclinaison dans la direction opposée.
Incliner le groupe de sciage jusqu'en butée 4.
Actionner de nouveau la touche de déverrouillage
Incliner de nouveau le groupe de sciage. 6
Serrer la poignee-étoile. 5

Le dispositif de limitation de la profondeur de rainure régable en continu permet de personnaliser les rainures sur toute la profondeur de coupe. Le déspaississement ou le rainurage sont ainsi possibles à la hauteur voulue pour toute taille de piece.

i La forme arrondie de la lame de scie implique une legere courbure vers le haut lors du rainurage. Pour un rainurage horizontal parfaitement précis, serrer une cale a frapper entre la piece et les regles de butée de manière à assurer un écart d'env. 4 cm.
- Amener la machine en position de travail.

Ne rabatte le levier de limitation de la profondeur de rainure [1-4] que lorsque le groupe de sciage est en position supérieure (=position de travail).
- Tirer le levier de limitation de la profondeur de rainure [1-4] vers l'avant jusqu'à ce qu'il s'enclenche. Le groupe de sciage ne peut plus être abaisse au-delà de la profondeur de coupe réglée.
En tournant le levier de limitation de la profondeur de rainure, régler la profondeur souhaitée (vers la gauche = agrandir la profondeur, vers la droite = réduire la profondeur)

Abaisser le groupe de sciage pour vérifier que la limitation de profondeur de rainure est reglee a la profondeur souhaitation.

N'abaisser le groupe de sciage que lorsque le levier de limitation de la profondeur de rainure est enclenché dans l'une des deux positions finale. Risque d'endomagement de l'outil électroportatif.
Réaliser des coupes.
Pour désactiver la limitation de profondeur de rainure, remetre le levier [1-4] en position initiale.

9 Entretien et maintenance

AVERTISSEMENT

Risque de blessures, décharge électrique

Avant toute opération de maintenance ou d'entretien, toujours débrancher la fiche secteur de la prise de courant!
Toutes les opérations de maintenance et de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effectues par un atelier de service après ventse agréé.

Service après-vente et réparation uniquement par le fabricant ou des ateliers homologues. Pour couver l'adresse la plus proche : www.festool.fr/services

Utiliser uniquement des pieces déta
chées Festool d'origine! Ref. sur: www.festool.fr/services

Respecter les consignes suivantes :

• Sauf indication contraire dans la notice d'utilisation, les dispositifs de protection et pieces endommages doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé/agréé.
  Pour retirer les éclats et copeaux de l'outil électroportatif, nettoyer les ouïes avec un aspirateur. La sciure et les fragments qui pénétre dans le conduit de la scie peuvent être facilement extraits par l'orifice [12-4].
  Pour garantir la circulation de l'air, les ouies de ventilation sur le boîtier doivent toujours rester propres et dégagées.

Le nettoyage régulier de la machine, notamment des dispositifs de réglage et de guidage, constitue un facteur de sécurité importante.

L'appareil est équipé de charbons spéciaux à coupure automatique. Lorsque ceux-ci sont usés, l'alimentation est coupée et l'appareil s'arrête.

9.1 Remplacement du dispositif d'évacuation de copeaux [12]

i Afin de garantir une recupération conforme de la poussière et des copeaux, il est indispensable de toujours travailler avec le dispositif d'évacuation de copeaux.
- Desserrer les vis [9-1] du capot de protection,sterol le dispositif d'évacuation de copeaux et la borne.
- Placer la borne [9-2] sur le nouveau dispos-sitif d'évacuation de copeaux.
- Visser le dispositif d'évacuation de copeaux [9-3] avec la borne sur le capot de protection.

9.2 Remplacement de la plaque de recouvrement [13]

Toujours remplaçer les plaques de recouvrement usées. Ne jamais utiliser la machine sans plaque de recouvrement.

• Dévisser le marquage [13-3] pour faisse équerre.
• Dévisser les vis [13-1] de la plaque de recouvrement.
• Remplacer la plaque de recouvrement [13-2] et le marquage [13-3].
  REPLACER les vis.
  Vérifier que les marquages de position se situent sur une ligne qui forme en

meme temps un angle droit avec les regles de butee.

9.3 Nettoyage/remplacement de la vitre du projecteur (certains sont des accessoires)

Le projecteur SL-KS60 éCLAIRE l'arête de coupesur la piece. Des opérations poussièrespeuvent nuire à la qualité de l'éclairage. Pour le nettoyage,procéder ainsi [13]:

• Amener la machine en position de travail.
  Sortir la vitre du projecteur [13-4] sans outil et nettoyer/remplacer.
  Replacer la vitre du projecteur. Un son se fait entendre a l'enclenchement.

10 Accessoires

Les références des accessoires et des outils figurent dans le catalogue Festool ou sur Internet "www.festool.fr".

Outre les accessoires décrits, Festool propose des accessoires système complets permettant une utilisation polyvalente et efficace de la scie, par ex.:

Guide-butée KA-KS60
Chàssis UG-KAPEX KS 60
- Pieds vissés A-SYS-KS60
- Assemblage pour table multifonctions SZ-KS
Fausse-équerre SM-KS60
- Projecteur SL-KS60

10.1 Fausse-équerre SM-KS60 (certaines sont des accessoires)

La fausse-équerre permet de relever des angles à volonté (par ex. entre deux murs). La fausse-équerre forme la bissectrice.

Mesure de l'angle interieur [14A]

Ouvrir le système de verrouillage [14-2].
Ouvrir les bras pivotants [14-1] pour relever l'angle interieur.
Fermer le système de verrouillage.

Le marquage en pointillés [14-4] indique la bissectrice. La bissectrice peut être retranscrite via les bords extérieurs de la fausse-equerre

sur les marquages de position sur le plateau rotatif.

Mesure de l'angle extérieur [14B]

Ouvrir le système de verrouillage [14-2].
- Pousser les profilés en aluminium [14-3] des bras pivotants vers l'avant.

Français

Ouvr les bras pivotants [14-1] de façon a ce que les profilés en aluminium soient alignés sur l'angle extérieur.
Fermer le système de verrouillage.
- Repousser les profilés en aluminium des deux bras pivotants.

Report de l'angle [15]

Aligner la fausse-équerre avec précision à

l'une des règles de butée appuyer avec le pouce.

Desserer le bouton rotatif 2
Enclencher le levier d'enclenchement 3
Basculer le plateau rotatif 4 jusqu'à ce que le bord extérieur de la fausse-équerre chevauche le marquage 5

Pour cela, déplacer la fausse-équerre parallèment à la butée de la scie à onglet radiale. Appuyer la fausse-équerre en même temps avec le pouce dans la poignée contre la règle de butée.
Serrer le bouton rotatif 6,retirer la fausse-équerre.

L'angle est reporté, le sciage peut commencer.

10.2 Lames de scie, autres accessoires

Afin de pouvoir découvert rapidement et proprement différents matériaux, Festool propose des lames de scie spécialment adaptées à la scie Festool et à tous les cas d'utilisation.

11 Environnement

Ne pas jeter l'appareil avec les ordures menagères ! Veiller à un recyclage écologique des appareils, accessoires et lages. Respecter les règlements nation viqueur.

Uniquement UE : selon la directive europeenne relative aux apparciels electriques et Electroniques usages et sa transposition en droit national, les outils electroportatifs usages doivent être collectés à part et recyclés de manière ecologique.

Informations à propos de REACH: www.festool.com/reach

Índice de Contents

Buitenhoek afnemen [14B]
