BEDIENUNGSANLEITUNG KAPEX KS 60 FESTOOL

Zug- und Kappsäge	Seriennummer *
Circular cross-cut saw	Serial number *
Scie guidee	N° de série * (T-Nr.)

KS60E 10006965,200113

de EG-Konformitätserklärung. Wir erklären in alleiniger Verantwortung, dass these Produkt allen ein-schlagigen Bestimmungen der folgenden Richtlinien einschließlich ihrer Änderungen entspricht und mit den folgenden Normen übereinstimmt:
en EC-Declaration of Conformity. We declare under our sole responsibility that this product is in conformity with all relevant provisions of the following directives including their amendments and complies with the following standards:
fr CE-Déclaration de conformité communautaire. Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes ou documents de normalisation suivants:
es CE-Declaracion de conformidad. Declaramos bajo esta exclusiva responsabilidad que este producto corresponde a las siguientes normas o documents normalizados:
it CE-Dichiarazione di conformità. Dichiariamo molto la nostra escludiva responsabilità che il presente prodotto e conforme alle norme e ai documenti normativi seguenti:
nL EG-conformiteitsverklaring. Wij verklaren op eigena verantwoordelijkheid dat dit produit voldoet aan de volgende normen of normatieve documents:
SV EG-konformitetsförklaring. Vi förklarar i eget ansvar, att denna produit stämmer överens med följande normer och normativa dokument:
fEY-standardinmukaisuusvakuutus.Vakutamme yksinvastuullisina,etta tuote on seuraavien standardien ja normatiivisten ohjeiden mukainen:
da EF-konformitetserklaring Vi erklærer at have alene ansvaret for, at dette produit er i overensstemmelse med de folgende normer aller normative dokumenter:
nb CE-Konformitetserklaring Vi erklærer pa eget ansvar at dette produit er i overensstemmelse med folgende normer erller normative dokumenter:

CE-Declaracao de conformidade: Declaramos, sob a)nossa exclusiva responsabilitad,que este produits corresponde as normas ou acos documentos normativos citados a seguir:
ru DeeknapauncooTBeCTBnE EC:MbI3aBnAeM C NCKJIIOHTeJIbHOJ OTBECTBEHHOCtBu, YTO daHHBI INpOdyKT COOTBeTCTByET CJeDyUcIM HopMaM IIN HOpMaTNBbIM DOKymeHTAm:
CS ES prohlasei o shode: Prohlasujeme s veskerou odpovednosti, ze tento vyrobek je ve shode snasledujicimi normami nebo normativnimi dokumenty:
pl Deklaracja o zgodnosci z normami UE: Niniejszym oswiadczamy na wtasna odpowiedzialnosc, ze produkt ten spetnia nastepujuce normy lub dokumenty normatywne:

2006/42/EG, 2014/30/EU, 2011/65/EU

EN 62841-1:2015 + AC:2015

EN 62841-3-9:2015 + AC:2016-09

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 50581:2012

Festool GmbH

Wertstr. 20, D-73240 Wendlingen
GERMANY

Wendlingen, 2018-08-23

Dr. Wolfgang Knorr
CTO

i. V. Q. Box office

Ralf Brandt

• im definierten Seriennummer-Bereich (S-Nr.) von 40000000 - 49999999

in the specified serial number range (S-Nr.) from 40000000 - 49999999

1 Symbole. 7
2 Sicherheitshinweise. 7
3 Bestimmungsgemäß Verwendung 10
4 Technische Daten. 11
5 Geräteelemente 11
6 Inbetriebnahme 11
7 Einstellungen 12
8Arbeitenmit dem Elektrowerkzeug.14
9 Wartung und Pflege 17
10 Zubehor. 18
11 Umwelt. 19

1 Symbole

Symbol Bedeutung

Warning vor allgemeiner Gefahr

Warning vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lessen!

Gehorschutz tragen!

Schutzhandschuhe tragien!

Atemschutz tragen!

Schutzbrille tragen!

Nicht direkt ins Licht blichen!

Nicht in den Hausmull geben.

Drehrichtung der Säge und des Sägeblatts

Sägeblattabmessung

a ... Durchmesser

b ... Aufnahmehohrung

Tipp, Hinweis

Handlungsanweisung

Schutzklasse II

Netzsteckerziehen!

Symbol Bedeutung

Gefahrenbereich! Hände fernhalten!

Warning vor heiBer Oberfläche!

Quetschgefahr fur Finger und Hande!

Schnittgefahr durch freistehendes Sageblatt

CE-Kennzeichnung: Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitschinweise für Elektrowerkzeuge

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnis

se bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

2.2 Maschinenspezifische Sicherheitshinweise

Gehrungskappsgen sind zum Schneiden von Holz oder holzartigen Produkten vorgesehen, sie konnen nicht zum Schneiden von Eisenwerkstoffen wie Stäben, Stangen, Schrauben usw. verwendet werden. Abrasiver Staub führt zum Blockieren von beweglichen Teilen wie der unteren Schutzhaube. Schneidfunken verbrennen die untere Schutzhaube, die Einlegeplatte und andere Kunststoffeile.

Fixieren Sie das Werkstück nach Mochlichkeit mit Zwingen. Wenn Sie das Werkstück mit der Hand festhalten, müssen Sie ihre Hand immer mindestens 100mm von jeder Seite des Sägeblatts entfernt halten. Verwenden Sie diese Säge nicht zum Schneiden von Stücken, die zu Klein sind, um sie einzuspannen oder mit der Hand zu

Deutsch

halten. Wenn ihre Hand zu nah am Sägeblatt ist, besteht ein erhöhtes Verletzungsrisiko durch Kontakt mit dem Sägeblatt.

• Das Werkstück muss unbeweglich sein und entweder festgespannt oder gegen den Anschlag und den Tisch gedrückt werden. Schieben Sie das Werkstück nicht in das Sägeblatt und schneiden Sie nie „freiHANDIG". Lose oder sich bewegende Werkstücke konnten mit hoher Geschwindigkeit Herausgeschleudert werden und zu Verletzungen führen.
• Schieben Sie die Säge durch das Werkstück. Vermeiden Sie es, die Säge durch das Werkstück zuziehen. Für einen Schnitt haben Sie den Sägekopf undziehenihn über das Werkstück,ohne zu schreiben.Dann schalten Sie den Motor ein, schwenken den Sägekopf nach unten und drucken die Säge durch das Werkstuck.Be ziehendem Schnitt besteht die Gefahr,dass das Sägeblatt am Werkstück aufsteigt und die Sägeblatteinheit dem Bediener gewaltsam entgegengeschleudert wird.
  Kreuzen Sie nie die Hand über die vorge-sehene Schnittlinie, weder vor noch hinter dem Sägeblatt. Abstützen des Werkstücks „mit gekreuzten Handen“, d.h. Halten des Werkstücks rechtsiben dem Sägeblatt mit der linken Hand oder umgekehrt, ist sehr gefährlich.
• Greifen Sie bei rotierendem Sägeblatt nicht hinter den Anschlag. Unterschieden Sie nie einen Sicherheitsabstand von 100 mm zwischen Hand und rotierendem Sägeblatt (gilt auf beiden Seiten des Sägeblatts, z.B. beim Entfernen von Holzabfällen). Die Nähe des rotierenden Sägeblatts zu ihrer Hand ist möglicherweise nicht erkennbar, und Sie können schwer verletzt werden.
• Prüfen Sie das Werkstück vor dem Schneiden. Wenn das Werkstück gebogen oder verzogen ist, spannen Sie es mit der nach außen gekrummten Seite zum Anschlag. Stellen Sie immer sicher, dass entlang der Schnittlinie kein Spalt zwischen Werkstück, Anschlag und Tisch ist. Gebogene oder verzogene Werkstücke konnen sich verdrehen oder verlagern und ein Klemmen des rotierenden Sageblatts beim Schneiden verursachen. Es)dürfen keine

Nagel oder Fremdkörper im Werkstück sein.

• Verwenden Sie die Säge erst, wenn der Tisch frei von Werkzeugen, Holzabfällen usw. ist; nur das Werkstückarf sich auf dem Tisch befinden. Kleine Abfälle, lose Holzstücke oder andere Gegenstände, die mit dem rotierenden Blatt in Berührung kommt, konnen mit hoher Geschwindigkeit weggeschleudert werden.
• Schneiden Sie jeweils nur ein Werkstück. Mehrfach gestapelte Werkstücke{lassensich nicht angemessen spannen oder festhalten und konnen beim Sagen ein Klemmen des Blatts verursachen oder verrutschen.
• Sorgen Sie damit, dass die Gehrungskappässe vor Gebrauch auf einer ebenen, fester Arbeitsfläche steht. Eine ebene und feste Arbeitsfläche verringert die Gefahr, dass die Gehrungskappässe instabil wird.
• Planen Sie ihre Arbeit. Achten Sie bei jeder Verstellen des Gehrungswinkels daraufauf, dass der verstellbare Anschlag rechtig justiert ist und das Werkstück abstutzt, ohne mit dem Blatt oder der Schutzhaube in Berührung zu kommt. Ohne die Maschine einzuschalten und ohne Werkstück auf dem Tisch ist eine vollständige Schnittbewegung des Sägeblatts zu simulieren, um sicherzustellen, dass es nicht zu Behinderungen oder der Gefahr des Schneidens in den Anschlag kommt.
• Sorgen Sie bei Werkstücken, die breiter oder länger als die Tischoberseite sind, für eine angemessene Abstutzung, z.B. durch Tischveränderungen oder Sägebocke. Werkstücke, die länger oder breiter als der Tisch der Gehrungskappsäge sind, können kippen, wenn sie nicht fest abgestützt sind. Wenn ein abgeschnittenes Stück Holz oder das Werkstück kippt, kann es die untere Schutzhaube anheiten oder unkontrolliert vom rotierenden Blatt weggeschleudert werden.

• Ziehen Sie keine anderen Personen als Ersatz für eine Tischveränderung oder zur zusätzlichen Abstutzung heran. Eine instabile Abstutzung des Werkstücks kann zum Klemmen des Blatts führen. Auch kann sich das Werkstück während des Schnitts verschiben und Sie und den Helfer in das rotierende Blattziehen.

• Das abgeschnittene Stückarf nicht gegen das rotierende Sägeblatt gedrückt werden. Wenn weniger Platz ist, z.B. bei Verwendung von Längsanschlagen, kann sich das abgeschnittene Stück mit dem Blatt verkeilen und gewaltsam weggeschleudert werden.

• Verwenden Sie immer eine Zwinge oder eine geeignete Vorrichtung, um Rundmaterial wie Stangen oder Rohre ordnungsgemäß abzustützen. Stangen neigen beim Schneiden zum Wegrollen, wodurch sich das Blatt „festbeiben" und das Werkstück mit Ihrer Hand in das Blatt gezogen werden kann.
• Lassen Sie das Blatt die volle Drehzahl erreichen, bevor Sie in das Werkstück schneiden. Dies verringert das Risiko, dass das Werkstück fortgeschleudert wird.
• Wenn das Werkstück eingeklemmt wird oder das Blatt blockiert, schalten Sie die Gehrungsklassäge aus. Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind,ziehen Sie den Netzstecker und/odernehmen Sie den Akku hersaus. Entfernen Sie anschließend das eingeklammte Material. Wenn Sie bei einer solchen Blockierung weiter}sagen, kann es zum Verlust der Kontrolle oder zu Beschädigungen der Gehrungsklassäge kommt.
• Lassen Sie nach beendetem Schnitt den Schalter los, halten Sie den Sägekopf unten und warten Sie den Stillstand des Blatts ab, bevor Sie das abgeschnittene Stück entfernen. Es ist sehr gefährlich, mit der Hand in die Nähe des auslaufenden Blatts zu reichen.
• Halten Sie den Handgriff gut fest, wenn Sie einen unvollständigen Sageschnitt ausführten oder wenn Sie den Schalter los-lassen, bevor der Sagekopf seine untere Lage erreicht hat. Durch die Bremswirkung der Säge kann der Sagekopf ruckartig nach unten gezogen werden, was zu einem Verletzungsrisiko führt.

2.3 Weitere Sicherheitshinweise

• Nur Sägeblätter verwenden, die den Angaben aus der bestimmungsgemänen Verwendung entsprechen. Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und konnen Splitter aus dem Werkstoff herausbrechen und herausschleudern. Diese Splitter konnen das Au

ge des Benutzers oder umstehender Personen treffen.

• Nur Sägeblätter mit Spanwinkel ≤ 0° verwenden. Ein Spanwinkel > 0° zieht die Säge ins Werkstück. Es besteht Verletzungsgefahr durch zurückschlagende Säge und rotierendes Werkstück.
  Vor jedem Einsatz die Funktion der Pendorschutzhaube kontrollieren. Das Elektronwerkzeug nur verwenden, wenn es ordnungsgemäß Funktioniert.
• Nicht mit den Händen in den Spanauswurf greifen. Rotierende Teile können die Hände verletzen.
• Beim Arbeiten konnen gesundheitsschädigende Stäube entstehen (z.B. bleihaltiger Anstrich, eine Holzarten). Das Berühren oder Einatmen dieser Stäube kann für die Bedienperson oder in der Höhe befindliche Personen eine Gefährung darstellen. In Ihrlem Land gültige Sicherheitsvorschriften beachten.

Schutz ihrer Gesundheit eine P2-anschutzmaske tragen. In geschlossener Räumen für ausreichende Belüftungen und ein Absaugmobil anschließen.

• Angesagte oder beschädigte Anschläge austauschen. Beschädigte Anschläge konnen beim Arbeiten mit der Säge wegenschleudert werden. Umstehende Personen konnen verletzt werden.
• Nur original Festool Zubehör und Verbrauchsmaterial verwenden. Nur von Festool getestetes und freigegebenes Zubehör ist safer und auf das Gerät und die Anwendung perfect abgestimmt.
• Das Elektrowerkzeug nur in Innenräumen und trockener Umgebung verwenden.

Nicht direkt ins Licht blicken. Die optische Strahlung kann die Augen schädigen.

2.4 Restrisiken

Trotz Einhaltung aller relevanter Bauvorschriften können beim Betreiben der Maschine noch Gefahren entstehen, z.B. durch:

• Berühren von sich drehenden Teilen von der Seite: Sägeblatt, Spannflansch, Flansch-Schraube,
• Berühren spannungsfährender Teile bei geöffnetem Gehäuse und nicht gezogenem Netzstecker,

Deutsch

• Wegfliegen von Werkstückteilen,
• Wegfliegen von Werkzeugteilen bei beschädigten Werkzeugen,
  -Gerauschemission,
• Staubemission.

2.5 Aluminiumbearbeitung

1. Be der Bearbeitung von Aluminium sind Sicherheitsgründen folgende Maßnahmen inhalten:

Vorschalten eines Fehlerstrom- (FI-, PRCD-) Schutzschalters.
-Elektrowerkzeug an ein geeignetes Absauggerat anschließen.
-Elektrowerkzeug regelmäßig von Staubablagerungen im Motorbehause reinigen.
- Verwenden Sie ein Aluminium-Sägeblatt.

Schutzbrille tragen!

2.6 Emissionswerte

Die nach EN 62841 ermittelten Werte betragentypischerweise:

Schalldruckpegel L

$$ \mathrm {P A} = 9 1 \mathrm {d B} (\mathrm {A}) $$

Schallleistungspegel L

$$ \mathrm {w} _ {\mathrm {A}} = 1 0 0 \mathrm {d B} (\mathrm {A}) $$

Unsicherheit K = 3 dB

VORSICHT

Beim Arbeiten eintretender Schall

Schädigung des Gehörs

Gehorschutz benutzen.

Die angegebenen Geräuschemissionswerte

• sind nach einem genormtten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden,
• können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

VORSICHT

Die Gerauschemissionen können - abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird - während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen.

• Sicherheitsmaßnahmen zum Schutz des Bedieners festlegen, die auf einer Abschätzung der Belastung während der tatsächlichen Benutzungsbedingungen berufen. (Hierbei sind alle Anteile des Betriebszyk-lus zu berücksichtigten, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft.)

3 Bestimmungsgemäß Verwendung

Das Elektrowerkzeug ist als Standgerät bestimmungsgemäß vorgesehen zum Sagen von Holz, Kunststoff, Aluminiumprofilen und vergleichbarren Werkstoffen. Andere Materialien, insbesondere Stahl, Beton und mineralische Werkstoffe,)dürfen nicht bearbeitet werden.

Nur Festool Sageblätter verwenden, die für die Benutzung mit diesen Elektrowerkzeug vorgehen sind.

Die Sägeblätter müssen folgende Daten aufweisen:

• Sägeblattdurchmesser 216 mm
• Schnittbreite 2,3 mm (entspricht Zahnbreite)
  -Aufnahmebohrung 30~mm
• Stammblattdicke 1,6 mm
  -Sageblatt gemaEN 847-1
• Sägeblatt mit Spanwinkel ≤slant 0^
• geeignet für Drehzahlen über 5000 min -1. Festool Sägeblätter entsprechen der EN 847-1. Nur Werkstoffe sagen, für welche das jeweilige Sägeblatt bestimmungsgemäß vorgesehen ist. Dieses Elektrowerkzeugarfasschlieblich von Fachkräften oder unterwiesenen Personen verwendet werden.

1. Für Schäden und Unfälle bei nicht be-ben-stimmungsgemäßem Gebrauch hafteten Benutzer.

4 Technische Daten

Zug- und Kapsäge KS 60 E
Leistung 1200 W
Stromzufuhr 220-240 V~ 50-60 Hz
Drehzahl (Leerlauf)	1300 - 3500 min-1
Drehzahl max. [1]	5000 min-1
Gehrungswinkel max. 60° links/rechts
Neigungswinkel max. 47/46° links/ rechts
Sägeblattabmessungen 216 x 2,3 x 30 mm
Gewicht entsprechend EPTA-Procedure 01:2014	17,8 kg

5 Geräteelemente

[1-1] Handgriff
[1-2] Sicherheitsstaste
[1-3] Ein-/Ausschalter

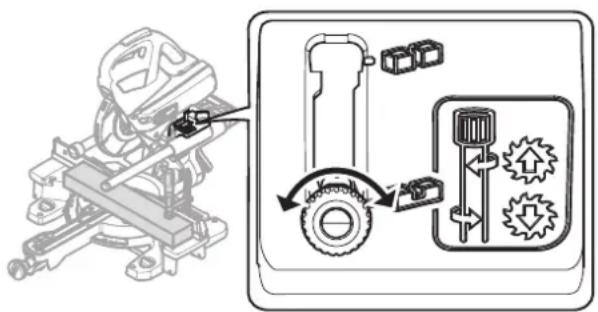

[1-4] Hebel für Nuttiefenbegrenzung
[1-5] Drehknopf für Zugarretierung
[1-6] Hebel für Transportarretierung Spindelstopp
[1-8] Anschlaglineal (beidseitig)
[1-9] DrehknöpfezumFixierenderTischverbreiterung(beidseitig)
[1-10] Winkelanzeige für Gehrungsschnitte
[1-11] Hebel zum Rasten der Gehrungswinkel
[1-12] Drehteller
[1-13] Pendelschutzhaube
[2-1] Kabelklemme
[2-2] Absaugstutzen
[2-3] Ein-/Ausschalter für Schlaglicht (teilweise Zubehör)
[2-4] Schraubzwinge FSZ120
[2-5] Stellrad für Drehzahlinstellung
[2-6] Drehknopf zum Fixieren des Drehtel-lers
[2-7] Tischverbreiterung (beidseitig)

[2-8] Schmiegengarage zum Festklemmenden der Winkelschmiege
[2-9] Sterngriff zum Fixieren des Neigungswinkels
[2-10] Schlüsselgarage für Innensechskant-schlüssel
[2-11] Kabelaufwicklung mit integriertem Tragegriff
[3] Entfern den Transportsicherung
[4] Isolierte Grifflächen (grau schattier-ter Bereich)

Die angegebenen Abbildungen befinden sich am Anfang und am Ende der Betriebsanleitung.

6 Inbetriebnahme

6.1 Erste Inbetriebnahme

WARNING

Unzulässige Spannung oder Frequenz! Unfallgefahr

Angaben auf Typenschild beachten.
Länderbesonderheiten beachten.

Auf sicheren Stand des Elektrowerkzeugs achten. Kippgefahr. Ggfs. Montageanleitung für Multifunktionstisch MFT oder Untergestell UG-KAPEX KS 60 beachten.

Transportsicherung entfernen [3].

Schutzhülle von linker Zugschiene entfernen 1
Sageaggregat herunterrücken, damit fixierenden Kabelbinder durchtrennen 2.
Klammer um die Neigungsarretierung abziehen 3

• Maschine aufstellen und in Arbeitsstellung bringen.

6.2 Aufstellen und Befestigen [5]

Vor allen Arbeiten an der Maschine Netzsteckerziehen.

Vor dem Befestigen, sofern gewünscht, Stützfuße A-SYS-KS60 (optionales Zubehör) montieren. Durch diese Stützfuße erhalten die Arbeitsfläche auf dem Drehteller dieselbe Höhe wie ein Systainer 1. Mit diesen Systainern können dann lange Werkstücke abgestützt werden [5].

Folgende Befestigungsmöglichkeiten bestehen:

Maschine so befestigen, dass die Maschine beim Arbeitsen nicht verrutschen kann.

Schrauben [5A]: Maschine mit vier Schrauben auf der Arbeitsfläche befestigen. Dazu dienen die Bohrungen [5A-1] an den vier Auflagepunkt den des Sägetisches.

Schraubzwingen [5B]: Maschine mit Schraubzwingen [5B-1] auf der Arbeitsfläche befestigen. Die Auflagepunkte dienen der sicheren Befestigung unter Berücksichtigung des Schwerpunktes.

Spannet für MFT [5C]: Maschine mit dem Spannset [5C-2] auf dem Festool Multifunktionstisch MFT/3 oder MFT/Kapex (SZ-KS) befestigen. Hierzu dieren die beidseitigen Sechskantlöcher [5C-1] nahe der Tischverbreiterung. Untergestell UG-KAPEX KS 60[5D]: Dem Untergestell beiliegende Montageanleitung beachten.

6.3 Transport

VORSICHT

Quetschgefahr

Sägeaggregat kann ausklappen/ausfahren

Der Transport der Maschine muss stets in der darauf vorgesehenen Transportstellung erfolgen.

Verletzungsgefahr! Maschine kann beim Tragen aus der Hand gleiten. Maschine

stets mit beiden Höhe an den vorgesehenen Tragegriffen [6] halten.

Maschine sichern (Transportstellung)

• Netzanschlussleitung auf die Kabelaufwicklung [2-11] aufwickeln und mit Kabelklemme [2-1] fixieren.
  Sägeaggregat inindhere Stellung bewegen und mit Drehknopf [1-5] arretieren.
  Sageaggregat in senkrechte Position neigen.

Sterngriff [2-9] losen,
Sageaggregat in senkrechte Position bringen,
Sterngriff zudrehen.

Sageaggregat arretieren.

Sicherheitsstaste [1-2] drucken und halten.

Sägeaggregat bis zum Anschlag nach unten bewegen.
Hebel für Transportarretierung [1-6] umlegen.

Sicherheitsstaste loslassen.

Das Sägeaggregat verbleibt in der unteren Stellung.

Drehteller in rechte Position schwenken.

Drehknopf [2-6] losen.
Rasthebel [1-11] drücken und halten.
Drehteller [1-12] bis zum Anschlag nach rechts schwenken.
Rasthebel loslassen, Drehknopf schlieben.

Maschine ist in Transportstellung [6].

Vorphesehene Tragegriffe sind die Handgriffe am Sageaggregat [6-1], in der Kabelaufwicklung [6-3] und die Tischverbreiterungen [6-2] (im fixierten Zustand!).

6.4 Arbeitsstellung

Maschine entriegeln (Arbeitsstellung)

Sageaggregat in senkrechte Position (Sägeblatt vertikal) schwenken [10].
Sageaggregat bis zum Anschlag nach unten bewegen und halten.
- Hebel für Transportarretierung [1-6] umle-gen.
Sageaggregat langsam nach oben führen.
- Netzanschlussleitung abwickeln und Netzstecker einstecken.

Maschine ist betriebsbereit.

6.5 Ein-/Ausschalten

Elektrische Sicherheit des Stromanschusses prufen.
- Arbeitsstellung herstellen bzw. Vertrieg-lung des Sageaggregats offen.
- Sicherheitsstaste [1-2] drücken und halten.
Ein-/Ausschalter [1-3] drücken und halten. drucken = EIN loslassen = AUS

7 Einstellungen

7.1 Elektronik

Die Maschine besitzt eine Elektronik mit folgenden Eigenschaften:

Sanftanlauf

Der elektronisch geregelte Sanftanlauf sorgt für ruckfrei Anlauf des Elektrowerkzeugs.

Drehzahlregelung

Die Drehzahl lasst sich mit dem Stellrad [2-5] stufenlos im Drehzahlbereich einstellen. Dadurch konnen Sie die Schnittgeschwindigkeit dem jeweiligen Werkstoff optimal anpassen (siehe Tabelle).

Empfohlene Stellung des Stellrades

Holz 3-6

Kunststoff 3 - 5

Faserwerkstoff 1 - 3

Aluminium- und NE-Profile 3 - 6

Strombegrenzung

Die Strombegrenzung verhindert bei extremer Überlastung eine zu hohe Stromaufnahme. Dies kann zu einer Verringerung der Motordrehzahl führen. Nach Entlastung lauft der Motor sofort wieder an.

Temperatursicherung

Bei zu hoher Motortemperatur werden Stromzufuhr und Drehzahl reduziert. Das Elektrowerkzeug lauft nur noch mit verringerter Leistung, um eine rasche Abkuhlung durch die Motorlufzung zu ermögen. Nach Abkuhlung lauft das Elektrowerkzeug wieder selbstständig hoch.

7.2 Absaugmobil anschließen

WARNING

Gesundheitsgeführung durch Stäube

• Nie ohne Absaugung arbeiten.
  Nationale Bestimmungen beachten.

Festool Absaugmobil

An das Winkelstück am Absaugstutzen [2-2] kann ein Festool Absaugmobil mit einem Absaugschlauchdurchmesser von 27 mm oder 36 mm (36 mm wegen geringerer Verstopfungsgefahr empfohlen) angeschlossen werden.

7.3 Anschlaglineale einstellen [8]

Spezielle Einstellungen für geneigte Schnitte können das Verschieben der Anschlaglineale erforderlich machen. Bei geneigten Schnitten besteht die Gefahr, dass die Anschlaglineale angesagt werden.

Drehknöppe (beidseitig) [8-1] öffnen.
Anschlaglineale [8-4] so verschieben, dass ein maximaler Abstand von 8 mm zum Sägeblatt besteht.
Durch probeweises Herabsenken des Sägeaggregats, im ausgeschalteten Zustand, prufen, ob das Sägeblatt die Anschlaglineale berührt.
Drehknöpfeschlieben.

i Auflagefläche der Anschlaglineale kann individuell angepasst werden, indem geeignete Schlagholzer angeschraubt werden [8A]. Hierbei ist darauf zu achten, dass die Funktionalität der Säge nicht eingeschrankt wird.

7.4 Tischverbreiterung anpassen

Drehknopf [8-3] öffnen.
Tischverbreiterung [8-2] soweit Herausziehen, dass das Werkstück vollständig aufliegt.
Drehknopf schlieben.

Steht das Werkstück trotz maximal ausgezogener Tischverbreiterung über, muss das Werkstück anderweitig abgestützt werden.

7.5 Sägeblatt auswahlen

Festool-Sägeblätter sind mit einem farbigen Ring gekennzeichnet. Die Farbe des Rings steht für den Werkstoff, für den das Sägeblatt geeignet ist.

Farbe Werkstoff Symbol

Gelb Holz, weiche Kunststoffe

Rot Kunststoff/Mineralwerkstoff

Grün Baustoffe

Blau Aluminium, Stahl/Sandwichplatten

7.6 Sägeblatt wechseln [9]

WARNING

Verletzungsgefahr, Stromschlag

Vor allen Arbeiten an der Maschine stets den Netzstecker aus der Steckdoseziehen!

VORSICHT

HeiBes und scharfes Werkzeug

Verletzungsgefahr

Keine stumpfen und defekten Einsatzwerk-zeuge verwenden!
Zum Wechsel des Sageblattes Schutzhand-schuhelagen.

MaschineVBorbereiten

• Netzsteckerziehen,Netzanschlussleitung aufwickeln.
  Sageaggregat bis zum Anschlag nach unten bewegen.

Deutsch

Hebel fur Transportarretierung [9-2] umle-gen.
Sägeaggregat langsam nach oben führen.
Innensechskantschlüssel [9-7] aus Halterung in der Kabelaufwicklung [9-10] (Schlüsselgarage) entnahmen.

Sägeblatt abmontieren

Spindelstopp [9-1] drucken und halten.
Sägeblatt mittels Innensechskantschlussel [9-7] drehen bis der Spindelstopp einrastet.
Schraube [9-6] mit Innensechskantschlusslösen (Linksgewinde, in Pfeilrichtung drehen!).
Schraube und Flansch [9-8] abnehmen.
Spindelstopp loslassen.
- Sicherheitstaste [9-3] drucken und halten.
- Pendelschutzhaube [9-4] mit einer Hand hochziehen und halten.
Sägeblatt [9-5] entnahmen.

Sägeblatt montieren

Sägeblatt und Flansch müssen frei von Staub und Verunreinigungen sein um einen sauberen Lauf des Sägeblatts zu gewährleisten.

Sägeblatt und Flansch müssen frei von Staub und Verunreinigungen sein um einen sauberen Lauf des Sägeblatts zu gewährleisten.
Neues Sägeblatt [9-5] einsetzen.

Die Beschchriftung des Sägeblatts muss sightbar sein. Die Drehrrichtung des Sägeblatts muss mit der Pfeilrichtung [9-9] übereinstimmen!

Flansch [9-8] so einsetzen, dass die Passformen von Flansch, Aufnahmegewinde und Sageblatt ineinandergreifen.
Spindelstopp [9-1] drücken und halten.
Sägeblatt mittels Innensechskantschlussel [9-7] drehen bis der Spindelstopp einrastet.
Schraube [9-6] einsetzen und entgegen der Pfeilrichtung festziehen.

Verletzungsgefahr! kontrollieren Sie nach jedem Sägeblattwechsel den festen Sitz des Sägeblattes. Durch eine lockere Schraube kann sich das Sägeblatt halten.

8 Arbeitsen mit dem Elektrowerkzeug

WARNING

Wegfliegende Werkzeugteile/Werkstückteile

Verletzungsgefahr

Schutzbrille tragen!
- Andere Personen bei der Benutzung fernhalten.
Werkstücke immer fest einspannen.
Schraubzwingen müssen vollständig aufliegen.

WARNING

Pendelschutzhaube schließt nicht Verletzungsgefahr

Sägevorgang unterbrechen.
- Netzanschlussleitung ausstecken, Schnittreeste entfernen. Bei Beschädigung Pendelschutzhaube austauschen halten.

Zum sicheren Arbeitsen

Beim Arbeiten alle eingangs eingeführten Sicherheitshinweise sowie folgende

Regeln beachten:

• Korrekte Arbeitsposition:

-vorn an der Bedienerseite;
- frontal zur Säge;
- befind der Sägeblattflucht.

• Elektrowerkzeug beim Arbeiten immer mit der Bedienhand am Handgriff [1-1] festhalten. Die frei Hand immer außerhalb des Gefahrenbereichs halten.
  -Elektrowerkzeug nur im eingeschalteten Zustand gegen das Werkstück führen.
  Vorschubgeschwindigkeit anpassen, um eine Überlastung der Maschine zu verhindern, sowie ein Schmelzen des Kunststoffes beim Schneiden von Kunststoffen.
• Sicherstellen, dass der Sterngriff [2-9] und der Drehknopf [2-6] angezogen sind.
• Nicht bei defekter Elektronik des Elektrowerkzeugs arbeiten, da dies zu überhöhten Drehzahlen führen kann. Eine fehlerhafte Elektronik erkennen Sie am fehlenden Santhanlauf, wenn keine Drehzahlregelung möglich ist und bei Rauchentwicklung oder Verbrennungseruch aus der Maschine.

8.1 Werkstück einspannen

Warning! Werkstückeigenschaften be-achten:

Verletzungsgefahr

Fester Sitz - werkstücke an Anschlaglineal anlagen. Keine Werkstücke bearbeiten, die sich nicht sicher einspannen setzen.

Größe - keine zu klinen Werkstücke bearbeiten. Abgeschnittenes Reststück solle aus Sicherheitsgründen nicht kleiner als 30 mm lang sein. Kleine Werkstücke können vom Sägeblatt nach hinten in den Spalt zwischen Sägeblatt und Anschlagslineal gezogen werden.

Korrektes Abstützen - maximale Werkstückabmessungen beachten. Verlängerungen der Werkstückauflage immer verwenden und befestigen. Im Werkstück konnen sonst innerere Spannungen auftreten, welche zu plötzlichen Verformungen führen konnen. Ggfs. Hinweise für Werkstückabmessungen beachten (siehe Kapitel J 7.4.

Zum Einspannen wie folgt vorgehen [7]

Sageaggregat bis zum Anschlag nach unter drucken.
Hebel für Transportarretierung [7-1] umle-gen.
Sageaggregat langsam nach oben führen.
Werkstück bündig an Anschlaglineal [7-3] anlagen.
Werkstück mit Schraubzwinge [7-2] befestigen.
Festen Sitz des Werkstücks prufen.

8.2 Werkstückabmessungen beachten

Maximale Werkstückabmessungen ohne Erweiterung durch Zubehörerteile

Gehrungs-/Neigungs- Höhe x Breite x Länge winkel nach Skala

0^ / 0^60× 305× 720mm

45^ / 0^60× 215× 720mm

0^ / 45^ rechts 20 × 305 × 720 ~mm

0^ / 45^ links 40 × 305 × 720 ~mm

45^ / 45^ rechts 20 × 215 × 720 ~mm

45^ / 45^ links 40 × 215 × 720 ~mm

Maximale Werkstückabmessungen bei Montage zusammen mit UG-KS60 und KA-KS60

Die maximale Höhe und Breite des Werkstücks verändert sich nicht durch die Montage von Zubehörteilen. Die Auflagefläche bei Montage des

Untergestells kommt der Auflagefläche bei ausgezogener Tischverbreiterung gleich.

Eingesetztes Zubehrönteil Länge

UG-AD-KS60 720 mm

KA-KS60 (einseitig) 1880-2800 mm

KA-KS60 (beidseitig) 3360-5200 mm

Lange Werkstücke

Werkstücke, welche über die Sagefläche hinausragen, zusammen abstützen:

• Werkstücke, welche über die Sagefläche hinausragen, zusammen abstutzen:
  Tischverbreiterung anpassen, siehe Kapitel 7.4.
  Falls das Werkstück weiterhin übersteht, Tischverbreiterung wieder einfahren und Kappanschlag KA-KS60 montieren, oder Kappsage mittels Schraubfußen A-SYS-KS60 erhöhen und dann Werkstücke mittels Systainern T-LOC SYS-MFT der Systainer-Gröbe 1 abstützen.
  Werkstück durch zusätzliche Schraubzwingen sichern.

Dünne Werkstücke

Dünne Werkstücke können beim Sagen flattern oder brechen.

Dünne Werkstücke können beim Sagen flattern oder brechen.
- Werkstück verstärken: Gemeinsam mit Verschnittholz einspannen.

Schwere Werkstücke

Um die Stabilität der Maschine auch beim Sagen schwerer Werkstücke zu gewährleisten, Stützfuß [8-5] bündig zur Unterlandage justieren.

8.3 Werkstück sägen

Beweglichkeit der Pendelschutzhaube prufen

Die Pendelschutzhaube muss sich immer bewegen und selbstständig schreiben kon-

• Netzsteckerziehen.
• Pendelschutzhaube mit der Hand greifen und probeweise in das Sägeaggregat hineinschieben.

Pendelschutzhaube muss leichtgangig beweglich sein und sich nahezu vollständig in die Pendelhaube versenken setzen.

Reinigung des Sägeblattbereichs

Den Bereich um die Pendelschutzhaubes stets sauber halten

Deutsch

Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel reinigen.

Kappsgen

Die Grundfunktion der Kappsäge ist das Sagen mit festem Sägeaggregat ohne Neigung. Empfohlen: Werkstücke bis 70 mm Breite.

Drehknopf [1-5] arretiert das Sägeaggregat, sodass es nicht mehr vor- oder zurückbewegt werden kann.

i Das Schlaglicht SL-KS60 (teilweise Zube-hor) wirft über das Sageblatt einen Schlagschatten auf das Werkstück. Funktion mittels Ein-/Ausschalter [2-3] aktivieren. Die Schnittlinie wird nach dem Absenken des Sageaggregats sightbar.

Zugsagen

Beim Zugsägen wird das Sägeblatt von vorne an das Werkstück herangeführrt. Dies ermöglich ein kontrollierteres Sägen mit geringerem Kraftaufwand ermöglich. Empfohlen für Werkstücke über 70 mm Breite.

Richtiger Sägeablauf beim Zugsägen

Gleichlaufsagen vermeiden! beim Sagen das abgesenkte Sageaggregat nicht zum Körper heranziehen. Das Sägeblatt konnte einhaken und das Sageaggregat zum Bediener hin beschleunigen.

Drehknopf für Zugarretierung [1-5]lös.
Sageaggregat bis zum Anschlag heranziehen.
- Sicherheitsstaste [1-2] gedrückt halten.
Sageaggregat herunterdrucken, bzw Ein-/ Ausschalter [1-3] drucken und halten.
Sageaggregat erst gegen das Werkstück führen, wenn die eingestellte Drehzahl erreicht wurde.
Schnitt ausfuhren, Sageaggregat durch das Werkstück bis zum Anschlag schieben.
Nach geführtem Schnitt, Sägeaggregat zurück nach oben führen. Die Pendelschutzhaube schließt automatisch.
- Sicherheitsstaste und Ein-/Ausschalter los-lassen. Drehknopf schlieben.

8.4 Gehrungswinkel sagen [10]

Standard-Gehrungswinkel

Folgende Gehrungswinkel (links und rechts)
rasten selbstätig: 0^ , 15^ , 22.5^ , 30^ , 45^ , 60^

Standardgehrungswinkel einstellen

Drehknopf losen. ①

Rasthebel drücken, aber nicht einhängen 2
Drehteller in die gewünschte Position dren,urz vor dem Erreichen des gewuinschten Winkels Rasthebel loslassen. Drehteller rastet bei vorgesehen Gehrgungswinkeln leicht ein.

DrehknopfschlieBen. 4

Individuelle Gehrungswinkel einstellen

Drehknopf losen. 1
Rasthebel dicken und durch Linksdruck einrasten.
Drehteller stufenlos in die gewünschte Position schwenken 3.
Drehknopf schlieben. 4

8.5 Geneigte Schnitte sagen [11]

Spezielle Einstellungen für geneigte Schnitte können das Verschieben oder Abnehmer der Anschlaglineale forderlich machen, siehe Kapitel 7.3.

zwischen 0^ und 45^ Linksneigung

Sterngriff lose n. 2
Sageaggregat bis zum gewünschten Schnittwinkel neigen
Sterngriff zudrehen. 5

zwischen 0^ und 45^ Rechtsneigung:

Sterngriff losen. 2
Entriebelungstaste betätigten, gefs. durch leichtes Neigen in Gegenrichtung entlasten.
Sageaggregat bis zum gewünschten Schnittwinkel neigen
Sterngriff zudrehen. 5

46 - 47° Rechts-/Linksneigung (Hinterschneiden)

Sterngriff losen. 2
Entriebelungstaste betätigten, gefs. durch leichtes Neigen in Gegenrichtung entlasten.
Sageaggregat bis zum Anschlag neigen. 4
Entriebelungstaste erneut betätig. 3
Sageaggregat erneut neigen. 4
Sterngriff zudrehen. 5

8.6 Nuten sagen

Mit der stufenlos einstellbaren Nuttiefenbegrenzung setzen sich Nutbereiche individuell über die gesamte Schnitttiefe festlegen. So wird

das Nuten oder Abplatten mit beliebiger Höhe bei jeder Werkstückgroße möglich.

i Die runde Form des Sägeblattes bedingt beim Nuten eine leichte Schnittkrümmung nach oben hin. Für exakt horizontales Nuten muss zwischen das Werkstück und die Anschlaglineale ein Schlagholz eingespannt werden, sodass ein Abstand von ca. 4 cm gewährleistet ist.
- Maschine in Arbeitsstellung bringen.

Hebel für Nuttiefenbegrenzung [1-4] nur umklappen, wenn das Sägeaggregat in der oberen Position (=Arbeitsposition) ist.
Hebel fur die Nuttiefenbegrenzung [1-4] bis zum Einrasten nach vorneziehen. Das Sägeaggregat lassst sich nur noch bis zur eingestelltien Kapptiefe nach unten drucken.
Durch Drehen des Hebels für die Nuttiefenbegrenzung die gewünschte Tiefe einstellen (Linksdrehung = Nuttiefe vergroßern, Rechtsdrehung = Nuttiefe verkleinern)

Durch das probeweise Herunterträcken des Sägeaggregates prüfen, ob die Nuttiefenbegrenzung auf die gewündte Nuttiefe eingestellt ist.

Sageaggregat nur herunterrücken wenn der Hebel zur Nuttiefenbegrenzung in einer der beiden Endpositionen eingerastet ist. Gefahr einer Beschädigung des Elektrowerkzeugs.
Schnitte führn.
Um die Nuttiefenbegrenzung zu deaktivieren, Hebel [1-4] zurücksetzen.

9 Wartung und Pflege

WARNING

Verletzungsgefahr, Stromschlag

Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdoseziehen!
Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorghäusers erfordern,)dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten. Nächstgelegene Adresse unter: www.festool.de/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.de/service

Folgende Hinweise beachten:

• Beschädigte Schutzeinrichtungen und Teile müssen sich gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nicht anders in der Betriebsanleitung angegeben ist.
  Um Splitter und Späne aus dem Elektrowerkzeug zu entfernen, Öffnungen absaugen. Sägespane und Kleinteile die sich im den Sägekanal verfangen, konnen leicht durch die Öffnung [12-4] Herausgeschoben werden.
  Zur Sicherung der Luftzirkulation die Kuhlluftöffnungen im Gehäuse stets frei und sauber halten.

Eine regelmäßige Reinigung der Maschinen, vor allem der Verstelleinrichtungen und der Führungen, stellt einen wichtigen Sicherheitsfaktor dar.

Das Gerät ist mit selbstabschaltbaren Spezialkohlen ausgerüstet. Sind diese abgenutzt, erfolgt eine automatische Stromunterbrechung und das Gerät kommt zum Stillstand.

9.1 Spanfänger austauschen [12]

Umeine ordnungsgemäß Staub- und Späneerfassung zu gewährleisten muss stets mit montiertem Spanfänger gearbeitet werden.
Schrauben [12-1] and der Schutzhaube lose, Spanfänger und Klemme abziehen.

Deutsch

Klemme [12-2] auf neuen Spanfänger aufsetzen.
- Spanfänger [12-3] inklusive Klemme an Schutzhaube anschrauben.

9.2 Tischeinlage ersetzen [13]

Abgenutzte Tischeinlagen stets austauschen. Maschine nie ohne Tischeinlagen verwenden.

Anlagemarkierung [13-3] für Winkel-schmiege abschrauben.
Schrauben [13-1] in Tischeinlage losen.
Tischeinlage [13-2] und Anlagemarkierung [13-3] ersetzen.
Schrauben wieder anbringen.
Prufen, ob die Positionsmarkierungen auf einer Linie liegen die zugleich im rechten Winkel zu den Anschlaglinealen verlaufen muss.

9.3 Schlaglichtfenster reinigen/tauschen (Teilweise Zubehör)

Das Schlaglicht SL-KS60 leuchtet die Schnittkante auf dem Werkstück aus. Bei staubintensiven Arbeiten kann die Leuchtleistung beeinträchtigt werden. Zum Reinigen wie folgt vorgenen [13]:

• Maschine in Arbeitsstellung bringen.
  Schlaglichtfenster [13-4] werkzeuglos herausziehen und reinigen/tauschen.
  Schlaglichtfenster wieder einsetzen. Schlaglichtfenster rastet hörbar ein.

10 Zubehör

Die Bestellnummern für Zubehör und Werkzeuge führen Sie in Ihr Frem Festool Katalog oder im Internet unter „www.festool.com".

Zusätzlich zu dem beschriebenen Zubehör bietet Festool weiteres umfangreiches System-Zubehör an, das Ihnen einen vielfältigen und effektiven Einsatz ihrer Sage gestattet, z.B.:

Kappanschlag KA-KS60
- Untergestell UG-KAPEX KS 60
- Schraubfübe A-SYS-KS60
- Spannverbindung für MFT SZ-KS
Winkelschmiege SM-KS60
Schlaglicht SL-KS60

10.1 Winkelschmiege SM-KS60 (teilweise Zubehör)

Mit der Winkelschmiege konnen beliebige Winkel (z. B. zwischen zwei Wänden) abgenommen werden. Die Winkelschmiege bildet bzw. die Winkelhalbierende.

Innenwinkel abnehmer [14A]

• Arretierung [14-2] öffnen.
  Schenkel [14-1] ausschwenken, um den Innewinkel abzunehmen.
• Arretierung schreiben.

Die gestrichelte Markierung [14-4] gibt die Winkelhalbierende an. Die Winkelhalbierende kann über die Außenkanten der Schmiege an

die Positionsmarkierungen auf dem Drehteller übertragen werden.

Außenwinkel abnehmen [14B]

• Arretierung [14-2] öffnen.
  Aluprofile [14-3] der Schenkel nach vorne schieben.
  Schenkel [14-1] ausschwenken, sodass die Aluprofile am AuBenwinkel anliegen.
  Arretierung schlieben.
  Aluprofile der beiden Schenkel wieder zur-rückschieben.

Winkel übertragen [15]

Winkelschmiege passgenau an eines der Anschlaglineale anlagen mit dem Daumen andrücken.
Drehknopf losen 2
Rasthebel einhängen 3
Drehteller schwenken 4, bis die Außenkante der Schmiege mit der Markierungdeckungsgleich ist 5

Dazu muss die Schmiege parallel zum Anschlag der Kappsäge verschoben werden. Schmiege gleichzeitig mit dem Daumen in der Grifmulde an das Anschlaglineal drucken.

Drehknopf schlieben 6, Winkelschmiege entfernen.

Winkel ist übertragen, Sägevorgang kann ein geleitet werden.

10.2 Sägeblätter, sonstiges Zubehör

Um entsprechliche Werkstoffe rasch und sauber schneiden zu konnen, bietet Ihnen Festool fur alle Einsatzfälle speziell auf ihre Festool Sage abgestimmte Sägeblätter an.

11 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung

zuführen. Geltende nationale Vorschriften be-achten.

Nur EU: Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Informationen zur REACH: www.festool.com/ reach

Contents

4 Technische gegevens

Trek- en afkortzaag KS 60 E
Service 1200 W
Stroomtoevoer 220-240 V~ 50-60 Hz
Toerental (onbelast)	1300 - 3500 min-1
Toerental max. [6]	5000 min-1
Verstekhoek max. 60° links/rechts
Hellingshoek max. 47/46° links/ rechts
Afmetingen zaagblad 216 x 2,3 x 30 mm
Gewicht conform EPTA-procedure 01:2014	17,8 kg

5 Toesteelementen

Seinte direkt in iljuset!

6.1 Första driftstarten

WARNING!

• Korrekt arbeitslage:

-Frampaanvandarsidan
Rakt framifrnan mot sagen
-Bredvid sagklingan

8.1 Spänna in arbeitsobjektet

Varning! Observera arbetsobjektets eigenskaper:

Risk for personskador
