Produkttype	Vann- og støvsuger
Merke	Starmix
Modell	NSG uClean ARDL1432
Mål (L x B x H)	42,5 x 39 x 64 cm
Vekt	10,2 kg
Beholderens volum	32 liter
Spenning	220-240 V
Frekvens	50/60 Hz
Effektforbruk (maks.)	1400 W
Beskyttelsesklasse	I (med jordet stikkontakt)
Volumstrøm ved slangen	147 m³/h
Undertrykk ved slangen	20 kPa
Filterareal	3400 cm²
Støynivå	85 dB(A)
Kabellengde	8 m
Kabeltype	H05VV-F 3G1,5
Støvklasse	L (for tørre, ikke-brennbare, helsefarlige støv med yrkeshygienisk grenseverdi >1 mg/m³)
Sugetyper	Tørt og vått
Hovedfilter	Filterpatron (FPP 3600 eller FPPR 3600)
Støvpose	Valgfri, for støvfri fjerning av finkornete materialer
Automatisk filterrengjøring	Ja, via elektromagnetiske vibrasjoner (AUTO-modus)
Spesialfunksjoner	Smart Stop (parkeringsbrems), blåsefunksjon, volumindikator, strømuttak med automatisk av/på
Vedlikehold og rengjøring	Rengjør utsiden med en fuktig klut og mildt rengjøringsmiddel; ikke bruk høytrykksspyler; vask og tørk filterpatronene fullstendig før gjenbruk
Sikkerhet	Elektrisk støtbeskyttelse (klasse I), flottørventil for automatisk stopp ved full beholder, nødstopp ved lekkasje eller skade
Reservedeler og reparasjon	Bruk kun originale Starmix-tilbehør og deler; reparasjoner må utføres av en fagperson
Generell informasjon	Kommersiell bruk (hoteller, skoler, sykehus, etc.); oppbevares innendørs, tørt og frostfritt

Ofte stilte spørsmål - NSG uClean ARDL1432 Starmix

Hvordan bruker jeg støvsugeren i våtmodus?

For å suge opp væsker, fjern først støvposen fra beholderen. Bruk hovedfilteret (patron eller skum) og vannmunnstykket. Åpne luftregulatoren på håndtaket litt og sett bryteren i posisjon I. Før du stopper, ta munnstykket ut av væsken for å suge opp rester av vann i beholderen.

Hva gjør jeg hvis sugekraften reduseres?

Kontroller først at lokket er ordentlig lukket. Deretter rengjør eller bytt hovedfilteret, støvposen (hvis den er full), og tøm beholderen. Sørg for at motorfilteret ikke er tett og at munnstykket, slangen eller slangen ikke er blokkert.

Hvordan rengjør jeg patronfilteret?

Slå av støvsugeren og trekk ut støpselet. Åpne lukkingen, fjern lokket, skru ut festeskruen og ta ut patronen. Rengjør den med vann uten å skade lamellene, og tørk den helt før du setter den inn igjen. Ikke bruk trykkluft.

Når skal jeg bruke AUTO-modus (automatisk filterrengjøring)?

Modus A muliggjør automatisk start og stopp via et elektrisk apparat koblet til stikkontakten. Ved kraftreduksjon blir filteret automatisk renset med vibrasjoner under en arbeidspause. Bruk den for ubemannet drift.

Hva betyr støvklasse L?

Klasse L (light) indikerer at støvsugeren er egnet for å suge tørt, ikke-brennbart, helsefarlig støv med yrkeshygienisk grenseverdi over 1 mg/m³. Ikke bruk den til eksplosive støv.

Hvordan tømmer jeg beholderen etter våtsuging?

Slå av støvsugeren og trekk ut støpselet. Åpne lukkingen, fjern lokket og slangen. Vipp beholderen for å tømme den. Rengjør beholderen med en fuktig klut om nødvendig. Sørg for at flottøren er ren og fungerer som den skal.

Hva gjør jeg hvis støvsugeren ikke slår seg på?

Kontroller at støpselet er godt satt i stikkontakten og at strømmen er på (test med et annet apparat). Hvis strømledningen er skadet, få den byttet av en fagperson. Sørg for at beholderen ikke er full (flottøren stanser suget) og at bryteren ikke står i posisjon A (som krever et tilkoblet verktøy).

Kan jeg bruke en skjøteledning med denne støvsugeren?

Ja, men sørg for at skjøteledningen er i god stand og egnet for effekten (maks. 16 A). Ikke legg ledningen på skarpe kanter og ikke knekk den. Hvis du bruker støvsugerens strømuttak, må total effekt (støvsuger + verktøy) ikke overstige 16 A.

Hvordan vedlikeholder jeg strømledningen?

Trekk aldri i ledningen for å koble fra; ta alltid i støpselet. Unngå å klemme, bøye eller føre ledningen over skarpe kanter. Hvis ledningen er skadet, må den byttes med en ledning av type H05VV-F 3G1,5 av samme lengde av en fagperson.

Hvordan oppbevarer jeg støvsugeren etter bruk?

Rull strømledningen forsiktig rundt de beregnede krokene. Rull sugeslangen og legg tilbehøret på plass. Lukk låsemekanismene på oversiden. Oppbevar apparatet på et tørt sted innendørs, frostfritt.

BRUKSANVISNING NSG uClean ARDL1432 Starmix

Dette er et adverselssymbol. Det advarer mod mulig fare for kvæstelser. Følg alle anvisninger, som er markeret med dette symbol, for at undgå kvæstelser eller livsfare. Adverselssymbolet ses altid sammen med signalordene FARE, ADVARSEL og PAS PÅ.

Symbol Signalord Beskrivelse

Undgå farer under vedligeholdelse og reparation

Kontroller før hvverbrug

Transport og opbevaring

Handter sugeren under vedligeholdelsen og rengoringen saledes, at der ici er fare for vedligeholdelsespersonalet og andre personer.

1 Viktiga sakerhetsanvisningar

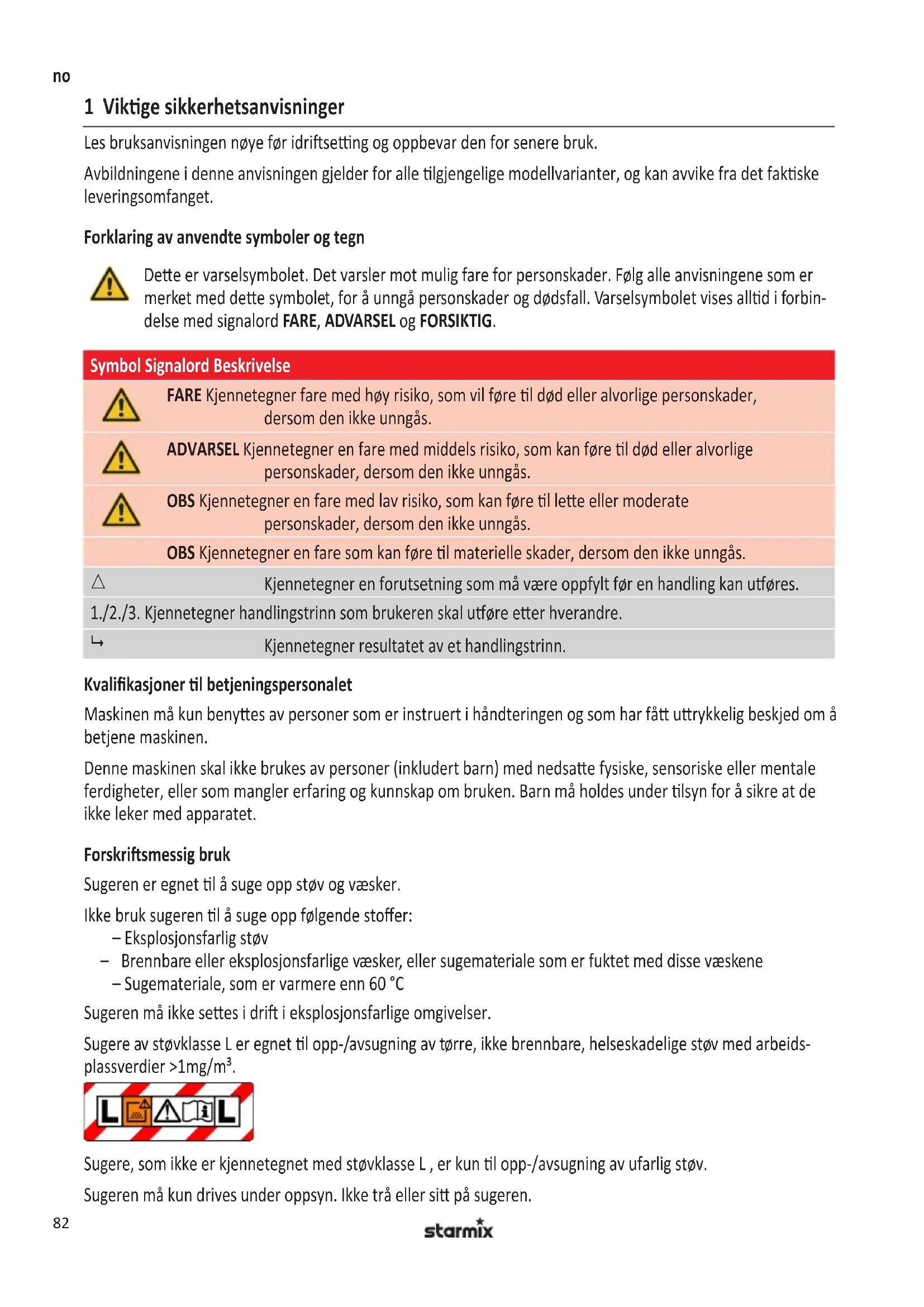

1 Viktige sikkerhetsanvisninger

Les bruksanvisingen nøye for idriftsetting og oppbevar den for senere bruk.

Avbildningene iijke anvisningen gjelder for alle tilgengelige modellvarianter, og kan avike fra det faktiske leveringsomfanget.

Forklaring av anvendte symboler og tegn

Dette er varselsymbolet. Det varsler mot mulig fare for personskader. Følg alle anvisingene som er merket med dette symbolet, for Å unngå personskader og dødsfall. Varselsymbolet vises alltid i forbindelse med signalord FARE, ADVARSEL og FORSIKTIG.

Symbol Signalord Beskrivelse

FARE Kjennetegner fare med høy risiko, som vil føre til ød eller alvorlige persorskader, dersom den ikke unngås.

ADVARSEL Kjennetegner en fare med middels risiko, som kan fore til død aller alvorlige personskader, dersom den ikke unngås.

OBS Kjennetegner en fare med lav risiko, som kan fore til lette aller moderate personskader, dersom den ikke unngås.

OBS Kjennetegner en fare som kan fore til materielle skader, dersom den ikke unngås.

Kjennetegner en forutsetning som mA vare oppfylt før en handling kan utfores.

1./2./3. Kjennetegner handlingstrinn som brukeren skal utfore etter hverandre.

Kjennetegner resultatet av et handlingstrinn.

Kvalifikasjoner til betjeningspersonalet

Maskinen må kun benyttes av personer som er instruert i handteringen og som har fätt uttrykkelig beskjed om Å betjene maskinen.

Denne maskinen skal ikke brukes av personer (inkludert barn) med nedsatte fysiske, sensoriske eller mentale fertigheter, aller som mangler erfaring og kunnskap ombruken. Barn på holds under tilsyn forå sikre at de ikke leker med apparatet.

Forskiftsmessig bruk

-Eksplosjonsfarlg stov

Brennbare ell erksplosjonsfarlige vasker,ller sugemateriale som er fuktet med disse vaskene

-Sugematerialie, som er varmere enn 60^

Sugere av støvklasse L er egnet til opp-/avsugning av tørre, ikke brennbare, helseskadelige støv med arbeids- plassverdier >1mg / m^3

Sugere, som/DD er kjennetegnet med stovklasse L, er kun til opp-/avsugning av ufarlig stv.

Sugeren mä kun drives under oppsyn. Ikke trå eller sitt på sugeren.

Denne maskinen er beregnet for næringsmessig bruk, for eksempel for bruk i hoteller, skoler, sykehus, fabrikker, butikker, kontorer og utleievirksomhet.

Produsenten er ikke ansvarlig for skader som oppstår som følge av misbruk, ikke-forskriftsmessig bruk eller ikke-forskriftsmessig reparasjon.

Unngåfarergrunnetstrømslag

Spenningen som er angitt på typeskiltet på stemme overens med nettspenningen. Sugeren på kun kobles til på en tilstrekkelig sikret stikkontakt.

I følgende tilfeller ma sugeren slås av og nettstøpselet trekkes ut:

• När detkommen ut skum eller væske
  Ved lengre arbeideavbrudd og fetter hver bruk
• Før hvert vedlikehold eller omstilling

Ved frakobling ma det kun trekkes i nettstøpselet, aldri i nettilkoblingsledningen. Aldri ta på nettstøpselet med våte hender.

Ikke apne sugeren utendors ved regn ell er tordenvaer. Innsiden av dekselet skal alltid holdes tort.

Bruken av andre børster kan forringe sikkerheten. Ikke la elektrobørster kommt i kontakt med nettilkoblingsledningen.

Kun for sugere av stovklasse L: Sorg for tilstrekkelig ventilasjon, när avtrekksluften tilbakefores i rommet (folg gjeldende nasjonale forskritter).

Ved bruk i bedrifter innen næringsmiddelbransjen: Rengjør og desinfisere sugeren umiddelbart etter bruk, for a forebygge bakterievekst.

Unngåfarervedvedlikeholdogreparasjon

Sorg for at reparasjoner kun utfores av fagpersonell. Bruk kun original-tilbehør- og resedeler.

2 Ffor den fpre idrftsettings

Montere sassen

Se bilde B.

1. Kontroller at innholdet er fullstendig ved utpakking.

2. Transportskader m' straks meldes til forhandleren.

3 Drift

Pase for hve idriftsetting

Forsikre deg om at følgende forutsetninger er oppfylt:

Alle filtrer e satt inn og seksadet.

Driftstyper

Drifttype (avhengig av utstyr) Beskrivelse Bryterstilling
Av Stikkontakt spenningsførende 0
På Stikkontakt spenningsførende, manuell drift	I
Minimal sugeeffekt Sugeren:går med lav effekt ECO
Maksimal sugeeffekt Sugeren:går med maksimal effekt MAX
Beredskapsdrift for innkoblingsautomatikk, trinnløs turtallsregulator ECO-MAX	Sugeren kobles inn og ut av elektroverktøyet	A
Beredskapsdrift for innkoblingsautomatikk, trinnløs turtallsregulator ECO-MAX, automatisk filterrengjøring	Ved avtakende sugeeffekt blir filteret rengjort i arbeidspausene (= utkoblet elektroverktøy)	A

Automatisch rengjöring (avhengig av utstyrsvariant)

Sugeren er utstyrt med elektromagnetisk filterrengjring, som sørger for at støvet som fester seg automatisk ristes av filterpatronen.

Suge tørre stoffer

Nødvendig utrustning Merknader
Hovedfilter (filterpatron)	Suger, filtre og tilbehør må vår tørre. Bruk et separat hovedfilter ved hyppig skifte mellom+våt- og tørrsuging.
Filterpose for støvfri fjerning av finkornet sugematerialie	For oppssuging av sot, sement, gips, mel eller lignende støv: Sett inn filterposen i smussbeholderen, slick at støv ikke heftes fast og danner avleiringer.
Tilbehør avhengig av bruksområde

1. Still inn onsket driftstype pa bryteren.

Sugerer driftsklar.

1. Still inn sugekraften ved ä velge mellom følgende muligheter (avhengig av utrustning):

2. Sett bryteren i stilling ECO
   Still inn turtallet pa bryteren
   Stille inn sideluftspjeldet pa händtaksrøret

Suge væsker

Bruk stikkontakten på sugere med inn-/utkoblings automatikk (bryterstilling A) for tilkobling av elektroverktøy.

Sugeren kobles inn og ut av elektroverktøyet. I bryterstilling 0 kan stikkontakten brukes som skjøteledning, f. eks. for en lampe.

Tilkoblet effekt: Suger + elektronikty = maks 16 A (verdi avhengig av landsvariant, overhold de tekniske data).

ADVARSEL!

Fare for personskade grunnet automatisk oppstart av elektroverktøy.

1. Før tilkobling: Slå av elektroverktøyet.

Smart Stop

Se bilde D.

Smart Stop byr pà flere funksjoner:

• Händtak for tømming av smussbeholderen
  Rampefunksjon for kjøring over hindringer

Blasefunksjon

Se bilde E.

Bruk blasefunksjonen kun til rengjøring, støvfjerning og tørking av maskiner og innretninger.

Volumströmindikator

Se fig.F.

Volumströmindikatoren lyser ved full beholder eller tilstopping på sugeslangen.

Etter at arbeidet er utfør

Se bilde G.

1. Rull sammen nettilkoblingsledningen og sugeslangen.
2. Oppbevar tilbehør i tilbehørdepotet.

Transport og oppbevaring

1. Lukk lase n til sugerens overdel for transport.
2. Ta hensyn til sugerens vekt, spesielt ved fylt smussbeholder.
3. Ikke velt sugeren nár det befinner seg væske i smussbeholderen.
4. Oppbevar sugeren tort og frostfritt i innvendige rom.

4 Feilsøking og reparasjon

Ikke foreta videre ingrep, ta kontakt med kundeservice.

5 Vedlikehold

Se bilde H-I-J-K.

Ved vedlikehold og rengjøring av sugeren ma den behandles sik, at det ikke oppstår noen fare for betjeningspersonellet og andre personer.

Kun for sugere av stovklasse L

Ved vedlikehold foretatt av brukeren ma sugeren

• tas fra haverandre,
  rengjores og

• vedlikeholds

i den grad det kan utfores uten at det utgjor en fare for vedlikeholdspersonalet og andre personer.

Egnede forsiktighetsforanstaltninger omfatter

Rengjoring for demontering,
- Sørg for filtriert tvangsventilasjon på stedet der sugen skal demonteres,
- rengjöring av vedlikeholdsområdet og
- egnet personlig verneutstyr.

Sorg for at fagpersonell minst en gang i Året gjennomfører en teknik kontroll, f. eks. for skader på filteret, luftettheten til sugeren og funksjonen til kontrollinnretningene.

Forurensede gjenstander

När vedlikeholds- og reparasjonsarbeider utfores mä alle forurensede gjenstander som/DDke kunne rengjores tilfredsstellende skrote (avfalshandteres). Slike gjenstander må legges i tette poser i overensstemmelse med geldende bestemmelse for handtering a slikt avfall.

Temme beholderen

Bare tillatt ved stov med arbeidsplssverdier >1mg / m^3

1. Slå av sugeren, trekk ut strømstøpselet.
2. Apne dekslene.
3. Ta deksel og sugeslange av fra beholderen.
4. Vipp ut beholderen.

Utskiftning av filterpatronen

Se bilde, J.

1. Slå av sugeren, trekk ut strømstøpselet.
2. Apne dekslene.
3. Ta deksel av fra beholderen.
4. Løsne strammeskruen.
5. Demontere filterpatronen.
6. Ny filterpatronen fores rett gjenomm kabinettet til den gar ingrep.
7. Trekk til strammeskruen.

Avfallshandtering av filterpatroner, filterposer erer avfallsponser

Avfallshandteringen av filterpatroner, filterposer erer avfallsposer mskje i samsvar med de nasjonale forskrif- tene.

Rengjor

Ikke rengjør sugeren med en høytrykksspyler. Bruk kun en fuktig klut og milde rengjøringsmidler for rengjøring. Syre, aceton og Iøsemidler kan.fore til etseskader på sugerens deler.

Rengjør filterpatronen regelmessig, derved ma lamellene ikke skades. En våt rengjort filterpatron ma først settes inn igjenningar er helt tørr. Ikke rengjør eller tørk filterpatroner med trykkuft.

6 Deponering

Brukte apparater inneholder verdifulle materialer som er egnet til gjenvinning. Sugeren skal ikke kastes som husholdningsavfall, men skal avfallsändteres på faglig korrekt på gjennom egnede oppsmanglingssystemer, f. eks. kommunens innsamlingssted.

7 Originaltilbehør

Beskrivelse Bestillingsnr.	NSG uClean 14.. / LD 14.. / ADL 14..	Bestillingsnr. NSG uClean ARDL 14..
Filterpatron FPP 3600 415109 (540986)
Filterpatron FPPR 3600 413464 (529776)

8 Tekniske data

		NSG uClean 14..	NSG uClean LD 14..	NSG uClean ADL / ARDL 14..
Spenning V 220-240 220-240 220-240
Frekvens Hz 50/60 50/60 50/60
Effektopptak (maks.)	W	1400	1400	1400
Beskyttesesklasse		II ☑	II ☑	I ☒
Volumstrøm: ved viften	m³/h	248,4	248,4	248,4
Volumstrøm: ved slangen	m³/h	147	147	147
Vakuum: ved viften	kPa	26	26	26
Vakuum: ved slangen	kPa	20	20	20
Filterflate	cm²	2950	2950	2950 / 3400
Støy	dB(A)	85	84	85
Nettilkopingsledning: Type		H05VV-F 2x1,0	H05VV-F 2x1,0	H05VV-F 3G1,5
Nettilkopingsledning: Lengde	m	8	12	8

	Beholdervolum I	Dimensjoner cm (l x b x h)	Vekt kg
NSG 1420	20	41,7 x 39 x 55	8,9
NSG 1432	32	41,7 x 39 x 64	9,3
NSG 1445	45	48,3 x 48,3 x 79	12,4
NSG LD-1422	22	46,1 x 43 x 57	10,3
NSG LD-1420	20	42,5 x 39 x 55	9,2
NSG LD-1432	32	42,5 x 39 x 64	9,5
NSG LD-1435	35	46,1 x 43 x 70,3	11,0
NSG LD-1445	45	48,3 x 48, x 79	12,8
NSG ADL-1420	20	42,5 x 39 x 55	8,9
NSG ADL-1432	32	42,5 x 39 x 64	9,3
NSG ADL-1445 45 48,3 x 48,3 x 79 12,6
NSG ARDL-1432 32 42,5 x 39 x 64 10,2
NSG ARDL-1435 35 46,1 x 43 x 70,3 11,8
NSG ARDL-1445 45 48,3 x 48,3 x 79 13,3
NSG ARDL-1455 KFG 55 53 x 51 x 99 20,0

（20

9 EF-samsvarserklæring

EF-samsvarserklæring
Vi erklær hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EFdirektivene, med hensyn til ähn design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten+vårt samtykke, mister这部分 erklæringen sin gyldighet.
Produkt: Suger for tør og vätt materiale
Type: NSG
Apparats konstruksjonstype er i samsvar med følgende gjeldende bestemmelser:	EU-maskindirektiv 2006/42/EG EU-direktiv EMV 2014/30/EG
Anvendte overensstemmende normer: EN 60335-1:2012, EN 60335-2-69:2012, EN 62233:2008, EN 62233 BER.1:2008, EN 55014-1:2006+A12009+A2:2011, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013, EN 55014-2:1997+A1:2001+A2:2008
Anvendte nasjonale standarder og tekniske spesifikasjoner:	DIN EN 60335-1 (VDE 0700-1):2012-10, DIN EN 62233 (VDE 0700-366):2008-11, DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04, DIN EN 55014-1 (VDE 0875-14-1):2012-05, DIN EN 61000-3-2 (VDE 0838-2):2010-03, DIN EN 61000-3-3 (VDE 0838-3):2014-03, DIN EN 55014-2 (VDE 0875-14-2):2009-06
Dokumentasjonsansvarlig: ELECTROSTAR GmbH, Stuttgarter Straße 36, 73262 Reichenbach/Fils, Germany
Carsten Gresser
Head of Quality Assurance
