NAVODILA ZA UPORABO NSG uClean ARDL1432 Starmix

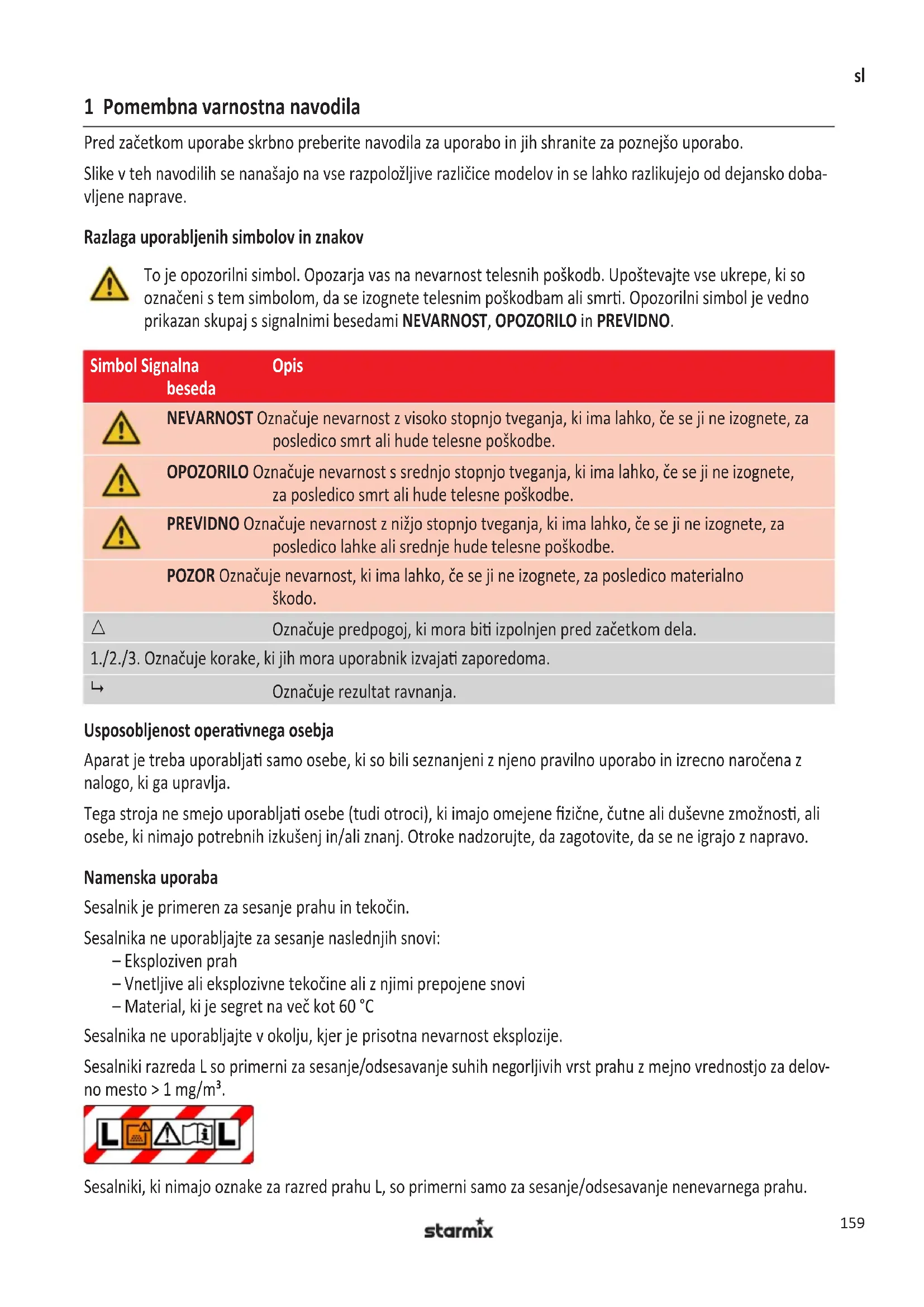

1 Pomembna varnostna navodila

Pred začetakom uporabe skrbno preberite navodila za uporabo in jih shranite za poznejso uporabo.

Slike v teh navodilih se nanašajo na vse razpoložljive razlicice modelov in se lahko razlikujejo od dejansko dobavljene naprave.

Razlaga uporabljenih simbolov in znakov

To je opozorilni symbol. Opozarja vas na nevarnost telesnih poskodb. Upostevaljte vse ukrepe, ki so oznaceni s tem simbolom, da se izognete telesnim poskodbam ali smrti. Opozorilni symbol je vedno prikan zukaj s signalnimi besedami NEVARNOST, OPOZORILO in PREVIDNO.

Simbol Signalna Opis beseda
!	NEVARNOST Oznacuje nevarnost z visoko stopnjo tveganja, ki ima lahko,Če se ji ne izognete, za posledico smrt ali hude telesne poškodbe.
!	OPOZORILO Oznacuje nevarnost s srednjo stopnjo tveganja, ki ima lahko,Če se ji ne izognete, za posledico smrt ali hude telesne poškodbe.
!	PREVIDNO Oznacuje nevarnost z nižjo stopnjo tveganja, ki ima lahko,Če se ji ne izognete, za posledico lahke ali srednje hude telesne poškodbe.
	POZOR Oznacuje nevarnost, ki ima lahko,Če se ji ne izognete, za posledico materialno škodo.
△	Oznacuje predpogoj, ki mora biti izpoljen pred začetakom dela.
1./2./3. Oznacuje korake, ki jih mora uporabnik izvajati zaporedoma.
←	Oznacuje rezultat ravanja.

Usposobljenost operativnega osebja

Aparat je treba uporabljati samo osebe, ki so bili seznanjeni z njeno pravilno uporabo in izrecno naročena z nalogo, ki ga upravlja.

Tega stroja ne smejo uporabljati osebe (tudi otroci), ki imajo omejene fizične, šcutne ali duševne zmožnosti, ali osebe, ki nimajo potrebnih izkušenj in/ali znanj. Otroke nadzorujte, da zagotovite, da se ne igrajo z napravo.

Namenska uporaba

Sesalnik jeprimeren za sesanje prahu in tekočin.

Sesalnika ne uporabljajte za sesanje naslednjih snovi:

-Eksploziven prah
Vnetljive ali eksplozivne tekocine ali z njimi prepojene snovi
- Material, ki je segret na vec kot 60^

Sesalnika ne uporabljajte v okolju, kjer je prisotna nevarnost eksplozije.

Sesalniki razreda L so primerni za sesanje/odsesavanje suhih negorljivih vrst prahu z是我国 vrednostjo za delovno mesto >1mg / m^3

Sesalniki, ki nimajo oznake za razred prahu L, so primerni samo za sesanje/odsesavanje nenevarnega prahu.

sI

Sesalnik uporabljajte samo pod nadzorom. Ne plezajte ali sedite na sesalniku.

Ta stoj je predviden za obrtno uporabo, na primer za hotele, sole, bolnišnice, tovarne, trgovine, pisarne in dajanje v najem.

Proizvajalec ni odgovoren za škodo, ki bi nastala zaradi nenamenske ali nestrokovne uporabe ali zaradi nestro-kovnega popravila.

Izognite se nevarnostim zaradi elektricnega udara

Napetost na tipski tablici se mora ujemati z omrežno napetostjo. Sesalnik prikljucite samo v vticnico s primerno varovalko.

Prikljucnega kabla ne volecite preko ostrih vogalov, ne prepogibajte in ne stiskajte. Poškodovani priključni kabel je treba zamenjati s kablom izvedbe, ki je navedena v poglavju «Tehnici ni podatki«.

Sesalnika in opreme ne začnite uporabljati v naslednjih priterih:

• Priključni kabel ali podaljšek jePokvarjen ali razpokan.
• Sesalnik je vidno poskodovan, na primer razpoke v ohišju.
• Če sumite, da je na napravi prišlo do nevidne okvare, na primer po padcu.

V naslednjih primerih izklopite sesalnik in izvlecite omrežni vtič:

• Če iz sesalnika začne uhajati pena ali tekocina
  -V primeru daljse prekinitve dela in po vsaki uporabi
  Pred vsakim vzdrrzevanjem ali spreminjanjem opreme

Pri izklopu nikoli ne volecite za napajalni kabel, vedno potegnite za vtic. Elektricnega vtica se nikoli ne dotikajte z mokrimi rokami.

Sesalnika nikoli ne odpirajte na prostem v dežju ali nevihti. Poskrbite, da je notranjostPokrova vedno suha.

Uporablajte samo šcěte, ki so priložene sesalniku ali ki so določene v navodilih za uporabo. Uporaba drugih šcětk lahko vpliva na varnost. Elektricne šcěte varujte pred stikom z napajalnim kablam.

Izognite se nevarnostim med delovanjem

Samo za sesalnike z razredom prahu L: Pazite na zadostno izmenjavo zraka, kadar se izpušni zrak vrne v prostor (upostevejte veljavne nacionalne predpise).

Pred začetakom dela uporabnike obvestite o naslednjem:

• Uporaba sesalnika
• Nevarnosti, ki izhajajo iz vsesanih snovi
• Varna pritrditev vsesanih snovi

Funkcije pihanja ne uporablajte v zaprtih prostorih. Delajte samo s cisto sesalno cevjo. Ne dvigujte zdravju skodljivega prahu. Ne vdiuhjte prahu.

Pri uporabi v obratih za predelavo zivil: Sesalnik po uporabi takoj očistite in razkužite, da preprečite okuzbo.

Izognite se nevarnostim med vzdrževanjem in popravili

Popravila prepustite izključno strokovnjakom. Uporablajte samo originalno dodatno opremo in nadomestne dele.

2 Pred prvim zagonom

Sestavljanje

Glejte sliko B.

1. Pri odstranjevanju embalaže preverite ali so prisotni vsi deli.
2. Škodo pri prevozu takoj prijavite prodajalcu.

3 Uporaba

Upostevajte pred vsakim zagonom

Poskrbite, da bodo izpolnjeni naslednji pogoji:

Sesalnik, priključni kabel, sesalna cev in oprema niso poskodovani.

Vsi filtri so vstavljen in nepoškodovani.

Načini delovanja

Način delovanja (glede na različico opreme) Opis Položaj stikala
Izklop Vtičnica je pod napetostjo 0
Vklop Vtičnica je pod napetostjo, ročno delovanje		I
Minimalna moč sesanja Sesalnik deluje z majhno močjo ECO
Največja moč sesanja Sesalnik deluje z veliko močjo MAX
Pripravljenost za vklopno avtomatiko, brezstopenjska nastavitev vrtljajev ECO-MAX	Sesalnik se vključi ali izključi z orodjem na elektriko	A
Pripravljenost za vklopno avtomatiko, brezstopenjska nastavitev vrtljajev ECO-MAX, samodejno Čišćenje filtra	Ob poslabšanju sesalne moči se med prekinitvami dela (= izključeno električno orodje) očisti filter	A

Samodejno ciscenje (glede na razlicico opreme)

Sesalnik je opremljen z elektromagnetnim ciscenjem filtra, ki s filtrskega vložka s tresenjem samodejno odstrani prah.

Sesanje suhih snovi

Potrebna oprema Opombe
Glavni filter (filtrski vložek) Sesalnik, filter in oprema morajo biti suhi. Pri pogostih preklopih med mokrim in suhim sesanjem uporabljajte ločeni glavni filter.
Filtrska vrečka za brezprašno odstranjevanje drobnozrnath ih vsesanih snovi	Za sesanje saj, cementsa, mavca, moke in podobnih vrst prahu: Filtrsko vrečko vstavite v posodo za prah, da se prah ne oprime in naredi skorjo.
Oprema je odvisna od načina uporabe

1. Na stikalu nastavite zeleni nacin delovanja.

Sesalnik je pripravljen za sesanje.

1. Za nastavitev moci sesanja izbirajte med naslednjimi moznostmi (odvisno od opreme):

Stikalo preklopite v položaj ECO
- Na stikalu nastavite vrtljaje
Na cevi z rocajem nastavite drsnik za obvod zraka

Sesanje tekočin

Količina tekovičine Potrebna oprema

Malo tekocrine Glavni filter (filtrski vlozek)

Soba za vodo

Veliko tekocine Glavni filter (pena)

Soba za vodo

1. Pred sesanjem tekočin filtrsko vrečko odstranite iz posode za umazanijo.
2. Na cevi z rocajem malo odprite drsnik za obvod zraka.
3. Stikalo preklopite v položaj I.

Pred izklopom sesalnika:

1. Sesalno šobovzemite iz tekocine.

Preostala voda v sesalni cevi se vsea v posodo in ne more izteci.

Ko se nenadoma izgubi sesalna moč in se povečaje vrtlaji motorja (spremenjen zvok motorja), je sesanje preki-nil ventil s plovcem: Posoda je polna.

1. Izklopite sesalnik.
2. Izpraznite posodo za umazanijo in filtrski vlozek.

Prikljucitev elektricnega orodja

Glejte sliko C.

Vtičnico na sesalnikih z vklopno avtomatiko (položaj stikala A) uporabite za priključitev elektrčnih orodij. Sesalnik se vključi ali izključi z orodjem na elektriko. Ko je stikalo v položaju 0, lahko vtčnico uporabljate kot podaljšek, na primer za luč.

Prikljucna vrednost: Sesalnik + elektricno orodje = najv. 16 A (vrednost je odvisna od države, upostevajte tehnici ne podatke).

OPOZORILO!

Vtčnica na sesalniku je vedno pod napetostjo.

Nevarnost telesnih poskodb zaradi samodejnega zagona elektrichega orodja.

1. Pred prikljucitvijo: Izklopite elektricno orodje.

Pametna zaustavitev

Glejteslikod.

• Ročaj za praznjenje posode za umazanijo
  -Funkcija klancine za voznjo cze ovire

Pihalna funkcija

Glejte sliko E.

Pihalno funkcijo uporablajte samo za ciscenje, odprasevanje in susenje strojev ter naprav.

Prikaz prostorninskega pretoka

Glejte sliko F.

Ko je posoda polna ali ce se zamaşi sesalna cev,zasveti prikaz prostorninskega pretoka.

Po delu

Glejte sliko G.

1. Navijte priključni kabel in sesalno cev.
2. Opremo shranite v prostor za opremo.

Prevoz in postavitev

1. Pred prevozom zaprite zapore na zgornjem delu sesalnika.
2. Upostevajte tezo sesalnika, zlasti pri napolnjeni posodi za umazanijo.
3. Sesalnika ne prevračajte, Če je v posodi za umazanijo tekočina.
4. Sesalnik hranite na suhem in zašitenega pred zmrzovanjem.

4 Iskanje napak in popravila

Motnja Vzrok Odpravljanje
Popuščanje moči sesanja Pokrov ni pravilno zaprt ZapritePokrov
	Zamazan filter Očistite
	Polna filtrska vrečka Zamenjajte
	Posoda je polna Izpraznite
	Zaščitni filter motorja je zamašen Očistite
	Šoba, cev ali gibka cev so zamašeni Očistite
Sesalnik ne steće Vtič ni v vtičnici Priključite
	Ni omrežne napetosti Preverite varovalko
	Pokvarjen priključni kabel	Dajte ga zamenjati
	Sprožilo se je tipalo vode/plovec	Izpraznite posodo
	Stikalo je v položaju A	Stikalo preklopite v položaj I
Sesalnik ne steće ob vklopu elektricnegа orodja	Elektricno orodje ni priključeno v vtičnico na sesalniku	Elektricni vtič priključite v vtičnico na sesalniku
	Stikalo ni v položaju A	Stikalo preklopite v položaj A

Ne opravite nobenih dodatnih ukrepov, namesto tega se obrnite na servisno sluzbo.

5 Vzdrževanje

GlejteslideH,I,J,K.

Pri vzdhrzevanju in ciscenju sesalnik uporabljaje tak, da ni nevarosti za vzdhrzevalno osebe in druge osebe.

Samo za sesalnike z razredom prahu L

Za vzdrrzevanje s strani uporabnika je treba sesalnik

-razstaviti,
- očistiti in
- vzdrzevati,

sI

tako da pri tem ne povzroćamo nevarnosti za vzdřevalno osebje in druge osebe.

Upostevajte primerne previdnostne ukrepe

• Čišćenje pred razstavljanjem
• Poskrbite za primerno prisilno odzračevanje za prostor, kjer se sesalnik razstavlja
  -Ocistite vzdrrzevalno obmoce je
• Primerna osebna zašcitna oprema

Najmanj enkrat letno zahevajte strokovni tehnici pregled, na primer preverjanje poškodovanosti filtra, zrakotesnosti sesalnika in pravilnega delovanja elementov za upravljanje.

Onesnaženi predmeti

Pri izvajanju vzdhrzevalnih del in popravil morate odstraniti vse onesnažene predmete, ki jih ni mogoce zadovoljivo očistiti. Takšne predmete morate zavreči v neprepustnih vreckah, ki so skladne z veljavnimi dolocili za odstranjevanje takšnih odpadkov.

Praznjenje posode

To je dovoljenoismo za vrste prahu z mejno vrednostjo za delovno mesto >1mg / m^3

1. Izključite sesalnik in izvlecite omrežni vtič.
2. Odpritzapirala.
3. S posode odstranitePokrov in sesalno cev.
4. Iztresite posodo.

Zamenjava filtrskih vlozek

Glejte sliko J.

1. Izključite sesalnik in izvlecite omrežni vtič.
2. Odpritzapirala.
3. S posode odstranitePokrov.
4. Popustite privijte vijake.
5. Odstranjevanje filtrskega vlozek.
6. Svinec nov filter vlozek naravnost, dokler se ne ustavi na ohisju.
7. Vijak privijte vijake.

Odstranjevanje filtrskih vložkov, filtrskih vrečk in vrečk za odstranjevanje

Filtrski vložek, filtrsko vrečko ali vrečko za odstranjevanje odstranite skladno z nacionalnimi predpisi.

Ciscenje

Sesalnika ne Čistite z visokotlačnim Čistilnikom. Za Čišćenje povrsine uporabite samo navlăzeno krpo z blagim Čistilom. Kisline, aceton in topila lahko povzroćijo razjede na delih sesalnika.

Redno Čistite filtrski vložek, pri tem pa pazite, da ne poskodujete lamel. Mokro očišćeni filtrski vložek znova vstavite šele, ko je popolnama suh. Filtrskih vložkov ne Čistite ali susite s stisjenim zrakom.

6 Odlaganje

Stare naprave vsebujejo uporabne materiale, ki so primerni za recikliranje. Sesalnika ne zavrzite med obicajne hišne opadke, namesto tega ga strokovno oddajte preko primernih zbiralnih systemov, nth. preko komunalnega zbirnega mesta.

7 Originala oprema

Opis Naročn. Št.	NSG uClean 14.. / LD 14.. / ADL 14..	Naročn. Št. NSG uClean ARDL 14..
Filtrskih vložek FPP 3600 415	109 (540986)
Filtrskih vložek FPPR 3600 413464	(529776)

8 Tehnici podatki

	NSG uClean 14..	NSG uClean LD 14..	NSG uClean ADL / ARDL 14..
Napetost V 220-240 220-240 220-240
Frekvenca Hz 50/60 50/60 50/60
Nazivna moč (max.) W 1400	1400	1400
Zaščitni razred	II ☐	II ☐	I ☒
Zračni volumski tok: na m³/h ventilatorju	248,4	248,4 248,4
Zračni volumski tok: na cevi m³/h	147	147	147
Podtlak: na ventilatorju kPa	26	26	26
Podtlak: na cevi kPa	20	20	20
Povrsina filtrà	cm²	2950	2950 / 3400
Raven hrupa dB(A)	85	84	85
Omrežni priključek: Tip	H05VV-F 2x1,0	H05VV-F 2x1,0	H05VV-F 3G1,5
Omrežni priključek: Dolžina m	8	12	8
	Volumen posode l	Mere cm (dolžina x š x v)	Teža kg
NSG 1420	20	41,7 x 39 x 55	8,9
NSG 1432	32	41,7 x 39 x 64	9,3
NSG 1445	45	48,3 x 48,3 x 79	12,4
NSG LD-1422	22	46,1 x 43 x 57	10,3
NSG LD-1420	20	42,5 x 39 x 55	9,2
NSG LD-1432	32	42,5 x 39 x 64	9,5
NSG LD-1435	35	46,1 x 43 x 70,3	11,0
NSG LD-1445	45	48,3 x 48, x 79	12,8
NSG ADL-1420	20	42,5 x 39 x 55	8,9
NSG ADL-1432	32	42,5 x 39 x 64	9,3
NSG ADL-1445	45	48,3 x 48,3 x 79	12,6
NSG ARDL-1432	32	42,5 x 39 x 64	10,2
NSG ARDL-1435	35	46,1 x 43 x 70,3	11,8
	Volumen posode I	Mere cm (dolžina x š x v)	Teža kg
NSG ARDL-1445 45 48,3 x 48,3 x 79 13,3
NSG ARDL-1455 KFG 55 53 x 51 x 99 20,0

9 Izjava ES o skladnosti

Izjava ES o skladnosti
S to izjavо potrujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljinim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, če kdo napravo spremeni brez našega soglasja.
Izdelek: Sesalnik za mokro in suho sesanje
Tip: NSG
Konstrukcija naprav ustreza naslednjim zadevnim določilom:	Direktiva o strojih 2006/42/ES Direktiva o elektromagnetni združljivosti 2014/30/ES
Uporabljeni harmonizirani standardi: EN 60335-1:2012, EN 60335-2-69:2012, EN 62233:2008, EN 62233 BER.1:2008, EN 55014-1:2006+A12009+A2:2011, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013, EN 55014-2:1997+A1:2001+A2:2008
Uporabljeni državni standardi in tehnicipecificifikacije:	DIN EN 60335-1 (VDE 0700-1):2012-10, DIN EN 62233 (VDE 0700-366):2008-11, DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04, DIN EN 55014-1 (VDE 0875-14-1):2012-05, DIN EN 61000-3-2 (VDE 0838-2):2010-03, DIN EN 61000-3-3 (VDE 0838-3):2014-03, DIN EN 55014-2 (VDE 0875-14-2):2009-06
Pooblašćenec za dokumentacijo: ELECTROSTAR GmbH, Stuttgarter Straße 36, 73262 Reichenbach/Fils, Germany
Carsten Gresser
01.09.2016	Head of Quality Assurance

1 Vazne sigurnosne napomene

Upute za uporabu pomno procitajte prije prvog pustanja u rad i sacvajte za kasnije citanje.

Slike u ovim uputama odnose se na sve raspoložive varijante modela i mogu odstupati od stvarnog sadržaja isporuke.

Samo za usisavace razreda praseine L

Usisivaci za klasu prase L namenjeni su za usisavanje / odsisavanje suvih, nezapaljivih, po zdravlje opasnih vrsta praseina sa granicnim radnim vrednostima >1mg / m^3

Usisivači koji nemaju oznaku za klasu prăsine L podesni su samo za a usisavanje / odsisavanje bezopasnih vrsta prăsine.

Usisivač koristi samo pod nadzorom. Zabranjeno je penjati se ili sedati na usisivač.

4 Trazenje greške i popravka

Smetnje Uzrok Otklanjanje
Smanjena usisna snaga Poklopac nods pravilno zatvoren ZatvoritiPoklopac
	Filter je zaprljan Očistiti
	Filterska vrećica je puna Zameniti
	Posuda je puna Isprazniti
	Filter za zašitu motora je zapušen Očistiti
	Zapušena mlaznica, cev ili crevo Očistiti
Usisivač se nePokrece Mrežni utićešne je u utičnici Utaknuti
	Mreža je bez napona Proveriti osigurač
	Prikljucni mrežni kabl je Zameniti novim neispravan
	Isključen je senzor vode/plovak Ispraznite posudu
	Prekidač u poziciji A Prekidač postaviti na poziciju l
Usisivač se nePokrece kod uključivanja elektricnog alata	Elektricni alat nods uključen preko utičnice na usisivaču Mrežni utićešutaknuti u utičnicu na usisivaču
	Prekidač nods u poziciji A Prekidač postaviti na poziciju A

Ne preduzimatnikakve dalje radnje,vekkontaktirati servis.

5 Servisiranje

Vidi sl. H-I-J-K.

Kod odrzavanja i ciscenja usisivaem rukovati na nacin koji nece ugroziti osoblje i druga lica.

Samo za usisivace za klasu prasine L

Za oderzavanje potrebno da korisnik usisivač

• rastavi,
  -oisti i
  -iodržavan,

ukoliko je to moguce, bez da pri tom doe do ugrozavanja osoblja koje vrsi odrzavanje ili drugih lica.

Vartotojai kvalifikacija
