NÁVOD K OBSLUZE NSG uClean ARDL1432 Starmix

Oproznianie pojemnika

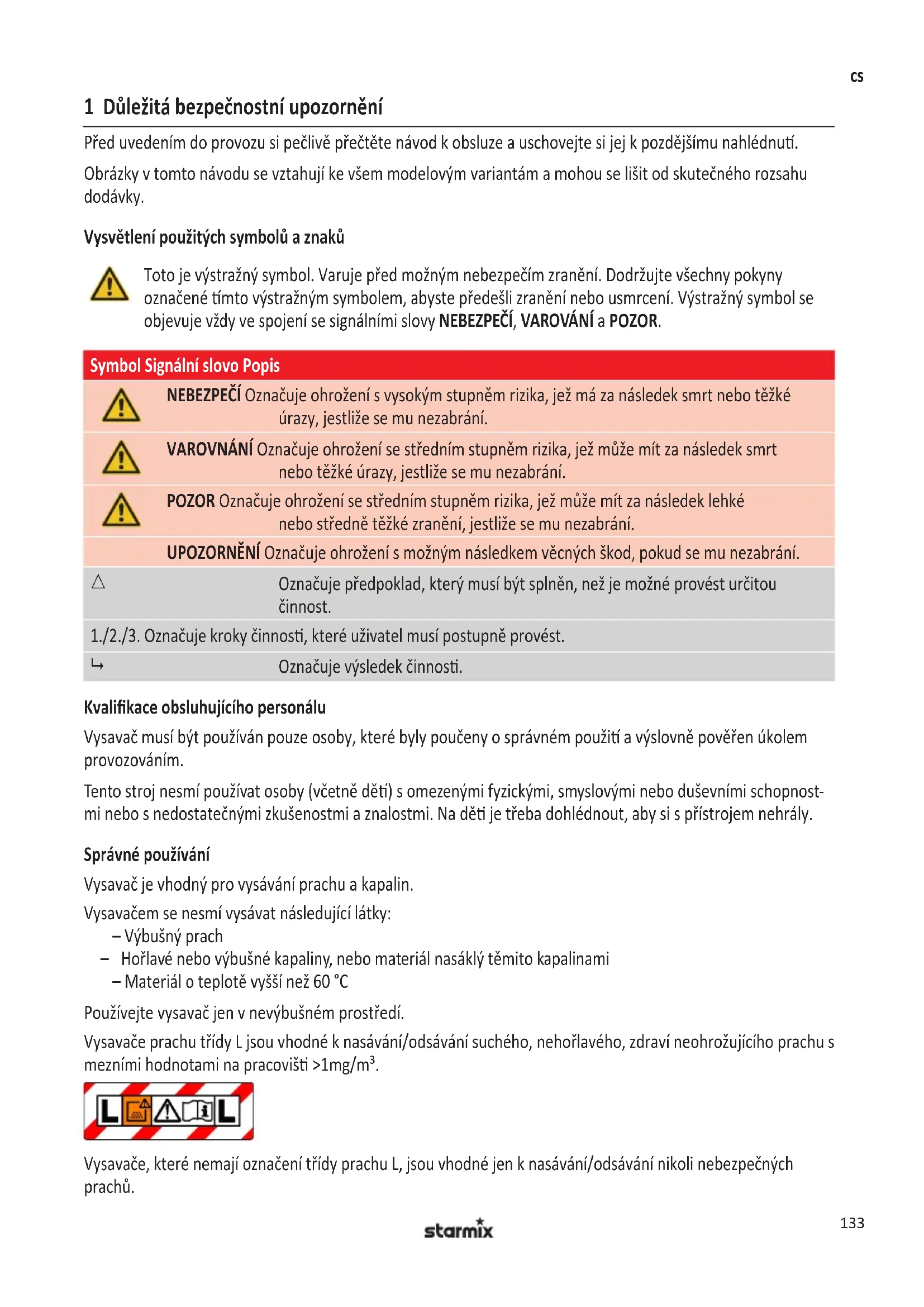

1 Duležitá bezpečnostní upozorněné

Před uvedením do provozu si pečlivě prěctěte námod k obšluge a uschovejte si jej k pozdějsím uhlédnuti.

Obrázky v tomando se vztahuji ke vsem modelovým variantám a mohou se lišit od skutečného rozsahu dodávky.

Vysvětlení použitych symbolů a znaků

Toto je vystrazený symbol. Varuje prešd možnám nebezpecim zraněni. Dodržujte vsechny poukyny označene tímtvo vystrazený symbolem, abyste pradešli zraněné nebo usmrcení. Vystrazený symbol se objevuje vždy ve spojení se signánlími slovy NEBEZPEČÍ, VAROVÁNÍ a POZOR.

Symbol Signálni slovo Popis

NEBEZPECI Oznacuje ohrozeni's vysokym stipnem rizika, jez ma za nasledek smrt nebo tezké urazy, jestlize se mu nezabrani.

VAROVNÁNI Oznacuje ohroženi se strednim stupném rizika, jež můze mit za následek smrt nebo tězké urazy, jestlíze se mu nezabrání.

POZOR Oznacuje ohrození se strednim stupněm rizika, jež můze mít za následek lehké nebo stredné tězké zraněné, jestlěze se mu nezabrání.

UPOZORNÉNI Oznáčuje ohroženi s možnám následkem věcnych škod,Pokud se mu nezabrání.

Oznacuje prdepoklad, ktery musi byt splnen, nez je mozné provest urcitou cinnost.

1./2./3. Oznacuje kroky cinnosti, které uživatel musí postupné prověst.

Označuje vysledek Činnosti.

Kvalifikace obsluhujicho personalu

Vysavač musí být použivan pouze osoby, které byly poučeny o správném použitá vyslovné pověřen ukolem provozovám.

Tento stroj nesmi použivat osoby (včetné děti) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi. Na děti je třeba dohlédnout, aby si s pristrojem nehrály.

Správné používání

Vysavač je vhodné pro vysávání prachu a kapalin.

Vysavacem se nesmi vysavat nasledujici latky:

-Vybusnyprach

• Hořlavé nebo vybusné kapaliny, nebo material nasákly těmito kapalinami

• Material o teploté vysshí než 60 °C

Používejte vysavač Jen v nevybusné prostředí.

Vysavače prachu trýd y L jsou vhodné k nasávání/odsávání suchého, nehořlavého, zdraví neohrožujíciho prachu s mezními hodnotami na pracovišti >1mg / m^3

Vysavače, které nemají označeni trídy prachu L, jsou vchodné Jen k nasávání/odsávání nikoli nebezpečných prachu.

Provozujte vysavač Jen pod dohledem. Na vysavač nestoupejte ani nesedejte.

Tento stroj je určen pro komerční využití, například pro použítí v hotelech, školách, nemocnicích, továrnách, obchodech, kancelářích a k pronájmù.

Vyrobce neruci za skody zpusobené použiváním k jinému než schvalenému učelu, neodborným ovladáním nebo neodbornou opravou.

Zamezení urazu elektrickým proudem

Napétí na typovém štítku musí souhlasit se sit'ovým napétím. Vysavač pripojujte jen do radne jištěné zásvky.

Elektricky siovky kabel netahejte prs ostré hrany, nezalamujte nebo nepriskripnete. Poškozeny elektricky sitovy kabel nahradte jen typem uvedeny m v kapitole Technické udaje.

Vysavače včetné príslušenství neuvádejte do provozu v nasledujićích pripeadech:

Elektrický sítový nebo prodlužováčí kabel je vadné, nebo má trhliny.
-Vysavač je viditelné poskozený, napr. prasklyný v krytu.
-Pri podezreni na skrytou zavadu,napr. po pado.

V následujících pripeach vysavač vypněte a vytáhněte zástrčku ze zásvky:

-Priunikupenynebokapaliny
- Při delí sǐ prestávce v praúci a po každém použití
- Pred kazdou udrzbou nebo prestrojenim

Pri vytahovani ze zasuvky vdy tahejte jen za zastrcku, nikdy za elektricky sitovy kabel. Nedotykejte se sitove zastricky nikdy mokryma rukama.

Vysavač nikdy nepoužívejte venku za destě nebo pri bourc. Prostor pod krytem udržujte stale v suchu.

Používejte Jen kartáče dodané s vysavačem nebo uvedené v námodu k obsluze. Používání jiních kartáčú mûze mit negativné vliv na bezpečnost. Nedopustě, aby elektrické kartáče prišly do styku s elektrickým sítovém kabelem.

Zamezení nebezpeci pri provozu

Jen pro vysavače trídy prachu L: Pri vystupu odvádeného vzduchu do místnosti dbeje na dostatečnou výměnu vzduchu (dodržujte platné národní predpisy).

Obslužný personalů pred prací informujte o následujćích bodech:

-Zacházení's vysavačem
- Nebezpeci plynouci od nasavaného materiálu
- Bezpećné odstraněni nasávaného materiálu

Nepoužívejte funkci foukání v uzavřenych prostorách. Pracujte Jen s Čistou sací hadić. Nezviřujte zdráví nebezpečné prach. Nevdechujte prach.

Při použití v potravinářskych zámodech: Vysavač ihned po použiti yčistěte a bezinfikujte, aby se zabránilo konta-minaci.

Zamezení nebezpeci pri udrzbe a opravách

Opravy nechte provadět Jen odborníky. Používejte Jen originální náhradní díly a príslušenství.

1. Pri vybalovani zkontrolujte uplnost.
2. Poškození prì dopravě ihned oznamte prodejci.

3 Provoz

Před kazdým uvedením do provozu

Musí byt splněny nasledujíci predpoklady:

Vysavač, elektrický sǐtový kabel, sací hadice a príslušenství nejsou poskozené.

Jsou nasazené vsechny filtry a nejsou poskozené.

Provozní režímy

Provozní režim (podle vybavení) Popis Poloha spínače
Vyp Zásuvka pod napětím 0
Zap Zásuvka pod napětím, ručné provoz I
Minimálné sací vykon Vysavač běží s nízkým vykonem ECO
Maximálné sací vykon Vysavač běží s maximálné výkonem MAX
Pohotovostné režim pro automatické zapínány, plynulá regulace otáček ECO-MAX	Vysavač je zapínán a vypínám elektrickým nastrojem	A
Pohotovostné režim pro automatické zapínány, plynulá regulace otáček ECO-MAX, automatické Čištěné filtru	Pří klesajćím sací vykonu je pří prěstávkách v prací (= vypnutý elektrické nastroj) Čištěné filtr	A

Automaticke cisteni (podle varianty vybaveni)

Vysavač je vybaven elektromagnetickým Čištěním filtru, které ulpívající prach automaticky setřásá z filtracné kazety.

Suché vysávání

Potřebné vybavení	Upozorněné
Hlavní filtr (filtrácné vložka)	Vysavač, filtr a príslušenství musí být suché. PRI Častém střidání mokróho a suchého vysávní používejte samostatné filtr.
Filtrácné sáček pro bezprasnou likvidaci vysávaného materiálu s jemnými Částicemi	K vysávní szí, cementu, sádry, mouky a podobných druhů prachu: Vložte filtrácné sáček do sběrné námoby, aby prach neulpíval a nevytrořil krustu.
Príslušenství podle oblasti použití

1. Nastavte spinačem požadovaný provozní režim.

Vysavač je pripravený k vysávání.

1. Zvolte nastavení sací sily z následujících možnosti (podle vybavení):

Nastavte spinač do polohy ECO
Nastavte spinačem otáčky
Nastavte prisávání vzduchu na rukojeti

Vysavani kapalin

Velké množství kapaliny Hlavní filtr (pěnový material)

Vodni saci tryska

1. Pred vysavanim kapalin vyjmte filtraci n sacek ze sberné nadoby.
2. Otevretete trochu prisavani vzduchuna rukojeti.
3. Nastavte spinač do polohy I.

Pred vypnutim vysavae:

1. Vyjměte sací trysku z kapaliny.

Zbytek vody v sací hadici se nasaje do nádoby a nemüze vyteci.

Pri nahle ztrate sachonu a zvysei otacek motoru (zme na zvuk motoru) ventil plovaku prerusil sani:

Nádoba je plná.

1. Vypněte vysavač.
2. Vyprázdnefte sběrnou námobu a filtracné vložku.

Připojení elektrického nastroje

Viz aberr. C.

Použijte zásuvku na vysavaci s automatikou zapínani/vypinani (poloha A spinače) pro pripojení elektrickych nastrojú. Vysavac je zapínán a vypinán elektrickým nastrojem. V poloze spinače 0 je možné zásuvku vyuzít jako prodlužovaci kabel, napr. pro světlo.

Připojná hodnota: vysavač + elektrický nastroj = max. 16 A (hodnota závislá na variantě podle zeme, viz Technické udaje).

VAROVÁNÍ!

Zásvúká na vysavaci je stále pod napětím.

Nebezpeci poraneni pri automatickem rozbehu elektrickho nastroje.

1. Predzasunutim: Vypněte elektrický nastroj.

Smart Stop

Viz obr. D.

1. Nohou zapněte brzdu.

Vysavač už nyní nemúze odjet.

Smart stop nabíz dalsí funkce:

Rukojet k vyprazdneni sberné nádoby
- Nábehová funkce pro jízdu prěs prekážky

Funkce foukani

Viz aberr. E.

Funkci foukani pouzivejte jen k cisteni, zbavovani prachu a su Seni stroju a zarizeni.

Ukazatel objemového prutoku

Viz aberr.F.

Při plné nádobě nebo ucpání sací hadice svítí ukazatel objemového průtoku.

Po skončeni práce

Viz aberr. G.

1. Navinte elektricky sítový kabel a a sací hadici.
2. Príslušenstvi uložte do schránky pro príslušenství.

Přeprava a skladováni

1. Pred prepravou zavrete zamky horni casti vysavae.
2. Pozor na hmotnost vysavače, zejměna pri plné sběrné nádobě.
3. Vysavač nenaklánějte, když je kapalina ve sberné nádobě.
4. Skladujte vysavač vSuchu a chráněný préd mrazem.

4 Vyhledávání poruch a oprava

Porucha Prćičina Odstraněné
Pokles sacího vykonu Nesprávné uzavřený kryt Zavřete kryt
	Znečistěný filtr Vyčistěte
	Plné filtracné sáček Vyměné
	Plné námoba Vypráždněte
	Ucpaný filtr na ochranu motoru Vyčistěte
	Ucpaná tryska, trabka nebo hadice Vyčistěte
Vysavač se nerozbíhá Sítová zástrčka není v zásuvce Zastrěte
	V sítí není napěti Zkontrolujte pojistku
	Vadné elektrický sítový kabel	Nechte vyměnit
	Vodné Čidlo/plovák způsobil vypnutí	Vypráždněte námobu
	Spínač v poloze A	Nastavte spínač do polohy l
Vysavač se nerozběhne prí zapnutí elektrického nástroje	Elektrický nástroj není prípojený do zásuvky vysavače	Zastrěte sítovou zástrčku do zásuvky vysavače
	Spínač není v poloze A	Nastavte spínač do polohy A

Neprovádejte Žádné dalí zásahy a kontaktujte zákaznický servis.

5 Udrzba

Viz obr. H-I-J-K.

Pri udrzbe a cisteni zachajeje s vysavacem tak, aby nevzniklo zdné nebezpeci pro personal udrzby ani jiné osoby.

Jen pro vysavače tridy prachu L

Za ucelem udrzby provadene uzivatelem je nutné vysavač

• demontovat,

-vycistit a
- provest jeho udrzbu,

je-li to moźne tak, aniž by pritom hrozilo nebezpeci pro personal udržby a ostatné osoby.

Současti vchodněchpreventivné opatrěné je/JSOU

• Čišění prěd demontáží,
• opatreni pro mistni滤rovane nucené odvetrani, na kterém je vysavač demontován,
• Čišěné oblasti pro provádećí udžby a
  -vhodné osobní ochranné pomúcky.

Nejmenejednou rocnne nechte provest technickou kontrolu odbornym personalem, napr. ohledne poskozeni filtru, vzduchotesnosti vysavoce a funkce kontrolnich zaizeni.

Znečistěné prěděty

Pri provadeni udrzbarskych nebo opravarskych pracimuseji byt zlikvidovany vsechny zneciistene predmety, kterenemohou byt uspokojive yciisteny. Tyto predmety museji byt zlikvidovany v nepropustnych saccich v souladusplatnymi predpisy pro odstraneni tohoto opadu.

Vyprázdněni zásobníkú

Připustné pouze u prachů s mezními hodnotami na pracovižti >1mg / m^3

1. Vypněte vysavač, vytáhněte sitovou zástrčku ze zásuvky.
2. Otevrete uzavery.
3. Odejměte ze zásobníku víko a sací hadici.
4. Vyprázdněte zásobník.

Vyměna filtracné vložka

VizOCR.J.

1. Vypněte vysavač, vytáhněte sitovou zástrčku ze zásvky.
2. Otevrete uzavery.
3. Odejměte ze zásobníku víko.
4. Povolte zajistovaci sroub.
5. Vyjmuti filtracniho vložku.
6. Novou filtracni vlozku prostrte rovnă az na doraz pretleso.
7. Utahnete zajišovaci sroub.

Likvidace filtracnich vlozek, filtracnich sacku nebo sacku pro likvidaci

Filtracni vložku, filtracni sáček nebo sáček pro likvidaci likvidujte v souladu s národním prédpisy.

Cisteni

Necistete vysavač vysokotlákym Čistěcem. K Čistěné používejte vlhký hadr a jemný Čistici prostředek. Kyseliny, aceton a Rozpoustědla mohou naleptat Časti vysavače.

Pravidelné Čistěte filtracné kazetu, pritom nepoškod'te lamely. Filtracné kazetu Čistěnou za mokra nasad'te až po jejím uplném uschnuti. Filtracné kazetu nečistěte ani nevysousjefte stlačeným vzduchem.

6 Zpracováni odpadú

mist, napr. prostre ndnictvim komunalni sberny opadu.

7 Originalni príslušenstvi

Popis Objednacič.	NSG uClean 14.. / LD 14.. / ADL 14..	Objednacićč. NSG uClean ARDL 14..
Filtracné vložka FPP 3600 415109 (540986)
Filtracné vložka FPPR 3600 413464 (529776)

8 Technické udaje

		NSG uClean 14..	NSG uClean LD 14..	NSG uClean ADL / ARDL 14..
Napěti V 220-240 220-240 220-240
Frekvence Hz 50/60 50/60 50/60
Přikon (max.) W 1400 1400		1400
Trída ochrany		II ☑	II ☑	I ⊙
Objemový proud vzduchu: m³/h hadice		248,4	248,4 248,4
Objemový proud vzduchu: m³/h ventilátor		147	147	147
Podtlak: ventilátor	kPa	26	26	26
Podtlak: hadice	kPa	20	20	20
Filtracière plocha	cm²	2950	2950	2950 / 3400
Hladina hluku	dB(A)	85	84	85
Sítové prípojovác vedení: Typ		H05VV-F 2x1,0	H05VV-F 2x1,0	H05VV-F 3G1,5
Sítové prípojovác vedení: Délka	m	8	12	8

	Objem zásobníku l	Rozměry cm (d x š x v)	Hmotnost kg
NSG 1420	20	41,7 x 39 x 55	8,9
NSG 1432	32	41,7 x 39 x 64	9,3
NSG 1445	45	48,3 x 48,3 x 79	12,4
NSG LD-1422	22	46,1 x 43 x 57	10,3
NSG LD-1420	20	42,5 x 39 x 55	9,2
NSG LD-1432	32	42,5 x 39 x 64	9,5
NSG LD-1435	35	46,1 x 43 x 70,3	11,0
NSG LD-1445	45	48,3 x 48, x 79	12,8
NSG ADL-1420	20	42,5 x 39 x 55	8,9
NSG ADL-1432	32	42,5 x 39 x 64	9,3
NSG ADL-1445 45 48,3 x 48,3 x 79 12,6
NSG ARDL-1432 32 42,5 x 39 x 64 10,2
NSG ARDL-1435 35 46,1 x 43 x 70,3 11,8
NSG ARDL-1445 45 48,3 x 48,3 x 79 13,3
NSG ARDL-1455 KFG 55 53 x 51 x 99 20,0

9 ES prohlášeni o shodě

ES prohlăšeni o shodě
Tímto prohlăšujeme, ze niže označené stroje odpovídaj jejich základní koncepcí a konstrukčním provedením, stejně jaků námí do provozu uvedenyǒm konkrétnémi provedeními, príslušným zásadémí požadavkům o bezpečnosti a ochraně zdraví směrnic ES. Při jakýchkoli na stroji provedenýchzměnách, které nebyly námí odsouhlaseny, pozbývá toto prohlăšeni svou platnost.
Výrobek: Vysavač pro mokró a suché vysáványí
Typ: NSG
Konstrukce prístrojů splťuje tyto príslušné prědpísey: Směrnice 2006/42/ES o strojních zařizeníchSměrnice 2014/30/ES o elektromagnetickékompatibilitě
Použité harmonizačné normy:	EN 60335-1:2012, EN 60335-2-69:2012,EN 62233:2008, EN 62233 BER.1:2008,EN 55014-1:2006+A12009+A2:2011,EN 61000-3-2:2006+A1:2009+A2:2009,EN 61000-3-3:2013,EN 55014-2:1997+A1:2001+A2:2008
Aplikované národní normy a technické specifikace:	DIN EN 60335-1 (VDE 0700-1):2012-10,DIN EN 62233 (VDE 0700-366):2008-11,DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04,DIN EN 55014-1 (VDE 0875-14-1):2012-05,DIN EN 61000-3-2 (VDE 0838-2):2010-03,DIN EN 61000-3-3 (VDE 0838-3):2014-03,DIN EN 55014-2 (VDE 0875-14-2):2009-06
Osoba zplnomocné sestavením dokumentace:	ELECTROSTAR GmbH, Stuttgartier Straße 36,73262 Reichenbach/Fils, Germany
01.09.2016	Carsten GresserHead of Quality Assurance

1 Dôlezité bezpečnostné upozornenia

Návod na použitie si starostlivo prečitajte pred uvedením do prevadzky a uschovajte ho pre neskorsie vyhádávanie informáci.

Obrázky v toto námode sa vztáhuju na vsetky dostupné varianty modelu a možu sa odlišovat od skutočného rozsahu dodávky.

Vysvetlenie k použitým symbolom a značkám

Spösobilost'prevádkového personálu

Zabranenie nebezpečenstvám v dösledku zásahu elektrickým prudom

Napatie uvedene na typovom stitku sa musi zhodovat so sietovym napatim. Vysavač pripopajte iba na dostatočne istenu zásuvku.

1. Nasávaciu hubicu vytiahnite z kvapaliny.

1. Vypnite vysávac.
2. Vyprázdnite námobu na necistoty a filtracné vložku.

Menovity prikon: Vysavač + elektrické náradie = max. 16 A (hodnota závislá od variantu pre krajinu, prihliadajte na technické udaje).

VYSTRAHA!

1. Nohou aktivujte brzdu.

Vysavačom nie je možné pohybovat

Indikator objemového prudu

Pozri obr. F.

4 Vyhl'adanie chyby a oprava

Pri udrzbe a cistení manipulujte s vysávačom tak, aby nevznikalo nebezpečenstvo pre personalú udžby ani iné osoby.

Iba pre vysavoce s triedou prachu L

Na udrzbu prostrednictvom pouzivate la sa musi vysavač

• Rozobrat,
• vycistit a
• vykonat na nom udrzba,

pokial' je to realizovatel'né bez toho, aby bolo pritom vyvolané nebezpečenstvo pre udrzbovy personal a iné osoby.

Minimáne jederkrát ročne inciujte technickú kontrolu prostrednictvom odborného personál, napr. na poskodenie filtra, vzduchotesnost vysávača a funkciu kontrolnéch zariadení.

Znečistené predmety

Pri realizaciú udžbovych a opravárenskych przy sa musia zlikvidovat vsetky znečistené predmety, ktoré nie je možné uspokojućo vyčistit. Takéto predmety sa musia zlikvidovat v nepriepustních vreckák v zhode s platnými ustanoveniami pre odstražovanie takéhoto opadu.

Vyprázdnenie námody

Je dovolene iba pri prachu so vseobecnymi hranicnymi hodnotami pre pracovisko >1mg / m^3

1. Vypnite vysávac, vytiahnite sietovú zástrčku.
2. Otvorte uzávery.
3. Zoberte kryt a saciu trubicu z nádoby.
4. Vyklopte nádobu.

Vymena filtracná vložka

Pozor obr. J.

1. Vypnite vysávac, vytiahnite sietovú zástrčku.
2. Otvorte uzavery.
3. Zoberte kryt z nádoby.
4. Povolte poistnú skrutku.
5. Vybrat filtracna vložka.
6. Vložku filtra nasadte priamo ce kryt až na doraz.
7. Dotiahnite poistnú skrutku.

Likvidácia filtracnych vloziek, filtracnych vreciek alebo vreciek na odstrańovanie oppadov

Filtracné vložky, filtracné vrecká alebo vrecká na odstražovanie opadov likvidujte v zhode s národnými predpismi.

Cistenie

Količina tečnosti Neophodna oprema

Mala količina tecnosti Glavni filter (uložak filtera)

Mlaznica za vodu

Velika količina tecnosti Glavni filter (penasti materijal)

Mlaznica za vodu

1. Pre usisavanja tecnosti izvaditi filtersku vrećicu iz posude za prihvat prljavstine.
2. Neznatno otvoriti pomoćni kizni priklopac za vazduh.
3. Prekidač postaviti na poziciju l.
