NSG uClean ARDL1432 - 吸尘器 Starmix - 免费用户手册

产品类型	干湿两用吸尘器
品牌	Starmix
型号	NSG uClean ARDL1432
尺寸（长 x 宽 x 高）	42.5 x 39 x 64 厘米
重量	10.2 公斤
集尘桶容量	32 升
电源电压	220-240 伏
频率	50/60 赫兹
最大输入功率	1400 瓦
防护等级	I 类（带接地插头）
软管处风量	147 立方米/小时
软管处负压	20 千帕
过滤面积	3400 平方厘米
噪音水平	85 分贝(A)
电源线长度	8 米
电源线类型	H05VV-F 3G1.5
粉尘等级	L 级（适用于干燥、不可燃、对健康有害的粉尘，职业接触限值 >1 mg/m³）
吸尘类型	干式和湿式
主过滤器	滤筒（FPP 3600 或 FPPR 3600）
集尘袋	可选，用于无尘处理细颗粒物料
自动过滤器清洁	是，通过电磁振动（自动模式）
特殊功能	智能停止（驻车制动）、吹风功能、启动指示器、带自动启停的电源插座
维护与清洁	用湿布和温和清洁剂清洁外部；不要使用高压清洗机；重复使用前需将滤筒彻底清洗并干燥
安全	电击防护（I 类）、浮球阀在满桶时自动停止、泄漏或损坏时紧急停机
备件与可维修性	仅使用 Starmix 原装配件和零件；维修应由专业人员进行
一般信息	商业用途（酒店、学校、医院等）；室内干燥防冻储存

常见问题 - NSG uClean ARDL1432 Starmix

如何使用吸尘器进行湿式吸尘？

要吸取液体，首先从桶中取出集尘袋。使用主过滤器（滤筒或海绵）和吸水刷。稍微打开手柄上的气量调节器，将开关转到I位置。在停止前，将刷子从液体中移开，以吸干桶中的残留水。

吸力下降怎么办？

先检查盖子是否关紧。然后清洁或更换主过滤器、集尘袋（如果满了），并清空集尘桶。确保电机过滤器未被堵塞，且刷头、软管或吸管未堵塞。

如何清洁滤筒？

关闭吸尘器并拔下插头。打开卡扣，取下盖子，拧下固定螺丝，取出滤筒。用水清洗，不要损坏叶片，完全干燥后再装回。不要使用压缩空气。

什么时候使用自动模式（自动过滤器清洁）？

A模式可通过连接在插座上的电动工具自动启动和停止。当吸力下降时，在工作间隙通过振动自动清洁过滤器。用于无人值守操作。

粉尘等级 L 是什么意思？

L级（轻度）表示吸尘器适用于吸取干燥、不可燃、对健康有害的粉尘，职业接触限值（OEL）大于1 mg/m³。不适用于可爆粉尘。

吸完液体后如何清空集尘桶？

关闭吸尘器并拔下插头。打开卡扣，取下盖子和软管。倒置集尘桶清空。必要时用湿布清洁桶内。确保浮球阀清洁并正常工作。

吸尘器无法启动怎么办？

检查插头是否插紧，电源是否正常（用其他设备测试）。如果电源线损坏，请专业人员更换。确保集尘桶未满（浮球会切断吸力），且开关不在A位置（需要连接工具）。

可以使用延长线吗？

可以，但确保延长线状态良好且适合功率（最大 16 A）。不要将电线放在锋利边缘或弯折。如果使用吸尘器上的电源插座，总功率（吸尘器+工具）不得超过16 A。

如何维护电源线？

拔插头时切勿拉拽电线，应握住插头。避免电线被夹、弯折或接触尖锐边缘。如果电线损坏，必须由专业人员更换同型号H05VV-F 3G1.5的相同长度电线。

使用后如何存放吸尘器？

将电源线整齐缠绕在挂钩上。盘好吸管，将附件放入存放位置。关闭上部锁扣。存放设备在室内干燥、防冻的地方。

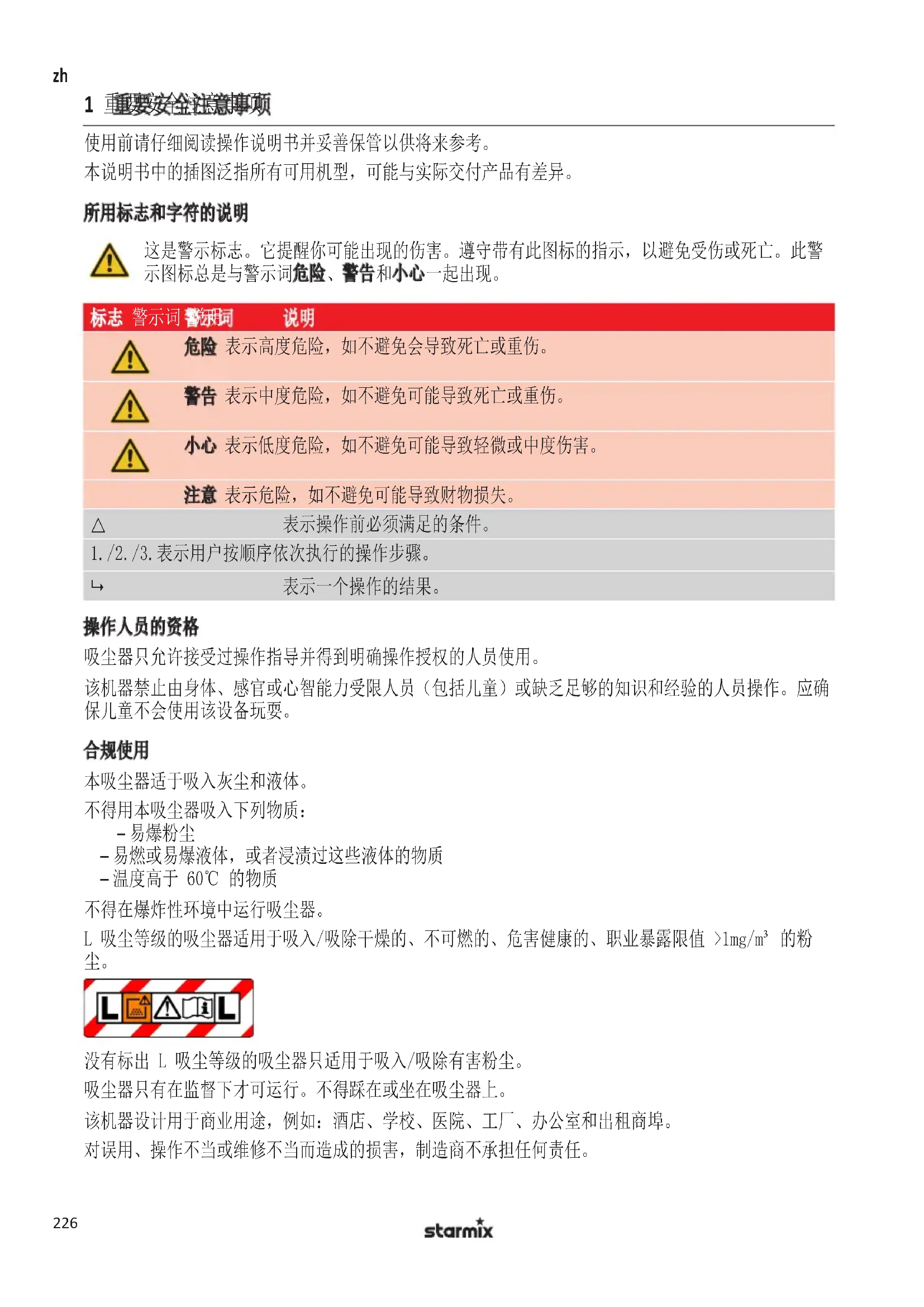

用户手册 NSG uClean ARDL1432 Starmix

使用前请仔细阅读操作说明书并妥善保管以供将来参考。

本说明书中的插图泛指所有可用机型，可能与实际交付产品有差异。

所用标志和字符的说明

这是警示标志。它提醒你可能出现的伤害。遵守带有此图标的指示，以避免受伤或死亡。此警示图标总是与警示词危险、警告和小心一起出现。

标志	警示词	说明
	危险	表示高度危险，如不避免会导致死亡或重伤。
	警告	表示中度危险，如不避免可能导致死亡或重伤。
	小心	表示低度危险，如不避免可能导致轻微或中度伤害。
注意	表示危险，如不避免可能导致财物损失。
△	表示操作前必须满足的条件。
1./2./3.	表示用户按顺序依次执行的操作步骤。
→	表示一个操作的结果。

操作人员的资格

吸尘器只允许接受过操作指导并得到明确操作授权的人员使用。

该机器禁止由身体、感官或心智能力受限人员（包括儿童）或缺乏足够的知识和经验的人员操作。应确保儿童不会使用该设备玩耍。

合规使用

本吸尘器适于吸入灰尘和液体。

不得用本吸尘器吸入下列物质：

-易爆粉尘

• 易燃或易爆液体，或者浸渍过这些液体的物质

• 温度高于 60^ 的物质

不得在爆炸性环境中运行吸尘器。

L 吸尘等级的吸尘器适用于吸入/吸除干燥的、不可燃的、危害健康的、职业暴露限值 >1 mg / m^3 的粉尘。

没有标出L吸尘等级的吸尘器只适用于吸入/吸附有害粉尘。

吸尘器只有在监督下才可运行。不得踩在或坐在吸尘器上。

该机器设计用于商业用途，例如：酒店、学校、医院、工厂、办公室和出租商埠。

对误用、操作不当或维修不当而造成的损害，制造商不承担任何责任。

避免触电危险

电压必须与型号铭牌上的电源电压一致。吸尘器只能接到有充足保护的插口上。

不得在锋利的边缘上拉动电源线，弯曲或夹住电源线。损坏的电源线必须按照技术参数章中给出的规格进行更换。

吸尘器包括附件不得在下列情况下运行：

• 电源线或延长线损坏或有裂纹。
• 吸尘器有明显损坏，例如外壳破裂。
• 怀疑有隐藏缺陷时，例如摔落后。

在下列情况下，关闭吸尘器并拔下电源插头：

• 流出泡沫或液体时
• 长时间不用和每次使用后
  -每次维护或更新前

拔出插头时切勿拉扯电源线，请握住电源插头拔下。严禁用湿手握住电源插头。

下雨或下雷阵雨时不得在户外打开吸尘器。盖子内部始终保持干燥。

只准使用吸尘器配套的或者操作说明书规定的刷子。使用其他刷子可能影响安全。电刷不得接触电源线。

避免操作过程中的危险

仅适用于 L 吸尘等级的吸尘器：当排出的空气被导回房间内，确保足够的换气率（注意现行的国家法规）。

工作前操作员需了解以下内容：

• 吸尘器的操作
  -污物带来的危险
• 污物的安全处置

不得在封闭空间内使用吹扫功能。只使用干净的吸管工作。不得扬起危害健康的粉尘。不得吸入粉尘。用于食品加工企业时：使用后立即清洗吸尘器并消毒，以防止被污染。

避免维护和修理过程中的危险

修理只能由专业技术人员执行。只能使用原装配件和备件。

2 道效

组装

见图B。

1. 打开包装后检查完整性。
2. 如有运输损坏立即告诉经销商。

3 操作

每次使用前

确保满足以下条件：

吸尘器、电源线、吸尘软管和配件未受损。
所有过滤器都投入使用且没有损坏。

操作模式

操作模式（根据配置）	说明 开关位置	说明	开关位置
关 插口带电			0
开 插口带电, 手动操作			1
最低吸尘功率 吸尘器以低功率运行			ECO
最大吸尘功率 吸尘器以最大功率运行			MAX
自动开关装置待机, 无级转速调节器 ECO-MAX	吸尘器由电动工具控制开/关		A
自动开关装置待机, 无级转速调节器 ECO-MAX, 自动清洁过滤器	当吸尘功率降低时在工作间歇期间(=关闭电动工具)清理过滤器		A

过滤器的清洁 - 自动运行（视吸尘器内饰多样性的具体情况而定）

该吸尘器配备一个电磁过滤器清洁装置，通过该装置可将粘附的粉尘自动从滤芯上抖落。

吸干燥物质

所需装备 指示	指示
主过滤器（滤芯）吸尘器、过滤器和配件必须是干燥的。当频繁切换湿吸和干吸时使用独立式主过滤器。
用于无尘处置微粒污物的过滤袋 用于吸去炭灰、水泥、石膏、面粉和类似的粉尘：将过滤袋放入污物盒内，使灰尘不会粘附和结成硬皮。
配件根据应用领域

1. 用开关设定所需的操作模式。

吸尘器准备就绪。

1. 选择以下方式设置吸力（取决于配置）：

将开关置于ECO

• 用开关设置转速

• 设置把手管上的补气滑块

吸液体

液体量 所需装备	所需装备
少量液体 主过滤器（滤芯）	水喷嘴
大量液体 主过滤器（泡沫）	水喷嘴

1. 吸除液体前从污物盒中取出过滤袋。
2. 略微打开把手管上的补气滑块。
3. 将开关置于 I。

关闭吸尘器前：

1. 从液体中取出吸嘴。

吸管中的残水被吸到容器中并不会流出。

吸尘功率突然丧失并且电机转速突然升高时（电机噪音发生变化），浮球阀已将吸尘过程中断：容器已满。

1. 关闭吸尘器。
   2.清空污物盒和过滤器滤芯

连接电动工具

参见图C。

将吸尘器的插口通过自动开/关装置（开关位置A）连接到电动工具上。吸尘器就可由电动工具控制开/关。在开关位置0，插口可用作照明灯的延长线。

连接值：吸尘器 + 电动工具 = 最大 16 A（此值取决于此国家的机型，注意技术参数）。

警告！

吸尘器的插口始终带电。

自动运转的电动工具可能导致受伤。

1. 插入前：关闭电动工具。

智能停止

参见图D。

1. 脚踏制动。

该吸尘器无法滚动。

Smart Stop（智能停止）还具备更多功能：

-清空污物容器用把手

-斜坡功能有助于顺利驶过障碍物

吹扫功能

参见图E。

吹扫功能仅用于清洁、除尘和吹干机器和设备。

体积流量显示

参见图F。

容器已满或吸尘软管堵塞时，体积流量显示器发光。

工作后

参见图G。

1. 卷起电源线和软管。
2. 将配件收入配件库。

运输和保管

1. 运输前锁住吸尘器顶部的锁销。
2. 注意吸尘器的重量，尤其是当污物盒装满时。
3. 当污物盒内有液体时，不得倾斜吸尘器。
4. 将吸尘器干燥且防冻地保存在室内。

4查找故障修理

故障原因排除	原因	排除
吸尘功率降低 盖子未盖好 闭合盖子
	过滤器脏污 清洁
	过滤袋已满 更换
	污物盒已满 清空
	发动机保护过滤器堵塞 清洁
	喷嘴、管道或软管堵塞 清洁
吸尘器不启动 插头未插入插口 插入
	未通电 检查保险丝
	电源线损坏 更换新的
	水传感器/浮球已关闭 清空污物盒
	开关在A位 开关设到I
打开电动工具时吸尘器不启动	电动工具未插入吸尘器的插口中 将电源插头插入吸尘器的插口
	开关不在A位 开关设到A

不得做进一步的干预，联系客服。

5 维护

参见图H-I-J-K。

维护和清洁时使吸尘器不会对维护人员或他人造成危险。

仅适用于 L 吸尘等级的吸尘器

为了用户便于维修，吸尘器必须

-拆散，

• 经过清洗并且

-进行维修，

维修可在上述范围之内实施，不会对维修及其他人员造成危险。

适当的预防措施包括

-拆卸之前清洗，

• 采取吸尘器拆卸时的局部过滤强制通风的预防措施，

-清洁维修区域及

• 适当的个人防护装备。

每年至少让专家进行一次技术检查，例如过滤器的损坏情况、吸尘器的空气密度和监控设备的功能。

受污染的物品

维修作业时，所有受污染的物品清理无法令人满意，就必须对其进行废弃物回收处理。按照现行的废弃物清除相关规定，这样的废弃物必须装入不渗透的袋子，进行废弃物回收处理。

清空容器

只能当粉尘OEL >1 mg / m^3 时，是允许的。

1. 关闭吸尘器，拔掉电源插头。
2. 打开闭锁装置。
3. 从容器里取出顶盖和吸入软管。
4. 将容器倒空。

更换过滤元件

参见图J.

1. 关闭吸尘器，拔掉电源插头。
2. 打开闭锁装置。
3. 从容器里取出顶盖。
4. 松开锁紧螺丝。
   5.取出过滤元件。
5. 推新滤筒以直线方式在所述壳体，直到停止点。
6. 旋紧固定螺丝。

废弃处置滤芯、过滤袋或处置袋

按照国家法规废弃处置滤芯、过滤袋或处置袋。

清洁

不得用高压清洗机清洁吸尘器。只能用湿布和温和的清洁剂进行清洁。酸、丙酮和溶剂会腐蚀吸尘器零件。

定期清洁滤芯，同时切勿损坏叶片。用水清洁后的滤芯仅可在完全干燥后重新安装。请勿使用压缩空气清洁或干燥滤芯。

6 回收

废弃设备含有有用材料，可再回收利用。切勿擅自将废弃吸尘器混入普通生活垃圾，而是利用适当的回收系统进行专业化废弃物回收处理，如通过用户所在的废品回收站处理。

7原配件

说明 订货号码	订货号码 NSG uClean 14.. / LD 14.. / ADL 14..	订货号码 NSG uClean ARDL 14..
滤芯 FPP 3600 415109 (540986)
滤芯 FPPR 3600 413464 (529776)

8技参数

		NSG uClean 14..	NSG uClean LD 14..	NSG uClean ADL / ARDL 14..
电压	V 220-240 220-240 220-240
频率	Hz 50/60 50/60 50/60
功耗（最大）	W 1400 1400 1400
防护等级		II ☑	II ☐	⓹
空气体积流量：在风扇上	m³/h 248,4 248,4 248,4
空气体积流量：在软管上	m³/h 147 147 147
负压：在风扇上	kPa	26	26	26
负压：在软管上	kPa	20	20	20
过滤表面	cm²	2950 2950 2950 / 3400
噪音水平	dB(A)	85	84	85
电源连接线：类型		H05VV-F 2x1,0	H05VV-F 2x1,0	H05VV-F 3G1,5
电源连接线：长度	m	8	12	8
		容器容积 |	尺寸 cm (x x x)	重量 kg
NSG 1420		20	41,7 x 39 x 55	8,9
NSG 1432		32	41,7 x 39 x 64	9,3
NSG 1445		45	48,3 x 48,3 x 79	12,4
NSG LD-1422		22	46,1 x 43 x 57	10,3
NSG LD-1420		20	42,5 x 39 x 55	9,2
NSG LD-1432		32	42,5 x 39 x 64	9,5
NSG LD-1435		35	46,1 x 43 x 70,3	11,0
NSG LD-1445		45	48,3 x 48, x 79	12,8
NSG ADL-1420		20	42,5 x 39 x 55	8,9
NSG ADL-1432		32	42,5 x 39 x 64	9,3
NSG ADL-1445		45	48,3 x 48,3 x 79	12,6
NSG ARDL-1432		32	42,5 x 39 x 64	10,2
NSG ARDL-1435		35	46,1 x 43 x 70,3	11,8
NSG ARDL-1445		45	48,3 x 48,3 x 79	13,3
NSG ARDL-1455 KFG		55	53 x 51 x 99	20,0

IP24C

9 感合性声明

欧盟符合性声明
我们在此声明，以下所述机器基于其设计和结构及由我们提出的技术要求符合欧盟指令的相关基础安全和健康要求。如有未经我方同意的更改，则该声明失效。
产品：干湿工业两用吸尘器
型号：	NSG
设备结构符合以下相关规定：	欧盟机器设备指令2006/42/EG 欧盟电磁兼容性指令2014/30/EG
统一应用标准：	EN 60335-1:2012, EN 60335-2-69:2012, EN 62233:2008, EN 62233 BER.1:2008, EN 55014-1:2006+A12009+A2:2011, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013, EN 55014-2:1997+A1:2001+A2:2008
国家应用标准和技术规格：	DIN EN 60335-1 (VDE 0700-1):2012-10, DIN EN 62233 (VDE 0700-366):2008-11, DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04, DIN EN 55014-1 (VDE 0875-14-1):2012-05, DIN EN 61000-3-2 (VDE 0838-2):2010-03, DIN EN 61000-3-3 (VDE 0838-3):2014-03, DIN EN 55014-2 (VDE 0875-14-2):2009-06
文档全权代表：	ELECTROSTAR GmbH, Stuttgartger Straße 36, 73262 Reichenbach/Fils, Germany
01.09.2016	Carsten Gresser Head of Quality Assurance

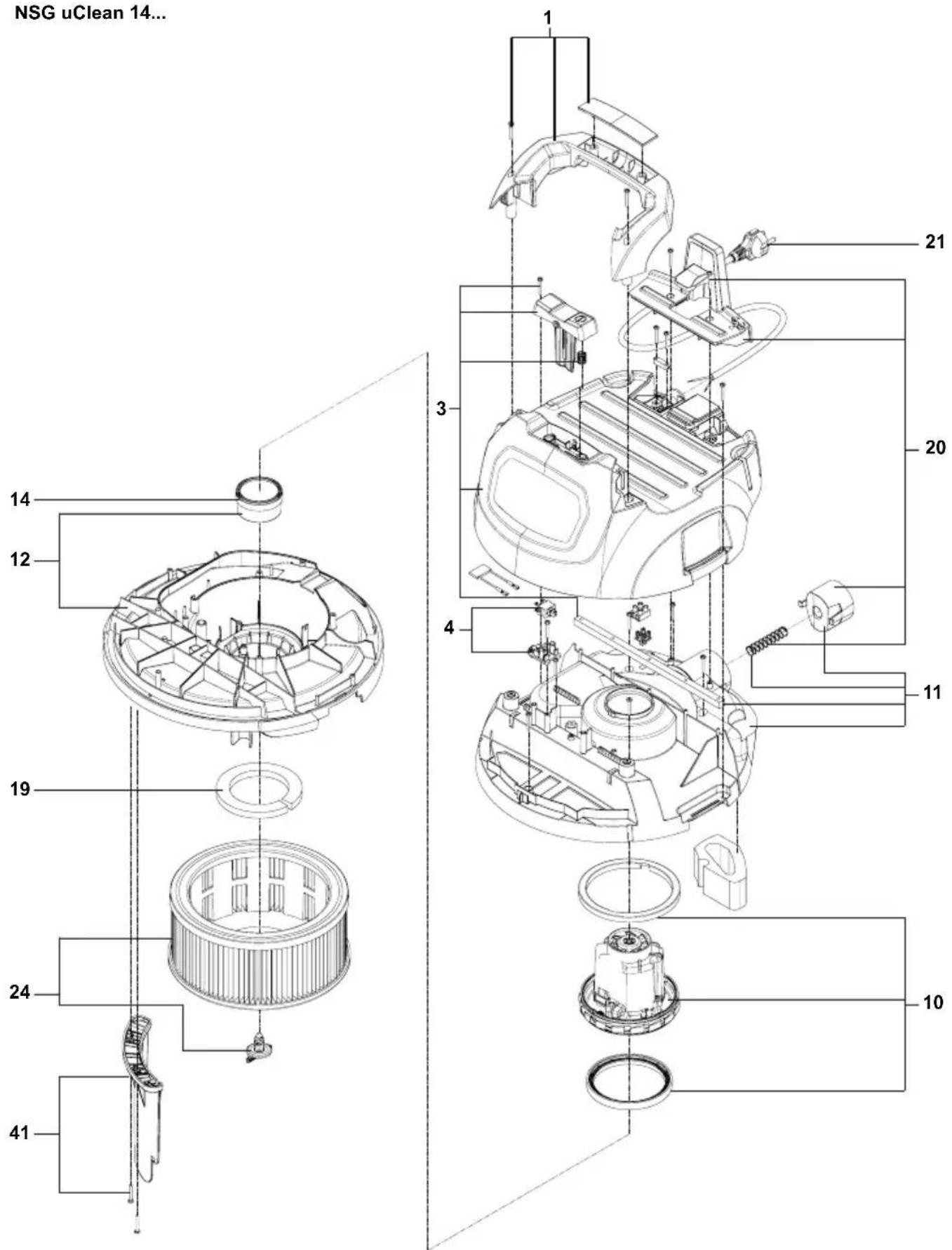

NSG uClean 14...

NSG uClean ADL-14...

NSG uClean ARDL-14...

28-20L

29-32L

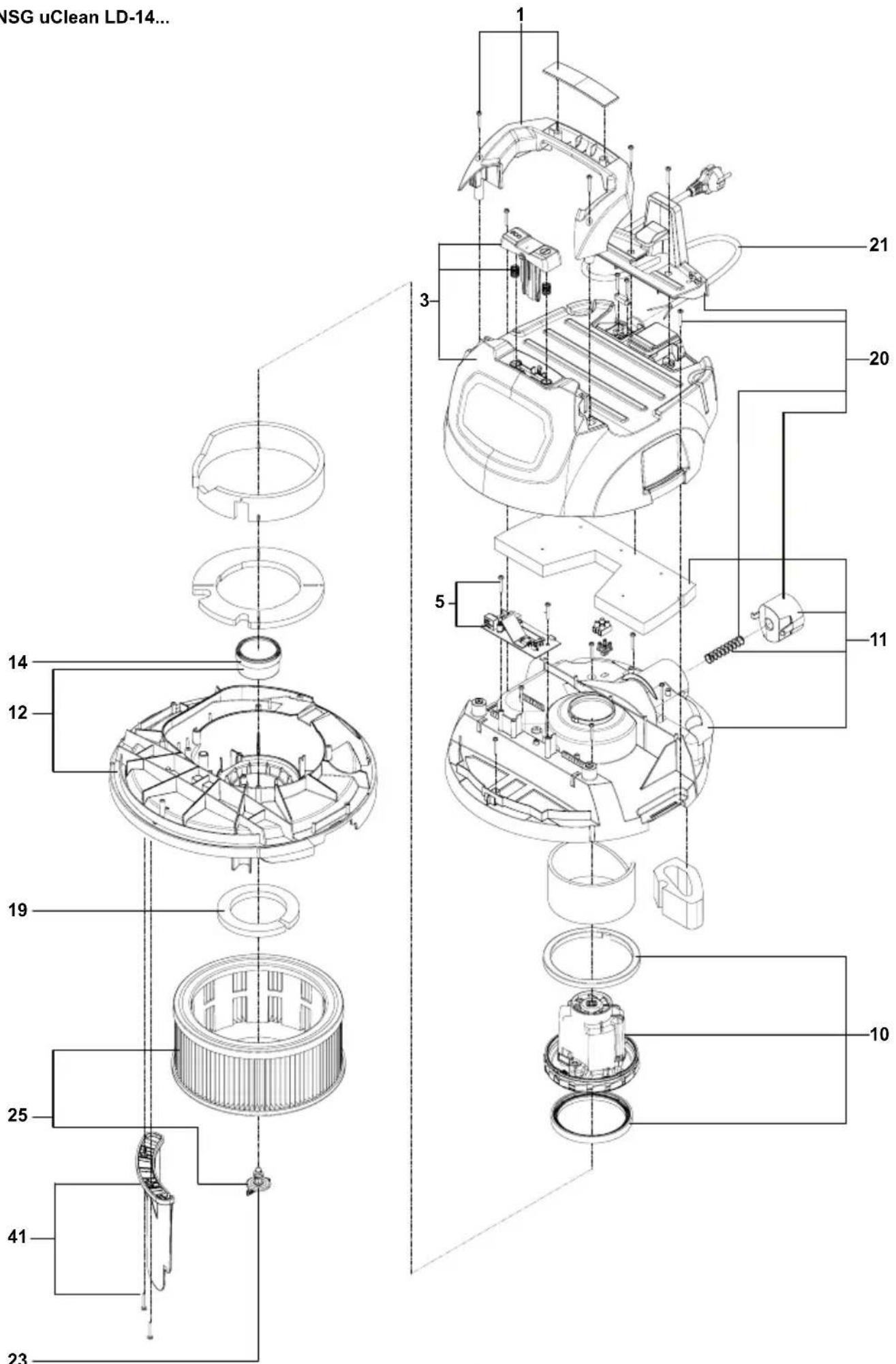

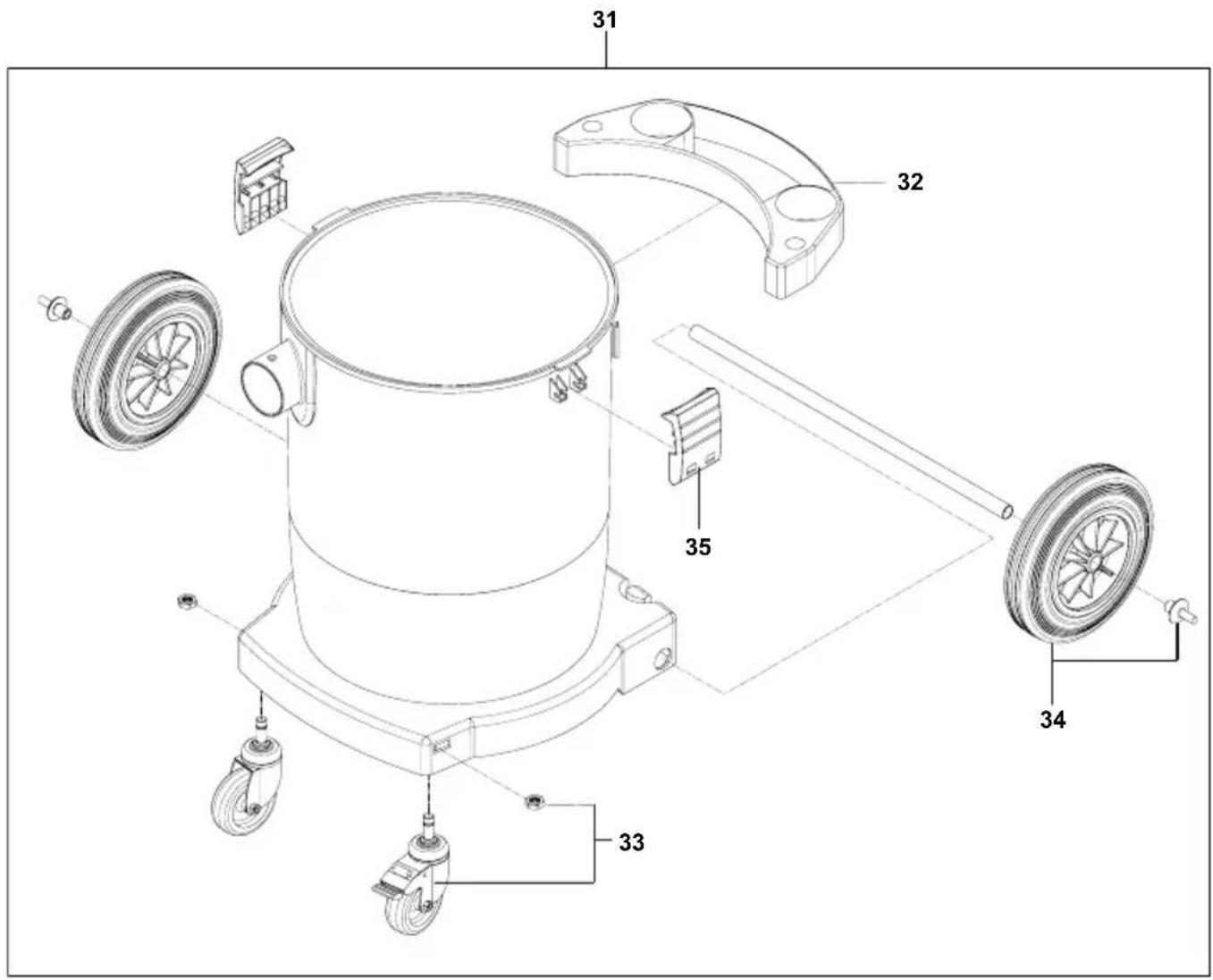

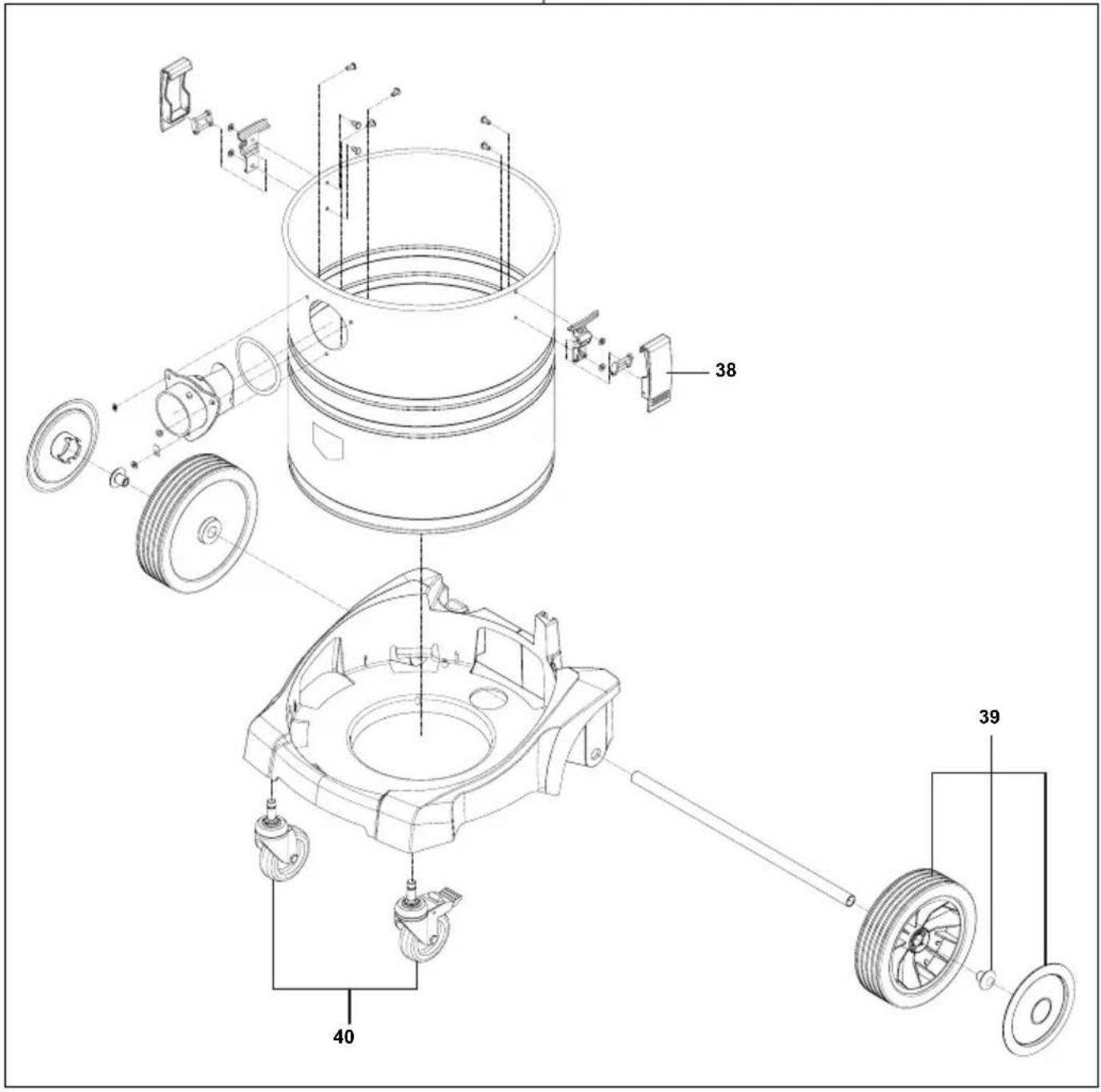

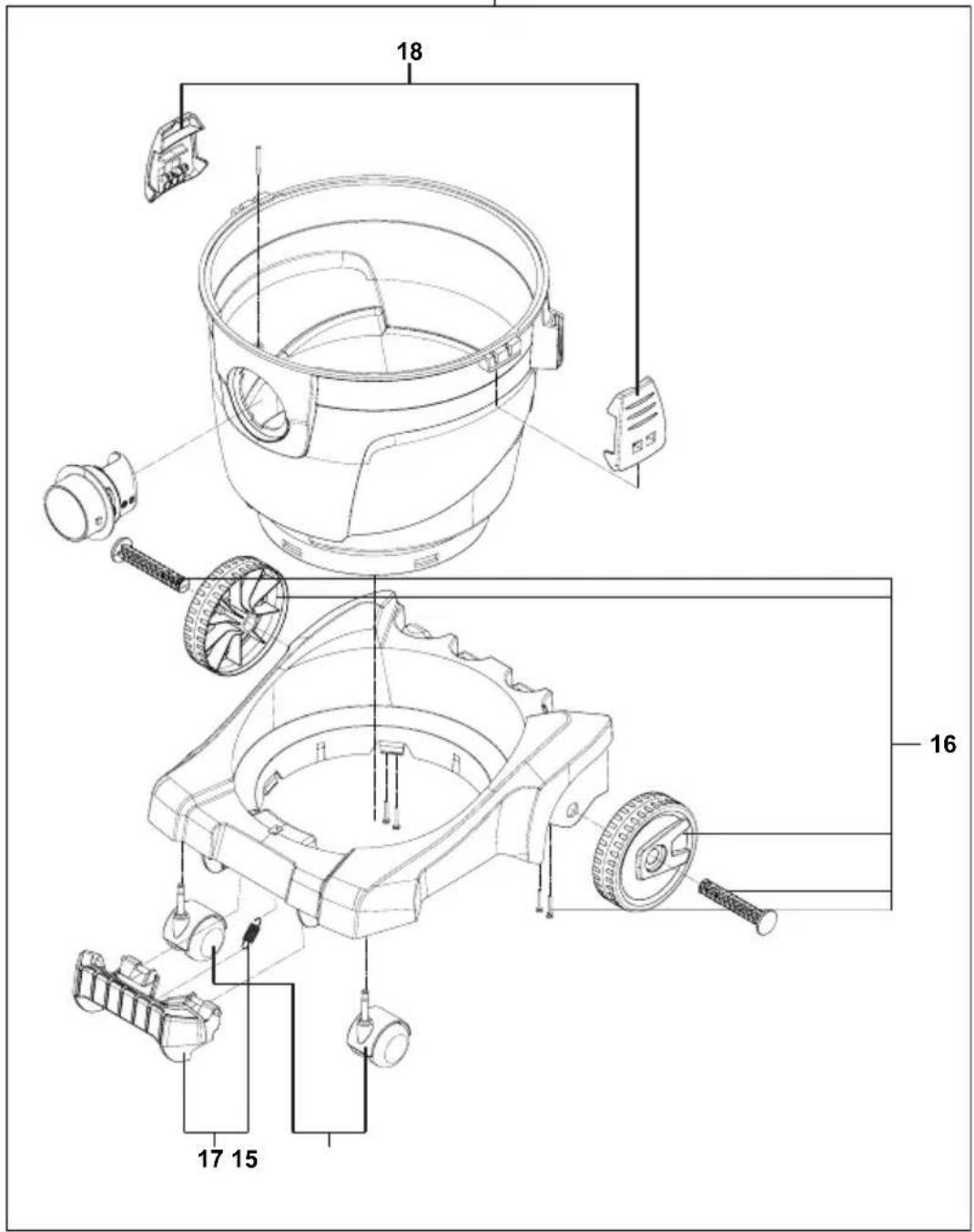

Ersatzteile/Spare Parts Stand/Issue: 15-05
A - NSG uClean ARDL 14 ...

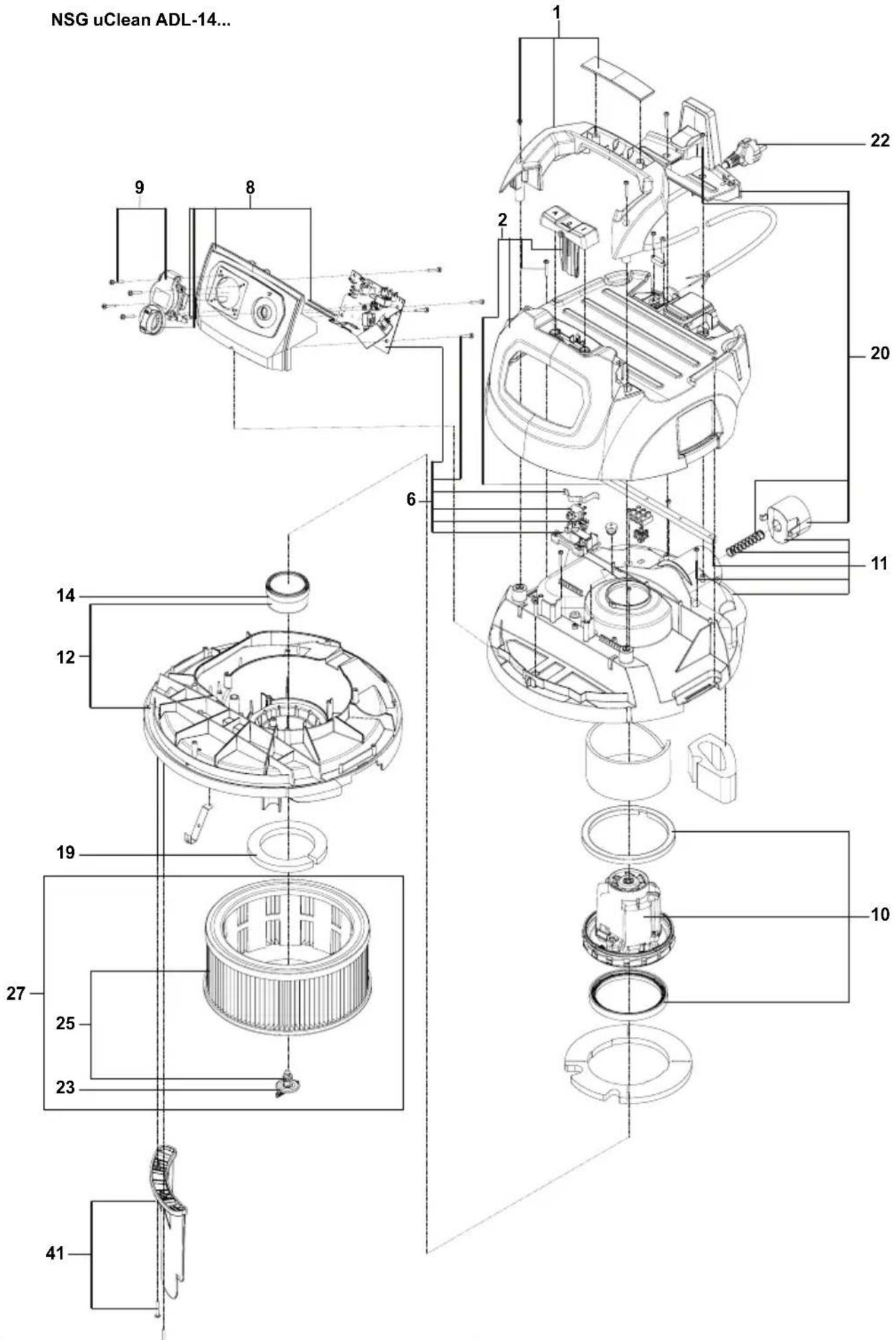

B- NSG uClean ADL 14...
C- NSG uClean LD 14 ..
D- NSG uClean 14 ..
