KÄYTTÖOHJE NSG uClean ARDL1432 Starmix

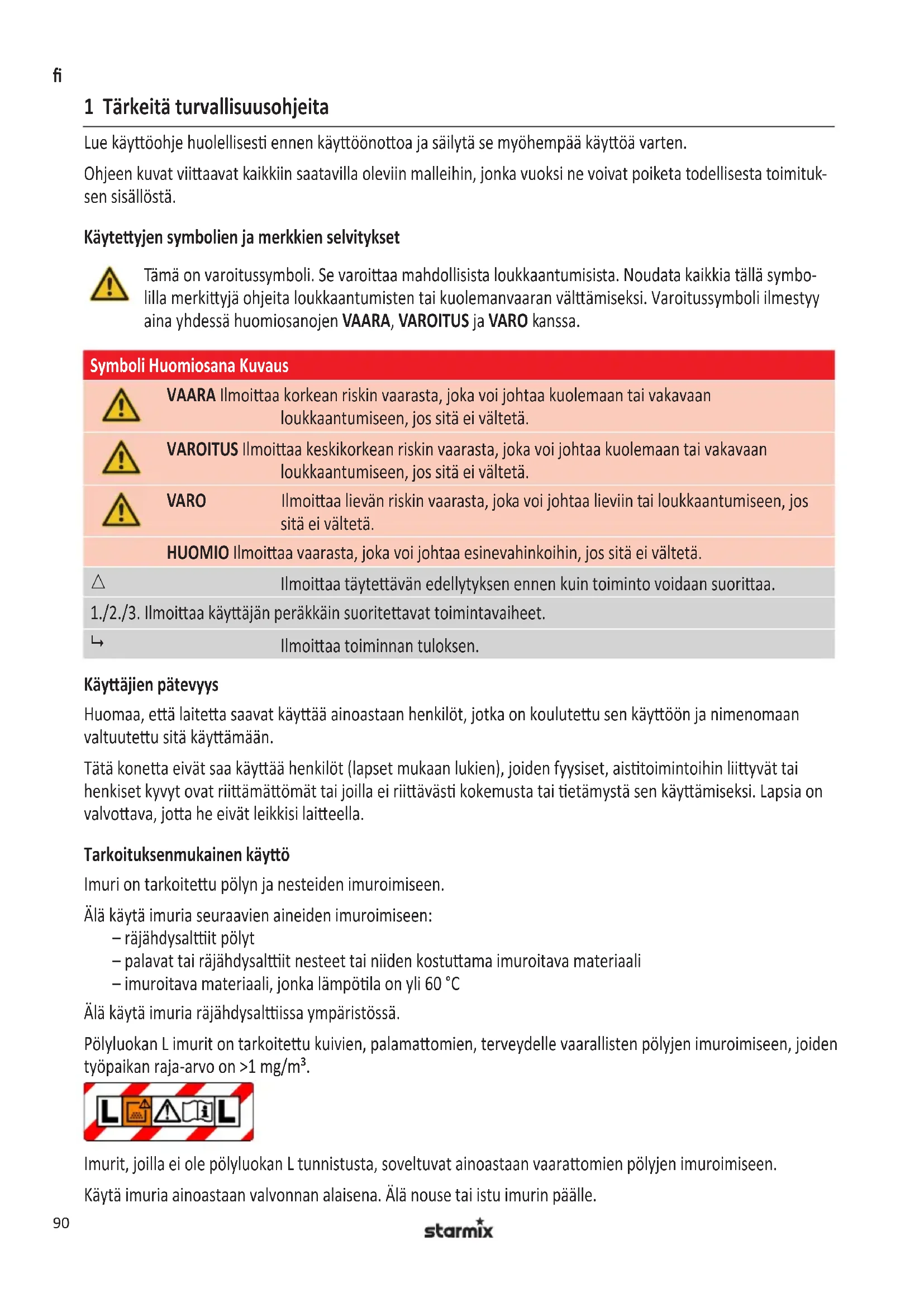

1 Tärkeitä turvallisuusohjeita

Lue käyttoohje huolellisesti ennen käytöönotto ja sailytä se myöhempää käyttoa varten.

Ohjeen kuvat viittaavat kaikkin saatavilla oleviin malleihin, jonka vuoksi ne voivat poiketa todellisesta toimituk- sen sisallostä.

Käytettyjen symbolien ja merkkien selvitykset

Tämä on varoitussymboli. Se varoittaa mahdollisista loukkaantumisista. Noudata kaikkia tälla symbolilla merkittyjä ohjeita loukkaantumisten tai kuolemanvaaran välttamiseksi. Varoitussymboli ilmestyy aina yhdessä huomiosanojen VAARA, VAROITUS ja VARO kanssa.

Symboli Huomiosana Kuvaus

VAARA Ilmoittaa korkean riskin vaarasta, joka voi johtaa kuolemaan taivakavaan loukkaantumiseen,Jos sitä ei valteta.

VAROITUS Ilmoittaa kesikkorkean riskin vaarasta, joka voi johtaa kuolemaan taivakavaan loukkaantumiseen,Jos sitä ei valtetä.

VARO Ilmoittaa lievän riskin vaarasta, joka voi johtaa lieviin tai loukkaantumiseen, jos sitä ei välta.

HUOMIO Ilmoittaa vaarasta, joka voi johtaa esinevahinkoihin, jos sitä ei valteta.

Ilmoittaa taytettavan edellytyksen ennen kuin toiminto voidaan suorittaa.

1./2./3. Ilmoittaa kayttäjan peräkkain suoritettavat toimintavaiheet.

Ilmoittaa toiminnan tuloksen.

Käytäjien patevyys

Huomaa, etta laitetta saavat kayttä ainoastaan henkilöt, jotka on koulutetu sen kayttöön ja nimenomaan valtuutetu sitä kayttämään.

Tata konetta eivat saa kayttä hemkilot (lapset mukaan lukien), joden fyysiset, aistitoimintoihin liittyvat tai henkiset kyvyt ovat riittamattomat tai joilla ei riittavasti kokemusta tai tietamysta sen kayttamiseksi. Lapsia on valvottava, jotta he eivat leikkisi laitteella.

Tarkoituksenmukainen käytto

Imuri on tarkoitetu polyn jaNSTeiden imuroimiseen.

Alä käytä imuria seuraavien aineiden imuroimseen:

-rajahdsaltttiit polyt
palavat tai rajahdsalttiit nesteet tai niiden kostuttama imuroitava materiaali
- imuroitava materiaali,jonka lamptola on yli 60^

Alä kayta imuria rajahdysalttiissa ymparistossa.

Polyluokan L imurit on tarkoitettu kuivien, palamattomien, terveydelle vaarallisten polyjen imuroimiseen, joiden tyopaikan raja-arvo on >1mg / m^3

Imurit, joilla ei ole polyluokan L tunnistusta, soveltuvat ainoastaan vaarattomien polyjen imuroimiseen.

Käytä imuria ainoastaan valvonnan alaisena. Älä nouse tai istu imurin pälle.

Kone on tarkoitetu teolliseen käytöön, esimerkiki hotelleissa, kouluissa, sairaaloissa, tehtaissa, myymäloissä, toimistoissa ja vuokraustoiminnassa käytettäväksi.

Valmistaja ei vastaa ei-tarkoituksenmukaisesta käytösta, asiattomasta ohjauksesta tai ei-ammattimaisesta korjauksesta johtuvista vauroiista.

Sahköiskun aiheuttamien vaarojen välttäminen

Typpikilvessä ilmoitetun jannitteen on vastattava verkkojännitettä. Kytke imuri ainoastaan riittävasti suojattuun pistorasiaan.

Alā vedā verkkoliitānnān johtoa terävien reunojen yli, taita sitā tai jatā sitā puristuksiin. Vaihda vaurioitunut verkkoliitānnān johto luvussa Tekniset tiedot ilmoitettuun malliin.

Ala ota imuria kayttoon seuraavissa tapauksissa:

• Verkkoliitannan johto tai jatkojohto ovat vialisia tai niissä on murtumia.
• Imurissa on nakyviä vaurioita, esim. kotelon murtumia.
• Jos on syytä epaillä nakymätontä vikaa, esim. kaatumisen jälkeen.

Sammuta imuri ja irrota verkkopistoke seuraavissa tapauksissa:

• Jos vaahtoa tai nestetta valuu ulos
• Jos työ keskeytetään pidemmäksi aikaa ja jokaisen käytön jälkeen
  -Aina ennen huoltoa tai varustuksen uusimista

Verkkopistoketta irrotettaessa vedä aina pistokkeesta, alä koskaan verkkoliitannän johdosta. Alä koskaan kosketa verkkopistoketta markana.

Alä avaa imuria ulkona sateella tai ukkosella. Pidä kannen sisäpuoli aina kuivana.

Käytä ainoastaan imurin mukana toimitettuja tai käyttoohjeessa märitettyjä harjoja. Muiden harjojen käytto voi heikentäa turvallisuutta. Sähköharjat eivat saa joutua kosketuksiin verkkopistokkeen johdon kanssa.

Vaarojen välttäminen kayton aikana

Vain polyluokan L imureille: Varmista riittava ilmanvaihto, jos poistoilma ohjataan takaisin huoneeseen (huomioi kansalliset märäykset).

Tiedota käyttohenkilokuntaa ennen työskentelyä seuraavista seikoista:

• Imurin käsittely
• Imuroitavasta materialista aiheutuvat vaarat
• Imuroitavan materiaalin turvallinen poistaminen

Alä käytä puhallustointoa suljetuissa tiloissa. Työskentele vain puhtaan imurin letkun kanssa. Alä pollytä terveydelle Haitallisia polyjä. Alä hengità polyjä.

Käytö elintarvikkeita käsittelevissä yrityksissä: Puhdista imuri valittomästi kayton jälleen ja desinfioi lkaantumisten estämiseksi.

Välta vaaroja huollon ja korjauksen yhteydessä

Anna laite ainoastaan ammattihenkilon korjattavaksi. Kayta ainoastaan alkuperaisi iis- ja varaosia.

2 Ennen ensimmäista käyttoönottoa

Kokoaminen

Katso kuva B.

1. Varmista laitteen taydellisyys pakkausta avattaessa.

2. Ilmoita jälleenmyyjäle mahdolliset kuljetusvauriot valittomästi.

3 Kaytto

Huomioi ennen jokaista käytöönottoa

Varmista, etta seuraavat edellytykset on taytety:

Imuri, verkkojohto, imulektku ja tarvikkeet eivat ole vaurioituneet.

Kaikki suodattimet ovat paikoillaan ja ehjia.

Käytötilat

Käytötila (varustuksesta riippuen) Kuvaus Kytkimen asento
Pois päältä Pistorasia jännitteen alainen 0
Päällä Pistorasia jännitteen alainen, manuaalinen käytö		I
Minimaalinen imuteho Imuri toimii pienellä teholla ECO
Maksimaalinen imuteho Imuri toimii suurimmalla teholla MAX
Valmiuskäytö päälekytkentäautomatiikkaan, portaaton kierroslukusään ECO-MAX	Imuri kytketään päälle ja.POIS päältä sähkötyökalusta	A
Valmiuskäytö päälekytkentäautomatiikkaan, portaaton kierroslukusään ECO-MAX, automaattinen suodattinen puhdistus	Imutehon pienentyessä suodatin puhdistetaan työtauilla (= sähkötyökalun ollessa sammutetu)	A

Automaattinen puhdistus (riippuen varustuksesta)

Imuri on varustetu sahkömagneettisella suodattimen puhdistuksella, joka irrottaa automaattisesti suodatinpatruunaan tarttuneen polyn.

Kuivien aineiden imuroiminen

Tarvittava varustus Huomautukset
Pääsuodatin (suodatinpatruuna)	Imurin, suodattimen ja lisävarusteiden on oltava kuivia. Jos vaihdat usein märkä- ja kuivaimuroinnin valillä, käytä erillistä pääsuodatinta.
Suodatinpussi hienojakoisen imuroitavan materiaalin polyttömään poistoon	Noen, sementin, kipsin, jauhojen tai vastaavien polyjen imurointi: Aseta suodatinpussi likasäiliöön, jotta poly ei tartu kiinni ja paakkuunnu.
Lisävarusteet käyttopaikan mukaan

1. Säädä haluttu käytötila kytkimestä.

Imuri on kayttövalmis.

1. Valitse seuraavista mahdollisuksista (varustuksen mukaan) imutehon säätämiseksi:

Kännä kytkin asentoon ECO
Säädä kierroslukkytkimestä
Säädä sivuilmaläppa kahvan putkesta

Nesteiden imurointi

Nestemäärä Tarvittava varustus

Pieni määrä nestettä Pääsuodatin (suodatinpatruuna) Vesisuutin

Suuri määrä nestettä Pääsuodatin (vaahtomuovi) Vesisuutin

1. Ota suodatinpussi pois likasäiliösta ennen nesteiden imurointia.
2. Avaa kahvan putken sivuilmalappa hieman.
3. Kännä kytkin asentoon I.

Ennen imurin sammuttamista:

1. Poista imusuutin nesteesti.

Imuletkun jaannosvesi imetaan sailiöön eikä se voi valuua ulos.

Imutehon laskiessa yllattäen ja moottorin kierrosluvun noustessa (moottorin äni muuttuu) uimuriventti li on keskeyttänyt imuroinnin: Sāliö on tāynä.

1. Sammuta imuri.
2. Tyhjennä likasäiliö ja suodatinpatruuna.

Sahkötyökalujen kytkenta

Katso kuva C.

Käytä pistorasiaa imureissa, joissa on käynnistys-/sammutusautomatiikka (kytkinasento A), sahkötyokalujen liitantaan. Imuri kytketaan paälle ja pois paälta sahkötyokalusta. Kytkimen asennossa 0 pistorasiaa voidaan käyttaa jatkojohtona, esim. käytettävalle lampulle.

Liitantaaarvo: Imuri ^+ sahkotyokalu = enint. 16 A (arvo riippuvainen maan mallista, huomioi Tekniset tiedot).

VAROITUS!

Imurin pistorasia on aina jannitteen alainen.

Loukkaantumisvaara automaattisesti kaynnistyvista sahkötyokaluista.

1. Ennen pistorasian kytkemista: Sammuta sahkotyokalu.

Smart Stop

Katso kuva D.

1. Aktivojarru jalalla.

Imuri ei voi ena a rullata pois paikaltaan.

Smart Stop tarjoa myos muita toimintoja:

Kahva likasailion tyhjentamiseksi
- Ramppitoiminto steiden ylittämiseksi

Puhallustoiminto

Katso kuva E.

Käytä puhallustoimintoa ainoastaan koneiden ja laitteiden puhdistamiseen, polyjen poistamiseen ja kuivattami-seen.

Tilavuusvirran naytto

Katso kuva F.

Tilavuusvirran nayttö syttyy palamaan sailiön ollessa täysi tai imulekun ollessa tutkeutunut.

Työskentelyn jälkeen

Katso kuva G.

1. Rullaa verkkoliitannan johto ja imulektku kokoon.
2. Laita lisavarusteet takaisin niiden sailytyslokeroon.

Kuljetus ja sailytys

1. Sulje imurin ylaosan lukitukset ennen kuljetusta.
2. Huomioi imurin paino, erityisesti likasailion ollessa taynnä.
3. Älä kallista imuria, jos likasäiliössä on nestetta.
4. Säilytä imuri kuivassa ja pakkaselta suojatussa paikassa sisätiloissa.

4 Vianhaku ja korjaus

Häiriö Syy Ratkaisu
Imutehon pienentyminen Kansi ei ole kunnolla kiinni Sulje kansi
	Suodatin likainen Puhdista
	Suodatinpussi tãynnã Vaihda
	Sãiliö tãynnã Tyhjennã
	Moottorin suojasuodatin tukkeutunut	Puhdista
	Suutin, putket tai letku tukkeutuneet	Puhdista
Imuri ei kãynnisty Verkkopistoke ei	pistorasiassa Kytke kiinni
	Verkko jännitteetön Tarkasta sulake
	Verkkoliitännän johto rikki Anna vaihdettavaksi
	Vesianturi/uimuri sammunut Tyhjennã sãiliö
	Kytkin asennossa A	Kãnnã kytkin asentoon I
Imuri ei kãynnisty sãhkötyökalun kãynnistymisen yhteydessä	Sãhkötyökalua ei ole kytketty kiinni imuriin	Kytke verkkopistoke imurin pistorasiaan
	Kytkin ei ole asennossa A	Kãnnã kytkin asentoon A

Alä tee muita toimenpiteita, känny asiakspalvelun puoleen.

5 Huolto

Katso kuvat H-I-J-K.

Käsitte imuria huollettaessa ja puhdistettaessa niin, ettei siitä aiheudu vaaraa huoltohenkilökunnalle eikä muille henkilöille.

Vain polyluokan L imureille

Käytäjan tulee pitää imuri kunnossa

• purkamalla se osiin
• puhdistamalla
• ja huoltamalla sen

saattamatta itsea'an ja muita henkilöitä vaaratilanteisiin.

Vaadittavia varotoimenpiteita ovat

• puhdistus ennen osiin purkamista

• niiden paikallisten suodatettavien tuuletusjärestelmien valmistelu, joista imuri aiotaan irrottaa

• huoItoaueen puhdistus
• sopivien henkilösuojainten käytto.

Anna ammatthienkilokunnan suorittaa tekinen tarkastus vahinta'an kerran vuodessa, esim. suodattimen kunto, imurin ilmativiys ja varmistuslaitteiden toiminta.

Likaiset tarvikkeet

Huolto- ja korjaustoimien yhteydessä on havitettvä kaikki likaantuneet tarvikkeet, joita ei voida puhdistaat tyydtytävsti. Tällaiset tarvikkeet on havitettvä vuotamattomissa pusseissa kyseisille materiaaleille märirettyjä voimassa olevia märäyksiä noudattaen.

Sällönt tyhjentäminen

Sallittu ainoastaan polyill, joita koskee tyopaikan raja-arov > 1 mg/m3.

1. Sammuta imuri ja irrota pistoke.
2. Avaa kiinnittimet.
3. Ota kansi ja imuleteku irti sailiosta.
4. Kaannà sāliö ylosalaisin.

Suodatinpatruuna vaihto

Katso kuva J.

1. Sammuta imuri ja irrota pistoke.
2. Avaa kiinnittimet.
3. Ota kansi irti sailiosta.
4. Lóysāa kiristā ruuvit.
5. Suodatuspatruuna poisto.
6. Laita uusi suodatinpatruuna suorassa kotelon pälle rajoitttimeen asti.
7. Lukitusruuvi kirsta ruuvit.

Suodatinpatruunoiden, suodatinpussien tai poistopussien havitys

Havita suodatinpatruunat, suodatinpussit ja poistopssit kansallisten märäysten mukaisesti.

Puhdistus

Alä puhdista imuria korkeapainepesurilla. Käytä puhdistukseen vain kosteaa liinaa ja hellävaraista puhdistusainnetta. Hapot, asetoni ja liuottimet voivat syövyttaä imurin osia.

Puhdista suodatinpatruuna sānnöllisesti, varo vauroittamasta lamelleja tass yhteydess. Aseta markapuhdistettu suodatinpatruuna takaisin paikalleen vasta, kun se on taysin kuiva. Alä puhdista tai kuivaa suodatinpatruunaa paineilmalla.

6 Havitys

Käytetyt laitteet sisälätvät arvokkaita materiaialeja, joita voidaan käyttaa uudelleen. Imureita ei saa havittä tavallisen kotitalousjätteen mukana, vaan ne on vietäva asianmukaiseen keräyspisteeseen, joka voi olla esim. kunnallinen jätteenkeräyspiste.

7 Alkuperäisvaraosat

Kuvaus Tilausnro.	NSG uClean 14.. / LD 14.. / ADL 14..	Tilausnro. NSG uClean ARDL 14..
Suodatinpatruuna FPP 3600 415109 (540986)
Suodatinpatruuna FPPR 3600 413464 (529776)

8 Tekniset tiedot

		NSG uClean 14..	NSG uClean LD 14..	NSG uClean ADL / ARDL 14..
Jännite V 220-240 220-240 220-240
Taajuus Hz 50/60 50/60 50/60
Tehonotto (maks.)	W	1400	1400	1400
Sujoausluokka		II ☐	II ☐	I ☒
Ilmantilavuusvirta : m³/h puhaltimessa		248,4	248,4 248,4
Ilmantilavuusvirta : letkussa	m³/h	147	147	147
Alipaine: puhaltimessa	kPa	26	26	26
Alipaine: letkussa	kPa	20	20	20
Suodattimen pinta-ala	cm²	2950	2950	2950 / 3400
Kuuluvus, änekkyys	dB(A)	85	84	85
Verkkoliitäntäjohto: Typpi		H05VV-F 2x1,0	H05VV-F 2x1,0	H05VV-F 3G1,5
Verkkoliitäntäjohto: Pituus	m	8	12	8

	Säillöhn tilavusl	Mitatcm (p x l x k)	Painokg
NSG 1420	20	41,7 x 39 x 55	8,9
NSG 1432	32	41,7 x 39 x 64	9,3
NSG 1445	45	48,3 x 48,3 x 79	12,4
NSG LD-1422	22	46,1 x 43 x 57	10,3
NSG LD-1420	20	42,5 x 39 x 55	9,2
NSG LD-1432	32	42,5 x 39 x 64	9,5
NSG LD-1435	35	46,1 x 43 x 70,3	11,0
NSG LD-1445	45	48,3 x 48, x 79	12,8
NSG ADL-1420	20	42,5 x 39 x 55	8,9
NSG ADL-1432	32	42,5 x 39 x 64	9,3
	Sällön tilavusl	Mitatcm (p x l x k)	Painokg
NSG ADL-1445 45 48,3 x 48,3 x 79 12,6
NSG ARDL-1432 32 42,5 x 39 x 64 10,2
NSG ARDL-1435 35 46,1 x 43 x 70,3 11,8
NSG ARDL-1445 45 48,3 x 48,3 x 79 13,3
NSG ARDL-1455 KFG 55 53 x 51 x 99 20,0

C

9 EY-vaatimustemmukaisuusvakuutus

EY-vaatimustemukaisuusvakuutus
Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksa. Jos tuotteeseen/tuotteisiin tehdään mutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.
Tuote: Pölynimuri märkä- ja kuivakäytöön
Tyyppi: NSG
Tämän laitteen rakenne vastaa seuraavia märäryksiä: EY:n konedirektivi 2006/42/EY EY:n EMC-direktivi 2014/30/EY
Sovelletut harmonisoidut standardit: EN 60335-1:2012, EN 60335-2-69:2012, EN 62233:2008, EN 62233 BER.1:2008, EN 55014-1:2006+A12009+A2:2011, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013, EN 55014-2:1997+A1:2001+A2:2008
Käytetyt kansalliset normit ja tekniset spesifikaatiot: DIN EN 60335-1 (VDE 0700-1):2012-10, DIN EN 62233 (VDE 0700-366):2008-11, DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04, DIN EN 55014-1 (VDE 0875-14-1):2012-05, DIN EN 61000-3-2 (VDE 0838-2):2010-03, DIN EN 61000-3-3 (VDE 0838-3):2014-03, DIN EN 55014-2 (VDE 0875-14-2):2009-06
Dokumentointivaltuutetu:	ELECTROSTAR GmbH, Stuttgarter Straße 36, 73262 Reichenbach/Fils, Germany
01.09.2016	Carsten Gresser Head of Quality Assurance
