John Thompson, tuote- ja markkinointipäällikkö, EUAP. (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja.)SYMBOLFORKLARING Norwegian – 41 Symbolforklaring ADVARSEL! Hvis maskinen brukes uforsiktig eller feilaktig, kan den være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre.Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.Sørg for at ikke uvedkommende oppholder seg i arbeidsområdet.Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.Se opp for gjenstander som slynges ut og rikosjetterer.Advarsel om roterende kniv. Pass på hender og føtter.Advarsel: Roterende deler. Hold hender og føtter unna.Dette produktet er i overensstemmelse med gjeldende CE-direktiv.Støyutslipp til omgivelsene ifølge EFs direktiv. Maskinens utslipp angis i kapitlet Tekniske data og på klistremerke.Bruk aldri maskinen innendørs eller i rom uten ventilasjon. Avgassene inneholder karbonmonoksid, en giftig og livsfarlig gass uten lukt.EksplosjonsfareFyll aldri brennstoff med motoren i gang.Svært varm overflate. Forklaring av advarselsmerker Advarslene er delt inn i tre nivåer. ADVARSEL! VIGTIG! OBS!

ADVARSEL! Brukes hvis det er fare for alvorlig skade eller dødsfall for brukeren eller skade på omgivelsene hvis instruksjonene i håndboken ikke følges.

• VIGTIG! Brukes hvis det er fare for skade på brukeren eller omgivelsene hvis instruksjonene i håndboken ikke følges.OBS! Brukes hvis det er fare for skade på gjenstander eller maskinen hvis instruksjonene i håndboken ikke følges.PRESENTASJON 42 – Norwegian Innhold Kjære kunde Serien av nyskapende motorsager fortsatte gjennom tiårene, og virksomheten utvidet først med motorer til fly og go-karter på 1950-tallet, senere med minimotorsager i 1960-årene. Senere, i 1970- og 80-årene, ble trimmere og løvblåsere lagt til i sortimentet. I dag er McChulloch en del av Husqvarna-gruppen, og fortsetter tradisjonen med kraftige motorer, tekniske nyskapninger og sterke konstruksjoner som har vært vårt varemerke i mer enn et halvt århundre. Redusert drivstofforbruk, utslipp og støynivå har førsteprioritet hos oss, det samme har bedre sikkerhet og brukervennlighet. Vi håper du vil bli fornøyd med ditt nye McCulloch- produkt, som er konstruert for å være din følgesvenn i lang tid fremover. Ved å følge brukerhåndbokens råd om bruk, service og vedlikehold sikrer du maksimal levetid for produktet. Hvis du trenger profesjonell hjelp til reparasjon eller service, kan du bruke Service Locator-tjenesten på www.mcculloch.com. McCulloch arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel. Denne brukerhåndboken kan også lastes ned fra www.mcculloch.com. SYMBOLFORKLARING Symbolforklaring p. 41
• Forklaring av advarselsmerker p. 41
• PRESENTASJON Innhold p. 42
• Kjære kunde p. 42
• PRESENTASJON Hva er hva på gressklipperen? p. 43

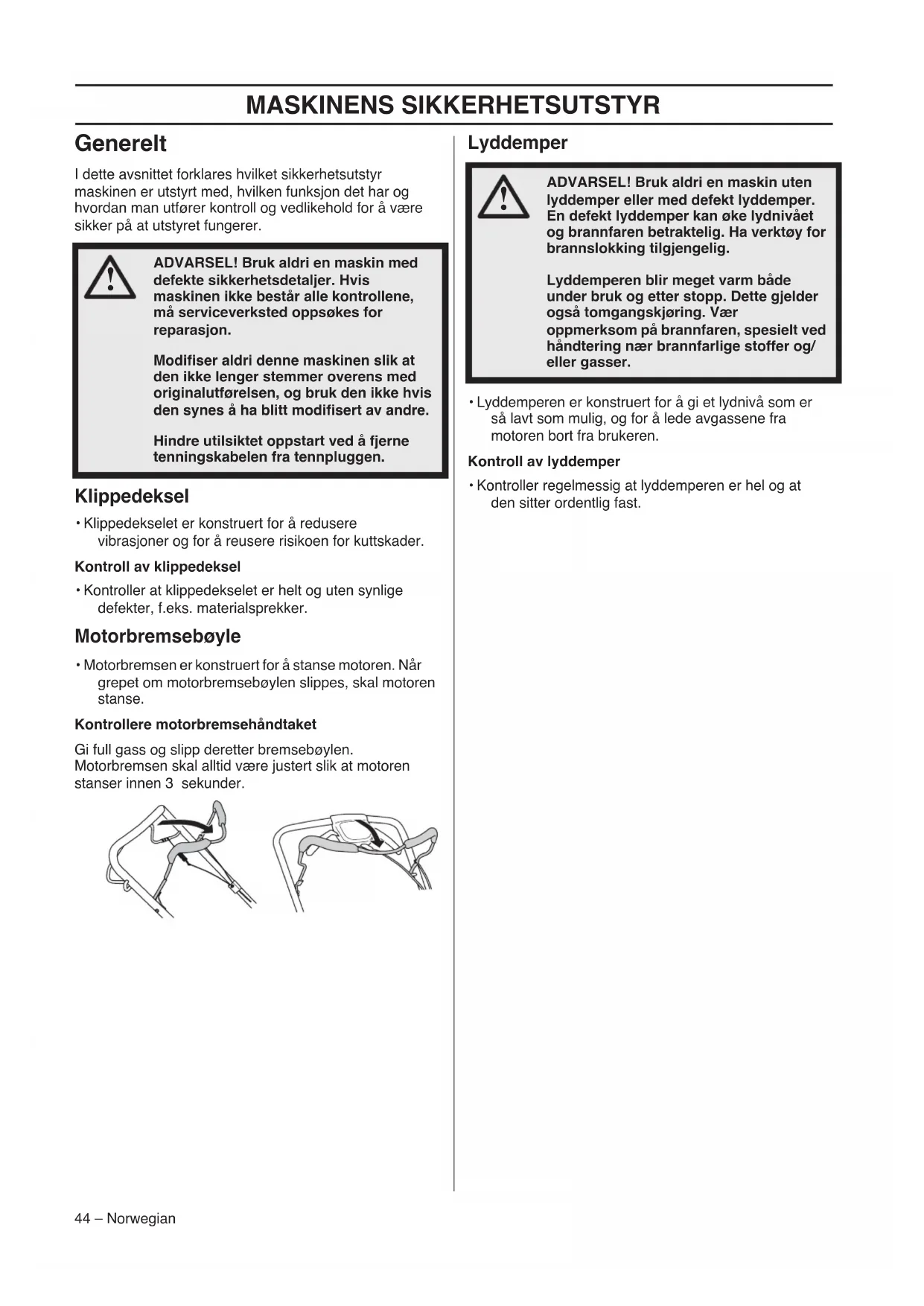

• MASKINENS SIKKERHETSUTSTYR Generelt p. 44

1 Motorbremsebøyle 2 Kjørehåndtak 3 Starthåndtak 4 Oppsamler 5 Håndtak, håndtakets høyde 6 Klippehøydehendel 7 Peilepinne/oljepåfylling 8 Lyddemper 9 Tennplugg 10 Luftfilter 11 Klippedeksel 12 Drivstoffkran 13 Vanntilkopling 14 Brenselpåfylling 15 Kniv 16 Fjærskive 17 Knivbolt 18 BruksanvisningMASKINENS SIKKERHETSUTSTYR 44 – Norwegian Generelt I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for å være sikker på at utstyret fungerer. Klippedeksel

• Klippedekselet er konstruert for å redusere vibrasjoner og for å reusere risikoen for kuttskader. Kontroll av klippedeksel

• Kontroller at klippedekselet er helt og uten synlige defekter, f.eks. materialsprekker. Motorbremsebøyle

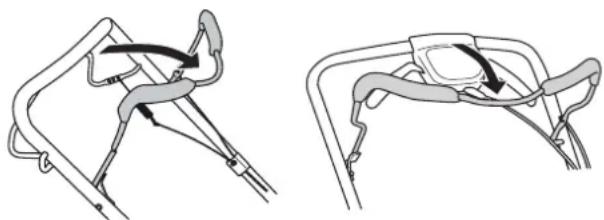

• Motorbremsen er konstruert for å stanse motoren. Når grepet om motorbremsebøylen slippes, skal motoren stanse. Kontrollere motorbremsehåndtaket Gi full gass og slipp deretter bremsebøylen. Motorbremsen skal alltid være justert slik at motoren stanser innen 3 sekunder. Lyddemper

• Lyddemperen er konstruert for å gi et lydnivå som er så lavt som mulig, og for å lede avgassene fra motoren bort fra brukeren. Kontroll av lyddemper

ADVARSEL! Bruk aldri en maskin med defekte sikkerhetsdetaljer. Hvis maskinen ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon. Modifiser aldri denne maskinen slik at den ikke lenger stemmer overens med originalutførelsen, og bruk den ikke hvis den synes å ha blitt modifisert av andre. Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

ADVARSEL! Bruk aldri en maskin uten lyddemper eller med defekt lyddemper. En defekt lyddemper kan øke lydnivået og brannfaren betraktelig. Ha verktøy for brannslokking tilgjengelig. Lyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Vær oppmerksom på brannfaren, spesielt ved håndtering nær brannfarlige stoffer og/ eller gasser.MONTERING OG JUSTERINGER Norwegian – 45 Generelt Håndtak Montering TopphåndtakPlasser håndtakets rørformede konstruksjon direkte ovenfor den nedre delen på håndtaket. Trekk til knottene.Bruk de medfølgende remmene til å feste kablene til håndtaket. Ikke strekk kablene for langt når du monterer. Inställningar Håndtakets høyde• Løsne de nedre knottene.• Juster høyden. Trekk til knottene. Klippehøyde Flytt spaken bakover for høy klippehøyde, og forover for lavere klippehøyde. Oppsamler

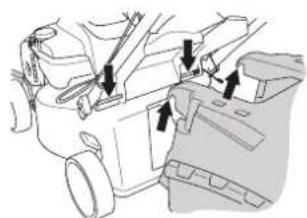

• Montere oppsamleren.• Fest krokene i de øvre krokene i chassiset.• Monter bunnen av oppsamleren i utkaståpningen. Finhakkesett

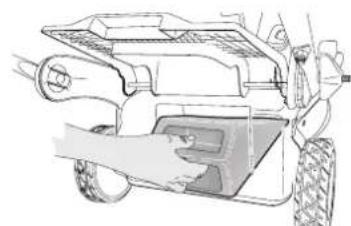

• Hev utkastvernet for å montere/demontere finfordelingspluggen. Påfylling av olje
• Oljetanken er tom ved levering. Fyll på olje sakte. Se anvisninger under overskriften Vedlikehold. Motoroljen skal skiftes første gang etter 5 timers kjøretid. VIGTIG! Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.MERKNAD! Ikke still klippehøyden for lavt, da det er risiko for at knivene tar i bakken ved ujevnheter.BRENNSTOFFHÅNDTERING 46 – Norwegian Generelt Brennstoff Bensin

• Bruk blyfri eller blyholdig kvalitetsbensin.

• Anbefalt laveste oktantall er 90 (RON). Hvis man kjører motoren med bensin med lavere oktantall enn 90, kan det oppstå såkalt banking. Dette medfører økt motortemperatur, som kan resultere i alvorlige motorhavarier.

• Der miljøtilpasset bensin, såkalt alkylatbensin, er tilgjengelig, skal slik brukes. Motorolje

• Motoroljen skal skiftes første gang etter 5 timers kjøretid. Anbefalte oljetyper er angitt under Tekniske data. Bruk aldri olje ment for totaktsmotorer. Fylling av brennstoff Start aldri maskinen:

• Hvis du har sølt brennstoff eller motorolje på maskinen. Tørk opp alt søl og la bensinrestene fordampe.

• Hvis du har sølt brennstoff på deg selv eller klærne dine, skift klær. Vask de kroppsdeler som har vært i kontakt med brennstoff. Bruk såpe og vann.

• Hvis maskijen lekker brennstoff. Kontroller regelmessig med tanke på lekkasje fra tanklokk og brennstoffledninger. Transport og oppbevaring

• Oppbevar og transporter maskin og brennstoff slik at det ikke er fare for at en eventuell lekkasje og damp kommer i kontakt med gnister eller åpen ild, for eksempel fra el-maskiner, el-motorer, elektriske kontakter/strømbrytere, eller varmekjeler.

• Ved oppbevaring og transport av brennstoff må det brukes kanner som er spesielt beregnet og godkjent for formålet. Langtids oppbevaring

• Ved lengre tids oppbevaring av maskinen skal brennstofftanken tømmes. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig brennstoff.

ADVARSEL! Å kjøre en motor i et innestengt eller dårlig ventilert rom kan forårsake dødsfall ved kveling eller karbonmonoksidforgiftning. Bensin og bensindamp er svært brannfarlig og kan gi alvorlige skader ved innånding og hudkontakt. Vær derfor forsiktig ved håndtering av bensin og sørg for god ventilasjon ved bensinhåndtering. Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale! Det må ikke røykes og heller ikke plasseres varme gjenstander i nærheten av brennstoffet. MERKNAD! Maskinen er utstyrt med en firetaktsmotor. Påse at det alltid er tilstrekkelig med olje i oljetanken. MERKNAD! Kontroller oljenivået før gressklipperen startes. For lavt oljenivå kan forårsake akvorlige motorskader. Se anvisningene i delen "Vedlikehold".

ADVARSEL! Stans motoren og la den avkjöles noen minutter för brennstoff fylles på. Bruk alltid en bensinkanne for å unngå søl. Åpne tanklokket sakte ved påfylling av brennstoff slik at et eventuelt overtrykk forsvinner sakte. Tørk rent rundt tanklokket. Trekk tanklokket godt til etter bruk. Uaktsomhet kan føre til brann. Flytt maskinen minst 3 m fra tankingsstedet før du starter den.BETJENING Norwegian – 47 Personlig verneutstyr Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle være ute. Be forhandleren om hjelp ved valg av utstyr.Bruk alltid:• Bruk øreklokker hvis støynivået overskrider 85 dB.• Sklisikre og solide støvler eller skor.• Kraftige langbukser. Ikke bruk kortbukser eller sandaler, og gå ikke barbent.• Hansker skal brukes ved behov, f.eks. ved montering, inspeksjon eller rengjøring av skjæreutstyr. Generelle sikkerhetsinstruksjoner Dette avsnittet beskriver grunnleggende sikkerhetsanvisninger for bruk av maskinen. Denne informasjonen kan aldri erstatte den kunnskap en profesjonell bruker besitter i form av opplæring og praktisk erfaring.• Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.• Husk at brukeren er ansvarlig for ulykker eller farer som rammer andre mennesker eller deres eiendom.• Maskinen må holdes ren. Skilter og merker må være fullt lesbare. Bruk alltid sunn fornuft Det er umulig å dekke alle tenkelige situasjoner som kan forekomme. Vær alltid forsiktig og bruk sunn fornuft. Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Kontakt forhandleren, serviceverkstedet eller en erfaren bruker. Unngå all bruk som du ikke føler deg tilstrekkelig kvalifisert til! Sikkerhet i arbeidsområdet

• Før klipping påbegynnes skal greiner, kvister, steiner osv. fjernes fra gressplenen.• Gjenstander som slår mot klippeutstyret kan bli kastet ut og forårsake skade på personer eller gjenstander. Hold god avstand til personer og dyr.• Bruk aldri maskinen i dårlig vær, for eksempel i tåke, regn, fuktig eller vått miljø, sterk vind, sterk kulde, ved fare for lyn osv. Å arbeide i dårlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag. ADVARSEL! Denne maskinen skaper et elektromagnetisk felt når den er i bruk. Dette feltet kan under visse omstendigheter forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før denne maskinen tas i bruk.

ADVARSEL! Hvis maskinen brukes uforsiktig eller feilaktig, kan den være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre.La aldri barn eller andre personer som ikke har opplæring i bruk av maskinen bruke eller vedlikeholde den.Maskinen må ikke brukes av personer med nedsatt fysisk eller mental kapasitet, eller personer som av helseårsaker ikke er i stand til å betjene maskinen, uten tilsyn av en person som er ansvarlig for sikkerheten.La aldri noen annen bruke maskinen før du har forsikret deg om at de har forstått innholdet i bruksanvisningen.Bruk aldri maskinen hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.

ADVARSEL! Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre. Maskinens opprinnelige konstruksjon må ikke under noen omstendighet endres uten produsentens tillatelse.Modifiser aldri denne maskinen slik at den ikke lenger stemmer overens med originalutførelsen, og bruk den ikke hvis den synes å ha blitt modifisert av andre. Bruk aldri en maskin som det er noe galt med. Følg vedlikeholds-, kontroll- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister.Bruk alltid originalt tilleggsutstyr.BETJENING 48 – Norwegian

• Hold øye med omgivelsene for å sikre at ingenting kan påvirke kontrollen over maskinen.

• Vær oppmerksom på røtter, stein, kvister, fordypninger, grøfter osv. Høyt gress kan skjule hindringer.

• Det kan være farlig å klippe gress i skråninger. Ikke bruk gressklipperen i svært bratte skråninger. Gressklipperen bør ikke brukes i større helling enn 15 grader.

• I skrånende terreng bør man gå vinkelrett på hellingen. Det er mye lettere å gå på tvers i en skråning enn opp og ned.

• Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten. Arbeidssikkerhet

• Ikke start gressklipperen uten at kniv og samtlige deksler er montert. Ellers kan kniven løsne og forårsake personskade.

• Unngå at kniven slår mot fremmedlegemer som steiner, røttre eller liknende. Dette kan føre til at kniven blir sløv og at motorakselen blir bøyd. En bøyd aksel gir ubalanse og kraftige vibrasjoner, hvilket medfører stor risiko for at kniven løsner.

• Bremsebøylen må aldri være permanent forankret i håndtaket når maskinen er i gang.

• Plasser gressklipperen på et stabilt, plant underlag og start den. Påse at kniven ikke kan komme i kontakt med bakken eller andre gjenstander.

• Plasser deg alltid bak maskinen. La alle hjulene berøre bakken og hold begge hender på håndtaket mens du klipper. Hold hender og føtter borte fra de roterende knivene.

• Unngå å vippe maskinen opp mens motoren er i gang.

• Vær spesielt oppmerksom når du trekker maskinen mot deg mens du arbeider.

• Motoren skal slås av ved forflytting over terreng som ikke skal klippes. For eksempel grusgang, stein, singel, asfalt osv.

• Forlat aldri maskinen uten tilsyn med motoren i gang. Stans motoren. Forsikre deg om at klippeutstyret har sluttet å rotere.

• Hvis du treffer en gjenstand eller det oppstår kraftige vibrasjoner, må maskinen stanses øyeblikkelig. Kople tennpluggkabelen fra tennpluggen. Kontroller at maskinen ikke er skadet. Reparer eventuelle skader. Grunnleggende arbeidsteknikk

• Klipp alltid med godt slipte kniver for best mulig resultat. En sløv kniv gir ujevnt klipperesultat, og gresset blir gult i kuttflaten.

• Klipp aldri mer enn 1/3 av gressets lengde. Dette gjelder spesielt i tørkeperioder. Klipp først med stor klippehøyde. Kontroller deretter resultatet og senk til egnet høyde. Hvis gresset er ekstra langt, kjører man sakte og klipper eventuelt to ganger.

• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen. Transport og oppbevaring

• Sikre utstyret under transport for å unngå transportskade og ulykker.

• Oppbevar utstyret i et låsbart rom slik at det er utilgjengelig for barn og uvedkommende.

• Oppbevar maskinen og det tilhørende utstyret på et tørt og frostfritt sted.

• For transport og lagring av drivstoff, se delen "Håndtering av drivstoff". Start og stopp Før start

• Sørg for at ikke uvedkommende oppholder seg i arbeidsområdet.

• Utfør daglig vedlikehold. Se anvisningene i delen "Vedlikehold".

ADVARSEL! Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen. Bruk personlig verneutstyr. Se anvisninger under overskriften ”Personlig verneutstyr”.BETJENING Norwegian – 49 Start Åpne drivstoffkranen.

• Ta tak i starthåndtaket med høyre hånd og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn). Trekk kraftig for å starte motoren. Surr aldri startlinen rundt hånden. Drift

• Skyv kjørehåndtaket inn mot håndtaket for å starte kjøringen.

• Før du trekker maskinen mot deg, løser du ut drivverket og skyver maskinen cirka 10 cm fremover. Stopp

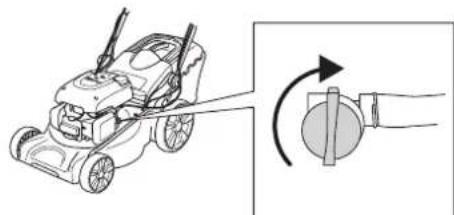

• Motoren stanses ved å slippe motorbremsebøylen.

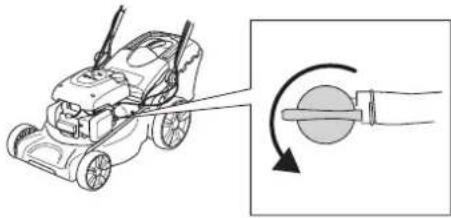

• Lukk drivstoffkranen.VEDLIKEHOLD 50 – Norwegian Generelt

• Bruk alltid originalt tilleggsutstyr. Vedlikeholdsskjema I vedlikeholdsskjemaet kan du se hvilke deler av maskinen som krever vedlikehold, og hvor ofte dette skal finne sted. Intervallene er beregnet ut fra daglig bruk av maskinen, og kan variere avhengig av bruksmengden. *Se anvisninger i delen "Maskinens sikkerhetsutstyr". Generell inspeksjon

• Kontroller at skruer og mutre er trukket til. Utvendig rengjøring

• Børst gressklipperen ren for løv, gress og liknende.

• Maskinen må ikke rengjøres med høytrykksspyler.

• Spyl aldri vann direkte mot motoren.

• Rengjør startmotorens luftinntak. Kontroller startmotor og startsnor.

• Ved rengjøring under klippedekselet, snur du maskinen slik at tennpluggen vender opp. Tøm bensintanken. Oljenivå Når du kontrollerer oljenivået skal gressklipperen stå på et plant underlag. Kontroller oljenivået med peilepinnen på oljepåfyllingslokket.

• Fjern oljelokket og tørk av peilepinnen.

• Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Skadet skjæreutstyr må alltid skiftes.

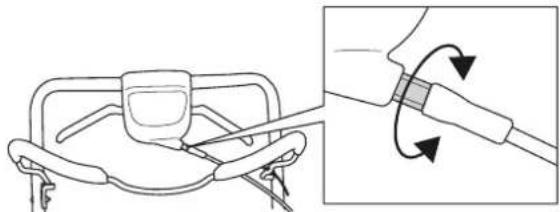

ADVARSEL! Brukeren må kun utføre det vedlikeholds- og servicearbeidet som beskrives i denne bruksanvisningen. Mer omfattende inngrep skal utføres av et serviceverksted. Kontroll og/eller vedlikehold skal utføres med avslått motor. Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen. Maskinens levetid kan forkortes og risikoen for ulykker kan øke dersom vedlikehold av maskinen ikke utføres på riktig måte og dersom service og/eller reparasjoner ikke er fagmessig utført. Kontakt nærmeste serviceverksted dersom du trenger ytterligere opplysninger. OBS! Når maskinen er vippet, må du påse at luftfilteret alltid er plassert i høyeste stilling. Før start Ukentlig ettersyn Månedlig ettersyn Generell inspeksjon Tennplugg Luftfilter Utvendig rengjøring Lyddemper* Drivstoffsystem Oljenivå Skjæreutstyr Klippedeksel* Justering av koplingsvaier. Motorbremsebøyle

OBS! Etter sliping av kniver bør disse balanseres. Balansering, skifting eller filing av bladene må alltid utføres på et serviceverksted. Ved påkjørsel mot hindringer som forårsaker havari bør skadde kniver byttes. La serviceverkstedet avgjøre om klippekniven kan slipes eller må skiftes ut.

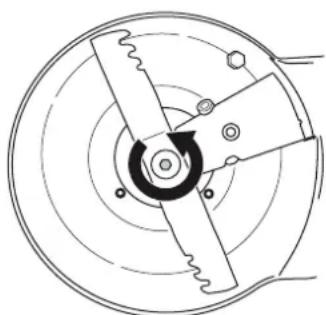

ADVARSEL! Bruk alltid kraftige hansker ved service og vedlikehold av skjæreutstyret. Knivene er svært skarpe, og det kan svært lett oppstå kuttskader.VEDLIKEHOLD Norwegian – 51 Montering

• Trekk kniven rundt for hånd for å kontrollere at den roterer fritt.

• Prøvekjør maskinen. Tennplugg

• Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom. Et skadet luftfilter må alltid skiftes.

• Påse ved montering at luftfilteret lukker helt tett mot filterholderen. Rengjør papirfilteret

• Rengjør filteret ved å banke det mot et plant underlag. Bruk aldri løsemiddel med petroleum, f.eks. parafin, eller trykkluft for å rengjøre filteret. Rengjøring av skumplastfilter

• Fjern skumplastfilteret. Vask filteret grundig i lunkent såpevann. Etter rengjøring skylles filteret grundig i rent vann. Klem ut og la filteret tørke. OBS! Trykkluft under for høyt trykk kan skade skumplasten. Etter rengjøring skal filteret oljes inn med motorolje. Tørk av overflødig olje ved å presse en ren klut mot filteret. Oljeskift

• Skru av oljepåfyllingslokket.

• Bruk en egnet beholder til å samle opp oljen.

• Tapp ut oljen ved å helle motoren slik at oljen renner ut av påfyllingsrøret. Når maskinen er vippet, må du påse at luftfilteret alltid er plassert i høyeste stilling. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig motorolje.

• Fyll på ny motorolje av god kvalitet. Se instruksjonene under "Tekniske data". Drivstoffsystem

*Bruk motorolje av kvaliteten SJ eller høyere. Se viskositetstabellen i motorprodusentens håndbok, og velg viskositeten som er best egnet, basert på forventet utendørstemperatur. M46- 160AWRPX M53- 160AWRPX M53- 190AWRPX Motor Motorprodusent Honda Honda Honda Sylindervolum, cm

dB(A) 96 98 98 Ljudnivåer (se anm. 3) Lydtrykknivå ved brukerens øre, dB(A) 81 84 84 Vibrasjonsnivåer, a hveq (se anm. 4) Håndtak, m/s

• 2000/14/EF 'angående utslipp av støy til omgivelsene' 8. mai 2000
