Produkttyp	Selbstfahrender Benzin-Rasenmäher
Marke	McCulloch
Modell	M46160AWRPX
Motor	Honda, Hubraum 160 cm³, Leistung 2,9 kW
Schnittbreite	46 cm
Schnitthöhe	30 bis 80 mm, zentral verstellbar
Messertyp	Feststehendes Messer PX3
Fassungsvermögen des Grasfangkorbes	50 Liter
Gewicht (leere Tanks)	34 kg
Kraftstoff	Bleifreies Benzin, Tank 0,9 L
Empfohlenes Motoröl	SAE 30 oder SAE 10W-30, Qualität SJ oder höher
Zündsystem	Zündkerze NGK BPR6ES, Elektrodenabstand 0,5 mm
Garantierter Schallleistungspegel (LWA)	96 dB(A)
Griff-Vibrationen	8,77 m/s²
Hauptfunktionen	Selbstfahrend, verstellbare Schnitthöhe, Motorstoppbremse, Grasfangkorb
Regelmäßige Wartung	Außenreinigung, Ölwechsel, Luftfilter, Zündkerze
Sicherheitsausrüstung	Motorstoppbremse, Mähdeck, Schalldämpfer, Messerschutz
Verfügbare Ersatzteile	Messer, Zündkerze, Luftfilter, Riemen, Motoröl
Garantie und Reparierbarkeit	Originalteile, Wartung in autorisierter Werkstatt

Häufig gestellte Fragen - M46160AWRPX MCCULLOCH

Welches Benzin verwenden?

Verwenden Sie bleifreies Benzin mit einer Mindestoktanzahl von 90 (RON). Alkylatbenzin wird empfohlen, falls verfügbar.

Welches Motoröl verwenden und wie prüfe ich den Stand?

Verwenden Sie Öl SAE 30 oder 10W-30 der Qualität SJ oder höher. Prüfen Sie den Stand kalt auf einer ebenen Fläche mit dem Ölmessstab; der Stand muss die obere Markierung erreichen.

Wie stelle ich die Schnitthöhe ein?

Bewegen Sie den Einstellhebel nach hinten, um die Höhe zu erhöhen, nach vorne, um sie zu verringern. Stellen Sie nicht zu niedrig ein, um Bodenberührung zu vermeiden.

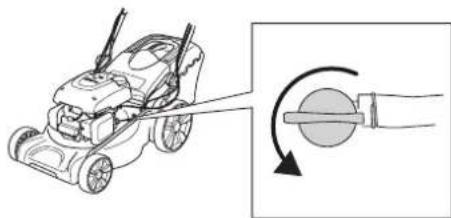

Wie starte ich den Mäher?

Öffnen Sie den Kraftstoffhahn, halten Sie den Motorbremsbügel am Handgriff, ziehen Sie dann langsam am Starterzug bis zum Widerstand, dann ruckartig starten.

Was tun, wenn der Motor nicht startet?

Prüfen Sie den Ölstand, den Kraftstoff, die Zündkerze (verschmutzt? Elektrodenabstand 0,5 mm) und ob die Motorstoppbremse gedrückt ist. Konsultieren Sie den Fehlerbehebungsabschnitt der Anleitung.

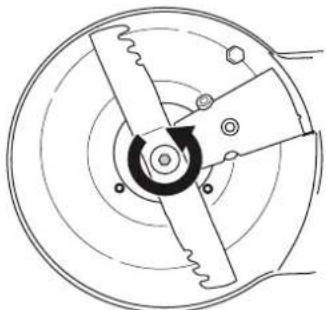

Wie wechsel ich das Messer?

Stoppen Sie den Motor und ziehen Sie den Zündkerzenstecker ab. Entfernen Sie die Schraube, tauschen Sie das Messer aus (Fasen zur Motorabdeckung), ziehen Sie die Schraube mit 45-60 Nm fest. Tragen Sie Handschuhe.

Wann und wie Öl ablassen?

Erster Ölwechsel nach 5 Betriebsstunden, danach regelmäßig. Stellen Sie einen Behälter unter den Motor, neigen Sie ihn zum Ablassen durch die Einfüllöffnung, dann frisches Öl einfüllen.

Welche Sicherheitsausrüstung ist wichtig?

Tragen Sie rutschfeste Schuhe, lange Hosen, Handschuhe und ggf. Gehörschutz, wenn die Lautstärke 85 dB überschreitet. Keine Shorts oder Sandalen tragen.

Wie reinige ich den Mäher?

Bürsten Sie Grasreste ab. Keinen Hochdruckreiniger verwenden. Reinigen Sie unter dem Mähdeck, indem Sie die Maschine mit der Zündkerzenseite nach oben neigen. Mit Wasser abspülen und trocknen.

Der Mäher vibriert ungewöhnlich, was tun?

Stoppen Sie sofort und ziehen Sie den Zündkerzenstecker ab. Prüfen Sie Messer (Unwucht, Beschädigung), Motorwelle (verbogen?) und Schraubenanzug. Wenn das Problem bestehen bleibt, wenden Sie sich an eine Werkstatt.

BEDIENUNGSANLEITUNG M46160AWRPX MCCULLOCH

DE Bedienungsanweisung 123-136

Placera styrets övre rörkonstruktion mitt für styretsr undrel. Skruva at vreden ordentlich.

(Bemyndigad representant für Husqvarna AB damit Ansvarig für tekniskt unterlag.)

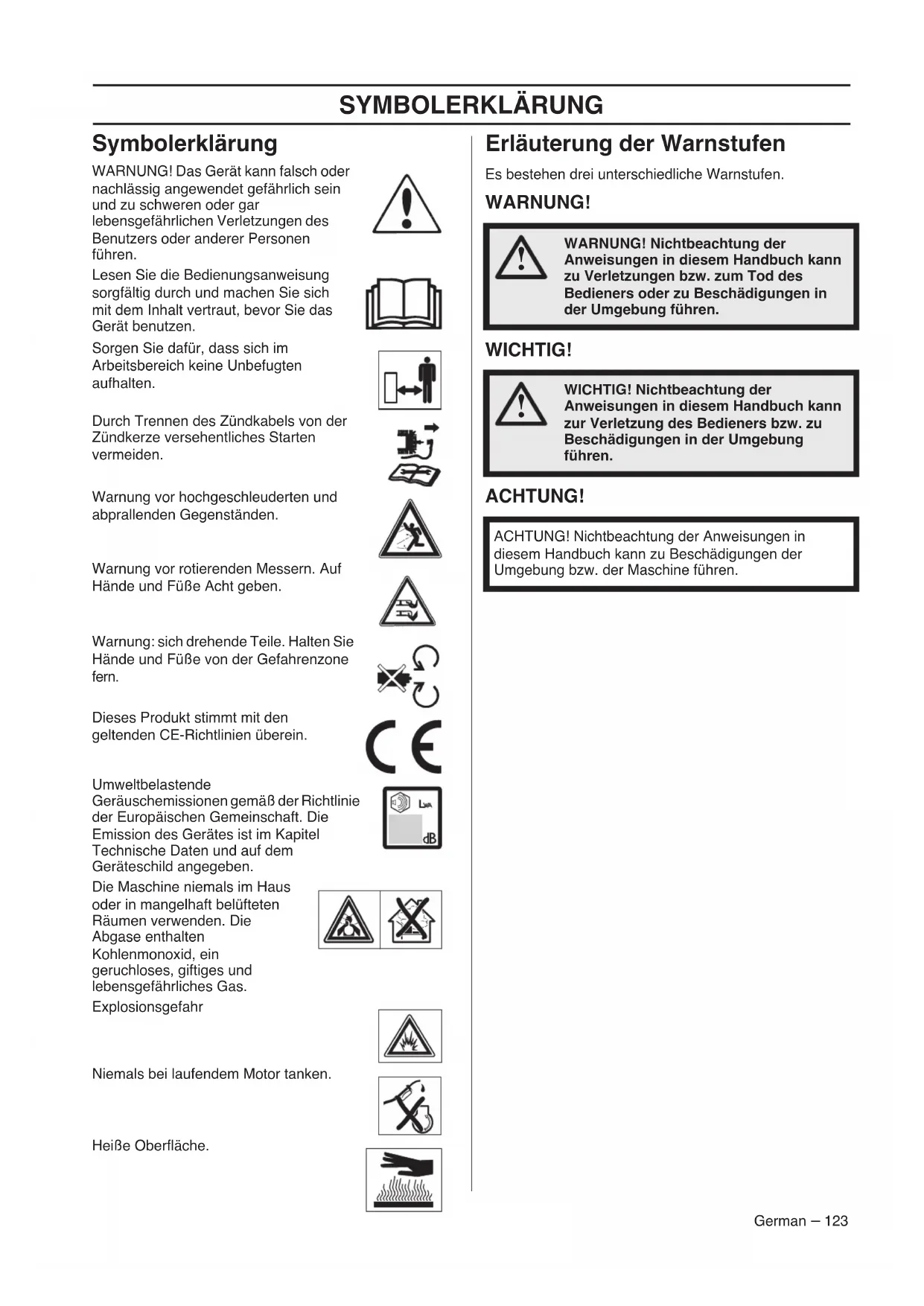

Symbolforklaring

Folgende standarder er blitt tillempet:

ISO5395-1&2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982;

Prosedyre for overensstemmelsesvurdering, Annex VIII.

1. april 2016

Technische gegevens 93

WARNING! Das Gerät kann falsch oder nachlüssig angewendet gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Personen führen.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Sorgen Sie dazu, dass sich im Arbeitsbereich keine Unbefugten aufhalten.

Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.

Warning vor hochgeschleuderten und abprallenden Gegenständen.

Warning vor rotierenden Messern. Auf Hände und Fuß Acht geben.

Warning: sich drehende Teile. Halten Sie Hände und FüBe von der Gefahrenzone fern.

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Umweltbelastende

Gerauschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.

Die Maschine niemals im Haus oder in mangelhaft belufteten Räumen verwenden. Die Abgase enthalten

Kohlenmonoxid, ein geruchloses, giftinges und lebensgeführliches Gas.

Explosionsgefahren

Niemals bei laufendem Motor tanken.

HeiBe Oberfläche.

Erläuterung der Warnstufen

Es bestehen drei entsprechliche Warnstufen.

WARNING!

WARNING! Nichtbeachtung der Anweisungen in thisem Handbuch kann zu Verletzungen bzw. zum Tod des Bedieners oder zu Beschädigungen in der Umgebung führen.

WICHTIG!

WICHTIG! Nichtbeachtung der Anweisungen in thisem Handbuch kann zur Verletzung des Bedieners bzw. zu Beschädigungen in der Umgebung führen.

ACHTUNG!

ACHTUNG! Nichtbeachtung der Anweisungen in thism Handbuch kann zu Beschädigungen der Umgebung bzw. der Maschine führen.

Inhalt Sehr geehrter Kunde!

SYMBOLERKLÄRUNG

Symbolerklarung 123

Erläuterung der Warnstufen 123

VORSTELLUNG

Inhalt 124

Sehr geehrter Kunde! 124

VORSTELLUNG

Was ist was am Rasenmacher? 125

SICHERHEITSAUSRUSTUNG DES GERÄTES

Allgemeines 126

MONTAGE UND EINSTELLUNGEN

Allgemeines 127

Handgriff 127

Schnitthöhe 127

Grasfangbox 127

Mulch-Einsatz 127

Auffullen von OI 127

UMGANG MIT KRAFTSTOFF

Allgemeines 128

Kraftstoff 128

Tanken 128

Transport und Aufbewährung 128

BETRIEB

Persönliche Schutzausrüstung 129

Allgemeine Sicherheitsvorschriften 129

Grundlegende Arbeitsstechnik 131

Transport und Aufbewährung 131

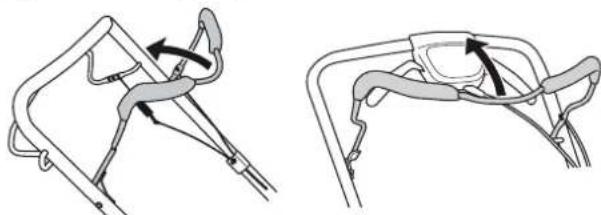

Starten und stoppen 131

WARTUNG

Allgemeines 132

Wartungsschema 132

Generalinspektion 132

Zündkerze 133

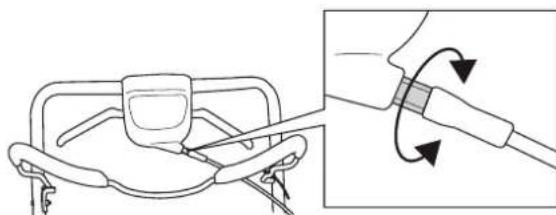

Justieren des Kupplungsdrahts 133

Luftfilter 133

Olwechsel 134

Kraftstoffsystem 134

TECHNISCHE DATEN

Technische Daten 135

EG-Konformitätserklarung 136

Im Laufe der Jahrzehnte wurden immer mehr innovative Kettensagen entwickelt, und der Geschäftsbetrieb wurde erweitert: zunachst um Flugtriebwerke und Gokartmotoren in den 1950er Jahren, und dann um Mini-Kettensagen in den 1960ern. In den 1970ern und 1980ern kamen dann schließlich noch Trimmer und Laubblasgeräte hinzu.

Heute setzen wir von McCulloch als Teil der Husqvarna Gruppe die Tradition leistungsstarker Motoren, technischer Innovationen und ausgeklugelter Designs fort, die seit mehr als einem halben Jahrhundert unser Markenzeichen sind. Höchste Priorität haben für uns ein geringer Kraftstoffverbrauch, weniger Lärn und niedrigere Emissionen sowie auch größere Sicherheit und Benutzerfreundlichkeit.

Wir hoffen, dass Sie mit ihrem McCulloch-Produkt zufrieden sein werden, Denn es soll Sie lange begleiten. Seine Lebensdauer kann noch verlangert werden, indem Sie alle Anweisungen des Benutzerhandbuches bezüglich des Gebrauchs und der Wartung und Instandhaltung befolgen. Wenn Sie professionelle Hilfe bei Reparatur oder Wartung benötigen, verwenden Sieitte die Servicepartnersuche unter www.mcculloch.com.

Die McCulloch arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

Dieses Handbuch kann auch unter www.mcculloch.com. heruntergeladen werden.

VORSTELLUNG

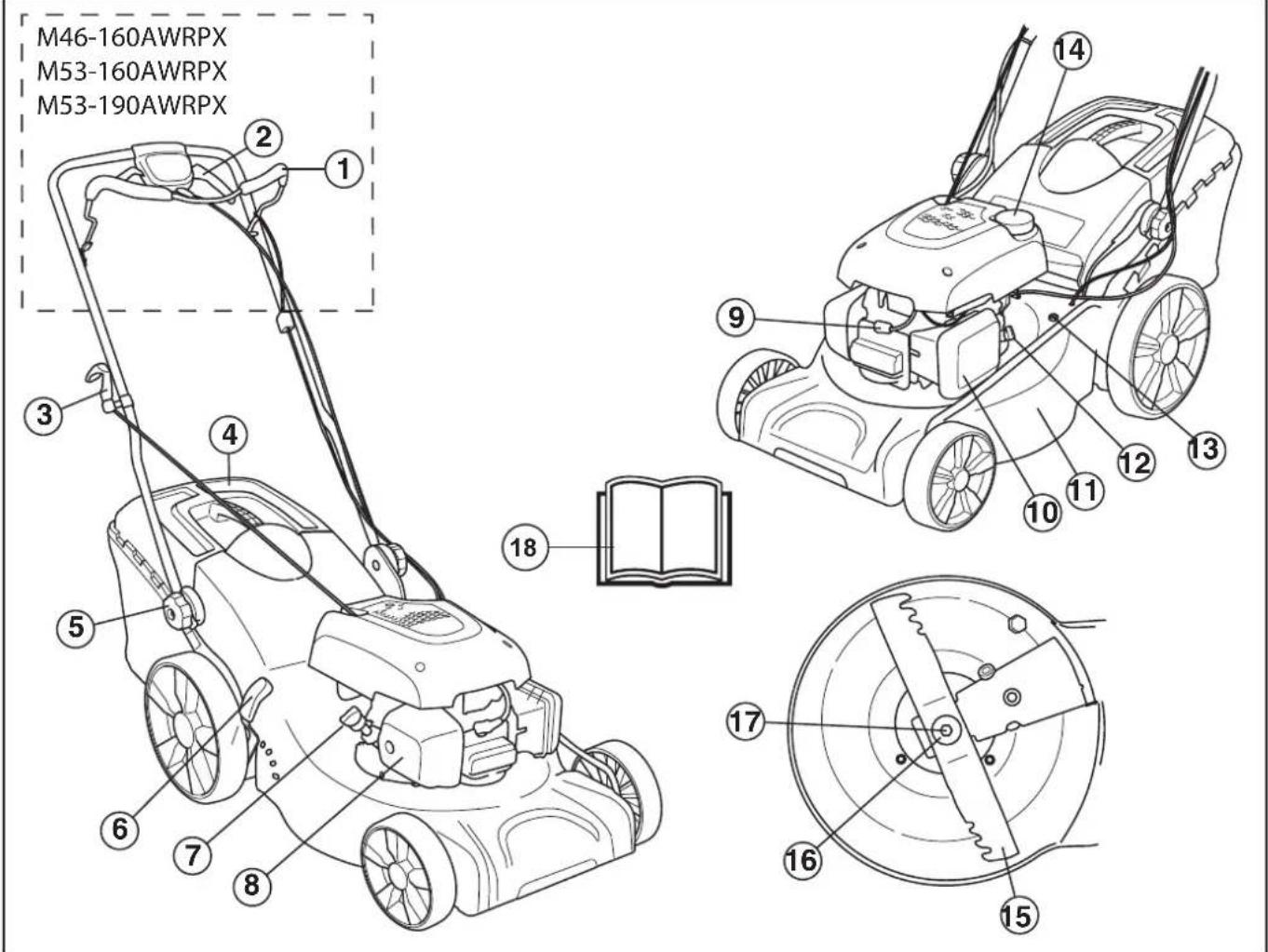

Was ist was am Rasenmaher?

1 Motorbremsbügel

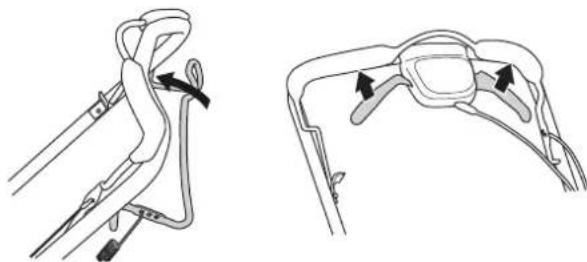

2 Antriebsbügel
3 Starhandgriff
4 Grasfangbox
5 Griff,Griffhöhe
6 Schnitthöhenhebel
7 Messstab/Olbefullung
8 Schalldampfer
9 Zündkerze

10 Luftfilter
11 Mähdeck
12 Kraftstoffventil
13 Wasseranschluss
14 Kraftstoff auffullen
15 Messer
16 Federscheibe
17 Messerbolzen
18 Bedienungsanweisung

SICHERHEITSAUSRUSTUNG DES GERÄTES

Allgemeines

In thisem Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschreiben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführrt werden sollen, um sicherzustellen, dass sie faktionsfähig sind.

WARNING! Benutzen Sie nie ein Gerät mit defekter Sicherheitsausrüstung. Wenn Ihr Gerät den Kontrollanforderungen nicht entspricht muss eine Servicewerkstatt aufgeschucht werden.

Das Gerät nicht so modifizieren, dass es nicht länger mit der Originalausführung übereinstimmt, und nicht benutzen, wenn es scheinbar von anderen modifiziert wurde.

Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.

Mähdeck

• Das Mahdeck soll Vibrationen reduzieren und die Gefahr von Schnittverletzungen mindern.

Kontrolle von Mähdeck

• Überprüfen, dass das Mahdeck intakt ist und keine sightbaren Defekte, z. B. Risse im Material, aufweist.

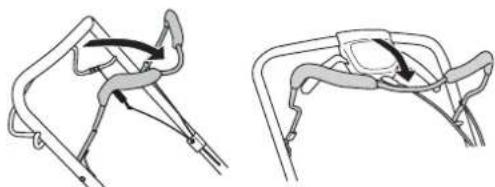

Motorbremsbügel

• Die Motorbremse stoppt den Motor. Wird der Griff um den Motorbremsbügel gelockert, soll der Motor stoppen.

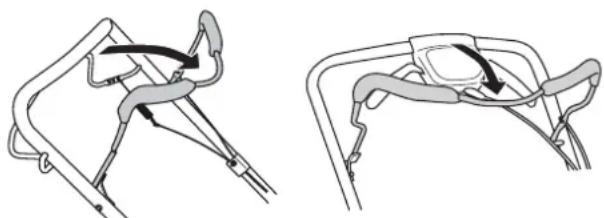

Kontrolle des Motorbremsgriffs

Vollgas geben und Bremsbügel loslassen. Die Motorbremse muss stets so eingestellt sein, dass der Motor innerhalb von 3 Sekunden stoppt.

Schalldämpfer

WARNING! Geräte ohne bzw. mit defekten Schalldämpfern sollen niemals eingesetzt werden. Ein defekter Schalldämpfer kann Gerauschpegel und Feuergefahr erheblich steigern. Stets eine Feuerloschausrücktung in Reichweite haben.

Der Schalldämpfer ist beim Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlauf. Die Brandgefahr beachten, sondern wenn sich feuergeführliche Stoffe und/oder Gase in der Höhe befinden.

• Der Schalldämpfer soll den Gerauschpegel soweit wie möglich senken und die Abgase des Motors vom Anwender fernhalten.

Kontrolle des Schalldampfers

• Regelmäßig prüfen, ob der Schalldämpfer intakt ist und ordentlich fest sitzt.

MONTAGE UND EINSTELLUNGEN

Allgemeines

WICHTIG! Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.

Handgriff

Montage

ObererGriff

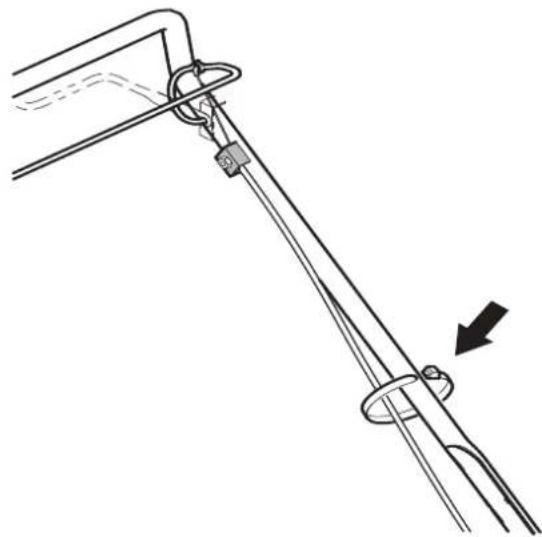

Platzieren Sie die Rohrkonstruktion des Lenkers einzeln auf dem unteren Teil des Lenkers. Ziehen Sie die Drehknöppe fest an.

Befestigen Sie die Kabel mithilfe der beigeufigten Riemen.
Überdehnen Sie die Kabel bei der Montage nicht.

Einstellungen

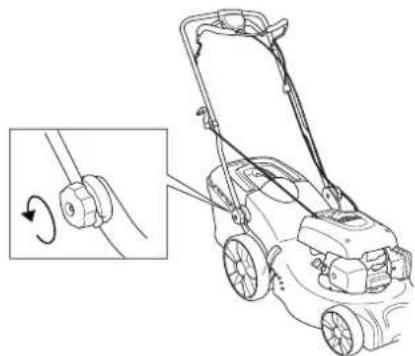

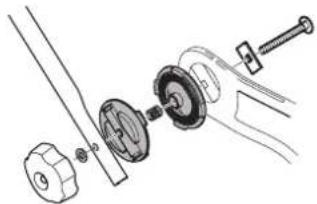

Griffhöhe

Losen Sie die unteren Drehknöpf.

• Höhe anpassen. Ziehen Sie die Drehknöpfes fest an.

Schnitthöhe

HINWEIS! Die Schnitthöhe nicht zu niedrig einstellen, da sonst die Messer bei unebenem Gelände auf den Boden treffen können.

Hebel zur Erhöhung der Schnitthöhe nach hinten und zur Verringerung der Schnitthöhe nach vorn bewegen.

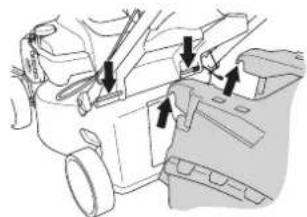

Grasfangbox

• Fangsack anbringen.

Haken and der oberen Kante des Chassis anbringen.

• Unterteil des Grasfängers in der Auswurföffnung montieren.

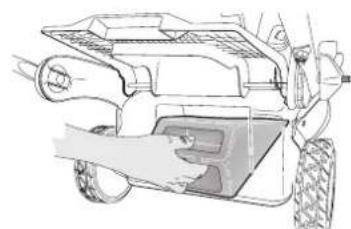

Mulch-Einsatz

• Heben Sie den Auswurfschutz an, um den Mulcheinsatz zu montieren/demontieren.

Auffüllen von Öl

• Der Oltank ist bei Lieferung leer. Oltank langsam mit Öl füllen. Siehe die Anweisungen unter der Überschrift Wartung. Das Motoröl ist erstmalig nach 5 Betriebsstunden zu wechseln.

Allgemeines

WARNING! Einen Motor in einem geschlossenen oder schlecht belufteten Raum laufen zu halten, kann zum Tod durch Ersticken oder Kohlenmonoxidvergifting führen.

Kraftstoff und Kraftstoffdämpfe sind sehr feuergeführlich und können beim Einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist davon Vorsicht geboten und für eine gute Belüftung zu sorgen.

Die Motorabgase sind heißt und konnen. Funken enthalten, die einen Brand verursachen konnen. Aus thisem Grunde sollen das Gerät niemals im Innenbereich oder in der Nähe von feuergeführlichen Stoffen gestartet werden!

Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.

Kraftstoff

HINWEIS! Die Maschine ist mit einem Viertaktmotor ausgerüstet. Dafür sorgen, dass sich stets ausreichend Öl im Öltank befindet.

Benzin

• Bleifreies oder verbleites Qualitätsbenzin verwenden.
• Als niedrigste Oktanzahl wird ROZ 90 empfohlen. Wenn der Motor mit Benzin einer niedrigeren Oktanzahl als 90 betrieben wird, lauft er nicht einwandfrei. Das führt zu erhöhten Motortemperaturen, die schwere Motorschäden verursichen können.
• Wenn umweltgerechtes sog. Alkylatbenzin zur Verfugung stehen, ist diese zu verwenden.

Motoröl

HINWEIS! Vor dem Starten des Rasenmachers Ölstand prufen. Ein zu niedriger Ölstand kann zu schweren Motorschäden führen. Siehe die Anweisungen im Abschnitt "Wartung".

• Das Motoröl ist erstmalig nach 5 Betriebsstunden zu wechseln. Welche Ölsorte verwendet werden muss, kann den technische Daten entnommen werden. Niemals Öl für Zweitaktmotoren verwenden.

Tanken

WARNING! Den Motor abstellen und vom dem Tanken eine Minute abkühlen halten.

Verwenden Sie jederzeit einen Benzinkanister, um Verschüttung zu vermeiden.

Den Tankdeckel stets vorsichtig öffnen, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann.

Wischen Sie eventuelle Verschmutzungen um den Tankdeckel ab.

Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen. Fahrlässiges Handeln erhöht die Brandgefahr.

Das Gerät vor dem Starten mindestens 3 m von der Stelle entfernen, an der getankt wurde.

Das Gerät niemals starten, wenn:

• Wenn Kraftstoff oder Motoröl auf die Maschine verschüttet wurde: Alles abwischen und restliches Benzin verdunsten halten.
• Wenn Sie Kraftstoff über sich selbst oder ihre Kleidung verschüttet haben, ziehen Sie sich um. Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. Wasser und Seite verwenden.
• Wenn es Kraftstoff leckt. Tankdeckel und Tankleitungen regelmäßig auf Undichtigkeiten überprüfen.

Transport und Aufbewährung

• Das Gerät und den Kraftstoff so transportieren und aufbewahren, dass bei eventuellen Undichtigkeiten entweichende Dämpfe oder Kraftstoff nicht mit Funken oder offenem Feuer in Kontakt kommt konnen, z. B. von Elektrogeräten, Elektromotoren, elektrischen Kontakten/Schaltern oder Heizkesseln.
• Zum Transport und zur Aufbewährung von Kraftstoff sind speziell für diesen Zweck vorgesehene und zugelassene Behälter zu verwenden.

Langzeitaufbewahrung

• Bei längerer Aufbewährung des Geräts ist der Kraftstofftank zu leeren. An der nachsten Tankstelle können Sieethoden, wie Sie überschüssigen Kraftstoff am besten entsorgen.

Persönliche Schutzausrüstung

Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhandler um Rat Fragen.

Benutzen Sie immer:

• Verwenden Sie einen Kapselgehorschützer, wenn der Gerauschpegel 85 dB überschreitet.
  Rutschfeste und stabile Stiefel oder Schuhe.
• Kräftige lange Hosen. Keine kurzen Hosen oder Sandalen tragen und nicht barfuß gehen.
• Handschuhe sind zu tragen, wenn dies notwendig ist, z. B. bei der Montage, Inspektion oder Reinigung der Schneidausrüstung.

Allgemeine Sicherheitsvorschriften

In thisem Abschnitt werden grundlegende

Sicherheitsregeln vorgestellt. Die folgenden

Informationen sind kein Ersatz für das Wissen, das ein professioneller Anwender durch seine Ausbildung und praktische Erfahrung erworben hat.

• Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
• Daran denken, dass der Bediener für Unfälle oder Gefahrens situationen verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren.
  Die Maschine ist sauber zu halten. Die Lesbarkeit aller Schilder und Aufkleber muss gewährleistet werden.

Stets mit gesundem Menschenverstand arbeiten!

Es ist unmöglich, alle denkBaren Situationen abzudecken, die beim Gebrauch des Geräts auftreten konnten. Gehen Sie stets mit Vorsicht und Vernunft vor. Lassen Sie sich bei Unsicherheiten von einer Fachkraft beraten. Fragen Sie ihren Fachhändler, ihre Servicewerkstatt oder einen erfahrenen Anwender.

Führer Sie keine Arbeiten aus, wenn Unsicherheiten bezüglich der wichtigen Vorgehensweise bestehen.

WARNING! These Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmen Bedingungen auf die Funktionseweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschreiben, sollen den Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.

WARNING! Das Gerät kann falsch oder nachlüssig angewendet gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Personen führen.

Niemals Kinder oder andere Personen, die nicht mit der Handhabung der Maschine vertraut sind, die Maschine bedienen oder warten setzen.

Die Maschine sollte nicht ohne eine Aufsichtsperson von Personen mit körperlicher oder geistiger Behinderung oder Personen, die aufgrund gesundheitlicher Beschwerden nicht in der Lage sind, die Maschine zu bedienen, benutzt werden.

Lassen Sie niemals,jemand anderen das Gerat benutzen,ohne sich zu vergewissern,dass die Person den Inhalt der Bedienungsanweisung verstanden hat.

Niemals das Gerät verwenden, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, die ihre Sehbraft, Urteilsvermögen oder Körperkontrolle beeinträchtigen können.

WARNING! Unzulässige Änderungen und/oder Zubehörteile können zu schweren Verletzungen oder tödlichen Unfallen von Anwendern oder anderen Personen führen. Unter keinen Umständenarf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden.

Das Gerät nicht so modifizieren, dass es nicht länger mit der Originalausführung übereinstimmt, und nicht benutzen, wenn es scheinbar von anderen modifiziert wurde.

Niemals mit einem defekten Gerät arbeiten. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanweisung sind sorgfältig zu befolgen. Gewisse Wartungs- und Servicemaaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen.

Es ist immer Originalzubehör zu verwenden.

Sicherheit im Arbeitsbereich

• Vor dem Mähen sind Äste, Zweige, Steine usw. vom Rasen zu entfern.
• Objekte, die von der Klinge erfasst werden, konnten durch die Luft geschleudert werden, und Personen oder Objekten in der Umgebung Schaden zufugen. Sorgen Sie darüber, dass sich keine weiteren Personen oder Tiere in unmittelbarer Höhe aufhalten.
  Die Verwendung des Gerats bei schlechtem Wetter, u. a. bei Nebel, Regen, Nasse oder feuchter Umgebung, starkem Wind, großer Kälte, Gewittergebnis umw., sollte vermieden werden. Das Arbeitsien bei schlechtem Wetter ist sehr ermudend und kann gefährliche Umstände herbeiführen, z. B. Rutschgefahr.
• Überprüfen Sie ihre Umgebung auf mögliche Störquellen hin, die ihre Aufmerksamkeit ablenken können.
• Achten Sie besonders auf Wurzeln, Steine, Zweige, Gräben etc. Hohes Gras kann Hindernisse verbergen.
• Das Mahen von Hängen kann gefährlich sein. Den Rasenmaher nicht auf steilen Hängen benutzen. Der Rasenmaher sollte nicht auf Gelände mit mehr als 15 Grad Neigung verwendet werden.
  In hugeligem Gelände sollen den Arbeitswege im rechten Winkel zur Neigung verlaufen. Es ist viel einfacher, am Hang entlang zu gehen als hinauf und hinunter.
• Seien Sie besonderss vorsichtig, wenn Sie um Ecken oder Objekte herum fahren, die ihre Sichte beeinträchtigen.

Arbeitssicherheit

• Ein Rasenmáher ist nur für das Mahen von Rasen konstruiert. Alle anderen Einsatze sind unzulässig.
• Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".
• Den Rasenmacher niemals ohne montierte Messer und Abdeckungen starten. Andernfalls kann sich das Messer losen und Verletzungen verursachen.
• Es ist zu vermeiden, dass das Messer gegen Gegenstände wie Steine, Wurzeln usw. schlägt. Dies kann dazu führen, dass das Messer stumpf wird und sich die Motorache verformt. Eine verbogene Achse erzeugt Unwucht und starke Vibrationen, wodurch sich das Messer sehr leicht losen kann.
• Der Bremsbügelarfniemals dauerhaft im Handgriff verankert sein, wenn die Maschine in Betrieb ist.
• Den Rasenmacher auf stabilem Untergrund abstellen und starten. Sicherstellen, dass das Messer nicht mit dem Boden oder anderen Gegenständen Kontakt hat.
• Stellen Sie sich zum Bedieren der Maschine immer hinter das Gerät. Achten Sie beim Mahen darauf, dass alle Räder der Maschine auf dem Untergrund bleiben und Sie den Griff stets mit beiden Händen halten. Halten Sie Höhe und Fuß von den rotierenden Rasenmaerklingen fern.
• Kippen Sie die Maschine nicht, wenn der Motor lauft.
• Besondere Vorsicht ist geboten, wenn Sie die Maschine während des Arbeitsens zu sich heranziehen.
• Rasenmacher niemals mit laufendem Motor hochheiten oder umhertragen. Soll der Rasenmacher gehoben werden, zuerst den Motor abstellen und das Zündkabel von der Zündkerze abziehen.
  Rasen nicht in Rückwärtsbewegung mAHen.
• Beim Bewegen über nicht zu mahendes Gelände ist der Motor abzustellen. Beispiele: Kies, Stein, Schotter, Asphalt usw.
• Niemals mit der laufenden Maschine rennen. Stets mit dem Rasenmacher geben.
• Den Motor vor der Änderung der Schnitthöhe abstellen. Niemals Einstellungen bei laufendem Motor durchführren.
• Niemals das Gerät unbeaufsichtigt mit laufendem Motor stehen{lassen.Motor abstellen.Achten Sie daraufuf,dass die Schneidausrüstung nicht mehr rotiert.
• Wenn ein Fremdkörper getroffen wird oder Vibrationen auftreten, müssen Sie das Gerät abstellen. Das Zündkerzenkabel von der Zündkerze abziehen. Kontrollieren, ob das Gerät beschädigt ist. Eventuelle Schäden reparieren.

Grundlegende Arbeitsstechnik

• Um optimale Ergebnisse zu erzielen, verwenden Sie stets eine scharfe Klinge. Eine stumpfe Klinge schneidet umgleichmäßig und sorgt damit, dass das Gras an der Oberfläche gelb wird.
• Niemals mehr als 1/3 der Graslänge mahren. Dies gilt besonderss während Trockenperioden. Zuerst mit einer große Schnitthöhe mahren. Das Ergebnis prufen und auf eine geeignete Höhe senken. Ist das Gras besonderss lang, langsam fahren und eventuell zweimal mahren.
• Mahren Sie bei jedem Mal in eine andere Richtung, um Streifen auf dem Rasen zu vermeiden.

Transport und Aufbewährung

• Achten Sie beim Transport der Schneideausrüstung darauf, dass diese nicht beschädigt wird.
  Bewahren Sie das Gerät für Kinder und Unbefugte unzugänglich in einem abschließlich Raum auf.
  Lagern Sie die Maschine und die dazugehörigen Werkzeuge an einem trockenen, frostsicheren Ort.
• Anweisungen zum Transport und Aufbewahren von Kraftstoff finden Sie im Abschnitt "Handhabung von Kraftstoff".

Starten und stoppen

Vor dem Start

WARNING! Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".

• Sorgen Sie davon, dass sich im Arbeitsbereich keine Unbefugten aufhalten.
  Warten Sie das Gerät täglich. Siehe die Anweisungen im Abschnitt "Wartung".
• Beachen, dass das Zündkabel korrekt an der Zündkerze sitzt.

Starten

Öffnen Sie das Kraftstoffventil.

• Beim Starten des Motors muss der Motorbremsbügel gegen den Handgriff gehalten werden.

• Stellen Sie sich hinter das Gerät.
• Mit der rechten Hand den Starthandgriff fassen und das Startseil langsam Herausziehen, bis ein Widerstand spürbar wird (die Starthaken greifen). Kräftigziehen, um den Motor anzulassen. Das Startseil niemals um die Hand wickeln.

Antrieb

• Antriebsbürger zum Handgriff drücken, um den Antrieb zu starten.

• Bevor Sie die Maschine zu sich heranziehen, schalten Sie den Antrieb aus und drücken Sie die Maschine ca. 10 cm nach vorne.

Stoppen

Zum Abstellen des Motors den Motorbremsbugel loslassen.

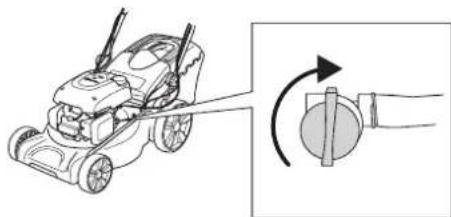

• SchlieBen Sie das Kraftstoffventil.

Allgemeines

WARNING! Der Bedienerarf nur die Wartungs- und Servicearbeiten ausführten, die in dieser Bedienungsanleitung beschreiben sind.GroBere Eingriffe sind von einer Servicewerkstatt auszuführen.

Kontrollen und/oder Wartungsmaßnahmen sind mit abgeschalteten Motor durchzuführen. Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.

Die Lebensdauer der Maschine kann verkurzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführten werden. Weitere Informationen erteilt Ohnen,Gere die nachste Serviceworkstatt.

ACHTUNG! Wenn sich die Maschine in einer geneigten Position befindet, stellen Sie sicher, dass sich der Luftfilter immer in der höchsten Position befindet.

• Es ist immer Originalzubehör zu verwenden.

Wartungsschema

Dem Wartungsplan entnehmer Sie, welche Teile des Gerätes in welchen Zeitintervallen gewartet werden müssen. Der Berechnung der Wartungsintervalle wurde die tägliche Nutzung des Gerätes zugrunde gelegt. Einer davon abweichenden Nutzungsfrequenz entsprechen deshalb andere Wartungsintervalle.

Vor dem Start	Wöchentliche Wartung	Monatliche Wartung
Generalinspektion Zündkerze Luftfilter
Außenreinigung Schalldämpfer* Kraftstoffsystem
Ölstand
Schneidausrüstung
Mähdeck*
Justieren des Kupplungsdraughts
Motorbremsbügel*

• Siehe Anweisungen im Abschnitt "Sicherheitsausrüstung des Gerätes".

Generalinspektion

• Schrauben und Muttern nachziehen.

Außenreinigung

Rasenmacher sauber bürsten und Laub, Gras usw. entfern.
- Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.
- Den Motor niemals direkt mit Wasser abspulen.
- Den Luftinlass der Startvorrichtung reinigen.
Startvorrichtung und Startseil kontrollieren.
- Zur Reinigung unter dem Mahdeck die Maschine mit der Zündkerze nach oben drehen. Kraftstoffbehälter entleeren.

Ölstand

Beim Kontrollieren des Ölstands muss der Rasenmacher auf ebenem Untergrund stehen. Ölstand mit dem Messstab am Oleinflülldeckel kontrollieren.

• Oleinfüldeckel abnehmer und den Messstab abwischen.
• Messstab wieder einfahren.
• Bei niedrigem Ölstand mit Motoröl bis zur oberen Markierung am Ölmessstab einfllen.

Schneidausrüstung

Die Schneidausrüstung auf Beschädigung und Risse kontrollieren. Beschädigte Schneidausrüstungen sind grundsätzlich auszubauschen.
- Sicherstellen, dass stets ein gut geschliffenes und korrekt ausgewuchtetes Messer verwendet wird.

ACHTUNG! Nach dem Schleifen sind die Messer auszuwuchten. Das Ausbalancieren, Ersetzen oder Scharfen der Messer sollte von einer Servicewerkstatt durchgeführt werden.

Beim Aufprall auf Hindernisse, durch die ein weiteres Arbeitsverhindert wird, sollen den beschädigten Messer ausgetauscht werden. Lassen Sie die Werkstatt entscheiden, ob die Klinge geschlossen werden kann oder ersetzt werden muss.

WARTUNG

Austausch der Klingen

WARNING! Bei Service und Wartung der Schneidausrüstung immer feste Handschuhe anziehen. Die Messer sind sehr scharf und können sehr leicht Schnittwunden verursichen.

Demontage

Den Bolzen, der das Messer halt, loses.

• Entfernen Sie die alte Klinge. Stellen Sie sicher, dass der Klingenhalter nicht beschädigt ist. Außer dem prufen, dass der Messerbolzen intakt und die Motorache nicht verbogen ist.

Montage

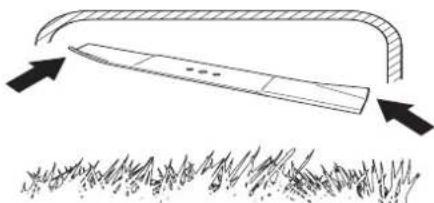

Die Klinge ist mit den abgewinkelten Enden nach offen in Richtung Abdeckung anzubringen.

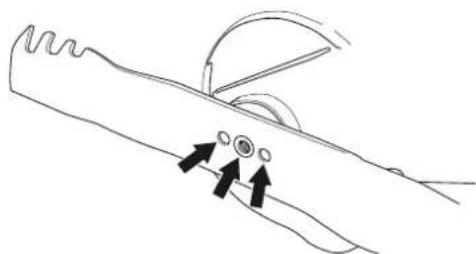

• Sicherstellen, dass das Messer mittig auf der Welle sitzt.

• Scheibe anbringen und Bolzen gut festschrauben. Der Bolzen ist mit einem Moment von 45-60 Nm anzuzziehen.

• Lassen Sie die Klinge per Hand rotieren, um sicherzustellen, dass die Rotation einwandfrei Funktioniert.
• Testen Sie die Maschinenfunktionallität.

WICHTIG!

Gehen Sie stets mit Vorsicht und Vernunft vor.
Vermeiden Sie Situationen, für die Sie sich nicht ausreichend qualifiziert fühlen. Falls Sie sich auch nach dem Lesen dieser Anweisungen nicht über die richtige Vorgehensweise im Klaren sind, sollenn Sie einen Fachmann zu Rateziehen, bevor Sie fortfahren. Wenden Sie sichitte an einen autorisierten Servicehandler.

Es sind stets Original-Ersatzteile zu verwenden. Weitere Informationen finden Sie im Abschnitt „Technische Daten".

Zündkerze

HINWEIS! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeeignete Zündkerze kann Kolben und Zylinder zerstoren.

• Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig lauft: immer zuerst die Zündkerze prufen, bevor andere Maßnahmen eingeleitet werden.
• Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prufen, ob der Elektrodenabstand 0,5 mm beträgt. Bei Bedarf austauschen.

Justieren des Kupplungsdrahts

Nehmen Sie die Feineinstellung des Drahts mithilfe einer Stellschraube vor.

Luftfilter

• Das Luftfiltergehäuse demontieren und den Filter herausnahmen.
• Ein Luftfilter, der längerere Zeit verwendet wurde, wird nie vollkommen sauber. Der Luftfilter ist davon in regelmäßigen Abständen auszuwechseln. Beschädigte Filter sind immer auszuwechseln.
• Beim Einbau darauf auf achten, dass der Luftfilter vollig zum Filterhalter hin abdichtet.

Säubern Sie den Papierfilter.

• Filter reinigen,ihn dazu auf einer ebenen Fläche ausklopfen. Zur Reinigung des Filters niemals Druckluft oder Lösungsmittel mit Petroleum verwenden, z. B. Kerosin.

Reinigung des Schaumstofffilters

• Schaumstofffilter entfern. Den Filter sorgfältig in lauwärmer Seifenlauge reinigen. Nach der Reinigung den Filter gründlich in klarem Wasser spulen. Ausdrücken und trocknen halten. ACHTUNG! Druckluft mit zu hohem Druck kann den Schaumstoff beschädigen. Nach der Reinigung ist der Filter mit Motoröl einzuolen. Ein sauberes Tuch gegen den Filter drucken, um überschüssiges Öl zu entfern.

Ölwechsel

Kraftstofftank leeren.
- Oleinfüldeckel abschrauben.
- Einen geeigneten Behälter aufstellen, um das Öl aufzufangen.
- Motor neigen, sodass das Öl aus dem Einfüllrohr rinnen kann, und das Öl ablassen. Wenn sich die Maschine in einer geneigten Position befindet, stellen Sie safer, dass sich der Luftfilter immer in der hochsten Position befindet. Die nachste Tankstelle informiert über die bestmögliche Entsorgung von überschüssigem Motoröl.
- Neues Motoröl guter Qualität einfllen. Siehe die Anweisungen unter der Überschrift "Technische Daten".

Kraftstoffsystem

• Kontrollieren, ob der Tankdeckel und dessen Dichtung unbeschädigt sind.
  Kraftstoffschlauch überprüfen. Bei Bedarf austauschen.

Technische Daten

	M46-160AWRPX	M53-160AWRPX	M53-190AWRPX
Motor
Maschinenbauer Honda Honda Honda
Hubraum, cm3	160 160 187
Drehzahl, rpm 2900 2900 2900
Nennleistung des Motors, kW (siehe Anmerkung 1)	2,9 2,9 3,4
Zündanlage
Zündkerze NGK BPR6ES NGK BPR6ES NGK	BPR6ES
Elektrodenabstand, mm 0,5 0,5 0,5
Kraftstoff- und Schmiersystem
Kraftstofftank, Volumen, Liter 0,9 0,9 0,9
*Motoröl	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Gewicht
Maschine mit leeren Tanks, kg 34	38	39
Geräuschemissionen (siehe Anmerkung 2)
Gemessene Schalleistung dB(A) 95	98	98
Garantierte Schalleistung LWA dB(A)	96	98	98
Lautstärke (siehe Anmerkung 3)
Schalldruckpegel am Ohr des Benutzers, dB(A)	81	84	84
Vibrationspegel, a hveq (siehe Anmerkung 4)
Handgriff, m/s2	8,77	8,36	9,39
Mähsystem
Schnitthöhe, mm	30-80	30-70	30-70
Schnittbreite, cm	46	53	53
Messer	PX3	PX3	PX3
Teilenummer	5802592-02	5802584-02	5802584-02
Grasfänger, Volumen, Liter	50	60	60

Anmerkung 1: Die Nennleistung der Maschine ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung einer typischen Produktionsmaschine, die (bei einer bestimmen Drehzahl) an das Maschinenmodell abgegeben wird. Maschinen für die Massenproduktion konnen von thisem Wert abweichen. Die tatsächliche Ausgangsleistung für die an der Endmaschine installierte Maschine hängt von der Betriebsgeschwindigkeit, den Umweltbedingungen und anderen Werten ab.
Anmerkung 2: Umweltbelastende Gerauschemission gemessen als Schalleistung (LwA) gemeaEG-Richtlinie 2000/14/ EG.
Anmerkung 3: Schaldruckpegel gemäß ISO 5395:2013. Berichten zufolge liegt der Schaldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2 dB (A).
Anmerkung 4: Vibrationspegel gemäß ISO 5395:2013. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 0,2m / s2
*Verwenden Sie Motoröl der Qualität SJ oder hörher. Werfen Sie einen Blick auf die Viskositätstabelle im Motorhandbuch und wahren Sie die Beste Viskosität je nach erwarteter Außentemperatur aus.

EG-Konformitätserklärung

(nur für Europa)

Name des Herstellers: Husqvarna AB, SE-561 82 Huskvarna, Schweden (Tel. [phone]).

Husqvarna AB ist alleinig für die nachstehend angegebenen Mäher mit feststehenden Messern verantwortlich:

McCulloch M46-160AWRPX, M53-160AWRPX, M53-190AWRPX

Ab Seriennnummern des Baujahrs 2016. Die Modellnummer ist deutlich in Druckbuchstaben auf dem Typenschild angegeben, gefolgt vom Baujahr und der Seriennummer.

Die oben beschriebene Erklärung entspricht den Richtlinien des Rates:

2006/42/EG Maschinenrichtlinie 17. Mai 2006.
- Richtlinie über elektromagnetische Verträglichkeit" 2014/30/EU vom 26. Februar 2014
2000/14/EG "über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 08. Mai 2000
- Richtlinie zur Änderung der Richtlinie 2000/14/EG" 2005/88/EG vom 14. Dezember 2005

Die angegebenen Schallwerte sind im Abschnitt Technische Daten des Benutzerhandbuch zu finden.

Folgende Normen wurden angewendet:

ISO5395-1&2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982;

Konformitätsbewertungsverfahren nach Anhang VIII.

1. April 2016

John Thompson, Produkt- und Marketingdirektor EUAP.

(Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)

Nouchte nanepeBni jIbTp

-Дя ouиш�нгфльтра nocTyKaite HIM no nIaacki nobepxhi. HikoJn He BnKopncToByte po3HHNK Ha ochoHaftn, HanpNKJaI rac, a6o CTscheHe nobITpy Дяоушпнгфльтра.

YnueHH npoJHOBOO jltpa

PeryIpaHNo 06cIyroBnyTe ry6aCTnI fIbTp. Ipomnte noRo peTeJIbHO y TeNl mIbHi BoDi. IicJa cboRo peTeJIbHO MmTe fIbTp y uCtiu BoDi. BiDImiTb fIbTp Ta daNe T BncoxHyTu. 3BEPHTb YBA! CTncHe He NOBITpMaOHe nowKoDHTu NiHy nOro ry6aCTy CtpyKTypy. IicJa ouNueHHA fIbTp Heo6XiHo 3MaCTnTMOtphoO OINBOIO.BNTpTa HAdJInWok OJINBn, IpomOKhyBwn fIbTp YnCTOHO raHupKOIO.

3aMiHa OJIINBn

BnIyTe naJIbHe 3 naJIbHOro 6aKy.
-BiKpyTiTb KpNk Ky OTBpy JIA 3aJIbHaHJ OJIIBN.
ПидтавTe npДаTHу NOcUHy ДЯ 36ИраHHЯ OЛИВИ.
BnHne OINBy, HaxINIBuN DBNyH TaKIM UHNOM, 06 OINBa BNTiKaJa Kpi3b 3aPabHy Tpy6Ky. KoIN iNcTpymeHT haxInJeHni, nepekoHaIteCg, 0 noBtprHNI fIbTp 3aBKn 3HaxOINTbcR B HaNBIOMy NOJKeHHI. 3aNTaTe Ha MicCeBiN 3aPabHi cTaHci, De MoHHa yTnJI3yBaTn HADJIIOK MOTOpHoI OINBn.

3aJIInTe HOBy MOToPHy OJIINBy Do6poI JKOcTi.Y po3JIJI "TexHiHi daHI" MoHHa 03HaJOMNTnCra 3 IHCTpyKlIaMn.

CnCTema naJIiBa

-ПepeBipTeЧИ Кршкп палнвого 6aka i iii 3aTBOp He yшКоДжHeHi.
-ПepeBipTeшlaHr noJaCi naJbHoro.3aMiHiTbВ pa3i noTppe6n.

TexHiuHi daHi
