MANUAL DE UTILIZARE M46160AWRPX MCCULLOCH

Explicația symbolurilor

AVERTISMENT! Maşina poate deveni o uncalta periculoasa si poate producc raniri grave sau mortale ale utilizesrului sau a altero persone, in cazul in carc este folosita in mod greşit sau negljent.

Citi ci atentie instruclunile deutilizare si asigurati-va ca ati inteles continutul inainte de a folosi masina.

Avei grijca nici o persona neautorizata sa nu se afle in zona de lucru.

Preveniti pornirea accidentala prin decuplarea cablului de aprindere al bujiei.

Atentie la obiecte proiectate 日 de ricoseuri.

Avertisment: motofierastrau circular. Feriti mainile si pictioarele.

Avertisment: piese rotative. Feriti mainile si picioarele.

Acest product corespunde normelor prevazute in indicatie CE.

Producre de zgomot in meduiinconjurator conform directivei Comunitaepu Europene. Nivelul de zgomot al masinii este indicat in capitolul Date tehnice cat si pe eticheta.

Nuutili zniciodata aparatul in medii interioare sau in spa fara o aerisire corespunzatoare. Gazele de esapament contin monoxid de carbon, care est un gaz inodor, toxic si deosebit de periculos.

Risc deexplozie

Nu alimentati niciodata motorul dac acesta este in funciunc.

Suprafatāfierbinte.

Explicația nivelurilor de avertizare

Avertismentele sunt impartite pe trei niveluri.

AVERTISMENT!

AVERTISMENT! Se utilizează dacă există pericolul de vătamare corporală grava sau deces pentru operator sau pericolul de deteriorare a mediuului inconjurator in cazul in care nu se respectă instruetunile din manual.

IMPORTANT!

IMPORTANT! Se utilizeazea daca exista pericol de vatamare corporalà a operatorului sau pericolul de deteriorare a mediului inconjurator in cazul in care nu se respecta instructiunile din manual.

ATENTIE!

ATENTIE! Se utilizescaza dacá exista pericolul de deteriorar a materialelor sau a utilajului in cazul in care nu se respecţa instructiunile din manual.

Continut

EXPLICATIA SIMBOLURILOR

Explicata symbolurilor 296

Explicata nivelurilor de averizare 296

PREZENTARE

Continut 297

Stimate client! 297

PREZENTARE

Care sunt componentele masinii pentru tuns gazonul? ... 298

ECHIPAMENTUL DE PROTECTIE AL UTILAJULUI

Generaliata 299

ASAMBLAREA $I REGLAJELE

Generaliata 300

Mäner 300

Inaltimea de taiere 300

Colector 300

Inseraarea dispositivului de marunte 300

Umplerea cuulei 300

MANIPULAREA COMBUSTIBILULUI

Generaliatai 301

Amestecul de combustibil 301

Alimentarea 301

Transport si depositare 301

UTILIZAREA

Echipament personal de protectia muncii 302

Māsuri generale de protecţia muncii 302

Reguli principale de lucru 303

Transport si depositare 303

Linia de ferăstraie inovatoare a continuat de-a lungul deceniilor, iar compania s-a extins, mai intai in domeniul motoaclor pentru avioane si embarcaftuni in anii 1950, apoi in domeniul motoaclor pentru ferăstraie cu dimensiuni reduse in anii 1960. Ulterior, in anii 1970 si 1980, trimmerele si suflantele cu aer au fost adăugate la gama de produse.

Astazi, ca parte a grupului Husqvarna, McCulloch continua tradita motoarelor puternice, a inovatiilor tehnice si a designului puternic, care au reprezentat standardele noastre pentru mai bine de jumatate de secol. Reducerea consumului de carburant, a emisiilor si a nivelurilor de zgomot constituie prioritateca noastra principala, ca si imbunata tarea sigurantei si a gradului de utilizare usoara.

Dorim sā fiṭi multṭumit de produsul McCulloch, ejecta find proiectat sā va insoctcasca pentru o lunga perioada de temp.

Urmand sfaturile din aesst manual pentru Utilizare, service si intreclinere, durata de viat a produsului poate fi extinsa. Daca avei nevoie de ajutor profesional pentru reparatiu sau service, utilizingo locatorul de service de la www.mcculloch.com.

McCulloch lucrează in mod continuu pentrudezvoltarea produsclor sale si de acceea işi rezerva dreptul de a modifica produsele in ceea ce priveste printre altele forma si infatisarea, fara obligata de a comunica accasta in prealabil.

Acest manual poate fi descarcat 日 de la www.mcculloch.com.

PREZENTARE

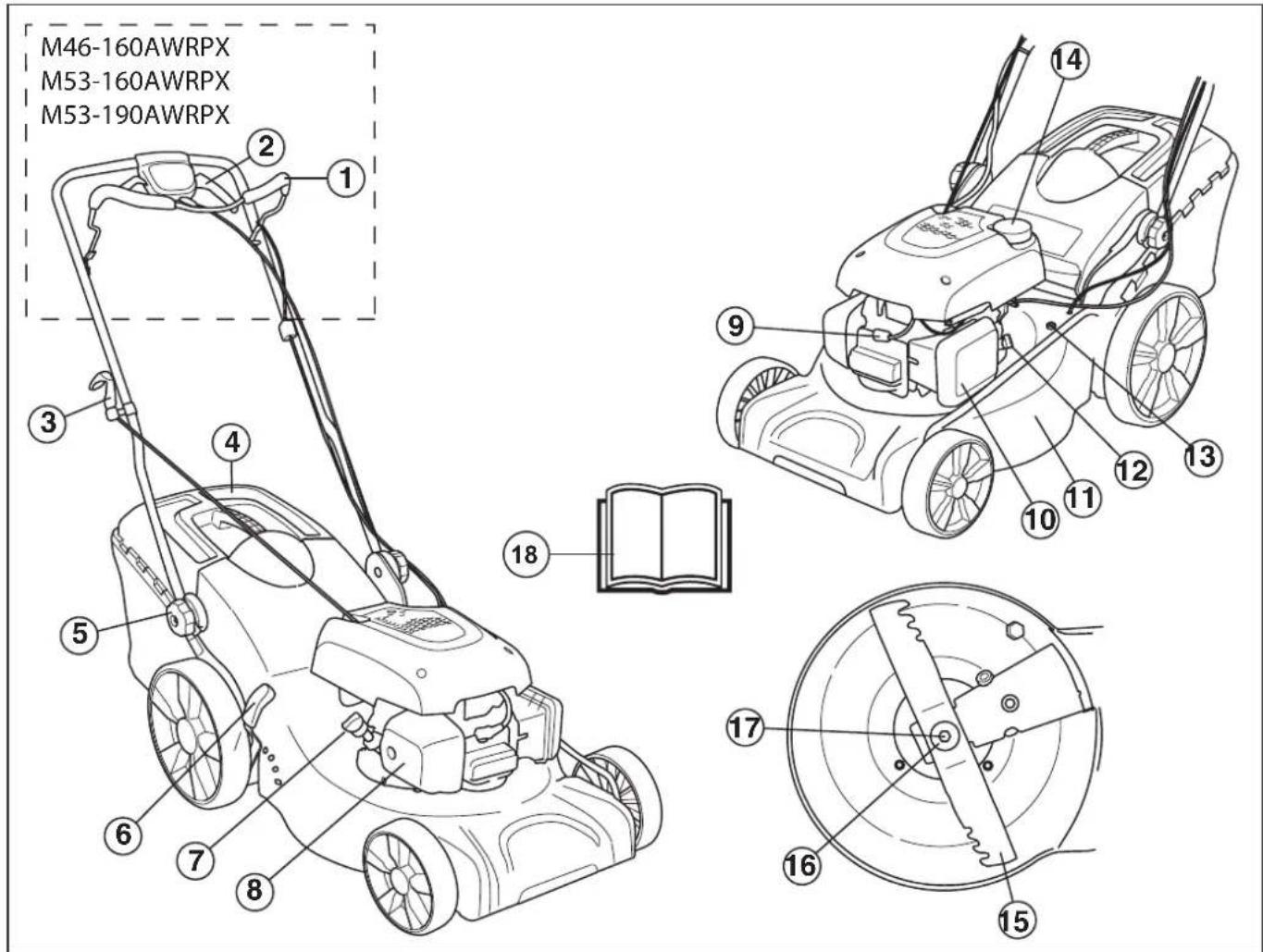

Care sunt componentele mayinii pentru tuns gazonul?

1 Manetá frână de motor
2 Bar de propulsie
3 Maneta de pornography
4 Colector
5 Maner, inaltime maner
6 Control inaltime de taiere
7 Joja/buson de alimentare cu ulei
8 Toba de esapament
9Bujia

10 Filtrul de aer
11 Capac de taiere
12 Valva de combustibil
13 Racord apa
14 Realimentarea cu carburant
15 Dispositiv de taiere
16 Saibda siguranza
17 Bolt freza
18 Instruetiuni de utiliser

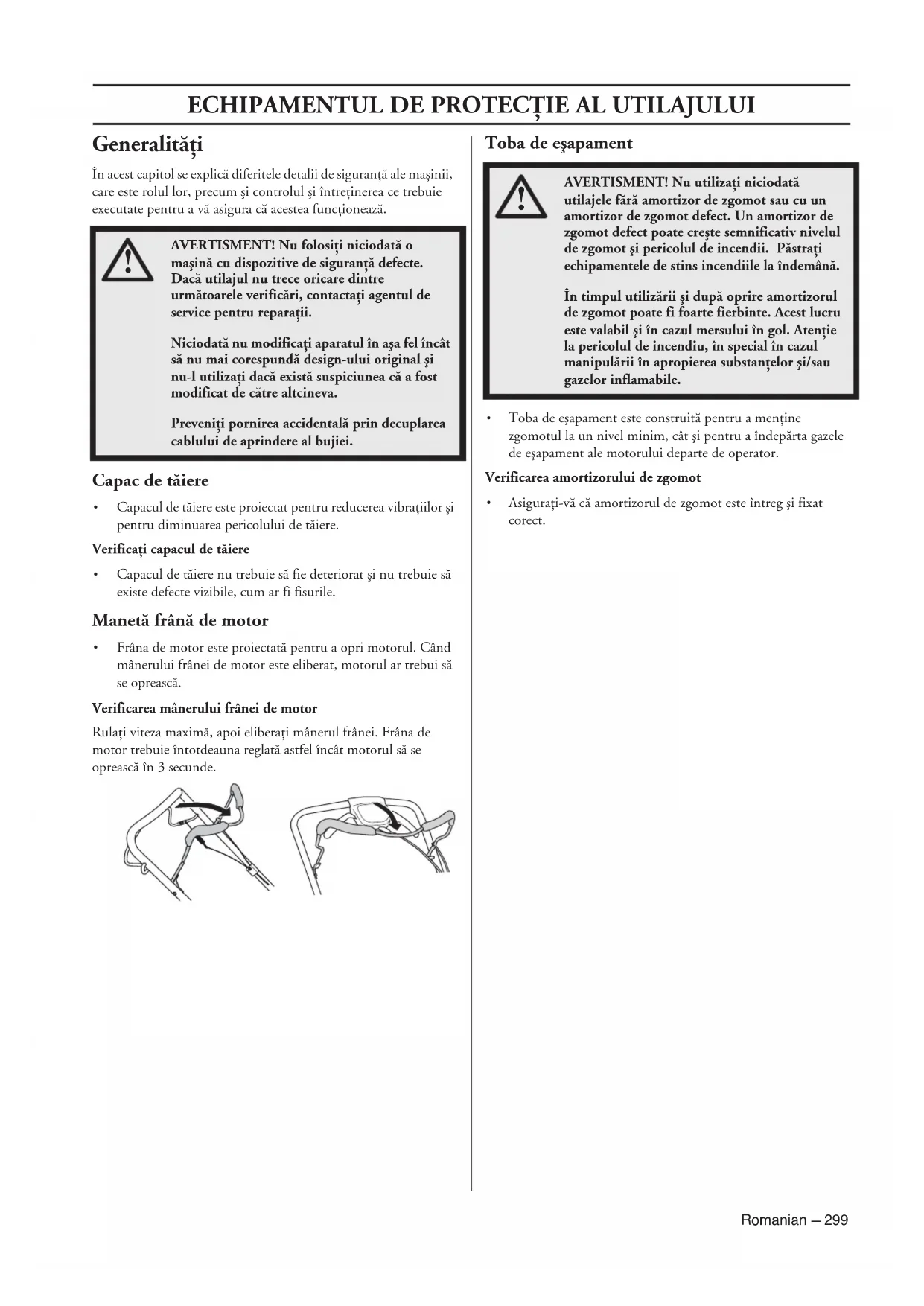

ECHIPAMENTUL DE PROTECTIE AL UTILAJULUI

Generalità

In acest capitol se explică diferitele detailii de siguranta ale masinii, care este rolul lor, precum si controlul si intre tinerea ce trebuie executate pentru a va asigura ca acestea functioneaza.

AVERTISMENT! Nu folosi niciodata o masina cu dispositive de siguranta defece. Dacautilajul nu trece oricare dentre urmatoarele verificari,contactati agentul de service pentru reparati.

Niciodata nu modificati aparatul in ana fel incat sα nu mai corespunda design-ului original si nu-l utilizes daça exista suspiciunea ca a fost modificat de catre alte altcineva.

Preveniti pornirea accidentală prin decuplarea cablului de aprindere al bujiei.

Capac de tãiere

• Capacul de tãiere este proiectat pentru reducerea vibratiilor si pentru diminuarea pericolului de tãiere.

Verificati capacul de taiere

• Capacul de tãiere nu trebuie sã fie deteriorarat Şi nu trebuie sã existe defeche vizibile, cum ar fi fisurile.

Maneta frana de motor

• Frāna de motor este projectata pentru a opri motorul. Cánd manerului franei de motor este eliberat, motorul ar trebui să se opreasca.

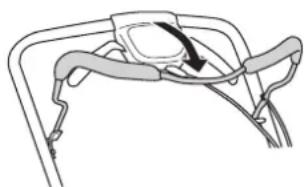

Verificarema manerului franei de motor

Rulati viteza maxima, apoi liberati manerul franci. Frana de motor trebuie intotdeauna reglata astfel incat motorul sa se opreasca in 3 secunde.

Toba de esapament

AVERTISMENT! Nu utiliziati niciodata utilajele fa`a amortizor de zgomot sau cu un amortizor de zgomot defect. Un amortizor de zgomot defect poate creste semnificativ nivelul de zgomot si pericolul de incendii. Pastraichi echipamentele de stins incendiile la indemana.

In timpul utilizarii si dupa oprire amortizorul de zgomot poate fi foarte fierbinte. Acest lucru este valabil si in cazul mersului in gol. Atentie la pericolul de incendiu, in special in cazul manipularii in apropierea substantelior si/sau gazelor inflamabile.

• Toba de esapament este construţă pentru a menţine zgomotul la un nival minim, că pentru a indeparta gazele de esapament ale motorului departe de operator.

Verificarea amortizorului de zgomot

• Asigurați-vă ca amortizorul de zgomot este intregși fixat correct.

ASAMBLAREA ŞI REGLAJELE

Generalitä

IMPORTANT! Preveniti pornirea accidentala prin decuplarea cablului de aprindere al bujiei.

Mâner

Montaj

Mâner superior

Amplasati constructia tubulara a manerului in positic perfect opusa partii inferioare a manerului. Strangei corespunzator butoanclc.

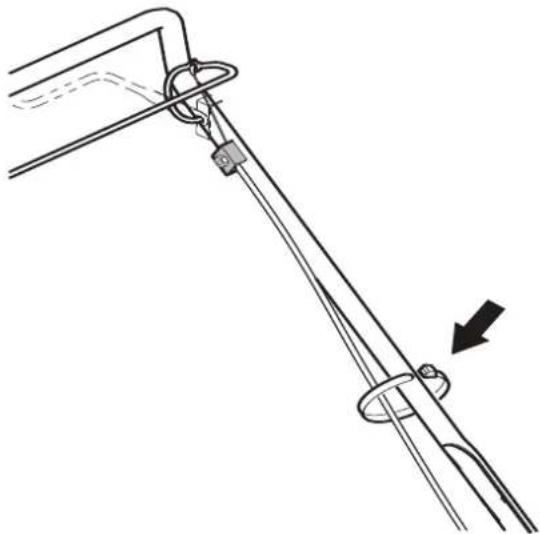

Utilizati curele capulate pentru a fixa cablurile pe maner. Nu intindeti excessiv cablurile la montare.

Setari

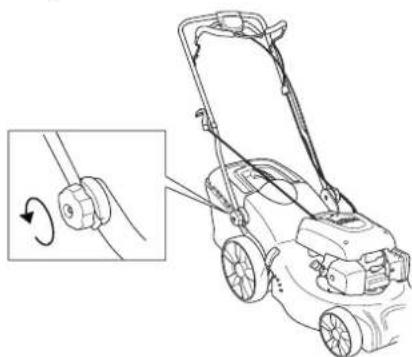

Inaltimeamanerului

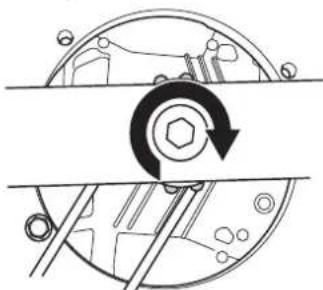

Slabiti butoanele inferioare.

Reglati naltimca. Strangei corespunzator butoanele.

Inaltimea de taiere

AVERTISMENT! Nu setaṭi inalṭimea de tāiere la o valoare prea redusā, deoarece exista pericolul ca frezele sa atinga solul in mod inegal.

Deplasati parghia in spate pentru o inalime de taiere mai mare, respectiv in fata pentru o inalime de taiere mai redusa.

Colector

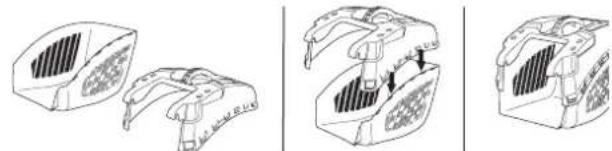

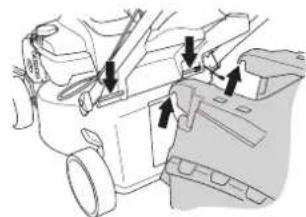

Montati cosul colector.

Montaí cárligele din muchia superioar a carcasei.

Montaizi baza colectorului in orificiul de evacuare.

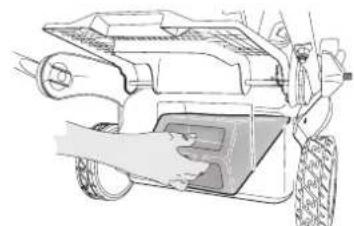

Inserarea dispositivului de marunte

• Ridicati aparatoarea de evacuare pentru a monta/demontadopul pentru marmuntirc.

Umplerea cuulei

• Rezervorul de ulei este gol la livrare. Ucomplete incet cu ulei. Vezi instructiunile din capitolul Intreinere. Uleiul pentru motor trebuie inlocui prima data dupa 5 ore de fonctionare.

Generalità

AVERTISMENT! Rularea motorului intr-o zona inchisa sau prost acrisita poate duce la deces prin asfixiere sau intoxicae cu monoxid de carbon.

Combustibil 山 gaze de combustibil sunt foarte inflamabile 山 pot produce raniri grave in cazul aspiratiei 山 contactului cu pielea. Fiti deacea atent la manupularea combustibilului si asigurati o ventilare buna in timpul manipularii combustibilului.

Gazele de esapament ale motorului sunt fierbinti si pot contine scantei care pot produc incendiu. Nu puneti niciodata in functiune masina in interior sau in apropiere de materiale inflamabile!

Nu fumati si nu amplasati obiecte fierbinti in apropierea carburantului.

Amestecul de combustibil

AVERTISMENT! Masa este prevazuta cu un motor in patru timpi. Asigurat-va cai avei intotdeauna ulei suficient in rezervorul de ulei.

Benzina

• Folosiţi benzina fāră plumb sau benzina cu plumb de būnă calitate.
• Cea mai scazută cifra octanica recomandata este 90 (RON). In cazul in care alimentati motorul cu carburant cu cifra octanica sub 90 se poate produce fenomenul numit bataie. Acest lucru duce la temperaturi ridicate ale motorului, ceea ce poate provoca defectiuni grave motorului.
  Atunci cand benzina adaptata la mediu ambient, aça numitá benzina alcalina exista trebuie ca aceasta sa fie folosita.

Uleiul de motor

AVERTISMENT! Verificazioni nivel del ulei inainte de a porni masina pentru tuns gazonul. Un nivel de ulei prea redus poate provoca grave deteriorari ale motorului. Consultazioni instructiunile din capitolul „Intretinerea".

• Ulciul pentru motor trebuie înlocuit prima data dupa 5 orc de fonctionare. Pentru recomandi regate de tipul de ulei pe care trebuie sa il utilizati, consultati datele technice. Nuutilizati niciodata ulei destinat motoarelor in doi timpi.

Alimentarea

AVERTISMENT! Oprii motorul si lasati-l sa se raccacsca cateva minute inainte de alimentare.

Utilizi permanent o canistra de benzina, pentru a evita vărsarea.

Deschidei capacul rezervorului de combustibil incet, ca o eventuala suprapresiune sa fie incet compensata.

Curata suprafata din jurul capacului rezervorului de carburant.

Strangei bine capacul rezervorului dupa alimentare. Negljenta poate cauza incendii.

Mutai masina cel pu tin 3m de la locul alimentarii inainte de a o porni.

Nu porni niciodata masina:

Daca ati varsat carburant sa ulci pentru motor peutilaj. Curataati scurgerea si lasati carburantul ramas sa se evapore.
Dacā aṭi vārsat carburant pe dumneavoastr sau pe imbracaminte, schimbaṭi imbracamintea. Spalati partile ce au ajuns in contact cu combustibilul. Folosiṭi sapun si apa.
In caz de scurgere de combustibil din masina. Verificazioni periodico capacul rezervorului si coductele de combustibil in privinca curgerii.

Transport 山 depozitare

Depozita si transporte maina si combustibilul in a sa fel incat sa nu existe riscul de contact al eventualelor scurgeri si vaporilor cu scantei Sau foc, de exemplu, de la masini electrico, motoare electrice, contacte electrice/comutatoare de forsa Sau centrale de incalzirc.
- La depositarea si transportul combustibilului trebuie folosite canistre special destinate si omologate.

Depozitarea pe termen lung

• In cazul in care masina este depositata un timp mai indelungat trebuie ca rezervorul de combustibil sa fie golit. Intrebai la staia de benzina din apropiere unde puteti arunca surplusul de combustibil.

Echipament personal de protectia muncii

La orice folosirc a maiini trebuic folosit un echipament de protectie personal omologat. Echipamentul de protectie personal nu elimina riscul de ranire dar reduce efectul unei raniri in cazul unui accident. Cerei ajutor la magazinul de vanzare pentru alegerera echipamentului.

Folosiţintotdeana:

Utilizati cesti de ureche dacanivelul de zgomot depaseste 85 dB.
Cizme sau pantofi solizi, antiderapani.
- Pantaloni lungi, grosi. Nu puratai bijuterii, pantaloni scurti, sandale si nici nu lucrati descult.
- Manusile trcbuic purtate atunci cnd acest lucru este obligatoriu, de exemplu la montarea, verificarea sau curataea accesorilor de taiere.

Măsuri generale de proteția muncii

Aceasta seciune descrie instructiunile de siguranta fundamentalae pensrui utilizarea cchipamentului. Acste informaqui nu trebuie sa inlocuiasca niciodata aptitudinile profesionale si experienta.

Citi ci atentie instru cianile deutilizare si asigurati-va ca ati inteles continutul inaive de a folosi masina.
- Retineti cā operatorul este responsabil pentru eventuala accidentare a altero persone sau a bunurilor lor.
- Utilajul trebuie păstrat in stare de curătenie. Indicatoareleși autocolantele trebuie să fie complet lizibile.

Procedati permanent conform rationamentului de bun simt

Nu este posibil sa prezentam toate situataiile imaginabile cu care va putei confrunta. Lucrai intotdeauna cu atentie si luati decizii de bun simt. Daca va aflat i intr-o situaie in care va simti nesigur, opriti-va si solicitatea asistena experta. Contacta distribuitorul, agentul de service Sau un utilidor de freze electrice experimentat. Nu inccpetici nicio activitate asupra carea va simti nesigur.

AVERTISMENT! In timpul functionarii, acest aparat produce un camp electromagnetic. In anumite imprejuri, acest camp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce pericolul de raniri grave sau fatale, recomandam personelor cu implanturi medicale sa consulte medicul si producatorul de implanturi medicale inainte de a actiona aparatul.

AVERTISMENT! Masa poate deveni o unealtā periculoasa si poate produce raniri grave sau mortale ale utilizatorului sau a altero persone, in cazul in care este folosita in mod gresit sau negljent.

Nu permitei copilor sa ultor personane neinstruite in operarea utilajului sa il utilizeze sau sa il depaneze.

Aparatul nu trebuie utilizes de câtre persone cu capacitàti fizice sau mentale reduse sau de câtre persono care, din motive de sanătate, nu pot opera aparatul, fara a fi supravegheate de câtre o persona responsabila pentru siguranta acestora.

Nu lasati niciodata o alta persona sa foloseasca masina inainte de a va asigura ca continutul din instructiunile de folosire sunt intelse.

Nuutilizati niciodata aparatul in cazurile in care sunteti obosit, ati consumat bauturi alcoolice sau dacva tratati cu medicamente care va pot afecta vederea, judecata sau coordonarea miscarylor.

AVERTISMENT! Modificarile si/sau accesorile neaprobate pot duce la rani grave sau la moartea utilizatorului sa u altero persone. Orice modificare a constructiei originale a masjinii este interzisa fara aprobarea fabricantului.

Niciodata nu modificati aparatul in aça fel incát sa nu mai corespunda design-ului original si nu-l utilizes daça exista suspiciunea că a fost modificat de CATRE altcineva.

Nu folosi niciodata o masina defecta.
Effectuati operatiile regulate de verificare,
intretnere si service descrie in acest manual.
Unele operati di intretnere si service trebuiesc
facute de specialisti cu experienta si calificati.

Folosi intotdeauna piese de schimb originale.

Siguranta zonei de lucru

• Inainte dc a incpe tunderea gazonului, trebuic indepartatc ramurile, crengutele si pietrele.
• Obiectele care se lovesc de accesoriul de taliere pot ricoasa si pot afecta personale si obiectele. Persoanele si animaletrebuie sa fie tinite la distanca.

• Nu folosiEi niciodata maEina in vreme rea, de exemplu in ceaEa, in ploai, umed sau in locuri umede, vanturi puternice, intense rece, riscul de fulgere, etc. Lucrul pe vreme rea este obositor si poate duce la apariia de situaitii periculoase cum ar fi suprafeete alunecoase.

• Fiti atent la mediul inconjurator pentru a va asigura ca nu exista factori care ar putca influenca controlul asupra utilajului.

• Feriti-va de radacini, pietre, crengute, adancituri, sanuri etc. In iarba inalta se pot ascunde obstacole.
  Tunderca in panta poate fi periculoasa. Nu utilizati masina pentru tuns gazonul in pante foarte inclinate. Masina pentru tuns gazonul nu trebuie realizata in pante mai mari de 15 grade.
• Pe teren inclinat calca trebuic sa fie perpendiculara pe panta. Este mai uor de a se lucra de-a lungul pantei, decat in sus si in jos.
• Procedati cu atentie atunci cand va apropriati de colturi ascunse si de obiecte care va pot bloca vederea.

Siguranta in lucru

• Ferästraiele cu motor sunt construite cu exclusivitate pentru taierca lemnului. Este interzisă orice alta適用are.
• Purta ti echipament individual de protecctie. A se vedea instruetiunile de la paragraful Echipamentul individual de protecctie.
• Nu porniti masina pentru tuns gazonul fara sa fi montat corespunzator freza si toate capacele. In caz contrar, freza se poate slabi si poate cauza vatamari corporale.
• Asigura-i va ca freza nu loveste obiecte straine, precum pietre, radacini sau alte obiecte similare. Acesta pot toci freza si pot indo arborele motorului. Un ax indoit creeaza dezechilibru si vibrati puternice, ceca cc arc a rezultat un risc sporit dc slabire a frezei.
• Mancrul franci nu trebuic niciodata sa fic ancorat permanent in maner atunci cand aparatul este in functiune.
• Amplasati masina pentru tuns gazonul pe o suprafata tare si plata si porniti-o. Asigurati-va ca freza nu poate intra in contact cu solul tau alte obiecte.
• Pozitionati-vā intotdecauna in spatele aparatului. Permitti tuturor rotilor sa rāmāna la sol si tinei ambele māini pe maner cānd tundeti gazonul. Feriti-vā mainile si picioarele de lamele rotative.
• Nu inclinati aparatul cand motorul funcioneza.
• Fiti foarte atent cand trajei aparatul spre dvs. in timpul lucrului.
• Nu ridicati niciodata masina pentru tuns gazonul cand motorul este in functiune. Daca trebuie sa ridicati masina pentru tuns gazonul, mai intai opriigi motorul si deconnectati electrodul de aprindere de la bujie.
• Nu tundeti gazonul deplasandu-va cu spatele.
• Motorul trebuie oprit atunci cand masina se deplascaza pe un teren care nu trebuie tuns. De exemplu, poteci de pietris, piatra, prundis, asfalt etc.
• Nu fugiti niciodata cu masina atunci cand este in functiune. Cand utilizati masina pentru tuns gazonul, mergeti intotdeauna cu viteza redusa.

• Opriţi motorul inainte de a schimba inalțimea de tăire. Nu efectuata niciodata reglări in tim pe moturul este pornit.

• Nu lasati niciodata aparatul nesupravegheat cu motorul in funciune. Oprii motorul. Asigurati-va ca miscarca de rotatie a accesoriului de taiere s-a oprit.
  Daca estelovit un object strain saudacapar vibrati,opriti imediatmasina.Deconecta cabul HT de la bujie.Verificati masina: nu trebuie sa fiedeteriorata. Reparati orice defect.

Reguli principale de lucru

Pentru rezultate optime, taiati intotdeauna cu o lamaa scutita. O lamataocitataexecuta o taietura incgala si iarba se ingalbeneste la suprafata taieturii.
- Nu tāiṭi niciodatā mai mult de 1/3 din lungimea ierbii. Acest lucru este valabil mai ales in timpul periodadelor uscate. Initial, tundeti cu o inaltime mare de taiere. Apoi, verificati rezultatul si reduceti inalimea pāna la o valoare corespunzatoare. Dacā iarba este foarte inalta, deplasati aparatul incet si tundeti de doua ori, dacā este necessar.
- Taiati de ficare data in alta directie, pentru a evita formarea de dungi pe gazon.

Transport depozitare

Fixaichi ciepamentul in timpul transportului, penta dei detiorarea si accidentele.
Depozitatei echipamentul intr-o zona blocabila, unde nu pot ajunge copiii si personele neautorize.
Depozitati aparatul si echipamentul acestuia intr-un loc uscat, ferit de inghe.
- Pentru transportul si depositarca carburantului, consultati sectiunea ,Manevrarea carburantului".

Pornire s'i oprire

Inaintedeaincepe

AVERTISMENT! Citi ci cu atentie instructiunile deutilizare si asigurati-vacathi inteles continutul inainte de a folosi masina.

Purtati echipament individual de protectie. A se vedea instruclunile de la paragraful Echipamentul individual de protectie.

• Avci grijca nici o persona ncautorizata sa nu sc afle in zona de lucru.
• Effectuati intreclinera zilnica. Consultati instructiunile din capitolul, Intreinerea".
• Asigurat-va calelectrodul deaprindereeste corect amplasat pe bujie.

UTILIZAREA

Pornire

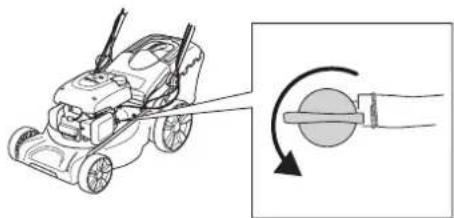

Deschideri valva de combustibil.

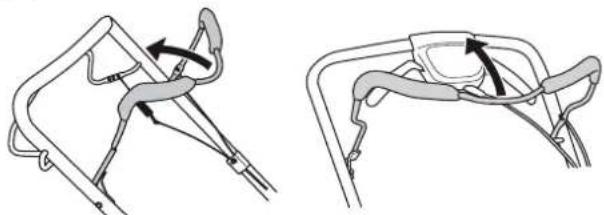

• La pornerea motorului, maneta franei de motor trebuie sprijinita de maner.

• Positiona-va in spatele aparatului.
  Tinei manerul de pornire, trageci uor firul cu mana dreapata panacand simiti resistentia (inchizatoarele demarorului cuplcaza).Trageci cu forta pentru a porni motorul. Nurasuciti niciodata cablul de pornire in jurul mainii.

Actionare

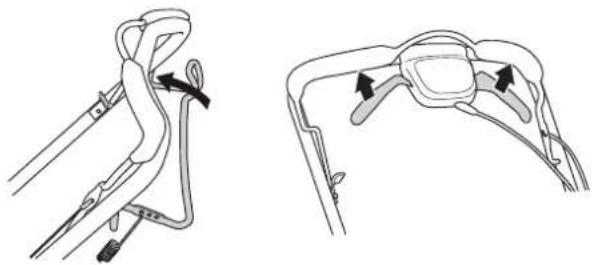

• Tragcti bara de propulsic in directia manerului, pentru a porni sistemul de antrenare.

• Inainte de a trage aparatul spre dvs., decuplatei sistemul de antrenare si impingeti aparatul inainte cu circa 10cm

Oprire

Opri motorul prin eliberarea manerului franei de motor.

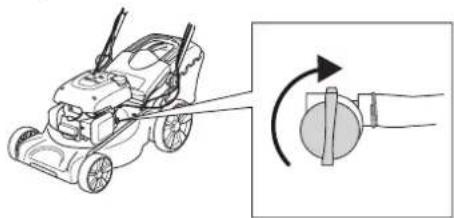

• Inchideti valva de combustibil.

Generalità

AVERTISMENT! Utilizatorul poate efectua doar acele lucrări de intreținereși service care sunt descrie in acest manual de/utilizare. Interventioni mai cuprințafoare trebuie efectuate de un atelier de service.

Oprii motorul inainte de a efectua verificarisau lucrari de intreinere. Preveniti pornereaaccidentalà prin decuplarea cablului deaprindere al bujie.

Durata de folosire a masinii se poate scurta iar riscul de raniri poate creste dacă intretinerea masinii nu se efectueaza in mod corect si dacă service si/sau reparati nu se efectueaza intr-un mod profesional. Daca avei nevoie de informații supplementare, contactați atelierul service cel mai apropiat.

ATENTIE! Cánd aparatul este inclinat, asigurati-va ca filtrul de aer este intotdeauna amplasat la inaltimea maxima.

• Folosiţi intotdeauna PIESE de schimb originale.

Planificarea intretinerii

In programul de intretnere puteti vedea care dentre componentele utilajului necessita intrecinere si la ce intervale trebuie saifieffectuata aceasta. Intervalele se calculeaza pe bazautilizarii zilnice autilajului si pot varia in functie de rata de/utilizare.

Înaine de aîncepe	Întreținere săptămânală	Întreținere lunară
Inspectție generală Bujiia	Filtrul de acr
Curățare externă	Toba de cșapament*	Sistemul de alimentarcu carburant
Nivelul ulyiului
Mecanismul de tăiere
Capac de tăiere*
Reglarea cablului de ambreiaj
Manetă frână de motor*

^* A se vedea instruciunile din sectiunea „Echipamentul de siguranta al utilajului".

Inspectie generală

Verificati ca suruburile si piulitele sa fe stranse.

Curatare externa

• Indepartati, prin periere, frunzele, iarba 山 altele similare de pc masina pentru tuns gazonul.

• Nu utilizes un spalator cu presiune ridicata pentru a curaţa dispositivul.

• Nu turnaşi niciodata apă direct pe motor.
• Curatai orificile de admisie a aerului de pe carcasa demarorului. Controlati demarorul si snurul demarorului.
  Cand curatai sub capacul de taiere, rotiti aparatul cu bujia in sus. Goliti rezervorul de carburant.

Nivel de ulei

Cand se verifica nivelul de ulei, masina pentru tuns gazonul trebuie sa fie positionata pe teren plat. Verificati nivelul de ulei cu joja pe buşonul de alimentare cu ulei.

• Scoatci buşonul de alimentare cu ulci si curataşi joja.
• Reamplasati joja.
  Daca nivelul de ulci estre redus, umpleti cu ulci pentru motor panalnivelul superior al jojei.

Mecanismul de taiere

• Controlati ca dispositivul dc taiere sa nu aibe defecte sa crapaturi. Un dispositiv de taiere defect trebuie intotdeuna schimbat.
• Asigurati-vi intotdeauna ca freza este bine ascutita si corect echilibrata.

ATENTIE! Lamele trebuie echilibrate dupa ascuirc. Echilibrarea, inlocuirea sau ascuirea lamelor vor fi efectuate la un atelier de service.

Lamele deteriorate trebuie inlocuite la lovirea unor obstacole in urma carea se produc defeciuni. Permiteti atelierului de service sa estimeze dacà lama poate fi ascuţă sau trebuie inlocuţă.

Inlocuirea lamelor

AVERTISMENT! Cand efectuati operati de service si intretinere a echipamentului de taiere, purati intotdeauna manusi de protectie rezistente. Frezele sunt foarte ascutite si va puteti taia foarte uor.

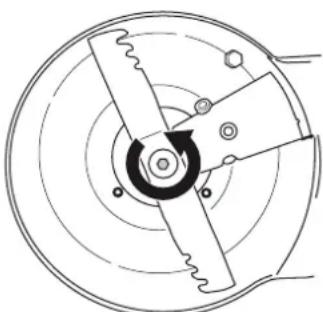

Demontarea

• Deşurubati bolṭul de fixare a frezei.

• Inlaturati lama veche. Asigurati-va sa nu existe deteriorari pe consola lamei. De asemenea, verificati dacb bolcu frezei nu este deteriorarat si daca arborele motorului nu este indoit.

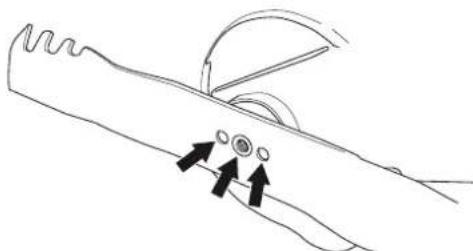

Montaj

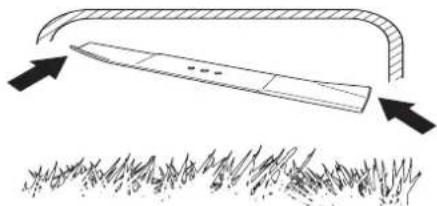

Lama trebuie sa fie montat cu capetele inclinate cu varful in sus spre capacul.

• Asigurati-va cā freza se centrezā corect pe arbore.

• Montatā Ṣaiba ḅ strāngeti corect bolṭul. Bolṭul trebuie strāns la un cuplu de 45-60 Nm.

• Invirti lamele cu mana si asigurati-va ca acestea se rotes liber.
• Effectuati o pornire de test a aparatului.

IMPORTANT!

Lucrati intotdeauna cu atenie si luati decizii de bun simt. Evatai toate situaile pe care le considerati ca va depasesec capacitatea de reactie. Daca totusi va simti nesiguri in legaturacu procedurile de operare dupa citirca acestor instrutiuni, trebuie sa consultati un specialist inainte de a continua. Luati legaturacu un atelier de service autorizat.

Utilizi diar piese de schimb originale. Pentru informatii supplimentare, consultati seciunea „Date technice".

Bujia

AVERTISMENT! Folosiţi intotdeauna bujii de tipul recomandat! O bucic incorectă poate să distrugă pistonul si cilindrul.

Dacautilajul are putere prea scazuta,daca porneeste greu saufunctioneaza necorespunzator la viteza de ralanti: verificatiintotdeauna bujia inainte de alua alte masuri.

Daca bujia este murdara, curatai-o si asigurati-va ca interstitiul electroduluiEste de 0,5 mm. Inlocui, daca este necessitiesar.

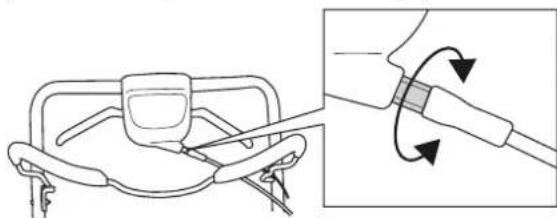

Reglarea cablului de ambreaj

Reglaji fin cablul cu ajutorul surubului de reglaj.

Filtrul de aer

• Demontati capacul filtrului de aer si scoatei filtrul.
• Un filtru de aer folosit un tamp indelungat nu se poate curati perfect. Deacea este necessitieschimbarea lui la intervale regulate cu unul nou. Un filtru de aer deteriorat trebuie intotdeauna schimbat.
  Cand reasambla, asigura-va ca filtrul este complet etansat de suport.

Curatai filtrul de harti

• Curatai filtrul prin lovirea acestuia de o suprafata plana. Nu utilizes niciodata solvent cu benzina, de exemplu, kerosen, sau aer comprimat pentru curatarea filtrului.

Curatarea filtrului de spumă de material plastic

• Indepartatu filtrul dc spuma dc material plastic. Spalati filtrul cu apa caldua si sapun. Dupa curatare clati biine filtrul cu apacurata. Stoarceti filtrul si lasati-I sa se usuce. NOT!Aerul comprimat de mare presiune poate deteriorara spuma. Dupa curatare, filtrul trebuie uns cu ulei pentru motor. Stergeti uleiul in excess prin apasarea unei carpe curate pe filtru.

Schimbul de ulei

Goliti rezervorul de carburant.
- Desurubati busonul de alimentare cu ulci.
- Amplasati un recipient corespunzator pentru colectarea uleiului.
- Scurgeti uleiul prin inclinarea motorului, astfel incat uleiul sa curga prin conduccta busonului. Cand aparatul este inclinat, asiguratii-va ca filtrul de aer este intotdeauna amplasat la inaltima maxima. Interessei-va cu privire la evacuarea la descuri a surplusului de ulci pentru motor la staia dvs. locala de alimentare cu carburant.
Umpleti cu ulci pentru motur nou, dc buna calitate. Consultaristructiunile din sectiunea „Date tehnice".

Sistemul de alimentare cu carburant

• Asigura-va cã garnitura sì capacul rezervorului de combustibil nu sunt deteriorate.
• Verificazioni furtunul de carburant. Inlocui, da cia este necessar.

Date tehnice

	M46- 160AWRPX	M53- 160AWRPX	M53- 190AWRPX
Motor
Producațorul motorului Honda Honda Honda
Volumul cilindrului, \( {\mathrm{{cm}}}^{3} \)	160 160 187
Viteză, rpm 2900 2900 2900
Putere nominală motor, kW (consultaținota 1) 2,9	2,9 3,4
Sistem de aprindere
Bujia NGK BPR6ES NGK BPR6ES NGK BPR6ES
Distanța întra electrozi, mm 0,5 0,5 0,5
Sistemul de alimentare și Ungere
Volumul rezervorului de combustibil, litri 0,9 0,9 0,9	9
*Uleiuul de motor	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Greutate
Aparat cu rezervaore goale, kg 34 38 39
Producre de zgomot (vezinota 2)
Nivelul efectului sonor, măsurat dB(A) 95 98 98
Nivelul efectului sonor, garantat LwA dB(A) 96 98	98
Nivele de zgomot (vezinota 3)
Nivelul de presiune a sunetului la urechea operatorului, dB(A)	81 84 84
Nivele de vibrații, a hveq (vezinota 4)
Mâncr, \( \mathrm{m}/{\mathrm{s}}^{2} \)	8,77 8,36 9,39
Sistem de tăiere
Inălțime de tăiere, mm	30-80	30-70	30-70
Lățime de tăiere, cm	46 53 53
Dispositiv de tăiere	PX3	PX3	PX3
Codul de produs	5802592-02	5802584-02	5802584-02
Capacitate collector, litri	50 60 60

Note 1: Putcrea nominală indicata a motorului este putcrea de iesire medie netă (la turația specifică) a unui motor de productie normal pentru modelul de motor, masurata conform standardului SAE J1349/ISO1585. Motoarele de productie in masă pot prezenta valori diferite de acesta. Putcrea de iesire efectiva pentru motorul instalat pe aparatul final va depinde de viteza de functiònare, de condiţile de mediuși de alte valori.
Note 2: Producre dc zgomot in mediul inconjurator masurat ca si efect sonor (L_WA) conform directvei EG 2000/14/EG.
Note 3: Presiunea nivelului de zgomot conform ISO 5395:2013. Datele rapporte pentru presiunea nivelului de zgomot prezintă o dispersie statistica tipica (abatere standard) de 1,2 dB(A).
Note 4: Nivelul de vibraci conform ISO 5395:2013. Datele raporte pentru nivalul de vibrati prezinta o dispersie statistica tipica (abatere standard) de 0,2m / s^2
*Utilizati uei pentru motor de calitatea SJ sau ulterioara. Consultati diagrama de vascozitate din manualul producatorului motorului si selecuţi vascozitatea optimă pe baza temperaturii exteriorare prevăzute.

Declaratie de conformitate EC

(Valabil doar in Europa)

Denumirea producatorului: Husqvarna AB, SE-561 82 Huskvarna, Suedia (Telefon [phone]).

Husqvarna AB işi asumă responsabilitatea exclusivă pentru modelele de masini rotavte de tuns gazonul cu lame fixe:

McCulloch M46-160AWRPX, M53-160AWRPX, M53-190AWRPX

incepand cu numerele de sric din 2016. Numarul modelului este indicat in mod clar, sub forma de text, pe placuata de identificare, impreuca u anul si seriile consecutive.

Obiectul declaratiei, descriis mai sus, este conform cu cerintele Directivelor Consiliului:

2006/42/CE referitoare lautilaje" din 17 mai 2006.

2014/30/EU privind compatibilitatea electromagnetica" din 26 februarie 2014
2000/14/CE referitoare la emisiile de zgomot in mediul inconjurator" din 8 mai 2000
2005/88/CE care modifica Direcva 2000/14/CE" din 14 decembrie 2005

Valorile declare pursuant sunet sunt indicate in fi sa cu date tehnice din manualul operatorului.

Au fost aplicate urmatoarele standarde:

ISO5395-1&c:2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982;

Procedura de evaluates a conformità, Anexa VIII.

20 aprilie 2016

John Thompson, Director de produse.si marketing EUAP.

(Representant autorizat pentru Husqvarna AB responsabil cu documentata tehnica.)

Enéñynon ouβóλωv

IPOEIOIHsH! To uxavnu ma npoei va yivei enikivduvo. H anpooextn n avthetaevn xponu npoei va exi wc anotelεσma oBapo n thavaojo tpaumatio tou xepiotn n aawv atouwv.

AiaBaote npoosektika tC Odbnyiec Xpnoews kal katavonote to nepiexoepvo niv xpnaiponoioe To unxavma.

KpatnoTe aoXeTa npoc Tnv Epyaia atoua n Zwa maakpi anaTnv nepioxn epyaiaac.

Anokxieote nV npinwn aKouiaeKKivnnc bYaovtaT o Kaawdo nEektpvikns avapEEnc ano to mouzi.

Ppoox n OTA EKToEuOuEv avtkeiEv a kai Ta 0paouaata.
