INSTRUKCJA OBSŁUGI M46160AWRPX MCCULLOCH

PL Instrukcja obslugi 192-204

EE Kaisitsemisopetus 205-217

LV Lietosanas pamaciba 218-230

OSTRZEŽENIE! W razie neue waznégo lub nieprawidówego poslugiwania sie maszyna要去ona stać sie niebezmęcznym narźedziem, mogącym spowodȩć obrażenia lub smierć uzytkownika lub innych osob.

Przed przystapieniem do pracy maszyna
prosimy dokladnie i ze zrozumieniem
zapoznać sie z tresci niniejszej instrukcji.

Upewnij sie,czy w基础知识 pracy nie ma osob niedupoważnionych.

Aby zapobiec przypadkowemu uruchomieniu urzadzenia,NSEZY zdjadc przewod zaplonowy ze swiecy.

Ostrzeżenie przyd odrzucanymi i rykoszetujacymi przydmiotami.

Uwazaj na wirujuce noze. Chron rce i nogi przed okaleczieniem.

Ostrzezenia: czesci obrotowe. Rece oraz stopy nalezy utrzymywać w odpowiednej odlegosci.

Niniejszy produkt zgodny jest z obowiazujacymi dyrektywami CE.

Emisja halasu do otoczenia zgodna z dyrektywa Wspólnoty Europejskiej. Wartość emisi di maszyny podana zostawa w rozdziale Dane technicznze oraz na nakiejce.

Nigdy nie uzytkuj maszyny w
pomieszczeniach lub w mistręsch,
w kędrych brak jest wentylacji.
Spaliny zawieraja tlenek węgla — bezwonny, trujacy gaz zagrażajczy zyciu.

Rzykyo eksplozji

Nigdy nie tankuj, gdy silnik jest uruchomiony.

Powierzchnia goraca.

Wyjasnienie poziomów ostrzeżen

Wystepuja trzy poziomy ostrzeżen.

OSTRZEŽENIE!

OSTRZEZENIE! Stosujé sie, gdy istnieje ryzyko powaznych obrażen, smierci operatora lub uszkodzenia otoczenia wwyniku nieprzestręgania instrukcji obshalgi.

WAZNE!

WAZNE! Stosuje sie, gdy istnieje ryzyko obrażć operatora lub uszkodzenia otoczenia wDyniku nieprzestrzejania instrukcji obstruk.

UWAGA!

UWAGA! Stosuje sie, gdy istnieje ryzyko uszkodzenia materialów lub urzadzenia wwyniku nieprzestrzejania instrukcji obslugi.

OPIS

Spis tresci Szanowny Kliencie!

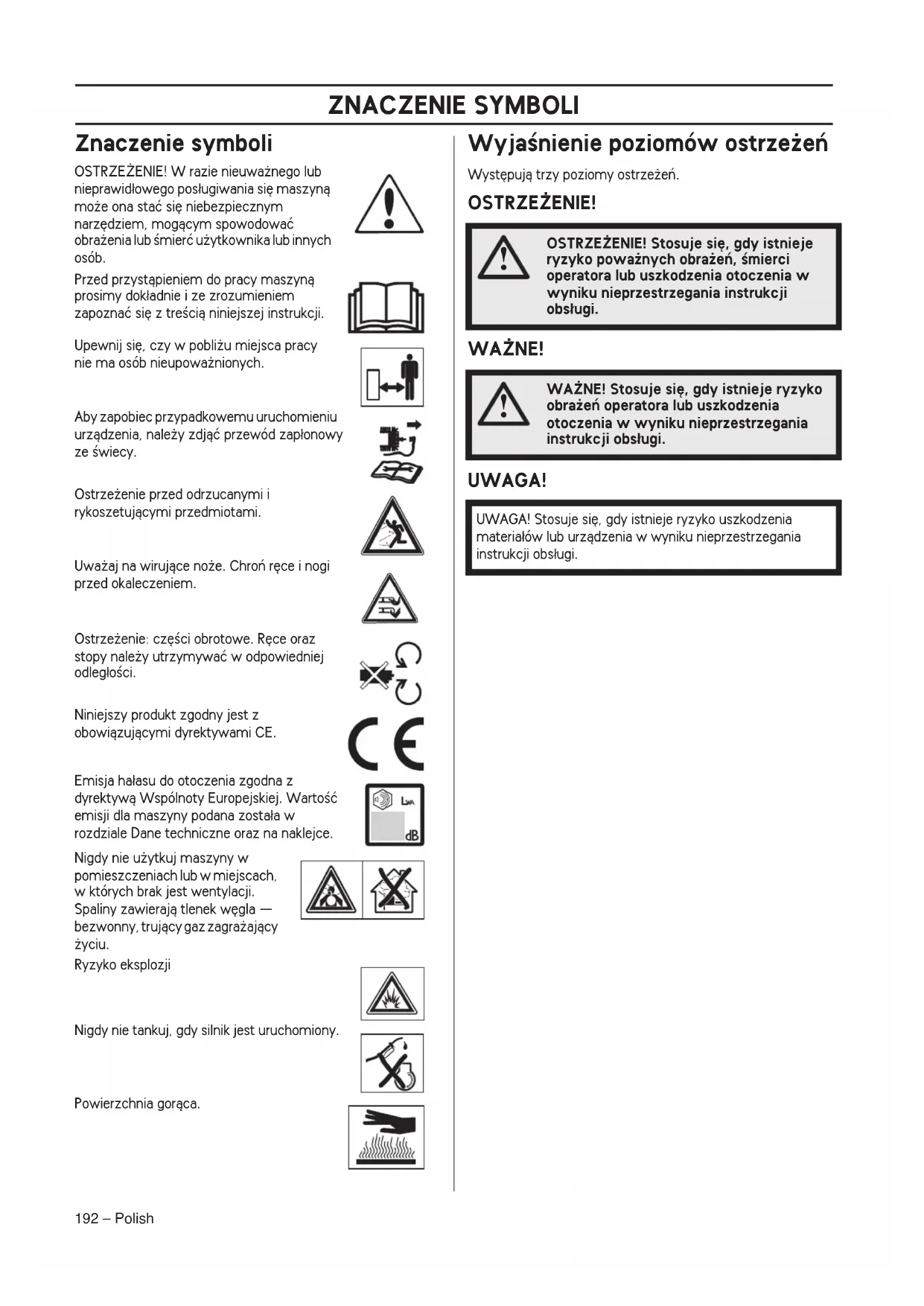

ZNACZENIE SYMBOLI

Znaczenie symboli 192

Wyjasnienie poziomów ostrzeżen 192

OPIS

Spis tresci 193

Szanowy Kliencie! 193

OPIS

Budowa kosiarki 194

ZABEZPIECZENIA W MASZYNIE

Uwagi ogolne 195

MONTAZI REGULACJE

Uwagi ogolne 196

Uchwyt 196

Wysokosc koszenia 196

Kolektor 196

Zespóf rozdrabniajacy 196

Uzupelnianie oleju 196

OBCHODZENIE SIE Z PALIWEM

Uwagi ogolne 197

Paliwo 197

Tankowanie 197

Transport i przechowywanie 197

DZIALANIE

Środki ochryny osobistej 198

Ogólnezasady bezpiecznychstwa 198

Głowne techniki pracy 199

Transport i przechowywanie 199

Uruchamianie i wyłacznie 200

KONSERWACJA

Uwagi ogolne 201

Plan konserwacji 201

Kontrola ogolna 201

Swieca zaplonowa 202

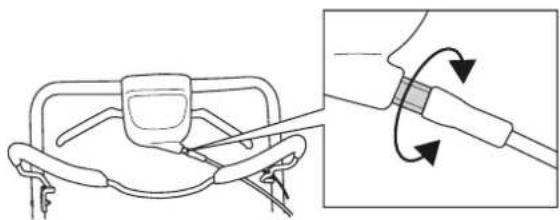

Regulacja linki spręȩga 202

Filtr powietrza 202

Wymiana oleju 202

System paliwowy 202

DANE TECHNICZNE

Dane techniczne 203

Deklaracja zgodnosci WE 204

Linia innowacyjinych pil lancuchowych byla kontynuowana przyez dekady, a firma sie rozwijala, najpierw przyez silniki do samolotów i gokartów w latach piędziesiatych, a nastepnie mini pily lancuchowe w latach szȩćdziesiatych. W latach siedemdziesiatych i osiemdziesiatych do oferty w prowadzono wykaszarki i dmuchawy.

W chwili obecnej McCulloch, jako czlonek grupy Husqvarna, kontynuujte tradycje mocnych silników, innowacji technicznych i wytrzymalych konstrukcji, które byly naszymi cechami charakterystycznych przyez ponad pol wieku. Obnizanie zužycia paliwa, emisji, poziomów halasu, poprawianie bezpieczność wä i wygody uzytkowania to nasze glówne priorytety.

Many nadzieje, ze睹 Państwo zadowoleni ze swojejogo produktu McCulloch, poniewaz zostal zaprojectowy tak, aby sluźły przydlęzyć, przystrzejagć instrukcji obstugi, serwisania i konserwacje. W razie potrzeby profesjonalnej pomocy przy naprawie lub serwisowaniu, prosimy okontakt z lokalizatorem serwisu (Service Locator) na www.mcculloch.com.

McCulloch nieustannie modernizuje swoje wyroby, w zwiazku z czym zastrzega sost wie prawo do wpwadzaniazmian dotycznychm.in. wyglidu produktow bez uprzedzenia.

Instrukcję toMZna rɔwnieź znaleźc na stronie www.mcculloch.com.

OPIS

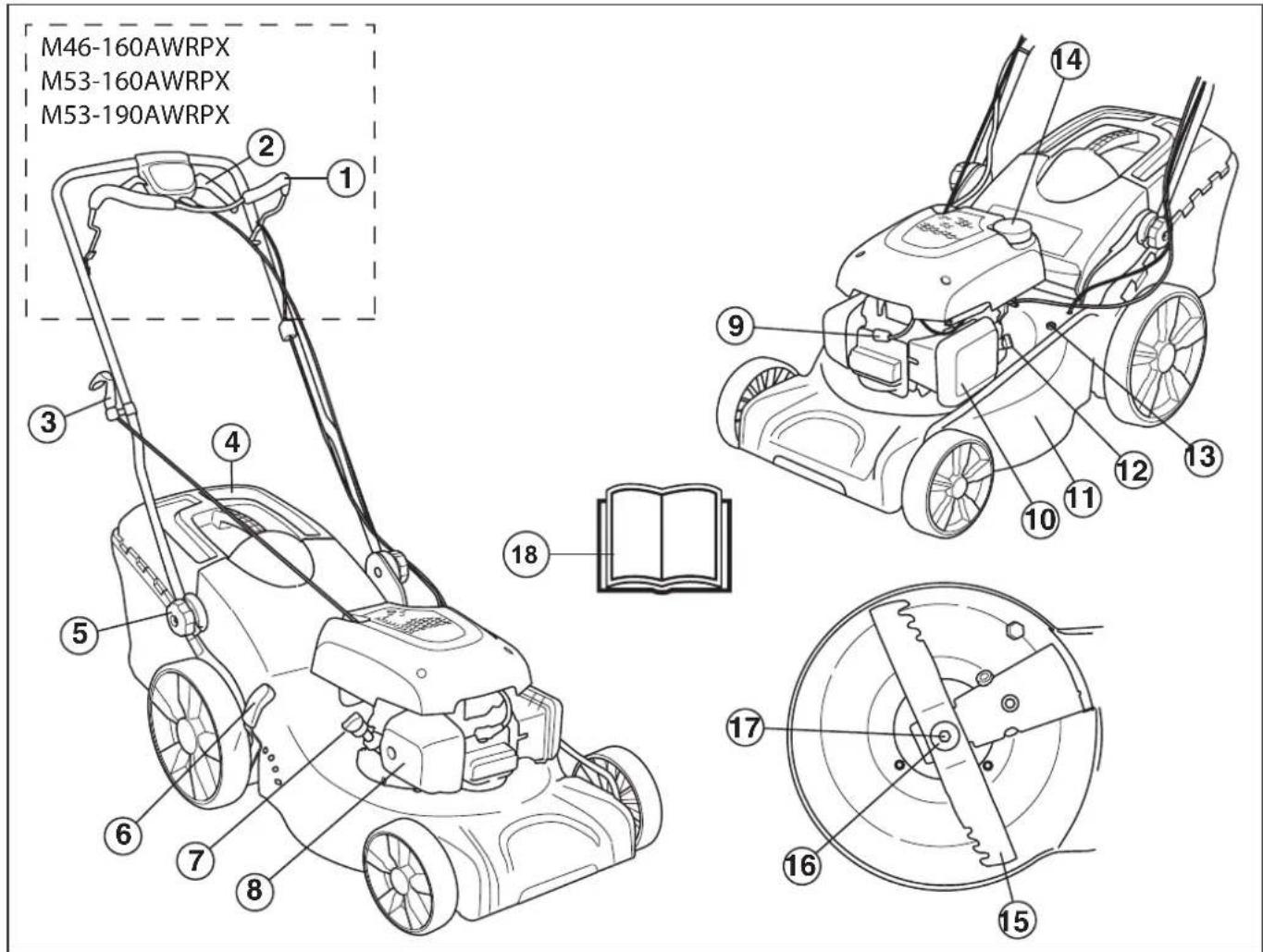

Budowa kosiarki

1 Dzwignia hamulca silnka
2 Dzwignia napedu
3 Uchwyt rozrusznika
4 Kolektor
5 Uchwyt, wysokość uchwytu
6 Dzwignia regulaci wysokość koszenia
7 Preetowy wskaznik poziomu oleju/napelmianie oleju
8 Thumik
9 Świeca zapłonowa

10 Filtrgowietrza
11 Obudowa zespolu koszacego
12 Zawor paliwa
13 Połaczenia wodne
14 Uzupelnianie paliwa
15 Noz
16 Podkriadka spreźysta
17 Sruba mocujaca noza
18 Instruktja obstugi

Uwagi ogolne

W niniejszym rozdziale przyedstawiono poszczegolne zespoly zabeepieczajace maszyny, omówiono ich funkcję oraz sposoby ich kontrolowania i konserwacci w celu zapewnienia prawidlowego dzialania.

OSTRZEZENIE! Nie wolno uzywać maszyny z niesprawnymi zespolami zabezmieczajczymi. Jeźeli Twoja maszyna nie spelnilia jakiegokolwiek z warunków kontrolnych, naleź y ja oddac do serwisu.

Nie wolno dokonywać w maszynie zmian stanowiacyh modyfikacja jej oryginalnej wersji. Nie uzywaj maszyny, gezeli podejrzewasz, ze ktoś inny wpwadzil wNiej zmiany.

Aby zapobiec przypadkowemu uruchomieniu urzadzenia, nalezy zdjac przewod zaplonowy ze swiecy.

Obudowa zespolu koszacego

• Obudowa zespolu koszęcgo ma za zadanie zmniejszać wibracje oraz ograniczać ryzyko odniesienia obrażen wskutek zetakniȩcia są z noźem.

Sprawdzanie oslonyciecia

• Sprawdz,czyobudowa zespolu koszacego jest cala iczy nie ma naNiej zadnych widocznych uszkodzen.np. pekniec.

Dzwignia hamulca silnika

• Hamulec silnka przyznaczony jest do zatrzymywania silnka. Silnik powinien zatrzymywać są zchwilą puszczenia dźwigni hamulca silnka.

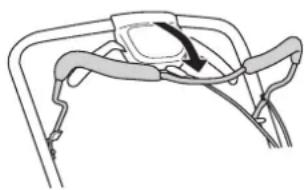

Kontrola dzwigni hamulca silnikowego

Ustaw kosiarke na pelen gaz, a nastepnie uwolnij dzwignie hamulca. Hamulec silnika musi zawsze byc tak wyregulowany, aby silnik zatrzymywal sie w ciagu 3 sekund.

Tlumik

OSTRZEZENIE! Nigdy nie uzywaj maszyny z uszkodzonym thumikiem lub bez niego. Uszkodzonny thumik znacznie zwiększa halas iNiebezpieczentwo pozaru. Miej zawsze w povlizu sprezt gaśniczy.

Podczas pracy maszyna oraz po jej wylączeniu tllum jest bardzo gorocy. Dotyczy to sąze pracy na biegu jalowym. Pamietaj o niebezpieczeniawie pozaru, szczególnie gdy w poplizu znajduja sie latwo palne materialy oraz/ lub gazy.

• Zadaniem tlumika jest ograniczenia do minimum poziomu halasu i odrzucanie spalin poza strefe pracy operadora.

Kontrola stanu thumika

• Sprawdzaj regularnie,czy thumik jest nienaruszony i dobrze zamocowy.

MONTAZI REGULACJE

Uwagi ogolne

WAZNE! Aby zapobiec przypadkowemu uruchomieniu urzadzenia, nalezy zdjac przyzewod zaplonowy ze swiecy.

Uchwyt

Montaž

Uchwyt gorny

Umieśc rurowa konstrukcje uchwytu bezposrednio naprzejówolnej czȩci uchwytu. Dokrć Pokretła.

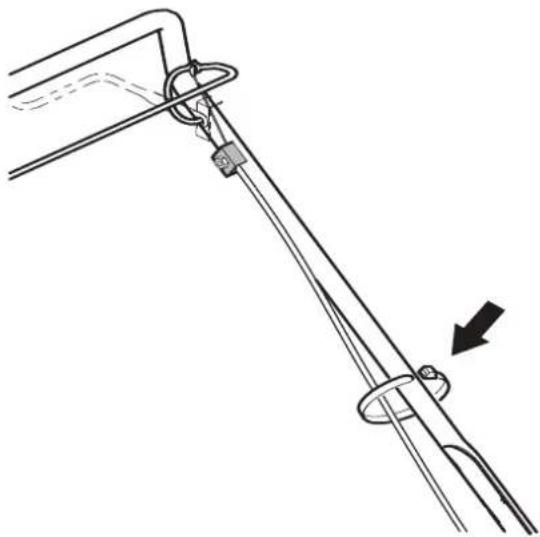

Aby przymocowej przyzewody do uchwytu, uzyj zaȩczonych pasów. Podczas montaqu nie naleźny nadmiernie naciągać przyzewodów.

Ustawenia

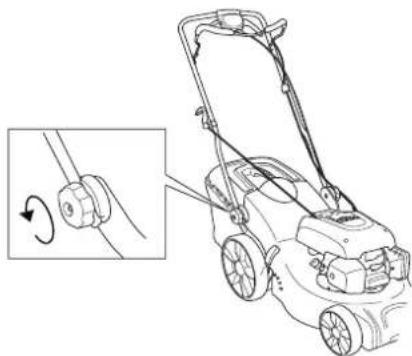

Wysokość uchwytu

• Poluzuj dolnePokretla.

Ustawic ywsokosc. DokrePokretla.

Wysokość koszenia

UWAGA! Nie ustawiaj zbyt malej wysokosci koszenia, gdyz w razie hierouwnosci terenu noze moga zawadza o podloze.

Przesunac dzwignie do tylu, do pozycji wyzszej wysokośćciecia lub do przyd, aby zmniejszyc wysokośćciecia.

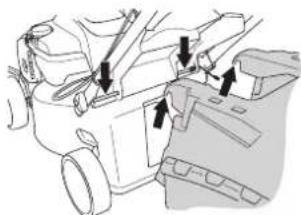

Kolektor

Zamocowac pojemnik.

Zamocowac haki na gornej krawedzi podwozia.

Umiesci spod pojemnika na trawe w otworze wyrzutowym.

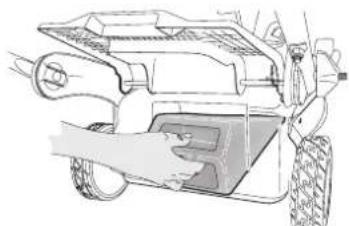

Zespół rozdrabniajacency

• Podniesz oslone wyrzutu, aby zamontowac/ zdemontowac za slepke do mulczowania.

Uzupelnianie oleju

• Przy dostawie zbiornik oleju jest pusty. Nalewaj oleju powoli. Patrz wskazówki pod nagłowkiem "Konserwacja". Oiej silnikowyNSEZY Wymieni co raz pierwszy po 5 godzinach pracy.

Uwagi ogolne

OSTRZEZENIE! Włuczanie silnika w zamknietych lubź wenylowanych pomieszczeniach要去ć przyczyna smierci wskutek uduszenia lub zatrucia tlenkiem węgla.

Paliwo i loro opary sá tardzo lwatpwalne. Wdychanie operów paliwa lubkontakt paliwa ze skóra mozdeprowadzić do powaznych obrażen.

Zachowuj ostrożnosć i zapewnj dobra wentylacje podczas postepowania z paliwem.

Spaliny silnikowe majory wysoka temperature, moga zawierać iskry, króre moga są stać przyczyna pozaru. Nigdy nie walkszaj maszyny w pomieszczeniach zamkiptych lub w_CITYmaterialów latwopalnych!

Nie pal tytoniu i ne pozostawiaj goracych przyedmiotów w povlizu paliwa.

Paliwo

UWAGA! Maszyna wyposzażona jest w silnik czterosuwowy. Dopilnuj, aby w zbiorniku oleju zawszy byla wystarczȩca ilosc oleju.

Benzyna

• Stosuj benzynę bezolowyowa lub olowyowa wysokiej jakosci.
  Zaleca sie benzyné co najmnej 90-oktanowá (RON). Stosowanie benzyny o liczbie oktanowej mniejszej niz 90 powoduje stukanie. Prowadzi to do przyegrzania silnika, co shove byc przyczyna seinem POWAZNego uszkodzenia.
• Naleź stosowej benzyny dostosowan do wymogów srodkowska naturalné, tzw. benzyny alkalitowa, jejelito taka jest dostepna.

Olej silnikowy

UWAGA! Przed uruchomieniem kosiarki sprawdz pozim oleju. Za niski poziom oleju要去 spowodoc powazne uszkodzenie silnika. Patrz wskazowki podane w rozdziale „Konserwacja".

• Olej silnikowy naleź wymiennie po raz pierwszy po 5 godzinach przy. Informacja na temat zapecanego rodzaju oleju znajduju sie w Danych technicznych. Nigdy nie stosuj oleju do silników dwusuwowych.

Tankowanie

OSTRZEZENIE! Przed przystapieniem do tankowania, wyłucz silnik i odczekaj kilka minut az ostygniie.

Zawsze uzywaj kanistra na benzyné, abyunikné jej rozlania.

Korek wlewowy otwieraj ostrożnie, poniewź wewnatrix zbiornika sąpe panować nadcść.

Oczysć korek wlewowy i powierzchnie wokot niego.

Po zatankowani dokladnie zakrec korek wlewowy. Zaniedbanie moze doprowadzic dogowstania pozaru.

Przed uruchomieniem przenies maszyny na odlegość co najmiej 3 m od mistrysca tankowania.

Nigdy nie uruchamiaj maszyny. gdy:

• Ježeli rozláte s paliwo lub olej silnikowy na maszyné - wytrzyj dokladnie maszyné i poczekaj, az wyschna resztki benzyny.
• Ježeli oblaš paliwem siebie lub swoje ubranie,zmien ubranie. Przemyj te czesci ciała, ktore mialy stycznosc z paliwem. Uzyj wody i mydia.
  Paliwo wycieka z maszyny. Regularnie sprawdzaj szczelnosc korka wlewowego i przewodow paliwowych.

Transport i przechowywanie

• Maszyne i paliwo nalez y przechowyac i transportowac w taki sposob, aby w razie ewentualnego wycieku paliwa i poustania oparow nie zachodzilo rzyko wystepowania iskier lub otwartego plomienia, np. w povlizu maszyn i silników elektrycznych, kontaktów elektrycznych/przelaczników pradu lub kotłow.
• Do przechowywnia i transportowania paliwa sązy uzywać pojemników spezialnie przyznaczonych do tego celu i zatwierdzonych.

Druzsze przechowywanie

• Przed odstawieniem maszyny na dluzsze przechowywanie nalezy oproznić zbiornik paliwa. Dowiedź sie na najbliższej staci benzynowej, co nalezy zrobic z nie zuzytym paliwem.

Środki ochryny osobistej

Podczas uzywania maszyny naleź zawszemieć na sobie zatwierdzone przy odpowiednie wędze srodki ochryny osobistej. Srodki ochryny osobistej nie eliminuju ryzyka odniesienia obrażen, natomiast agraniczą ich rozmiar w razie zaistniazenia wypadku. Poprś swojejedo dealera o pomoc w wyborze srodków ochryny osobistej.

Zawsze naleź stosowania:

• Stosuj ochronniki sluchu, gdy poziom halasu przyekracza 85 db.
• Mocne, przyciwoplizgowe, wysokie obuwie ochonne lub obuwie roboczne.
• Dlugie spodnie z mocnej tkaniny. Nie zaklustaj krótkich spodni, nie chodź w sandalach lub bez obuwia.
  Wrazie potrzeby nalezy stosowac rekawice ochonne, np. podczas montazu, przygladu lub czyszczenia osprzuteu tacego

Ogólnezasady bezpieczewska

W niniejszym rodziale opisane zostaly podstawowezasady bezpieczensteinwa obowiazujuce podczas obslugi urzadzenia. Nic nie zastapi"Justak doswiadczenia i profesjonalnych umiejetnosci.

• Przed przystapieniem do pracy maszyna prosimy dokladnie i ze zrozumieniem zapoznać sie z trescią niniejszej instrukcji.
  Pamietaj tym, ze operator ponosi odpwiedzialnosc za wypadki i zagrozenie dla innych ludzi i ich wlasnosci
• Maszyna musi byc utrzymiwyana w czystosci. Znaki i naklejki musza byc calkowicie czytelne.

Kieruj sie zawsze zdrowym rozsadkiem

Nie jest möglichwège omówietenieszystkich sytuacji, w jakich potencjalnie要去sznelez. Zawsze zachowuj ostroznosci kieruj sie zdrowym rozsadkiem. Nic nie zastapi jegnek dozwiadczenia i profesjonalnych umiejetnosci. Wrazie niepeewnosci zasięgnij porady eksperta. Zwroc sie w tym celu do punktu sprezaź, warsztatu serwisowej lub dozwiadczonego uzytkownika pily. Nigdy nic podejmuj sie zadan przyzekraczajacych Twoje silyi umiejetnosci!

OSTRZEZENIE! Podczas pracy urzadzenie niniejsze wytwarza pole elektromagnetyczne. W pewnych okolicznosciach pole to moze zaklocac pracye aktywnych lub pasywnych implantow medycznych. Przed przystapieniem do praczy z maszyna w celu ograniczenia ryzyka powaznych lub smiertelnych obrazen, osoby posiadajace implanty medyczne powinny skonsultowac sie z lekarzem oraz ich producentem.

OSTRZEZENIE! W razie nieduważnégo lub nieprawidlowego poslugiwania sie maszyna要去ona stać sie niebepezpiecznym narędzieim, mogącym spowodowej obrażenia lub smierczy uzytkownika lub innych osob.

Nigdy nie pozwól, aby daneci lub osoby nie przyszkolone w obchodzeniu sie z maszyna, uzytkowy na lub konserwowaly.

Maszyna nie powinna byc obslugiwana\ przez osoby o zmniejszonych\ zdolnosciach fizycznych lub\ umyslowych, ktore z powodow\ zdrowotnych nie mogaj jej obslugiwac\ bez nadzoru osoby odpowiedzialnej za ich\ bezpieczenstwo.

Nigdy nie pozwalaj uzywac maszyny\ innej osobieNie upewniwysz sie, ze\ przyszwoi'a索取ona trescInstrukcji\ obshugi.

Nigdy nie uzywaj maszyny, gdy jestes zmeczony badź znajdujesz sie pod wplywem alkoholu lub leuków, któ moga wplywać ujemnie na wzrok, zdolnosc oceny sytuaccti i panowanie nad wykonywanymi ruchami.

OSTRZEZENIE! Nie autoryzowane zmiany lub/oraz akcesoria moga byc przyczyna powaznych obrazen lub smierci uzytkownika badz innych osob. Pod zadym pozorem nie wolno zmieniac ani modyfikować fabrznej konstrukcji maszyny bez zezwolenia wydanego przyze produventa.

Nie wolno dokonywać w maszynie zmian
stanowciych modyfikacja jej
oryginalnej wersji. Nie uzywaj maszyny,
jeźeli podejrzewasz, ze ktos inny
wprowadzil w niedziny.

Nie wolno uzywać maszyny, jesti jest ona uszkodzona. Stosuj sie do zalecen dotyczych konserwaczji, kontroli i obslugi technicznej podanych w niniejszej instrukcji. Niekotre czynnosci konserwacyjne i serwisowe musza byc wykonywane przyez przyszkolony i wykwalifikowy個人.

Zawsze nalezy uzywac wyłacznie oryginalnych czeci zamiennych.

• Przed przystapieniem do koszenia usuń z trawnika galezie, kamienie itp.
• Przemioty uderzane przykocowke tnacmoga byc wyrzucane zduza siapowodawac obrazenia osob lub uszkodzenia przemiotow. Osoby oraz zwierzeta musza sie znajdowac w bezpiecznej odlegosci.
• Nigdy nie uzywać urzadzenia w niesprzyajacych warunkach np. we mgle, deszczu, w mistracch wilgotnych lub mokrych, przy silnym wietrze, na silnym mrozie, gdy wystepuje ryzyko wyladowan atmosferycznych itd. Praca przy ziej pogodzie powoduje zmeczenia i wiąze sie z dodatkowymi zagrozeniami, np. sliskie podloze.
• Obserwuj otoczenia, aby upewnić sie, ze w povlizu niem manic, co moze mieć wptyw na sprawowanie przy Ciebie kontrli nad maszyna.
  Nalezy uwazac na korzenie, kamienie, gaiezie, wglebienia, rowy itp. Wysoka trawa moze przeslonic przeszkody.
  Koszenie na zboczach moze byc niebezpieczne. Nie uzywaj kosiarki na bardzo stromych zboczach. Nie nalezy uzywa c kosiarki, gdy pochylosc terenu przykracza 15 stopni.
• Na terenie pochylym nalezy pracowac w kierunku prostopadlym do zbocza. O wie latwiej jest przyemieszczac sie w poprzek zbocza nied w gore i w dol.
• Nalezy uwazac podczas zblizania sie do naroznikow lub innych obiektow, ktore moga ogranicaz widocznosc.

Pracuj bezpiecznie

Kosiarka przyznacznja jest wylącznie do koszenia trawników. Wszelkie innze zastosowania są zabronione.
- StosujŚrodki ochryn osobistej. Patrz wskazówki podane pod rubryka Środki ochryn osobistej.
- Nie uruchamiaj kosiarki, jeźeli noź i wszymstkiePokrywyNie są zamontowane. W przyciwnym razie noź要去 spasć i spowodowej obrażenia.
Staraj sie, aby noź nie uderzali wźadne przydmioty, jak np. kamienie, korzenie itp. Moze to doprowadzić do stepienia sie noź i do wykrzywienia sie walka silnika. Wykrzywiony walek powoduje brak wyważenia i silne drgania, co z kolei grozi obluzowaniem sie noź.
Dzwigni hamulca nie wolno unieruchamiac przyczepiajac ja do uchwytu, tak aby trwale do(no go przylegala, gdy maszyna jest w ruchu.
- Ustaw kosiarke na rownym i plaskim podlozu, a nastepnie uruchom ja. Dopilnuj, aby noź nie dotykal do podloza, ani do zadnego przydmiotu.
- Ustawiać sie zawsze za maszyna. Podczas koszenia wszystkie kola musza pozostawac na ziemi, daneź trzymać uchwyt obiema rekami. Recess stopy, daneź trzymać z dala od obracajacych sie ostrzy.
- Nie przechylac urzadzenia kiedy uruchomiony jest silnik.
- Nalezy zwróci szcęgólna uwage podczas ciąniedzia maszyny w kierunku do siebie.

• Nigdy nieunosani Nie przenos kosiarki, gdy silnik jest uruchomiony. Jezeli potrzebujesz uniesc kosiarke, wylacznajpierw silnik i zdejmij przyzwod ze swiecy zaplonowej.
• Nie wolno kosic trawnika idac w kierunku do tylu.
• Przechodzac na innie试点工作 pracy nalezy wylaczy silnik, np. przemieszczajac kosiarke po sciezkach zwirowych, podlozu kamiennym, asfalcie itp.
• Nie biegaj z maszyna, gdy jest uruchomiona. Prowadzac kosiarke nalezy chodzić umiarkowanym krokiem.
• Przed przystapieniem do zmiany wysokosci koszenia wylucz silnik. Nigdy nie wykonuj czynnosci regulacyjnych, gdy silnik jest uruchomiony.
• Nigdy nie pozostawiaj urzadzenia bez nadzoru, gdy uruchomiony jest silnik. Wylacz silnik. Upewnic sie, ze osprzet tnacy przystal sie obracac.
• W razie najechnia na twardy przydmiot lub w razie powstania wibraci nalezy maszyny zatrzymac. Zdejmij przyzewód ze swiecy zaplonowej. Sprawdz,czy maszyna nie jest uszkodzona. Napraw maszyny. jesti dostala uszkodzona.

Głowne techniki pracy

• Zawsze, nalezy uzywać ostrego ostrza, aby uzyskać optymalne rezultaty. Tepe ostrze powoduje niedrzejcie, a trawa staje są zółta na powierzchni czȩcia.
• Nigdy nie kos trawy krócej niz o 1/3 dlugosci. jest to szczególnie wąne w okresach suszy. Zacznij koszenia stosujć duź wysokość koszenia. Nastepnie sprawdz efekt koszenia i ewentualnie obniz wysokość koszenia. Jeźeli trawa jest bardzo wysoka, prowadź kosiarke powoli. Ewertualnie kos dwa razy w tym samym mistręc.
  Kosi za kazdym razem w roznych kierunkach,aby uniknac powstawania pasow na trawniku.

Transport i przechowywanie

• Zabepiecz sprezt w czasie transportu, aby unikonac uszkodzen oraz wypadkow.
• Przechowuj urzadzenia w.), niedostepnym dla daneci i其中有nosbowolanych.
• Maszyne oraz akcesoria daneźy przechowywoć wmiejscu suchym i zabezmieczonym przyd mrozem.
• Aby dowiedziec sie wieej na temat transportu i przechowywania paliwa, patrz Rozdzial Obchodzenia sie z paliwem".

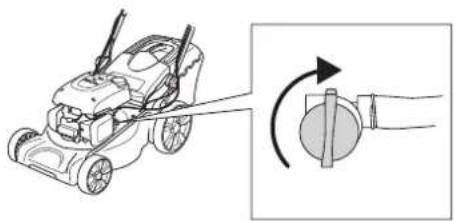

Uruchamianie i wyluczanie

Przed uruchomieniem

OSTRZEZENIE! Przed przystapieniem do pracy maszyna prosimy dokladnie i ze zrozumieniem zapoznać sie z trescia niniejszej instrukcji.

Stosuj srodki ochry osobistej. Patrz wskazówki podane pod rubryka Srodki ochry osobistej.

• Upewnij sie,czy w基础知识 pracy nie ma osob niedupoważnionych.
• Wykonaj przyegląd codzienny. Patrz wskazówki podane w rozdziale „Konserwacja".
• Dopilnuj, aby przyzwód byt dobrze załozony na sąpiecz zaplonowej.

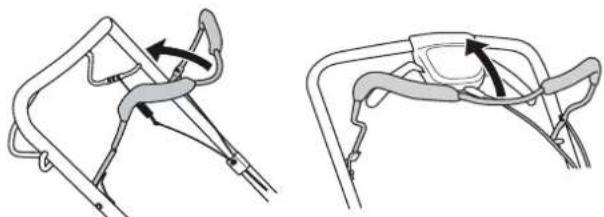

Uruchamianie

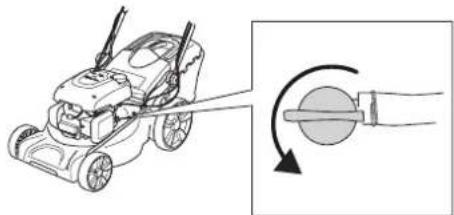

Otworz zawor paliwa.

• Podczas uruchamiania silnka nalezy trzymac dzwignie hamulca silnika przycijsnieta do uchwtyu.
• Stanac za kosiarka.
  Ujmij uchwyt rozrusznika prawa reka i ciagnij powoli, az poczujesz opor (zazebienie rozrusznika) Pociagnac, uzywajc odpowiednej sily, aby uruchomic silnik. Nigdy nie owijaj linki rozrusznika wokol dloni.

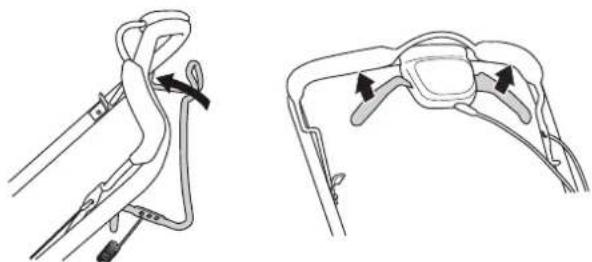

Naped

Nacisnac dzwignie napedu w strone uchwytu, aby uruchomic naped.

• Przed pociagnieiem kosiarki do siebie wytznaped i popchnij ja do przodu na odlegosc okolo 10 cm.

Wyluczanie silnika

• Silnik zatrzymuje sie po uwolnieniu dzwigni hamulca silnika.

Zamknij zawor paliwa.

Uwagi ogolne

OSTRZEZENIE! Uzytkownikówolno wykonywać tylko te czynnosci konserwacyjne i serwisowe, które są opisane w niniejszej instrukcji ob以上学历a. Większe i bardziej skomplikowej prace powinny być wykonywane w warsztacie serwisowym.

Przed Rozpoczeciem sprawdzania dziatania lub wykonaniem prac konserwacyjnychNSEZY Wylaczyc silnik. Aby zapobiec przypadkowemu uruchomieniu urzadzenia,NSEZY Zdjac przewod zaplonowy ze swiecy.

Ježeli maszyna nie jest prawidłow o konserwowana iNie jest poddawana profesjonalnie wykonywanym naprawom oraz/lub obslugom technicznym, jej okres uzytkowy jest krotszy oraz Większe jest ryzyko wypadkowski. Jeźeli potrzebujesz wieczaj informacji, skontaktuj są z najbliszym warsztatem serwisowym.

UWAGA! Po pochyleniu kosiarki upewnij sie, ze filtr powietrza znajduje sie zawsze w najwyzszym polozeniu.

• Zawsze nalewy uzywac wylucznie oryginalnych czeci zamiennych.

Plan konserwaczji

W planie konserwaczji mozesz zobaczyc, ktore czeci maszyny wymagaj konserwaczji i w jakich odstepach czasunalezy ja wykonywać. Odstepy czasu są skalkulowane przy załozeniu codziennego uzytkOWania maszyny i moga sie rożnic przy inné intensywnosci uzytkOWania.

Przed uruchomieniem	Przeglad cotygodniowy	Przeglad miesieczny
Kontrola ogólna	Świeca zapłonowa	Filtrgowica
Czyszczelenie zewétrzne	Tłumik* System	paliwowy
Poziom oleju
Osprzejtnący
Obudowa zespolu koszȩcego*
Regulacja linki spreȩɡla
Dźwignia hamulca silnika*

*Patrz wskazówki w rozdziale „Zespoly zabezmieczajace maszyny".

Kontrola ogólna

• Sprawdź,czy sbrby i nikrekti są dokrecone.

Czyszczenie zewnetrzne

• Za pomocā szczotki oczysc kosiärke z liisci, trawy itp.
• Nie uzywac myjek wysokocisniemiowych do czyszczenia maszyny.
• Nigdy nie polewać wody bezpos省教育nio na silnik.
• Oczyść otwory włotowe powietrza w obudowej rozrusznika. Sprawdz stan rozrusznika i linki.
• Podczas czyszczenia pod obudowa zespolu koszacego przechyl maszyny tak, by szwieca zaplonowa bya skierowana w go. Oproznij zbiornik paliwa.

Poziom oleju

Podczas sprawdzania oleju kosiarka powinna stać na równym podlozu. Sprawdz poziom oleju za pomocza pretowego wskaźnika poziomu oleju, znajdujugcego są przy korku wlewu oleju.

Zdjac korek wlewu oleju i wytrzec do sucha pretowy wskaznik poziomu oleju.
Wlozyc wskaznik na.),
- Ježeli poziom oleju jest zbyt niski, dolej oleju, tak aby seinen poziom siegal do gornyego oznaczenia na pretowym wskaźniku poziomu oleju.

Osprzettnacy

• Skontrluj,czy naręźdia tnace nie są uszkodzone badź pekniète. Uszkodzone narȩźdia tnace sązy wymienc na nowe.
• Skrupulatnie przyestrzejagaj, aby noź zawsze byl dobrze naostrzony i prawidlowo wywaźony.

UWAGA! Po naostrzeniu noze nalezy wywazyc. Wywaźanie, wymiana lub ostrzenie noza tnęcego powinna byc przyperowadzona w centrum serwisowym. NoZE uszkodzone wskutek najechnia na przeszkode nalezy wymienic. Pozwól, niech warsztat ob.§ugowy zdecyduje, czy noź moins naostrzycczy trzeba wymiencic.

Wymiana nozy

OSTRZEZENIE! Wykonujac czynnosci serwisowe i konserwacyjne przy osprzeci tncym uzywaj zawsze solidnych rrekawic ochronnych. Noze sa bardzo ostre i latwo sie o nie skaleczyc.

Demontaz

Wymienic stary noz. Upewnic sie, ze wspornik noza nie jest uszkodzony. Sprawdz takze,czy struba mocujaca noza jest cala i czy walek silnika nie jest wygiety.

Montaz

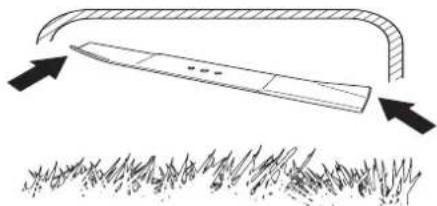

Ostrze nalezy montowac tak, aby zakrzywione konce skierowane byly w stronePokrywy.

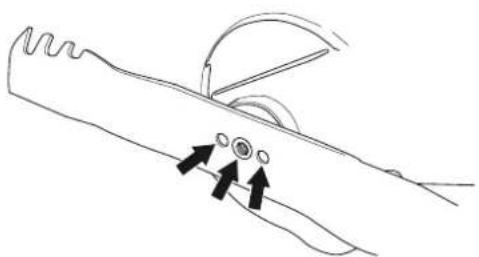

• Upewnic sie, ze noz jest prawidlowo wysrodkowy na walku.

Zaloz podkladke dokre mocno sbrge. Sbrnge naezy dokrecac momentem 45-60 Nm.

• Obracac ostrzem noza za pomocar reki i sprawdzić, czyOCRACA si swobodnie.
• Przempowadzic ruch testowy urzadzenia.

WAZNE!

Zawsze zachowuj ostrożnosć i kieruj są zdrowym rozsadkiem. Nie podejmuj są prac, jeźeli uwazasz, ze przyzekraczą one Twoje kwalifikacja. Jeźeli po przyȩczytaniu niniejszej instrukcji nadal nie masz pewnosci co do sposobów postepowania,Nie kontynuuj przycy zanimNie zworcisz są o porade do eksperta. Skontaktuj są za autoryzowanym punktem serwisowyym.

Nalezy stosowac wyłacznie oryginalne czesi zamienne. Wiecej informaci patrz sekca „Dane techniczne".

Świeca zapłonowa

UWAGA! Stosuj wylacznie swiece zalecane przyez producenta. Niewlasciwa swieca moze byc przyczyna zatarcia tloka/cylindra.

• Ježeli maszyna ma mała moc, trudno jest ja uruchomic lub pracuje nierówno na biegu jalowym,NSE zawsze sprawdzić najpierw stanŚwiecy zaplonowej, zanim pod(jjete zestana innéŚrodki zaradcz.

• Jesli swieca zaplonowa jest zabrudzona, danezy ja wycyszcić i sprawdzić,czy odstep między elektrodami winosi 0,5 mm. W razie potrzeby wymiń je na nowe.

Regulacja linki spreȩgka

Dlugosc linki sprezgla moins precyzynie wyregulowac przy uzyciu s Ruby regulacyjne.

Filtr powietrza

ZdejmijPokrywe filtra powietrza,a natestpie wyjmij filtr.
Calkowite ocyszczenie filtra po pewnym okresie uzytkowania nie jest mozliwe. Dlatego tez filtr nalezy regularnie (w stalych odstepach czasu) wymieniac na nowy. Uszkodzony filtr powietrza nalezy natychmiast wymienic na nowy.
Zakladajc filtr powietrza dopilnuj, aby szczelnie przylegal do uchwytu filtra.

Oczyść filtr papierowy

Oczyszć filtr postukujac nimlekto o rowne podloze.Do czyszczenia filtra nigdy nie uzywaj spreżonego powietrza lub Rozpuszczalników zawierajych rop naftowa, jak np. nafta.

Oczyszć filtr gąbkowy

• Wyjmij filtr piankowy. Wymiyj filtr dokladnie w letniej wodzie z dodatkiem mydla. Po umyciu wyplucz filtr starannie czysta woda. Wycisnij go i pozostaw do wyschniecia. UWAGA! Czyszczenie powietrzem pod zbyt wysokim cijsieniem要去uszkodzic tworzywo, z ktorego filtr jest wykonany. Po oczyszczeniu naolej filtr olejem silnikowym. Wytrzeć nadmiar aleju naciskjacczyszmatka na filtr.

Wymiana oleju

Oproznij zbiornik paliwa.
- Odkreć korek wlewu oleju.
-Umieść odpowiednie naczynie do zebrania oleju.
Spuc olej przechylajac silnik tak, aby olej wyciekl przyez otwor wlewowy. Po pochyleniu kosiarki upewnij sie, ze filtr powietrza znajduje sie zawsze w najwyyszym polozeniu. Dowiedz sie w najbliszzej staci paliw, co nalezy zrobic z pozostalym nadmiarem oleju silnikowego.
Nalej nowego oleju silnikowego wysokiej jakosci. Patrz instrukcja w czesci „Dane techniczne".

System paliwowy

• Sprawdz,czykorek wlewu paliwajego uszczelkanie sa uszkodzone.
  Sprawdz wz paliwowy. W razie potrzeby wymien go na nowy.

Dane techniczne

	M46-160AWRPX	M53-160AWRPX	M53-190AWRPX
Silnik
Producent silnka Honda Honda Honda
Pojemnosć cylindra, cm³	160 160 187
Obroty. rpm 2900 2900 2900
Nominalna moc silnka, kW (patrz uwaga 1) 2,9	2,9 3,4
Uk.§ad zapłonowy
Świeca zapłonowa NGK BPR6ES NGK BPR6ES NGK BPR6ES
Odstepmiedzy elektrodami swiecy, mm 0,5 0,5	0,5
Uk.§ad zasilania/smarowania
Pojemnosć zbiornika paliwa, litry 0,9 0,9 0,9
*Olej silnikowy	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30
Masa
Maszyna z pustymi zbiornikami, kg 34 38 39
Emisje halasu (Patrz ad. 2)
Poziom mocy akustycznej, mierzony dB(A) 95 98	98 98
Poziom mocy akustycznej, gwarantowanyLwADB(A)	96 98 98
Poziomy gólność (patrz ad. 3)
Poziom ci内分泌ia akustycznégo przy uchuoperatora, dB(A)	81 84 84
Poziomy wibraci, a hveq (patrz ad. 4)
Uchwyt. m/s²	8,77 8,36 9,39
Zespół koszący
Wysokość koszenia, mm	30-80	30-70	30-70
Szerokość koszenia, cm	46 53 53
Noź	PX3	PX3	PX3
Numerȩcieci	5802592-02	5802584-02	5802584-02
Pojemnosć pojemnika na trawe, w litrach	50 60 60

Uwaga 1: Moc silnika podana jest jako srednia, wyjsciowa moc znamionowa (przy podanych obrotach) dla typowej modelu produktów silnika zmiezerzonego wg normy SAE J1349/ISO1585. Wartosci dla silnikow produktowy masowo są zaime. Aktualna moc wyjsciowa zainstalawanego na maszynyie silnika zaleść;będzie od prędkosci obrotowej, warunkowy otoczenia oraz innych wartosci.
Uwaga 2: Emisje halasu do otoczenia zmierzono jako moc akustycznq (LWA), zgodnie z dyrekrywa WE 2000/14/EG.
Uwaga 3: Poziom ciśnienia akustycznégo zgodnia z ISO 5395:2013. Odnotowane dane dla ciśnienia akustycznégo major typowe Rozproszenie statystyczne (odchylenie standardowe) w wysokość 1,2 dB (A).
Uwaga 4: Poziom wibraci zgodnie z ISO 5395:2013. Odnotowane dane dla poziomu wibraci major typowe Rozproszenie statystyczne (odchylenie standardowe) w wysokość 0.2m / s^2
*Nalezy stosowac olej silnikowy o jakosci SJ lub wyzszej. Nalezy zapoznać sie z tabel lepksi oleju umieszczoną w instrukcji producenta silnika i wybrac optymalnaj lepksić, na podstawie przywidywanej temperatury zewétrznej.

Deklaracja zgodnosci WE

(Dotyczy tylko Europa)

Nazwa producenta: Husqvarna AB, SE-561 82 Huskvarna, Szwiecja (Telefon [phone]).

Firma Husqvarna AB bierze peñn oppowiedzialnosc za model(e) kosiarki obrotowej ze staymi ostrzami:

McCulloch M46-160AWRPX, M53-160AWRPX, M53-190AWRPX

poczawszy od numerów seryjnych z 2016 r. Numer modelu oraz rok wraz z numerami seryjnych są wyraźnie podane na tablicze znamionowej.

Opisany powyzej przydmiot tej deklaraci jest zgodny z przysepisi zawartymi w Dyrektywach Rady:

Dyrektywa 2006/42/WE z 17 maja 2006 r. w sprawie maszyn

2014/30/UE dotyczaca kompatybilosci elektromagnetycznej" z 26 lutego 2014 r.
- Dyrektywa 2000/14/WE z 8 majora 2000 r. w sprawie emisi jhalasu do srodowiska
2005/88/WEzmieniajaca Dyrektywe 2000/14/WE"z 14 grudnia 2005 r.

Deklarowane wartosci dzwiekowe opisane są w Rozdziele instrukcji obstrugi dotyczym danych technicznych.

Zastosowano nastepujace normy:

ISO5395-1&2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982;

Procedura oceny zgodnosci, aneks VIII.

20 kwietnia 2016 r.

John Thompson, kierownik produktu i marketingu EUAP.

(Autoryzowany przystawiciel Husqvarna AB oraz osoba odpowiedzialna za dokumentacja technicznia.)

SÜMBOLITE TAHENDUS

Sumbolite tähendus
