HASZNÁLATI ÚTMUTATÓ M46160AWRPX MCCULLOCH

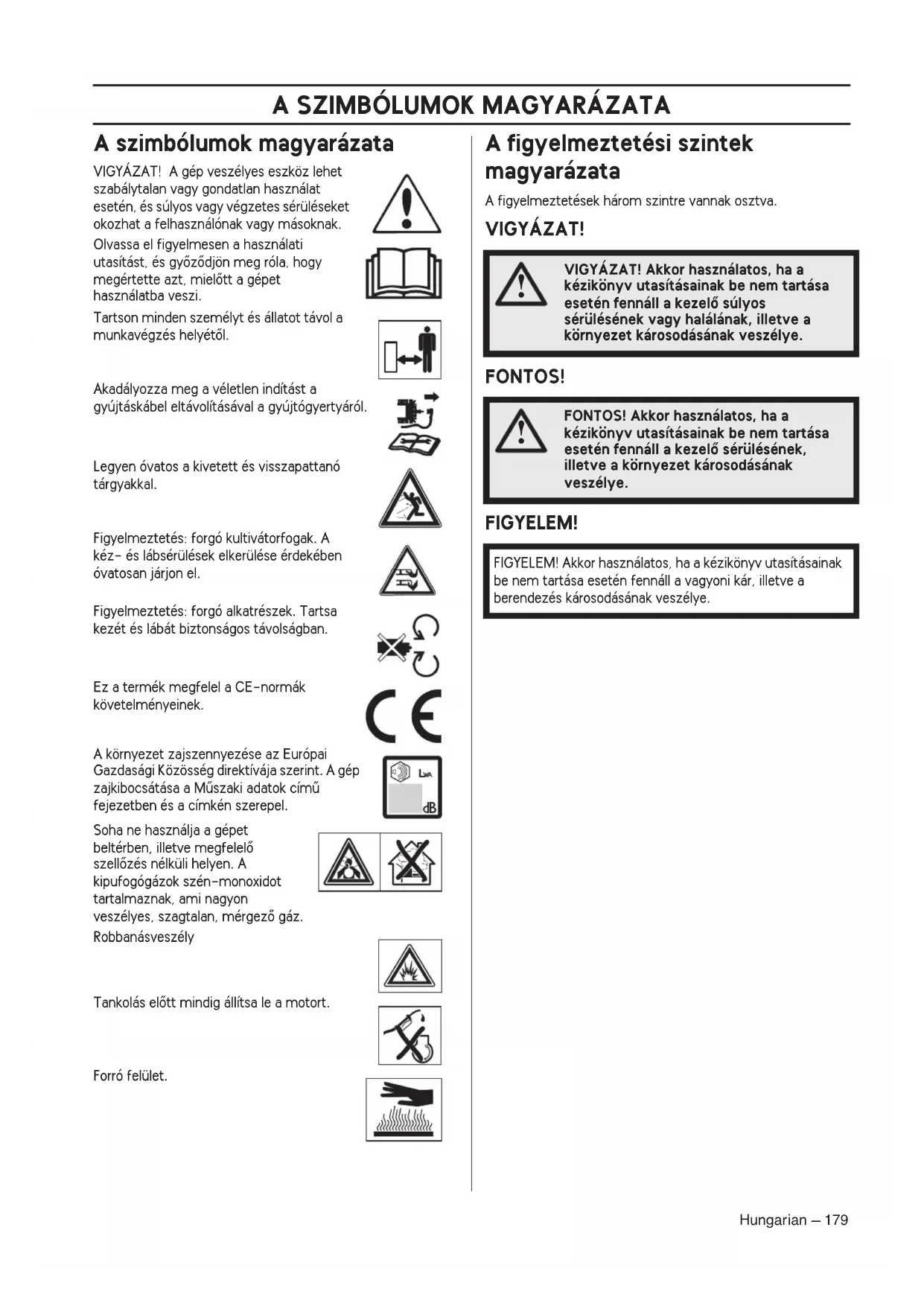

A szimbólumok magyarázata

VIGYAZAT! A gép veszélyes eszköz lehet szabálytalan vagy gondatlan hasznalat esétén, és súlyos vagy vegzetes sérülseket okozhat a felhasznalónak vagy masoknak.

Olvassa el figyelmesen a hasznalati utasitst, es gyozodjon meg rola, hogy megertette azt, mielott a gepet hasznalatba veszi.

Tartson minded szemelyt és allatot távol a munkavégzs helyétől.

Akadályozza meg a véletten inditást a gyújtaskabel eltavolitásával a gyújtógyertyáról.

Legyen ovatos a kivetett es vissapattanó tárgyakkal.

Figyelmeztetes: forgo kultivatorfogak. A kez- es labserulesek elkerulse erdekuben ovatosan jarjon el.

Figyelmeztétés: forgo alkatrészek. Tartsa kezét és labatBiztonsagos távolságban.

Ez a termek megfelela CE-normak kovetelmenyeinek.

A környezet zajszennyezésé az Europai Gazdasagi Közosség direktívája szerint. A gép zajkibocsátása a Múszaki adatok címü fejezetben és a címkén szerepel.

Soha ne hasznalja a gépet
beltérben, illetve megfelelo
szellózes nélkuli helyen. A
kipufogázok szén-monoxidot
tartalmaznak, ami nagyon
veszélyes, szagtalan, mergező gaz.
Robbanásveszély

Tankolas el'tt mindig alltsa le a motort.

Forro feulet.

A figyelmeztetési szintek magyarázata

A figyelmeztetešek három szintre vannak osztva.

VIGYAZAT!

VIGYAZAT! Akkor hasznalatos, ha a kezikonyv utasitasainak be nem tartasa eseten fennall a kezel sulyos serulsesenek vagy halalanak, illetve a kornyezet karosodasanak veszelye.

FONTOS!

FONTOS! Akkor hasznalatos, ha a kezikonyv utasitsainak be nem tartasa eseten fennall a kezel serulsesenek, illetve a kornyezet karosodasanak veszelye.

FIGYELEM!

FIGYELEM! Akkor hasznalatos, ha a kezikonyv utasitasainak be nem tartasa eseten fennall a vagyoni kar, illetve a berendezes károsodásanak veszelye.

Tartalomjugyzek

A SZIMBÓLUMOK MAGYARÁZATA

A szimbólumok magyarázata 179

A figyelmeztetesi szintek magyarazata 179

ISMERKEDÉS A GÉPPEL

Tartalomjegyzek 180

Tiszelt vásárlónk! 180

ISMERKEDES A GEPPEL

Mi micsoda a funyirón? 181

A GÉP BIZTONSAGI FELSZERELESE

Altalanos tudnivalok 182

ÖSSZESZERELES ES BEALLITASOK

Altalanos tudnivalok 183

Fogantyú 183

Végasi magassag 183

A fugyujto felszerelése 183

Mulcsozóbetét 183

Feltoltés olajal 183

UZEMANYAGKEZELES

Altalandos tudnivalok 184

Uzemanyagkeverek 184

Tankolás 184

Szemelyi vedofelszerelés 185

ÁltalánosBiztonsági intézkedesek 185

Alapvető szabály 186

Karbantartási séma 188

Altalandos ellenorzes 188

Gyútgógyertya 189

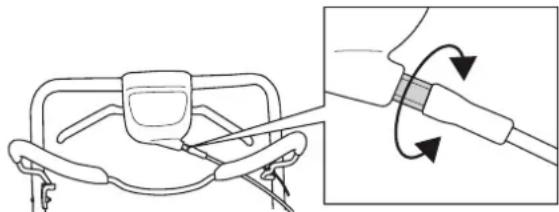

A tengelykapcsolo bowden beallitasa 189

Levegoszuro 189

Olajcsere 189

Uzemanagrendszer 189

MUSZAKI ADATOK

Muszaki adatok 190

Termekazonossagi EKG-bizonyitvany 191

Tisztelt vásárlónk!

Egyre ujabb es ujabb megoldásu láncfürészek evtizedei következtek, és az üzlet bóvult, elobb repulogép- és gokartmotorokkal az 50-es èvekben, majd minilancfürészekkel a 60-as èvekben. Késöbb, a 70-es és 80-as èvekben trimmerekkel és lomfúvókkal egészült ki a ceg terméskálája.

A McCulloch ma a Husqvarna vallalatcsoport tagjakent viszi tovabb a ceget fel evszazadon at femjelezho hatekony motorok, technikai innovaciok es eros szerkezetu kialakitasok hagyomanyat. Legfoob prioritasaink koze tartozik az uzemanyag-fogyasztas, a kabocsatas es a zajsint csokkentese, valamint aBiztonsag es a felhasznalobaratsag novelse.

Bízunk benne, hogy elegedett lesz a megvasárolt McCulloch termékkel, és hogy az hosszú idón at segítórása lesz a munkában. A termé élettartama hosszabb lesz, ha szem elott tartja az ebben a kezelői kézikönyben olvasható tanácsokat a használattal, szervizelésell és karbantartással kapcsolatban. Amennyiben professzionalis segít ségre van szüksége a szervizeléshez vagy javitáshoz, használjá a www.mcculloch.com címen találhato szervizkeresôt.

A McCulloch folyamatosan dolgozik termekei
tovabbfejlesztésen, és ezert fenntartja a jogot arra, hogy
tobbek kozott a termekek formaján és külsejen előzetes
tajekoztatás nélkül valtoztasson.

Jelen kézikönyv a www.mcculloch.com. círmól is letölthető.

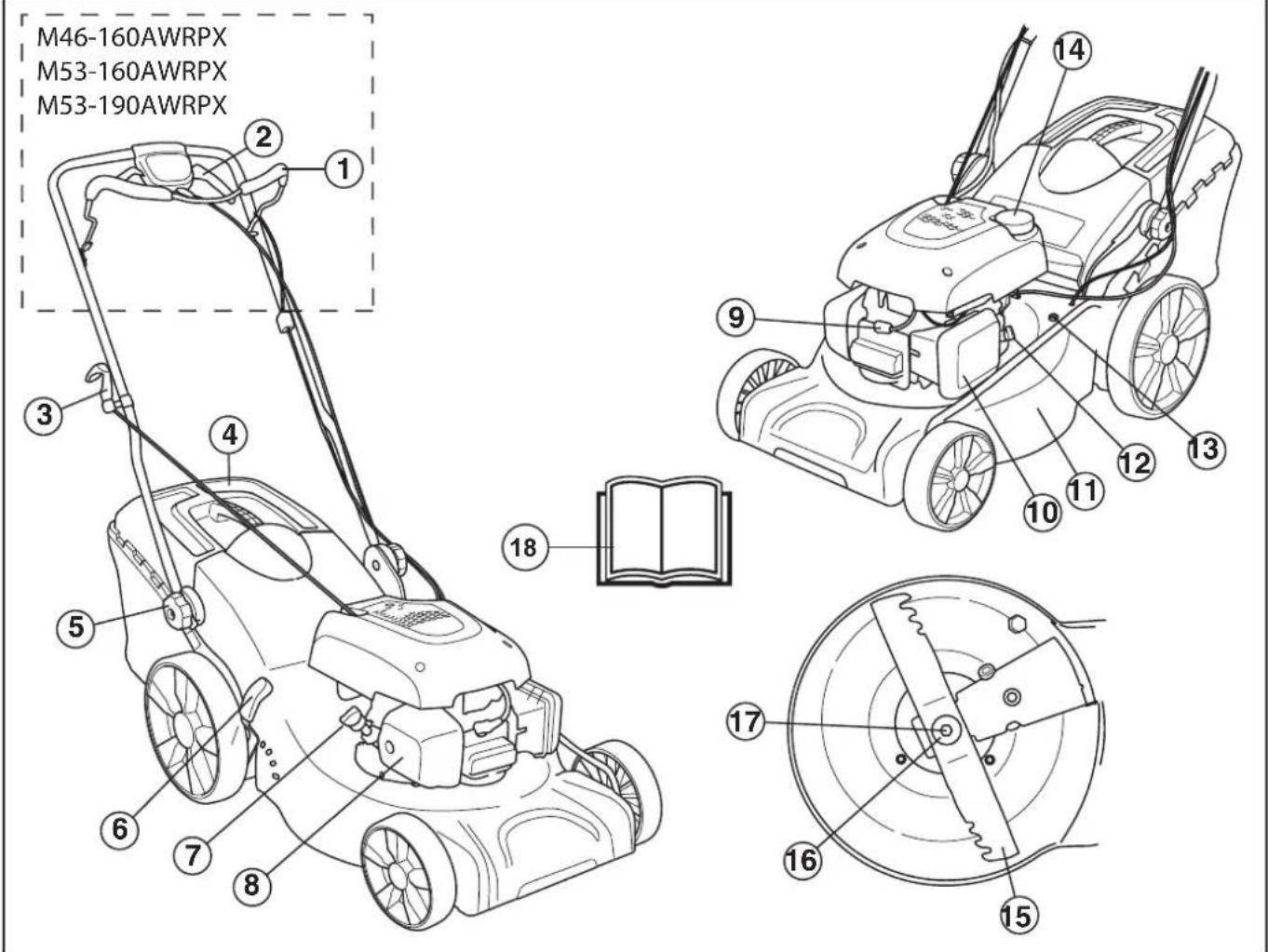

ISMERKEDÉS A GÉPPEL

1 Motorfekfogantyu
2 Hajtókar
3 Inditófogantyu
A fugyujto felszerelse
5 Fogantyu, fogantyumagassag
6 Vágasimagassag-szabályozó
7 Nívópácia/olajbetöltó nyilés
8 Kipufogodob
9 Gyujiqgyertya

10 LevegoszUro
11 Vagoburkolat
12 Üzemanyagszelep
13 Vízcsatlakozás
14 Üzemanyagfeltöltés
15 Vagóresz
16 Rugoalatet
17 Kesrogzito csavar
18 Hasznalatiutasitas

Általános tudnivalók

Ez a fepezet elmagyarazza a gep kulonbozoBiztonsagi felszereleseit, azok mukodeset, valamint azt az ellenorzt es karbantartast, amelyrol a biztonsagos hasznalat erdekuben gondoskodnia kell.

VIGYAZAT! Soha ne hasznaljon oyan gépet, amelynek hibás aBiztonsagi felszerelése. Ha az On gépe nem feel meg az alábbi vizsgalatok valamelyikénél, akkor forduljon szervizmuhelyehez.

Ne valtoztaea meg a gep eredeti kivitelet, es ne hasznalja a gepet, ha Iathatoan valaki mas modositasokat hajtott vgre rajta.

Akadályozza meg a vêletlen inditast a gyújtaskabel eltavolitásával a gyújtógyertyáról.

Vagoburkolat

A vágoburkolat a rezgés és a vágásveszély csökkentésere szolgal.

A vágorkurolat Ellenörzese

Gyozodjon meg arrol, hogy a vagoburkolat nem serult, es hogy Iathato hibaktol, peldaal repedesektol mentes.

Motorfékogantyú

• A motorfek a motor leallitására szolgál. Ha a felhasznález elengedi a motorfékfogantyút, a motornak le kell allnia.

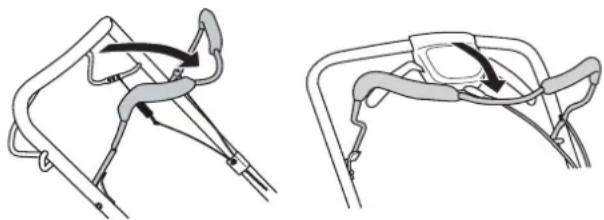

A motorfékfogantyu Ellenórzese

Adjon teljes gázt, majd engedje el a fékfogantyút. A motorféket ugy kell beallitani, hogy a motor 3 masodpercen belul lealljon.

Kipufogódob

VIGYAZAT! Semmikeppen ne hasznaljon oyan gepet, amelyiken nincs vagy seruit a hangfogo. A hibas hangfogo jentos mertekben noveli a zajsintet es a tuzveszelyt. Legyen keznel tuzoltó felszerelés.

A hangfogo a hasznalat soran es utan erosen felhevul. Ez az alapjarat esetuben is igy van. Legyen tutadaban tuzveszelynek, kulonosen ha gyulekony anyag es/vagy gaz kozeleben dolgozik.

A kipufogódobot arra a feladatra tervezték, hogy a zajsintet minimálisra csokkentse, és hogy a kipufogógázokat a kezelő kozeleből elvezesse.

A hangfogó Ellenórzese

• Rendszeresen ellenorizze, hogy hibatlan-e es jol van-e rogzitve a hangfogó.

ÖSSZESZERELES ÉS BEALLITÁSOK

Általános tudnivalók

FONTOS! Akadályozza meg a véletlen indítást a gyújtaskabel eltavolításával a gyújtógyertáról.

Fogantyú

Összeszerelés

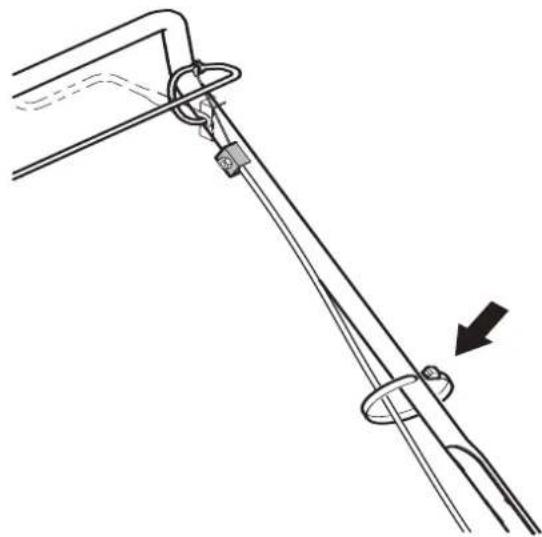

Felsó fogantyú

Helyezze a fogantyú csövét a fogantyú also résével szembe.
Húzza meg kelloképpen a csavarokat.

A kábelek fogantyúhoz való rögzítéséhez használá y a mellekelt pantokat. Ne fesztse tuli szorosan a kábeleket a szereleskor.

Beallitasok

A fogantyu magassaga

Lazitsa meg az also csavarokat.

• Alitsa be a magassagot. Huzza meg kellokeppen a csavarokat.

Vágásimagasság

FONTOS! Ne allitson be tulsagosan kis vagasi magassagot,
nehogy a kés beleutkozzon az egyenetlensegeke.

Nagyobb vagasi magassaghoz huzza a Kart hastra, alacsonyabb vagasi magassaghoz huzza elore.

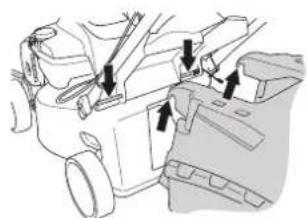

A fúgyújto felszerelése

Helyezze be a gyujtozsakot.

Helyezze a horgokat a vaz felso szelere.

Illesse a fugyujto aljat a kileponyilashoz.

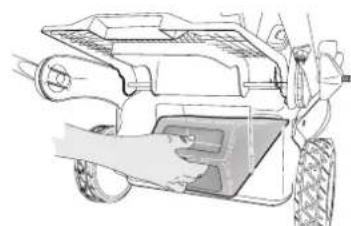

Mulcsozóbetét

• Emelje fel a tereloburkolatot a mulcsozo behelyezesehz /eltavolitasahoz.

Feltöltés olajjal

A gépet ures olajtállyal szaillitjuk. Lassan toltse az olajat. Lásda Karbantartás cim alatt szerepluutasitésokat. A motorolajat elször 5 orás uzemidó után cserélje le.

Általános tudnivalók

VIGYAZAT! A motort nem szabad zart vagy rosszul szellozó helyen jaratni, mert a kipufogogazok fulladast vagy szen-monoxid-mergezest okozhatnak.

Az üzemanyag és annak goze tuzveszelyes lehet, és belélegezve illetve börrel erintkezve sulyos serülseket okozhat. Legyen ezert nagyon ovatos, amikor az üzemanyaggal bänik, és gondoskodjon megfelelo szellózsőról.

A motor kipufogógázai forróak, és lehet pennük szikra, mely tüzet okozhat. Soha ne indítsa be a gépet zárt helyiségben vagy gyúlékony anyagok közelében!

Uzemanyag kozelében ne dohányozzon és ne helyezzen el forró tárgyakat.

Uzemanyagkeverek

FONTOS! A gépet négyütemu motroral szerelték fel. Ügyeljen arra, hogy a tartályban mindig elegndo olaj legyen.

Benzin

Hasznaljon jó minõsegü álommentes vagy álomartalmú benzint.
A legalacsonyabb ajánlott oktánszám (RON): 90. Ha 90 oktanosnal gyengébb minósegü uzemanyaggal üzemelteti a motort, ugynevezett "kopogás" léphet fel. Ez a motor felmelegedéséhez vezet, ami a motor súlyos károsodásat eredményezheti.
Ha van ra lehetosege, hasznaljon kornyezetbarat, un. Alkilbenzint.

Motorolaj

FONTOS! A fyniro beinditasa elott ellenorizze az olajszintet. Ha az olajsztint tulsagosan alacsony, sulyos kar keletkezhet a motorban. Lasd a .Karbantartas" cimu fepezabetben szerepl' utasitasokat.

• A motorolajat elször 5 orás üzemidó után cserélje le. Az ajänlott olajtipusokkal kapcsolatban lásd a muszaki adatokat. Soha ne használjon kétütemú motorokba való olajat.

Tankolás

VIGYAZAT! Feltoltés elott kapcsolja ki a motort, és hagyjá húnlni néhány percig.

A kiömlés elkerülése érdekében mindig benzines kannat használjon.

A tanksapkát ovatosan nyissa ki, hogy az esetleges tulnyomás lassan kiegyenlito dhessen.

Tartsa tisztan a tanksapka kornyékét.

Szoritsa ra alaposan a tanksapkát tankolás után. A gondatlanságuzziokozhat.

Vigye el a gépet legalább 3 méterre a tankolás helyétól, mielótt beinditana.

Soha ne kapcsolja be a gépet.

Ha uzemanyag vagy motorolaj kerult a gépre. Törölje le az uzemanyagot, illetve olajat, és varja meg, mig teljesen elpárolog.
Ha az uzemanyag rafolyt Onre illetve a ruhajára, azonnal öltözzön at. Öblütse le azokat a testreszeket, amelyek kapcsolatba kerültek az uzemanyaggal. Használjon szappant és vizet.
Ha a gépból uzemanyag szivárog. Ellenőrizable rendszeresen, nincs-e szivárgás az uzemanyagartály kupakjánál és az uzemanyagvezétékeken.

Szallitas es tárolás

• A gépet es az üzemanyagot ugy tárolja illetve szàllitsa, hogy az esetlegesen kiszivángó gozk ne érintkezhessenek villamos gépekból, villanymotorokból, erokapcsolókból/ áramegszakitókból, fútkazánokból, stb. származo szikrákkal vagy nyílt lánggal.
• Az uzemanyagotCsak az arra alkalmas es rendszeresitett tartalyokban taroIj aIlteve szalitsa.

Hosszú távú tárolás

Hosszabb tárolás elott urítse ki a gép uzemanyagtartályát.
Erdeklodje meg a legközelebbi benzinkútnál, hogy hóva lehet lefejteni az elhasznált uzemanyagot.

Személyi védőfelszerelés

Amikor a gépet használa, viseljen mindig jovahagyott személyi biztonsági felszerelést. A személyi biztonsági felszerelés nem kuszöboli ki a sérlések kockázatát, de csökkenti a sérlés mertékét, ha bekvetkezik a baleset. A megfelelo felszerelés kivalasztásához kéje kereskedő segitségét.

Viseljen mindig:

• Használjon hallásvédőt, ha a zajsztint meghaladja a 85 dB-t.
  Stabil, nem csuszcsizma vagy cipo
• Eros anyagból keszült hosszúnadrág Ne viseljen rovidnadrágot, szandalt, illetve ne legyen mezítláb.
• Szükség esetén, pédául a vagóresz illesztésekor, vizsgalatakor vagy tiszítāsakor, védokesztyut kell viselni.

ÁltalánosBiztonságiintézkedesek

Ez a fejezet a géppel végzett munkára vonatkozo alapvető munkavédelmi szabályokat tárgyalja. Ez a tajekoztató nem helyettesitheti a szakmai ügyességet és tapasztalatot.

• Olvassa el figyelmesen a hasznalatiutasitast, es gyozodjon meg rola, hogy megertette azt, mielott a gepet hasznalatba veszi.
  Tartsa szem elott, hogy az üzemeltető felelos más személyek vagy azok tulajdonanak serülseiert vagy veszelyeztésért.
  A gépet tisztan kell tartani. A jelzeseknek és matricáknak tokeletesen olvashatónak kell lenniuk.

Mindig probáljon elórelatóan gondolkodni.

Lehetlen az összes elképzelhétô helyzetit ismertetni. Mindig megfontoltan es elorelatóan tevekenykedjen. Ha oylan helyzetbe kerül, amelybenBizonytalannak erzi magat, alljon le a munkával es kérjen utbaigazítast egy szakétotol. Forduljon a szaküzlethez, a markaszervizhez vagy oylan szemelyhez, abi jartas a beton-és fémdarabolok hasznalataban. Ne probálkozzon oylan munkával, amelyhez úgy veli, nincs elegendo szaktudasa!

VIGYAZAT! A gép muködés kozben elektromagnes mezőt haz étre. Ez bizonyos körülmények esétén hatassal lehet az aktiv vagy passzív orvosi implantatumokra. A sulyos vagy haláos sérüles kockázatańak csök Kentese érdekében az t javsoljuk, hogy az orvosi implantatumot használo személyek a gép alkalmazása elott kerjék ki orvosuk vagy az orvosi implantatum gyartójanak tanácsát.

VIGYAZAT! A gep veszelyes eszkoz lehet szabalytalan vagy gondatlan hasznalat eseten, es sulyos vagy vegzetes seruliseket okozhat a felhasznalonak vagy masoknak.

Soha ne engedje meg, hogy gyermek vagy a gep hasznalataban nem jartas szemely hasznalja a gepet.

Csokkent testi vagy mentalis
képességekkel rendelkező, illetve a gép
kezelésére egészsegi okokból alkalmatlan
szemelyekCsakabiztonságukértfelelos
szemelyfelügyelemellett
hasznalhatják a gépet.

Csak olyan szemelyeknek engedje meg a gep hasznalatat, akikrol tadja, hogy elsajatitottak a hasznalatiutasitas tartalmat.

Soha ne használja a gépet, ha fáradt, ha alkoholt fogyasztott, vagy ha latasat, itelóképességet vagy MOZgaskoordinácijatbefolyasoló gyógenszt vett be.

VIGYAZAT! Nem engedelyezett
modositaskes/vagy potalkrzesek
komoly serulisekhez vagy halalos
balesetekhez gezethnetk. A gep eredeti
kivitelezsen a gyartoceg engedelye
nelkül semmilyen modositast sem szabad
vegezni.

Ne valtozta sa meg a gep eredeti kivitelet, es ne hasznalja a gepet, ha lathoan valaki mas modositasokat hajtott vgre rajta.

Soha ne hasznaljon olyan gépet, amely hibás. Végezze el az ebben a hasznalatiutasíban elóirt Ellenórzési, karbantartási és szervizmunkálatokat. Bizonyos karbantartási és szervizmunkákat szakképzett szerelonek kell elvegeznie.

Hasznaljon mindig eredeti potalkatreszeket.

A munkaterület biztonsága

• A nyirás elott el kell távolitani a fúból az ágakat, gallyakat, koveket stb.
  A vagofelszerelesnek utkozó targyak elrepulhetnek, és szemelyi serulest vagy dologi kárt okozhatnak. Minden szemelyt és allatot tartson távol.
• Ne használá je gēp t ross z idóben, pédául ködben, esöben, erós széliben, nagy hidegben, villamlas veszelyes esétén stb. A rossz idójárási viszonyok kozott vegzett

munka fárasztó, és veszélyes helyzeteket teremthet, pédául sikos felület.

Kornyezet szemugyre vexe gyozodjon meg arrol, hogy nem erheti Ont olyan hatas, ammiatt elveszitene uralmat a gep folott.
- Ügyeljen a gyrokerekre, kovekre, ágakra, magokra, árkokra stb. A magas fū akadályokat rejthet.
- Lejtón veszélyes lehet a fūnyíras. Ne használja a fūnyíró tól meredek lejtón. A fūnyíró nem hasznáhlato 15 foknál nagyobb lejtésü terepen.
Lejtokon a munkaszakasz mindig legyen meroleges a lejtore. Sokkal konnyebb keresztben haladni a lejton, mint le- es felfelé gezetó irányiban.
- Sarkok és a kilatást akadályozó egyé objektumok közelében legyen korültekintő.

Munkabitzonság

A funyiro kizarolag fu nyirasara szolgal. Minden egyeb hasznalati mod tilos.
- Viseljen személyi védofelszerelest. Lásd a Személyi védofelszereles című fejezetben szerepló utasitásokat.
- Ne inditsa be a fynyrot, amig a kés es minded burkolat nincs helyesen felszerelve. Ellenkező esetben a kés kilazulhat, és személyi sérülest okozhat.
Gondoskodjon rola, hogy a kés ne utközzón idegen tárgyaknak, pédául koveknek, gyökereknek vagy hasonlónak. Ilyen esetben a kés eltompulhat, és meggörbulhet a motortengely. A meggörbütt tengely kiegyensúlyozatlanságot és erás rezgést okoz, a kés kilazulásanak erós kockázataval.
Amikor a motor mukodesben van, a fekfogantyut semmikeppen sem szabad tartosan rogziteni a fogantyuban.
- Allitsa a funyirot stabil, vizszintes felületre, és kapcsoljabe. Gondoskodjon rola, hogy a fukés ne erhessen atalajhoz vagy mas tárgyakhoz.
- Mindig a gép mögött alljon. Fūnyīrás kōzben minded kerék legyen a talajon, és két kezzel tartsa a fogantyút. Tartsa távol kezet és labat a forgo késektől.
- Ne dontse meg a gépet, ha jar a motor.
- Mindig nagyon figyeljen, amikor munka kozben továbbtolja a fyníró.
- Amikor a motor jár, ne emelje fel a fūnyirot, és ne vigye a kezében. Ha a fūnyirot fel kell emelnie, elöbb kapcsolja ki a motort, és valassza le a gyújtásvezetéket a gyújtógyertyáról.
- Ne nyirjon fuvet hatrafelé haladva.
- Amikor a fūnyiroval nyirast nem igénylo területen halad keresztül, kapcsolja ki a motort. Ilyen lehet pédául a kavicsos ösveny, koves vagy aszfaltos terület stb.
- Sohase fusson a muködesben levö géppel. A fūnyíroval mindig gyalogsebességgel kell haladni.
A vágási magassag modosítása elott lassitsa le a motort. Soha ne végezzen beallitásokat, amikar a motor jar.

Amikor a motor mukodesben van, ne hagyja a gepet felugyelet nelkul. Kapcsolja ki a motort. Gyozodjon meg rola, hogy a vagofelszerelés forgasa lealtt.
Ha a gép barmilyen idegen tárgynak utkòzik vagy rezegni kezd, azonnal allītsa le a gépet. Vegye le a gezetéket a gyújtógyertyaról. Ellenörizze, hogy nem sérult-e meg a gép. Javītsa ki az esetleges sérulseket.

Alapvető szabály

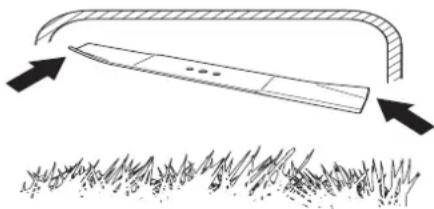

• Az optimalis eredmény érdekében mindig éles kessel vágjon. A topa kés egyenetlenül vág, és a fü vágasi felülete megásargul.
  Soha ne nyirjon le tobbet a fū hosszának 1/3-anal. Ez száraz idǒszakban fokozottan érvényes. Eloször nagy vágasi magassagot allitson be, és úgy nyirjon. Ezután tekintse meg azeredményt, és a megfelelo mértékben csökkentse a vágasi magassagot. Ha nagyon magas a fū, lassan és szükség eseten kétşer nyirjon.
• Minden alkalommal mas iranyban haladjon, hogy ne alakuljanak ki savok a pazsiton.

Szallitas es tárolás

• Szällitaskor rögzítse a berendezést. hogy az a szällitás kozben ne serüljön meg, illetve ne okozzon balesetet.
  A berendezeest zarhatohelyen tartsa, hogy ne kerulhessen gyermekek vagy illetektelen szemelyek kezebe.
  A gépet es felszerelését száraz, fagymentes helyen kelli tárolni.
• Az uzemanyag szallitasat és tárolasat ilteöen lásd az „Uzemanyag-kezelés" című fejezetet.

VIGYAZAT! Olvassa el figyelmesen a hasznalati utasitast, es gyozodjon meg rola, hogy megertete azt, mielott a gepet hasznalatba veszi.

Viseljen szemelyi vedofelszerelest. Lásda Szemelyi vedofelszereles címu fejezetben szerepló utasításokat.

• Tartson minded szemelyt és allatot távol a munkavégzés helyétől.
• Végezze el a napi karbantartast. Lásda „Karbantartas" címü fejezetben szerepló utasításokat.
  Gondoskodjon rola, hogy a gyujtásvezeték jol illeszkedjen a gyujtógyertyára.

ÜZEMELTÉS

Beindítás

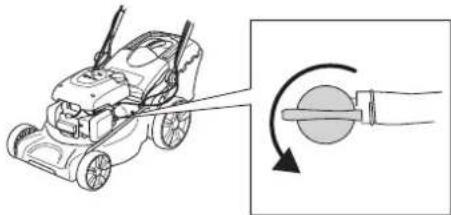

Nyissa ki az uzemanyagszelepet.

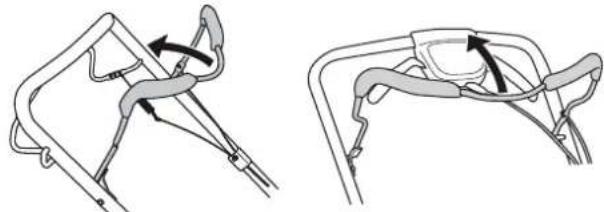

A motor inditásakor a húzza a motorfékfogantyú t a gép fogantyújához.

A gép mogött allyon.
Fogja meg jobb kezzel az inditofogantyut, huzza ki lassan az inditozsinort, amig ellenalasba nem utkozik (az inditohorgok kapaszkodnak). Eroteljes mozdulattal rantsa be a motort. Soha ne tekerje ra kezere az inditozsinort.

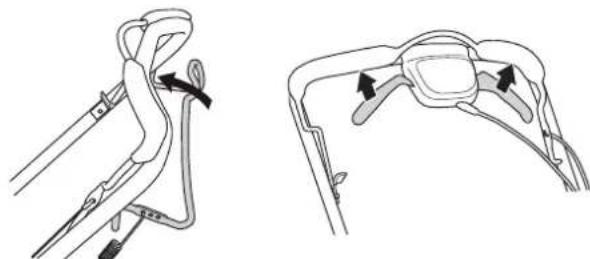

Meghajto

A meghajtás beindításához húzza a Hajtokart a fogányú felé.

Mielott maga felé húzza a gépet, kapcsolja ki a meghajtást, és tolja előre a gépet kb. 10 cm-re.

Leallitás

A motor leallitasahoz engedje el a motorfekfogantyut.

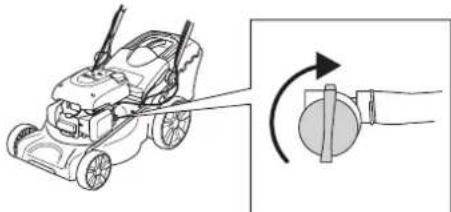

Zarja el az uzemanyagszelepet.

Általános tudnivalók

VIGYAZAT! A felhasznaló kizárolag oyan karbantartasi es szervizmunkákat végezhet, amelyek ebben a hasznalatiutasításban szerepelnek. Komolyabb beavatkozásokatCsak szakserviz végezhet.

Barmilyen ellenörzési vagy karbantartásimvelet vegrehajtasa elott allitsa le amotort. Akadályozza meg a veletlen inditast a gyújtaskabel eltavolitásaval agyujtógyertyröl.

Ha a gep karbantartasat nom megfeleloen vegzik, illetve a javitasi es szervizmunkalatokat nem képzett szakemberrel vegeztetik el, a gep balesetveszelyesse valhat es varhato elettartama is csökkenhet. Tovabbi informaciórt forduljon a legkozelebbi szakszerviz munkatársaihoz.

FIGYELEM! Ha a gép dontrott helyzetben van, a levegoszüronek mindig a legmagasabb poziúban kell lennie.

• Hasznaljon mindig eredeti potalkatrészeket.

Karbantartási séma

A karbantartasi utemezésból kiderül, hogy a gép mely alkatrészei igényelnek karbantartast, és ezt milyen gyakorisággal kell vegrehajtani. Az intervallumok meghatározásakor a gép napi hasznalatfelteteleztuk, ezert a tenyleges intervallumok a hasznalat gyakoriságátol fuggöen eltérőek lehetnek.

Inditás előtt	Heti karbantartás	Havi karbantartás
Általános ellenőrzés	Gyútgógyertya Leveg	ószűrő
Külső tiszítías Kipufogódob*		Üzemanyagrends zer
Olajszint
Vágószerkezet
Vágóburkolat*
A tengelykapcsoló bowden beálítása
Motorfékfogantyú*

*Lásd azutasításokat „A gép biztonsági felszerelése“ című fejezetben.

Általános Ellenőrzés

• Ellenőrìzze, hógy a csavarok és csavaranyák megfeleloen meg vannak-e húzva.

Külsö tisztlétas

• Kefe segítsegevel távolítsa el a fūnyíróól a leveleket, fúsztálakat stb.
• Ne használjon nagynyomásu vizsugarat a gép tiszṭitásához.
• Soha ne irányítsa a vizsugarat kózvetlenül a motorra.
  Tiszitsa meg az inditoszerkezet levgonyilasait. Ellenorizze az inditoszerkezet es az inditozsinort.
  A vagoegység burkolata alatti tiszitáshoz forditsa a gépet gyújtogyertyával felfele. Urítse ki a benzintartályt.

Olajszint

Az olajszt ellenorzesekor a funyironak vizszintesen kell allnia. Ellenorizze az olajsztet a beontonyilas kupakján levov nivopalcaval.

• Vegye le az olajbeonto nyilas kupakjat, es törölje tisztra a nivopalcat.
• Szurjavissza nivopalcat.
• Alacsony olajszint eseten toltson be motorolajat a nivopalcan jelzett felse szintig.

Vagoszerkezet

Ellenorizze, hagy a vagofelszerelés nem serult-e, nincs-erajta repedés. A serult vagofelszerelést mindig ki kell cserelni.
Gondoskodjon rola, hogy a kés mindig meg legyen élezve, és jol ki legyen egyensúlyozva.

FIGYELEM! A késeket élezés után ki keh egyensúlyozni. A kések kiegyenesitését, cseréjét, illetve élezését szakszerviznek kell elvégeznie.

Ha az akadályokkal való utkózes uzemzavart okozott, a sérûlt késeket ki kell cserélni. Vizsgaltassa meg a szervizben, hogy élezhető-e a kés, vagy cserét igényel.

Korongcsere

VIGYAZAT! A vagoszerkezet javitasahoz es karbantartasahoz mindig vegyen fel eros vedokesztyut. A kés nagyon éles, konnyen megvaghatja magat.

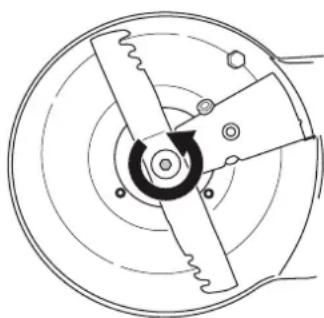

Szetszereles

• Csavarja ki a kest rogzitó csavart.

• Vegye le a régi kest. Ellenörizze, sérulismentes-e a késtartó. Azt is ellenörizze, sértetlen-e a késrögzitô csavar, és egyenes-e a motortengely.

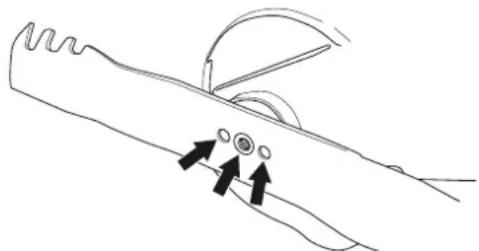

Osszeszerelés

A vagopengét ugy kell rogziteni, hogy a ferde vge felfelé, a burkolat felé nezzen.

Ellenorizze, hogy a vagofej megfeleloen van-e kozpontositva a tengelyen.

• Illessze a helyere az alatetet, es huzza meg a csavart. A csavart 45-60 Nm nyomatekkal kell meghuzni.

• Forgassa meg a kest kézzel, és figyelje, hogy szabadon forog-e.
• Próbalja meg muködtetni a gépet.

FONTOSI

Mindig megfontoltan es elorelatoan tevekenykedjen. Kerulje az oyan helyzeteket, amelyek sajat megitelese szerint meghaladjak a képességeit. Ha a jelen utmutato elolvasasa utan isBizonytalannak erzi magat az uzemeltetesi eljarasokkal kapcsolbatan, a folytatas elott kerje ki szakerto volemenyét. Forduljon hivatalos szakszervizhez.

Mindig eredeti alkatreszeket hasznaljon. Tovabbi tudnivalokat a, Muszaki adatok" cimu reszben talal.

Gyújógyertya

FONTOS! Használja mindig az előirt típusú gyújtógyertyát! Nem megfelelo gyújtógyertya komolyan károsithatja a hengert és a dugattyú.

A gép kis teljesitménnyel mukodik, nehezen indul, vagy alapjáraton rosszul mukodik: mielott tovabbi lépeseket tenne, elször mindig ellenorizze a gyüjtógyertyat.

Ha a gyujtogyertya piszkos, tiszttsa meg, es azt is ellenorizze, hogy 0,5 millimeteres-e a szirrakoz. Ha szukséges, cserelje ki a hibas alkatreszeket.

A tengelykapcsoló bowden beallitasa

Finoman szabályozza a gezetéket a beallíto csavar segítsegével.

Levegoszuro

A hengerfedelet leve emelje ki a levegoszurot.
Egy bizonyos idón tú használt levegószúrot nem lehet teljesen megtiszitani. Ezert rendszeres idokozónként uy levegószúre kell azt kicserelni. Egy megrongalódott levegószúrot mindig ki kell cserelni.
Visszaszereléskor gyrozöddjön meg arról, hogy a szüró szorosan illeszkedik a szürórtartóhoz.

A papírszúro tiszütítása

Tiszítsa ki a szúrót, sima felülethes utögetve azt. A levegösztó rítsztításhoz soha ne hasznaljon ásványolaj-tartalmu oldószt, pédául petröleumot, sem süritett levegót.

A muanyaghab szuro tiszitasa

Tavolitsa el a habszivacs-szurot. Mossa at a szurot alaposan langyos, szappanos vizzel. Tisztitas utan oblitse et a szurot alaposan, tiszta vizzel. Csavarja ki es szaritsa meg. FIGYELEM! Tul magas legnyomas eseten a habszivacs megserulhet. A tisztitas utan olajozza meg a szurot motorolaj hasznalatalval. Torolje le a felesleges olajat a szurorol egy tiszta ruha segitsegelvel.

Olajcsere

• Uritse ki a benzintartályt.
• Csavarja le az olajbeonto nyilas kupakjat.
  Helyezzen le egy megfelelo edenyt az olaj felfogasara.
  Eressze le az olajat a motor megdontesel, hogy az olaj kifolyjon a toltocsovon keresztul. Ha a gep dontott helyzetben van, a levegoszuronek mindig a legmagasabb poziocban kell lennie. Kerdezze meg a helyi benzinallomasnal, hogy hova ontheti a folos motorolajat.
  Töltsön be ij, jó minoségū motorolajat. Lásda „Muszaki adatok" címu fejezetben talalhato utmutatást.

Uzemanyagrendszer

Ellenorizze, nem sérult-e a tanksapka és annihilatse.
Ellenorizze a uzemanyag-vezeteket. Ha szukséges, cserelje ki a hibas alkatreszeket.

Muszaki adatok

	M46-160AWRPX	M53-160AWRPX	M53-190AWRPX
Motor
Motor gyártója Honda Honda Honda
Hengerūrtartalom, cm³	160 160 187
Fordulatszám, ford./perc 2900 2900 2900
Névleges motorteljesitmény, kW (lásd 1. megjegyzés)	2,9 2,9 3,4
Gyújtásrendszer
Gyújtógyertya NGK BPR6ES NGK BPR6ES NGK BPR6ES
Elektródatávolság, mm 0,5 0,5 0,5
Üzemanyag-/kenőrendszer
Benzintartály ǚrtartalma 0,9 0,9 0,9
*Motorolaj	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Tömeg
Gép üres tartályokkal, kg 34 38 39
Zajkibocsátás (2.sz.jegyzet)
Zajszint, mért. dB(A) 95 98 98
Zajszint, garantált LWA dB(A) 96 98 98
Zajszintek (3.sz.jegyzet)
Zajnyomás-szint a felhasználó fülénél, dB(A) 8°	84 84
Rezgészintek, a hveq (4.sz.jegyzet)
Fogantyú, m/s²	8,77 8,36 9,39
Vágórendszer
Vágásimagasság, mm 30-80 30-70	30-70	30-70
Vágoszélesség, cm	46 53 53
Vágörész	PX3	PX3	PX3
Cikkszám	5802592-02	5802584-02	5802584-02
Fügyűjtő ǚrtartalma, liter	50 60 60

1. megjegyzés: A motor feltüntetett névleges teljesitménye az adott motormodell tipikus legyártott motorjának a J1349/ISO1585 sz. SAE-szabány szerint mert átlagos netto teljesitménye (a megadott fordulatszm mellett). Å sorozatgyártottmotorok eseten ez az értek eltero lehet. A végso gépbe telepitett motor tenyleges kimenöteljesitménye az üzemi fordulatszámól, a környezeti körülményektől és egyeb értekektől fog fuggeni.
2. megjegyzés: A környezet zajszennyészé zajteljesítényszintként (Lw) merve a 2000/14/EG EGK-direktiva szerint.
3. megjegyzés: Hangnyomásszint az ISO 5395:2013 szabvány szerint. A hangnyomásszintre vonatkoź jelentési adatok az 1,2 dB (A) tipikus statisztkus ingadozáséval (szórsável) rendelkeznek.
4. megjegyzés: Rezgesszint az ISO 5395:2013 szabvany szerint. A rezgesszintre vonatkozo jelentesi adatok az 0,2m / s^2 tipikus statisztikus ingadozásával (szórsával) rendelkeznek.
   *SJ vagy jobb minósegő motorolajat használjon. Tekintse meg a viszkozitásá tablázatot a motor gyártójának kezikönyvében, és valassza a varható kinti hörmersekletnek leginkább megfelelo viszkozitást.

Termékazonossagi EGK-bizonyitvány

(Kizárólag Euró pára vonatkozik)

Gyartó neve: Husqvarna AB, SE-561 82 Huskvarna, Svedország (Tel.[phone]).

A Husqvarna AB kizárolagos felelosséget vallal a kovetkezó, rögztitet kesekkel felszerelt forgókeses fünyiro modelekér:

McCulloch M46-160AWRPX, M53-160AWRPX, M53-190AWRPX

, amelyek a 2016- os évben, vagy ezt kovetoen kaptak sorozatszámot. A típusszám és az évjól lathatoan fel van tuntetve a típustáblán a sorozatszám elott.

A fentebbi nyilatkozat targya megfelel az EGK Tanacsa iranyelvei kovetelmenyineke:

• Gépekrol szólo 2006/42/EK irányelv (2006. majus 17.)
• Az elektromagnesoeszzeferhetosegrol" szlo 2014/30/EU iranyelv (2014. február 26.)
  A kulteri hasznalatra tervezett berendezesek zajibocsa tasar ol szol 2000/14/EK iranyel (2000. majus 8.)
  A 2000/14/EK irányel módosításárol" szólo 2005/88/EK irányel (2005. decembe r 14.)

A zajertekek a hasznalatiutasitasban, a muzaki adatok fepezetben talihatok.

Alkalmazott szabványok:

ISO5395-1&2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982;

Megeleloseg ertekelisi eljaras, VIII. melleklet

1. avril 20.

John Thompson. EUAP termek- és marketingigazgató

(A Husqvarna AB technikai dokumentációrt felelos hivatales képviselete.)

Znaczenie symboli

Gyartó neve: Husqvarna AB, SE-561 82 Huskvarna, Svedország (Tel. [phone]).
