BRUGSANVISNING M46160AWRPX MCCULLOCH

Denna produit überensstämmer med gällande EG-direktiv.

ADVARSEL! Maskinen kan ved forkert eller skodesløs brug vare et farligt redskab, som kan medfore alvorlige skader ell er dodsfald for brugeren ell er andre.

Laes brugsanvisingen omhyggeligt igennem og forsta indholdet, inden du bruger maskinen.

Sorg for, at ingen uvedkommen opholder sig inden for arbejdsomraret.

Undgà utilsigtet start ved at fjern tændkablet fra taendroret.

Pas pà udsvnynge genstande og rikochettering.

Pas pa den roterende kniv. Pas pa hender og fdder.

Adversel: Roterende dele. Hold hender og foder pa sikker afstand.

Dette produit er i overensstemmelse med gaelende CE-direktiv.

Stojemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

Brug aldrig maskinen indendors.
eller i lokaler uden ventilation.

Udstodningsgasserne
indeholder kulilte, som er en lugtfri, giftig og livsfarlig gas.

Eksplosionsfare

Tank aldrig med motoren i gang.

Meget varm overflade.

Forklaring til advertselniveauuer

Advarslerne er inddelt itre niveauer.

ADVARSEL!

ADVARSEL! Bruges, hvis operatoren udsætter sig for risiko for alvorlig personskade eller ødsfald, og der er stor risiko for skader på omgivelsene ved tilssidesættelse af instruktionerne i manualen.

VIGTIGT!

VIGTIGT! Bruges, hvis operatoren udsætter sig for risiko for personskade, eller der er risiko for skader på omgivelseerne ved tilssidesættelse af instruktionerne i manualen.

BEMAERK!

BEMÄRK! Bruges, hvis der er risiko for skader pa materialer eller maskinen ved tilssidesættelse af instruktionerne i manualen.

PRAESENTATION

Indhold Til vore kunder!

SYMBOLFORKLARING

Symbolforklaring 15

Forklaring til adverselsniveauer 15

PRASENTATION

Indhold 16

Tilvorekunder! 16

PRAESENTATION

Hvad er hvad pa pleneklipperen? 17

MASKINENS SIKKERHEDSUDSTYR

Generelt 18

SAMLING OG JUSTERINGER

Generelt 19

Handtag 19

Klippehoge 19

Opsamler 19

BioClip(r)-indsats 19

Pafyldning af olie 19

BRÄENDSTOFHÄNDERING

Generelt 20

Drivmadel 20

Tankning 20

Personligt beskyttelseesudstyr 21

Generelle sikkerhedsinstruktioner 21

Grundlaeggende arbejdsteknik 22

Generelt eftersyn 24

Taendrør 25

Indstilling af koblingswire 25

Luftfilter 25

Olieskift 25

Brændstofsystem 25

TEKNISKE DATA

Tekniske data 26

EF-overensstemmelseserklaering 27

Udvalget af innovative motorsave udviklede sig op igennem artierne, og omsætningen tog til i omfang, Först med fly- og kartmotorer i 1950'erme og sider med minimotorsave i 1960'erne. Senere, i 1970'erne og 80'erne, kom trimmere og lovblæsere/-sugere med i sortimentet.

I dag fortsetter McCulloch som en del af Husqvarnakconcernen sin tradition for staeke motorer, tekniske innovationer og staeke designs, som har varet vores varemærker i mere end et halvt arhundre. Reduktion af brændstoffforbruget, emissioner og stojniveauer har hjoeste prioritet hos os, hvilket onsgaelder forbedring af sikkerheden og brugervenlighen.

Vi haber, at du vil blive tilfreds med dit McCulloch-product, da det er udviklet til at vare din ledsager i lang tid fremover. Hvis du følger dette brugervejlednings anbefalinger vedr. anvendelse, service og vedligeholdelse, kan du forrente, at produktet nr den anforte levetid. Hvis du fãr brug for professionel assistance til reparation eller service, bedes du benytte servicesøgeren på www.mcculloch.com.

McCulloch forsøger hele tiden at videreudvikle sine** produkter og forbeholder sig derfor ret tilændringer af bl.a. form og udseende.uden forudgående varsel.

Denne vegjledning kan ogsa downloads pa www.mcculloch.com.

PRÅSENTATION

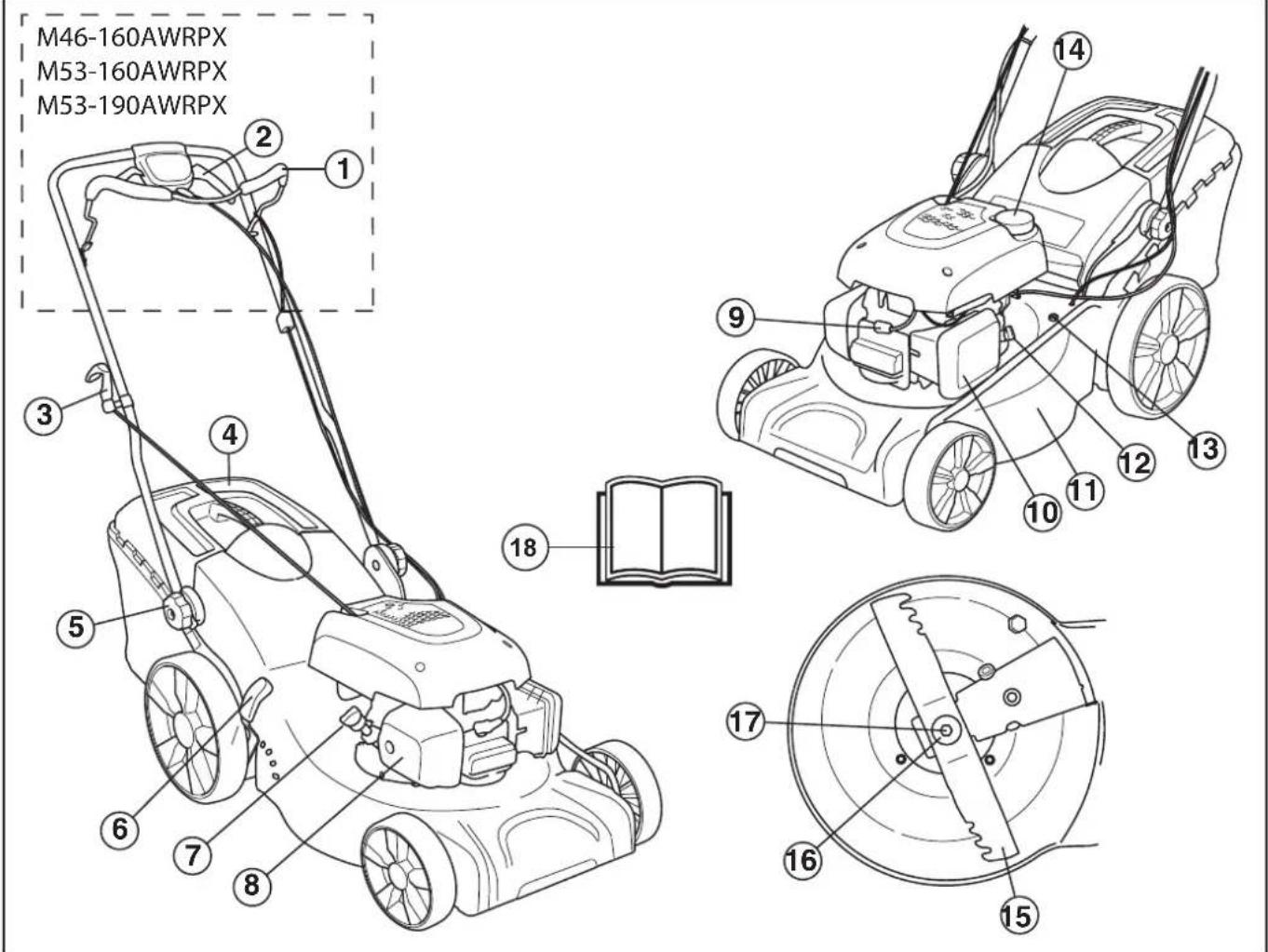

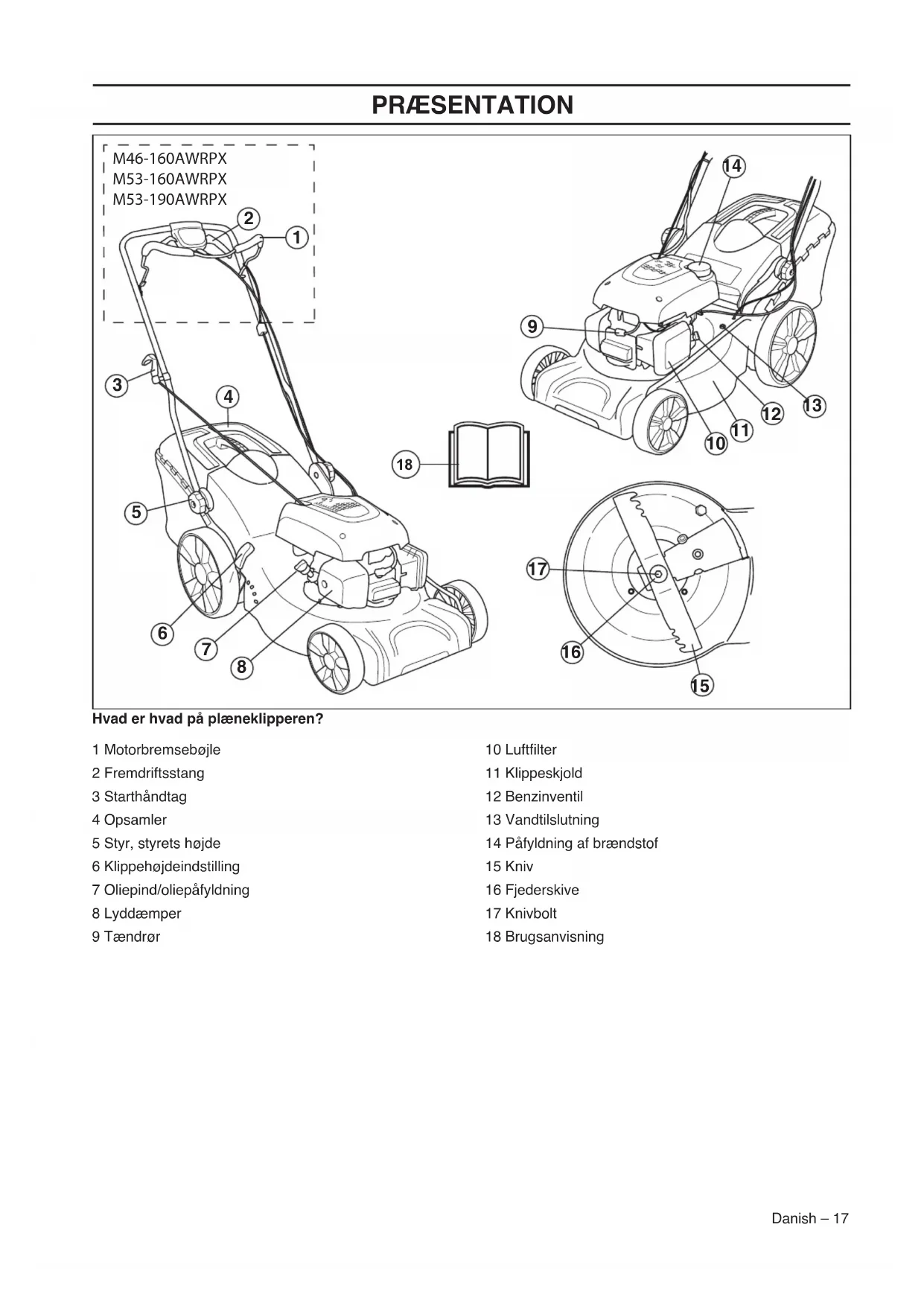

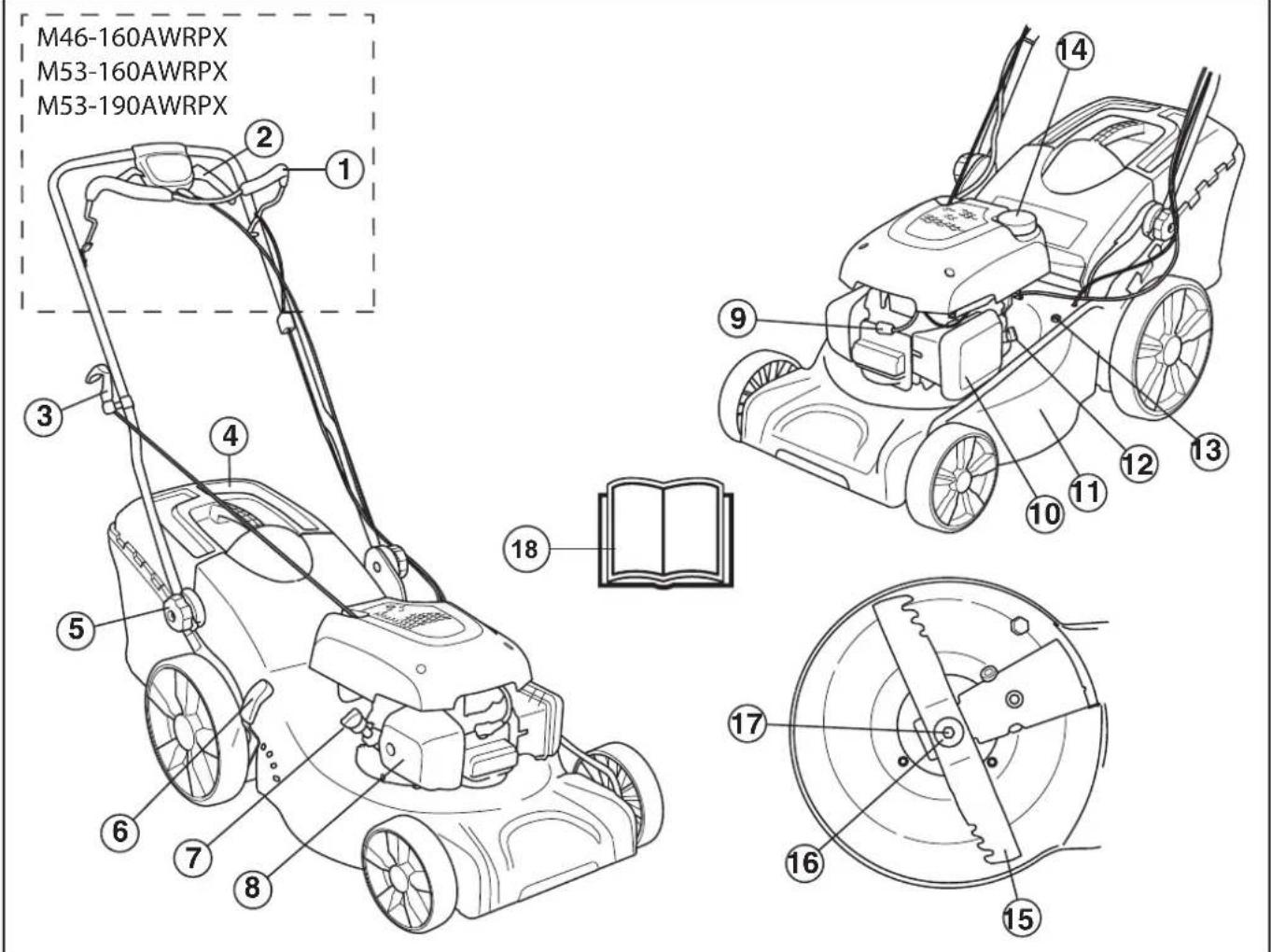

Hvad er hvad pa plaeneklipperen?

1 Motorbremsebojle
2 Fremdriftsstang
3 Starthandtag
4 Opsamler
5 Styr, styrets hojde
6 Klippehjdeindstilling
7 Oliepind/oliepafyldning
8 Lyddaemper
9 Taendr

10 Luftfilter
11 Klippeskjold
12 Benzinventil
13 Vandtilslutning
14 Pafyldning af brændstof
15 Kniv
16 Fjederskive
17 Knivbolt
18 Brugsanvising

Generelt

I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken Funktion de har, somt hvordan kontrol og vedligeholdese skal udfores for at sikre, at de fungerer.

ADVARSE! Brug aldrig en maskine med defekte sikkerhedsdetaljer. Klarer maskinen ikke kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

Foretag aldrig ændringer på maskinen, sö den ikke længere svarer til originaludforelsen, og undlad at bruge maskinen, hvis den ser ud til at ∀re blevet ændret af andre.

Undgà utilsigtet start ved at fjerne tændkablet fra tændrøret.

Klippeskjold

Kontrol af klippeskjold

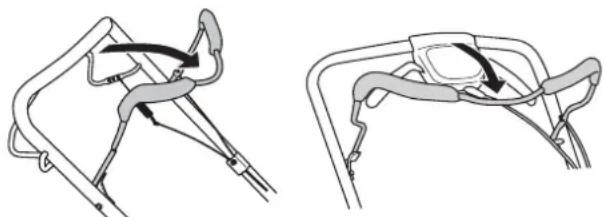

Kontrol af motorbremsehandtaget

Giv fuld gas, og slip derefter bremsbejlen.
Motorbremsen skal altid vare justeret, sa motoren standser inden for 3 sekunder.

Lyddæmpper

ADVARSEL! Brug aldrig en maskine\ eden lyddæmper eller med en defekt\ lyddæmper. En defekt lyddæmper kan\ forøge lydniveauet og brandrisikoen\ markant. Hav altid brandslukningsudstyr\ inden for rækkevidde.

Lyddæmperen bliver meget varm bade under og after brug. Dette gælder ogsa ved kørsel i tomgang. Vær opmaerksom pa brandfaren, specielt ved handtering iærheden af brandfarlige emner og/eller gasser.

Lyddaemperen er konstrueret med henblick pa at give et sa lavt lydniveau som muligt smt lede motorens udstodningsgasser væk fra brugeren.

Kontrol af lyddæmpper

• Kontroller jævnligt, at lyddæmperen er hel, og at den sidder godt fast.

SAMLING OG JUSTERINGER

Generelt

VIGTIG! Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret.

Handtag

Montering

Tophandtag

Placer styregrebets rorkonstruktion modsat styret s nederste del. Tilspænd skruehandtagene korrekt.

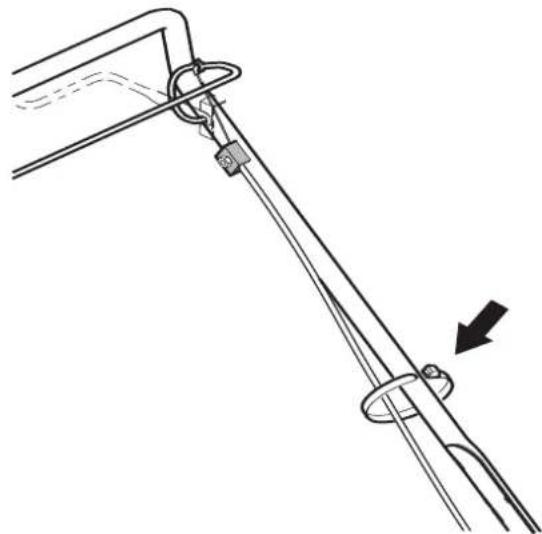

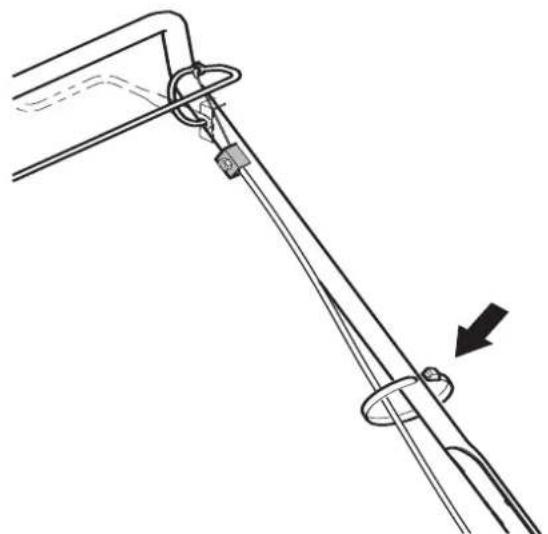

Brug de medfolgende stropper til at fastgore kablerne pa handtaget. Undlad at strække kablerne for meget i forbindelse med montering.

Indstillinger

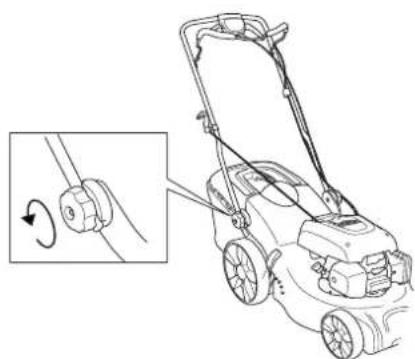

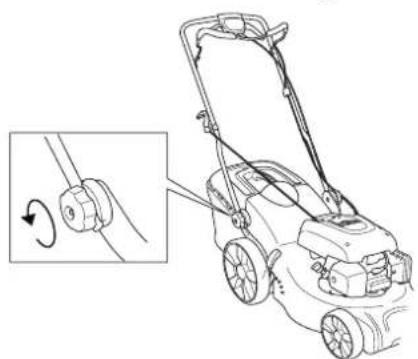

Styretshojde

• Løsn de nederste skruehändtag.

• Juster højden. Tilspaend skruehändtagene korrekt.

Klippehøjde

BEMAERK! Indstil违法犯罪 for lavt, da der sa er risiko for, at knivene gär i jorden ved ujaevnheder.

Flyt handtaget bagud for at opna storre klippehjoje og fremad for at opna lavere klippehoje.

Opsamler

• Pasaet opsamlingsposen.

• Saet bunden af opsamleren i udkastabningen.

BioClip(r)-indsats

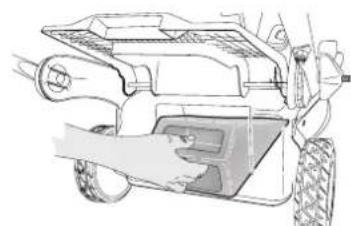

• Haev afskaermningen til udkastet for at montere / afmontere proppen til bioklipperen.

Pafyldning af olie

• Olietanken er tom ved leveringen. Pafyld langsomt olie. Se anvisningerne i afsnittet Vedligeholdelse. Motorolen skal skiftes forste gang after 5 timers drift.

Generelt

ADVARSEL! At kore en motor i et lukket eller dareligt uduftet rum kan medfore doden som folge af kvaelning ell er kuliteforgiftning.

Brændstof og brandstofslanger er meget brandfarlige og kan give alvorlige skader ved indanding og hudeksponering. Vær derfor forsigtig ved handtering af brandstof, og sorg for god luftventilation ved brandstofhandtering.

Motorens udstodningsgasser er varme og kan indeholde gnister, som kan forarsage brand. Start derfor aldrig maskinen indendors aller i nærheden af brandfarligt materiale!

Ryg ikke, og anbring aldrig varme genstande i nærheden af brandstoffet.

Drivmiddel

BEM/ERK! Maskinen er udstyret med en firetaktsmotor. Sorg for, at der er tilstrækeligt med olie i olietanken.

Benzin

• Brug blyfri eller blyholdig kvalitetsbenzin.
• Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opsta sakaldt bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari.
• Hvor det er muligt at fã miljøtilpasset benzin, sakaldt alkylatbenzin, skal denen anvendes.

Motorolie

BEMAERK! Kontroller olieniveauet, for plaeneklipperen startes. Et for lavt olieniveau kan forarsage alvorlige motorskader. Se anvisningerne under afsnittet "Vedligeholdelse".

• Motorolien skal skiftes forste gang after 5 timers drift. Den anbefalede olietype fremgär af de tekniske data. Brug aldrig olie, der er beregnet til totaktsmotorer.

Tankning

ADVARSEL! Stands motoren, og lad den afkole nogle minutter for tankning.

Benyt altid en brandstofbeholder for at undgå spild.

Abn tankdakslet langsomt ved brandstofpafyldning, sa et eventuelt overtryk langsomt forsvinder.

Spænd tankdækslet omhyggeligt after tankning. Forsommelighed medforer brandfare.

Flyt maskinen mindst 3 m vaek fra tankningsstedet, inden du starter.

Start aldrig maskinen:

• Hvis du har spildt brændstof eller motorolie pa maskinen. Aftør al spildt væske, og lad benzinresterne fordampe.
  Hvis du har spildt brændstof pa dig selv eller dit toj, skift toj. Vask de legemsdele, som har vaeret i kontakt med brændstoffet. Brug vand og sæbe.
• Hvis maskinen lækker brændstof. Kontrollere regelmaessigt for lækage fra tankdæksel og brændstofslanger.

• Opbevar og transporter maskinen og brændstoffet, söventuel lækage og dampe ikke risikerer atkommen i kontakt med gnister eller øben ild, f.eks. fra elmaskiner,elmotorer, elkontakter/afbrydere ulliefyr.
• Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder.

Langtidsopbevaring

• Ved længere tids opbevaring af maskinen skal brændstoftanken tommas. Spørg på den nærmestre benzinstation, hvor du kankommen af med overskydende brændstof.

Personligt beskyttelsesudstyr

Vedenhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

Brug altid:

• Benyt horevaern, hvis stojniveauet overstiger 85 dB.
• Skridsikre og stabile støvler eller sko.
  Kraftige lange bukser. Brug ikke shorts eller sandaler, og gå ikke barfodet.
• Handsker skal anvendes, nár det behøves, f.eks. ved montering,inspection aller rengoring af skæreudstyret.

Generelle sikkerhedsinstruktioner

Dette afsnit behandler grundlaeggende sikkerhedsregler for arbejde med maskinen. Den givne information kan aldrig erstatte den kundskab, en faguddannet bruger har i form af uddannelse og practisk erfaring.

• Laes brugsanvisingen omhyggeligt igennem og forsta indholdet, inden du bruger maskinen.
  Vær opmaerkoms pa, at foreren er ansvarlig for uheld ell er risici, som andre personer erller disses ejendom udsættes for.
• Maskinen skal holdes ren. Skilte og mærkater skal vare fuldstaendigt læsbare.

Brug altid din sunde fornuft

Det er umuligt at dække alle taenkelige situationer, du kan komme ud for. Vær altid forsigtig og brug din sunde fornuft. Nár du kommer ud for en situation, som du er usikker på, skal du sporge en ekspert til råds. Henvend dig til en forhandler, til dit serviceværksted eller til en, der har erfaring med brugen af maskinen. Undgå at udfore opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til!

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige erler dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

ADVARSEL! Maskinen kan ved forkert eller skodesløs brug vare et farligt redskab, som kan medfore alvorlige skader ell er dodsfald for brugeren ell er andre.

Lad aldrig boorn ellr personer, som nikker instrueret i handtering af maskinen,bruge ell er vedligeholde den.

Maskinen bor ikke benyttes af personer med nedsat fysisk eller mental formæn eller af personer, som af helbredsrelaterede ársager ikke er i stand til at betjene maskinen, medmindre de overvåges af en person, som er ansvarlig for deres sikkerhed.

Lad aldrig andre bruge maskinen, Eden at du har sikret dig, at vedkommende har forstaet indholdet i brugsanvisingen.

Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan pávirke dit syn, dit overblick eller din kropskontrol.

ADVARSEL! Ikke- autoriseredeændringer og/eller ikke autoriseret tilbehør kan medføre alvorlige skader eller dødsfald for brugeren aller andre. Maskinens oprindelige udformning ma unter ingen omstændighederændres utden producentens samtykke.

Foretag aldrig ændringer på maskinen, sä den ikke længere svarer til originaludførelsen, og undlad at bruge maskinen, hvis den ser ud til at ∀re blevet ændret af andere.

Brug aldrig en maskine, som er behaftet med fejl. Følg vedligeholdelses-, kontrol- og serviceinstruktionerne i/DDne brugsanvising. Visse vedligeholdelses- og serviceforanstaltninger ma kun udfores af erfarne og kvalificerede specialist.

Brug altid originaltilbehør.

Sikkerhed i arbejdsområdet

• Inden du begynder at slå greæs, skal grene, kviste, sten osv. fjernes fra græsplanen.
• Genstande, somkommenikontakt med skareudstyret,kan blive kastet ud og forarsage skaderpapersonerellarendergstanede.Hold personer og dyrpaskker afstand.
• Maskinen må aldrig anwendes i dãrligt vejr, f.eks. tâge, regn, fugttigt vejr eller steder, hvor der er vådt, hård vind, kraftig kulde, risiko for lynnedslag osv. At arbejde

i darligt vejr er traettende og kan skabe farlige situationer, f.eks. glat underlag.

• lagttag omgivelsene for at sikre, at der icke er noget, der kan komme til at pavarke din kontrol over maskinen.
• Pas på rodder, sten, kviste, huller, grøfter osv. Højt græs kan skjule forhindringer.
• Graessläning på skräninger kan:vare farligt. Anvend ikke plæneklipperen på meget stejle skräninger. Plæneklipperen bør ikke anvendes på hældninger over 15 grader.
• Ved skranende terræn bør gåstrækningen lægges vinkelret pa skrangen. Det er meget lettere at gå pa tvær af en skrning end op og ned.
  Vær forsigtig, nár du nærmer dig uoverskuelige hjørner og genstande, der kan blokere for udsynet.

Arbejdssikkerhed

• En plaeneklipper er udelukkende konstrueret til graessläning. Al,anden anvendelse er forbudt.
• Brug personligt beskytttelsesudstyr. Se instruktionerne i afsnittet "Personligt beskytttelsesudstyr".
• Start aldrig plæneklipperen, medmindre kniv og alle afskaermninger er monteret. Kniven kan i modsat fald løsne sig og forårsage persorskader.
• Undgå, at kniven slär imod fremmedlegemer som sten, rödder eller lignende. Dette kan medføre, at kniven bliver slov, og at motorakslen bliver bojet. En bojet aktel giver ubalance og kraftige vibrationer, hvilket medfører en stor risiko for, at kniven lösner sig.
  Bremsebojlen ma aldrig vare permanent fastgjort til handtaget, nar maskinen er i gang.
• Anbring plæneleklipperen på et stabilt og plant underlag, og start den. Sørg for, at kniven ikke kankommen i kontakt med jorden eller eventuelle genstande.
• Placer dig altid bag maskinen. Lad alle hjulene blive på jorden, og hold begge hænder på handtaget under slaarbejdet. Hold hænder og fddder på sikker afstand af de roterende klinger.
• Tip jegke maskinen, mens motoren er i gang.
  Vær saerlig opmaerkoms, nár du trækker maskinen mod dig under arbejdet.
• Løft eller bær aldrig rundt med plæneklipperen, nár motoren er startet. Hvis du bliver ndt til at løfte plæneklipperen, skal du først standse motoren og fjerneændkablet fra tændrøret.
  Gå aldrig baglaens under graesklipningen.
• Motoren skal blokeres ved transport over et område, der/DD ke skal klippes; f.eks. havegang, sten, grus, asfalt o.l.

• Løb aldrig med maskinen, nár den er i gang. Man skal altid gå med plæneklipperen.

• Afbryd motoren, inden klippehøjdenændres. Foretag aldrig justeringer, mens motoren kører.
  Lad aldrig maskinen vare eden opsyn, när motoren er i gang. Sluk motoren. Sorg for, at skareudstyret star helt stille.

• Hvis et fremmedlegeme rammes, aller der opstär vibrationer, skal du standse maskinen. Fjern tændrøsk tablet fra tændroret. Kontroller, at maskinen ikke er beskadiget. Reparer eventuelle skader.

Grundlæggende arbejdsteknik

• Slå altid med en skarp klinge for at sikre optimale resultater. En slov klinge giver et uensartet klipperresultat, og græsset bliver gult i snitfladen.
• Klip aldrigmereend1/3afgraessetlaengde.Dete gelder isaeirtorre perioder.Klipforstmedstor klippehoge. Kontroldererefterresultatet,oga Ned til den passende hogeHvis graesset er meget hojt,skal du kore langsomt og eventuelt sla plaenen to gange.
• Klip i forskellige retninger hver gang for at undgå strober i græsplænen.

• Fastgor udstyret under transport for at undgå transportskader og -ulykker.
  Opbevar udstyret i et aflaseligt omrade, sa den ikke er tilgengelig for born og uvedkommende.
  Opbevar maskinen og det tilhorende udstyr pa et tort og frostsikkert sted.
• Transport og opbevaring af brændstof er beskrevet i afsnittet "Handtering af brændstof".

Start og stop

Før start

ADVARSEL! Læs brugsanvisingen omhyggeligt igennem og forsta indholdet, inden du bruger maskinen.

Brug personligt beskyttesesudstyr. Se instruktionerne i afsnittet "Personligt beskyttesesudstyr".

• Sorg for, at ingen uvedkommende opholder sig inden for arbejdsomraret.
  Gennemfor daglig vedligeholdelse. Se anvisningerne under afsnittet "Vedligeholdelse".
  Sorg for, at taendkablet sidder ordentligt pataendroret.

Start

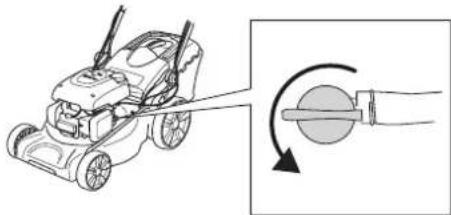

Abn braendstofventilen.

• Motorbremsebojlen skal holds imod handtaget, nar motoren startes.

• Placer dig bag maskinen.
• Tag fat i starthandtaget, træk langsomt startsnoren ud med hjore händ indtil modstand (starthagerne griber fat). Træk kraftigt, indtil motoren starter. Vikl aldrig startsnoren rundt om händen.

Drev

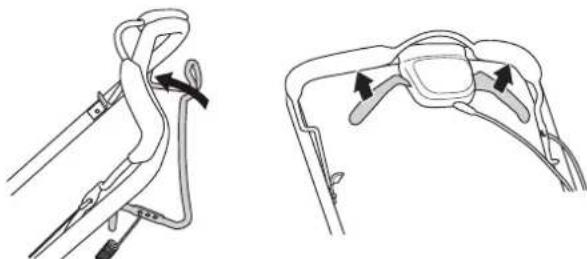

• Tryk fremdriftsstangen ind imod styret for at starte drevet.

• Inden du trækker maskinen mod dig, skal du deaktivere motoren og skubbe maskinen ca. 10 cm fremad.

Stop

• Motoren standses ved at slippe motorbremsebojlen.

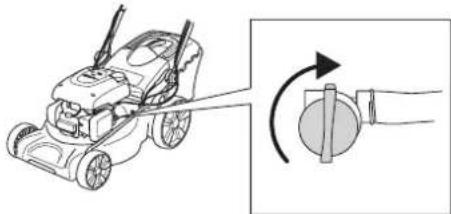

Luk brandstofventilen.

Generelt

ADVARSEL! Brugeren ma kun udfore den form for vedligeholdelses- og servicearbejde, der beskrives i denen brugsanvisning. Mere omfattende arbejde skal udfores af et servicevarksted.

Kontrol og/eller vedligeholdelse skal udfores med slukket motor. Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret.

Maskinens levetid kan forkortes, og risikoen for ulykker kan oges, hvis maskinen ikke vedligeholds korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted.

BEMAERK! Hvis du visper maskinen, skal du altid sorge for, at luftfilteret er placeret sa hoot som muligt.

• Brug altid originaltilbehør.

Vedligeholdelsesskema

I vedligeholdelsesskemaet kan du se, hvilke dele af din maskine der skal vedligeholds, og med hvilke intervaller det skal finde sted. Intervallerne er fastlagt med udgangspunkt i daglig anvendelse af maskinen og kan variere i henhold til brugsmonsteret.

Før start	Ugentligt eftersyn	Månedligt eftersyn
Generelt eftersyn Tændrør Luftfilter
Udvendig rengöring	Lyddæmper*	Brændstofsysm
Olieniveau
Skæreudstyr
Klippeskjold*
Indstilling af koblingswire
Motorbremsebjle*

*Se anvisningerne under afsnittet "Maskinens sikkerhedsudstyr".

Generelt eftersyn

• Kontroller, at skruer og møtrikker er spændte.

Udvendig rengøring

Nár du kontrollerer olieniveauet, skal plæneklipperen sta pa et plant underlag. Kontroller olieniveauet med malepinden pa oliepafyldningslaget.

Fjern oliehætten, og aftør oliepinden.
- Saet oliepinden tilbage igen.
Hvis olieniveaulet er lavt, skal du afterfynde med motorolie op til det overste niveau pa oliepinden.

Skaereudstyr

• Kontroller skærudstyret med hensyn til skader og revnedannelse. Et beskadiget skærudstyr skal altid udskiftes.
• Sorg for, at kniven altid er velslebet og korrekt afbalanceret.

BEMAERK! After silibning af knivene bor disse afbalanceres. Afbalancering, udskiftning eller silibning af rotorbladene skal udfores af et servicevarksted.

Ved pakorsel af forhindringer, som forarsager havari, bor beskadigede knife udskiftes. Lad servicevarkstedet bedommen, om kniven kan slipes ell skal udskiftes.

Udskifting at klingerne

ADVARSEL! Brug altid kraftige handsker ved service og vedligeholdelse af skareudstyret. Knivene er meget skarpe og kan let give anledning til skareskader.

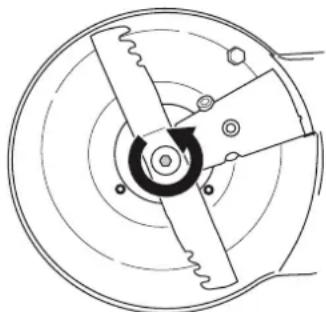

Demontering

• Skru bolten af, som holder kniven.

Fjern den gamle klinge. Kontroller, at klingebeslaget er ubeskadiget. Kontroller ogsa, at knivbolten er hel, og at motorakslen ikke er bojet.

Montering

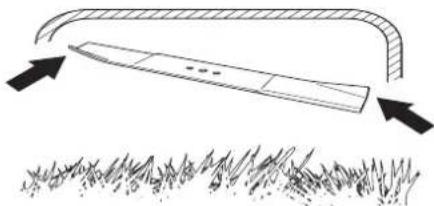

• Klingerne skal monteres, sá de vinklede ender vender mod daekslet.

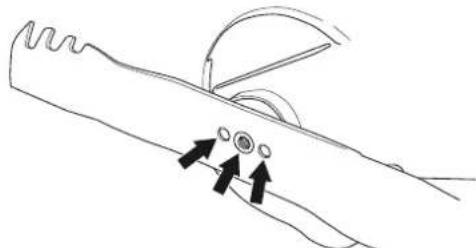

Sorg for, at kniven centreres korrekt pa akslen.

• Monter skiven, og spænd bolten*godt fast. Bolten skal spændes med et moment pa 45-60 Nm.

• Traek klingen rundt pr. handkraft, og kontroller, at den roterer frit.
• Provekör maskinen.

VIGTIGT!

Vær altid forsigtig og brug din suntede fornuft. Undgå situationer, som du ikke mener, du er tilstrækkeligt kvalificeret til. Hvis du after at have læst disse instruktioner stadig foler dig usikker hvad angar fremgangsmåde, skal du rändfore dig med en ekspert, for du fortsetter. Kontakt et autoriseret serviceværksted.

Brug altid originale reservedele. Flere oplysninger findes i afsnittet "Tekniske data".

Taendrør

BEMERK! Brug altid anbefalet taendrørstype! Forkert taendrør kan ødelægge stempel/cylinder.

Hvis maskinens effekt er lav, hvis den er vanskelig at starte, eller hvis tomgangsskruen er ujavn: Kontroller altid forst taendroret, for du foretager yderligere afhjaelpning.

Hvis taendroret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5 mm. Udskift om nodvendigt.

Indstilling af koblingswire

Finjuster kablet vha. justeringsskruen.

Luftfilter

• Afmonter luftfilterdaekslet, og fjern filteret.
• Et lauge brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmaessigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.
• Sorg for, at luftfiltret slutter helt tael til filterholderen, när du monterer det.

Rengør papirfilteret.

Rengor filret ved at sla det imod et plant underlag. Brug aldrig oplosningsmidler med petroleum ellertrykluft til at rense filret.

Rengoring af skumplastfilter

Fjern skumplastfilteret. Vask filteret omhyggeligt i lunkent sæbevand. Skyl filteret grundigt i rent vand after rengøringen. Pres vendet ud, og lad filteret tøre. Bemær! Trykluft med for hojt tryk kan skade skumplasten. Efter rengøring skal filret vædes i motorolie. Aftor overskydende olie ved at trykke en ren klud imod filteret.

Olieskift

Tom benzintanken.
- Skru oliepafyldningslaget af.
Anbring en egnet beholder til opsamling af olien.
Aftap olien ved at helse motoren, sa olien lober ud gennem pafyldningsroret. Hvis du vipper maskinen, skal du altid sorge for, at luftfilterer er placeret sa hoot som muligt. Forhør dig pa den naerneste benzintank om, hvor du kan komme af med den overskydende motorolie.
Pafyld ny motorolie af god kvalitet. Se anvisningerne under afsnittet "Tekniske data".

Brændstofsystem

• Kontroller, at tankdaekslet og taelningen er intakt.
• Kontroller brændstofslangen.

Tekniske data

	M46-160AWRPX	M53-160AWRPX	M53-190AWRPX
Motor
Motorproducent Honda Honda Honda
Cylindervolumen, cm3	160 160 187
Omdrejningstal, rpm 2900 2900 2900
Nominel motoreffekt, kW (se anom. 1) 2,9 2,9	3,4
Tændingsystem
Tændør NGK BPR6ES NGK BPR6ES NGK	BPR6ES
Elektrodeafstand, mm 0,5 0,5 0,5
Brændstof-/smøresystem
Volumen benzintank, liter 0,9 0,9 0,9
*Motorolie	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30
Vægt
Maskine med tomme tanke, kg	34	38	39
Støjemissioner (se anom. 2)
Lydeffektniveau, mål't dB(A)	95	98	98
Lydeffektniveau, garantet LWA dB(A)	96	98	98
Lydniveauer (se anom. 3)
Lydtrykniveau ved brugerens øre, dB(A)	81	84	84
Vibrationsniveauer, a hveq (se anom. 4)
Håndtag, m/s2	8,77	8,36	9,39
Klippesystem
Klippehøjde, mm	30-80	30-70	30-70
Klippebredde, cm	46	53	53
Kniv	PX3	PX3	PX3
Reservedelsnummer	5802592-02	5802584-02	5802584-02
Opsamlerkapacitet, liter	50	60	60

Anm. 1: Motorens effektangivelse er den gennemsnitige nettoeffekt (ved det anforte omdrejningstal) for en typisk Produktionsmodel af motoren malt itt. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan afvige fra deutsche vardi. Den faktiske effekt på motoren, som monteres i den færddige maskine, vil afhange af driftshastigheden, miljohensyn og andere vardier.
Anm. 2: Emission af stoj til omgivelserne malt som lydeffekt (L_WA) i henhold til Radets direktiv 2000/14/EF.
Anm. 3: Lydtryksniveau iht. ISO 5395:2013. Rapporterede data for lydtryksniveau har en typisk statistisk spedning (standardafvigelse) pa 1,2 dB (A).
Anm. 4: Vibrationsniveau iht. ISO 5395:2013. Rapporterede data for vibrationsniveau har en typisk statistisk sprendning (standardafvigelse) pa 0,2m / s^2
*Brug motorolie af kvaliteten SJ aller bedre. Se tabellen over viskositet i motorproducentens manual, og vaelg en olie med optimal viskositet i forhold til den forventede udendørstemperatur.

EF-overensstemmelseserklaering

(Gælder kun Europa)

Producentens navn: Husqvarna AB, SE-561 82 Huskvarna, Sverige (TIf. [phone]).

med serienumre fra 2016 og fremerefter. Modelnummeret er angivet i klartekst paa typeskiltet sammen med aret afterfulgt af serienumre.

Formalet med den erklaring, der er beskrevet ovenfor, er i overensstemmelse med kravene i rads direktiver:

2006/42/EF "angäende maskiner", 17. maj 2006
2014/30/EU 'angäende elektromagnetisk kompatibilitet' 26. februar 2014
2000/14/EF 'angäende emission af stoj til omgivelserne', 8. maj 2000
2005/88/EC 'aendring af rads direktiv 2000/14/EC' 14. December 2005

De erklarede lydværdier er angivet på brugsanvisingens tekniske datablad.

Folgende standarder er opfyldt:

ISO5395-1&2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982;

Procedure for overensstemmelsesvurdering, bilag VI

1. april 2016

John Thompson, produit- og marketingchef EUAP.

Hva er hva pa gressklipperen?

1 Motorbremseboyle
2 Kjorehandtak
3 Starthandtak
4 Oppsamler
5 Handtak, handtakets hoyde
6 Klippehoydehendel
7 Peilepinne/oljepafylling
8 Lyddemper
9 Tennplugg

10 Luftfilter
11 Klippedeksel
12 Drivstoffkran
13 Vanntilkopling
14 Brenselpafylling
15 Kniv
16 Fjaerskive
17 Kniv bolt
18 Bruksanvisning

Generelt

Bruk de medfolgende remmene til a feste kablene til handetak. Ikke strekk kablene for langt nár du monterer.

Inställningar

Handtakets hoyde

Losne de nedre knottene.

Fjern den gamle kniven. Kontroller at knivbraketten er uskadet. Kontroller ogsa at knivbolten er hel og at motorakselen ikke erøyd.

Montering

• Bladet mä vare moniert med de vinklede endene vendt opp motdekselet.

• Kontroller at tanklokket og dets tetning er uskadd.
• Kontroller drivstoffslangen. Skift om质地。

Tekniske data

	M46-160AWRPX	M53-160AWRPX	M53-190AWRPX
Motor
Motorproduusent Honda Honda Honda
Sylindervolum, cm3	160 160 187
Turtall, rpm 2900 2900 2900
Nominell motoreffekt kW (se merknad 1) 2,9	2,9 3,4
Tenningsystem
Tennplugg NGK BPR6ES NGK BPR6ES NGK BPR6ES
Elektrodeavstand, mm	0,5 0,5 0,5
Brennstoff/-smøresystem
Volum bensintank, liter	0,9 0,9 0,9
*Motorolje	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Vekt
Maskin med tomme tanker, kg	34	38	39
Stoyutslipp (se anm. 2)
Lydeffektnivå, mål dB(A)	95	98	98
Lydeffektnivå, garantert LWA dB(A)	96	98	98
Ljudnivåer (se anm. 3)
Lydtrykknivå ved Brukerens øre, dB(A)	81	84	84
Vibrasjonsnivær, a hveq (se anm. 4)
Händtak, m/s2	8,77	8,36	9,39
Klippesystem
Klippehøyde, mm	30-80	30-70	30-70
Klippebredde, cm	46	53	53
Kniv	PX3	PX3	PX3
Delnummer	5802592-02	5802584-02	5802584-02
Oppsamlerkapasitet, liter	50	60	60

Merknad 1: Motorens angitte effekt er gjennomsnittig nettoeffekt (ved angitt turtall) for en typisk Produktionsmotor for motormodellen, malt ifolge SAE-standarden J1349/ISO1585. Masseprodukte motor kan avvike fra这部分 verdien. Faktisk effekt for motor moniert på den fertige maskinen vil avhenge av driftshastigthet, miljobetingelser og andere verdier.
Merknad 2: Utslipp av stoy til omgivelsene mål't som lydeffekt (Lw) ifolge EF-direktiv 2000/14/EC.
Merknad 3: Lydtryksnivá i henhold til ISO 5395:2013. Rapporterte data for equivivalent lydtryksniva for maskinen har en typisk statistisk sprendning (standard avvik) på 1,2 dB (A).
Merknad 4: Vibrasjonsniva i henhold til ISO 5395:2013. Rapporterte data for equivivalent vibrasjonsniva har en typisk statistisk spedning (standard avvik) pa 1m / s^2
*Bruk motorolje av kvaliteten SJ aller høyere. Se viskositetstabellen i motorproduentenshandbok, og velg viskositeten som er best egnet, basert på forventet utendorstemperatur.

EF-erklæring om samsvar

De koppelingskabel afstellen 91

Luchtfilter 91

Olie verrangen 92

Brandstofsystem 92

TECHNISCHE GEGEVENS

De koppelingskabel afstellen
