M46160AWRPX - Ruohonleikkuri MCCULLOCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Bensiinikäyttöinen itsekulkeva ruohonleikkuri
Merkki	McCulloch
Malli	M46160AWRPX
Moottori	Honda, iskutilavuus 160 cm³, teho 2,9 kW
Leikkuuleveys	46 cm
Leikkuukorkeus	30–80 mm, keskitetysti säädettävä
Terätyyppi	Kiinteä terä PX3
Säiliön tilavuus	50 litraa
Paino (tyhjät säiliöt)	34 kg
Polttoaine	Lyijytön bensiini, säiliö 0,9 L
Suositeltu moottoriöljy	SAE 30 tai SAE 10W-30, laatu SJ tai parempi
Sytytysjärjestelmä	Sytytystulppa NGK BPR6ES, kärkiväli 0,5 mm
Taattu äänitaso (LWA)	96 dB(A)
Kahvan tärinä	8,77 m/s²
Tärkeimmät toiminnot	Itsekulkeva, säädettävä leikkuukorkeus, moottorijarru, säiliö
Rutiinihuolto	Ulkoinen puhdistus, öljynvaihto, ilmansuodatin, sytytystulppa
Turvavarusteet	Moottorijarru, leikkuukotelo, äänenvaimennin, teränsuojus
Varaosat saatavilla	Terä, sytytystulppa, ilmansuodatin, hihna, moottoriöljy
Takuu ja korjattavuus	Alkuperäisosat, huolto valtuutetussa huoltoliikkeessä

Usein kysytyt kysymykset - M46160AWRPX MCCULLOCH

Millaista bensiiniä käyttää?

Käytä lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 90 (RON). Alkylaattibensiiniä suositellaan, jos saatavilla.

Mitä moottoriöljyä käyttää ja miten tarkistaa taso?

Käytä SAE 30 tai 10W-30 -öljyä, laatu SJ tai parempi. Tarkista taso kylmänä tasaisella pinnalla mittatikulla, tason tulee yltää ylämerkkiin.

Kuinka säätää leikkuukorkeus?

Siirrä säätövipua taaksepäin lisätäksesi korkeutta, eteenpäin vähentääksesi. Älä säädä liian matalaksi, jotta terä ei osu maahan.

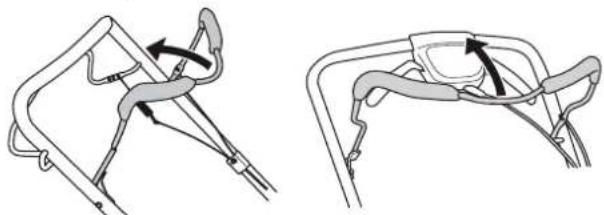

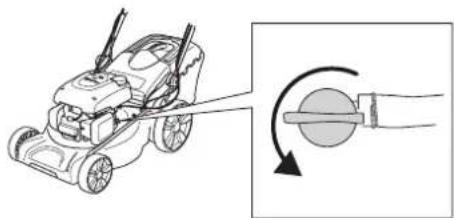

Kuinka käynnistää leikkuri?

Avaa polttoainehana, pidä moottorijarrun kannatinta vasten kahvaa, vedä käynnistysnarua hitaasti vastukseen asti, sitten nopealla nykäisyllä käynnistääksesi.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista öljytaso, polttoaine, sytytystulppa (likainen? kärkiväli 0,5 mm) ja että moottorijarru on painettuna. Katso käyttöohjeen vianmääritysosio.

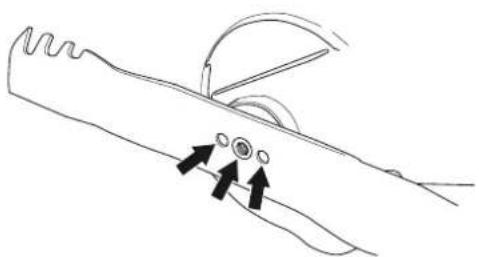

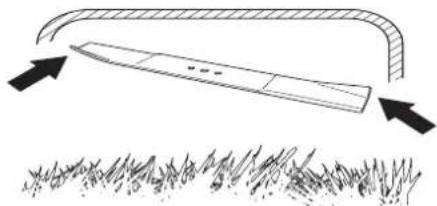

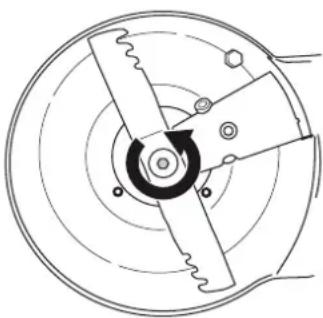

Kuinka vaihtaa terä?

Sammuta moottori ja irrota sytytystulppa. Irrota pultti, vaihda terä suuntaamalla viisteet konepeltiä kohti, kiristä pultti 45-60 Nm:n momenttiin. Käytä käsineitä.

Milloin ja miten öljy vaihdetaan?

Vaihda öljy ensimmäisen kerran 5 tunnin käytön jälkeen, sen jälkeen säännöllisesti. Aseta astia moottorin alle, kallista sitä tyhjentääksesi täyttöputkesta, lisää sitten uutta öljyä.

Mitkä ovat tärkeimmät turvavarusteet?

Käytä liukumattomia kenkiä, pitkiä housuja, käsineitä ja kuulosuojaimia, jos melu ylittää 85 dB. Älä käytä shortseja tai sandaaleja.

Kuinka puhdistaa leikkuri?

Harjaa ruohojäämät pois. Älä käytä painepesuria. Puhdista kotelon alla kallistamalla kone sytytystulpan puoli ylöspäin. Huuhtele vedellä ja kuivaa.

Leikkuri tärisee epänormaalisti, mitä tehdä?

Pysäytä välittömästi, irrota sytytystulppa. Tarkista terä (tasapaino, vaurio), moottorin akseli (väärässä?) ja pultin kireys. Jos ongelma jatkuu, ota yhteys huoltoliikkeeseen.

KÄYTTÖOHJE M46160AWRPX MCCULLOCH

VAROITUS! Kone voi virheellisesti tai huolimattomasti kaytetynä olla vaarallinen työvaline, joka saattaa aiheuttaa kayttajalle tai sivullisillevakavia vammoja tai kuoleman.

Lue kayttöohje huolellisesti ja ymmarrä sen sisälto, ennen kuin alat kayttäkonetta.

Varmista, ettei työalueella ole asiaankuulumattomia.

Estā tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

Varo sinkoutuvia esineita ja kimmokkeita.

Varoitus pyorivista terista. Varo kasiä ja jalkoja.

Varoitus: pyorivia osia. Pida kdet ja jalat poissa niiden laheltä.

Tämä tuote tayttä voimassa olevan CE-direktiivin vaatimukset.

Melupäastöt ympäristöön Europonyhteison direktivin mukaisesti. Koneen paästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.

Ala koskaan kayta konetta sisatiloissa tai tiloissa, joissa e i ole ilmanvaihtoa. Pakokaasut sisaltavat hiilimonoksidia, hajutonta, myrkyllista ja hengenvaarallista kaasa.

Rajahdysvaara

Älä koskaan tankkaa moottorin käydessa.

Erittain kuuma ukkopinta.

Selvitys vaaratasoista

Varoitukset on jaettu kolmeen luokkaan.

VAROITUS!

VAROITUS! Tata kaytetaan, jos kayttoohjeen noudattamatta jattamisesta voi seurata kayttajan vakava vamma tai kuolema tai ympariston vahingoittuminen.

TÄRKEAA!

TÄRKEÄ! Tata kaytetaan, jos kaytöohjeen noudattamatta jattamisesta voi seurata kaytäjan loukkaantuminen tai ympariston vahingoittuminen.

HUOM!

HUOM! Tàta kaytetaan, jos kayttöohjeiden noudattamatta jattamisestá voi seurata materiaalin tai koneen vauroituminen.

Sisälto Hyvä asiakas!

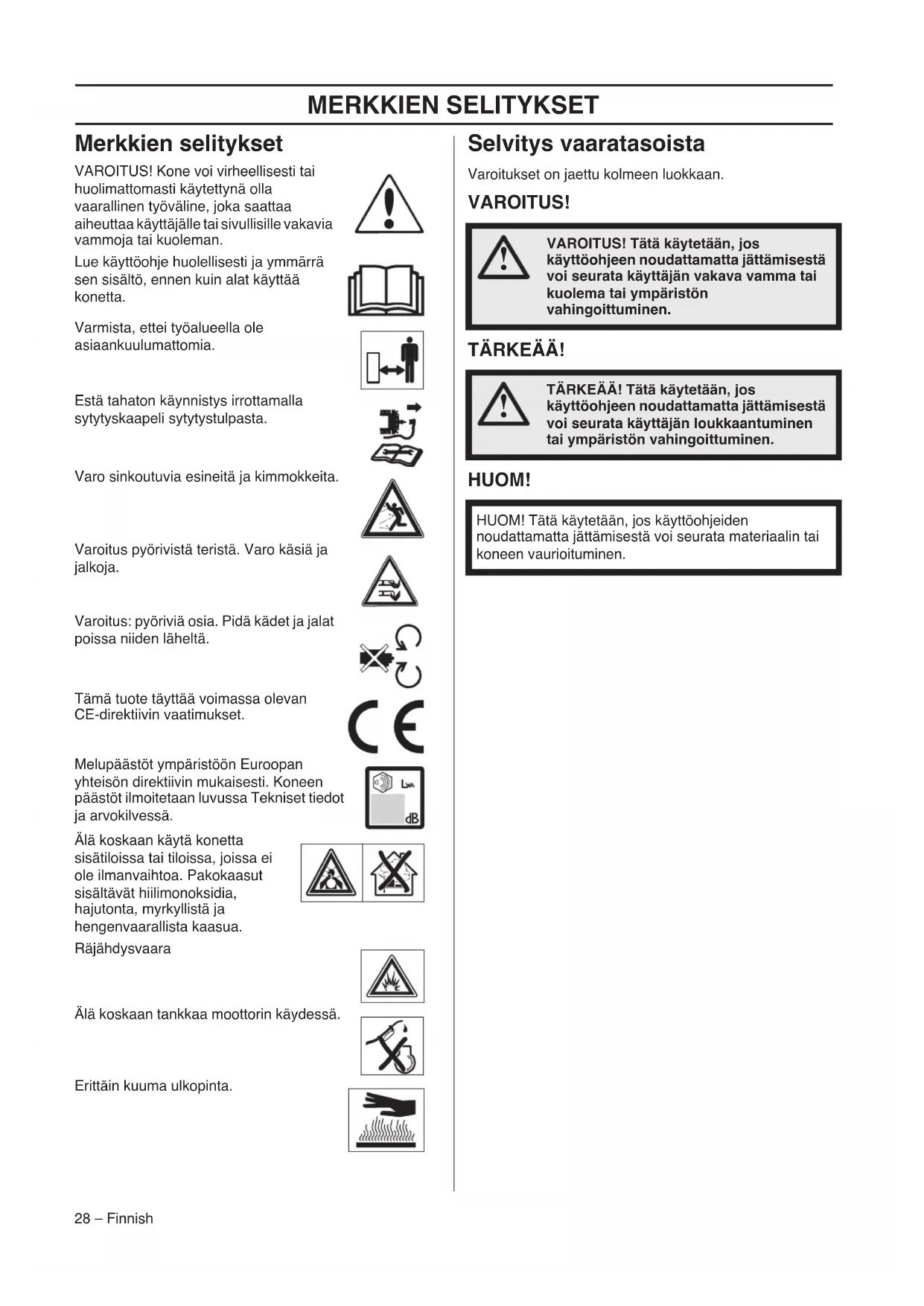

MERKKIEN SELITYKSET

Merkkien solitykset 28

Selvitys vaaratasoista 28

ESITTELY

Sisaltö 29

Hyvä asiakas! 29

ESITTELY

Ruohonleikkurin osat? 30

KONEENTURVALAITTEET

Yleistä 31

ASENNUS JA SÄADÖT

Yleistä 32

Kahvan 32

Leikkuukorkeus 32

Keraajä 32

Silppurilisalaite 32

Oljyn taytto 32

POLTTOAINEEN KASITTELY

Yleistä 33

Poltoaine 33

Tankkaus 33

Kuljetus ja sailytys 33

KÄYTTO

Henkilokohtainen suojavarustus 34

Yleiseturvaohjeet 34

Trimmauksen perusteknikka 35

Kuljetus ja sailytys 35

Käynnistys ja pysäytys 35

KUNNOSSAPITO

Yleista 37

Huoltokaavio 37

Yleinen tarkastus 37

Sytytystulppa 38

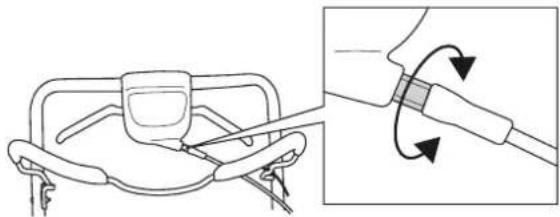

Kytkentavajerin saataminen 38

IImansuodatin 38

Oljynvaihto 38

Poltoainejärestelmä 38

TEKNISET TIEDOT

Tekniset tiedot 39

EY-vaatimustemmukaisuusvakuutus 40

Innovatiivisten moottorisahojen valikoima taydentyi vuosikymmenten aikana ja liiketoimintaa laajennettin. Ensin mukaan tulivat lentokoneiden ja mikroautojen moottorit 1950-luvulla ja sitten pienet moottorisahat 1960-luvulla. Myohemmin 1970- ja 80-luvuilla valikoimaan lisattiin trimmerit ja puhallusputket.

Nykyisin Husqvarna-konserniin kuuluva McCulloch jatkaa tehokkaiden moottorien, teknisten innovaatioiden ja kestavien mallien perinnettaan, joka on ollut meille leimallista jo yli puolen vuosisadan ajan. Matalampi poltoaeneenkulutus, pienemmat paastot ja alhaisempi melutasao ovat meille erityisen tärkeitä samoin kuin turvallisuuden parantaminen ja käytäjäystavallisys.

Toivomme, etta olet tytyvainen McCulloch-tuotteeseesi, sill se on suunnitelu kestamän pitkaksi aikaa eteenpain. Noudattamalla käyttooppaan käyttoa, huoltoa ja kunnossapitoa koskevia nuvoja, tuotteen käyttoikaa voidaan pidenta entisestaan. Jos tarvitset korjauksiin tai huoltoon ammattilaisen apua, käytä osoitteessa www.mcculloch.com olevaa Service Locator -palvelua.

McCulloch kehittä jatkuvasti tuotteitaan ja pidattä siksi itselleen oikeudemm. muotoa ja ulkonaköa koskeviin muutokiin ilman ennakkoilmoitusta.

Tämän käytöoppaan voi ladata myös osoitteesta www.mcculloch.com.

ESITTELY

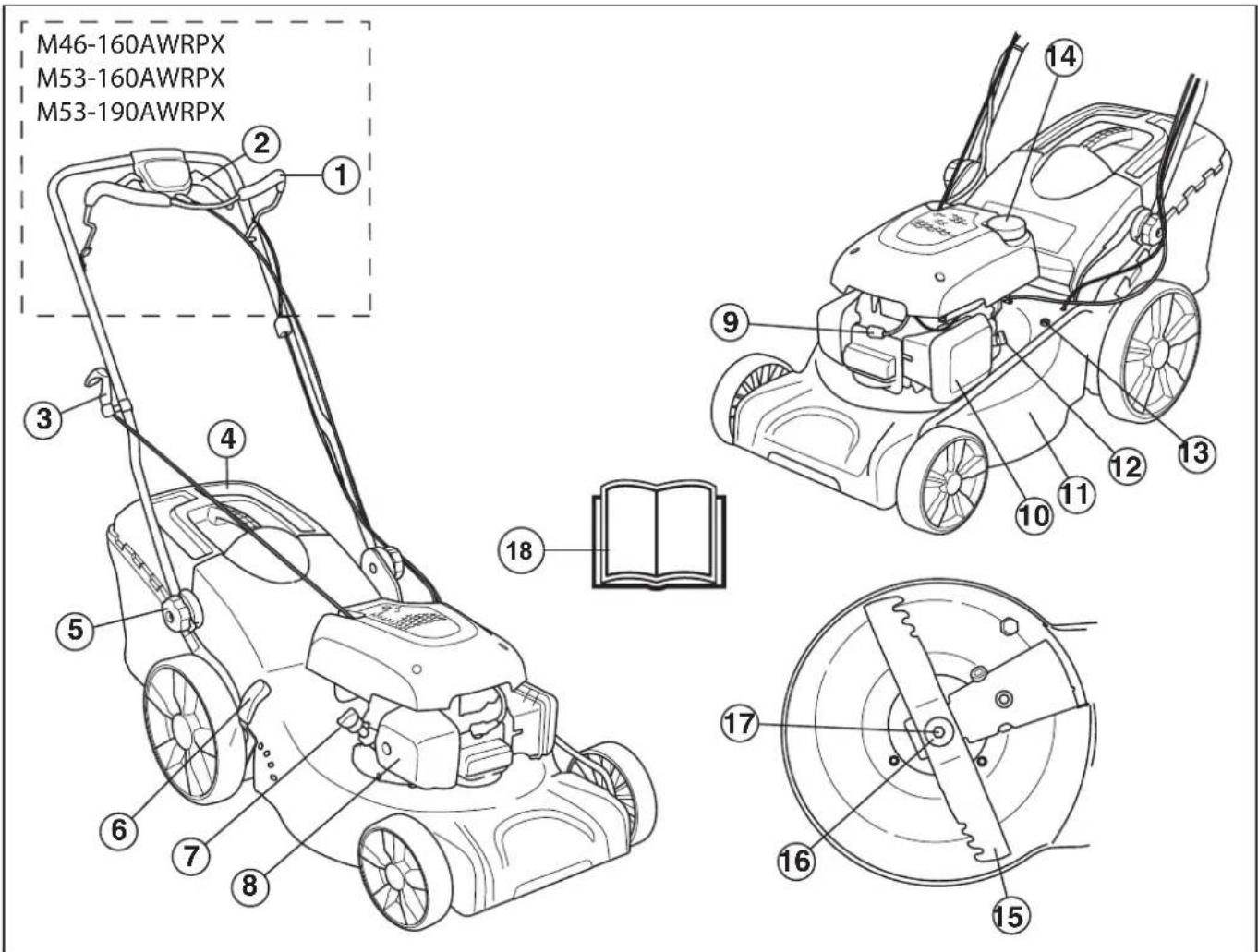

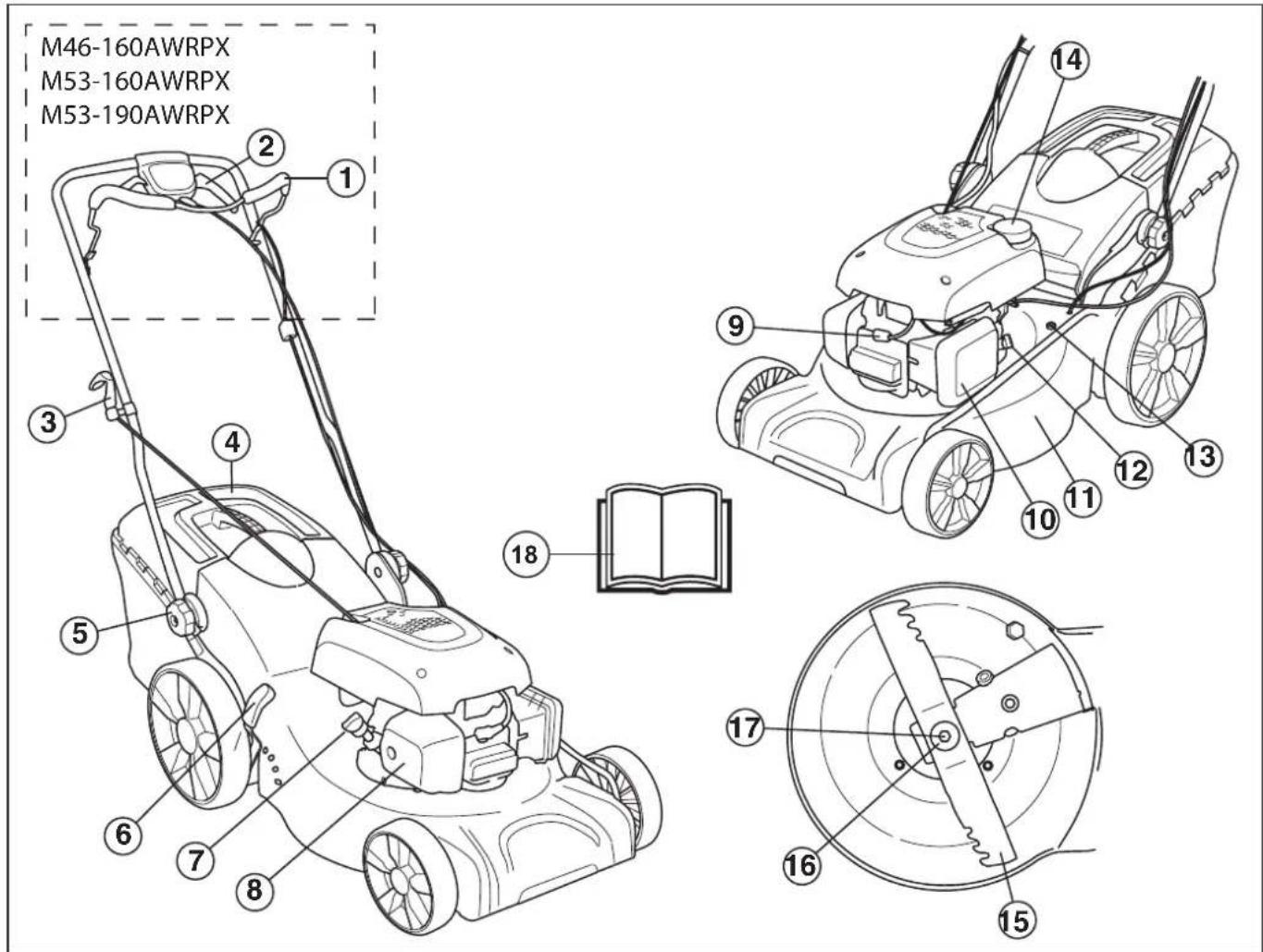

Ruohonleikkurin osat?

1 Moottorjarrusanka
2 Käytövipu
3 Käynnistyskahva
4 Keraajä
5 Kahva, kahvan korkeus
6 Leikkuukorkeuden saadin
7 Mittatikku / olj liisaaminen
8 Aänenvaimennin
9 Sytytystulppa

10 Ilmansuodatin
11 Leikkukotelo
12 Poltoaineventtiili
13 Vesilitantä
14 Polltonesteen taytto
15 Tera
16 Jousialuslevy
17 Terapultti
18 Kayttoohje

Yleistä

Tässa osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus.

VAROITUS! Älä koskaan käytä konetta, jonka turvalaitteet ovat vialiset. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltolikkeeseen korjattavaksi.

Alä tee tahan koneeseen koskaansellaisia muutoksia, jotka muuttavat senalkuperäistä rakennetta, alakä kaytä sitä, mikäi epäilet jonkun muun muuttaneenkonetta.

Estahataton kaynnistys irrottamalla sytytskaapeli sytytystulpasta.

Leikkuukotelo

• Leikkuukotelo on suunniteltu vahentämään tärinöitä ja pienentämään viiltovammojen riskejä.

Leikkuusuojuksen tarkastus

Tarkasta, etta leikkuukotelo on ehja eika siina ole nakyviä vauroiota, esim. halkeamia materiaialissa.

Moottorijarrusanka

• Moottorijarrun tehtävana on pysayttä moottori. Kun ote moottorijarrusangasta irrotetaan, tulee moottorin pysahtya.

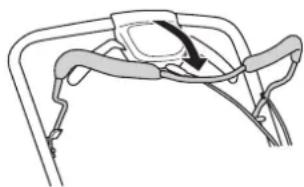

Moottorin jarrukahvan tarkastus

Anna täyskaasu ja päästä sitten jarrusanka.
Moottorijarrun tulee olla siten saädetty, etta moottori
pysahtyy 3 sekunnin kuluessa.

Aänenvaimennin

VAROITUS! Alä koskaan käytä konetta
ilman äenvaimenninta tai
äenvaimentimen ollessa rikki.
Rikkoutunut äenvaimennin voi nostaa
äanitasoa ja palonvaaraa merkittävästi.
Pidä palonsammutuskalusto saatatvilla.

Aänenvaimennin kuimentuu erittäin voimakkaasti sekā kayton aikana että pysayttamisen jälkeen. Tämä koskee myös joutokaynti. Ota palonvaara huomioon, erityisesti palonarkojen aineiden ja/tai kaasujen laheisyddessa.

• Aänenvaimennin pitäa äanitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käytäjastapoispän.

Aenvaimentimen tarkastus

• Tarkasta saannollisesti, etta aenenvaimennin on ehja ja kunnolla kiinnitetty.

ASENNUS JA SÄADÖT

Yleistä

TÄRKEÄ! Estā tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

Kahvan

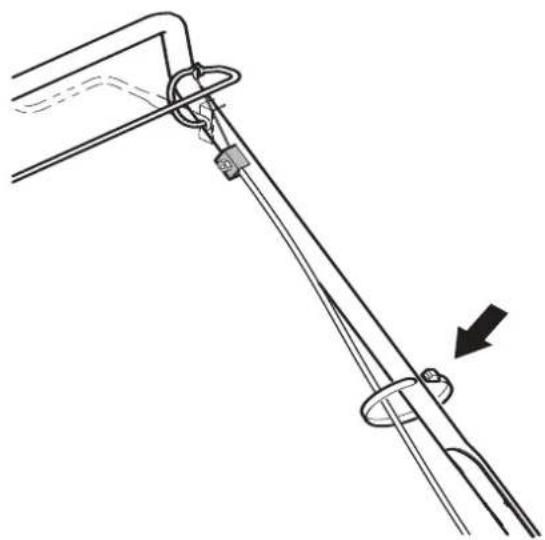

Asennus

Ylakahva

Aseta kahvaston putkirunko kahvaston alaosaa vastapäātä. Kiristā nupit huolellisesti.

Kiinnitajohdot kahvaan mukana toimitettavien hihnojen avulla.Varo venytamasta johtoja liikaa asennuksen yhteydessa.

Asetukset

Kahvan korkeus

• Irrota alemmat nupit.

• Sääda korkeus. Kiristä nupit huolellisesti.

Leikkuukorkeus

HUOMAUTUS! Alä saadda leikkuukorkeutta liian matalaksi, sillä silloin terat voivat osua maahan epatasaisissa kohdissa.

Kännävipua taakse suurretaaksesi leikkuukorkeutta ja eteen pientäaksisi sitä.

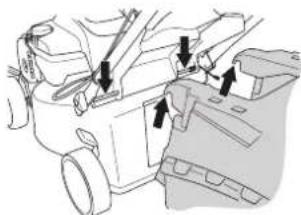

Keraaja

Kiinnita kerayssailio.

• Kiinnitä koukut rungon ylareunaan.

• Kiinnitä kerääjan alaosa tyhjennysaukkoon.

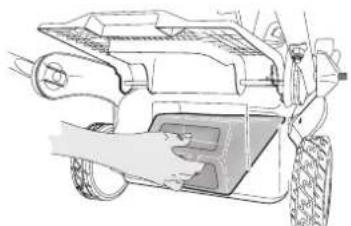

Silppurilisälaite

Nosta ruohonheittosuojusta keräysjarkestelmän tulpan asennuksen tai irrotuksen yhteydessä.

Öljyn taytö

• Oljysaillio on tyhja toimitushetkella. Lisaa oljy hitaasti. Katso otsikon Kunnossapito alla annetut ojeet. Moottoriolj on vaihdettava ensimmäisen kerran 5 tunnin ajon jälkeen.

POLTTOAINEEN KÄSITTELY

Yleistä

VAROITUS! Moottorin käytäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimyrkyksesta johtuvan kuoleman.

Poltoaine ja poltoainehoyryt ovat erittain tulenarkoja ja voivat hengitettna ja ihokosketukssaaiheutta vakavia vahinkoja. Kasittele siksi polittoinetta varovasti ja huolehdi polittoaenee kasittelypaikan hyvastalmanvaihdosta.

Moottorin pakokaasut ovat kuumia ja voivat sisältaa kipinöitä jotka voivat aiheuttaa tulipalon. Alä koskaan käynnistä konetta sisātiloissa tai lähellä tulenarkaa materiaialia!

Alä tupakoi tankattaessa aläkä aseta kuumia esineita polttoin lahelle.

Polttoaine

HUOMAUTUS! Koneessa on nelitahtimoottori.
Varmista, etta olysailiossa on aina tarpeksi oljya.

Bensiini

Käytä lyijytontä tai lyijyllistaatubensiiniä.
- Suositeltu alhaisin oktaaniluku on 90 (RON). Jos moottoria käytetään bensiinillä, jonka oktaaniluku on alhaisempi kuin 90, voi seurauksena olla nk. nakutus. TämäNSTAA moottorin Iampotilaa, mista voi seurata moottorivauroita.
- Ymparistoa saastavaa bensiinna, nk. alkylaattibensiina, on kaytettava siella, missa sita on saatavana.

Moottoriöljy

HUOMAUTUS! Tarkasta öljymäärä ennen ruohonleikkurin käynnistämista. Lian vähäinen öljymäärä voi aiheuttaavakavia moottorivahinkoja. Katso ohjeet jaksosta "Kunnossapito".

• Moottoriölj on vaihdettava ensimmäisen kerran 5 tunnin ajon jälkeen. Katso käytettävän öljyn suositus teknisistä tiedoista. Älä koskaan käytä kaksitahtimoottoreille tarkoitettua öljä.

Tankkaus

VAROITUS! Pysayta moottori ja anna sen jähtyä mutamia minuutteja ennen tankkausta.

Välta bensiinin roiskumista käytämällä aina bensiinikannua.

Avaa polittoinesaillon korkki hitaasti tankkauksen yhteydessa, niin etta mahdollinen ylipaine haviäa hitaasti.

Pyyhi polittoinesaillion korkin ymparistopuhtaaksi.

Kiristä polittoainesäiliön korkki huolellisesti tankkauksen jälkeen. Jos et tee sitä, seurauksena voi olla tulipalo.

Siirä kone vahintaaan 3 metrin päähan tankkausaikalta ennen käynistämista.

Älä koskaan käynistä konetta:

• Jos koneelle on roiskunut poltoainetta tai moottorioljya. Pyyhi kaikki roiskeet bois ja anna bensiin jäannösten haihtua.
• Jos olet läikytänyt poltoainetta itsesi pälle tai vaatteillesi, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa poltoaineeseen. Käytä saippua ja vetta.
• Jos koneesta vuotaa poltloanetta. Tarkasta saannollisesti, etteivat sailiön korkki ja polttoainejohdot vuoda.

Kuljetus ja säilytys

• Säilytä ja kuljeta konetta ja poltoainetta niin, etteivat mahdolliset vuodot ja hóryt pääse kosketuksi esimerkiki sahkökoneista, sahkomootoreista, sahkökytkimista/katkaisimista tai lammityskattiloista peräisin olevien kipinöiden tai avotulen kanssa.
• Poltoainetta on sailyettäva ja kuljetettava erityisesti tahan tarkoitukseen tarkoitetuissa ja hyväksytyissä astioissa.

Pitkäikaissäilytys

• Ennen koneen siirtämista pitempaiaiseen sailytkseen, on poltoainesali tyhennettav. Kysy lahimmaltabensiiniasemalta, mihin voit toimittaa ylimaairen polittoaineen.

Henkilökohtainen suojavarustus

Konetta kaytettäessä on aina pidettäva hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivat poista tapaturmien vaaraa, mutta lieventävat vauroiota onnettouustilanteessa. Pyydä jalleenmyyjälä apua varusteiden valinnassa.

Käytä aina:

• Jos aänitaso ylittaa 85 db, käytä kuulonsuojaimia.
• Luistamattomat ja tukevat saappaat tai kengät.
  Lujia pitkä housuja. Alä käytä lyhyitä housuja tai sandaaleja, alakä kulje paljasjaloin.
  Käsineitä on käytettäva tarvittaessa, esim. terälaitteen asennuksen, tarkastuksen tai puhdistuksen yhteydessä.

Yleiset turvaohjeet

Tässa osassa käsitellän koneen kaytöön liittyvä yleisiä turvamäräyksi. Annetut tiedot eivat voi koskaan korvata osaamista, jonka ammattimies on hankinut koulutukssessa ja kaytannon työssä.

• Lue käytöohje huolellisesti ja ymmärra sen sisälto, ennen kuin alat käyttaa konetta.
• Muista, etta kayttaj on vastuissa muille ihmisille tai heidan omaisuudelleen aiheutuneista vahingoista tai niitta uhkaavista vaaroista
• Kone on pidettäva puhtaana. Kylttien jaarrojen on oltava tāysin luettavissa.

Käytä aina tervettä järkea

On mahdotonta käsitetä kaikki tilanteet, joihin voit joutua. Ole aina varovainen ja käytä tervetta järkea. Jos joudut tilanteeseen, jossa tunnet itsesi epävarmaksi, sinun on lopetettava työskentely ja kysytävä neuvoa asiantuntijalta. Känny myjälikkee, huoltoliikkee tai kokeneen käytäjan puoleen. Alä ryhdy mihinkäan tehtävään, jonka suhteen tunnet itsesi epävarmaksi!

VAROITUS! Kone muodostaa kayton aikana sahkjemagneettisen kentan. Kentta saattaa joissakin tapauksissa hairitta aktivisten tai passivisten laaketeeteellisten implantten toimintaa. Vakavien tai kohtalokkaden onnettomuuksen ehkaisemiseksi kehotamme laaketeeteellisiä implantteja kayttviia henkilöitta neuvottelemaan laakarin ja laaketeeteellisen implantin valmistajan kanssa ennen koneen kayttamista.

VAROITUS! Kone voi virheellisesti tai huolimattomasti kaytettynä olla vaarallinen työvaline, joka saattaa aiheuttaa kayttajalle tai sivullisillevakavia vammoja tai kuoleman.

Alä koskaan anna lasten tai sellaisten henkilöiden, joille ei ole annettu koneen käyttokoulutusta, käyttaa tai huoltaa sitä.

Konetta ei pida antaa kayttoon henkilolle, joiden fyysiset tai psyykkiset taidot ovat heikentyneet, eika henkilolle, jotka eivat terveyssyista sovi koneen kayttajiksi, ilman heidan turvallisuudestaan vastaavan henkilon valvontaa.

Alä koskaan anna kenenkän kayttäkonetta varmistamatta ensin, etta kayttäja on ymmärnty kayttöohjeensisallön.

Alä koskaan käytä konetta,Jos olet
väsynyt tai nauttinut alkoholia, tai käytat
laakkeita, jotka voivat vaikuttaa
nakökykyysi, harkintakykyysi tai kehosi
hallintaan.

VAROITUS! Hyväksymättömien muutosten ja/tai tarvikkeiden käytö voi aiheuttaa käytäjan tai muiden vakavan loukkaantumisen tai kuoleman. Koneen alkuperäista rakennetta ei missän tapauksessa saa muuttaa ilman valmistajan lupaa.

Ala tee tahan koneeseen koskaan sellaisia muutoksia, jotka muuttavat sen alkuperäista rakennetta, alakä kayta sitä, mikali epailet jonkun muun muuttaneen konetta.

Alä koskaan käytä viallsta konetta. Noudata tassä käyttoohjeessa annettuja kunnossapito-, tarkastus- ja huoltoohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi.

Käytäina alkuperäisi varaosia.

Työalueen turvallisuus

• Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne.
• Teralaitteseen osuvat esineet voivat lentaa sivuun ja aiheuttaa vahinkoa ihmisille ja esineille. Pida ihmiset ja eläimet riittvänan kaukana.
• Alä koskaan käytä konetta huonolla saällä esimerkiksi sumussa, sateessa, kosteissa tai mariissä olosuheissa, kovassa tuulessa, ankarassa

pakkasessa, ukkosella jne. Huonossa saassä työskently on vasyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiki sehda alustasta liukkaan.

Tarkkaile ymparisto asi varmistaaksesi, ettei mikaan paase vaikuttamaan koneen hallintaan.
- Varo juuria, kivia, oksia, kuoppia, ojia jne. Korkea ruoho voi peittaa alleen esteita.
- Ruohonleikkuu rinteissä voi olla vaarallista. Älä käytä ruohonleikkuria hyvin jyrkissä rinteissä. Ruohonleikkuria ei saa käyttaa alueella, jonka kaltevuus on suurempi kuin 15 astetta.
- Kaltevassa maastossa on kulku-urat tehtavä kohtisuoraan rinteeseen nahden. Rinnettä on paljon helppomi raivata poikkisuuntaan kuin ylhaälta alas.
- Ole varovainen låhestyessäpiilossa olevia kulmia ja esineita, jotka voivat peittä nakokenttasi.

Tyoturvallisuus

• Ruohonleikkuri on tarkoitettu vain ruohikoiden leikkaukseen. Kaikki muu kaytto on kiellettya.
  Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.
• Alä käynnistä ruohonleikkuria, elleivat terä ja kaikki kotelot ole asennettuina. Tera voi muuten irrota ja aiheuttaa henkilövahinkoja.
  Välta terien iskeytymistä vieraisin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin aktelin käyristymiseen. Käyrä akteli aiheuttaa epatasapainoa ja voimakkaita tärinöitä, jolloin on puolestaan suuri vaara, etta terä irtoaa.
  Jarrukahva ei saa koskaan olla pysyvästi kiinnitetynä kahvaa, kun kone on kaynnissä.
  Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja kaynnistä se. Varmista, etta terat eivat osu maahan tai muihin esineisin.
• Ole itse aina koneen takana. Pidä kaikki renkaat maassa ja molemmat katesi kahvalla ruhoa leikatessasi. Pidä katesi ja jalkasi poissa pyörivienterien laheisyydestä.
• Alä kallista konetta moottorin kaydessä.
• Ole erityisen varovainen vetaessäsi konetta itseasi kohti työn aikana.
• Alä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynnissä. Jos sinun onnostettava ruohonleikkuria, samuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
• Älä leikkaa ruohoa takaperin kävellen.
• Moottori tulee sommuttaa, kun se siirretäan sellaisen alueen yli, jota ei leikata. Esimerkiksi hiekkakäytävat, kivetys, sora, asfalti jne.

• Älä koskaan juokse koneen kanssa, kun se on käynnissä. Ruohonleikkurin kanssa on aina käveltäv.

• Sammuta moottori, ennen kuin muutat leikkuukorkeutta. Älä koskaan tee saätöja moottorin käydessä.

• Alä koskaan jata konetta ilman valvontaa moottorin kaydessa. Sammuta moottori. Varmista, etta teralaite on lakannut pyörimastä.
• Jos teralaite osuu johonkin vieraaseen esineeseen, taiJoskone alkaa tariesta, pysayta kone. Irrota sytytysjohto sytytystulpasta. Tarkasta, ettei kone ole vauroitunut. Korjaa mahdolliset vauriot.

Trimmauksen perustekniiikka

Leikkaa optimaalisten tulosten saamiseksi aina teravallä terällä. Tylsa terä leikkaa epatasaisesti, ja ruohostatulee keltaista leikatun pinnan kohdalta.
- Alä koskaan leikkaa enempää kuin 1/3 ruohon pituudesta. Tämä on tärkeää erityisesti kuivien kausien aikana. Leikkaa ensin suurela leikkuuukorkeudella. Tarkasta sitten tulos ja laske sopivaan korkeuteen. Jos ruho on hyvin pitkää, ajahitaasti ja leikkaa tarvittaessa kaksi kertaa.
Leikkaa joka kerta eri suantiin, jotta nurmikkoon ei tulisi raitoja.

Kuljetus ja sailytys

• Kiinnitä laite kuljetuksen ajaksi valttäaksisi kuljetusvauriot ja tapaturmat.
• Sälytä varustusta lukittavassa tilassa, jotta lapset ja asiattomat henkilö tivat pääse sihen käsiki.
• Säilytä konetta ja siihen kuuluvia välineitä kuiivassa ja pakkasta kestävssä paikassa.
• Katso ohjeet poltoaineen kuljetukseen ja säilytkseen kohdasta "Poltoaineen käsittely".

Käynistys ja pysäytys

Ennen käynistystä

VAROITUS! Lue kayttöohje huolellisesti ja ymmärra sen sisälto, ennen kuin alat kayttä konetta.

Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.

• Varmista, ettei työalueella ole asiaankuulumattomia.
• Suorita paivittäiset toimenpiteet. Katso ohjeet jaksosta "Kunnossapito".
• Varmista, etta sytytyskaapeli on hyvin kiinni sytytystulpassa.

Kännistys

Avaa poltoaineventtiili.

• Moottorijarrusanka on painettava kahvaa vasten, kun moottori kaynnistetaan.

• Ole itse koneen takana.
  Tartu kaynnistyskahvasta, veda kaynnistysnarusta hitaasti oikealla kadellä, kunnes tunnet vastuksen (kytkentakynnet tarttuvat). Kaynnista moottori vetamalla voimakkaasti. Alä koskaan kiedo kaynnistysnara u katesi ymparille.

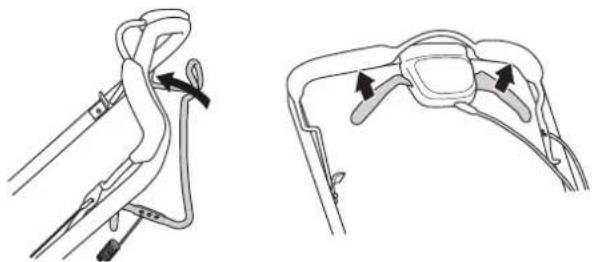

Veto

• Käynnistä veto painamalla käytövipua sisään kahvaa kohti.

• Ennen kuin vedat konetta itseasi kohti, vapauta koneen veto ja tyonnen konetta eteenpain noin 10 senttimetri.

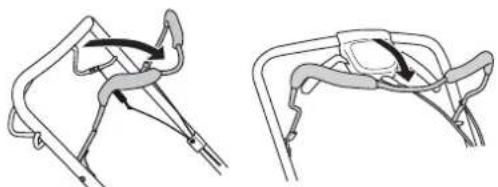

Pysäytys

• Moottori pysahtyy, kun moottorijarrusanka vapautetaan.

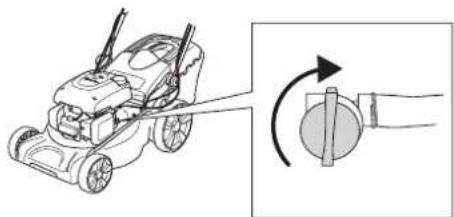

• Sulje poltoaineventtiili.

Yleistä

VAROITUS! Kayttäjan on huolehdttava ainoastaan tassä kayttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Laajemmat toimet on jatettävaltuutetun huoltolikkeen tehtäväksi.

Tarkastus- ja/tai huoltotöiden aikana moottorin on oltava sammutettuna. Estā tahaton kännistys irrottamalla sytytyskaapeli sytytystulpasta.

Koneen käytöikä voi lyhentyä ja onnettomuusriski kasvaa,Jos koneen kunnossapitoa ei suoriteta oikealla tavalla ja Jos huoltoa ja/tai korjauksia ei tehdä ammattaitoisesti. Jos tarvitset lisähjeita,ota yhteys huoltokorjaamoon.

HUOM! Varmista konetta kallistettaessa, etta ilmansuodatin on aina korkeimmassa kohdassa.

• Käytä aina alkuperäisia vaosaia.

Huoltokaavio

Huoltokaaviosta næt, mitkæ koneen osat vaativat huoltoa ja millaisin vælein huolto on tehtäv. Valit lasketaan koneen paivittäisen kayton perusteella, ja ne voivat vaihdella kayttötiheyden mukaan.

Ennen käynnistystä	Viikoittaiset toimenpiteit	Kuukausittaise t toimenpiteit
Yleinen tarkastus Sytytystulppa Ilmar	suodatin
Ulkoinen puhdistus	Äänenvaimenn in*	Polttoainejärestelmä
Öljymäärä
Terälaite
Leikkuukotelo*
Kytkentävajerin säätäminen
Moottorijarrusanka *

*Katso ohjeet kohdasta "Koneen turvalaitteet".

Yleinen tarkastus

Tarkasta, etta ruuvit ja mutterit ovat kirealla.

Ulkoinen puhdistus

• Harjaa ruohonleikkuri puhtaaksi lehdistä, ruohosta ja vastaavista.
• Äla käytä koneen puhdistamiseen painepesuria.

• Älå koskaan suihkuta vettä suoraan koneen pälle.

• Puhdista käynnistimen ilmanottoaukot. Tarkasta käynnistin ja käynnistysnaru.
  Kun puhistat konetta leikkuukuomun alta, kaannakone siten, etta sytytystulppa osoittaa ylospain. Tyhjennapoltoainesaliio.

Öljymäärä

Kun tarkastat oljymärä, on ruhonleikkurin seisottava tasaisella alustalla. Tarkasta oljymärä oljyntäytökorkin mittatikulla.

• Poista oljysailion korkki ja pyyhi mittatiku puhtaaksi.
  -Tyonnna mittatikku takaisin sailioo.
• Jos oljymäärä on vahäinen, tāytä moottoriöljä öljytikun ylātasoon asti.

Teralaite

• Tarkasta teralaite vauroiiden ja halkeamien varalta.
  Vaurioitunut teralaite on aina vaihdettava.
  Huolehdi, etta tera ovat aina hyvin hiottu ja oikein tasapainotettu.

HUOM! Terat on tasapainotettava teroittamisen jälkeen.
Terien tasapainotus, vaihto tai teroitus on jätettävähuoltolikkeen tehtäväksi.

Jos terat vauroituvat ajettaessajonkin esineen palle, terat on vaihettava. Anna huoltolikkeen paattaa, voiko teria teroittaa vai pitakne ne vaihtaa.

Terien vaihtaminen

VAROITUS! Kayta aina tukevia kaseineita leikkuulaitteistoa huoltaessasi ja kunnostaessasi. Terat ovat hyvin terviä ja viiltovammoja voi syntyä hyvin helposti.

Irrotus

• Irrota terän kiinnityspultti.

• Irrota vanha terä. Varmista, ettei terän kannatin ole vauroitunut. Tarkasta myös, etta terapultti on ehja ja etta moottorin akseli ei ole käyra.

Asennus

• Tera on kiinnitettavä siten, etta taitetut paat osoittavat ylos suojusta kohti.

• Varmista, etta leikkuri asettuu oikein runkoputken keskelle.

• Asenna aluslevy ja kirstä pultti huolellisesti. Pultti tulee kirstä momentilla 45-60 Nm.

Pyorita teraa kasin ja varmista, etta se pyorii vapaasti.
-Koekaytakonetta.

TÄRKEAA!

Ole aina varovainen ja käytä tervettä järkea. Välta tilanteita, joihin et pida itseasi riittävän patevanä. Jos näden ohjeiden lukemisen jälkeen tunnet itsesi edelleen epävarmaksi menettelytavan suhteen, kysy asiantuntijan neuvoa ennen kuin jatkat. Ota yhteys valtuutettuun huoltolikkeeseen.

Ajoleikkurissa on aina kaytettava alkuperaisia varaosia. Katso lisatietoja kohdasta Tekniset tiedot.

Sytytystulppa

HUOMAUTUS! Käytä aina suositelua sytytystulppaa!
Väärä sytytystulppa voi tuhota männän/sylinterin.

• Jos koneen teho on heikko, jos sitä on vaiveka käynnistää, tai jos joutokäynti on levotonta: tarkasta sytytystulppa ennen muihin toimenpiteisiin ryhtymista.

Jos sytytystulppa on karstoittunut, puhdista se ja tarkasta samalla, etta karkivali on 0,5 mm. Vaihda tarvittaessa.

Kytkentävalijerin säätäminen

Säddä hieman johtoa saatöruvin avulla.

Ilmansuodatin

• Irrota ilmansuodattimen kotelo ja poista suodatin.
• Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan tãysin puhtaaksi. Siksi ilmansuodatin on vaihettava saannollisin valiajoin. Vaurioitunut ilmansuodatin on aina vaihettava.
• Varmista asennuksessa, etta ilmansuodatin kiinnitty tiiviisti suodattimen pitimeen.

Puhdistapaperisuodatin.

• Puhdista suodatin naputtamalla suodatinta tasaista alustaa vasten. Älä koskaan käytä liuotinta, joka sisältaa petrolia, esim. fotogeniä, tai paineilmaa suodattimen puhistukseen.

Vaahtomuovisuodattimen puhdistus

• Poista vaahtomuovisuodatin. Pese suodatin huolellisesti haaleassa saippuavesiliuoksessa. Huuhte suodatin puhdustuksen jalkeen huolellisesti puhtaassvedesss. Purista ja anna suodattimen kuivua. HUOM! Lian korkeapaineinen paineilma voi vahingoittaa vaahtomuovia. Puhdustuksen jalkeen on suodatin oljytavmoottorioljyla.Pyyhi ylimaarainen oljy pois painamalla puhdasta liinaa suodatinta vasten.

Öljynvaihto

-Tyhjennapoltoainesaillio.
-Kierrä oljntyttokkki irti.
- Aseta koneen alle sopiva astia öljyn keraämiseksi talteen.
- Poista olj kallistamalla moottoria niin, etta oljy valuu pois tayttöputken kautta. Varmista konetta kallistettaessa, etta ilmansuodatin on aina korkeimmassa kohdassa. Tiedustele lahimmaltä huoltoasemalta, minne ylimaaärainen moottoriöljyn voit toimittaa.
Lisaa uutta, hyvalaatuista oljya. Katso ohjeita kappaleesta "Tekniset tiedot".

Polittoainejärkestelma

Tarkasta,etta saliion korkki ja sen tiiviste ovat ehjat.
Tarkista polittoaineletku.

Tekniset tiedot

	M46-160AWRPX	M53-160AWRPX	M53-190AWRPX
Moottori
Moottorivalmistaja Honda Honda Honda
Sylinteritilavuus, cm3	160 160 187
Kierrosluku, rpm 2900 2900 2900
Moottorin nimellisteho, kW (ks. huom. 1) 2,9	2,9 3,4
Sytytysjärgestelmä
Sytytystulppa NGK BPR6ES NGK BPR6ES	NGK BPR6ES
Kärkiväli, mm 0,5 0,5 0,5
Poltoaine-/voitelujärgestelmä
Poltoainesäliön tilavuus, litraa 0,9 0,9 0,9
*Moottoriöljy	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30
Paino
Kone tankit tyhjinä, kg	34	38	39
Melupäastöt (ks. huom. 2)
Äänentehotos, mitatu dB(A)	95	98	98
Äänentehotos, taattu LWA dB(A)	96	98	98
Äänitasot (ks. huom. 3)
Äänenpainetaso käytäjän korvan tasalla,dB(A)	81	84	84
Tärinātasot, a hveq (ks. huom. 4)
Kahva, m/s2	8,77	8,36	9,39
Leikkuujärgestelmä
Leikkuukorkeus, mm	30-80	30-70	30-70
Leikkuuleveys, cm	46	53	53
Terä	PX3	PX3	PX3
Ösanumero	5802592-02	5802584-02	5802584-02
Kerääjän tilavuus, litraa	50	60	60

Huom. 1: Moottorin ilmoitetti nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimaäräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tasta arvosta. Lopullseen koneeseen asennetun moottorin todellinen lahtöteho riippuu kaytönopeudesta, ympäristem olosuhteista ja muista arvoista.
Huom. 2: Melupästä oymäristöän äenentehona (Lw) EY-direktivin 2000/14/EG mukaisesti mitattuna.
Huom. 3: Aenepainetaso standardin ISO 5395:2013 mukaan. Ilmoitetuilla tiedoilla aenepainetasosta tyypillinen tilastollinen Hajonta (vakiopoikkeama) on 1,2 dB (A).
Huom. 4: Tärinataso standardin ISO 5395:2013 mukaan. Ilmoitetuilla tiedoilla tärinatasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2m / s^2
^ Käytä vähintäan laatuuokituksen SJ moottoriöljä. Tarkista viskositeetti moottorin valmistajan käytöoppaassa olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolampötilan perusteella.

EY-vaatimustemmukaisuusvakuutus

(Koskee ainoastaan Eurooppaa)

Valmistajan nimi: Husqvarna AB, SE-561 82 Huskvarna, Ruotsi (Puh. [phone]).

Husqvarna AB ottaa tayden vastuun kiinteillä terillä varustetuista pyorivateräisista leikkurimalleista:

McCulloch M46-160AWRPX, M53-160AWRPX, M53-190AWRPX

alkaen vuoden 2016 sarjanumeroista. Mallinumero on ilmoitetu selvästi arvokilvessä vuoden yhteydessä ennen sarjanumeroa.

Edell kuvattu ilmoituksen kohde on seuraavien neuvoston direktiivien mukainen:

2006/42/EY koneista, 17. toukokuuta 2006
2014/30/EU sahkomagneettisesta yhteensopivuudesta, 26. helmikuuta 2014
2000/14/EYulkona kaytettavien laitteiden melupaaostia ymparistoon, 8. toukokuuta 2000.
2005/88/EY, mutuos direktiiviin 2000/14/EY, 14. joulukuuta 2005

Ilmoitetut äanenvoimakkuusarvot on kerrottu käytöohjeen teknisten tietojen osiossa.

Seuraavia standardeja on sovellettu:

ISO5395-1&2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982;

Vaatimustenmukaisuuden arvointimenettely, liite VIII.

1. huhtikuuta 2016

John Thompson, tuote- ja markkointipäällikkö, EUAP.

(Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja.)

Symbolforklaring

Valtimaks soovimatut kävitumist,
eemaldage sutejuhe sutekuunlalt.

Peenestaja kinnitamine 209

Oli lisamine 209

KUTUSE KASITSEMINE

Uldised napunaited 210

Kuttesegu 210

Tankimine 210

McCulloch tootab pidevalt omataoodete edasiarendamise alal ja jatab seetottu endale oguse teha muuhulgas muudatus toodete kuju ja valimuse osas.

Selle kasutusjuhendi saate samuti alla laadida Aadressilt www.mcculloch.com.

ESITLUS

Peenestaja kinnitamine

Pikaajaline hoistamine.

Toimige alati arukalt

Välispidine puhastus

(Kehtib vaid Euroopas)

Tootja nimi. Husqvarna AB, SE-561 82 Huskvarna, Rootsi (Tel. [phone]).
