KASUTUSJUHEND M46160AWRPX MCCULLOCH

ETTEVAATUST! Vääral vöi hooletul kasutamisel voib seade olla ohtlik, pöhjustada raskeid vigastusi vöi kasutaja ja teiste inimeste surma.

Loe kasitsemisopetus pohjalikult labi, et koik eeskirjad oleksid taiesti arusaadavad, enne kui seadet kasutama hakkad.

Vaata, et toöpiirkonnas poleks vōraid isikuid.

Väljaviskuvate ning tagasipörkavate asjade oht.

Ettevaatust - liikuvad terad. Hoidke jalgu ja kasi.

Hoiatus: poorlevad osad. Hoidke kaed ja jalad eemal.

Seade vastab EL kehtivatele direktiividele.

Umbritsevasse keskonda leviv mura
vastavalt Euroopa Uhenduse direktiivile.
Andmed seadme emissiooni kohta on toodud
peatukis Tehnilised andmed ja etiketil.

Arge kasutage seadet siseruumis
vōi kohas, kus pole ðutust.
Heitgaasis on vingugaasi, mis on
varvitu ja löhnu tu eluohtlikult
mürgine gaas.

Plahvatusoht

Ara lisa kutust, kui mootor pole valja lulitatud.

Kuum pind.

Hoiatustasemete selgitus

Hoiatused jagunevad kolmele tasemele.

ETTEVAATUST!

ETTEVAATUST! Naitab ohtlikku kehavigastust voi kasutaja surma pohjustavat voi lahedalolevaid objekte kahjustavat ohtu, kui kasutusjuhendis toodud juhiseid eiratakse.

TAHTIS!

TAHTIS! Naitab vigastuste ohtu kasutajale voi ohtu lahedalolevatele objektidele, kui kasutusjuhendis toodud juhiseid eiratakse.

TÄHELEPANU!

TAHELEPANU! Naitab lahedalolevate objektide voi seadme kahjustamise ohtu, kui kasutusjuhendis toodud juhiseid eiratakse.

ESITLUS

Sisukord Lugupeatud tarbija!

SÜMBOLITE TAHENDUS

Sumbolite tihendus 205

Hoiatustasemete selgitus 205

ESITLUS

Sisukord 206

Lugupeetud tarbija! 206

ESITLUS

Mis on mis muruniidukil? 207

SEADME OHUTUSVARUSTUS

Uldised napunaited 208

KOKKUPANEK JA REGULEERIMINE

Uldised napunaited 209

Kaepeide 209

Niitmiskorgus 209

Koguja 209

Transport ja hoiustamine 210

KÄITAMINE

Isiklik ohutusvarustus 211

Uldisedohutuseeskirjad 211

Pohiline loikamistehnika 212

Transport ja hoiustamine 212

Käivitamine ja seiskamine 212

HOOLDUS

Uldised napunaited 214

Hooldusskeem 214

Uldkontroll 214

Suutekuunlad 215

Sidurikaabli seadistamine 215

Ohuifiter 215

Olivahetus 215

Kutusesüsteem 215

TEHNILISED ANDMED

Tehnilised andmed 216

Eukinnitus vastavusest 217

Uenduslike kettsaagide sari kestis labi aastakumnete ja ettevote laienes, esmalt 1950. aastatel lennuki- ja kardimootorite ning 1960. aastatel minikettsaagide valdkonda. Hiljem, 1970. ja 1980. aastatel, lisati tootevalikusse trimmerid ja puhurid.

Tänapäeval jätkab McCulloch Husqvarna grupi osana voïmsate mootorite, tehniliste uuenduste ja tugeva inseneritö traditsioone, mis on juba üle poole sajandi olnud meie tunnusmarkideks. Meie eesmarkideks on langetada kutusekulu,heitgaase ja mürataset, samuti tõsta ohutust ja kasutajasobralikkust.

Me loodame, et jääte oma McCullochi tootega rahule, sest see on moëldud teid abistama pikka aega. Toote tööiga pikeneb, kui järgite selles kasutusjuhendis esitatud kasutus-, teenindus- ja hooldusjuhiseid. Kui peaksite vajama professionaalset remondi- vii teenindusabi, kasutage meie teenusepakkujate otsingumootorit Aadressil www.mcculloch.com.

Mis on mis muruniidukil?

1 Mootoripiduri hoob
2 Edasivehoob
3 Käiviti käepide
4 Koguja
5 Käepide, käepideme kõrguse reguleerimine
6 Niitmiskorguse regulaator
7 Olivarras/tilipaak
8 Summuti
9 Suutekuunlad

10 Ohuifilter
11 Löketerakate
12 Kutuseklapp
13 Veeliitmik
14 Kutuse lisamine
15 Tera
16 Vedruseib
17 Löketera polt
18 Käsitsemisopetus

Uldised napunaited

Käesolevas käsitletakse seadme ohutusvarustust, selle toimimist, kontrollimist ning põhihooldust, mis tagab ohutu too.

ETTEVAATUST! Ara kunagi kasuta seadet, mille ohutusvarustus on puudulik. Vajadusel Iasta seadme hooldustookojas parandada.

Arge ehitage seadet ringi, nii et see enam ei vasta tehase originaalmudelile ega voite ka kasutada sellist seadet, millest voib arvata, et keegi on selle umber ehitanud.

Vältimaks soovimatut käivitumist,
eemaldage Süütejuhe Süütekünlalt.

Löiketerakate

• Lõiketerakate on ette nähtud vibratsiooni vähendamiseks ja lõikekahjude ohu vähendamiseks.

Löikurikatte kontrollimine

• Kontrolli, et liketerakate on terve ja ilma nahtavate defektideta, naiteks materjalipragudeta.

Mootoripiduri hoob

Mootoripidur on ette nahtud mootori seiskamiseks. Kui mootoripiduri hoob vabastatakse, siis mootor seiskub.

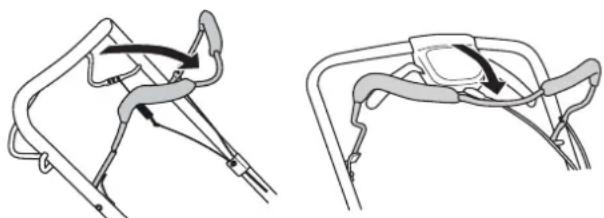

Pidurikäepideme kontrollimine

Laske taisgaasil tootada ning seejarel vabastage pidurikäepide. Motooripidur peab olema alati reguleeritud nii, et motor seiskub 3 sekundi jooksul.

Summuti

ETTEVAATUST! Arge kunagi kasutage ilma summutita voi viga saanud summutiga seadet. Vigane summuti voib suurendada mürataset ja tuleohtu. Hoidke tulekustusatvahendid käepärast.

Summuti laheb seadme tootamisel vaga kuumaks ja on kuum ka parast seadme valja lulitamist. See kehtib ka tuhikaigul tootamise kohta. Olge tootamisel hoolikas ja ettevaatlik, eriti siis, kui tootate tuleohtlike gaaside ja muude materjalide lahedal.

• Summuti ülesandeks on hoida minimaalset mürataset ja suunata mootoriheitgaasid operatorist eemale.

Summuti kontroll

• Kontrollige korraparaselt, kas summuti on terve ja kas see on korralikult kinni.

KOKUPANEK JA REGULEERIMINE

Uldised napunäited

TAHTIS! Valtimaks soovimatut käivitumist, eemaldage Süutejuhe Süutekuünlalt.

Käepide

Koostamine

Ulapide

Pange käepideme torukonstruktsoon tipselt käepideme alumise osa vastassuunda. Keerake hoovad korralikult kinni.

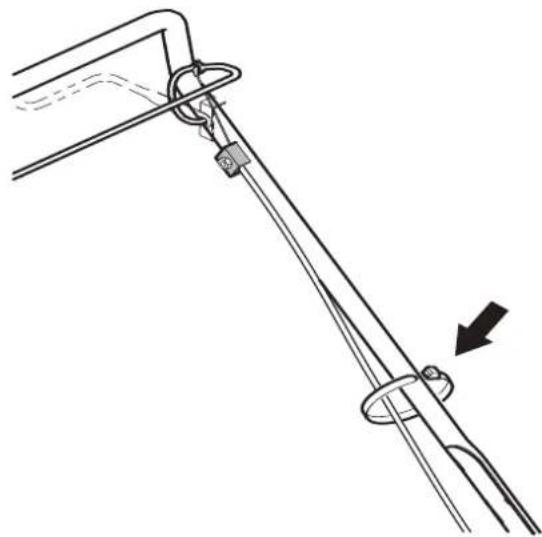

Kinnitage kaablid rihmade abil käepideme kulge. Vältinga kaabite kinnitamisel nende liigset pingutamist.

Seaded

Käepideme kõrgus

• Keerake alumised hoovad lahti.

• Seadistage korgus sobivaks. Keerake hoovad korralikult kinni.

Niitmiskörgus

MÄRKUS! Ära seadista niitmiskörgust liiga madalaks, kuna ebatasasuste korral voivad loiketerad käia kungaste vastu.

Körgema liokekorguse valimiseks liigutage hooba taha, madalama valimiseks ette.

Koguja

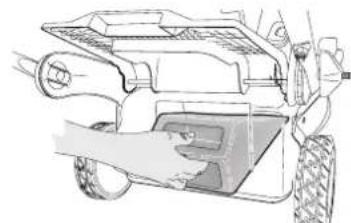

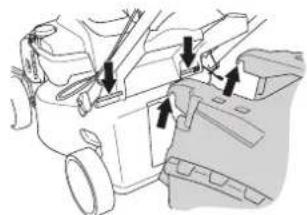

Kinnitage kogumiskott

Kinnitage konksud raami ülemise serva külge.

Kinnitage kogumiskoti pohi valjaliskeava kulge.

• Tõstke väljaliske kaitse üles, et multšikork paigaldada/ eemaldada.

Oli lisamine

• Olipaak on tarnimisel tuhi. Oli tuleb lisada aeglaselt. Vaadake juhiseid osast Hooldus. Mootorioli vahetatakse esimest korda parast 5 tootundi.

Uldised napunaited

ETTEVAATUST! Kui mootor tootab suletud voi halva ohutusega ruumis, voib seade pohjustada lambumissurma voi vingugaasimurgistuse.

Kütus ja kutuseaurud on väga tuleohtlikud ning voivad pohjustada ohtlikke kahjustusi sissehingamisel voi nahale sattumisel. Olge ettevaatlik kutuse käsitsemisel ning hoolitsege selle eest, et te käsitseksite kutust*hasti ðhustatavas kohas.

Mootori heitgaasid on kuumad ja voivad sisaldada sādemeid, mis voivad tekitada tulekahju. Selleparast āra kāivita seadet kunagi ruumis sees ega tuleohtlike materjalide ligidal!

Arge suitsetage kutuse lahedal ega pange sinna kuumi esemeid.

Küttesegu

MÄRKUS! Seadmele on paigaldatud neljatakimootor. Jägige, et mootoris oleks alati piisavalt öli.

Bensiin

• Kasuta kvaliteetset plii- voi pliivaba bensiini.
• Soovituslik madalaim oktaanary on 90 (RON). Kui te tootate 90st madalama oktaanarvuga kutusega, tekib mootori kuumenemine. See voib mootorit kahjustada ja pohjustada tosiseid mootoririkkeid.
• Kui on saadaval keskkonnasaastlikku, nn. alkulaatkutust, tuleb seda kasutada.

Mootoriōli.

MÄRKUS! Kontrolle enne muruniiduki käivitamist olitaset.
Liiga madal olitase voib pōhjustada tõsiseid
mootorikahjustusi. Vaadake juhiseid peatükist „Hooldus".

Mootorioli vahetatakse esimest korda parest 5 tootundi. Tehniliste andmete peatukist leiate juhised sobiva oli valimiseks. Arge kasutage kahetaktimootori oli.

Tankimine

ETTEVAATUST! Seiska mootor ning lase sel enne tankimist moni minut jahtuda.

Bensiini mahaloksumise valtimiseks kasutage kutuse lisamisel alati bensiinikanistrit.

Kütuse lisamisel ava kork ettevaatlikult,
et üleröhk saaks aeglaselt vaheneda.

Puhkke kütusepaagi korgi umbrus puhtaks.

Pārast kūtuse lisamist pinguta korki hoolikalt. Hooletus voib pōhjustada tulekahju.

Enne käivitamist vii seade vähemalt 3
meetri kaugusele kutuse lisamise paigast.

Ara käivita seadet:

Kui kutus voi mootorioli on tilkunud masinale, kuivata koik pritsmed ja lase bensiinijaakidel aurustuda.
- Kui kutust on sattunud Su kehale voi riietele, vaheta riided. Pesu puhtaks kehaosad, kuhu on sattunud kutust. Pesvee ja seebiga.
Kui seadmest pihkub kutust. Kontrolli korraparaselt, et kutust ei lekiks kutusepaagi korgi vahelt voi voolikust.

Transport ja hoiustamine

• Ara hoia seadet ega kutust seal, kus pihkumise korral kutuseaurud voivad kokku puutuda sādemete vōi lahtise tulega, nait. masinate, elektrimootorite, releede, lulitite, soojaekestatelde jt. seadmete laheduses.
• Hoia ja transpondi kutust selleks ettenahtud nous.

• Lase kutuse- ja olipaak taesti tuhjaks, enne kui jatad seadme pikaks ajaks seisma. Palu lahimast bensiinijaamast abi sobiva paiga leidmisel vana kutuse ja oli jaoks.

Isiklik ohutusvarustus

Seadmega tootamisel tuleb kasutada ettenahtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei valista onnetusi, kuid vahendab vigastuse astet. Palu seadme muujalt abi sobiva varustuse valimisel.

Kasuta alati:

Kui muratase ületab 85 dB piiri, kasutage körvaklappe.
Vastupidavad, mittelibisevad jalatsid.
Tugevad pikad puksid. Ara kanna luhikesi pukse voi sandaale ega ole paljajalu.
Vajadusel tuleb kasutada kindaid, naiteks loikeosa paigaldamisel, kontrrollimisel ja puhastamisel.

Uldised ohutuseeskirjad

Selles osas kirjeldatakse pōhilisi ohutusjuhiseid seadme kasutamisel. See teave ei saa kunagi asendada professionaalseid oskusi ega kogemusi.

• Loe käsitsemisopetus põhjalikult labi, et koik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.
• Arge unustage, et seadme operator vastutab seadmest tingitud ohtude ning onnetuste ning varaliste kahjude eest.
• Seade tuleb puhas hoida. Sildid ja kleebised peavad olemataielikult loetavad.

Kōiki olukordi, mis vōivad seadme kāitamisel ette tulla, ei ole voimalik kirjeldada. Olge alati ettevaatlik ja lahtuge tervest moistusest. Kui satute ebaturalisena tunduvasse olukorda, lopetage too ning otseige asjatundlikku abi. Pöörduge edasimuüja, hoolduskeskuse vōi kogenud kasutaja poole. Årge uritage teha midagi, milles te ei ole kindel!

ETTEVAATUST! Seade tekitab tööttades elektromagnetvälja. Teatud tingimustel voib väli hairida aktiivsete vöi passivsete meditsiniliste implantaatide tödd. Tõsiste vöi surmaga loppevate kahjustuste riski vähendamiseks soovitame meditsinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nôu omarsti ja implantaadi valmistajaga.

ETTEVAATUST! Vääral vöi hooletul kasutamisel vöib seade olla ohtlik, pöhjustada raskeid vigastusi vöi kasutaja ja teiste inimeste surma.

Arge lubage seadet kasutada voi hooldada valjaoppeta inimesi voi lapsi.

Ohutuse tagamiseks taleks fuusilise voi vaimse puudega voi terviserikkega inimestel seadet kasutada vaid jarevalve all.

Ara luba kellelgige seadet kasutada enne, kui oled kindel, et ta on kasutamisopetuse sisust aru sanud.

Arge tootage seadmega, kui te olete vasinud, ravimite voi alkoholi moju all, ms voivad mojutada teie otstamisvoimet, nagemist ja keha valitsemist.

ETTEVAATUST! Kooskolastuseta muudatused ja mitteoriginaalosad voivad pohjustada ohtlikke kahjustusi nii kasutajale endale kui juresviibijaile. Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata.

Arge ehitage seadet ringi, nii et see enam ei vasta tehase originaalmudelile ega vo'tke ka kasutada sellist seadet, millest voib arvata, et keegi on selle umber ehitanud.

Ara kasuta vigastatud seadet. Kontrolli ja hoolda seadet korraparaselt, nagu käsitlemisopetuses noutud. Teatud hooldust tohib teha ainult vastava valjaoppe saanud spetsialist.

Kasuta alati originalo.

Töoplatsi ohutus

• Enne niitmise alustamist tuleb murult eemaldada oksad, raod, kivid jne.
• Lõikeosaga kokku puutuvad objektid võivad öhku paiskudna ng tabada inimesi või esemeid. Hoidke körvalised isikud ja loomad ohutus kauguses.
• Arge kunagi kasutage seadet halva ilmaga, eriti udu, vihma, niiskete voi margade tootingimuste, tugeva tuule, liigse kulma ning pikseohu korral jms oludes. Kulma ilmaga tootamine on vaga visitav ja Sellega kaasneb muid ohte, nagu liber maapind.
• Kontrollige umbrust ja veenduge, et miski ei saa hairida teie kontrolli seadme üle.

• Ettevaust juurte, kivide, okste, aukude, kraavide jms.
  Körges rohus voib takistusi mitte mängata.

• Nõlvade niitmine võib olla ohtlik. Ära kasuta muruniidukit väga järskudel nõlvadel. Muruniidukit ei tohi kasutada suurema kalde kui 15 kraadi korral.
  Kallakul peab kaik kulgema nõlvakaldega risti. Möoda nõlva üles ja alla kääia on palju raskem.

• Ettevaatust nurkade ja vaatevalja varjavate objektide laheduses.

Tööohutus

• Muruniiduk on ette nahtud üksnes muru niitmiseks.
  Seadme mitteotstarbekohane kasutamine on keelatud.
  Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.
• Ara kunagi käivita muruniidukit enne, kui lōiketera ja koik katted on korrektset paigaldatud. Vastasel korral vöib lōiketera lahti tulla ning pöhjustada vigastusi.
• Valdi loiketera looke vastu voorkehi nagu kivid, pujuured voi muu sarnane. Selle tagajrjel voib loiketera nuriks mutuda ning mootorivoll koverduda. Kover telg toob kaasa tasakaalu kadumise ja tugeva vibratsioni, millega kaasneb loiketera eemaldumise oht.
• Pidurihoob ei tohi masina too ajal olla pusivalt kinnitatud käepideme kulge.
• Aseta muruniiduk stabilisele tasasele aluspinnale ja käivita see. Jälg, et löketera ei satuks kontakti maapinna voi muude esemetega.
• Liikuge alati seadme taga. Jälgige, et rattad puudutaksid maad ning hoidke niites kahe käega käepidemest kinni. Hoidke käed ja jalad liikuvatest teradest eemal.
• Arge kallutage tootava mootoriga seadet.
• Masinat too ajal enda suunas tommates tuleb olla aarmiselt tahelepanelik.
• Ara kunagi tosta voi kanna muruniidukit, kui selle mootor on käivitatud. Kui pead muruniidukit tõstma, seiska kõigepealt mootor ning eemalda süutekaabel süutekünlalt.
• Arge niitke muru tagurpidi liikudes.
• Masina viimisel üle ala, mida ei niideta (nt kruusatee, kivi, kiviklibu, asfalt jne), tuleb mootor seisata.
• Ara kunagi jookse tootava masinaga. Muruniidukiga tuleb alati tootada kies.
• Enne niitmiskorguse muutmist seiska mootor. Arge seadistage, kui mootor tootab.
• Mitte kunagi arge jatke toottava mootoriga seadet jarelevalteta. Lulitage mootor valja. Veenduge, et loikeosa on lopetanud poorlemise.
  Kui puutete seadmega vastu mingit körvalist eset voi kui vibratsionl lakkab, katkestage kohe too ja lulitage seade valja. Votke sutejuhe sutekuunla kuljest lahti. Kontrollige, kas seade pole saanud kahjustusi. Parandage vajadusel.

Pöhiline lõikamistehnika

• Parima tulemuse saavutamiseks kasutage alati teritatud tera. Nuri tera loikab ebauhtlaselt ning rohuliblede loikepind tombub kollaseks.
• Ara kunagi niida rohkem kui 1/3 muru pikkusest. See kehtib eriti kuiivadel perioodidel. Niida koigepealt suure niitmiskorgusega. Seejarel kontrolli tulemust ja langeta korgus sobiva tasemeni. Kui muru on eriti korge, soida aeglaselt ja niida kaks korda.
• Niitke iga kord erinevas suunas, et valtida triipude tekkimist murule.

Transport ja hoiustamine

• Vedamiseks kinnitage seadme osad alati kindlalt, et valtida vedamise kaigus voimalikke kahjustusi ja onnetusi.
• Hoidke seadet suletud ruumis, lastele ning körvalistele isikutele kattesaamatus kohas.
• Hoidke seadet ja selle lisatarvikuid kuivas ja kulma eest kaitstud kohas.
  Kütuse vedamise ja hoidmise kohta vt peatükki „Kütuse käsitsmine".

Käivitamine ja seiskamine

Enne käivitamist

ETTEVAATUST! Loe käsitsemisopetus pöhjalikult läbi, et koik eeskirjad oleksid täiesti arusaadavad, enne kui sedet kasutama hakkad.

Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

• Vaata, et toöpiirkonnas poleks võöraid isikuid.
• Hooldage iga paev. Vaadake juhiseid peatukist „Hooldus".
  Jälgj. kas suutekaabel on korralikult suutekünlal.

Käivitamine

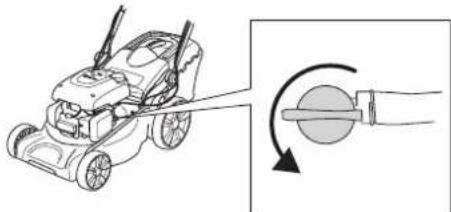

Avage kutuseklapp.

Mootorit käivitades tuleb pidurikäepide hoida vastu seadme käepidet.

Seiske seadmetaga.
Vötke käivitikaepidermest kinni, tōmmake kāivitusnöör parema kaega aeglaselt valja. kuni tunnete vastupanu (kāiviti hambad haakuvad). Tōmmake hooga, nii et mootor kāivitub. Kāivitusnöör ei tohi kerida kæ umber.

Ajam

• Ajami käivitamiseks vajutage edasivehooba käepiderne poole.

• Enne masina enda poole tombamist vabastage ajam ja lukake masinat umbes 10 cm edasisuunas.

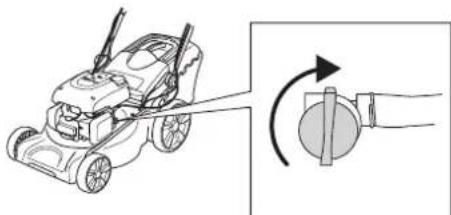

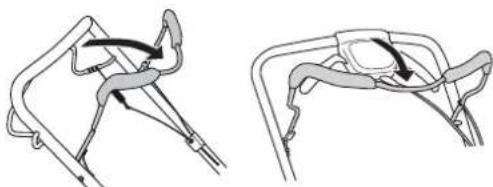

Seiskamine

Mootor seiskub, vabastades mootoripiduri hoova.

• Sulgege kutuseklapp.

HOOLDUS

Uldised napunaited

ETTEVAATUST! Seadme kasutaja voib teha ainult selliseid hooldamis- ja korrastustoid, mida on kirjeldatud kaesolevas kasutusjuhendis. Keerukamate toode tegemiseks tuleb poorduda tookotta.

Kontrolli ja/voi hooldust tuleb teha valja lulitatud mootoriga. Valtimaks soovimatut kaivitumist, eemaldage siutejuhe siutekuunlalt.

Kui seadet ei hooldata oigesti ja
korraparaselt ja seadet ei paranda
asjatundja, voib seadme tooiga liheneda
ja tekkida oht onnetuste tekkeks.
Lisateabe saamiseks vota uhendust
lāhma hooldustökojaga.

TÄHELEPANU! Masina kallutamisel jälgige, et öhufilter jäks kõige körgemale.

Hooldusskeemil on naha, millised seadme osad hooldust vajavad ning milliste vaheaegade tagant hooldustoid tuleb teha. Vahejad on arvutatud eeldusel, et sedet kasutatakse iga paev, ning need voivad vastavalt kasutussagedusele erineda.

Enne käivitamist	Iganädalane hooldus	Igakuine hooldus
Üldkontroll Süutekünlndlad Öhufilter
Välispidine puhasstus	Summuti* Kütuses	üsteem
Öli tase.
Löikeseade
Löiketerakate*

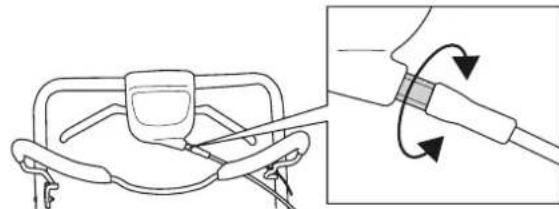

Sidurikaabli seadistamine
Mootoripiduri hoob*

*Vaadake juhiseid peatükist „Seadme ohutusvarustus".

Uldkontroll

• Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud.

• Harja muruniiduk lehtedest, murust ja muust sarnasest puhtaks.
• Åra kasuta masina puhastamiseks survepesu.

• Åra kunagi pritsi vett otse mootorile.

• Puhasta käiviti ðhuimemisava. Kontrolli käivit ja selle nöori.

• Löiketerakatte alt puhastamisel keera masina süutekuunal ülespoole. Tuhendage bensiinipaak.

Oli tase

Olitaseme kontrollimisel peab muruniiduk seisma tasasel aluspinnal. Kontrolli olitaset mootevardaga olipaagi korgi kuljes.

Eemaldage olipaagi kork ning puhkke olivarras puhtaks.
- Pange olivarras uesti paaki.
Kui olitase on modal, lisa mootorioli kuni olivarda ülemise tasemeni.

Löikeseade

• Kontrolli liokeosa seisukorda, et seal poleks vigastusi voi pragusid. Vigastatud voi pragudega liokeosad tuleb valja vahetada.
• Jälgj, et Sul oleks alati hösti teritatud ja öigesti tasakaalustatud loiketera.

TAHELEPANU! Pärast teritamist tuleb Iöiketerasid tasakaalustada. Terade tasakaalustamist, vahetamist voi teritamist tuleb teha toökojas.

Kui niiduk soidab takistuse otsa ja liketerad lahevad katki, tuleb need vahetada. Laske hoolduskeskuses hinnata, kaste ra saab teritada voi tuleb see valja vahetada.

Terade vahetamine

ETTEVAATUST! Kasuta lõikevarustuse teenindamisel ja hooldamisel alati tugevaid kindaid. Lõiketerad on väga teravad ning lõikekahjustused voivad tekkida väga kergesti.

Lahti vötmine

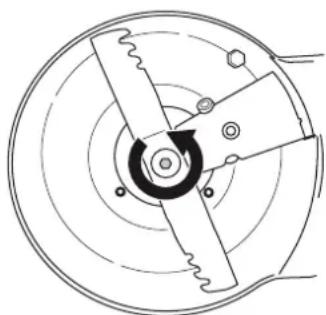

Keera lahti polt, mis hoijia lioketera.

Eemaldage vana tera. Kontrollige, et tera kinnitus oleks terve. Kontrolli ka. kas loiketera polt on terve ja mootorivoll ei ole kover.

Koostamine

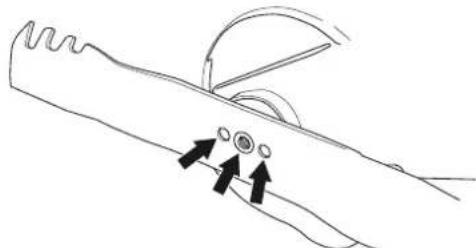

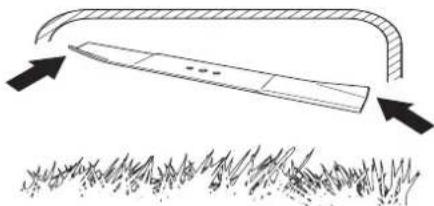

• Tera tuleb paigaldada nii, et nurga all olevad otsad on suunatud üles katte poole.

Jalggi, et liketera on teljel oigesti keskel.

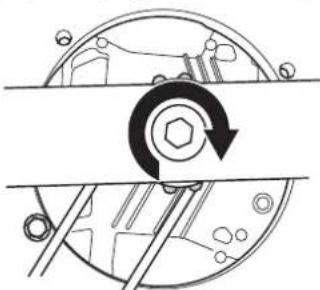

Paigalda seib ja kruvi polt korralikult kinni. Polt tuleb pingutada pingutusmomendiga 45-60 Nm.

Keerake tera kæga, veendumaks, et see pörleb vabalt.
- Proovikäivitage seade.

TAHTISI!

Olge alati ettevaatlik ja lahtuge tervest moistusest. Valtige olukordi, millega te ei pruugi toime tulla. Kui te pärast selle juhendi labilugemist tunnete veel ebakindlust, kusige enne jatkamist nou asjatundjalt. Vötke ühendust volitatud toökojaga.

Kasutage alati ainult originaalvaruosi. Lisateabe saamiseks vaadake jaotist "Tehnilised andmed".

Süutekuünlad

MARKUS! Kasuta alati soovitatud suutekuunla tuupi! Vale suutekuunal viob vigastada kolbi voi silindrit.

Kui seadme voimsus on väike, käivita on raske voi seade tootab tuhikäigul ebauhtlaselt, kontrollige alati köigepealt, kas sutekuunal on korras, enne muude abinoude rakendamist.

Kui sutekuunal on must, puhistage see ning kontrollige, et elektroodide vahe oleks 0,5 mm. Vajaduse korral vahetage valja.

Sidurikaabli seadistamine

Tappisreguleerige trossi reguleerkruvi kasutades.

Ohufilter

Eemalda ohuifiltri kaitse ja demonteeri ohuifilter.
- Pikemat aega kasutad ×hujilrit ei saa enam taiesti puhtaks. Sellepärast tuleb see korraparaselt uuega asendada. Vigastatud ×hujfilter tuleb kohe välja vahetada.
- Jälgpi paigaldamisel, et ðhufilter on tihedalt vastu filtrioidikut.

Puhastage paberfilter.

• Puhastage filter, koputades seda tasase pinna vastu. Arge kunagi kasutage filtri puhastamiseks bensiiniga lahustit, nt petrooleumi, ega suruohku.

Puhastage vahtkummist filter.

Vötke vahtkummifilter āra. Peske filtrit korralikult leiges seebivees. Pärast pesemist loputage filtrit korralikult puhtas vees. Pigistage filtrit ja pange kuivama. NB! Körge surveya suruðhk voib vahtkummit kahjustada. Pärast puhastamist tuleb filter mootoriīliga sisse ölitada. Puhkige liigne öli āra, surudes puhast riidelappi filtri vastu.

Olivahetus

Tuhjenda kutusepaak.
Keera lahti olipaagi kork.
- Aseta kohale sobiv nou oli kogumiseks.
Lase oi valja. kallutades mootorit nii, et oli voolab taitetoru kaudu valja. Masina kallutamisel jalgige, et ohufilter jaaks koige korgemale. Kusi lahimast bensiinijaamast,kuhu saad araanda kutuse ja mootorioli jagid.
Täitke hea kvaliteediga uue mootoriöiga. Vaadake juhiseid peatukist "Tehnilised naitajad".

Kütusesüsteem

• Kontrollige, kas paagi kaas ja tihend on korras.
• Kontrollige kutusevooolikut. Vajadusel vahetage.

Tehnilised andmed

	M46-160AWRPX	M53-160AWRPX	M53-190AWRPX
Mootor
Mootori tootja Honda Honda Honda
Silindri maht, cm3	160 160 187
Kiirus, rpm 2900 2900 2900
Mootori nimivöimsus, kW (vt märkus 1) 2,9 2,9	3,4
Süütesüsteem
Süütekünlad NGK BPR6ES NGK BPR6ES NGK BPR6ES
Elektroodide vahe, mm 0,5 0,5 0,5
Kütuse-/määrissüsteem
Bensiinipaagi maht, I 0,9 0,9 0,9
*Mootoriöli	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30
Kaal
Seade tühjade paakidega, kg 34 38 39
Mūraemission (vt. märkust 2)
Mūra vōimsustase, dBA 95 98 98
Mūra vōimsustase, garanteeritud LwA dBA 96 98	98
Mūratase (vt. märkust 3)
Mūrarōhutase kasutaja körva juures, dB (A) 81 84	84
Vibratsionitase, a hveq (vt. märkust 4)
Käepide, m/s2	8,77	8,36	9,39
Löikesüsteem
Niitmiskörgus, mm	30-80	30-70	30-70
Töölaius, cm	46 53 53
Tera	PX3	PX3	PX3
Tootenumber 5802592-02 5802584-02	5802584-02
Kogumiskoti maht, liitrit	50 60 60

1. markus: Mootori naidatud vāimsusklass on antud mootorimudeli järgi toodetud tuūpmootori keskmine netovāimsus (kindla pörete arvu juures), mōdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulud mootoritel vöib see vaartuspisut erineda. Seadmele paigaldatud mootori tegelik efektivvāimsus oleneb tökiirusest, keskkonnatingimustest ja muudest teguritest.
2. markus: Umbritsevasse keskonda leviva mura voimsus (Lw), moedetud vastavalt EUDirektivile 2000/14/EU.
3. markus: Helirohutase standardi ISO 5395:2013 järgi. Helirohutase me kohta toodud andmete statistiline dispersion (standardhälve) on 1,0 dB (A).
4. markus: Vibratsionitase standardi ISO 5395:2013 jargi. Vibratsionitiseme kohta toodud andmete tuupiline statistiline dispersion (standardhalve) on 0.2m / s^2
   *Kasutage kvaliteedi SJ voi korgema kvaliteedi mootorioli. Vaadake mootori tootja juhendis olevat viskoossuste tabelit ja valige vastavalt oodatabave valiskeskkonna temperatuurile sobivaim viskoossus.

EÜ kinnitus vastavusest

Husqvarna AB kannab ainuvastutust jargmiste fikseeritud loiketeradega rootornidukimudeli(te) eest:

McCulloch M46-160AWRPX, M53-160AWRPX, M53-190AWRPX

seerianumbritega alates 2016. aastst ja uuemad. Mudelinumber on selgelt margitud andmeplaadile koos aastaarvu ja sellele jargneva seerianumbriga.

Ulalkirjeldatud availuse objekt vastab järgmistes nõukogu direktiivides toodud nõutele:

2006/42/EU, masinadirektiiv, 17. mai 2006.
2014/30/EL, elektron magnetilise uhilduvuse direktiv, 26. veebrar 2014.
2000/14/EU, müradirektiiv, 8. mai 2000.
2005/88/EU, millega muudetakse direktiivi 2000/14/EU, 14. detsember 2005.

Deklareeritud helitaseme värtused on toodud kasutusjuhendi tehniliste andmete lehel.

Järgitud on alljärgnevaid standardeid:

ISO5395-1&2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982;

Vastavuse hindamise menetlus, lisa VIII.

1. aprill 2016

John Thompson. EUAP toote- ja turundusjuht.

(Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni eest vastutaja.)

Simbolu nozime

BRIDINAJUMS! Nepareizi vai paviri s lietota masina var but bistams darbariks, kas var lietotajam vai citiem izraisit nopietnas traumas vai naes gadijumus.

Ludzu izlasiet so lietoanas pamacibu uzmanigi un parliecinaties, ka pirms masinas lietoanas esat visu sapratis.

Pärliecinieties, kanepiederosas personas un dzivnieki neatrodas jusu darba teritorija.

Noversiet nejauu masinas ieslegsanos, iznemot lauka aizdedzes vad no aizdedzes sveces.
