KASUTUSJUHEND CET 42 MCCULLOCH

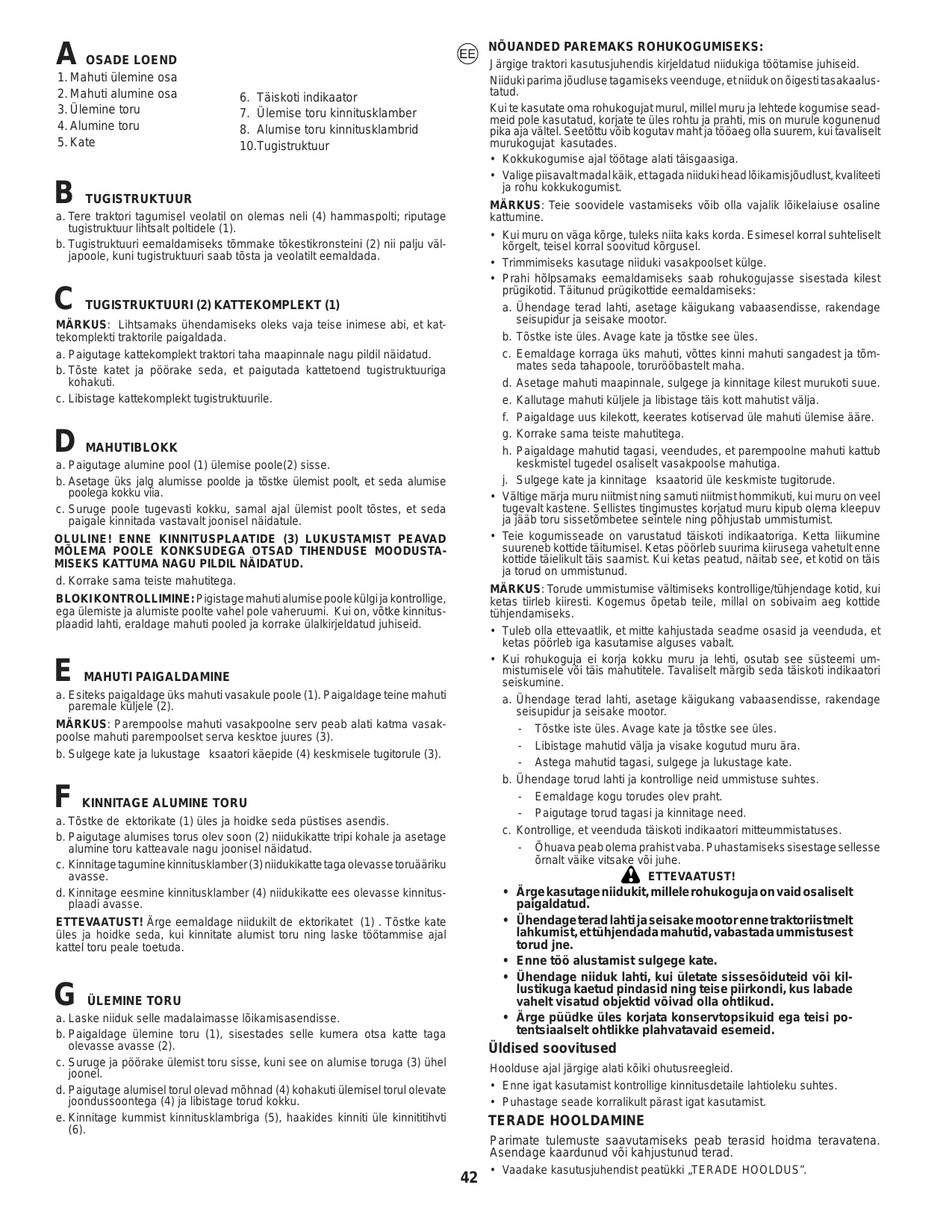

1. Mahuti ülemine osa

Järgige traktori kasutusjuhendis kirjeldatud niidukiga töötamise juhiseid. Niiduki parima jõudluse tagamiseks veenduge, et niiduk on õigesti tasakaalustatud. Kui te kasutate oma rohukogujat murul, millel muru ja lehtede kogumise seadmeid pole kasutatud, korjate te üles rohtu ja prahti, mis on murule kogunenud pika aja vältel. Seetõttu võib kogutav maht ja tööaeg olla suurem, kui tavaliselt murukogujat kasutades.

• Kokkukogumise ajal töötage alati täisgaasiga.
• Valige piisavalt madal käik, et tagada niiduki head lõikamisjõudlust, kvaliteeti ja rohu kokkukogumist.

6. Täiskoti indikaator

7. Ülemise toru kinnitusklamber

8. Alumise toru kinnitusklambrid

10.Tugistruktuur TUGISTRUKTUUR MÄRKUS: Teie soovidele vastamiseks võib olla vajalik lõikelaiuse osaline kattumine.

• Kui muru on väga kõrge, tuleks niita kaks korda. Esimesel korral suhteliselt kõrgelt, teisel korral soovitud kõrgusel.
• Trimmimiseks kasutage niiduki vasakpoolset külge.
• Prahi hõlpsamaks eemaldamiseks saab rohukogujasse sisestada kilest prügikotid. Täitunud prügikottide eemaldamiseks: a. Ühendage terad lahti, asetage käigukang vabaasendisse, rakendage seisupidur ja seisake mootor. b. Tõstke iste üles. Avage kate ja tõstke see üles. c. Eemaldage korraga üks mahuti, võttes kinni mahuti sangadest ja tõmmates seda tahapoole, torurööbastelt maha. d. Asetage mahuti maapinnale, sulgege ja kinnitage kilest murukoti suue. e. Kallutage mahuti küljele ja libistage täis kott mahutist välja. f. Paigaldage uus kilekott, keerates kotiservad üle mahuti ülemise ääre. g. Korrake sama teiste mahutitega. h. Paigaldage mahutid tagasi, veendudes, et parempoolne mahuti kattub keskmistel tugedel osaliselt vasakpoolse mahutiga. j. Sulgege kate ja kinnitage ksaatorid üle keskmiste tugitorude.
• Vältige märja muru niitmist ning samuti niitmist hommikuti, kui muru on veel tugevalt kastene. Sellistes tingimustes korjatud muru kipub olema kleepuv ja jääb toru sissetõmbetee seintele ning põhjustab ummistumist.
• Teie kogumisseade on varustatud täiskoti indikaatoriga. Ketta liikumine suureneb kottide täitumisel. Ketas pöörleb suurima kiirusega vahetult enne kottide täielikult täis saamist. Kui ketas peatud, näitab see, et kotid on täis ja torud on ummistunud. a. Tere traktori tagumisel veolatil on olemas neli (4) hammaspolti; riputage tugistruktuur lihtsalt poltidele (1). b. Tugistruktuuri eemaldamiseks tõmmake tõkestikronsteini (2) nii palju väljapoole, kuni tugistruktuuri saab tõsta ja veolatilt eemaldada.

TUGISTRUKTUURI (2) KATTEKOMPLEKT (1) MÄRKUS: Lihtsamaks ühendamiseks oleks vaja teise inimese abi, et kattekomplekti traktorile paigaldada. a. Paigutage kattekomplekt traktori taha maapinnale nagu pildil näidatud. b. Tõste katet ja pöörake seda, et paigutada kattetoend tugistruktuuriga kohakuti. c. Libistage kattekomplekt tugistruktuurile.

MAHUTIBLOKK a. Paigutage alumine pool (1) ülemise poole(2) sisse. b. Asetage üks jalg alumisse poolde ja tõstke ülemist poolt, et seda alumise poolega kokku viia. c. Suruge poole tugevasti kokku, samal ajal ülemist poolt tõstes, et seda paigale kinnitada vastavalt joonisel näidatule.

OLULINE! ENNE KINNITUSPLAATIDE (3) LUKUSTAMIST PEAVAD

MÕLEMA POOLE KONKSUDEGA OTSAD TIHENDUSE MOODUSTAMISEKS KATTUMA NAGU PILDIL NÄIDATUD. d. Korrake sama teiste mahutitega. MÄRKUS: Torude ummistumise vältimiseks kontrollige/tühjendage kotid, kui ketas tiirleb kiiresti. Kogemus õpetab teile, millal on sobivaim aeg kottide tühjendamiseks.

• Tuleb olla ettevaatlik, et mitte kahjustada seadme osasid ja veenduda, et ketas pöörleb iga kasutamise alguses vabalt.
• Kui rohukoguja ei korja kokku muru ja lehti, osutab see süsteemi ummistumisele või täis mahutitele. Tavaliselt märgib seda täiskoti indikaatori seiskumine. a. Ühendage terad lahti, asetage käigukang vabaasendisse, rakendage seisupidur ja seisake mootor. - Tõstke iste üles. Avage kate ja tõstke see üles. - Libistage mahutid välja ja visake kogutud muru ära. - Astega mahutid tagasi, sulgege ja lukustage kate. b. Ühendage torud lahti ja kontrollige neid ummistuse suhtes. - Eemaldage kogu torudes olev praht. - Paigutage torud tagasi ja kinnitage need. c. Kontrollige, et veenduda täiskoti indikaatori mitteummistatuses. - Õhuava peab olema prahist vaba. Puhastamiseks sisestage sellesse õrnalt väike vitsake või juhe. ETTEVAATUST! BLOKI KONTROLLIMINE: Pigistage mahuti alumise poole külgi ja kontrollige, ega ülemiste ja alumiste poolte vahel pole vaheruumi. Kui on, võtke kinnitusplaadid lahti, eraldage mahuti pooled ja korrake ülalkirjeldatud juhiseid.

a. Tõstke de ektorikate (1) üles ja hoidke seda püstises asendis. b. Paigutage alumises torus olev soon (2) niidukikatte tripi kohale ja asetage alumine toru katteavale nagu joonisel näidatud. c. Kinnitage tagumine kinnitusklamber (3) niidukikatte taga olevasse toruääriku avasse. d. Kinnitage eesmine kinnitusklamber (4) niidukikatte ees olevasse kinnitusplaadi avasse.

• Ärge kasutage niidukit, millele rohukoguja on vaid osaliselt paigaldatud.
• Ühendage terad lahti ja seisake mootor enne traktoriistmelt lahkumist, et tühjendada mahutid, vabastada ummistusest torud jne.
• Enne töö alustamist sulgege kate.
• Ühendage niiduk lahti, kui ületate sissesõiduteid või killustikuga kaetud pindasid ning teise piirkondi, kus labade vahelt visatud objektid võivad olla ohtlikud.
• Ärge püüdke üles korjata konservtopsikuid ega teisi potentsiaalselt ohtlikke plahvatavaid esemeid. ETTEVAATUST! Ärge eemaldage niidukilt de ektorikatet (1) . Tõstke kate üles ja hoidke seda, kui kinnitate alumist toru ning laske töötammise ajal kattel toru peale toetuda.

ÜLEMINE TORU a. Laske niiduk selle madalaimasse lõikamisasendisse. b. Paigaldage ülemine toru (1), sisestades selle kumera otsa katte taga olevasse avasse (2). c. Suruge ja pöörake ülemist toru sisse, kuni see on alumise toruga (3) ühel joonel. d. Paigutage alumisel torul olevad mõhnad (4) kohakuti ülemisel torul olevate joondussoontega (4) ja libistage torud kokku. e. Kinnitage kummist kinnitusklambriga (5), haakides kinniti üle kinnititihvti (6). Üldised soovitused Hoolduse ajal järgige alati kõiki ohutusreegleid.

• Enne igat kasutamist kontrollige kinnitusdetaile lahtioleku suhtes.
• Puhastage seade korralikult pärast igat kasutamist. TERADE HOOLDAMINE Parimate tulemuste saavutamiseks peab terasid hoidma teravatena. Asendage kaardunud või kahjustunud terad.

ETTEVAATUST! ENNE IGAT HOOLDUST, TEENINDUST VÕI REGULEERIMIST: Vajutage siduripedaal täies ulatuses alla ja rakendage seisupidur. Asetage käigukang/liikumise juhtimise kang vabaasendisse (N). Asetage siduri juhtkang lahti ühendatud asendisse „DISENGAGED”. Keerake süütevõti asendisse “OFF”. Veenduge, et terad ja kõik liikuvad osad on täielikult seiskunud. Ühendage juhe (juhtmed) süüteküünlalt (süüteküünaldelt) lahti ja asetage juhe kohta, kus see ei puutu küünlaga kokku.

• Ärge pange mootorit tööle väikeses ruumis, kuhu võivad koguneda ohtlikud vingugaasi aurud.
• Niitke ainult päevavalguses või hea kunstliku valgusega.
• Enne kui püüate mootorit käivitada, vabastage kõik lõiketerade ühendused ja viige käigukang neutraalasendisse.
• Ärge kasutage rohkem kui 5° kallakutel.
• Pidage meeles, et ei ole olemas sellist asja nagu „ohutu“ kallak. Liikumine rohuga kaetud kallakutel nõuab erilist ettevaatust. Ümbermineku vältimiseks: - vältige järsku peatumist või liikumahakkamist, kui liigute mäest alla; - lülitage sidurit aeglaselt, jälgige, et käik oleks alati sees, eriti mäest alla liikudes; - kallakutel ja järskudel pööretel peaks masina kiirus peaks olema väike; - olge tähelepanelik küngaste ja aukude ning muude varjatud ohtude suhtes; - ärge kunagi niitke kallaku suunas risti, välja arvatud juhul, kui niiduk on selleks otstarbeks ette nähtud.
• Koormaid vedades või raskeid haagiseid kasutades olge ettevaatlik. - Kasutage ainult valmistaja poolt heaks kiidetud järelhaagise kinnitusi. - Vedage ainult selliseid koormaid, mida suudate kindlalt kontrollida. - Ärge pöörake järsult. Tagurdage ettevaatlikult. - Kasutage tasakaalustavaid raskusi või rattakaalu, kui seda kasutusjuhendis soovitatakse.
• Maanteid ületades või nende lähedal töötades jälgige liiklust.
• Peatage lõiketerade liikumine, kui liigute muudelel pindadel peale muru.
• Kui kasutate lisaseadmeid, ärge kunagi väljutage materjali läheduses viibivate inimeste suunas ega lubage inimestel viibida töötava masina lähedal.
• Ärge kunagi kasutage muruniidukit kaitseseadmed on vigastatud või ohutusvahendid ei ole paigaldatud.
• Ärge muutke mootori regulaatori seadeid ega koormake mootorit üle. Kui mootor töötab liiga kiiresti, võib suureneda oht, et inimesed saavad viga.
• Enne juhiistmelt lahkumist: - vabastage ülekandevõll ja laske lisaseadmed alla; - viige käigukang neutraalasendisse ja tõmmake peale seisupidur; - peatage mootor ja võtke võti ära.
• Vabastage lisaseadmed, peatage mootor ja ühendage süüteküünla kaabel/ kaablid lahti või eemaldage süütevõti. - enne takistuste puhastamist või väljaviskeava ummistuste kõrvaldamist; - enne muruniiduki kontrollimist, puhastamist või parandamist; - pärast kõrvalise esemega kokkupuutumist. Kontrollige muruniiduki kahjustusi ja kõrvaldage vead enne taaskäivitamist ja muruniidukiga töötamist; - kui muruniiduk hakkab liigselt vibreerima (kontrollige viivitamatult).
• Masinat transportides või kui seda ei kasutata vabastage lisaseadmed.
• Enne tankimist peatage mootor ja vabastage lisaseadmed; - enne rohukoguja eemaldamist; - enne kõrguse reguleerimist, välja arvatud juhul, kui seda on võimalik teha juhiistmelt lahkumata.
• Vähendage gaasikangi seadet mootori seiskamisel ning kui mootor on varustatud seiskumisventiiliga, keerake kütus kinni pärast niitmise lõppu. ETTEVAATUST! Rohukogumisseadme komponendid kuluvad, kahjustuvad ja halvenevad, mis võib tuua nähtavale liikuvad osad või muuta võimalikuks objektide heitmise. Kontrollige regulaarselt komponente ja vajadusel asendage need tootja poolt soovitatud osadega. HOIUSTAMINE Kui rohukogujat hoiustatakse pikemaks ajaks, puhastage see hoolikalt, eemaldage kogu mustus, rohi, lehed jne. Hoiustage masin puhtas ja kuivas piirkonnas. ETTEVAATUST! Ärge jätke rohtu mahutitesse. Tühjendage mahutid pärast igat kasutamist ja enne seadme hoiustamist. Selle nõude eiramine võib põhjustada spontaanse süttimise, millest võib areneda tulekahju. OHUTUSNÕUDED Juhiistmega muruniidukite ohutu kasutamine TÄHTIS: Antud lõikemasin võib põhjustada käte ja jalgade amputeerimist ning esemed võivad sellest hooga eemale paiskuda. Allpooltoodud ohutusnõuete eiramine võib põhjustada tõsiseid vigastusi või surma.

• Lugege juhised tähelepanelikult läbi. Tutvuge juhtseadiste ja masina õige kasutamisega.
• Ärge lubage kunagi kasutada muruniidukit lastel või isikutel, kes ei tunne kasutusjuhiseid. Kohalike määrustega võidakse reguleerida kasutaja vanust.
• Ärge kunagi niitke, kui läheduses on kõrvalisi isikuid, eriti lapsi ja lemmikloomi.
• Pidage meeles, et inimene, kes niidukiga töötab, vastutab teistele inimestele põhjustatud õnnetuste või õnnetusohu või vara kahjustamise eest.
• Ärge sõidutage muruniidukil inimesi.
• Kõik juhid peaksid püüdma läbida professionaalsel tasemel praktilise väljaõppe. Sellise väljaõppe käigus tuleks rõhutada: - vajadust olla juhiistmega muruniidukitel töötades hoolikas ja tähelepanelik; - kui juhiistmega muruniiduk hakkab kallakust alla libisema, ei ole pidurdades võimalik masinat kontrolli alla saada. Peamised juhitavuse kaotamise põhjused on:

rataste ebapiisav haakumine; liiga kiiresti sõitmine; vale pidurdamine; antud tüüpi masin ei sobi konkreetse ülesande lahendamiseks; ei olda teadlik, milline mõju võib olla pinnasetingimustel, eriti kallakutel; f) haagise vale kinnitamine ja koorma ebaõige jaotus.

• Tulekahjuohu vähendamiseks – enne kasutamist, kütuse lisamisel ja iga niitmiskorra järel – kontrollige ja eemaldage traktorist, niidukist ja kõigi kaitsekatete tagant sinna koguneda võinud niitmisjäägid.
• Niitmise ajal kandke alati tugevaid jalanõusid ja pikki pükse. Ärge töötage niidukiga paljajalu ega lahtistes sandaalides.
• Enne niiduki kasutamist kontrollige põhjalikult tööpiirkonda ja eemaldage kõik esemed, mis võivad niidukilt saadud löögist õhku paiskuda.
• ETTEVAATUST – bensiin on väga tuleohtlik. - Hoidke bensiini ainult selleks ettenähtud anumates. - Tankige ainult vabas õhus ning ärge suitsetage seda tehes. - Lisage bensiini enne mootori käivitamist. Ärge kunagi eemaldage kütusepaagi korki ega lisage kütust, kui mootor töötab või on kuum. - Kui bensiini läks maha, ärge proovige mootorit käivitada, vaid viige niiduk antud piirkonnast eemale ja vältige sädemete tekitamist, kuni bensiiniaurud on hajunud. - Sulgege kõigi paakide korgid korralikult.
• Asendage vigased summutid.
• Enne kasutamist kontrollige alati visuaalselt, et lõiketerad, tera poldid ja lõikeagregaat ei oleks kulunud või vigastatud. Asendage kulunud või vigastatud terad ja poldid, et säilitada tasakaalu
• Mitme teraga niiduki korral olge ettevaatlik, sest ühe tera pöörlemine võib põhjustada teiste terade pöörlemist.

IV HOOLDUS JA HOIUSTAMINE

• Keerake kõik mutrid, poldid ja kruvid korralikult kinni, et niidukiga töötamine oleks ohutu.
• Ärge kunagi hoiustage niidukit, mille kütusepaagis on bensiini, hoones, kus bensiiniaurud võivad kokku puutuda lahtise tule või sädemetega.
• Laske mootoril jahtuda enne niiduki hoiustamist kinnises ruumis.
• Tuleohutuse vähendamiseks hoidke mootor, summuti, aku ja bensiinipaak puhtad murust, lehtedest või liigsest õlist.
• Kontrollige tihti, et murukoguja ei oleks kulunud ega vananenud.
• Asendage kulunud või vigastatud osad.
• Kütusepaaki tuleb tühjendada vabas õhus.
• Mitme teraga niiduki korral olge ettevaatlik, sest ühe tera pöörlemine võib põhjustada teiste terade pöörlemist.
• Kui kavatasete masinat parkida, selle hoiule panna või masina juurest lahkuda, laske lõiketerad alla, välja arvatud juhul, kui kasutate mehhaanilist lukku. HOIATUS Ühendage alati süüteküünla kaabel lahti ja asetage see nii, et kaabel ei saaks süüteküünalt puudutada; nii väldite masina juhuslikku käivitumist, kui valmistate seda ette transportimiseks, reguleerimiseks või remonttööde ajal.

2. Paigaldage tugevdusplaat, nagu on näidatud.Kinnitage komplektis

olevate ümarpeaga poltide ja kraega kontramutritega.

3. Paigaldage alumine kaldtee niiduki külge nii,et tugevdusplaat oleks

liigendi klambrija vedru vahel, nagu on joonisel näidatud.
