GEBRUIKSAANWIJZING UNI_EFP_01 Uniprodo

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen Niet perfect+zijn en Niet bedoeld zich om menselijk vertalers te verwangen. De officièle versie van de gebruikershandleiding is in het Engels. Eventuele verschillen:tussen de vertaalde versie en de originele Engelse versie zich Niet juridisch bindend. Als uvragen heb't over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officièlereferentie.

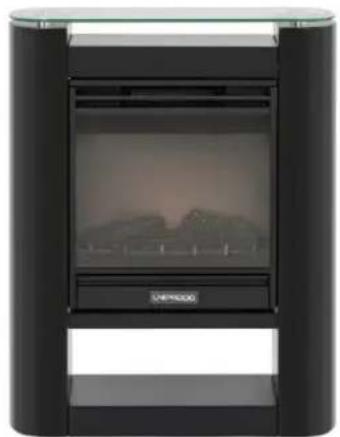

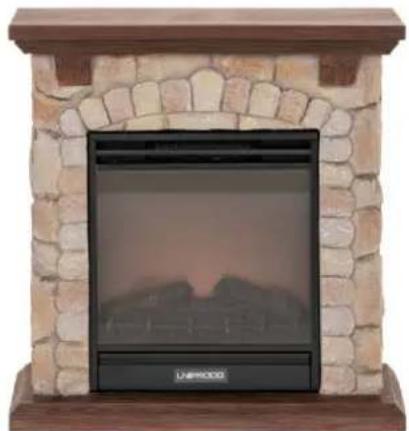

Technische gegevens

Beschrijving parameter Waarde	parameter
Productnaam	Elektrische haard
Model	UNI_EFP_01	UNI_EFP_02	UNI_EFP_03	UNI_EFP_04
Nominale spanning [V~] / frequentie [Hz]	230 / 50
Nominaal vermogen [W]	1800
Beschermingsklasse	1
IP-beschermingsclassificatie	IPX0
Afmetingen [breedte x diepte x hoogte; mm]	610x235x680	655x245x685	620x210x805	535x260x810
Gewicht [kg]	19	19,95	20,3	22,3
Maximale kamergrootte [m²]	18
Temperatuurbereik [°C]	10-30
Vermogensniveauaus	2 (900 / 1800 W)
Luchtstroom [m/s]	0,2
Batterij van de afstandsbediening	CR2025 3V (x1)
Tijdkok [min]	30-540 (9uur)

Dit product is een verwarmingsapparaat dat lijkt op een tradionele open haard, maar dat elektricitieit gebruikt om warmte en sfeer te creeren voor meer gemak, veiligheid en gebruiksgemak.

Installatie

De omgevingstemperatuur mag Niet hoger zichen dan 40^ en de relativie vochtigkeit moet lager zichen dan 85% . Alleen voor gebruik binnenshuis. Zorg voor goede ventilatie in de ruimte waarin het apparaat worden gebruikt. Er要去 minimaal 50 cm afstand zichen tussen de zijkanten van het apparaat en de muur of andere objcten (behalte dechterkant en onderkant). Het apparaat要去 algid worden gebruikt op een vlakke, stabiele, schone, brandveilige en droge ondergrond,uit de buurt van gordijnen, vitrages, meubels en drukbezochte gebieden. Plaats het apparaat zo dat u algid bij de stekker kunt. Het op het apparaat aangesloten netsnoer要去 correct geaard zichen en overeenkomen met de technische geevens op het productetiket.

Wonneer u de afstandsbediening voor de eerste keer gebruikt, verwijdert u het beschemende plastic lipje in de batterijlade (zie het hoofdstuk over het verwangen van de batterijen in de afstandsbediening).

Installatie

A. Hoofdschakelaar (achter een deksel)
B. Bedieningspaneel

KNOP	FUNCTIE	ACTIE & INDICATIE
Aan/uit zetten	AAN: schakelt de functies van het bedieningspaneel in. Schakel het vlameffect in. UIT: schakelt de functies van het bedieningspaneeluit. Schakelt het vlameffectuit.	1. Eén keer drukken. Het indicatielampje gaat branden. De stroom gaat aan. Alle functies ingeschakeld.2. Druk nogmaals, dan gaat het apparaatuit.
(Vlam)Helderheidsaanpassing	Helderheidsregeling:helderheidsniveau van de vlam.	Druk op de knop om hethelderheidsniveau te selecteren. Erkunnen 5helderheidsniveauuwen geselecteerd.
Timer	Timerknop: hiermee(Int)kunt u de timerinstelleningen regelen om de open haard op het geselecteerde tijdstipuit te schaken.Instelbereik van 30 min tot 9 uu.	1. Eén keer drukken. Het indicatielampje gaat branden. Temperatuur is ingesteld op 00.2. Druk nogmaals totdat de gewensteinstalling is bereikt. LED-display toont deinstellenen en het bereik: 00-30 min-1u...9 u.
Temperatuurstijging	Temperatuurregelknop: Aanpassing van de temperatuurverhoging.	1. Wanner de ingestelde temperatuur de gedetecteerde temperatuur overschrijdt, begint het apparaat te verwarmen. 2. Wanner de detectietemperatuur de ingestelde temperatuur bereikt, stopt het apparaat met verwarmen.
Temperatuurdaling	Temperatuurregelknop: Aanpassing van de temperatuurverlaging.	1. Wanner de ingestelde temperatuur de gedetecteerde temperatuur overschrijdt, begint het apparaat te verwarmen. 2. Wanner de detectietemperatuur de ingestelde temperatuur bereikt, stopt het apparaat.

KINDERSLOT

LOC

Houd de knop voor het aanpassen van de helderheid langer dan 6 seconden ingedrukt om de knappen te vergrendelen of ontgrendelen. Er worden "LOC" weergegeven, wat aangeeft dat de knappen vergrendeld zijn. Zodra het vergrendeld is, knippert "LOC" gedurende 6 seconden en verdwijnt dan. Druk op een willekeurige knop en LOC knippert opnieuw. Houd de knop voor helderheidsaanpassing 6 seconden ingedrukt om de knappen te ontgrendelen.

LET OP: deze functie kan alleen op het apparaat zich worden bediend.

De standardtemperatuurweergave is Celsius. Houd de timerknop 3 seconden ingedrukt om de temperatuurweergave van Celsiusaar Fahrenheit te wizigen.

AFSTANDSBEDIERING

Druk op de AAN/UIT-knop (rood) op de afstandsbediening om het vlameffect te starten. De standardinterface worden als volgt weergegeven:

H 0

Het verwarmingsicoon worden weergegeven en het apparaat begint te verwarmen wanner de kamertemperatuur lager is dan de standardinstelling (10^) . Als dit Niet het geval is, wordt het verwarmingsicoon Niet weergegeven en begint het apparaat Niet te verwarmen.

Het klokpictogram knippert odomat de tijd nog Niet is ingesteld. Volg de stappen in "Timerinstelling" om de tijd in te stellen.

De "H10" op het display geeft aan dat de verwarming op hoog vermogen is ingesteld op 10 grades. "L10" geeft aan dat de verwarming op laag vermogen is ingesteld op 10 grades.

De 26C die boven het apparaat staat, betekent 26 graden bij kamertemperatuur.

VERWARMING AAN/UIT

Druk op de knop + of - op de afstandsbediening om de warmte-instelling snel te starten (zelfs als het weekprogramma actief is), als volgt:

• Druk op de knop + of - om de huidige temperatuur op het scherm te bekijken.
• Druk op de knop + of - om de temperatuur maar wens aan te passen. Als de ingestelde temperatuur hoger is dan de door het apparaat gedetecteerde kamertemperatuur, start de verwarming. De verwarming start Niet als de ingestelde temperatuur lager is dan de kamertemperatuur.

Het temperatuurbereik inclusief UIT (verwarming UIT), van 10^ tot 30^ .

Druk in de standardinterface op de MENU-knop op de afstandsbediening om H en een knipperend verwarmingspictogram weer te gehen, Zoals hieronder:

Druk op de OK-knop om de temperatuur in te stellen. De standardtemperatuur is 10^ (50^) . Het worden als volgt weergegeven:

Druk op de + of - knop om de temperatuur aan te passen. Als de ingestelde temperatuur hoger is dan de door het apparaat gedetecteerde kamertemperatuur, start de verwarming. De verwarming start Niet als de ingestelde temperatuur lager is dan de kamertemperatuur.

Druk in de standaardinterface op de MENU-knop om L en het knipperende pictogram wee ter goven, zoals hieronder:

Druk op de OK-knop om de temperatuur in te stellen. De standardtemperatuur is 10^ (50^) . Het worden als volgt weergegeven:

Druk op de + of - knop om de temperatuur aan te passen. Als de ingestelde temperatuur hoger is dan de door het apparaat gedetecteerde kamertemperatuur, start de verwarming. De verwarming start nicht als de ingestelde temperatuur lager is dan de kamertemperatuur.

HELDERHEID (VLAM) AANPASSING

Met holderheidsaanpassing wordt de selectie van het holderheidsniveau van de vlam bedoeld.

Houd in de standardinterface de MENU-knop op de afstandsbediening ingedrukt om de holderheidsregeling te selecteren, totdat er "bri" worden weergegeven en er een pictogram knippert, Zoals hieronder:

Er zich 5 herderheidsniveauaus selecteerbaar. De standardinstelling is 3. 5 is het hoogste niveau, zoals hieronder weergegeven:

REGELMATIGETIMEIMER

Houd in de standardinterface de MENU-knop op de afstandsbediening ingedrukt om de normale timer te selecteren. Het weergegeven "Uur"-pictogram ziet er als volgt UIT:

Druk op de OK-knop om de normale timerinstelling te starten. Druk op de knop + of - om de gewensteijd te selecteren.

De tijdsvolgorde is 00-30 min, 1U, 2U, 3U, 4U, 5U, 6U, 7U, 8U en 9U. De standardinstelling is "00", zoals hieronder weergegeven:

MODUSSELECTIE (SECUNDAIR MENU)

Houd in de standardinterface de MENU-knop op de afstandsbediening ingedrukt om de modus te selecteren. Het worden als volgt weergegeven als "Modus":

Druk op de knop "OK" om het secundaire menu te openen. Het secundaire menu heeft de volgende functies:

MODE drukt op OK om standard OPEN waar teGXeN. Druk op de knop + of - om de gewennen modus te selectoren.

a) Open

Blijf op de knop "MENU" op de afstandsbediening drukken om het modusmenu te selecteren. Druk op OK om te bevestigen en verzolgens op + of - om de functie voor het detecteren van een open raam te openen. Het scherm toont "OPEN" als volgt:

Druk op de OK-knop om te bevestigen en druk verzolgens op de + of - knop om AAN of UIT te selecteren. Druk op de OK-knop om de functie voor het detecteren van open ramen in of uit te schakelen.

Nadat de openraamdetecie is geactiveerd, schakelt het apparaat de verwarming automatisch uit wanner het detecteert dat de kamertemperatuur in 10 minutes met meer dan 4^ is gedaald. De verlaagde temperatuur blijft dan minimaal 20 minutes lang gehandhaafd.

Om de verwarming opnieuw te starten, past u de ingestelde temperatuur aan en drukt u op de OKknop om de instelling te bevestigen. De open raamdetectiefunctie is UIT nadat u de temperatuur opnieuw hebt ingesteld.

b) Tijdsinstelling

Druk in het secundaire menu op de knop + of - om maar deijdinstelling te gaan. Het worden als volgt weergegeven als "TIJD":

Druk op OK om te bevestigen en verwolgens op de knop + of - om een dag te selecteren, dat wil zeggen "D1" voor maandag, "D2" voor dinsdag, "D3" voor woensdag, enzovoort - tot en met D7 (zondag).

Druk op OK om de dag te bevestigen en druk verwolgens op de knop + of - om deijd (uur) in te stellen.

Druk op OK om het uur te bevestigen en druk verwolgens op de knop + of - om deijd verder in te stellen (minutes).

Druk op OK om de tijdsinstalling te bevestigen.

Om de instellenenijdens het gebruik te verlaten, drukt u op de MENU-knop op de afstandsbediening. Als het klokpictogram continu knippert, betekent dit dat deijd is verschoven na een stroomstoring. Het knippert omdat er geenijd is ingesteld.

c) C.RROG (Wekelijkse programmering)

LET OP: deijd要去 worden ingesteld voordat er met programmeren worden begonnen.

Er zijn 4 vooraf ingestelde programme's beschikbaar. Elk programme omvat een tijdsperiode of meerdere tijdsperioden waarin de elektrische haard aan het verwarmen is. Buiten de tijdsblokken staat de elektrische haard uit.

De lootijd van het ene programma kan de lootijd van een ander programma overlappen.

Programma definitie:

• P1 als programma 1:
  Maandag t/m vrijdag vanaf 05:15 uur voor 4 uur verwarming op hoog vermogen, en zaterdag t/m zondag vanaf 06:20 uur voor 4 uur verwarming op laag vermogen.
  P2 als programma 2:
  Maandag t/m vrijdag vanaf 17:45 uur voor 4 uur verwarming op hoog vermogen, en zaterdag t/m zondag vanaf 16:30 uur voor 4 uur verwarming op laag vermogen.
  P3 als programma 3:
  Zaterdag tot zondag vanaf 08:15oor voor 4uur krachtige verwarming.
• P4 als Programma 4:

Zaterdag tot zondag vanaf 16:30 uur: gedurende 4aar verwarming op hoog vermogen. Druk in het secundaire menu op de knop ^+ of - om toegang te krijgen tot de wekelijkke programmering. Deze worden als volgt weergegeven:"ProG":

Druk op de + of - knop om "AAN" of "UIT" te selecteren, wat betekent dat u het weekprogramma in- of uitschakelt.

Druk op OK om te valideren.

Om de instelleningenijdens het gebruik te verlaten, drukt u op MENU.

Om een bestaand weekprogramma te annuleren, selecteert u UIt om het weekprogramma uit te schakelen.

d) D. Handmatige modus (instellingen voor wekelijkke programmering)

Druk in het secundaire menu op de knop + of - om toegang te krijgen tot de handmatige instelling. Er wordt dan "MANU" weergegeven, Zoals hieronder (voort het wijzigen van de inhoud van PROG):

Druk op OK om te valideren en druk verzolgens op de knop + of - om de dag(en) van activering of deactivering van het programme te selecteren.

Druk op + of - om eerst de activeringsdag te selecteren, druk op OK om te valideren;

Druk verzolgens op + of - om de inactiveringsdag te selecteren en druk op OK om te valideren.

Volgend voorbeeld voor het selecteren van maandag als activeringsdag en zondag als inactiveringsdag:

Druk op de + of - knop om het verwarmingsniveau te selecteren. "H" voor verwarming met hoog vermogen en "L" voor verwarming met laag vermogen. Druk op OK om te valideren.

Druk op de + of - knoppen om de gewenste temperatuur in te stellen. Druk op OK om te valideren.

Druk op de knop + of - om het uur van de activeringstijd in te stellen. Druk op OK om te valideren.

Druk op de knop + of - om de Minutes van de activeringstijd in te stellen. Druk op OK om te valideren. Houd er rekening mee dat de minuteninstelling telkens met 5 minutes worden verlengd.

Druk op de knop + of - om de duur van de tijsperiode in te stellen. Druk op OK om te valideren. Houd er rekening mee dat de ingestelde tijsduur telkens met 30 minutes worden verlengd.

De eersteperiode van hetprogramma is nu afgerond. Er staat "CON PX" (bevestigen). LET OP: Het programma kan Niet tot de volgende dag doorlopen. De maximale duur kan dus nicht langer zichn dan middernacht (als de starttijd bijvoorbeeld 20:30 uer is, bedraagt de weergegeven maximale duur 4 uer en de werkelijkke maximale duur 3 uer en 30 minutes).

Om de instelling voor de 2e tijdsperiode voort te zetten, drukt u op OK. Nadat u op OK hebt gedrukt, keert het scherm terug maar de interface voor dagselectie voor de tweede tijdsperiode.

Om de instelling te voltooien, drukt u op de knop + of - om "FINSH" te vinden en drukt u verwolgens op OK om de instelling te voltooien.

Meerdere tijdsperiodes können voor een dag worden gezruikt. Dezelfde tijdsperiode kan voor meerdereragen gezruikt worden.

OPMERKING: Vergeet Niet om bij instellingen onder modusselectie (secundair menu) alttijd op de OK-knop te drukken om de instelling te bevestigen. Er können maximaal 8 tijdsperioden voor een programme worden gezruikt.

Nadat het weekprogramma handmatig is ingesteld, werk het betreffende programma de standaardprogramma-instelling dienovereenkomstig bij.

FABRIKSEINSTELLINGEN HERSTELLEN

Terwijl u de stekker in het stopcontact steekt, maar het apparaat Niet aanzet (hoofdschakelaar in de stand "O" - zet het apparaat Niet aan), houdt u de knop voor het verlagen van de temperatuur 3-6 seconden ingedrukt. U hoort dan een pieptoon. Haalervoigens de stekker uit het stopcontact en schakel het apparaat na 10 seconden weein in om de fabrieksinstelleningen te herstellen.

TEMPERATUURGRENS CONTROLE

Deze kachel is voorzien van een temperatuurbegrenzingsregeling. Als de verwarming een onveiligte temperatuur bereikt, schakelt de verwarming deze automatisch UIT. Om de limietregeling opnieuw in te stellen:

Haal de stekker uithetstopcontact.
Zet de AAN/UIT-schakelaar op het bedieningspaneel op UIT. Wacht 5 minuten.

• Controller de open haard om er zeker van teল dat de ventilatieoppeningen Niet geblokkeerd zich in of verstopt zitten met stof of pluisjes. Als dat het geval is, gebruik dan een stofzuiger om de ventilatieoppeningen schoon te makeen.
• Steek de stekker waar in het stopcontact, terwijl de aan/uit-schakelaar in de UIT-stand ("O") staat.
• Als het probleem zich blijft voordoen,IRST dan uw stopcontact en bedrading door een professional inspectoren.

Onderhoud en verzorging

a) Haal de stekker uit het stopcontact en LAST het apparaat volledig afkoelen voor elke reiniging, afstelling of verranging van accessoires, of als het apparaat Niet worden gebruikt.
Wacht tot de draaiende elementen stoppen.
b) Gebruik alleen nicht-corrosieve reinigingsmiddelden om het oppervlak te reinigen.
c) Bewaar het toestel op een droge, koele plaats, vrij van vocht en directe bloatstelling aan zonlicht.
d) Spuit het apparaat Niet af met een waterstraal en dompel het Niet onder in water.
e) Zorg dat er geen water in het apparaat komt via openingen in de behuizing van het apparaat.
f) Gebruik een zachte doek voor het schoonmaken.
g) Laat de batterij Niet in het apparaat zitten als het langereijd Niet worden gebruikt.
h) Gebruik voor het schoonmaken geen scherpe en/of metalen voorwerpen (bijv. een staalborstel of een metalen spatel) waar dat deze het oppervlaktematerialiaal van het apparatus kan den beschaden.
i) Reinig het apparaat Niet met een zure substantie, middelen voor medische doeleinden, verdunners, brandstof, olie of andere chemische stoffen, waar dit het apparaat kan beschadigen.
j)Metaalreiniging

• Poets het oppervlak op met een zachte doek,licht bevochtigd met een product op basis van citrusolie.
• Gebruik GEEN koperpoets of huishoudelijkke schoonmaakmiddelen,,ondat deze producten de metalen afwerking beschadigen.

k) Glasreiniging

• Gebruik een glasreiniger van goede kwaliteit en droog het grondig af met keukenpapier of een Plainsvrijde doeck.
• Gebruik NOoit schurende reinigingsmiddelen, vloeibare sprays of andere reinigingsmiddelen die krassen op het oppervlak hunnen veroorzaken.

I) Ventilateopeningen

• Gebruik een stofzuiger of plumeau om stof en vuil van de verwarming en de ventilatieoppeningen te verwijderen.
  Maak de buitenkant van de open haard schoon met eenlicht vochtige doek of plumeau.

m) Elektrische en bewegende onderdelen

• De ventilatormotoren zijn in de fabriek gesmeerd en hoeven nicht gesmeerd te worden.
• Elektrische componenten zijn in de open haard geintegreerd en{kunnen nicht door de consument worden onderhoven.

n) Batterij verrangen op afstand

Trek aan het lipje op de batterijlade in de afstandsbediening en schuif de lade eruit.
- Vervang een gebruekte batterij door een(AP). Let hier bij op de juiste polariteit.
Schuif het bakje met de(APiebaterij in de afstandsbediening en deze is wee klaar voor gebruik.

Afvoeren van gebruikte apparaten

Gooi dit apparaat Niet in gemeentelijk afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controller het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, hun overeenkomstig hun markings worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu. Neem contact op met plaatselijk autoriteiten voor informatie over plaatselijk recycling.

Problemen oplossen

Probleem	Mogelijkkeoorzaak	Oplossing
1. Open haard gaat uiten gaat Niet aan.	1. De open haard is oververhient en verilgheidsvoorzieningen heeftveroorzaaktthermische schakelaar om teontkoppelenof de stroomonderbreker inhuis is opengegaan.	1. Reset de schakelaar door dehoofdschakelaar uit te schakelen en te wachten alvorens deze wee in te schakelen of door de stroomonderbrekerte gebruiken.
2.De vlam beweegt Niet.	1.Losse bedrading.2. Vlammotor defect.3. Vlamstaaf op de verkeerdeplaats	1. Controller de bedrading op losseverbindingen.2. Bel een gekwalificeerde servicetechnicusom de vlammotor te verrangen.3. De "vlamstaaf" is Niet op zijnplaats doorruw transport/behandeling van hetproduct. Dit probleem kan eenvoudigworden opgelost door het glas te verwijderen, de haard ondersteboven tetraaien, de schroeven te verwijdersen diede onderste frameplaat vasthouden en devlamstaaf waar op+zijnplaats te zetten.
3 Vlam is Niet zichtaar.	1.De bedrading zit los.	1. Haal de stekker uit het stopcontact encontrollerer de bedrading op losseverbindingen. Repareer of verrang indiennodig.2. Zet de vlamknop op hoog.
4 Logboek is geplaatst en/ofgloeit Niet.	1.De bedrading zit los.	1. Haal de stekker uit het stopcontact encontrollerer de bedrading op losseverbindingen. Repareer of verrang indiennodig.
5 Afstandsbediening	1. Lage batterijspanning.	1. Vervang de batterijen in de
werkt nicht.	2. De besturing is nicht goed gericht. 3. Defecte afstandsbediening en/of sensor.	afstandsbediening. 2. Richt de besturing op de sensor die zich direct après het glazen scherm in het midden van het apparatusaat bevindt, net boven de houtblokken. 3. Vervang de afstandsbediening en/of sensor.
