GEBRUIKSAANWIJZING PTBM 400 B1 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

Stolní vrtačka

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

Algemene beschrijving......61

Omvang van de levering .....61

Beschrijving van de werking......61

Overzicht....61

Veiligheidsvoorschriften ......62

Symbolen en pictogrammen .....63

Algemene veiligheidsinstructies......63

Algemene veiligheidsinstructies voor elektrisch gereedschap ....64

Veiligheidsinstructies voor boormachines....67

Verdere veiligheidsaanwijzingen.....67

Veiligheidsaanwijzingen voor de omgang met de laser....67

Veiligheidsaanwijzingen voor de omgang met batterijen....68

Montage 68

Bediening 69

Installeren 69

Toerental kiezen....69

V-riem controleren ....70

V-riem spannen....70

Boortafel afstellen 70

Boordiepte vooraf instellen....70

Verandering van werktuig ....71

Boren 71

Laser uitlijnen 71

Laserbatterijen inbrengen/vervangen..71

Algemene instructies....72

In- en uitschakelen....72

Werkstukken spannen....72

Verwijderen van blokkades .....72

Reiniging en onderhoud......73

Reiniging 73

Onderhoud 73

Bewaring....73

Transport 73

Afvalverwerking en milieubescherming....73

Reserveonderdelen/Accessoires .74

Foutopsporing....75

Garantie 76

Reparatieservice ....77

Vertaling van de originele CE-conformiteitsverklaring .....294

Explosietekening ....307

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen.

Dit apparaat werd tijdens de productie op kwaliteit gecontroleerd en aan een eindcontrole onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd. Er kan niet uitgesloten worden dat er zich in specifieke gevallen aan of in het apparaat resp. in slangleidingen resthoeveelheden water of smeerstoffen bevinden. Dit duidt niet op een gebrek of defect en is geen reden tot bezorgdheid.

De gebruiksaanwijzing vormt een bestanddeel van dit product.

Ze omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden.

Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruiksdoel

De tafelboormachine is bestemd voor het boren in metaal, hout, kunststof en tegels. Hiervoor kunnen boren met cilindrische schacht en een boordiameter van 1,5 mm tot 13 mm worden gebruikt.

Het apparaat is bedoeld voor doe-het-zelvers. Het werd niet ontworpen voor professioneel continu gebruik.

Het apparaat is niet bestemd voor gebruik door personen jonger dan 16. Jongeren ouder dan 16 jaar mogen het apparaat alleen onder toezicht gebruiken.

De fabrikant is niet aansprakelijk voor schade, die wordt veroorzaakt door verkeerd gebruik of een verkeerde hantering.

Algemene beschrijving

De afbeelding van de belangrijkste functionele componenten vindt u op de voorste en achterste uitklappagina.

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is. Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

• Bodemplaat
• Boortafel
• Kolombuis
• Motorunit
• 3 boorhefarmen
• Beschermkap
• Boorhouder
• Boorhoudersleutel
• Inbussleutel
• Bankschroef
• Laser
• Bevestigingsschroef

- 2 x 1,5 V batterijen, formaat AAA

- 5x Montageschroef

2x Moer

4x Sluitringen

2x Veerring

- Gebruiksaanwijzing

Beschrijving van de werking

De werking van de verschillende bedienings-elementen wordt hieronder beschreven.

Overzicht

1 Afdekking van het drijfwerk

2 Houder voor boorhoudersleutel en inbussleutel

3 Sluitschroef afdekking van het drijfwerk

4 Vastzetmoer motoreenheid

5 Motorunit

6 kolombuis

7 Knevel

8 3 montageschroeven

9 Bodemplaat

10 Vastzetschroef boortafel neiging (niet zichtbaar)

11 Bevestigingsschroeven voor de bankschroef

12 Boortafel

13 Bankschroef

14 Klemmen

15 Hoekschaal

16 Klemschroeven, Motorunit

17 Batterijvak, laser

18 Regelaar van de laser

19 Klemschroef, Beschermkap

20 Vastzetschroef diepteaanslag

21 Boorhouder

22 Boorhefarm

23 Beschermkap

24 Noodknop

28 Diepteaanslag met schaal

29 Booras

30 Boorhoudersleutel

31 Inbussleutel

32 Aan-/uitschakelaar van de laser

33 Bevestigingsschroef, laser

34 V-riem

35 Aandrijfschrijf aan de kant van de as

36 Aandrijfschijf aan kant van motor

37 Vergrendelingsschakelaar

Technische gegevens

Tafelboormachine .... PTBM 400 B1

Netspanning U .....230 V\~, 50 Hz

Opgenomen

vermogen bij leegloop P _0 ......350 W (S1)

Prestatievermogen ..... 400 W (S6 40 %)*

Toeren bij niet-belasting ( n_0 )

Spil 600 - 2650 min ^-1

Motor 1400 min ^-1

Beschermniveau....I

Golflengte laser 650 nm

Vermogen laser P_0 ....< 1 mW

Stroomvoorziening

Lasermodule ..... 2 x 1,5 V Micro (AAA)

Batterij....Alkali-mangaan

Geluidsdrukniveau

(L_pA) 75,8 dB; K_pA = 3 dB

Geluidssterkte (L _WA )

gemeten....88,8dB;K _WA = 3 dB

* Na de ononderbroken bedrijfstijd van 4 minuten onder belasting moet het apparaat vervolgens gedurende 6 minuten in de leeg-loop afkoelen, omdat anders oververhitting optreedt.

Geluids- en trilwaarden werden vastgesteld in overeenstemming met de normen en bepalingen die in de conformiteitsverklaring zijn vermeld.

Draag gehoorbescherming

De vermelde geluidsemissiewaarde is volgens een genormeerde keuringsmethode gemeten en kan voor de vergelijking van een elektrisch gereedschap met een ander gereedschap worden gebruikt.

De gespecificeerde geluidsemissiewaarde kan ook worden gebruikt voor een voorlopige inschatting van de belasting.

Waarschuwing:

De geluidsemissies kunnen tijdens het werkelijke gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de manier waarop het elektrische werktuig wordt gebruikt en vooral van de aard van het bewerkte werkstuk.

Er moeten veiligheidsmaatregelen voor de bescherming van de bediener worden vastgelegd, die gebaseerd zijn op een inschatting van de belasting in werkelijke gebruiksomstandigheden.

Veiligheidsvoorschriften

Opgelet! Bij het gebruik van elektrisch gereedschap dienen ter bescherming tegen een elektrische schok en tegen gevaar voor verwondingen en brand volgende

essentiële veiligheidsmaatregelen getroffen te worden.

Lees al deze instructies alvorens dit elektrisch werktuig te gebruiken en bewaar de veiligheidsinstructies op een goede plaats.

Symbolen en pictogrammen

Symbolen op het apparaat:

Let op!

Let op! Gevaar voor elektrische schokken! Voordat er werkzaamheden aan het apparaat worden verricht de stekker uit het stopcontact trekken.

Gebruiksaanwijzing raadplegen!

Draag een gehoorbescherming

Draag een oogbescherming.

Lang haar niet open dragen. uik een haarnetje.

Draag geen handschoenen.

Gevaar door verwondingen door draaiend gereedschap! Houd handen op een veilige afstand!

Machines horen niet bij huishoudelijk afval thuis.

Achtung! - Laserstrahlung Nicht in den Strahl blicken! Laser Waste 2 Laserpraktialtion nach DN 0005-2014 P < 0.01 mm P < 1 mm Attention - laser radiation Do not stare into beam! Class 2 laser product laser spot/brake temperature in DN 0005-2014 P < 0.01 mm P < 1 mm

Let op! - Laserstraling Niet in de laserstraal kijken! Laser klasse 2

		(U/min):∅ (mm):∅
<3	<4
3-4	5-6
5	7-8
6-8	9-10
>8	>10

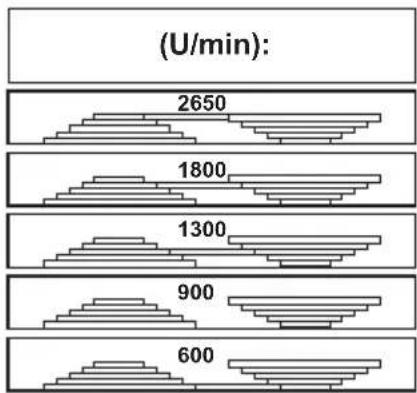

Toerental-tabel

Symbolen in de handleiding:

Gevaarsymbolen met gegevens ter preventie van lichamelijke letsels en materiële schade.

Gebodsteken met gegevens ter preventie van beschadigingen.

Sluit het apparaat aan op het elektriciteitsnet.

Stekker uit het stopcontact trekken.

Aanwijzingsteken met informatie voor een betere omgang met het apparaat.

Let op! Heet oppervlak. Er bestaat een risico op brandwonden.

Staal

Hout

Algemene veiligheidsinstructies

Opgelet! Bij het gebruik van elektrisch gereedschap dienen ter bescherming tegen een elektrische schok en tegen gevaar voor verwondingen en brand volgende essentiële veiligheidsmaatregelen getroffen te worden.

Lees al deze instructies alvorens dit elektrisch werktuig te gebruiken en bewaar de veiligheidsinstructies op een goede plaats.

Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidsaanwijzingen, instructies, borden en technische gegevens die voor dit elektrische gereedschap gelden. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.

Het in de veiligheidsinstructies gebruikte begrip „Elektrisch gereedschap“ heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).

1) Veiligheid op de wekplaats

a) Houd uw werkruimte netjes en goed verlicht. Wanorde of onverlichte werkomgevingen kunnen tot ongevallen leiden.
b) Werk met het elektrische gereedschap niet in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen kunnen doen ontsteken.

c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap op een veilige afstand. In geval van afleiding kunt u de controle over het apparaat verliezen.

2) Elektische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten doen het risico voor een elektrische schok afnemen.
b) Vermijd lichamelijk contact met geaarde oppervlakken, zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap op een veilige afstand tot regen of nattigheid. Het binnendringen van water in elektrisch gereedschap doet het risico voor een elektrische schok toenemen.
d) Gebruik het snoer niet voor een ander doeleinde om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer op een veilige afstand tot hitte, olie, scherpe kanten of bewegende apparaatonderdelen. Beschadigde of verstrikt geraakte snoeren doen het risico voor een elektrische schok toenemen.

e) Als u met elektrisch gereedschap in de open lucht werkt, maakt u enkel gebruik van verlengsnoeren, die ook voor buiten geschikt zijn. Het gebruik van een voor buiten geschikt verlengsnoer doet het risico voor een elektrische schok afnemen.

f) Wanneer het gebruik van het elektrische gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar reduceert het risico op een elektrische schok.

3) Veiligheid van personen

a) Wees aandachtig, let erop wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermingsuitrusting en altijd een beschermbril. Het dragen van een persoonlijke beschermingsuitrusting, zoals stofmasker, slipvrije veiligheids-schoenen, beschermende helm of gehoorbescherming, al naargelang de aard en de toepassing van het elektrische gereedschap, doet het risico voor verwondingen afnemen.

c) Vermijd een onopzettelijke ingebruikname. Vergewis u dat het elektrische gereedschap uitgeschakeld is voordat u het

op de stroomvoorziening en/of de accu aansluit, het opneemt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of het apparaat ingeschakeld p de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschap of schroefsleutel voordat u het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.

e) Vermijd een abnormale li- chaamshouding. Zorg voor een veilige stand en houd te allen tijde uw evenwicht. Daardoor kunt u het elektrische gereedschap in onver- wachte situaties beter controleren.

f) Draag geschikte kledij. Draag geen ruimzittende kleding of sieraden. Houd haar, kledij en handschoenen op een veilige afstand tot bewegende onderdelen. Loszittende kledij, sieraden of lang haar kan/kunnen door bewegende onderdelen vastgegrepen worden.

g) Wanneer stofafzuig- en op- vangsystemen kunnen wor- den gemonteerd, moeten deze aangesloten worden en correct worden gebruikt. Gebruik van een stofafzuiginrichting kan gevaren door stof doen afnemen.

h) Laat u niet verleiden tot een vals gevoel van veiligheid en negeer nooit de veiligheidsregels voor elektrische gereedschappen, ook wanneer u na veelvuldig gebruik vertrouwd bent met het elektrisch gereedschap. Onoplet-tende handelingen kunnen in fracties

van seconden ernstig lichamelijk letsel tot gevolg hebben.

4) Gebruik en behandeling van het elektrische gereedschap
a) Overbelast het apparaat niet. Gebruik voor uw werk het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.
b) Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
c) Trek de stekker uit het stopcontact en/of verwijder de afneembare accu, voordat u instellingen aan het apparaat verricht, gebruiksaccessoires verwisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap.
d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen het apparaat niet gebruiken, die daarmee niet vertrouwd zijn of deze aanwijzingen niet gelezen hebben. Elektrisch gereedschap is gevaarlijk als het door onervaren personen gebruikt wordt.
e) Verzorg het elektrische gereedschap en de bijbehorende werk-tuigen zorgvuldig. Controleer, of beweegbare onderdelen foutloos functioneren en niet klemmen, of er

onderdelen gebroken of zodanig beschadigd zijn, dat de werking van het elektrische gereedschap in negatieve zin beïnvloed wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Tal van ongevallen hebben hun oorzaak in slecht onderhouden elektrisch gereedschap.

f) Houd snijd-/snoeigereedschap scherp en netjes. Zorgvuldig onderhouden snijd-/snoeigereedschap met scherpe snijdkanten geraken minder gekneld en is gemakkelijker te bedienen.
g) Gebruik elektrisch gereedschap, toebehoren, gebruiksgereedschap enz. in overeenstemming met deze aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de uit te voeren activiteit. Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
h) Houd grepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde grepen en greepvlakken maken het moeilijk om elektrisch gereedschap in onvoorziene situaties veilig te bedienen en onder controle te houden.
5) Service
a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd, vakkundig geschoold personeel en enkel met originele reserve-onderdelen repareren. Daardoor wordt verzekerde dat de veiligheid van het elektrische gereedschap in stand gehouden wordt.

Veiligheidsinstructies voor boormachines

a) De boormachine moet beveiligd worden. Een boor die niet goed is vastgezet, kan verschuiven of kantelen, wat letsel kan veroorzaken.

b) Het werkstuk moet worden vastgeklemd of vastgezet op de werkstukdrager. Boor niet in werkstukken die te klein zijn om veilig vast te klemmen. Het met de hand vasthouden van het werkstuk kan tot verwondingen leiden.

c) Draag geen handschoenen. Handschoenen kunnen gegrepen worden door draaiende onderdelen of boorspanen en zo verwondingen veroorzaken.

d) Houd uw handen uit de bu- urt van het boorgebied terwijl het elektrische gereedschap in werking is. Contact met draaiende onderdelen of boorspanen kan tot ver- wondingen leiden.

e) Het boorgereedschap moet draaien voordat u het naar het werkstuk leidt. Anders kan het boorgereedschap in het werkstuk vast komen te zitten, waardoor het werkstuk onverwacht kan bewegen en verwondingen kan veroorzaken.

f) Als het boorgereedschap vastloopt, stop dan met omlaag drukken en schakel het elektrische gereedschap uit. Onderzoek en verhelp de oorzaak van het vastlopen. Blokkeren kan onverwachte bewegingen van het werkstuk en verwondingen veroorzaken.

g) Voorkom lange boorspanen door de neerwaartse druk regelmatig te onderbreken. Scherpe metaalsplinters kunnen blijven haken en verwondingen veroorzaken.

h) Verwijder nooit boorspaanders van het boorgebied terwijl het elektrische werktuig in werking is. Om spanen te verwijderen, beweegt u het boorgereedschap weg van het werkstuk, schakelt u het elektrische gereedschap uit en wacht u tot het boorgereedschap stopt. Gebruik gereedschap zoals een borstel of een haak om de spaanders te verwijderen. Contact met draaiende onderdelen of boorspanen kan tot verwondingen leiden.

i) Het toegestane toerental van inzetgereedschap met nominaal toerental moet ten minste even hoog zijn als het op het elektrische gereedschap aangegeven maximale toerental. Een accessoire dat sneller draait dan toegestaan, kan breken en in het rond vliegen.

Verdere veiligheidsaanwijzingen

- Als het netsnoer van het elektrische gereedschap beschadigd is, moet het worden vervangen door een speciaal geprepareerd netsnoer dat verkrijgbaar is bij de klantenservice.

Veiligheidsaanwijzingen voor de omgang met de laser

- Opgelet: Laserstraling Niet in de laserstraal kijken Laserklasse 2

- Richt de laser niet op reflecterende oppervlakken.

- Markeringen en waarschuwingen bevin-den zich naast de handspindelgeleiding (25).

Veiligheidsaanwijzingen voor de omgang met batterijen

• Let er altijd hoop dat de batterijen met de juiste polariteit (+ en -) ingelegd worden zoals op de batterij aangegeven is.
• Batterijen niet kortsluiten.
• Probeer niet om niet-oplaadbare batterijen op te laden.
• Batterijen niet te ver ontladen!
• Oude en nieuwe batterijen en batterijen van verschillende types of fabrikaten niet tegelijkertijd gebruiken! Vervang alle batterijen van een set tegelijkertijd.
• Verwijder lege batterijen per omgaande uit het apparaat en voer ze op de juiste wijze af!
• Batterijen niet verhitten!
• Niet rechtstreeks aan batterijen lassen of solderen!
• Batterijen niet ontmantelen!
• Batterijen niet vervormen!
• Batterijen niet in open vuur gooien!
• Batterijen buiten bereik van kinderen bewaren.
• Laat kinderen geen batterijen vervangen zonder er toezicht op te houden!
• Bewaar batterijen niet in de buurt van open vuur, kachels of andere hittebronnen. De batterij niet in direct zonlicht leggen en deze niet bij heet weer in voertuigen gebruiken of opslaan.
• Ongebruikte batterijen in de originele verpakking bewaren en weghouden bij metalen voorwerpen. Uitgepakte batterijen niet mengen of door elkaar gooien! Dit kan tot een kortsluiting van de batterij en beschadigingen, verbrandingen en brandgevaar leiden.

• Neem de batterijen uit het apparaat, wanneer dit langere tijd niet worden gebruikt, tenzij het om noodgevallen gaat!

• Batterijen die zijn uitgelopen, NOOIT zonder adequate bescherming vastpakken. Wanneer de uitgelopen vloeistof met de huid in aanraking komt, zou u de huid op die plek meteen onder een lo-pende kraan moeten afspoelen. Voorkom in ieder geval dat ogen en mond met de vloeistof in aanraking komen. Gebeurt dat wel, dan dient u per omgaande een arts op te zoeken.

• Batterijcontacten en ook de contracontacten reinigen voordat de batterijen worden ingelegd.

Montage

De tafelboormachine wordt in afzonderlijke stukken geleverd. Reinig met een droge doek eerst de kolombuis (6), de bodemplaat (9), de boortafel (12), de bankschroef (13) en de boorhouder (21).

1. Plaats de kolombuis (6) op de bodemplaat (9).
   De rode markering aan de voet van de kolombuis (6) en de uitsparing in de basisplaat (9) moeten overeenkomen. Schroef de kolombuis (6) vast met de bodemplaat (9) met de drie bijgeleverde zeskantschroeven (8) (maat 13 mm). Draai de schroeven (8) niet te hard vast zodat de schroefdraden in de bodemplaat (9) niet scheuren.

2. Plaats de boortafel (12) op de kolombuis (6). Schuif de boortafel (12) in een onderste positie. Fixeer de boortafel (12) met knevel (7) in een onderste positie.

1. Leg de bankschroef (13) op de boortafel (12). Schroef hem met de meegeleverde montage-schroeven (11) (maat 17 mm), samen met de onderlegring en de veerring, in de afgebeelde

volgorde, aan de boortafel (12). De twee montageschroeven (11) moeten schuin tegenover elkaar worden geplaatst.

1. Zet de motorunit (5) op de kolombuis (6). Borg de motorunit (5) met de beide klemschroeven (16) aan de zijkant met behulp van de meegeleverde inbussleutel (31).

1. Schroef de drie boorhefarmen in de asgeleiding (25). Draai de drie boorhefarmen met een steeksleutel (Sleutelwijdte 6) aan.

2. Maak de vastzetschroef van de diepteaanslag (29) los.

1. Monteer de laser met behulp van de bevestigingsschroef (33) aan de motorunit (5).

Zorg ervoor dat het batterijvak (A 17) zich aan de zijkant van de handspilgeleiding (A 25) bevindt.

1. Plaats de beschermkap (23) op het bovenste deel van de booras (20).

2. Fixeer de beschermkap (23) met de klemschroef (19).

3. Klap de beschermkap (23) naar boven. Steek de boorhouder (21) op de conus van de booras (20). Fixeer de boorhouder (21) met enkele lichte slagen op de top van boorhouder. Gebruik hiervoor een plastieken hamer.

Bediening

Let op! Gevaar voor verwon- dingen!

- Zorg ervoor dat u voldoende plaats te heeft om te werken en andere personen niet in gevaar brengt.

- Voor ingebruikname moeten alle afdek-

kingen en beveiligingssystemen naar behoren zijn gemonteerd.

- Trek de stekker uit alvorens instellingen op het apparaat uit te voeren.

Installeren

Zet de tafelboormachine op een vaste ondergrond. Bevestig de machine aan de ondergrond alvorens deze in gebruik te nemen. Gebruik hiervoor de vier geboorde gaten in de bodemplaat (9).

Toerental kiezen

1. Maak de afsluitschroef (3) aan de afdekking van het drijfwerk los.

2. Open de afdekking van het drijfwerk (1).

3. Draai de twee borgmoeren (4) van de motoreenheid (5) los met een steeksleutel (maat 14 mm, niet bij de levering inbegrepen).

4. Duw de motoreenheid (5) een beetje in de richting van de kolombuis (6) om de V-riem (34) te ontlasten.

5. Plaats de V-riem (34) op de gewenste combinatie om het aangegeven toerental te bereiken:

1. Draai de borgmoeren (4) weer vast en span de V-riem (34) aan zodat de motoreenheid (5) naar achteren wordt gedrukt.

De V-riem (34) is juist gespannen als ze ca. 1 cm kan worden ingedrukt.

1. Sluit de afdekking van het drijfwerk (1) Fixeer de sluitschroef van de afdekking van het drijfwerk

De afdekking van het drijfwerk (1) is uitgerust met een veiligheidsschakelaar (37). Wanneer de afdekking van het drijfwerk niet correct gesloten is (1), kan het apparaat niet worden ingeschakeld.

Aanbevolen toerentallen voor verschillende afmetingen van boren en materialen:

V-riem controleren

1. Maak de afsluitschroef (3) aan de afdekking van het drijfwerk los.
2. Open de afdekking van het drijfwerk (1).
3. Controleer de spanning van de V-riem (34).
4. De V-riem (34) is correct gespannen als hij gemakkelijk kan worden doorge-drukt.
5. Controleer de V-riem (34) op scheuren, insnijdingen of andere beschadigingen.
6. Sluit de afdekking van het drijfwerk (1). Fixeer de sluitschroef van de afdekking van het drijfwerk (3).

V-riem spannen

1. Maak de sluitschroef van de afdekking van het drijfwerk los (3).
2. Open de afdekking van het drijfwerk (1).
3. Draai de twee borgmoeren (4) van de motoreenheid (5) los met een steeksleutel (maat 14 mm, niet bij de levering inbegrepen).
4. Draai de borgmoeren (4) weer vast en span de V-riem aan zodat de motoreenheid (5) naar achteren wordt gedrukt. De V-riem (34) is juist gespannen als ze ca. 1 cm kan worden ingedrukt.
5. Sluit de afdekking van het drijfwerk (1). Fixeer de sluitschroef van de afdekking van het drijfwerk (3).

Boortafel afstellen

1. Maak de knevelschroef (7) los.
2. Schuif de boortafel (12) naar de gewenste hoogte.
3. Draai de boortafel (12) in de gewenste positie.
4. Fixeer de boortafel (12) opnieuw met de knevelschroef (7).
5. U kunt ook de inclinatie van de boortafel (12) instellen. Maak hiervoor de klemschroef (10) (Sleutelwijdte 6) onder de boortafel los. Verstel de boortafel (12) naar wens tot max. 45° naar rechts of links en fixeer de boortafel (12) opnieuw met de klemschroef (10).

Boordiepte vooraf instellen

1. Maak de vastzetmoer van de diepteaanslag (29) los.
2. Laat de boorspil (20) met het gemonteerde werktuig op het werkstuk neer.
3. Draai de schaal tot de aan de motoreenheid (5) aangebrachte rode marke-

ringspijl naar de nullijn van de schaal wijst.

1. Draai nu de schaal naar de gewenste boordiepte en draai de vastzetschroef (29) weer vast.
2. Voer de boorspil (20) weer terug naar de uitgangspositie.

Verandering van werktuig

Trek de stekker uit het stopcontact vooraleer u het werktuig vervangt. Zo vermijdt u dat het werktuig wordt ingeschakeld.

1. Klap de beschermkap (23) naar omhoog.
2. Maak de klemmen van de boorhouder (4) los met de boorhoudersleutel (30) uit de houder (2).
3. Verwijder het werktuig.
4. Plaats een nieuw werktuig.
5. Span de klemmen van de boorhouder (21) met de boorhoudersleutel (30).
6. Fixeer de boorklauwsleutek (30) weer aan de houder (2).
7. Controleer de gecentreerde positie van het werktuig.
8. Klap de beschermkap (23) opnieuw naar omlaag.
9. Voer een korte test uit om de boor te controleren op concentriciteit.

Laat zeker niet de boorhoudersleutel (30) zitten.

Boren

1. Schakel het apparaat in.
2. Draai aan een van de boorhefarmen (22) tegen de wijzers van de klok.
3. De boorhouder (21) gaat naar omlaag.

4. Boor met gepaste werkslag en de gewenste diepte in het werkstuk.

5. Houd rekening met eventueel noodzakelijk spaanbreken bij het bereiken van de gewenste boordiepte.

6. Breng het werktuig langzaam terug naar de aanslagpositie.

Laser uitlijnen

Let op! - Laserstraling. Niet in de laserstraal kijken. Wend uw hoofd af en sluit de ogen om een blik in de laserstraal te vermijden. Risico op oogletsel!

Gebruik een stuk hout dat u niet meer nodig hebt om de laser af te stellen.

1. Boor het vastgeklemde werkstuk minimaal aan. Wijzig de positie van het werkstuk niet meer, tot de laser ingesteld is.
2. Schakel de laser aan de aan-/uitschakelaar van de laser (32) in.
3. Stel het laserkruis in op de plaats waar aan het werkstuk is geboord door aan de twee regelaars (18) te draaien.

Laserbatterijen inbrengen/vervangen

1. Schakel de laser uit.
2. Open het batterijvak van de laser (17) door de vergrendeling naar boven te schuiven en het vak te openen.
3. Plaats de batterijen volgens de op het deksel aangegeven polariteit.
4. Sluiten en vergrendelen van het batterijvak (17).
5. Neem de batterijen uit het batterijvak (17).
6. Sluiten en vergrendelen van het batterijvak (17).

Batterijen plaatsen

Batterijen verwijderen

Algemene instructies

De werkslag en het toerental van de as zijn doorslaggevend voor de levensduur van het werktuig.

• De snijsnelheid wordt bepaald door het toerental van de booras en door de diameter van het werktuig.
• Daarom geldt in principe dat hoe groter de werktuigdiameter is, des te lager het toerental moet worden ingesteld.
• Bij hogere vastheid van het werkstuk moet de snijdruk hoger zijn.
• Door herhaald terugtrekken van het werktuig zorgt u voor een gemakkelijke spaanafvoer.
• De spaanafvoer wordt vooral bemoeilijkt wanneer u diep boort. Verminder hier de werkslag en het toerental.
• Om een buitensporige slijtage van het werktuigsnijvlak te vermijden moet u bij geboorde gaten met een diameter van meer dan 8,0 mm eerst met een werk-tuig met geringere diameter vooraf een gat boren.

In- en uitschakelen

Zorg ervoor dat de spanning van de elektrische aansluiting overeenstemt met het typeplaatje op het apparaat.

Sluit het apparaat aan op het elektriciteitsnet.

Let op! Klap de beschermingsinrichting (23) naar beneden, voordat u de machine inschakelt.

Inschakelen:

1. Druk op de aan-schakelaar (27).

Uitschakelen:

1. Druk op de uit-schakelaar (26).

Noodschakelaar gebruiken:

Druk op de noodschakalaar (24)

Druk na het bedienen van de noodstop op de aan-knop (27) om het apparaat weer te starten.

Werkstukken spannen

Bewerk uitsluitend werkstukken die veilig kunnen worden gespannen tussen de klemmen (14). Het werkstuk mag niet teveel meegeven. Anders kan geen veilige spanning worden gerealiseerd.

Het werkstuk mag echter ook niet te klein of te groot zijn.

Verwijderen van blokkades

• Kies in principe een aangepaste werkslag zodat spaanbreken mogelijk wordt met zo goed als geen storing.
• Is het werktuig in het werkstuk vastgezet, schakel dan het apparaat uit en trek de stekker uit. Draai het werktuig aan de boorhouder tegen de wijzers van de klok met een kleine trekbeweging om de spaan te breken en het werktuig opnieuw vrij te maken.
• Ontstaat er een brokstuk bij de bewerking van het werkstuk, schakel dan het apparaat uit en trek de stekker uit. Neem een tang en verwijder het brokstuk zodat het niet ongecontroleerd kan wegslingeren.

Reiniging en onderhoud

Trek voor elke instelling, elk onderhoud en elke reparatie de stekker uit.

Laat werkzaamheden, die niet zijn beschreven in deze handleiding, uitvoeren door een gespecialiseerde werkplaats. Gebruik uitsluitend originele onderdelen. Laat het apparaat afkoelen voor alle onderhouds- en reini-gingswerken. Er bestaat gevaar voor brandwonden!

Controleer het apparaat voor elk gebruik op duidelijke gebreken, zoals losse, versleten of beschadigde onderdelen, correct vastzittende schroeven of andere delen. Vervang beschadigde onderdelen.

Reiniging

Gebruik geen reinigings- of oplos-middelen. Chemische substanties kunnen de plastieken delen van het apparaat aantasten. Reinig het apparaat nooit onder stromend water.

• Reinig het apparaat grondig na elk gebruik.
• Reinig de verluchtingsopeningen en de buitenkant van het apparaat met een zachte borstel, een penseel of een doek.
• Verwijder spaanders, stof en vuil eventueel met een stofzuiger.
• Smeer regelmatige de bewegende onderdelen.
• Zorg ervoor dat er geen smeerstoffen op de schakelaar, V-riem, aandrijfschijven en boorhefarmen belanden.

Onderhoud

Het apparaat is onderhoudsvrij.

Bewaring

• Bewaar het apparaat op een droge en stofvrije plaats en buiten het bereik van kinderen.
• Een verplaatsing van het apparaat over een korte afstand kan door twee personen worden verricht. Voor een verplaatsing van het apparaat over een langere afstand dient in principe een transporthulpmiddel te worden gebruikt.

Transport

Draag de tafelboormachine niet aan de motoreenheid.

Let op! Heet oppervlak. Er bestaat een risico op brandwon- den. Transporteer de machine pas, wanneer de motoreenheid (A 5) volledig afgekoeld is.

Draag de tafelboormachine liefst samen met een tweede persoon. Grijp met een hand de bodemplaat (A 9) vast en stabiliseer met de andere de machine aan de reductorafdekking (A 1).

Afvalverwerking en milieubescherming

Neem de accu uit het toestel en breng het toestel, de accu, de accessoires en de verpakking naar een milieuvriendelijke recycling.

Machines horen niet bij huishoudelijk afval thuis.

Voer batterijen af volgens de plaatselijke voorschriften. Geef batterijen af op een inzamelpunt voor oude battevanwaar ze worden meegegeven een milieuvriendelijke recyclage. hiervoor raad bij uw plaatselijke afatschappij of bij ons servicecenter.

Richtlijn 2012/19/EU betreffende afge- dankte elektrische en elektronische apparatuur: Consumenten zijn wettelijk verplicht elektrische en elektronische apparatuur aan het eind van de levensduur op mi- lieuvriendelijke wijze te recyclen. Op die manier wordt milieuvriendelijke en grondstofbesparende recycling gewaarborgd. Afhankelijk van de implementatie in de nationale wetgeving heeft u de volgende mogelijkheden:

• retourneren naar een verkooppunt,
- aan een officieel inzamelpunt inleveren,
- retourneren naar de fabrikant/distributeur.

Dit is niet van toepassing op accessoires die bij oude apparaten zijn gevoegd en hulpmiddelen zonder elektrische bestanddelen.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools.shop

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Indien u nog vragen heeft, kunt u contact opnemen met het "Service Center" (zie pagina 77).

PositieGebruiksaanwijzing	PositieExplosiete-kening	Beschrijving	Bestel-Nr.
A 6 92,94	Kolombuis 91104521
A 12 86-91,96	Boortafel, voltooien 91104522
A 13	97-109	Bankschroef	91103342
A 21	45	Boorhouder	91103343
A 23	44	Beschermkap	91103336
A 22	59-60	Boorhefarmen x3	91104525
A 30	61	Boorhoudersleutel	91104510
F 34	72	V-riem (K-26.5)	91103345
	11-13	Scharnier riemenafdekking	91103346
	110	Laser	91099350

Foutopsporing

Probleem Mogelijke oorzaak Foutherstel
Apparaat start niet	Spanning ontbreekt Huiszekering wordt aange-sproken	Stopcontact, netsnoer, leiding, stekker controleren, eventueel reparatie door elektricien huiszekering controleren
	Aanschakelaar (27) /uitscha-kelaar (26) defect	Reparatie door klantenservice
	Motor defect Reparatie door klantenservice
Sterke trillingen	Motorunit (5) niet gefixeerd	Controleer de spanning van de V-riem en draai de borgmo-eren (4) vast
	Werktuig niet gecentreerd gespannen	Werktuig in boorhouder (21) controleren
Luid piepend geluid	Spanning van V-riem te hoog	Spanning van V-riem controleren
	V-riem (34) beschadigd V-riem (34) controleren
	Aandrijfschijf beschadigd Aandrijfschijven controleren
Laser werkt niet Batterijen leeg		Batterijen vervangen (zie „Laserbatterijen vervangen“)

Garantie

Geachte cliënte, geachte klant, U krijgt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantietermijn begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drie jaar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.

Als het defect door onze garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellijk na het uitpakken gemeld worden. Na het verstrijken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduceerd en vóór aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zijn en daarom als aan slijtage onderhevige onderdelen beschouwd kunnen worden (b.v. v-riem) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars, batterijen).

Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden.

Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 499273_2204) als bewijs van de aankoop klaar te houden.
• Gelieve het artikelnummer uit het typeplaatje.
• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.
• Een als defect geregistreerd product kunt u, na overleg met onze klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaardelijk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefiliaal laten doorvoeren. Zij maakt graag voor u een kostenraming op. Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect naar ons servicefiliaal te zenden.

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswijze – ingezonden apparaten worden niet geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Service-Center

Service Nederland

Tel.: [phone]

E-Mail: [e-mail]

IAN 499273_2204

Service België

Tel.: [phone]

E-Mail: [e-mail]

IAN 499273_2204

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Tip de protectie....IPXO

Hiermede bevestigen wij dat deTafelboormachinebouwserie PTBM 400 B1Serienummer000001 - 045000is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 62841-1:2015 • EN 62841-3-13:2017EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021EN 55014-2:1997/A2:2008 • EN IEC 55014-2:2021EN 61000-3-2:2014 • EN IEC 61000-3-2:2019/A1:2021EN 61000-3-3:2013 • EN 61000-3-3:2013/A2:2021EN 61010-1:2010/A1:2019 • EN 60825-1:2014+A11:2021 • EN IEC 63000:2018
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaringwordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY05.10.2022	Christian Frank(Documentatiegelastigde)

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
