Soort product	Kolomboormachine
Merk	Parkside
Model	PTBM 500 D4
Nominale ingangsspanning	230 V~, 50 Hz
Opgenomen vermogen	500 W (S2 15 min)
Onbelast toerental	500 - 2500 min⁻¹ (boorkop)
Boordiameter	1,5 mm tot 16 mm
Geschikte materialen	Metaal, hout, kunststof, tegels
Gewicht	17 kg
Max. werkstukgrootte	60 mm
Beschermingsklasse	I
Beschermingstype	IPXO
Geluidsdrukniveau	71 dB(A)
Gegarandeerd geluidsvermogensniveau	87 dB(A)
Trillingen	2,39 m/s²
Tafelhelling	Max. 45° naar rechts of links
Garantie	3 jaar
Leveringsomvang	Plaat, boortafel, kolom, motoreenheid, 3 hefarmen, beschermingsinrichting, boorkop, boorkopsleutel, inbussleutel, bankschroef, bevestigingsmateriaal, handleiding
Repareerbaarheid	Reserveonderdelen beschikbaar op grizzly-service.eu

Veelgestelde vragen - PTBM 500 D4 PARKSIDE

Hoe kies ik het toerental?

Open het tandwieldeksel, draai de borgschroeven los, verplaats de V-snaren op de poelies om het gewenste toerental te verkrijgen. Raadpleeg de tabel met aanbevolen snelheden voor het materiaal en de boordiameter.

Hoe vervang ik de boor?

Haal de stekker uit het stopcontact. Til de beschermingsinrichting op, draai de boorkop los met de sleutel, verwijder de oude boor, plaats de nieuwe boor, draai de boorkop vast en laat de bescherming zakken.

Hoe stel ik de boordiepte in?

Draai de stelschroef van de diepte-aanslag los, laat de spindel op het werkstuk zakken, stel de schaal in op de gewenste diepte en draai de schroef weer vast.

Wat moet ik doen als de boormachine niet start?

Controleer eerst of de noodstopknop niet is ingedrukt (draai hem om te resetten). Controleer de netspanning, zekeringen en de aardlekschakelaar. Neem bij aanhoudende problemen contact op met de klantenservice.

Hoe onderhoud ik de boormachine?

Maak regelmatig de ventilatieopeningen en het oppervlak schoon met een zachte borstel. Smeer de bewegende delen met universeel vet. Reinig en smeer elke 5 bedrijfsuren de lagers van de bevestiging.

Hoe span ik de V-snaren?

Open het tandwieldeksel, draai de borgschroeven van de motor los, duw de motoreenheid voorzichtig naar achteren totdat de snaren iets kunnen worden ingedrukt. Draai de schroeven weer vast.

Welke materialen kunnen worden geboord?

Deze kolomboormachine kan metaal, hout, kunststof en tegels boren met boren van 1,5 tot 16 mm diameter.

Hoe bevestig ik het werkstuk?

Gebruik de meegeleverde bankschroef of lijmtangen om het werkstuk stevig op de tafel te bevestigen. Houd het werkstuk nooit met de hand vast tijdens het boren.

Hoe vervoer ik de boormachine?

Wacht tot de motor is afgekoeld. Pak de plaat met één hand vast en het tandwieldeksel met de andere. Het is aan te raden de machine met twee personen te vervoeren.

Hoe neem ik contact op met de klantenservice?

Voor Frankrijk belt u 0800 919270 of stuurt u een e-mail naar [e-mail]. Voor België belt u 070 270 171 (0,15 EUR/min) of schrijft u naar [e-mail]. Vermeld het IAN-nummer 290757.

GEBRUIKSAANWIJZING PTBM 500 D4 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

FR BE

PERCEUSE D'ÉTABLI

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

Gebruiksdoel ......37

Algemene beschrijving ......38

Omvang van de levering ....38

Beschrijving van de werking .....38

Overzicht 38

Veiligheidsvoorschriften ......39

Symbolen en pictogrammen .....39

Algemene veiligheidsinstructies .....40

Algemene veiligheidsinstructies voor elektrisch gereedschap ....40

Veiligheidsinstructies voor Kolomboormachines ....42

Montage 43

Bediening 44

Installeren 44

Toerental kiezen 44

V-riem controleren 45

V-riem spannen 46

Boortafel afstellen 46

Boordiepte vooraf instellen 46

Verandering van werktuig ....46

Boren 47

Algemene instructies ....47

In- en uitschakelen 47

Werkstukken spannen 47

Verwijderen van blokkades .....48

Reiniging en onderhoud ....48

Reiniging 48

Onderhoud 48

Bewaring 49

Transport 49

Afvalverwerking en milieubescherming ....49

Reserveonderdelen/Accessoires . 50

Foutopsporing ....51

Garantie 52

Reparatieservice ....53

Service-Center 53

Importeur ....53

Vertaling van de originele CE-conformiteitsverklaring ....75

Explosietekening ....77

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen.

Dit apparaat werd tijdens de productie op kwaliteit gecontroleerd en aan een eindcontrole onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd. Er kan niet uitgesloten worden dat er zich in specifieke gevallen aan of in het apparaat resp. in slang-leidingen resthoeveelheden water of smeer-stoffen bevinden. Dit duidt niet op een gebrek of defect en is geen reden tot bezorgdheid.

De gebruiksaanwijzing vormt een bestanddeel van dit product.

Ze omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering.

Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden.

Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruiksdoel

De tafelboormachine is bestemd voor het boren in metaal, hout, kunststof en tegels. Hiervoor kunnen boren met cilindrische schacht en een boordiameter van 1,5 mm tot 16 mm worden gebruikt.

E

Het apparaat is bedoeld voor doe-het-zelvers. Het werd niet ontworpen voor professioneel continu gebruik.

Het apparaat is niet bestemd voor gebruik door personen jonger dan 16. Jongeren ouder dan 16 jaar mogen het apparaat alleen onder toezicht gebruiken.

De fabrikant is niet aansprakelijk voor schade, die wordt veroorzaakt door verkeerd gebruik of een verkeerde hantering.

Algemene beschrijving

De afbeeldingen vindt u op de voorste en achterste uitklapbare bladzijde.

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is. Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

• Bodemplaat
• Boortafel
• Kolombuis
• Motorunit
• 3 boorhefarmen
• Beschermkap
• Boorhouder
• Boorhoudersleutel
• Inbussleutel
• Bankschroef
• Montagemateriaal
• Gebruiksaanwijzing

Beschrijving van de werking

De werking van de verschillende bedienings- elementen wordt hieronder beschreven.

Overzicht

A 1 Uit-schakelaar 2 Aan-schakelaar 3 Afdekking van het drijfwerk

4 Boorhouder 5 Noodknop

6 Beschermkap

7 Booras
8 Vastzetschroef diepteanslag
9 Handmatige asgeleiding met 3 boorhefarmen
10 Houder voor boorhoudersleutel
11 Sluitschroef afdekking van het drijfwerk
12 Vastzetschroef, motorunit
13 Motorunit
14 kolombuis
15 Knevel
16 3 montageschroeven
17 Bodemplaat
18 Hoekschaal
19 Vastzetschroef boortafel neiging
20 Boortafel
21 Diepteaanslag met schaal
22 Montagemateriaal bankschroef
23 Bankschroef
24 Klemmen
25 Inbussleutel
26 Boorhoudersleutel
27 Klemschroeven, Motorunit

E 28 Klemschroef, Beschermkap

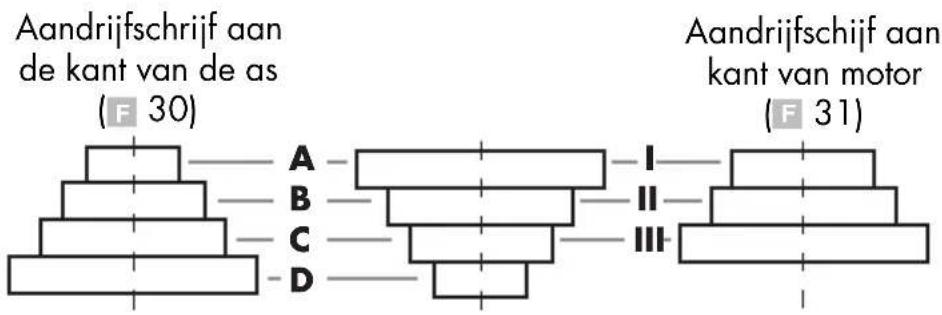

F 29 V-riem 30 Aandrijfschrijf aan de kant van de as

31 Aandrijfschijf aan kant van motor

32 Vergrendelingsschakelaar

Technische gegevens

Tafelboormachine .... PTBM 500 D4

Netspanning .....230 V\~, 50 Hz

Prestatievermogen ... 500 W (S2 15 min)*

Toeren bij niet-belasting ( n_0 )

Spil 500 - 2500 min ^-1

Motor 1400 min ^1

Beschermniveau .... I

Geluidssterkte (LWA)

gemeten 84 dB(A); K_WA = 3 dB

gegarandeerd 87 dB(A)

Vibratie (q) ..... 2,39 m/s²K= 1,5 m/s²

* Na de ononderbroken gebruiksduur van 15 minuten volgt een rustpauze, tot de temperatuur van het apparaat minder dan 2 K (2°C) afwijkt van de kamertemperatuur.

Geluids- en trilwaarden werden vastgesteld in overeenstemming met de normen en bepalingen die in de conformiteitsverklaring zijn vermeld.

De vermelde trilemissiewaarde is volgens een genormeerde keuringsmethode gemeten en kan voor de vergelijking van een elektrisch werktuig met een ander werktuig worden gebruikt.

De vermelde trilemissiewaarde kan ook voor een eerste inschatting van de blootstelling worden gebruikt.

Waarschuwing:

De trilemissiewaarde kan tijdens het werkelijke gebruik van het elektrische werktuig van de vermelde waarde afwijken, afhankelijk van

de manier waarop het elektrisch werktuig wordt gebruikt.

Probeer de belasting door trillingen zo gering mogelijk te houden. Voorbeeldmaatregelen voor de reductie van trillingsbelasting zijn het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werktijd. Daarbij moeten alle delen van de bedrijfscyclus in acht worden genomen (bij voorbeeld tijden, waarop het elektrische werktuig is uitgeschakeld en tijden waarin het weliswaar is ingeschakeld, maar zonder belasting draait).

Veiligheidsvoorschriften

Opgelet! Bij het gebruik van elektrisch gereedschap dienen ter bescherming tegen een elektrische schok en tegen gevaar voor verwondingen en brand volgende essentiële veiligheidsmaatregelen getroffen te worden.

Lees al deze instructies alvorens dit elektrisch werktuig te gebruiken en bewaar de veiligheidsinstructies op een goede plaats.

Symbolen en pictogrammen

Symbolen op het apparaat:

Let op!

Let op! Gevaar voor elektrische schokken! Voordat er werkzaamheden aan het apparaat worden verricht de stekker uit het stopcontact trekken.

Gebruiksaanwijzing raadplegen!

E

Draag een gehoorbescherming

Draag een oogbescherming.

Lang haar niet open dragen. ruik een haarnetje.

Draag geen handschoenen.

Gevaar door verwondingen door draaiend gereedschap! Houd handen op een veilige afstand!

Let op! Heet oppervlak. Er bestaat een risico op brandwon- den.

Machines horen niet bij huishoudelijk afval thuis.

Symbolen in de handleiding:

Gevaarsymbolen met gegevens ter preventie van lichamelijke letsels en materiële schade.

Gebodsteken met gegevens ter preventie van beschadigingen.

Sluit het apparaat aan op het elektriciteitsnet.

Stekker uit het stopcontact trekken.

Aanwijzingsteken met informatie voor een betere omgang met het apparaat.

Staal

Hout

Algemene veiligheidsinstructies

Opgelet! Bij het gebruik van elektrisch gereedschap dienen ter bescherming tegen een elektrische schok en tegen gevaar voor verwondingen en brand volgende essentiële veiligheidsmaatregelen getroffen te worden.

Lees al deze instructies alvorens dit elektrisch werktuig te gebruiken en bewaar de veiligheidsinstructies op een goede plaats.

Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.

Het in de veiligheidsinstructies gebruikte begrip „Elektrisch gereedschap“ heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).

Veilig werken:

- Houd uw werkterrein in orde. Wanorde op het werkterrein kan ongevallen tot gevolg hebben.

- Houd rekening met omgevingsinvloeden.

- Stel elektrisch gereedschap niet bloot aan regen.

- Gebruik elektrisch gereedschap niet in een vochtige of natte omgeving.

- Zorg voor een goede verlichting van de arbeidsplaats.

- Gebruik elektrisch gereedschap niet waar brand- of ontploffingsgevaar bestaat.

- Bescherm uzelf tegen een elektrische schok. Vermijd lichamelijk contact met geaarde onderdelen (bijvoorbeeld bo-ren, radiatoren, elektrische fornuizen, koelapparaten).

- Houd andere Personen op een veilige afstand. Laat andere personen, in het bijzonder kinderen, het elektrische gereedschap of het snoer aanraken. Neem een veilige afstand tot het werkterrein in.

- Bewaar ongebruikt elektrisch gereedschap op veilige wijze. Ongebruikt elektrisch gereedschap dient op een droge, hooggelegen of afgesloten plaats, buiten het bereik van kinderen, gedeponeerd te worden.

- Overbelast uw elektrisch gereedschap niet. U werkt beter en veiliger in het aangegeven capaciteitsbereik.

- Gebruik het aangewezen elektrische gereedschap.

- Gebruik geen machines met een laag vermogen voor lastige werkzaamheden.

- Gebruik het elektrische gereedschap niet voor doeleinden, waarvoor het niet voorzien is. Gebruik bijvoorbeeld geen handcirkelzaag voor het snoeien van takken van bomen of houtblokken.

• Draag geschikte kledij.

- Draag geen ruimzittende kledingstukken of sieraden, ze kunnen door beweegbare onderdelen vastgegrepen worden.

- Bij werkzaamheden in de open lucht is slipvrij schoeisel aanbevelenswaardig.

- Draag bij lang haar een haarnetje.

- Maak gebruik van de beschermingsuitrusting.

- Draag een beschermbril. In geval van veronachtzaming kunnen er oogletsels

door vonken of slijpdeeltjes ontstaan.

- Maak bij stofproducerende werkzaamheden gebruik van een ademmasker.

- Sluit de stofafzuiginrichting aan.

Indien er aansluitingen voor de stofafzuiginrichting en opvanginrichting beschikbaar zijn, overtuigt u er zich van dat deze aangesloten en correct gebruikt worden.

- Gebruik het snoer niet voor doeleinden, waarvoor het niet bestemd is. Gebruik het snoer niet om de stekker uit het stopcontact te trekken. Bescherm het snoer tegen hitte, olie en scherpe kanten.

- Beveilig het werkstuk.

Gebruik de spaninrichtingen of een bankschroef om het werkstuk vast te houden. Het wordt daardoor veiliger dan met uw hand tegengehouden.

- Vermijd een abnormale lichaamshouding. Zorg voor een veilige stand en houd te allen tijde uw evenwicht.

- Onderhoud uw gereedschap met zorg.

- Houd het snoeigereedschap scherp en netjes om beter en veiliger te kunnen werken.

- Volg de instructies voor de smering en voor een wissel van het gereedschap op.

- Controleer regelmatig het netsnoer van het elektrische gereedschap en laat dit in geval van beschadiging door een erkende vakman vernieuwen.

- Controleer verlengkabels regelmatig en vervang deze wanneer ze beschadigd zijn.

- Houd de handgrepen droog, netjes en vrij van olie en vet.

- Trek de stekker uit het stopcontact. Bij niet gebruik van het elektrische gereedschap, vóór het onderhoud en bij een wissel van gereedschap, zoals bijvoorbeeld zaagblad, boormachine, freesmachine.

- Laat geen gereedschapssleutel insteken. Controleer vóór de inschakeling dat sleutel en instelgereedschap verwijderd zijn.

E

- Vermijd een onopzettelijke start. Vergewis u dat de schakelaar bij het insteken van de stekker in het stopcontact uitgeschakeld is.

- Gebruik verlengkabels voor buiten. Gebruik in de open lucht uitsluitend daarvoor toegestane en dienovereenkomstig gekenmerkte verlengkabels.

- Wees aandachtig. Let erop, wat u doet. Ga verstandig aan het werk. Gebruik het elektrische gereedschap niet wanneer u ongeconcentreerd bent.

- Controleer het elektrische gereedschap op eventuele beschadigingen.

- Vóór verder gebruik van het elektrische gereedschap moeten beschermingsinrichtingen of licht beschadigde onderdelen zorgvuldig op hun foutloze en reglementair voorgeschreven werking onderzocht worden.

- Controleer of de beweegbare onderdelen foutloos functioneren en niet klemmen en of er onderdelen beschadigd zijn. Al de onderdelen moeten correct gemonteerd zijn en aan alle voorwaarden voldoen om een foutloze werking te vrijwaren.

- Beschadigde beschermingsinrichtingen en onderdelen moeten zoals reglementair voorgeschreven door een erkende servicewerkplaats gerepareerd of uitgewisseld worden voor zover niets anders in de gebruiksaanwijzing aangegeven is.

- Beschadigde schakelaars moeten op een klantenserviceafdeling vervangen worden.

- Gebruik geen elektrisch gereedschap, waarbij de schakelaar niet in- en uitgeschakeld kan worden.

- Opgelet! Het gebruik van ander elektrisch gereedschap en van andere toebehoren kan een gevaar voor verwondingen voor u betekenen.

- Laat uw elektrisch gereedschap door een vakkundige elektromonteur repare-

ren. Dit elektrische gereedschap voldoet aan de ter zake geldende veiligheidsbepalingen. Reparaties mogen uitsluitend op een gespecialiseerde werkplaats uitgevoerd worden doordat er originele reserveonderdelen gebruikt worden; in het andere geval kunnen er ongevallen voor de gebruiker ontstaan.

Service:

- Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd, vakkundig geschoold personeel en enkel met originele reserve-onderdelen repareren. Daardoor wordt verzekerd dat de veiligheid van het elektrische gereedschap in stand gehouden wordt.

Veiligheidsinstructies voor Kolomboormachines

- Zorg ervoor dat waarschuwingsplaatjes van het elektrisch werktuig altijd duidelijk blijven.

- Bevestig het elektrisch werktuig aan een vast, effen en horizontaal oppervlak. Als het elektrisch werktuig kan wegglijden of onvast staat, kan het geplaatste werktuig niet gelijkmatig en veilig worden gehanteerd.

- Houd het werkvlak schoon voor het te bewerken werkstuk. Boorspaanders en voorwerpen met scherpe randen kunnen verwondingen veroorzaken. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van licht metaal kan branden of exploderen.

- Stel voor het begin van uw werkzaamheden het juiste toerental in. Het toerental moet aangepast zijn aan de boordiameter en het materiaal waarin u zal boren. Bij een verkeerd ingesteld

toerental kan het geplaatste werktuig in het werkstuk vast komen te zitten.

- Beweeg het geplaatste werktuig slechts in het werkstuk als het ingeschakeld is. Anders bestaat het risico dat het geplaatste werktuig in het werkstuk vast komt te zitten en het werkstuk wordt meegenomen. Dit kan leiden tot verwondingen.

- Grijp met uw handen niet in het boorgebied terwijl het elektrische werktuig in werking is. Bij contact met het geplaatste werktuig bestaat het risico op verwondingen.

- Verwijder nooit boorspaanders van het boorgebied terwijl het elektrische werktuig in werking is. Zet de aaandrijfeenheid altijd eerst in de rustpositie en schakel het elektrisch werktuig uit.

- Verwijder de ontstane boorspaanders niet met blote handen. Vooral door hete metaalspaanders met sterke punten bestaat het risico op verwondingen.

- Breek lange boorspaanders met het draaiwiel dat even terugdraait om het boorproces te onderbreken. Door lange boorspaanders bestaat het risico op verwondingen.

- Houd grepen droog, schoon en vrij van olie en vet. Vettige, olieachtige grepen zijn glad en leiden tot verlies van controle.

- Gebruik spansystemen om het werkstuk vast te spannen. Bewerk geen werkstukken die te klein zijn om vast te spannen. Als u het werkstuk vasthoudt met de hand, kunt u het niet voldoende beschermen tegen het draaien en u zich verwonden.

- Schakel het elektrische werktuig meteen uit als het geplaatste werktuig blokkeert. Het geplaatste werktuig blokkeert als:

- het elektrische werktuig overbelast wordt of

- het kantelt in het werkstuk dat u wilt bewerken.

- Raak het geplaatste werktuig na de werkzaamheden niet aan, zolang het niet is afgekoeld. Het geplaatste werktuig wordt zeer heet bij de werkzaamheden.

- Controleer regelmatig het snoer en laat een beschadigd snoer uitsluitend repareren door een erkende klantendienst. Vervang beschadigde verlengkabels. Zo wordt gegarandeerd dat de veiligheid van het elektrische werktuig behouden blijft.

- Bewaar het ongebruikte elektrische werktuig op een veilige plaats. De opbergplaats moet droog zijn en afgesloten kunnen worden. Daardoor wordt vermeden dat het elektrische werktuig door de opberging wordt beschadigd of door onervaren personen wordt gebruikt.

- Verlaat het werktuig nooit, vooraleer het volledig tot stilstand is gekomen. Geplaatste werktuigen die nog draaien, kunnen verwondingen veroorzaken.

- Gebruik het elektrische werktuig niet met beschadigd snoer. Raak het beschadigde snoer niet aan en trek de stekker uit als het snoer tijdens de werkzaamheden wordt beschadigd. Beschadigde snoeren verhogen het risico op een elektrische schok.

- Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig en veilig staat en behoud uw evenwicht.

Montage

De tafelboormachine wordt in afzonderlijke stukken geleverd. Reinig met een droge doek eerst de kolombuis (14), de bodemplaat (17), de boortafel (20), de bankschroef (23) en de boorhouder (4).

E

1. Plaats de kolombuis (14) op de bodemplaat (17). Schroef de kolombuis (14) vast met de bodemplaat (17) met de drie bijgeleverde zeskantschroeven (16). Draai de schroeven (16) niet te hard vast zodat de schroefdraden in de bodemplaat (17) niet scheuren.

2. Plaats de boortafel (20) op de kolombuis (14). Schuif de boortafel (20) in een onderste positie. Fixeer de boortafel (20) met knevel (24) in een onderste positie.

B 3. Leg de bankschroef (23) op de boortafel (20). Schroef hem met de meegeleverde montage-schroeven (22), samen met de onderlegring en de veerring, in de afgebeelde volgorde, aan de boortafel (20).

C 4. Zet de motorunit (13) op de kolombuis (14). Borg de motorunit (13) met de beide klemschroeven (27) aan de zijkant met behulp van de meegeleverde inbussleutel (25).

D 5. Schroef de drie boorhefarmen in de asgeleiding (9). Draai de drie boorhefarmen met een steeksleutel (SW 6) aan.

1. Maak de vastzetschroef van de diepteaanslag (8) los.

2. Plaats de beschermkap (6) op het bovenste deel van de booras (7).

3. Fixeer de beschermkap (6) met de klemschroef (28).

4. Klap de beschermkap (6) naar boven. Steek de boorhouder (4) op de conus van de booras (7). Fixeer de boorhouder (4) met enkele lichte slagen op de top van

boorhouder. Gebruik hiervoor een plastieken hamer.

Bediening

Let op! Gevaar voor verwondingen!

- Zorg ervoor dat u voldoende plaats te heeft om te werken en andere personen niet in gevaar brengt.

- Voor ingebruikname moeten alle afdekkingen en beveiligingssystemen naar behoren zijn gemonteerd.

- Trek de stekker uit alvorens in- stellingen op het apparaat uit te voeren.

Installeren

Zet de tafelboormachine op een vaste ondergrond. Idealiter schroeft u de machine aan de ondergrond vast. Gebruik hiervoor de vier geboorde gaten in de bodemplaat (17).

F Toerental kiezen

1. Maak de afsluitschroef (11) aan de afdekking van het drijfwerk los.

2. Open de afdekking van het drijfwerk (3).

3. Maak de beide vastzetschroeven (12) van de motorunit (13) los.

4. Schuif de motorunit (13) een beetje naar voren om de V-riemen (29) te ontlasten.

5. Leg de V-riemen (29) op de gewenste combinatie om het aangegeven toerental te bereiken:

	Positie	Toerental [1/min]		Positie	Toerental [1/min]		Positie	Toerental [1/min]
1.	D		4.	D		7.
2.	D		5.			8.	A
3.	C		6.	C		9.	A

De afdekking van het drijfwerk (3) is uitgerust met een veiligheidsschakelaar (32). Wanneer de afdekking van het drijfwerk niet correct gesloten is (3), kan het apparaat niet worden ingeschakeld.

1. Schuif de motorunit (13) naar achteren om de V-riemen (29) opnieuw te spannen.

2. De V-riemen (29) zijn correct gespannen als ze lichtjes kunnen worden ingedrukt.

3. Zet de vastzetschroeven (12) aan de motorunit (13) weer vast.

4. Sluit de afdekking van het drijfwerk (3) Fixeer de sluitschroef van de afdekking van het drijfwerk

Aanbevolen toerentallen voor verschillende afmetingen van bo- ren en materialen:

		[1/min]
<3	<4	2500
3-4 5	-6 1600
5	7-8 1	100
6-8 9	10 8	30
>8	>10	500

V-riem controleren

1. Maak de afsluitschroef (11) aan de afdekking van het drijfwerk los.

2. Open de afdekking van het drijfwerk (3).

3. Controleer de spanning van de V-riemen (29).

4. De V-riemen (29) zijn correct gespannen als ze lichtjes kunnen worden ingedrukt.

5. Controleer de V-riemen (29) op scheuren, insnijdingen of andere beschadigingen.

E

1. Sluit de afdekking van het drijfwerk (3). Fixeer de sluitschroef van de afdekking van het drijfwerk (11).

V-riem spannen

1. Maak de sluitschroef van de afdekking van het drijfwerk los (11).
2. Open de afdekking van het drijfwerk (3).
3. Maak de beide vastzetschroeven (12) van de motorunit (13) los.
4. Schuif de motorunit (13) naar achteren om de V-riemen (29) te spannen.
5. De V-riemen (29) zijn correct gespannen als ze lichtjes kunnen worden ingedrukt.
6. Zet de vastzetschroeven (12) aan de motorunit (13) weer vast.
7. Sluit de afdekking van het drijfwerk (3). Fixeer de sluitschroef van de afdekking van het drijfwerk (11).

Boortafel afstellen

1. Maak de knevelschroef (15) los.
2. Schuif de boortafel (20) naar de gewenste hoogte.
3. Draai de boortafel (20) in de gewenste positie.
4. Fixeer de boortafel (20) opnieuw met de knevelschroef (15).
5. U kunt ook de inclinatie van de boortafel (20) instellen. Maak hiervoor de klemschroef (19) (SW 19) onder de boortafel los. Verstel de boortafel (20) naar wens tot max. 45° naar rechts of links en fixeer de boortafel (20) opnieuw met de klemschroef (19).

Boordiepte vooraf instellen

1. Maak de vastzetmoer van de diepteaanslag (8) los.
2. Laat de boorspil (7) met het gemonteer- de werktuig op het werkstuk neer.
3. Draai de schaal tot de aan de motoreenheid (13) aangebrachte zilverkleurige markeringspijl naar de nullijn van de schaal wijst.
4. Draai nu de schaal naar de gewenste boordiepte en draai de vastzetschroef (8) weer vast.
5. Voer de boorspil (7) weer terug naar de uitgangspositie.

Verandering van werktuig

Trek de stekker uit het stopcontact vooraleer u het werktuig vervangt. Zo vermijdt u dat het werktuig wordt ingeschakeld.

1. Klap de beschermkap (6) naar omhoog.
2. Maak de klemmen van de boorhouder (4) los met de boorhoudersleutel (26) uit de houder (10).
3. Verwijder het werktuig.
4. Plaats een nieuw werktuig.
5. Span de klemmen van de boorhouder (4) met de boorhoudersleutel (26).
6. Fixeer de boorklauwsleutek (26) weer aan de houder (10).
7. Controleer de gecentreerde positie van het werktuig.
8. Klap de beschermkap (6) opnieuw naar omlaag.
9. Voer een korte test uit om de boor te controleren op concentriciteit.

Laat zeker niet de boorhoudersleutel (26) zitten.

Boren

1. Schakel het apparaat in.
2. Draai aan een van de boorhefarmen (9) tegen de wijzers van de klok.
3. De boorhouder (4) gaat naar omlaag.
4. Boor met gepaste werkslag en de gewenste diepte in het werkstuk.
5. Houd rekening met eventueel noodzakelijk spaanbreken bij het bereiken van de gewenste boordiepte.
6. Breng het werktuig langzaam terug naar de aanslagpositie.

Algemene instructies

De werkslag en het toerental van de as zijn doorslaggevend voor de levensduur van het werktuig.

• De snijsnelheid wordt bepaald door het toerental van de booras en door de diameter van het werktuig.
• Daarom geldt in principe dat hoe groter de werktuigdiameter is, des te lager het toerental moet worden ingesteld.
• Bij hogere vastheid van het werkstuk moet de snijdruk hoger zijn.
• Door herhaald terugtrekken van het werktuig zorgt u voor een gemakkelijke spaanafvoer.
• De spaanafvoer wordt vooral bemoeilijkt wanneer u diep boort. Verminder hier de werkslag en het toerental.
• Om een buitensporige slijtage van het werktuigsnijvlak te vermijden moet u bij geboorde gaten met een diameter van meer dan 8,0 mm eerst met een werk-tuig met geringere diameter vooraf een gat boren.

In- en uitschakelen

Zorg ervoor dat de spanning van de elektrische aansluiting overeenstemt met het typeplaatje op het apparaat.

Sluit het apparaat aan op het elektriciteitsnet.

Let op! Klap de beschermingsinrichting (6) naar beneden, voordat u de machine inschakelt.

Inschakelen:

Druk op de aan schakelaar (2).

Uitschakelen:

Druk op de uit schakelaar (1).

Noodschakelaar gebruiken:

Druk op de noodschakalaar (5)

Na het indrukken van de noodschakelaar moet de noodschakelaar (5) opnieuw al draaiend worden geactiveerd. Druk op de aan schakelaar (2) om het apparaat terug te starten.

Werkstukken spannen

Bewerk uitsluitend werkstukken die veilig kunnen worden gespannen. Het werkstuk mag niet teveel meegeven. Anders kan geen veilige spanning worden gerealiseerd.

Het werkstuk mag echter ook niet te klein of te groot zijn.

Verwijderen van blokkades

- Kies in principe een aangepaste werkslag zodat spaanbreken mogelijk wordt met zo goed als geen storing.

- Is het werktuig in het werkstuk vastgezet, schakel dan het apparaat uit en trek de stekker uit. Draai het werktuig aan de boorhouder tegen de wijzers van de klok met een kleine trekbeweging om de spaan te breken en het werktuig opnieuw vrij te maken.

- Ontstaat er een brokstuk bij de bewerking van het werkstuk, schakel dan het apparaat uit en trek de stekker uit. Neem een tang en verwijder het brokstuk zodat het niet ongecontroleerd kan wegslingeren.

Reiniging en onderhoud

Trek voor elke instelling, elk onderhoud en elke reparatie de stekker uit.

Laat werkzaamheden, die niet zijn beschreven in deze handleiding, uitvoeren door een gespecialiseerde werkplaats. Gebruik uitsluitend originele onderdelen. Laat het apparaat afkoelen voor alle onderhouds- en reini-gingswerken. Er bestaat gevaar voor brandwonden!

Controleer het apparaat voor elk gebruik op duidelijke gebreken, zoals losse, versleten of beschadigde onderdelen, correct vastzittende schroeven of andere delen. Vervang beschadigde onderdelen.

Reiniging

Gebruik geen reinigings- of oplos-middelen. Chemische substanties kunnen de plastieken delen van het apparaat aantasten. Reinig het apparaat nooit onder stromend water.

• Reinig het apparaat grondig na elk gebruik.
• Reinig de verluchtingsopeningen en de buitenkant van het apparaat met een zachte borstel, een penseel of een doek.
• Verwijder spaanders, stof en vuil eventueel met een stofzuiger.
• Smeer regelmatige de bewegende onderdelen.
• Zorg ervoor dat er geen smeerstoffen op de schakelaar, V-riem, aandrijfschijven en boorhefarmen belanden.

Onderhoud

Herhaal het onderhoud eens per 5 bedrijfsuren.

1. Maak de afsluitschroef (A 11) aan de afdekking van het drijfwerk los.
2. Open de afdekking van het drijfwerk (3).
3. Maak de beide vastzetschroeven (12) van de motorunit (13) los.
4. Schuif de motorunit (13) een beetje naar voren om de V-riemen (F 29) te ontlasten.
5. Verwijder de beide V-snaren (F 29).
6. Verwijder de middelste poelie (33) en de opname ervan (34).
7. Reinig de lagerpuntopname (35+36) en smeer deze met een gangbaar multifunctioneel smeervet.

8. Plaats de opname (34) en de poelie (33) weer terug. Span de V-snaren (F 29) weer op de poelies.

9. Schuif de motorunit (13) naar achteren om de V-riemen (F 29) opnieuw te spannen.

10. De V-riemen (F 29) zijn correct ge-spannen als ze lichtjes kunnen worden ingedrukt.
11. Zet de vastzetschroeven (12) aan de motorunit (13) weer vast.
12. Sluit de afdekking van het drijfwerk (3) Fixeer de sluitschroef van de afdekking van het drijfwerk

Bewaring

• Bewaar het apparaat op een droge en stofvrije plaats en buiten het bereik van kinderen.
• Een verplaatsing van het apparaat over een korte afstand kan door twee personen worden verricht. Voor een verplaatsing van het apparaat over een langere afstand dient in principe een transporthulpmiddel te worden gebruikt.

Transport

Draag de tafelboormachine niet aan de motoreenheid.

Let op! Heet oppervlak. Er bestaat een risico op brandwon- den. Transporteer de machine pas, wanneer de motoreenheid (A 13) volledig afgekoeld is.

Draag de tafelboormachine liefst samen met een tweede persoon. Grijp met een hand de bodemplaat (A 17) vast en stabiliseer met de andere de machine aan de reductorafdekking (A 3).

Afvalverwerking en milieubescherming

Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclage-punt.

Machines horen niet bij huishoude- lijk afval thuis.

• Geef het apparaat in een recyclage-park af. De gebruikte onderdelen van kunststof en metaal kunnen per categorie gescheiden worden en zodoende gerecycleerd worden. Raadpleeg hiervoor ons servicecenter.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Indien u geen Internet hebt, neem dan telefonisch contact op met het Service-Center (zie „Service-Center“ pagina 53). Hou de onderstaande bestelnummers klaar.

Positie Gebruiks aanwijzing	Positie Explosiete-kening	Beschrijving	Bestel-Nr.
A 6 11-22	Beschermkap, voltooien	91103336
A 20	5-9	Boortafel, voltooien	91104522
A 1/2	44,46-51,54	Uit-/Aan-schakelaar, voltooien	91103339
A 5	31-36	Noodknop	91104503
A 9	67,68	Boorhefarmen	91104507
A 23	79-83	Bankschroef	91103342
F 29	102	V-riem, Set	91104508
A 4	23	Boorhouder	91104502
	120,121	Scharnier riemenafdekking	91104509
A 8	65	Schroef voor dieptebegrenzer	91104506
	37	Veer voor spilterugvoering	91104504
A 12	53	Schroef voor v-riemspanning	91104505
A 26	70	Boorhoudersleutel	91104510

Foutopsporing

Probleem Mogelijke oorzaak Foutherstel
Apparaat start niet	Noodschakelaar uit (5) is geactiveerd	Noodschakelaar uit (5) al draai-end terug activeren.Druk op de aan-schakelaar (2) om het apparaat weer te starten
	Spanning ontbreektHuiszekering wordt aangespro-ken	Stopcontact, netsnoer, leiding, stekker controleren, eventueel reparatie door elektricien huiszekering controleren
	Aan-/uitschakelaar (2/1) defect	Reparatie door klantenservice
	Motor defect Reparatie door klantenservice
Sterke trillingen	Motorunit (13) niet gefixeerd	Spanning van V-riem contro-leren en vastzetschroef (12) vastdraaien
	Werktuig niet gecentreerd ge-spannen	Werktuig in boorhouder (4) controleren
Luid piepend geluid	Spanning van V-riem te hoog	Spanning van V-riem controleren
	V-riem (29) beschadigd V-riem (29) controleren
	Aandrijfschijf beschadigd Aandrijfschijven controleren

Garantie

Geachte cliënte, geachte klant,

U krijgt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantietermijn begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drie jaar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.

Als het defect door onze garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaan-de beschadigingen en gebreken moeten onmiddellijk na het uitpakken gemeld worden. Na het verstrijken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduceerd en vóór aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zijn en daarom als aan slijtage onderhevi- ge onderdelen beschouwd kunnen worden (b.v. v-riem) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars). Deze garantie valt weg wanneer het pro- duct beschadigd, niet oordeelkundig ge- bruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en hande- lingen, die in de gebruiksaanwijzing afge- raden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden.

Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

- Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 290757) als bewijs van de aankoop klaar te houden.

- Gelieve het artikelnummer uit het typeplaatje.

- Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.

- Een als defect geregistreerd product kunt u, na overleg met onze klanten-service, mits toevoeging van het bewijs van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeel-de serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaarde- lijk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bij- geleverde accessoires in te zenden en voor een voldoende veilige transport-verpakking te zorgen.

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefiliaal laten doorvoeren. Zij maakt graag voor u een kostenraming op. Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect naar ons servicefiliaal te zenden.

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswijze – ingezonden apparaten worden niet geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Service-Center

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 290757

Service België

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 209757

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Hiermede bevestigen wij dat deTafelboormachinebouwserie PTBM 500 D4Serienummer201710000001 - 201710200000is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2011/65/EU*
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 61029-1:2009/A11:2010 • EN ISO 12100:2010EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321:2009
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY17.11.2017	Christian Frank(Documentatiegelastigde)

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
