Produkttype	Søjleboremaskine
Mærke	Parkside
Model	PTBM 500 D4
Nominel indgangsspænding	230 V~, 50 Hz
Optagen effekt	500 W (S2 15 min)
Tomgangshastighed	500 - 2500 min⁻¹ (patron)
Borediameter	1,5 mm til 16 mm
Kompatible materialer	Metal, træ, plast, fliser
Vægt	17 kg
Maks. emnestørrelse	60 mm
Beskyttelsesklasse	I
Beskyttelsestype	IPXO
Lydtryksniveau	71 dB(A)
Garanteret lydeffektniveau	87 dB(A)
Vibrationer	2,39 m/s²
Bordhældning	Maks. 45° til højre eller venstre
Garanti	3 år
Leveringsomfang	Bundplade, borebord, søjle, motorenhed, 3 løftearme, beskyttelsesanordning, patron, patronnøgle, unbrakonøgle, skruestik, beslag, brugsanvisning
Reparerbarhed	Reservedele tilgængelige på grizzly-service.eu

Ofte stillede spørgsmål - PTBM 500 D4 PARKSIDE

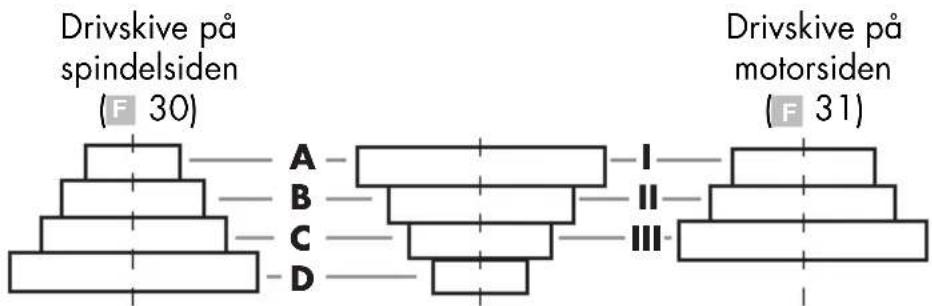

Hvordan vælger jeg rotationshastigheden?

Åbn gearkapslen, løsn låseskruerne, flyt kileremmene på remskiverne for at opnå den ønskede hastighed. Se tabellen over anbefalede hastigheder i forhold til materiale og borediameter.

Hvordan skifter jeg boret?

Afbryd apparatet. Løft beskyttelsesanordningen, løsn patronen med nøglen, fjern det gamle bor, indsæt det nye, spænd patronen, og sænk beskyttelsen.

Hvordan indstiller jeg boredybden?

Løsn indstillingsskruen på dybdestoppet, sænk spindlen ned på emnet, indstil skalaen til den ønskede dybde, og spænd derefter skruen.

Hvad gør jeg, hvis boremaskinen ikke starter?

Kontrollér først, at nødstopkontakten ikke er aktiveret (drej den for at nulstille). Kontrollér netspænding, sikringer og afbryder. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan vedligeholder jeg boremaskinen?

Rengør regelmæssigt ventilationsåbningerne og overfladen med en blød børste. Smør bevægelige dele med flerfunktionsfedt. Hver 5. times drift skal lejerne rengøres og smøres.

Hvordan strammer jeg kileremme?

Åbn gearkapslen, løsn motorens låseskruer, skub motorenheden let bagud, indtil remmene kan trykkes let ind. Spænd skruerne igen.

Hvilke materialer kan der bores i?

Denne søjleboremaskine kan bore i metal, træ, plast og fliser med bor fra 1,5 til 16 mm i diameter.

Hvordan fastgør jeg emnet?

Brug den medfølgende skruestik eller skruetvinger til at holde emnet fast på bordet. Hold aldrig emnet i hånden under boring.

Hvordan transporterer jeg boremaskinen?

Vent, indtil motoren er kølet af. Tag fat i bundpladen med den ene hånd og gearkapslen med den anden. Transportér den helst med to personer.

Hvordan kontakter jeg kundeservice?

For Frankrig, ring på 0800 919270 eller send en e-mail til [e-mail]. For Belgien, ring 070 270 171 (0,15 EUR/min) eller skriv til [e-mail]. Angiv IAN-nummer 290757.

BRUGSANVISNING PTBM 500 D4 PARKSIDE

Oversættelse af den originale driftsvejledning

NL BE

TAFELBOORMACHINE

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

FR BE

Funktionsbeskrivelse 6

Oversigt 6

Sikkerhedsinformationer ....7

Symboler og billedtegn ......7

Generelle sikkerhedsanvisninger .....8

Generelle sikkerhedshenvisninger for el-værktøjet ....8

Sikkerhedsanvisninger til søjleboremaskiner ....10

Monteringsvejledning ......11

Ibrugtagning 12

Valg af omdrejningstal 12

Kontrol af kileremme ....13

Spænding af kileremme ....13

Indstilling af opspændingsplan .....13

Forindstilling af boredybden .....13

Værktøjsskift 13

Boring 14

Generelle bemærkninger ....14

Fastspænding af arbejdsemner .....14

Fjernelse af blokeringer ....15

Bortskaffelse/miljøbeskyttelse ...16

Reservedele/Tilbehør ......17

Garanti 18

Reparations-service ......19

Service-Center 19

Importør 19

Fejlsøgning 19

Oversættelse af den originale CE-konformitetserklæring ......73

Eksplosionstegning ....77

Introduktion

Hjertelig tillykke med købet af dit nye apparat. Du har besluttet dig for et produkt af højeste kvalitet.

Dette apparats kvalitet blev kontrolleret under produktionen og det blev understet en slutkontrol. Dermed er dit apparats funktionsevne garanteret. Det kan dog ikke udelukkes, at der i enkelte tilfælde findes smøremidler på eller i apparatet. Dette er ingen mangel eller defekt eller grund til bekymring.

Betjeningsvejledningen er bestanddel af dette produkt. Den indeholder vigtige informationer vedrørende sikkerhed, brug, vedligeholdelse og bortskaffelse. Gør dig inden brugen af produktet fortrolig med alle betjenings- og sikkerheds-informationer. Benyt kun produktet som beskrevet og kun til de anførte indsatsområder. Opbevar vejledningen godt og lad alle dokumenter følge med ved videregivelse af produktet til tredje.

Anvendelsesformål

Bænkboremaskinen er beregnet til boring i metal, træ, plast og fliser. Der kan anvendes

boremaskiner med cylindrisk skaft med en borediameter på 1,5 mm til 16 mm.

Apparatet er kun beregnet til hobbymæssig brug. Der er ikke konstrueret til permanent erhvervsmæssig brug.

Apparatet er ikke beregnet til at blive brugt af personer under 16 år. Unge over 16 år må kun anvende apparatet under opsyn.

Illustrationerne finder du på de forreste og bagerste foldesider.

Leveringsomfang

Kontrollér indholdet ved udpakningen af maskinen. Bortskaf indpakningsmaterialet forskriftsmæssigt.

• Bundplade
• Opspændingsplan
• Søjlerør
• Motorenhed
• 3 boreløftearme
• Beskyttelsesanordning
• Dybdeanslag
• Borepatronnøgle
• Unbrakonøgle
• Skruestik
• Monteringsmateriale
• Betjeningsvejledning

Funktionsbeskrivelse

Betjeningsdelenes funktion forklares i de efterfølgende beskrivelser.

Oversigt

A 1 Slukknap

2 Tændknap
3 Motorafdækning
4 Borepatron
5 Nødafbryder
6 Beskyttelsesanordning
7 Borespindel
8 Låseskrue til dybdeanslag
9 Manuel spindelføring med 3 boreløftearme
10 Holder til borepatronnøgle
11 Lukkeskrue til motorafdækning
12 Låseskrue til dybdeanslag

13 Motorenhed
14 Søjlerør
15 Knebelskrue
16 3 monteringsskruer
17 Bundplade
18 Vinkelskala
19 Låseskrue til opspændingsplanets hældning
20 Opspændingsplan
21 Dybdeanslag med skala
22 Monteringsmateriale skruestik
23 Skruestik
24 Spændebakker
25 Unbrakonøgle
26 Borepatronnøgle
27 Klemskruerne til motorenhed

28 Klemskrue til beskyttelsesanordning

F 29 Kilerem

Arbejdsemnestørrelse......maks. 60 mm

Lydtryksniveau

(L_pA) 71 dB(A); K_pA = 3 dB

Lydeffektniveau (L _WA )

målt.... 84 dB(A); K_WA=3 dB

garanteret 87 dB(A)

Vibration ( a_h ) ..... 2,39 m/s ^2 ; K=1,5 m/s ^2

* Efter uafbrudt drift i 15 minutter følger en driftspause, indtil apparatets temperatur afviger mindre end 2 K (2°C) fra rumtemperaturen.

Støj- og vibrationsværdier blev målt i henhold til de angivne standarder og bestemmelser i overensstemmelseserklæringen.

Den anførte svingningsemissionsværdi blev målt iht. en standardiseret prøvemetode og kan anvendes til sammenligning af et el-værktøj med et andet.

Den anførte svingningsemissionsværdi kan også anvendes til en indledende vurdering af afbrydelsen.

Advarsel: Svingningsemissions-værdien kan adskille sig fra den angivne værdi under brugen af el-værktøjet, afhængig af den måde som værktøjet bruges på.

Forsøg at holde belastningen så lav som mulig pga. vibrationer. En måde at reducere vibrationsbelastningen på kan være at bære handsker ved brug af værktøjet og begrænse den tid, man arbejder med værktøjet. Her er det nødvendigt at tage hensyn til alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket og tider, hvor det ganske vist er tændt, men kører uden belastning).

Sikkerhedsinformationer

OBS! Ved brug af elværktøjer skal man til beskyttelse mod elektrisk stød, kvæstelser og brandfare være opmærksom på følgende principielle sikkerhedsforanstaltninger.

Læs disse anvisninger opmærksomt igennem før ibrugtagning, og opbevar denne betjeningsvejledning på et sikkert sted.

Symboler og billedtegn

Symboler på maskinen:

Advarsel!

Fare pga. elektrisk stød! Tag strømstikket ud af stikdåsen før vedlgeholdelses- eller reparationsarbejder.

Læs betjeningsvejledningen

Bær høreværn

Langt här må ikke bæres åbent. Anvend et hårnet.

Bær ingen handsker.

OBS! Risiko for kvæstelser på grund af roterende dele!

OBS! Varm overfl ade. Der er risiko for forbrændinger.

Apparater må ikke bortskaffes med husholdningsaffald.

Symboler i vejledningen

Faresymboler med oplysninger om forebyggelse af person- eller materielle skader.

Påbudstegn med oplysninger om forebyggelse af skader.

Tilslut apparatet til netspændingen.

Tag strømstikket ud.

D

Henvisningstegn med informationer om bedre håndtering af udstyret.

Stål

Træ

Generelle sikkerhedsanvisninger

OBS! Ved brug af el-værktøjer skal man til beskyttelse mod elektrisk stød, kvæstelses- og brandfare være opmærksom på følgende principielle sikkerhedsforanstaltninger:

Der er fare for tilskadekomst!

Generelle sikkerhedshenvisninger for el-værktøjet

ADVARSEL! Læs alle sikkerheds- informationer og anvisninger.

Forsømmelighed ved overholdelse af sikkerhedsinformationer og anvisninger kan forårsage elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinformationer og anvisninger.

Det i sikkerhedsinformationerne anvendte udtryk "el-værktøj" vedrører netdrevne el-værktøjer (med forsyningskabel) og akku-drevne el-værktøjer (uden forsyningskabel).

Sikkert arbejde:

- Hold orden i dit arbejdsområde. Uorden i arbejdsområdet kan medføre ulykker.

- Vær opmærksom på påvirkninger fra omgivelserne.

- Udsæt ikke elværktøjer for regn. Brug ikke elværktøjer i fugtige eller våde om-

givelser. Indtrængning af vand i et elværktøj øger risikoen for elektrisk stød.

- Sørg for en god belysning på arbejdspladsen.

- Benyt ikke elværktøjer, hvor der er brand- eller eksplosionsfare.

El-værktøj kan slå gnister, som kan antænde støvet eller dampene.

- Beskyt dig mod elektrisk stød. Undgå at berøre dele med jordforbindelse (fx rør, radiatorer, komfurer, køleaggregater).

- Hold andre personer væk. Lad ikke andre personer især børn, berøre elværktøjet eller kablet. Hold dem væk fra dit arbejdsområde

- Opbevar ubenyttede elværktøjer sikkert. Ubenyttede elværktøjer bør opbevares på et tørt, højtliggende eller aflåst sted, uden for børns rækkevidde.

• Overbelast ikke elværktøjet.

Du arbejder bedre og mere sikkert inden for det anførte ydelsesområde.

- Anvend ingen ydelsessvage maskiner til svære arbejder.

- Benyt ikke dit elværktøj til formål, hvortil det ikke er beregnet. Benyt fx ikke en rundsav til savning af grene eller brændestykker.

- Bær ikke løsthængende føj eller smykker, da disse kan indfanges af de bevægelige dele.

- Ved udendørsarbejde anbefales det at bruge skridsikkert skotøj.

- Brug et hårnet ved langt här. Tag herved hensyn til arbejdsforholdene og det arbejde, der skal udføres. Brug af el-værktøjet til andre end de fastsatte formål kan medføre farlige situationer.

- Benyt sikkerhedsudstyr.

- Brug en beskyttelsesbrille. Ved ignorering kan der opstå øjenskader som følge af gnister eller slibepartikler.

- Brug et åndedrætsværn ved støvproducerende arbejder.

• Tilslut støvudsugningsudstyr. Hvis der kan tilsluttes støvudsugnings- og op-samleanordninger, skal du kontrollere, at disse er tilsluttede og at de bruges rigtigt.
• Brug ikke kablet til formål, hvortil det ikke er beregnet. Benyt ikke kablet til at trække stikket ud af stikdåsen med. Beskyt kablet mod varme, olie og skarpe kanter.
• Sørg for, at emnet er fastspændt. Benyt spændeanordninger eller en skruestik til fastholdelse af emnet. Således fastholdes det bedre end i hånden.
• Undgå abnorme holdninger. Sørg for at stå sikkert og hold altid balancen. Det gør det lettere at kontrollere el-værktøjet i uventede situationer.

• Plej dine værktøjer godt. Mange ulykker skyldes dårligt vedligeholdte maskiner.

• Hold skæreværktøjer rene og skarpe, for at kunne arbejde bedre og mere sikkert.

• Overhold anvisningerne om smøring og værktøjsskift.
• Kontrollér regelmæssigt elværktøjets tilslutningskabel og lad det udskifte af en autoriseret fagmand, hvis det er beskadiget.
• Kontrollér regelmæssigt forlængerkablet og udskift det, hvis det er beskadiget.
• Hold håndtagene tørre, rene og fri for olie og fedt.

- Træk stikket ud af stikdåsen när elværktøjet ikke bruges, inden vedligeholdelse og ved værktøjsskift.

Denne sikkerhedsforanstaltning forhindrer utilsigtet start af el-værktøjet.

- Efterlad ikke værktøjsnøgler i værktøjet. Kontrollér inden du tænder, at nøgle og indstillingsværktøjer er fjernet. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, kan dette medføre personskader.

• Undgå utilsigtet start. Sørg for, at elværktøjets afbryder er slukket när stikkes sættes i stikdåsen.
• Brug af forlængerkabler udendørs. Udendørs må der kun bruges dertil godkendte og tilsvarende mærke-de forlængerkabler.
• Det er vigtigt at være opmærksom, se hvad man laver og bruge el-værktøjet fornuftigt. Brug aldrig el-værktøjet hvis du er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Et øjebliks uopmærksomhed ved brug af el-værktøjet kan medføre alvorlige personskader.

• Kontrollér elværktøjet for eventuelle beskadigelser. Dermed sikrer man sik at el-værktøjets sikkerhed opretholdes.

• Inden elværktøjet må bruges igen, skal det undersøges omhyggelig om beskyttelsesanordninger eller let beskadigede dele fungerer korrekt og formålsbestemt.

• Kontrollér, om bevægelige dele fungerer korrekt og ikke sidder fast eller om dele er beskadiget. Samtlige dele skal være rigtigt monteret og opfylde alle betingelser, for at garantere en korrekt brug.
• Beskadigede beskyttelsesanordninger skal repareres eller udskiftes formålsbestemt på et autoriseret værksted, såfremt der ikke står andet i vejledningen.
• Beskadigede afbrydere skal udskiftes på et kundeserviceværksted.
• Benyt ikke elværktøjer, hvor afbryderen ikke lader sig tænde- og slukke. Der er fare for tilskadekomst.

- OBS! Brug af andre værktøjer og andet tilbehør kan medføre kvæstelser.

- Lad dit elværktøj reparere af en elektriker. Dette elværktøj svarer til de relevante sikkerhedsbestemmelser.

D

Reparationer må udføres på et specialværksted, hvor der benyttes originale reservedele; da der ellers kan opstå risici for brugeren.

- Hvis dette apparats tilslutningsledning bliver beskadiget, skal den udskiftes med en speciel tilslutningsledning, der fås hos producenten eller dennes kundeservice.

Service:

- Elværktøjet skal udelukkende kontrolleres af kvalificeret fagpersonale og udelukkende repareres med originale reservedele. Derved garanteres det, at elværktøjets sikkerhed opretholdes.

Sikkerhedsanvisninger til søjleboremaskiner

• Advarselsskilte på elværktøjet må aldrig blive ukendelige.
• Fastgør elværktøjet på et fast, plant og vandret underlag. Hvis elværktøjet kan glide eller vippe, kan indsatsværktøjet ikke føres ensartet og sikkert.
• Hold arbejdsfladen ren hen til arbejdsemnet, der skal bearbejdes. Borespåner og genstande med skarpe kanter kan medføre kvæstelser. Materialeblandinger er særligt farlige. Letmetalstøv kan brænde eller eksplodere.
• Indstil det rigtige omdrejningstal, før arbejdet påbegyndes. Omdrejningstallet skal være dimensioneret til borediameteren og materialet, der skal bores. Hvis omdrejningstallet er indstillet forkert, kan indsatsværktøjet sætte sig fast i arbejdsemnet.
• Før kun indsatsværktøjet mod arbejdsemnet i tændt tilstand. Der er risiko for tilbageslag, hvis ind-

satsværktøjet sætter sig fast i arbejdsemnet. Dette kan føre til kvæstelser.

- Bevæg ikke hænderne ind i boreområdet, mens elværktøjet kører. Ved kontakt med indsatsværktøjet er der risiko for kvæstelser.

- Fjern aldrig borespåner fra boreområdet, mens elværktøjet kører. Før altid først drivenheden til den hvilende stilling, og sluk derefter for elværktøjet.

- Fjern ikke forekommende borespåner med de bare hænder. Der er særligt risiko for kvæstelser i forbindelse med varme og skarpkantede metalspåner.

- Bryd lange borespåner, idet boreprocessen afbrydes ved at dreje drejehjulet et lille stykke tilbage. Lange borespåner medfører risiko for kvæstelser.

- Hold greb tørre, rene og fri for olie og fedt. Greb med fedt eller olie er glatte og resulterer i tab af kontrollen.

- Anvend spændeanordninger til at fastspænde arbejdsemnet. Arbejdsemner, der er for små til at blive spændt fast, må ikke bearbejdes. Hvis du holder arbejdsemnet med hånden, kan du ikke sikre det tilstrækkeligt mod fordrejning og dermed komme til skade.

- Sluk øjeblikkeligt for elværktøjet, hvis indsatsværktøjet blokerer.

Indsatsværktøjet blokerer, hvis:

- elværktøjet overbelastes; - det sætter sig fast i arbejdsemnet, der skal bearbejdes.

- Rør ikke ved indsatsværktøjet efter arbejdet, før det er kølet af. Indsatsværktøjet bliver meget varmt under arbejdet.

- Undersøg regelmæssigt kablet, og få altid et beskadiget kabel

repareret af en autoriseret kundeserviceafdeling. Et beskadiget forlængerkabel skal skiftes ud. Derved garanteres det, at elværktøjets sikkerhed opretholdes.

• Opbevar elværktøjet på et sikkert sted, när det ikke anvendes. Opbevaringsstedet skal være tørt og kunne låses af.
  Derved forhindres det, at elværktøjet beskadiges som følge af opbevaringen eller betjenes af uerfarne personer.
• Forlad aldrig værktøjet, før det står helt stille. Indsatsværktøjer med efterløb kan medføre kvæstelser.
• Anvend ikke elværktøjet med et beskadiget kabel. Rør ikke ved det beskadigede kabel, og af-bryd strømstikket fra lednings-nettet, hvis kablet bliver beskadiget under arbejdet. Beskadigede kabler øger risikoen for elektrisk stød.
• Apparatet er ikke egnet til bearbejddning af fødevarer.
• Arbejdsemner, der er for små til at blive spændt fast, må ikke bearbejdes. Særligt runde eller ujævne arbejdsemner.
• Undgå unaturlige kropsholdninger. Sørg for god stabilitet og vær altid i balance.

Monteringsvejledning

Bænkboremaskinen leveres adskilt. Rengør først søjlerøret (14), bundpladen (17), opspændingsplanet (20), skruestikket (23) og borepatronen (4) med en tør klud.

1. Anbring søjlerøret (14) på bundpladen (17). Skru søjlerøret (14) sammen med bundpladen (17) med de tre medfølgende monteringsskruer (16). Tilspænd monteringsskruerne (16) med moderat styrke, så gevindet ikke rives ud af bundpladen (17).

2. Anbring opspændingsplanet (20) på søjlerøret (14). Skyd opspændingsplanet (20) til en nedre position. Fiksér opspændingsplanet (20) med knebelskruen (15) i en nedre position.

B 3. Anbring skruestikket (23) på opspændingsplanet (20). Skru den fast på opspændingsplanet (20) med de medfølgende monteringsskruer (22) sammen med underlagsskiven og fjederringen i den viste rækkefølge.

C 4. Anbring motorenheden (13) på søjlerøret (14). Sikr motorenheden (13) med de to klemskruer (27) på siden med den medfølgende unbrakonøgle (25).

D 5. Skru de tre boreløftearme ind i spindelføringen (9). Tilspænd de tre boreløftearme med en gaffelnøgle (NV 6). 6. Løsn låseskruen fra dybdeanslaget (8).

E 7. Sæt beskyttelsesanordningen (6) på den øverste del af borespindlen (7). 8. Fiksér beskyttelsesanordningen (6) med klemskruen (28). 9. Klap beskyttelsesanordningen (6) op. Sæt borepatronen (4) på borespindlens (7) kegle. Sikr borepatronen (4) ved at slå let på borepatronspidsen et par gange. Anvend hertil en plasthammer.

Ibrugtagning

OBS! Fare for kvæstelser!

Sørg for at have tilstrækkelig

plads til arbejdet og udsæt ikke andre personer for fare.

- Før idriftsættelse skal

alle afdækninger og

beskyttelsesanordninger være monteret korrekt.

- Træk strømstikket ud, før du

foretager indstillinger på apparatet.

Opstilling

Opstil bænkboremaskinen på et fast underlag. Ideelt skrues maskinen fast til underlaget. Brug de fire borehuller i bundpladen (17).

F

Valg af omdrejningstal

1. Løsn låseskruen (11) til motorafdækningen (3).

2. Åbn motorafdækningen (3).

3. Løsn de to låseskruer (12) til motorenheden (13).

4. Skyd motorenheden (13) et stykke frem for at aflaste kileremmene (29).

5. Anbring kileremmene (29) i den ønskede kombination for at nå det angivne omdrejningstal:

	Pos.	Omdrejningstal [1/min]		Pos.	Omdrejningstal [1/min]		Pos.	Omdrejningstal [1/min]
1	D - I	500	4	D - III	830	7	B - III	1600
2	D - II	680	5	B - I	980	8	A - II	2000
3	C - I	770	6	C - II	1100	9	A - III	2500

Motorafdækningen (3) er udstyret med en läsekontakt (32). Hvis ikke motorafdækningen (3) er lukket korrekt, kan apparatet ikke tændes.

1. Skyd motorenheden (13) bagud for at spænde kileremmene (29) igen.

2. Kileremmene (29) er spændt korrekt, när de kan trykkes et lille stykke ned.

3. Fastspænd igen de to låseskruer (12) til motorenheden (13).

4. Luk motorafdækningen (3). Tilspænd läseskruen til motorafdækningen (11).

Anbefalede omdrejningstal for forskellige borstørrelser og materialer:

<3	<4 2500
3-4 5	-6 1600
57-8	1100
6-8 9	10 830
>8	>10 500

Kontrol af kileremme

1. Løsn låseskruen (11) til motorafdækningen (3).
2. Åbn motorafdækningen (3).
3. Kontrollér kileremmenes (29) spænding.
4. Kileremmene (29) er spændt korrekt, när de kan trykkes et lille stykke ned.
5. Kontrollér kileremmene (29) for revner, indsnit eller andre beskadigelser.
6. Luk motorafdækningen (3). Tilspænd läseskruen til motorafdækningen (11).

Spænding af kileremme

1. Løsn låseskruen til motorafdækningen (11).
2. Åbn motorafdækningen (3).
3. Løsn låseskruerne (12) til motorenheden (13).
4. Skyd motorenheden (13) bagud for at spænde kileremmene (29).
5. Kileremmene (29) er spændt korrekt, när de kan trykkes et lille stykke ned.
6. Fastspænd igen de to läseskruer (12) til motorenheden (13).
7. Luk motorafdækningen (3). Tilspænd läseskruen til motorafdækningen (11).

Indstilling af opspændingsplan

1. Løsn knebelskruen (15).
2. Skyd opspændingsplanet (20) til den ønskede højde.
3. Drej opspændingsplanet (20) til den ønskede position.
4. Fiksér igen opspændingsplanet (20) med knebelskruen (15).
5. Opspændingsplanet (20) kan også indstilles i sin hældning. Løsn hertil låseskruen (19) (NV 19) under opspændingsplanet (20). Hæld opspændingsplanet (20) efter ønske op til maks. 45° til højre eller venstre. Fiksér igen opspændingsplanet (20) med låseskruen (19).

Forindstilling af boredybden

1. Løsn läseskruen fra dybdeanslaget (8).
2. Sænk borespindlen (7) ned på arbejdsemnet med det monterede værktøj.
3. Drej på skalaen, indtil den sølvfarvede markeringspil, der er anbragt på motorenheden (13), peger på skalaens nullinje.
4. Drej nu skalaen til den ønskede boredybde, og spænd låseskruen (8) fast igen.
5. Før borespindlen (7) tilbage til dens udgangsposition.

Værktøjsskift

Tag stikket ud af stikdåsen før værktøjsskift. Dermed forhindres det, at apparatet går i gang ved et uheld.

1. Klap beskyttelsesanordningen (6) op.
2. Frigør borepatronens (4) holdebakker fra holderen (10) med borepatronnøglen (26).
3. Tag værktøjet ud.
4. Indsæt et nyt værktøj.

D

1. Spænd borepatronens (4) holdebakker med borepatronnøglen (26).
2. Fastgør igen borepatronnøglen (26) på holderen (10).
3. Kontrollér, at værktøjets position er centreret.
4. Klap beskyttelsesanordningen (6) ned igen.
5. Udfør en kort testkørsel for at kontrollere borets koncentricitet.

Lad under ingen omstændigheder borepatronnøglen (26) blive siddende.

Boring

1. Tænd apparatet.
2. Drej en af boreløftearmene mod uret.
3. Borepatronen (4) sænkes.
4. Udfør boring i arbejdsemnet med passende fremføring og ønsket dybde.
5. Vær opmærksom på en eventuelt nødvendig spånbrydning på vej til den ønskede boredybde.
6. Før værktøjet langsomt tilbage til anslagsposition.

Generelle bemærkninger

Fremføring og spindelomdrejnings- tal har afgørende betydning for værktøjets levetid.

• Skærehastigheden bestemmes af borespindlens omdrejningstal og af værktøjets diameter.
• Derfor gælder generelt: Jo større værk- tøjsdiameteren er, desto lavere bør om- drejningstallet vælges.
• Når arbejdsemnets styrke er større, skal skæretrykket være højere.

• Sørg for en lettere spånbortledning ved at trække værktøjet tilbage gentagne gange.

• Særligt ved dybe boringer er spånbortledning vanskelig. Reducér i dette tilfælde fremføringen og omdrejningstallet.

• For at undgå en for stor slitage på værktøjsskæret skal der ved boringer med en diameter på over 8,0 mm først forbores med et værktøj med en mindre diameter.

Til- og frakobling

Vær opmærksom på, at spændingen for strømtilførslen stemmer overens med typeskiltet på apparatet.

Tilslut apparatet til netspændingen.

OBS! Klap beskyttelsesan-ordningen (6) ned, inden du tænder for maskinen.

Tilkobling:

Tryk på tænd-knappen (2).

Frakobling:

Tryk på nødafbryderen (5)

Efter aktivering af nødafbrydelsen skal nødafbryderen (5) frigives igen ved drejning. Tryk på tændknappen (2) for at starte apparatet igen.

Fastspænding af arbejdsemner

Der må kun bearbejdes arbejdsemner, der kan fastspændes sikkert. Arbejdsemnet må ikke give efter. Ellers kan der ikke tilveje- bringes sikker spænding.

Arbejdsemnet må heller ikke være for lille eller for stort.

Fjernelse af blokeringer

• Vælg principielt en tilpasset fremføring for at muliggøre en så forstyrrelsesfri spånbrydning som muligt.
• Hvis værktøjet sidder fast i arbejdsemnet, skal apparatet slukkes og strømstikket frakobles. Drej værktøjet ved borepatronen mod uret med et lille ryk for at bryde spånen og frigøre værktøjet igen.
• Hvis der opstår et brudstykke under bearbejdningen af arbejdsemnet, skal apparatet slukkes og strømstikket frakobles. Anvend en tang til hjælp og fjern brudstykket, så det forhindres, at det slynges ukontrolleret ud.

Arbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af et specialværksted. Anvend kun originaldele. Lad redskabet køle af før al service- og rengøringsarbejde. Der er fare for forbrænding!

Før hver brug skal apparatet kontrolleres for tydelige mangler såsom løse, slidte eller beskadigede dele, og at skruer eller andre dele sidder rigtigt. Udskift beskadigede dele.

Rengøring

Anvend ikke rengørings- eller op- løsningsmiddel. Kemiske substanser kan angribe værktøjets plastdele. Rengør aldrig værktøjet under rindende vand.

• Rengør værktøjet grundigt efter hver brug.
• Rengør ventilationsåbningerne og overfladen af apparatet med en blød børste, en pensel eller en klud.
• Fjern eventuelt spåner, støv og snavs med en støvsuger.
• Smør de bevægelige dele regelmæssigt.
• Sørg for, at smøremidler ikke kommer i kontakt med kontakter, kileremme, drivskiver og boreløftearme.

Vedligeholdelse

Gentag vedligeholdelsen hver 5. driftstime.

1. Løsn läseskruen (A 11) til motorafdækningen (3).
2. Åbn motorafdækningen (3).
3. Løsn de to låseskruer (12) til motorenheden (13).
4. Skyd motorenheden (13) et stykke frem for at aflaste kileremmene (F 29).
5. Tag begge kileremme (F 29) af.
6. Fjern den mellemste drivskive (33) og tilhørende holder 34).
7. Rengør lejestederne til holderen (35+36) og smør disse med almindelig multifunktionsfedt.
8. Sæt holderen (34) og drivskiven (33) på igen. Spænd kileremmene (F 29) på igen.
9. Skyd motorenheden (13) bagud for at spænde kileremmene (F 29) igen.
10. Kileremmene (F 29) er spændt korrekt, när de kan trykkes et lille stykke ned.
    11.Fastspænd igen de to läseskruer (12) til motorenheden (13).
11. Luk motorafdækningen (3). Tilspænd läseskruen til motorafdækningen (A 11).

D

Opbevaring

• Opbevar maskinen et tørt og støvbeskyttet sted uden for børns rækkevidde.
• Værktøjet kan fl yttes af to personer over en kort distance. Over længere distancer skal værktøjet principielt fl yttes ved hjælp af en transportanordning.

Transport

Bær ikke bænkboremaskinen ved at holde i motorenheden.

OBS! Varm overfl ade. Der er risiko for forbrændinger. Transportér først maskinen, när motorenheden (A 13) er afkølet fuldstændigt.

Bær så vidt muligt bænkboremaskinen sammen med en anden person. Tag fat i bundpladen (A 17) med den ene hånd, og stabilisér maskinen på motorafdækningen (A 3) med den anden hånd.

Bortskaffelse/miljøbeskyttelse

Afl ever maskine, tilbehør og emballage til miljøvenligt genbrug.

Apparater må ikke bortskaffes med husholdningsaffald.

• Indlevér værktøjet på en genbrugsstation. De anvendte plast- og metaldele kan rensorteres og derefter genanvendes. Rådfør dig med vores servicecenter.
• Vi bortskaffer dine defekte indsendte apparater gratis.

Reservedele/Tilbehør

Hvis du ikke har internet, kan du også henvende dig telefonisk til vores servicecenter (se „Service-Center“, side 19). Hav de nedenfor anførte bestillingsnumre klar.

Pos. Betjenings-vejledning	Pos. Eksplosions-tegning	Betegnelse numre	Bestillings-
A 6	11-22	Beskyttelsesanordning, komplet	91103336
A 20	5-9	Opspændingsplan, komplet	91104522
A 1/2	44,46-51,54 Tænd-/slukknap, komplet	91103339
A 5	31-36	Nødafbryder	91104503
A 9	67,68	Boreløftearm	91104507
A 23	79-83	Skruestik	91103342
F 29	102	Kileremme, sæt	91104508
A 4	23	Borepatron	91104502
	120,121	Hængsel Motorafdækning	91104509
A 8	65	Skrue til dybdebegrænser	91104506
	37	Fjeder til spindeltilbageføring	91104504
A 12	53	Skrue til kileremsspænding	91104505
A 26	70	Borepatronnøgle	91104510

Garanti

Kære kunde! På dette apparat yder vi 3 års garanti fra købsdato. Skulle der forekomme defekter på dette produkt har du lovpligtige rettigheder mod sælgeren af produktet. Disse lovpligtige rettigheder bliver ikke indskrænket af den efterfølgende anførte garanti.

Garantibetingelser

Garantien træder i kraft med købsdatoen. Opbevar den originale kassebon godt. Dette bilag kræves som dokumentation for købet. Skulle der indenfor tre år efter dette produkts købsdato optræde en materiale- eller fabrikationsfejl, bliver produktet – efter vores skøn – repareret eller ombyttet gratis. Denne garantiydelse forudsætter, at det defekte apparat og købsbilaget (kassebon) indenfor den tre års frist bliver indsendt og at der vedlægges en kort skriftligt beskrivelse af defekten og hvornår den er optrådt. Hvis defekten er dækket af vores garanti, får du apparatet repareret eller ombyttet. Med reparationen eller ombytningen begynder garantiperioden ikke forfra

Garantiperiode og lovpligtige produktansvarskrav

Garantiperioden bliver ikke forlænget af garantien. Dette gælder også for ombytte-de og reparerede dele. Eventuel allerede ved købet eksisterende skader og defekter skal meldes straks efter udpakningen. Efter udløb af garantiperioden forefaldende re-parationer er omkostningspligtige.

Garantiens omfang

Apparatet blev produceret meget omhygge- ligt efter strenge kvalitetsretningslinjer og kon- trolleret grundigt inden det forlod fabrikken.

Garantiydelsen gælder for materiale- eller fabrikationsfejl. Denne garanti gælder ikke for produktdele som er udsat for en normal nedslidning og derfor kan anses som sliddele (f.eks. kileremme) eller for beskadigelser på skrøbelige dele (f.eks. kontakter).

Garantien bortfalder, hvis produktet bliver beskadiget, ikke-formålsbestemt anvendt eller ikke vedligeholdt. For en korrekt brug af produktet skal alle i betjeningsvejledningen anførte anvisninger følges nøje. Anvendelsesformål og handlinger, som der frarådes eller advares imod i betjeningsvejledningen, skal ubetinget undgås.

Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og usagkyndig håndtering vold og ved indgreb, der ikke er foretaget på vores autoriserede servicested, bortfalder garantien.

Afvikling af et garantitilfælde

For at garantere en hurtig behandling af dit anliggende, bedes du følge følgende henvisninger:

- Hav ved alle forespørgsler kassebonen og identifikationnummeret (IAN 290757) parat som dokumentation for købet.

- Artikelnummeret fremgår af mærkepladen, en indgravering.

- Skulle der optræde funktionsfejl eller andre defekter bedes du først kontakte den efterfølgende anførte serviceafdeling, telefonisk eller pr. e-mail. Der får du så yderligere informationer om afviklingen af din reklamation.

- Et som defekt registreret produkt kan du, efter aftale med vores kundeservice og med vedlagt købsbilag (kassebon) samt en kort beskrivelse af, hvori defekten består og hvornår denne defekt er optrådt indsende portofrit til den serviceadresse, som du får meddelt. For at undgå problemer med modtagelsen og ekstra omkostninger, bedes du ubetinget benytte den adresse, som du får meddelt. Sørg for, at forsendelsen ikke sker ufrankeret,

som voluminøs pakke, ekspres eller som en anden specialforsendelse. Indsend apparatet inkl. alle ved købet medfølgen-de tilbehørsdele og sørg for en tilstrække-lig sikker transportemballage.

Reparations-service

Du kan lade reparationer, der ikke er omfattet af garantien, udføre hos vores service-filial mod betaling. Denne udfærdiger dig gerne et omkostningsoverslag.

Vi kan kun bearbejde apparater, der er indsendt tilstrækkeligt emballeret og frankeret.

OBS: Indsend dit apparat rengjort og med en beskrivelse af defekten til vores service-filial. Ufrankerede - som voluminøs pakke, ekspres eller som en anden specialforsendelse – indsendte apparater bliver ikke modtaget.

Vi bortskaffer dine defekte indsendte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

E-Mail: [e-mail]

IAN 290757

Importer

Vær opmærksom på, at følgende adresse ikke er en serviceadresse. Kontakt først det ovenfor nævnte servicecenter.

Problem Mulig årsag Fejlafhjælpning
Værktøjet starter ikke	Nødafbryderen (5) er udløst	Frigør nødafbryderen (5) igen ved drejning. Tryk på tænd-knappen (2) for at starte apparatet igen
	Der er ingen strøm Hussikringen slår fra	Lad en elektriker kontrollere eller repa-rere stikkontakt, strømkabel, ledning og strømstik. Kontroller hussikringen
	Tænd/sluk-knap (2/1) defekt	Reparation ved kundeservice
	Motor defekt Reparation ved kundeservice
Stærke vibrationer	Motorenheden (13) er ikke fastgjort	Kontrollér kileremsspændingen og stram låseskruen (12)
	Værktøjet er ikke fastspændt centreret	Kontrollér værktøjet i borepatronen (4)
Høje hylelyde	For høj kileremsspænding	Kontrollér kileremsspændingen
	Kilerem (29) beskadiget Kontrollér kileremmen (29)
	Drivskive beskadiget Kontrollér drivskiverne

Sommaire

Introduction ......20

D	Oversættelse af den originale CE-konformitetserklæring
Hermed bekræfter vi, at Sjleboremaskine af serien PTBM 500 D4Serienummer201710000001 - 201710200000opfylder følgende gældende EF-direktiver i deres respektive gyldige version:
2006/42/EC • 2014/30/EU • 2011/65/EU*
For at sikre overensstemmelsen, blev følgende harmoniserede standarder samt nationale standarder og regler anvendt:
EN 61029-1:2009/A11:2010 • EN ISO 12100:2010EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321:2009
Det er udelukkende producentens ansvar at udarbejde denne overensstemmelseserklæring:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY17.11.2017	Christian Frank(Dokumentationsbefuldmægtiget)

* Erklæringens ovennævnte genstand opfylder forskrifterne i Europaparlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 til begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr
