GEBRUIKSAANWIJZING POFA 12 B3 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

Aku horní frézka 12 V

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

NL / BE Vertaling van de originele gebruiksaanwijzing Pagina

Gebruiksdoel ......62

Algemene beschrijving ......63

Omvang van de levering 63

Overzicht....63

Apparaat: 63

Funktiebeschrijving 64

Veiligheidsvoorschriften ......65

Symbolen in de gebruiksaanwijzing .65

Symbolen op het apparaat......65

Algemene veiligheids-

instructies voor elektrisch

gereedschap 65

Veiligheidsinstructies voor het frezen.69

Restrisico's....70

Ingebruikname ....71

Spantang vervangen 71

Frees plaatsen/vervangen....72

Parallelaanslag monteren....72

Freesdiepte instellen ....72

Accu aanbrengen/verwijderen .....73

Laadtoestand van de accu nakijken ..73

Bediening 73

In- en uitschakelen....73

Werkinstructies ....74

Frezen 74

Rand- en profielfrezen....74

Frees met parallelaanslag....74

Reiniging/Onderhoud ......75

Reiniging 75

Algemene

onderhoudswerkzaamheden......75

Bewaring....76

Afval/milieubescherming .....76

Reserveonderdelen/Accessoires .77

Foutopsporing....78

Garantie 79

Reparatieservice 80

Vertaling van de originele

CE-conformiteitsverklaring .....310

Explosietekeningen......323

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen.

Dit apparaat werd tijdens de productie op kwaliteit gecontroleerd en aan een eind- controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd.

De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen

voor veiligheid, gebruik en afvalverwijdering. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aan- gegeven toepassingsgebieden.

Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruiksdoel

Het apparaat is geschikt voor het frezen van groeven, randen, langwerpige gaten en profielen in werkstukoppervlakken gemaakt van hout, kunststof en lichtgewicht materialen.

Elke andere toepassing, die in deze handleiding niet uitdrukkelijk wordt toegelaten, kan schade aan het apparaat aanrichten en kan een ernstig gevaar voor de gebruiker betekenen.

Om veiligheidsredenen is het apparaat niet bestemd voor kinderen en jongeren die jonger zijn dan 16. Jongeren boven 16 jaar mogen het apparaat enkel onder toezicht gebruiken.

Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie. De producent is niet verantwoordelijk voor beschadigingen, die door onrechtmatig gebruik of verkeerde bediening worden veroorzaakt.

Het elektrische gereedschap is gebouwd voor de volgende soorten frezen:

- Profielfrees ( ∅ 25 mm, R 4 mm)

- Radiusfrees ( ∅ 22 mm, R 6,3 mm)

- V-sleuffrees ( ∅ 12,7 mm, < 90°)

- Sleuffrees ( ∅ 12 mm)

- Sleuffrees ( ∅ 6 mm)

- Afrondingsfrees ( ∅ 22 mm, R 6,3 mm)

Het apparaat maakt deel uit van de X 12 V TEAM serie van Parkside en kan worden gebruikt met accu's uit de X 12 V TEAM serie van Parkside. De accu's mogen alleen met originele laders van de reeks X 12 V TEAM van Parkside worden geladen.

Algemene beschrijving

De afbeeldingen vindt u op de voorste en achterste uitklapbare bladzijde.

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is.

Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

- Accu-bovenfrees

- Afzuigadapter

- Parallelaanslag

- Spantang 6 mm

• Spantang 8 mm, vooraf gemonteerd
• 6-delige freesset
• Steeksleutel
• Bewaarkoffer
• Gebruiksaanwijzing

Batterij en lader zijn niet inbegrepen.

Overzicht

Apparaat:

1 Accu
2 Ontgrendelknop accu
3 Bovenste handgreep
4 Rechter handgreep
5 Aandrijfeenheid
6 Toets freesdiepte-grove instelling
7 Verstelwiel voor fijnafstelling van de freesdiepte
8 Borgschroef Freesdiepte-instelling
9 Bodemplaat
10 Vergrendelknop voor as
11 Wartelmoer
12 Spantang 8 mm, vooraf gemonteerd (niet zichtbaar)
13 Uitsparing voor afzuigadapter
14 Uitsparing parallelaanslag
15 Vastzetschroef
16 Vergrendelwiel freesdiepte-instelling
17 Accu-laadindicator
18 Aan-/uit schakelaar

Accessoires:

19 Steeksleutel
20 Spantang 6 mm
21 Afzuigadapter
22 Parallelaanslag
23 Lader

6-deligefreesset:

24Profielfrees( ∅ 25 mm, R 4 mm)
25 Radiusfrees (∅ 22 mm, R 6,3 mm)

NL BE

26 V-sleuffrees ( 12,7 mm, 90°)
27 Sleuffrees (∅ 12 mm)
28 Sleuffrees (∅ 6 mm)
29 Afrondingsfrees ( ∅ 22 mm, R 6,3 mm)

Funktiebeschrijving

De draadloze bovenhandfrees is een elektrisch werktuig dat uitgerust is met een roterend snijwerktuig (frees) en een bodemplaat. De traploos instelbare freesdiepte-instelling en de stofafzuiging maken het mogelijk om comfortabel te werken. De werking van de verschillende bedie- ningselementen wordt hieronder beschreven.

Technische gegevens

Accu-bovenfrees....POFA 12 B3

Motorspanning U....12 V==

Toeren bij niet-belasting n _0 ......19000 min ^-1

Diameter frees .... max. 36 mm

Toerental frees n .... max. 35000 min ^-1

Werktuighals 6 mm/8mm

Gewicht (zonder accu)...... ca. 1,1 kg

Geluidsdrukniveau

(L_pA) 66,8 dB; K_pA = 3 dB

Akoestisch niveau

(L_WA) 77,8 dB; K_WA = 3 dB

Vibratie (a_h) ...... 2,031 m/s²; K=1,5 m/s²

Temperatuur max. 50 °C

Laadproces 4 - 40 °C

Bedrijf....-20 - 50 °C

Opslag 0 - 45 °C

Geluids-en vibratiewaarden werden volgens de in de conformiteitverklaring genoemde normen en bepalingen vastgesteld.

De gespecificeerde trillingsemissiewaarde en de gespecificeerde geluidsemissiewaarde zijn gemeten volgens een gestandaardiseerde testmethode en kunnen worden gebruikt om het ene elektrische gereedschap met het andere te vergelijken.

De gespecificeerde trillingsemissiewaarde en geluidsemissiewaarden kunnen ook worden gebruikt voor een voorlopige in-schatting van de belasting.

Waarschuwing: De trilemissiewaarde kan

lemissiewaarde kan tijdens het werkelijke gebruik van het elektrische gereedschap van de vermelde waarde afwijken, afhankelijk van de manier waarop het elektrisch gereedschap wordt gebruikt, meer bepaald welk soort werkstuk bewerkt wordt.

Probeer de belasting door trillingen zo gering mogelijk te houden. Een voorbeeldmaatregel om de trillingsbelasting bij gebruik van het gereedschap te verminderen, is het beperken van de werktijd. Houd daarbij rekening met alle fasen van de bedrijfscyclus (bijvoorbeeld ook periodes wanneer het elektrische gereedschap is uitgeschakeld en periodes wanneer het weliswaar is ingeschakeld maar zonder belasting draait).

Laadtijd

Het apparaat maakt deel uit van de X 12 V TEAM serie van Parkside en kan worden gebruikt met accu's uit de X 12 V TEAM serie van Parkside.

Accu's uit de X 12 V TEAM serie van Parkside mogen alleen worden opgeladen met laders uit de X 20 V TEAM serie van Parkside.

We bevelen u aan dit apparaat uitsluitend met volgende accu's:

PAPK 12 A3, PAPK 12 B3, PAPK 12 D1.

We bevelen u aan deze accu's met volgende laders te laden:

Veiligheidsvoorschriften

Gelieve bij het gebruik van het apparaat de veiligheidsinstructies in acht te nemen.

Symbolen in de gebruiks- aanwijzing

Gevaarsymbool met informatie over de preventie van personen- of zaakschade.

Waarschuwingsbord met informatie voor het voorkomen van letsels door elektrische schok.

Gebodsteken met informatie over de preventie van schade.

Veiligheidsschoenen dragen.

Neem de accu uit het apparaat.

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Symbolen op het apparaat

Opgelet!

Haal voor alle reinigings- en onderhoudswerkzaamheden aan het apparaat de accu eruit. Gevaar voor verwondingen!

Gebruiksaanwijzing raadplegen.

Draag een gehoorbescherming.

Draag een oogbescherming.

Draag een ademhalings- bescherming.

Draag geen handschoenen bij het frezen.

Machines horen niet bij huishoudelijk afval thuis.

Draairichting frees

Fijne instelling frees

De apparaat maakt deel uit van de reeks X 12 V TEAM.

Algemene veiligheids- instructies voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidsaanwijzingen, instructies, borden en technische gegevens die voor dit elektrische gereedschap gelden.

Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen

NL BE

kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.

Het in de veiligheidsinstructies gebruikte begrip „Elektrisch gereedschap“ heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).

1) Veiligheid op de werkplaats:

a) Houd uw werkterrein netjes en goed verlicht. Wanorde of onver- lichte werkterreinen kunnen tot onge- vallen leiden.
b) Werk met het elektrische gereedschap niet in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen kunnen doen ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap op een veilige afstand. Bij afleiding kunt u de controle over het apparaat verliezen.

Elektrische veiligheid:

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met elektrisch gereedschap met

randaarde. Ongewijzigde stekkers en passende stopcontacten verlagen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.
c) Houd het elektrische gereedschap op een veilige afstand van regen of nattigheid. Het binnendringen van water in elektrisch gereedschap verhoogt het risico op een elektrische schok.
d) Gebruik de kabel niet voor een verkeerd doeleinde om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel op een veilige afstand van hitte, olie, scherpe kanten of bewegende apparaatonderdelen. Beschadigde of verstrikt geraakte kabels verhogen het risico op een elektrische schok.
e) Als u met het elektrische gereedschap in de open lucht werkt, gebruikt u enkel verlengsnoeren, die ook voor buiten geschikt zijn. Het gebruik van een voor buiten geschikt verlengsnoer verlaagt het risico op een elektrische schok.
f) Wanneer het gebruik van het elektrische gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar reduceert het risico op een elektrische schok.

3) Veiligheid van personen:

a) Wees aandacht, let erop wat u doet en ga met verstand aan het werk met het elektrische gereedschap. Gebruik het elektrische gereedschap niet wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen staat. Eén moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag een persoonlijke beschermingsuitrusting en altijd een beschermbril. Het dragen van een persoonlijke beschermingsuitrusting, zoals slipvrije veiligheidsschoenen, beschermende helm of gehoorbescherming, verlaagt het risico op verwondingen.

c) Vermijd een onopzettelijke ingebruikname. Vergewis u dat het elektrische gereedschap uitgeschakeld is voordat u ze op de stroomvoorziening aansluit, oprapt of draagt.

Indien u bij het dragen van het elektrische gereedschap uw vinger op de schakelaar houdt of het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder het instellingsgereedschap of schroefsleutels voordat u het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.

e) Vermijd een abnormale li- chaamshouding. Zorg voor een veilige stand en houd te allen tijde het evenwicht. Daardoor kunt u het elektrische gereedschap in onver- wachte situaties beter controleren.

f) Draag geschikte kledij. Draag geen wijde kleding of sieraden. Houd haar, kledij en hand- schoenen op een veilige afstand van bewegende onderdelen. Los- zittende kledij, sieraden of lang haar kunnen door bewegende onderdelen vastgegrepen worden.

g) Wanneer stofafzuig- en opvang- systemen kunnen worden ge- monteerd, dient u er zeker van te zijn dat deze aangesloten zijn en correct worden gebruikt. Het gebruik van een stofafzuiging kan risi- co's door stof beperken.

h) Laat u niet verleiden tot een vals gevoel van veiligheid en negeer nooit de veiligheidsregels voor elektrische gereedschappen, ook wanneer u na veelvuldig gebruik vertrouwd bent met het elektrisch gereedschap. Onoplettende handelingen kunnen in fracties van seconden ernstig lichamelijk letsel tot gevolg hebben.

4) Gebruik en behandeling van het elektrische gereedschap:

a) Overbelast het apparaat niet. Gebruik voor uw werk het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.

b) Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

c) Trek de stekker uit het stopcontact voordat u apparaatinstellingen doorvoert, toebehoren wis-

selt of het apparaat weglegt.

Deze voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap.

d) Bewaar het ongebruikte elektrische gereedschap buiten het bereik van kinderen. Laat personen, die met het apparaat niet vertrouwd zijn of deze aanwijzingen niet gelezen hebben, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen gebruikt wordt.
e) Onderhoud het elektrische gereedschap met zorg. Controleer, of beweegbare onderdelen foutloos functioneren en niet klemmen, of er onderdelen gebroken of zodanig beschadigd zijn, dat de werking van het elektrische gereedschap in negatieve zin beïnvloed wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Tal van ongevallen zijn aan slecht onderhouden elektrisch gereedschap te wijten.
f) Houd snoeigereedschap scherp en netjes. Zorgvuldig onderhouden snoeigereedschap met scherpe snoeikanten gaat minder klemmen en is gemakkelijker te bedienen.
g) Gebruik het elektrische gereedschap, toebehoren, inzetgereedschap, enz. in overeenstemming met deze aanwijzingen. Neem daarbij de arbeidsomstandigheden en de uit te voeren werkzaamheid in acht. Het gebruik van het elektrische gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

h) Houd grepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde grepen en greepvlakken maken het moeilijk om elektrisch gereedschap in onvoorziene situaties veilig te bedienen en onder controle te houden.
5) GEBRUIK EN BEHANDELING VAN HET GEREEDSCHAP MET ACCU
a) Laad de accu's alleen op in ac- culaders, die door de producent aanbevolen worden. Voor een ac- culader die geschikt is voor een bepaal- de soort accu's bestaat brandgevaar als hij met andere accu's gebruikt wordt.
b) Gebruik alleen de daarvoor voorziene accu's in de elektro-werktuigen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd de niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen, die een overbrugging van de contacten zouden kunnen veroorzaken. Een kortsluiting tussen de accucontacten kan tot brandwonden of brand leiden.
d) Bij verkeerd gebruik kan vloeistof uit de accu vrijkomen. Vermijd contact daarmee. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, moet u bovendien een arts consulteren. Vrijkomende accuvloeistof kan tot geïrriteerde huid of brandwonden leiden.
e) Gebruik geen beschadigde of gemodificeerde accu. Beschadigde of gemodificeerde accu's kunnen zich onverwacht gedragen en brand, explosies en lichamelijk letsel veroorzaken.

f) Stel een accu niet bloot aan brand of te hoge temperaturen. Brand of temperaturen boven 130 °C kunnen een explosie veroorzaken.

g) Volg alle aanwijzingen voor het laden op en laad de accu of het accugereedschap nooit buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik.

Foutief laden of laden buiten het toege- laten temperatuurbereik kan de accu vernielen en het brandgevaar verhogen.

6) SERVICE

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd, vakkundig geschoold personeel en enkel met originele reserve-onderdelen repareren. Daardoor wordt verzekerdd dat de veiligheid van het elektrische gereedschap in stand gehouden wordt.

b) Verricht nooit onderhoud aan beschadigde accu's. Alle onderhoud aan accu's zou alleen door de fabrikant of een geautoriseerde serviceorganisatie moeten worden verricht.

Veiligheidsinstructies voor het frezen

Waarschuwing! Bij het frezen kan stof ontstaan dat gevaarlijk is voor de gezondheid, die voor de gebruiker of personen die zich in de buurt bevinden een risico kunnen opleveren. Zorg voor een goede ventilatie van de werkplek. Draag steeds een veiligheidsbril en een stofmasker. Sluit een stofafzuig- voorziening aan.

Materialen die schadelijk zijn voor de gezondheid zoals lood, materialen met lood-houdende verfapplicatie of asbesthoudend materiaal mogen niet met dit apparaat worden verwerkt!

- Bevestig en fixeer het werkstuk met klemmen of op een andere wijze aan een stabiel oppervlak. Als u het werkstuk uitsluitend vasthoudt met de hand of tegen het lichaam houdt, blijft het onstabiel wat kan leiden tot verlies van controle.

- Het toegelaten toerental van het aan te sluiten werktuig moet minstens even hoog zijn als het maximale toerental dat op het elektrische werktuig is vermeld. Een accessoire dat sneller draait dan toegelaten, kan stuk gaan.

- Een frees of een ander accessoire moet precies in de werktuighals (spantang) van uw elektrisch gereedschap passen. Aan te sluiten gereedschap dat niet precies in de werktuighals van het elektrisch werktuig past, draait ongelijkmatig, vibreert sterk en kan leiden tot het verlies van de controle.

- Zorg ervoor dat de frees correct is gemonteerd. Een frees die niet perfect is gemonteerd kan tijdens het frezen breken of worden weggeslingerd en een risico op verwondingen vormen.

- Beweeg elektrisch gereedschap alleen langs het werkstuk als het is ingeschakeld. Anders bestaat het risico op een terugslag, wanneer het gebruikte werktuig scheef in het werkstuk komt te zitten.

• Grijp met uw handen niet in het freesvlak en de frees. Houd met de tweede hand de bovenste greep vast of de motorbehuizing. Wanneer beide handen de vrees vasthouden, kunnen ze geen verwondingen oplopen door de frees.
• Frees nooit over metalen voorwerpen, nagels of schroeven. De frees kan worden beschadigd en meer trillingen met zich meebrengen.
• Gebruik geschikte detectoren om verborgen elektrische leidingen op te sporen of vraag raad bij het plaatselijke nutsbedrijf. Contact met elektrische leidingen kan leiden tot een elektrische schok en brand, contact met een gasleiding kan leiden tot een ontploffing. Beschadiging van een waterleiding kan leiden tot materiële schade en een elektrische schok.
• Gebruik geen stompe of beschadigde werktuigen. Stompe of beschadigde werktuigen kunnen leiden tot oncontroleerbare situaties.
• Houd het elektrisch werktuig vast met beide handen wanneer u ermee werkt en zorg ervoor dat het stevig vaststaat. Het elektrisch werktuig wordt op veiligere manier met twee handen geleid.
• Wacht tot het elektrisch gereedschap tot stilstand is gekomen alvorens het weg te leggen. Het gebruikte werktuig kan anders scheef komen te zitten waardoor de controle over het elektrische gereedschap verloren kan gaan
• Vermijd het contact van het werktuig of het werkstuk on-middellijk na de bewerking. De onderdelen kunnen nog heet zijn en brandwonden veroorzaken.
• Gebruik alleen frezen met de juiste schachtdiameter die geschikt zijn voor

het toerental van het elektrische ge- reedschap.

- Gebruik geen toebehoren dat niet door PARKSIDE is aanbevolen. Dit kan namelijk leiden tot elektrische schok of brand.

Restrisico's

Ook als u dit elektrische gereedschap zoals voorgeschreven bedient, blijven er altijd restrisico's bestaan. Volgende gevaren kunnen zich in verband met de constructiewijze en uitvoering van dit elektrische gereedschap voordoen:

a) Verwondingen door bewegende onderdelen;
b) Gehoorschade indien er geen geschikte gehoorbescherming gedragen wordt;
c) schade aan de longen, indien geen geschikt stofmasker wordt gedragen;
d) Schade aan de ogen als geen geschikte oogbescherming wordt gedragen.
e) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zijn indien het apparaat gedurende een langere periode gebruikt wordt of niet zoals reglementair voorgeschreven beheerd en onderhouden wordt.

Waarschuwing! Dit elektrische gereedschap produceert tijdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beïnvloeden. Om het gevaar voor ernstige of dodelijke verwondingen te verminderen, adviseren wij personen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend wordt.

Neem de veiligheids-, laad- en gebruikinstructies in acht die vermeld staan in de ge- bruiksaanwijzing van uw accu en van de lader van de serie PARKSIDE X 12 V TEAM. Een gedetailleerde beschrij- ving van het laadproces en andere informatie vindt u in de aparte gebruiksaanwij- zing ervan.

Ingebruikname

Haal voor alle werkzaamheden aan het elektrisch apparaat de accu eruit. Gevaar voor verwondingen!

Vooraleer u het apparaat start, moet u

• evt. de spantang vervangen
• de stofafzuiging monteren,
• de gewenste frees plaatsen,
• de freesdiepte instellen,
• eventueel de parallelaanslag monteren,
• het werkstuk inspannen.
• de accu plaatsen

Spantang vervangen

De voor het apparaat geschikte span- tangen zijn geschikt voor frezen met een schachtdiameter van 6 mm of 8 mm.

Gebruik alleen frezen met een schachtdiameter die overeenkomt met de ingebouwde spantang.

Gebruik alleen frezen die geschikt zijn voor het toerental van het elektrisch gereedschap.

Alle frezen van de meegeleverde 6-delige freesset zijn voorzien van een freesschacht van 8 mm. Vervang de spantang voor frezen met een freesschacht van 6 mm.

1. Duw op de vergrendelknop voor de as (10) aan de kant van het apparaat en houd deze ingedrukt.
2. Draai met de steeksleutel (B 19) de wartelmoer (11) los.
3. Laat de vergrendelknop voor de as (10) los.
4. Verwijder de spantang 8 mm (12) met behulp van een tang en plaats de meegeleverde spantang 6 mm (20). Hij klikt hoorbaar vast.
5. Schroef de wartelmoer (11) er op- nieuw losjes op.

Draai de wartelmoer uitsluitend vast wanneer een frees is geplaatst. De spantang zou kunnen worden beschadigd.

Met de aansluiting van een stofafzuigvoorziening kunt u de hoeveelheid stof tijdens werkzaamheden reduceren. De afzuigaadapter (21) kan in twee standen worden gebruikt, zodat er van links of van rechts kan worden afgezogen.

1. Ontgrendel de grove instelling van de freesdiepte door het vergrendelwiel (16) ongeveer een halve omwenteling tegen de klok in te draaien.
2. Druk op de toets (6) van de grove instelling van de freesdiepte en houd deze ingedrukt.
3. Verplaats nu de aandrijfeenheid (5) helemaal naar boven. Er is nu een maximale afstand tussen aandrijfeenheid (5) en bodemplaat (9).

NL BE

1. Laat de toets (6) los.
2. Plaats de afzuigadapter (21) op de voorziene uitsparingen (13) in de bodemplaat (9).
3. Voor het vergrendelen draait u de afzuigadapter (21) naar rechts tot aan de aanslag.
4. Sluit de zuigslang van een stofzuiger aan op de afzuigadapter (21).

De stofzuiger moet geschikt zijn voor het materiaal dat wordt bewerkt. Gebruik een speciale stofzuiger, indien stof ontstaat dat gevaarlijk is voor de gezondheid.

Frees plaatsen/vervangen

Draag beschermende handschoenen om snij- en brandwonden te vermijden wanneer u frezen gebruikt en vervangt.

1. Druk op de vergrendelknop voor de as (10) aan de kant van het apparaat en houd deze ingedrukt.
2. Maak met de steeksleutel (19) de wartelmoer (11) zodanig los dat de frees kan worden geplaatst.
3. Laat de vergrendelknop voor de as (10) los.
4. Schuif de gewenste frees in de gemonteer-de spantang (12). De schacht van de frees moet minstens 20 mm zijn ingeschoven.
5. Draai de wartelmoer (11) vast met de steeksleutel (19) terwijl de vergrendelknop (10) voor de as is ingedrukt.

Draai de wartelmoer uitsluitend vast wanneer een frees is geplaatst. De spantang zou kunnen worden beschadigd.

Parallelaanslag monteren

1. Schroef beide borgschroeven (15) bovenop de bodemplaat los.
2. Plaats nu de parallelaanslag (22) in de daarvoor voorziene uitsparing (14) op de bodemplaat (9).
3. Bevestig de parallelaanslag in de gewenste positie met de borgschroeven (15).

Freesdiepte instellen

De instelling van de freesdiepte mag enkel gebeuren bij uitgeschakeld apparaat

1. Plaats de ingebrachte frees aan de rand van het te bewerken werkstuk, zodat de frees plaats naar onder heeft...
2. Ontgrendel de grove instelling van de freesdiepte door het vergrendelwiel (16) ongeveer een halve omwenteling tegen de klok in te draaien.
3. Druk op de toets (6) van de grove instelling van de freesdiepte en houd deze ingedrukt.
4. Verplaats nu de aandrijfeenheid (5) naar onder, resp. naar boven en stel de gewenste freesdiepte grof in.
5. Laat de toets (6) weer los.
6. Voer de fijnafstelling uit met het stelwiel (7), waarbij één volledige omwenteling overeenkomt met 1 mm:

Draaien tegen de wijzers van de klok in: grotere freesdiepte.

Met de klok meedraaien: kleinere freesdiepte.

1. Bevestig de gewenste freesdiepte door het vergrendelwiel (16) met de klok mee te draaien totdat u weerstand voelt.

rood-geel-groen => Accu volledig opgeladen

rood-geel => Accu voor ongeveer de helft opgeladen

rood => Accu moet worden opgeladen

We raden aan om de instelling van de freesdiepte met een testfreesbeurt op een stuk afval te testen.

Verzeker de fijnafstelling van de freesdiepte door de borgschroef (8) vanaf de onderkant van de bodemplaat (9) in het stelwiel (7) van de fijne afstelling van de freesdiepte te schroeven.

Accu aanbrengen/ verwderen

1. Om de accu (1) uit het apparaat te verwijderen, drukt u op de beide ontgren-delknoppen (2) aan de accu en trekt de accu eruit.
2. Om de accu (1) te plaatsen, schuift u de accu langs de geleidingsrail in het apparaat. De accu klikt hoorbaar vast.

Steek de accu pas in het apparaat wanneer het accugereedschap klaar voor gebruik is. Er bestaat gevaar voor verwondingen!

Laadtoestand van de accu nakken

Het Laadstandindicator signaleert de laadtoestand van de accu (1).

- De laadtoestand van de accu wordt aangeduid door de betreffende LED-lamp (17), die begint te branden wanneer het apparaat in werking is. Houd hiertoe de aan-/uitknop ingedrukt.

Bediening

Draag een stofmasker (masker voor fijn stof van de veiligheidsklasse FFP2).

Draag geen handschoenen bij het frezen.

In- en uitschakelen

Zorg dat u stabiel staat en houd het apparaat met beide handen goed vast en houd het op voldoende afstand van uw lichaam. Let op dat het apparaat niet in contact is met het werkstuk, alvorens het in te schakelen.

1. Overtuig u ervan dat de accu (1) is geplaatst (zie „Accu verwijderen / plaatsen“). Inschakelen:
2. Druk en houd de aan/uit-schak (18) ingedrukt.
3. Schuif de in-/uitschakelaar (18) boven, zodat aan de schakelaar verschijnt.
4. Laat de aan/uit schakelaar (18) Uitschakelen:
5. Druk en houd de aan/uit-schak ingedrukt.
6. Schuif de in-/uitschakelaar (18) naar boven, zodat aan de schakelaar „0“ verschijnt.
7. Laat de aan/uit schakelaar (18) los.

Werkinstructies

Frezen

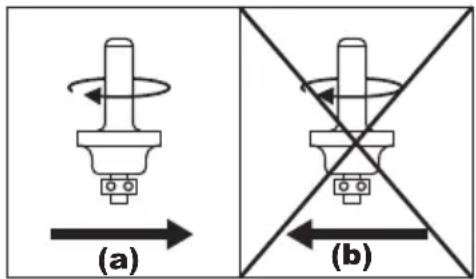

Frees altijd in tegenovergestelde richting: Hierbij wordt het apparaat in tegenovergestelde richting tot de draairichting van de frees bewogen.

(a) (b)

Frees nooit in omlooprichting (gelijkloop). Het risico op ongevallen bestaat omdat het apparaat uit de hand kan worden getrokken.

• Gebruik uitsluitend frezen waarvan het vermelde toegelaten toerental minstens even hoog is als het maximale toerental dat is vermeld op het apparaat.
• Gebruik steeds het passende werktuig.
• Gebruik geen stompe of beschadigd werktuigen en accessoires.

• Houd er rekening mee dat de frees onder de bodemplaat uitsteekt. Beschadig daardoor niet uw werkstuk of andere voorwerpen.

• Bevestig het werkstuk veilig op het werkvlak.

• Plaats een frees.
• Stel de gewenste freesdiepte in.
• Schakel het apparaat in.

• Breng het apparaat naar de plaats die moet worden bewerkt.

• Houd het apparaat bij het werken met beide handen vast. Zorg

ervoor dat er geen vingers in het gebied onder de aandrijfeenheid (A 5) steken en frees met een gelijkmatige snelheid.

1. Schakel het apparaat uit.

Na uitschakeling van het apparaat beweegt de frees nog even door. Raak de bewegen-de frees niet aan en leg het apparaat niet neer voordat de frees volledig tot stilstand is gekomen. Er bestaat ge-vaar voor verwondingen!

Rand- en profielfrezen

Bij rand- of profielfrezen zonder parallelaanslag moet de frees met aanloopring (a) als geleiding zijn uitgerust.

1. Beweeg het ingeschakelde apparaat langs het werkstuk tot de aanloopring tegen de te bewerken werkstukrand ligt.
2. Houd het apparaat met beide handen aan de rand van het werkstuk (1) vast. Vermijden van een te sterke druk.

Frees met parallelaanslag

Met de parallelaanslag kunt u sleuven en profielen frezen als u de parallelaanslag op een vooraf ingestelde afstand langs de rand van het werkstuk beweegt.

Frezen in vast materiaal is alleen mogelijk in kleine stappen (max. 1-2 mm spa-andiepte). Diepere gleuven moeten in meerdere passages worden gefreesd.

E

1. Plaats de parallelaanslag (22) in de daarvoor voorziene uit-sparing (14) op de bodemplaat. Draai de vastzetschroeven (15) vast.

2. Plaats de draadloze bovenhandse frees aan de rand van het werkstuk, zodat de frees plaats naar onder heeft.

3. Stel de freesdiepte in op 1-2 mm en leg die vast.
4. Vergewis u dat de parallelaanslag (22) juist ligt aan de rand van het werkstuk.
5. Begin met de draadloze frees in kleine stappen van 1-2 mm het hout af te frezen. Beweeg het ingeschakelde apparaat met zijdelingse druk op de parallelaanslag (22) langs de rand van het werkstuk.

De parallelaanslag (22) fungeert als zijdelingse geleiding voor de draadloze bovenhandse frees.

Controleer steeds de rechthoekigheid van de gleuf.

1. Voor diepere gleuven herhaalt u de werkstappen 4-5 tot het gewenste resultaat bereikt wordt.

Reiniging/Onderhoud

Laat reparatiewerken en onderhoudswerkzaamheden, die niet in deze handleiding beschreven zijn, door ons servicecenter doorvoeren. Gebruik uitsluitend originele onderdelen. Gevaar voor verwondingen!

Haal voor alle reinigings- en onderhoudswerkzaamheden en voor vervoer de accu uit het apparaat.

Bij per ongeluk inschakelen van het apparaat bestaat een risico op letsel.

Draag bij de omgang met frezen beschermende handschoenen om snijwonden te vermijden.

Voer volgende reinigings- en onderhoudswerkzaamheden regelmatig door. Daardoor is een lang en gebruikbaar gebruik gegarandeerd.

Reiniging

Het water mag noch met water afgespoten, noch in water gelegd worden. Het gevaar voor een elektrische schok bestaat!

Gebruik geen reinigings- c.q. oplosmiddelen. U zou het apparaat daarmee onherstelbaar kunnen beschadigen.

- Houd ventilatiesleuven, motorhuis en handgrepen van het apparaat netjes. Gebruik daarvoor een vochtig doekje of een borstel.

Algemene onderhoudswerkzaamheden

• Controleer het apparaat telkens vóór gebruik op duidelijk vast te stellen te-kortkomingen zoals losse, versleten of beschadigde onderdelen.
• Indien het kogellager (a) van een frees is losgekomen, draai het dan met de meegeleverde inbussleutel opnieuw vast.

Bewaring

• Reinig het apparaat alvorens het weg te bergen.
• Bewaar het apparaat op een droge en stofvrije plaats en buiten het bereik van kinderen.
• Bewaar de frezen in de meegeleverde verpakking. Vermijd het contact met andere metalen onderdelen of snijbla- den van de frees.

Afval/ milieubescherming

Neem de accu uit het apparaat en lever het apparaat, de accu, accessoires en verpakking in voor een milieuvriendelijke verwerking.

Elektrische apparaten horen niet bij het huisvuil.

Richtlijn 2012/19/EU betreffende afge- dankte elektrische en elektronische appa- ratuur: Consumenten zijn wettelijk verplicht elektrische en elektronische apparatuur aan het eind van de levensduur op mili- euvriendelijke wijze te recyclen. Op die manier wordt milieuvriendelijke en grond- stofbesparende recycling gewaarborgd. Afhankelijk van de omzetting in nationaal recht, hebt u de volgende mogelijkheden:

• retourneren naar een verkooppunt,
- aan een officieel inzamelpunt inleve- ren,
- retourneren naar de fabrikant/distributeur.

Dit is niet van toepassing op accessoires die bij oude apparaten zijn gevoegd en hulpmiddelen zonder elektrische bestanddelen.

Werp de accu niet bij het huisvuil, in het vuur (ontploffingsgevaar) of in het water. Beschadigde accu's kunnen het milieu en uw gezondheid schaden als er giftige dampen of vloeistoffen ontsnappen.

Voer accu's af volgens de plaatselijke voorschriften. Defecte of gebruikte accu's moeten volgens richtlijn 2006/66/EG gerecycled worden. Breng accu's binnen bij een inzamelpunt voor oude accu's, waar ze voor milieuvriendelijke recyclage worden verwerkt. Vraag hiervoor raad bij uw plaatselijke afvalmaatschappij of bij ons servicecenter.

Voer accu's in ontladen toestand af. We raden aan om de polen af te dekken met tape ter bescherming tegen kortsluiting.

Open de accu niet.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools.shop

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 80).

Pos.	Pos.	Benaming	Artikel-Nr.
Gebruiks- aanwijzing	Explosie- tekening

A	11/12	31/32	Spantange (8mm) + Wartelmoer	91105642
A	21	10	Afzuigadapter	91105641
A	22	9	Parallelaanslag	91105640
A	24-29	6-delige freesset		91104255
			(MAN / n=max. 35000 / HW)*
	24	Profielfrees (25.0x12.0x8 / R 4 mm)**
	25	Radiusfrees (22.0x11x8 / R 6.3 mm)**
	26	V-sleuffrees (12.7x9.0x8 / < 90°)**
	27	Sleuffrees (12.0x20.0x8)**
	28	Sleuffrees (6.0x20.0x8)**
	29	Afrondingsfrees (22.0x13.x8 / R 6.3 mm)**

* MAN = voor manuele snelheid toegestaan.
n = max. toerental (min-1), waarvoor de frees is goedgekeurd.
HW = Snijbladen bestaan uit hard metaal..
** Afmetingen van de frees (mm): Diameter van de frees ∅ x Lengte van de snijdkop x schachtdiameter
R = Radius van het profiel (mm)
= hoek van de V-sleuf

Foutopsporing

Neem in geval van een ongeluk of werkingsstoring onmiddellijk de accu uit het apparaat! Niet volgen van deze aanwijzing kan leiden tot snijverwondingen.

Probleem Mogelijke	oorzaak Foutherstel
Apparaat start niet	Accu (1) ontladen	Accu (1) laden (aparte bedie-ningshandleiding voor accu en lader raadplegen)
	Accu (1) niet aangebracht	Accu (1) aanbrengen (aparte be-dieningshandleiding voor accu en lader raadplegen)
	Aan-/uitschakelaar (18) defect	Reparatie door klantenservice
	Motor defect
Motor wordt trager en blijft staan	Apparaat wordt door werkstuk overbelast	Druk verlagen
		Toerental verhogen
		Werkstuk ongeschikt
Het frezen verloopt niet recht	Parallelaanslag (22) niet ge-plaatst	Parallelaanslag monteren
Het gefreeste werk-stuk vertoont brand-sporen	Te laag toerental Toerental verhogen
	Ongeschikte of stompe frees Frees vervangen
	Freesdiepte is te groot ingesteld	Freesdiepte aanpassen
De randen van het frezen scheuren af, snijrillen en oneffen-heden bij het frezen	Frees is versleten en onscherp Frees vervangen
	Snijbladen van de frees zijn beschadigd	Frees vervangen
Stof wordt niet af-gezogen	Stofzuiger is niet ingeschakeld	Stofzuiger voor het frezen inscha-kelen
	Afzuigslang of afzuigadapter (21) verstopt	Verstoppingen verwijderen

Garantie

Geachte cliënte, geachte klant, U krijgt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door onze hierna beschreven ga- rantie niet beperkt.

Garantievoorwaarden

De garantietermijn begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drie jaar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.

Als het defect door onze garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellijk na het uitpakken gemeld worden. Na het verstrijken van de garantieperiode tot stand komende reparat- ties worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduceerd en vóór aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zijn en daarom als aan slijtage onderhevige onderdelen beschouwd kunnen worden (bijv. borstels) of op beschadigingen aan breekbare onderdelen.

Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden.

Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

NL BE

• Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 408294_2207) als bewijs van de aankoop klaar te houden.
• Gelieve het artikelnummer uit het typeplaatje.
• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.
• Een als defect geregistreerd product kunt u, na overleg met onze klan-tenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorge-daan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u on-voorwaardelijk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefiliaal laten doorvoeren. Zij maakt graag voor u een kostenraming op. Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect naar ons servicefiliaal te zenden.

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswijze – ingezonden apparaten worden niet geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Service-Center

NL Service Nederland Tel.: [phone]

E-Mail: [e-mail]

IAN 408294_2207

BE Service België Tel.: [phone]

E-Mail: [e-mail]

IAN 408294_2207

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Hiermede bevestigen wij dat deAccu-bovenfreesbouwserie POFA 12 B3Serienummer000001 - 042000is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 62841-1:2015 • EN 62841-2-17:2017EN IEC 55014-1:2021 • EN IEC 55014-2:2021 • EN IEC 63000:2018
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim,GERMANY30.01.2023	Christian FrankDocumentatiegelastigde
