GEBRUIKSAANWIJZING POF 1200 F4 PARKSIDE

Gebruiksaanwijzing Vertaling van de oorspronkelijke gebruiksaanwijzing

PL

FREZARKA GÓRNOWRZE- CIONOWA

NL/BE Gebruiksaanwijzing Pagina 124

Lijst van gebruikte pictogrammen/

symbolen ...... Pagina 126

Inleiding ...... Pagina 128

Beoogd gebruik.... Pagina 128

Leveringsomvang ...... Pagina 129

Onderdelenbeschrijving ...... Pagina 129

Technische gegevens.... Pagina 132

Veiligheidsaanwijzingen

Algemene veiligheidsaanwijzingen voor elektrische apparaten.... Pagina 134

Veiligheidsaanwijzingen voor bovenfrezen . . . . Pagina 139

Aanvullende instructies. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 140

Vermindering van trillingen en geluid ..... Pagina 141

Wat te doen in noodgevallen ...... Pagina 142

Overige risico's. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 143

Originele accessoires/- hulpstukken ..... Pagina 143

Vóór het eerste gebruik

Product uitpakken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 144

Accessoires ...... Pagina 144

Voorbereiding

Set frozen.... Pagina 145

Frees inzetten.... Pagina 145

Afzuigadapter aansluiten.... Pagina 146

Reduceerstuk aansluiten/verwijderen.....Pagina 146

Spantang wisselen.... Pagina 146

Montage parallelle aanslag. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

Bediening.... Pagina 147

In-/uitschakelen ...... Pagina 148

Draaisnelheid afstellen.... Pagina 148

Freesdiepte instellen.... Pagina 149

Freesdiepte fijnafstellen.... Pagina 150

Freesdipte met de trapsaanslag instellen..... Pagina 150

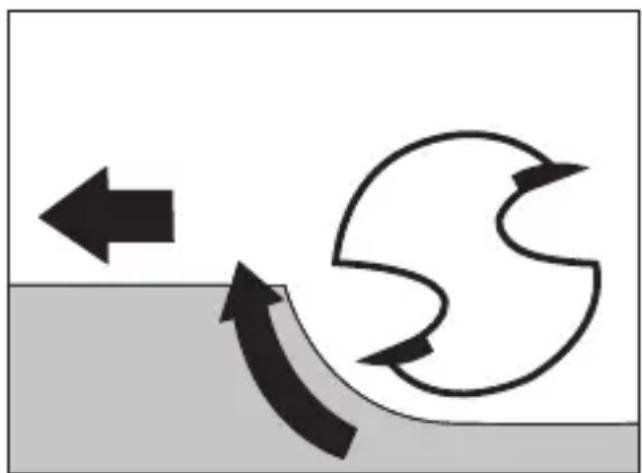

Freesrichting.... Pagina 151

Frezen.... Pagina 151

Met een kopieerhuls frezen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

Frezen met een parallelle aanslag. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

De parallelle aanslag afstellen ....... Pagina 153

Met een passer frezen.... Pagina 154

Reserveonderdelen/accessoires ..... Pagina 154

Schoonmaken en onderhoud..... Pagina 156

Schoonmaken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 156

Onderhoud ...... Pagina 157

Reparatie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 157

Opbergen ...... Pagina 157

Transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 158

Afvoer ...... Pagina 158

Garantie ...... Pagina 159

Afwikkeling in geval van garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Service ...... Pagina 161

EU-Conformiteitsverklaring ..... Pagina 162

Lijst van gebruikte pictogrammen/symbolen
	Lees de gebruiksaanwijzing.
	GEVAAR! – Duidt op een gevaar met een hoog risico dat ernstig letsel of de dood tot gevolg kan hebben, als dit niet wordt voorkomen (bijv. verstikkingsgevaar)
	WAARSCHUWING! – Duidt op een gevaar met een middelmatig risico dat ernstig letsel of de dood tot gevolg kan hebben, als dit niet wordt voorkomen (bijv. gevaar voor elektrische schokken)
	VOORZICHTIG! – Duidt op een gevaar met een laag risico dat licht tot matig letsel tot gevolg kan hebben, als dit niet wordt voorkomen (bijv. verbrandingsgevaar)
	OPGELET! – Waarschuwt voor mogelijke schade aan eigendommen (bijv. risico op kortsluiting)
	Symbool voor een product uit beschermingsklasse II
	Gebruik het product alleen in droge binnenruimtes.

∅ Diameter

n_0 Onbelast toerental

Veiligheidsaanwijzingen Handelingsaanwijzingen

CE Het CE-teken bevestigt dat het product voldoet aan de betreffende EU-richtlijnen.

i

Vouwzijde met productillustraties

BOVENFREES

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Beoogd gebruik

• Dit product is bedoeld voor het frezen van groeven, randen, profielen en sleufgaten in hout, kunststof en lichtgewicht constructiematerialen op een vast oppervlak en voor kopieerfrezen.
  ■ Het product is uitsluitend bestemd voor persoonlijk gebruik.
• Het product is niet voor commercieel gebruik of voor vergelijkbare toepassingen bestemd.
• Het product is uitsluitend bestemd voor gebruik in droge binnenruimten.
  Ander gebruik van of wijzigingen aan het product worden beschouwd als onjuist en kunnen risico's zoals levensgevaar, letsel en beschadigingen met zich meebrengen.
  De fabrikant wijst iedere aansprakelijkheid af voor schade die is ontstaan door ander gebruik dan het beoogde.

Houd de hand aan alle geldende lokale veiligheidsvoorschriften, normen en verordeningen. Gebruik van elektrische apparaten die veel lawaai produceren, kan conform nationale of lokale voorschriften alleen gedurende bepaalde tijden toegestaan zijn.

Leveringsomvang

GEVAAR!

Zowel het product als het verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet spelen met de plastic zakken, folie en kleine onderdelen! Er bestaat gevaar voor inslikken en verstikking!

1 Bovenfrees
1 Steeksleutel (met lange opening)
1 Spantang (6 mm)
1 Spantang (8 mm) (voorgemonteerd)
1 Afzuigadapter
1 Reduceerstuk
1 Parallelle aanslag (met 2 geleiders)
1 Kopieerhuls (met 2 schroeven)
1 Klein passerinzetstuk (met 2 schroeven)
1 Centreerdoorn (met vleugelschroef)
1 Set frozen (6-delig)
1 Inbussleutel
1 Gebruiksaanwijzing

- Onderdelenbeschrijving

Vouw voor het lezen de bladzijden met de afbeeldingen uit en maak uzelf daarna vertrouwd met alle functionaliteit van het product.

(Afb. A)

1 Instelwiel (voor selectie van het toerental)
2 Handgreep
3 Vergrendelingsschakelaar
4 Aan/uit-schakelaar
5 Spantang (8 mm)
6 Wartelmoer
7 Borgschroef
8 Geleiderail
9 Bodemplaat
9a Openingen (voor afzuigadapter 17)
10Frictieschijf
11 Trapaanslag
12Diepteaanslag
13 Instelschaal voor de freesdiepte
14Spindelvergrendelingstoets
15Borgschroef
16 Draaiknop (instelling freesdiepte)

(Afb. B)

17 Afzuigadapter
18 Schroeven (voor afzuigadapter 17 en kopieerhuls 22)
19Spantang (6 mm)
20 Centreerdoorn
20a Vleugelschroef (voor centreerdoorn 20)
21Parallelle aanslag
22 Kopieerhuls
23Loopring
24 Steeksleutel (met lange opening)
25Inbussleutel
26 Glijstangen (voor parallelle aanslag 21)
27 Reduceerstuk (voor afzuigadapter 17)

(Afb. C)

28 Afrondfrees (∅ 22 mm, R 6,3 mm)
29Profielfrees (∅ 25 mm, R 4 mm)
30 Holle frees (∅ 22 mm, R 6,3 mm)
31V-groeffrees (∅ 12,7 mm, hoek 90°)
32 Groeffrees (∅ 6 mm)
33 Groeffrees (∅ 12 mm)

(Afb. E)

34Spanhefboom

(Afb. F)

35Vleugelschroef (voor de fijnafstelling van de parallelle aanslag 21)
36 Vleugelschroef (voor het afstellen van de glijstangen 26)

(Afb. G)

37Draaiknop
38 Schaalring
39 Schaal
40 Opening in het midden (voor centreerdoorn 20)
41 Glijblokken
42 Schroeven (voor glijblokken 41)

(Afb. I)

43 Klein passerinzetstuk (voor parallelle aanslag 21)
44 Schroeven (voor klein passerinzetstuk 43)
45 Opening in het midden (voor centreerdoorn 20)

Technische gegevens

Bovenfrees POF 1200 F4
Modelnummers
-VDE-stekker: HG13473
-CH-stekker: HG13473-CH
Nominale spanning: 230 V~, 50 Hz
Nominaal vermogensverbruik: 1200 W
Nominaal stationair toerental n0: 11000–30000 min -1
Max. bedrijfstoerental nmax(frees): 35000 min -1
Freeskorfslag: 55 mm
Werktuighouder: 6 mm/8 mm
Beschermingsklasse:	II/☐ (dubbele isolatie)

Geluidsemissiewaarden

De gemeten waarden zijn vastgesteld in overeenstemming met EN 62841. Het met A gewaardeerde geluidsdrukniveau van het elektrische apparaat bedraagt meestal:

Geluidsdrukniveau: L	_pA = 89,7 dB
Onzekerheid:	K_pA = 3,0 dB
Geluidsvermogensniveau:	L_WA = 97,7 dB
Onzekerheid:	K_WA = 3,0 dB

WAARSCHUWING!

Draag gehoorbescherming!

Trillingsemissiewaarden

Totale trillingswaarden (vectorsom van drie richtingen), vastgesteld conform EN 62841:

Hand-/armtrillingen: a	_h = 3,98 m/s ^2
Onzekerheid: K = 1,5 m/s	^2

TIP

De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde zijn met een genormeerde testmethode gemeten en kunnen worden gebruikt om elektrische apparaten met elkaar te vergelijken.
De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde kunnen ook voor een voorlopige inschatting van de belasting worden gebruikt.

WAARSCHUWING!

De trillings- en geluidsemissies kunnen tijdens het feitelijke gebruik van het elektrische apparaat van de aangegeven waarden afwijken afhankelijk van de manier waarop het elektrische apparaat gebruikt wordt, in het bijzonder van welk soort werkstuk bewerkt wordt.

WAARSCHUWING!

Het is noodzakelijk om veiligheidsmaatregelen ter bescherming van de bedienaar vast te leggen, die zijn gebaseerd op de trillingsbelasting tijdens de daadwerkelijke gebruiksomstandigheden (hierbij moet rekening worden gehouden met alle aspecten van de gebruikscyclus, bijvoorbeeld de tijd waarin het elektrische apparaat is uitgeschakeld en de tijd waarin het wel is ingeschakeld maar zonder belasting draait).

Veiligheidsaanwijzingen

- Algemene veiligheidsaanwijzingen voor elektrische apparaten

WAARSCHUWING!

Lees alle veiligheidsaanwijzingen, tips, afbeeldingen en technische gegevens die met dit elektrische apparaat zijn meegeleverd. Het zich niet opvolgen van de veiligheidstips en onderstaande aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsaanwijzingen en aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsaanwijzingen gebruikte begrip “elektrisch apparaat” heeft betrekking op aan het elektriciteitsnet aangesloten elektrische apparaten (met netsnoer) of op door een accu gevoede elektrische apparaten (zonder netsnoer).

Veiligheid op de werkplek

1) Houd de werkplek schoon en goed verlicht. Slecht georganiseerde en niet verlichte werkplekken kunnen tot ongevallen leiden.
2) Werk met het elektrische apparaat niet in een omgeving met explosiegevaar door de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrische apparaten veroorzaken vonken, die het stof of de dampen kunnen doen ontbranden.
3) Houd kinderen en andere personen uit de buurt als het elektrische apparaat wordt gebruikt. Als u wordt afgeleid, kunt u de controle over het elektrische apparaat verliezen.

Elektrische veiligheid

1) De aansluitstekker van het elektrische apparaat moet in het stopcontact passen. De stekker mag op geen enkele manier worden veranderd. Gebruik geen verloopstekkers in combinatie met geaarde elektrische apparaten. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
2) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingsapparatuur, fornuizen en koelkasten. Het risico op elektrische schokken is groter als uw lichaam is geaard.
3) Houd elektrische apparaten uit de buurt van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
4) Gebruik het aansluitsnoer niet voor een ander doel, zoals het dragen of ophangen van het elektrische apparaat of om de netstekker uit het stopcontact

te trekken. Houd het aansluitsnoer uit de buurt van hitte, olie, scherpe voorwerpen of zich bewegende onderdelen. Een beschadigd of verward aansluitsnoer verhoogt het risico op elektrische schokken.

5) Als u met een elektrische apparaat buiten werkt, gebruik dan alleen verlengsnoeren die ook geschikt zijn voor gebruik buitenshuis. Het gebruik van een verlengsnoer geschikt voor werken buitenshuis vermindert het risico op elektrische schokken.
6) Als het gebruik van het elektrische apparaat in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. Gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1) Wees altijd attent, let op wat u doet en ga met overleg te werk als u met een elektrisch apparaat werkt. Gebruik een elektrisch apparaat niet als u moe bent of onder de invloed van drugs, alcohol of medicijnen verkeert. Een moment van onoplettendheid bij het gebruik van een elektrisch apparaat kan ernstige verwondingen veroorzaken.
2) Draag persoonlijke veiligheidsuitrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische apparaat, vermindert het risico op letsel.

3) Vermijd onbedoeld inschakelen. Zorg ervoor dat het elektrische apparaat is uitgeschakeld voordat u het aansluit op de stroomvoorziening en/of de accu of het optilt of draagt. Als u bij het dragen van het elektrische apparaat uw vinger op de schakelaar houdt of het elektrische apparaat aansluit op de stroomvoorziening terwijl het al is ingeschakeld, dan kan dit tot ongevallen leiden.
4) Verwijder inzetgereedschap of schroefsleutels voordat u het elektrische apparaat inschakelt. Een werktuig of sleutel die zich in een draaiend onderdeel van een elektrisch apparaat bevindt, kan letsel veroorzaken.
5) Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en dat u altijd uw evenwicht bewaart. Op die manier kunt u het elektrische apparaat in onverwachte situaties beter onder controle houden.
6) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden en lang haar kunnen door bewegende delen worden gegrepen.
7) Als stofafzuig- en opvangvoorzieningen voor stof kunnen worden aangebracht, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Gebruik van een stofafzuiging kan gevaar door stof verminderen.
8) Laat u niet in slaap sussen door een onterecht gevoel van veiligheid en veronachtzaam nooit de veiligheidsregels voor elektrische apparaten, ook niet wanneer u vertrouwd bent met het elektrische apparaat doordat u er vaak mee werkt. Achteloos te werk gaan kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en behandeling van het elektrische apparaat

1) Belast het elektrische apparaat niet overmatig. Gebruik voor uw werk het daarvoor bestemde elektrische apparaat. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.
2) Gebruik een elektrisch apparaat nooit als de aan/uit-schakelaar ervan defect is. Een elektrisch apparaat dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
3) Trek de netstekker uit het stopcontact en/of verwijder de uitneembare accu, voordat u het apparaat instelt, inzetgereedschap wisselt of het elektrische apparaat opbergt. Deze voorzorgsmaatregelen voorkomen dat het elektrische apparaat onbedoeld wordt gestart.
4) Berg niet-gebruikte elektrische apparaten op buiten het bereik van kinderen. Laat het elektrische apparaat niet gebruiken door personen die hiermee niet vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.
5) Onderhoud elektrische apparaten en inzetgereedschap altijd zorgvuldig. Controleer of bewegende delen correct werken en niet klemmen en of er geen onderdelen zijn gebroken of zodanig zijn beschadigd dat ze de werking van het elektrische apparaat nadelig beïnvloeden. Laat beschadigde onderdelen repareren voordat u het elektrische apparaat gaat gebruiken. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrische apparaten.
6) Houd snijwerktuigen scherp en schoon. Met zorg onderhouden snijwerktuigen lopen minder vaak vast en zijn gemakkelijker te sturen als de snijvlakken scherp zijn.

7) Gebruik elektrische apparaten, accessoires, inzetgereedschap, etc. zoals in deze aanwijzingen is aangegeven. Houd daarbij rekening met de arbeidsomstandigheden en de werkzaamheden die moeten worden verricht. Gebruik van elektrische apparaten voor andere dan de bestemde doeleinden kan gevaarlijke situaties veroorzaken.
8) Zorg ervoor dat de handgrepen en greepvlakken droog, schoon en vrij van olie en smeervet blijven. Gladde grepen en greepvlakken maken veilige bediening en controle van het elektrische apparaat in onvoorziene omstandigheden onmogelijk.

Service

1) Laat uw elektrische apparaat alleen door gekwalificeerde vakmensen en uitsluitend met originele reserveonderdelen repareren. Daarmee wordt verzekerd dat de veiligheid van het elektrische apparaat behouden blijft.

- Veiligheidsaanwijzingen voor bovenfrezen

1) Houd het elektrische apparaat uitsluitend vast aan de geïsoleerde greepvlakken omdat het freesapparaat zijn eigen aansluitsnoer kan raken. Door contact met onder spanning staande leidingen kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en daardoor elektrische schokken veroorzaken.
2) Bevestig en het werkstuk en zet het met lijmtangen, of op andere wijze, vast op een stabiele ondergrond. Als u het werkstuk uitsluitend met de hand of tegen uw lichaam vasthoudt, blijft het instabiel, wat controleverlies kan veroorzaken.

Aanvullende instructies

WAARSCHUWING!

Draag veiligheidshandschoenen!

Draag gehoorbescherming!

Draag een veiligheidsbril!

Draag ademhalingsbescherming!

• Het toegestane toerental van de frees moet ten minste net zo hoog zijn als het op het elektrische apparaat aangegeven maximale toerental. Accessoires die gebruikt worden bij hoger toerental dan is toegestaan, kunnen breken.
  ■ Frezen en andere accessoires moeten precies in de spantang (schachtdiamter 6 mm/8 mm) van het elektrische apparaat passen. Een frees die niet nauwkeurig in de spantang van het elektrische apparaat past, draait ongelijkmatig, trilt zeer sterk en kan controleverlies veroorzaken.
  Laat het elektrische apparaat alleen contact maken met het werkstuk als het ingeschakeld is. Er bestaat gevaar op een terugslag als het inzetgereedschap in het werkstuk vast blijft zitten.

Kom met uw handen niet daar waar u aan het frezen bent of aan het freesapparaat. Houd de extra hulpgreep of de motorbehuizing met uw tweede hand vast. Als u de frees met beide handen vasthoudt, kunnen ze niet bij het frezen verwond raken.

- Frees nooit over metalen objecten, spijkers of schroeven heen. De frezer kan worden beschadigd en er kan meer vibratie optreden.

- Gebruik geschikte zoekapparaten om verborgen leidingen op te sporen of neem hierover contact op met uw plaatselijke netbeheerders. Contact met elektrische leidingen kan tot elektrische schokken en brand leiden. Beschadiging van een gasleiding kan een explosie veroorzaken. Binnendringen in een waterleiding veroorzaakt schade aan voorwerpen.

De op het gereedschap aangegeven maximale snelheid mag niet worden overschreden.

Gereedschap met zichtbare scheuren mag niet worden gebruikt.

- Vermindering van trillingen en geluid

Beperk de gebruikstijd, gebruik trillings- en geluidsarme werkwijzen en draag een persoonlijke veiligheidsuitrusting om de effecten van trillingen en geluid te verminderen.

De volgende maatregelen helpen om de risico's van trillingen en geluid te verminderen:

• Gebruik het product alleen zoals beoogd en zoals in deze aanwijzingen is beschreven.
  Zorg ervoor dat het product in onberispelijke staat verkeert en uitstekend is onderhouden.

• Gebruik het juiste inzetgereedschap voor dit product en zorg ervoor dat dit in een goede staat verkeert.
  Houd het product stevig vast aan de handgrepen/greepvlakken.

• Onderhoud het product zoals aangegeven in de gebruiksaanwijzingen en zorg voor voldoende smering (als dat van toepassing is).
  Organiseer uw werkplan zodanig dat het gebruik van producten die hevig trillen, over een langere tijdsduur is verdeeld.

● Wat te doen in noodgevallen

Maak u aan de hand van deze gebruiksaanwijzing vertrouwd met het gebruik van dit product. Prent de veiligheidsaanwijzingen in uw geheugen en neem ze onvoorwaardelijk in acht. Dit helpt om risico's en gevaar te vermijden.

Zorg ervoor dat u bij het gebruiken van dit product altijd alert bent zodat u gevaren vroegtijdig herkent en ernaar kunt handelen. Snel ingrijpen kan ernstig letsel en materiële schade voorkomen.
Schakel het product direct uit als het defect raakt. Laat het product daarna door een gekwalificeerde vakman controleren en, indien nodig, repareren voordat u het weer in gebruik neemt.

Overige risico's

Ook als u het product volgens de voorschriften gebruikt, blijven er mogelijke risico's bestaan op lichamelijk letsel en materiële schade. Als gevolg van de bouwwijze en de uitvoering van dit product kunnen zich onder andere de volgende gevaren voordoen:

Gehoorschade als geen geschikte gehoorbescherming wordt gedragen
Effecten op de gezondheid als gevolg van hand- en armtrillingen als het product gedurende langere tijd wordt gebruikt of als het niet juist wordt gebruikt en onderhouden

TIP

Dit product genereert tijdens het gebruik een elektromagnetisch veld! Dit veld kan onder bepaalde omstandigheden actieve of passieve medische implantaten beïnvloeden! Om het gevaar voor ernstig of dodelijk letsel te verminderen, bevelen wij personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat ze het product bedienen!

Originele accessoires/- hulpstukken

- Gebruik alleen accessoires en hulpstukken die in de gebruiksaanwijzing worden genoemd of waarvan de aansluitingen compatibel zijn met het product.

● Vóór het eerste gebruik

Product uitpakken

1. Haal het product uit zijn verpakking en verwijder al het verpakkingsmateriaal en beschermfolie.
2. Controleer of alle onderdelen aanwezig zijn en of de beschrijving van het meegeleverde volledig is (zie "Leveringsomvang").
3. Controleer of het product en alle onderdelen in goede staat zijn. Mocht u een beschadiging of een defect vaststellen, gebruik het product dan niet, maar ga te werk zoals beschreven in het hoofdstuk "Garantie".

Accessoires

• Accessoires zijn verkrijgbaar bij de erkende dealer. Neem bij aankoop altijd de technische eisen van dit product in acht (zie “Technische gegevens”).
  Als u niet zeker bent, vraag dan een gekwalificeerde vakman en laat u informeren door uw handelaar.

- Voorbereiding

Zet het product uit en trek de stekker uit het stopcontact voordat u aanpassingen uitvoert, onderhouds- of reinigingswerkzaamheden aan het product verricht of als het product niet in gebruik is.

Set frozen

(Afb. C)

TIP

Als het kogellager van een frees geblokkeerd is, draait u het met de inbussleutel 25 weer aan.

Frees Specificaties Toepassing
28Afrondfrees	∅ 22 mmR 6,3 mm	Profileren
29Profielfrees	∅ 25 mmR 4 mm
30Holle frees	∅ 22 mmR 6,3 mm
31V-groeffrees	∅ 12,7 mmHoek 90°
32Groeffrees	∅ 6 mm	Verbinden
33Groeffrees	∅ 12 mm

Frees inzetten

1. Houd de spindelvergrendelingstoets 14 ingedrukt.
2. Verwijder de wartelmoer 6 door deze met de steeksleutel 24 tegen de wijzers van de klok in te draaien.
3. Laat de spindelvergrendelingstoets 14 los.
4. Steek de gewenste frees ten minste 20 mm diep in de spantang 5 19.

5. Houd de spindelvergrendelingstoets 14 ingedrukt.

6. Draai de wartelmoer 6 aan door deze met de steeksleutel 24 met de wijzers van de klok mee te draaien.

7. Laat de spindelvergrendelingstoets 14 los.

- Afzuigadapter aansluiten

1. Plaats de afzuigadapter 17 op de openingen 9a.
2. Draai met een in de handel verkrijgbare kruiskopschroevendraaier (niet meegeleverd) de schroeven 18 in de onderkant van de bodemplaat 9.
3. Sluit een goedgekeurde stof- en spaanafzuiger aan op de afzuigadapter 17.

- Reduceerstuk aansluiten/verwijderen

(Afb. E)

Verbinden

1. Schuif het reduceerstuk 27 in de afzuigadapter 17.
2. Schuif de slang van een geschikte stofzuiger (bijv. een werkplaatsafzuiger) op het reduceerstuk 27.

Verwijderen

1. Trek de slang van de stofzuiger van het reduceerstuk 27 af.
2. Haal het reduceerstuk 27 van de afzuigadapter 17.

- Spantang wisselen

TIP

De meegeleverde frezen zijn voorzien van een schacht van 8 mm en kunnen worden gebruikt met de voorgemonteerde spantang (8 mm) 5.

TIP

Wissel voor frezen met een schacht van 6 mm de spantang zoals hieronder is beschreven.

1. Houd de spindelvergrendelingstoets 14 ingedrukt.
2. Verwijder de wartelmoer 6 door deze met de steeksleutel 24 tegen de wijzers van de klok in te draaien.
3. Verwijder de spantang (8 mm) 5.
4. Plaats de spantang (6 mm) 19.

Belangrijk: Trek de wartelmoer 6 alleen aan als een frees is geplaatst. Anders kan de spantang worden beschadigd.

1. Laat de spindelvergrendelingstoets 14 los.

● Montage parallelle aanslag

(Afb. F)

1. Draai de beide vleugelschroeven 36 los.
2. Schuif de glijstangen 26 in de betreffende openingen naast de vleugelschroeven 36.
3. Draai de beide vleugelschroeven 36 daarna weer vast.

Bediening

Zet het product uit en trek de stekker uit het stopcontact voordat u aanpassingen uitvoert, onderhouds- of reinigingswerkzaamheden aan het product verricht of als het product niet in gebruik is.

In-/uitschakelen

Inschakelen

1. Steek de stekker in een daarvoor geschikt stopcontact.
2. Houd de aan/uit-schakelaar [4] ingedrukt.
3. Voor continubedrijf: Druk op de vergrendelingsschakelaar [3] om de Aan-/Uit-schakelaar [4] te vergrendelen. Laat vervolgens de aan/uit-schakelaar los.

Uitschakelen

o Laat de aan/uit-schakelaar [4] los.
- Als de aan/uit-schakelaar [4] is vergrendeld voor continubedrijf: Druk kort op de aan/uit-schakelaar om deze te ontgrendelen en het product uit te schakelen.

Draaisnelheid afstellen

o Stel het vereiste toerental in met het instelwiel [1].

Stand Snelheid
1	Laag
2
3	Gemiddeld
4
5	Hoog6
7

- Freesdiepte instellen

1. Zorg ervoor dat de spanhefboom 34 is vastgezet. Als de spanhefboom wordt losgelaten, draait u deze linksom tot hij is vergrendeld.
2. Plaats het product op het werkstuk.
3. Draai de trapaanslag 11 tot deze in de onderste positie (0 mm) inklikt.

De diepte-aanslag 12 ligt dan in één lijn met de onderste positie (0 mm).

1. Draai de borgschroef 15 los.
2. Maak de spanhefboom 34 los door hem met de wijzers van de klok mee te draaien.
3. Druk het product naar beneden tot de frees het oppervlak van het werkstuk aanraakt.
4. Zet de spanhefboom 34 vast door deze tegen de wijzers van de klok in te draaien.
5. Schuif de diepte-aanslag 12 naar beneden tot deze de onderste positie (0 mm) van de trapaanslag 11 bereikt.
6. Stel de diepte-aanslag 12 op de gewenste freesdiepte in. Draai de borgschroef 15 vast.

De waarden die worden weergegeven op de instelschaal voor de freesdiepte 13 komen niet overeen met de werkelijke freesdiepte. Stel de waarde in ten opzichte van een geselecteerd punt op de instelschaal voor de freesdiepte.

1. Maak de spanhefboom 34 los door hem met de wijzers van de klok mee te draaien.
2. Breng het product omhoog.
3. Controleer de freesdiepte met een praktijktest.

- Freesdiepte fijnafstellen

1. Maak de spanhefboom 34 los door hem met de wijzers van de klok mee te draaien.
2. Druk het product naar beneden tot de diepte-aanslag 12 op de trapaanslag 11 rust.
3. Zet de spanhefboom 34 vast door deze tegen de wijzers van de klok in te draaien.
4. Draai de borgschroef 15 los.
5. Stel met de draairegelaar 16 de instelschaal van de freesdiepte 13 zo in, dat u bijvoorbeeld nauwkeurig het nulpunt kunt instellen.
6. Draai de borgschroef 15 vast.
7. Maak de spanhefboom 34 los door hem met de wijzers van de klok mee te draaien.
8. Breng het product omhoog.
9. Controleer de freesdiepte met een praktijktest.

- Freesdipte met de trapsaanslag instellen

TIP

U kunt de trapaanslag ^11 bij grotere freesdiepten in meerdere stappen met een geringere spaanafname gebruiken.

1. Stel de gewenste freesdiepte in op de onderste positie (0 mm) van de trapaanslag 11 (zie "Freesdiepte instellen").
2. Stel vervolgens voor de eerste bewerkingsstappen de hogere stappen in.
3. Controleer de freesdiepte met een praktijktest.

- Freesrichting

! OPGELET!

Voer het freesproces uit in de tegenovergestelde richting van de draairichting van de frees (tegengesteld draaien).
Bij het frezen in de draairichting (gelijkloop) kan het product uit uw handen worden geslagen.

1. Stel de gewenste freesdiepte in (zie "Freesdiepte instellen").
2. Plaats het product op het werkstuk.
3. Schakel het product in (zie "In-/uitschakelen").
4. Maak de spanhefboom 34 los door hem met de wijzers van de klok mee te draaien.
5. Druk het product naar beneden tot de diepte-aanslag 12 op de trapaanslag 11 rust.
6. Zet de spanhefboom 34 vast door deze tegen de wijzers van de klok in te draaien.
7. Frees met een gelijkmatige snelheid en een gelijkmatige druk.

- Met een kopieerhuls frezen

TIP

Gebruik de kopieerhuls ^22 om sjablonen over te brengen naar het werkstuk.

Kopieerhuls plaatsen

(Afb. D)

1. Plaats de kopieerhuls 22 van onderen af in de frictieschijf 10.
2. Bevestig de kopieerhuls 22 met de 2 schroeven 18 van de afzuigadapter 17 aan de bodemplaat 9. Gebruik een in de winkel verkrijgbare kruiskopschroevendraaier (niet meegeleverd).
   De loopring 23 moet naar boven gericht zijn.

Frezen

TIP

De sjabloon moet minimaal even hoog zijn als de loopring 23 van de kopieerhuls 22.
De buitendiameter van de frees moet kleiner zijn dan de binnendiameter van de kopieerhuls 22.

1. Leg het product met de kopieerhuls 22 op de sjabloon.
2. Maak de spanhefboom 34 los door hem met de wijzers van de klok mee te draaien.

3. Laat het product naar beneden zakken, tot de eerder ingestelde freesdiepte is bereikt.

4. Geleid nu het product met daarop de kopieerhuls 22 langs de sjabloon. Oefen slechts minimale druk uit tijdens het werk.

- Frezen met een parallelle aanslag

1. Schuif de parallelle aanslag 21 voor de juiste maat in de geleiderails 8 van de bodemplaat 9.
2. Draai de borgschroeven 7 vast.
3. Leg de parallelle aanslag 21 tegen de kant van het werkstuk (afb. F).

De parallelle aanslag afstellen

Breedte van de glijblokken veranderen

1. Draai met een in de handel verkrijgbare kruiskopschroevendraaier (niet meegeleverd) de schroeven 42 los.
2. Verplaats de glijblokken 41 naar de gewenste positie.
3. Draai de schroeven 42 vast.

De parallelle aanslag nauwkeurig afstellen

1. Draai de vleugelschroef 35 los.
2. Gewenste afstand instellen:

-Draai de draaiknop 37. Een slag komt overeen met 1 mm.
-U kunt de afstand ook aflezen op de schaal 39.
–Om waarden kleiner dan 1 mm in te stellen, kunt u ter oriëntatie de vrij draaibare schaalring 38 gebruiken.

1. Draai de vleugelschroef 35 vast.

- Met een passer frezen

(Afb. H)

1. Schuif de parallelle aanslag 21 180° gedraaid (ondersteboven) volgens de juiste maat in de geleiderails 8 van de bodemplaat 9.
2. Draai de borgschroeven 7 vast.
3. Voor een cirkelstraal ≥ 19 cm:

-Plaats de centreerdoorn 20 in de opening in het midden 40 op de parallelle aanslag 21.
-Draai de centreerdoorn 20 vast met de vleugelschroef 20a. Houd bij het vastschroeven de centreerdoorn vast met de lange opening van de steeksleutel 24.

Voor een cirkelstraal ≥ 15 cm tot < 19 cm:

-Monteer het kleine passerinzetstuk 43 met de schroeven 44 op de parallelle aanslag 21 (afb. I). Draai de schroeven vast met een kruiskopschroevendraaier (niet meegeleverd).
-Plaats de centreerdoorn 20 in de opening in het midden 45 op het kleine passerinzetstuk 43.
-Draai de centreerdoorn 20 vast met de vleugelschroef 20a. Houd bij het vastschroeven de centreerdoorn vast met de lange opening van de steeksleutel 24.

1. Steek de centreerdoorn 20 in het gemarkeerde middelpunt van een cirkel.
2. Controleer de instelling met een praktijktest.

- Reserveonderdelen/accessoires

□ Klanten kunnen compatibele reserveonderdelen en accessoires via www.optimex-shop.com aanschaffen.

☐ Houd het bestelnummer voor uw bestelling bij de hand.
□ U kunt bestellingen alleen online doorgeven.
☐ Neem voor meer informatie contact op met de Lidl-Service-Hotline (zie “Service”).

Onderdeel Bestelnummer
5 Spantang (8 mm)	99948622303
17 Afzuigadapter	99948622304
19 Spantang (6 mm)	99948622302
Set:
20 Centreerdoorn	99948622308
20a Vleugelschroef
Set:
21 Parallelle aanslag	99948622306
26 Glijstang (×2)
Set:
18 Schroeven (×2)	99948622307
22 Kopieerhuls
24 Steeksleutel (met lange opening)	99948622301
25 Inbussleutel	99948622310
27 Reduceerstuk	99948622305
Set:28 Afrondfrees (∅ 22 mm, R 6,3 mm)29 Profielfrees (∅ 25 mm, R 4 mm)30 Holle frees (∅ 22 mm, R 6,3 mm)31 V-groeffrees (∅ 12,7 mm, hoek 90°)32 Groeffrees (∅ 6 mm)33 Groeffrees (∅ 12 mm)	99948622309

● Schoonmaken en onderhoud

Zet het product uit en trek de stekker uit het stopcontact voordat u aanpassingen uitvoert, onderhouds- of reinigingswerkzaamheden aan het product verricht of als het product niet in gebruik is.

- Schoonmaken

■ Dompel het product nooit onder in water of andere vloeistoffen.
Zorg ervoor dat er geen vloeistoffen in het product binnendringen.
- Gebruik geen chemische, alkalische, schurende of andere agressieve reinigings- en desinfectiemiddelen om het product schoon te maken omdat deze de oppervlakken kunnen beschadigen.
■ Regelmatig deugdelijk reinigen helpt om veilig gebruik van het product te verzekeren en de levensduur ervan te verlengen.

☐ Houd het product schoon, stofvrij, droog en vrij van olie of smeervet.
□ Na ieder gebruik: Reinig het product met een zachte, droge en pluisvrije doek. Gebruik bij hardnekkig vuil een enigszins vochtige doek en een mild schoonmaakmiddel.
□ Gebruik een zachte borstel voor moeilijk toegankelijke plaatsen.

Onderhoud

Als het nodig is om het netsnoer te vervangen, dan moet dat worden gedaan door de fabrikant of diens vertegenwoordiger, om gevaren voor de veiligheid te vermijden.

□ Voor en na ieder gebruik: Controleer het product en de accessoires op slijtage en beschadigingen.

Reparatie

- Dit product bevat geen onderdelen, die door de gebruiker gerepareerd kunnen worden.

□ Neem contact op met een geautoriseerd servicepunt of een vergelijkbaar gekwalificeerd persoon om het product te controleren en te laten repareren.

Opbergen

□ Bewaar het product en de accessoires altijd

-Schoon,
-Droog,
–Tegen stof beschermd,
-Buiten het bereik van kinderen.

- Transport

□ Bescherm het product tegen stoten en sterke trillingen, die vooral optreden bij transport in voertuigen.
□ Zeker het product tegen verschuiven en kantelen.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1–7: kunststoffen/20–22: papier en vezelplaten/80–98: composietmaterialen.

Product:

Het product, en de verpakkingsmaterialen kunnen worden gerecycled en zijn onderhevig aan een uitgebreide verantwoordelijkheid van de fabrikant.

Gooi ze apart weg, overeenkomstig de aangegeven Info-tri (informatie over afvalscheiding), voor een beter afvalbeheer.

Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Garantie

Het product werd volgens strenge kwaliteitsrichtlijnen gemaakt en voor de uitlevering zorgvuldig gecontroleerd. In geval van materiaal- of fabricagefouten hebt u tegenover de verkoper van het product wettelijke rechten. Uw wettelijke rechten worden op geen enkele manier door onze hieronder vermelde garantie beperkt.

De garantie voor dit product bedraagt 3 jaar vanaf aankoopdatum. De garantieperiode gaat in op de datum van aankoop. Bewaar het originele bewijs van aankoop op een veilige plek aangezien dit document nodig is als bewijs.

Alle beschadigingen of gebreken die reeds op het moment van aankoop aanwezig zijn, moeten meteen na het uitpakken van het product worden gemeld.

Mocht het product binnen 3 jaar na aankoopdatum een materiaal- of fabricagefout vertonen, zullen wij het – naar onze keuze – gratis voor u repareren of vervangen. De garantieperiode wordt door een plaatsgevonden garantieverlening niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen.

Deze garantie vervalt als het product werd beschadigd of onjuist is gebruikt of onderhouden.

De garantie dekt materiaal- en fabricagefouten af. Deze garantie dekt geen productonderdelen die aan normale slijtage onderhevig zijn en daarom als verbruiksartikelen worden beschouwd (bv. batterijen, slangen, inktpatronen), noch dekt zij schade aan breekbare onderdelen, bv. schakelaars of onderdelen die van glas zijn gemaakt.

- Afwikkeling in geval van garantie

Volg de volgende aanwijzingen op voor een snelle behandeling van uw probleem:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 486223_2501) als bewijs van aankoop bij de hand.

Het artikelnummer kunt u vinden op het typeplaatje van het product, een gravure op het product, het titelblad van uw gebruiksaanwijzing (linksonder) of de sticker op de achter- of onderkant van het product.

Neem bij problemen of overige gebreken met het product eerst contact op met de hieronder vermelde service-afdeling, telefonisch of per e-mail.

Een als defect aangemerkt product kunt u dan samen met het aankoopbewijs (kassabon) en een uitleg over het probleem of gebrek en wanneer het zich heeft voorgedaan gratis naar het aan u meegedeelde service-adres opsturen.

Op parkside-diy.com kunt u deze en vele andere handleidingen inzien en downloaden. Met deze QR-code komt u direct op parkside-diy.com. Selecteer daar uw land en zoek via de zoekfunctie naar de gebruiksaanwijzingen. Door het invoeren van het artikelnummer (IAN) 486223_2501 komt u bij de gebruiksaanwijzingen voor uw artikel.

PDF ONLINE parkside-diy.com

Service

NL Service Nederland

Tel.: [phone]

EU-Conformiteitsverklaring

EU-CONFORMITEITSVERKLARING (nr. 486223\_2501)

IAN:	486223_2501
Productidentificatie:	"PARKSIDE" Bovenfrees
Modelnummer:	HG13473

Het hierboven beschreven voorwerp is in overeenstemming de desbetreffende harmonisatiewetgeving van de Unie:

Richtlijn 2006/42/EG

Richtlijn 2014/30/EU

Richtlijn 2011/65/EU met alle bijbehorende wijzigingen

Vermelding van de toegepaste relevante geharmoniseerde normen of van de overige technische specificaties waarop de conformiteitsverklaring betrekking heeft:

Nr. / Onderdelen

Richtlijn 2006/42/EG

EN 62841-1:2015/A11:2022

EN 62841-2-17:2017

Richtlijn 2014/30/EU

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A2:2024

EN 61000-3-3:2013/A2:2021

Het hierboven beschreven voorwerp van de verklaring is in overeenstemming met Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur:

Nr. / Onderdelen

EN IEC 63000:2018

Houder van de technische documentatie: OWIM GmbH & Co.KG

Ondertekend voor en namens:

Deze verklaring van overeenstemming wordt onder de uitsluitende verantwoordelijkheid van de fabrikant verstrekt.

Vertaling van de originele verklaring van overeenkomst

Neckarsulm 20.05.2025

Plaats

Datum

ppa.2uwen ppa.fens Buchheim Procuratiehouder P pa. Dr. Thorsén Maier Procuratiehouder

NL

Pripojenie/odobratie redukcie

(Obr. E)

Spojit'
