BRUGSANVISNING POF 1200 F4 PARKSIDE

Betjeningsvejledning Oversættelse af den originale brugsanvisning

IT

FRESATRICE VERTICALE

Forskriftsmæssig anvendelse. . . . . . . . . . . . . . Side 318

Leveringsomfang .... Side 319

Beskrivelse af delene .... Side 319

Sikkerhedsanvisninger .... Side 324

Generelle sikkerhedsinstruktioner for elektroværktøj .... Side 324

Sikkerhedsanvisninger for overfræser . . . . . . . . Side 328

Yderligere anvisninger. . . . . . . . . . . . . . . . . . . . . . Side 329

Vibrations- og støjreduktion .... Side 330

Procedurer i nødstilfælde .... Side 331

Restrisici .... Side 331

Originalt tilbehør/ekstraudstyr .... Side 332

Udpakning af produktet .... Side 332

Tilbehør. Side 332

Klargøring Side 333

Fræsejernssæt .... Side 333

Isætning af fræsejern .... Side 334

Tilslutte udsugningsadapter .... Side 334

Tilslutning/udtagning af reduktionsstykke ..... Side 334

Udskiftning af spændetang .... Side 335

Montering af parallelanslag. . . . . . . . . . . . . . . . . Side 335

Betjening .... Side 335

Tilkobling/slukning .... Side 336

Indstilling af hastighed .... Side 336

Indstilling af fræsedybde .... Side 336

Finjustering af fræsedybde .... Side 337

Indstilling af fræsedybde med trinanslag ..... Side 338

Fræseretning. Side 338

Fræsning. Side 339

Fræsning med kopiring. . . . . . . . . . . . . . . . . . . . Side 339

Fræsning med parallelanslag .... Side 340

Justering af parallelanslaget .... Side 340

Fræsning med cirkelkompas .... Side 341

Reservedele/tilbehør .... Side 342

Afvikling af garantisager .... Side 347

Service Side 348

EU-Overensstemmelseserklæring.....Side 349

Liste over anvendte piktogrammer/symboler
	Læs betjeningsvejledningen.
	FARE! – Betegner en fare med høj risikograd, sor medfører dødsfald eller alvorlige kvæstelser, hvis den ikke undgås (fx kvælningsfare)
	ADVARSEL! – Betegner en fare med middel risikograd, som kan medføre dødsfald eller alvorli kvæstelser, hvis den ikke undgås (fx risiko for elektrisk stød)
	FORSIGTIG! – Betegner en fare med lav risikograd som kan medføre lette til moderate kvæstelser, den ikke undgås (fx forbrændingsfare)
	OBS! – Advarer om mulige tingskader (fx kortslutningsfare)
	Symbol for et produkt i beskyttelsesklasse II
	Anvend kun produktet indendørs i tørre lokaler.
	Sluk for produktet, og afbryd det fra netspændingen, før produktet justeres, rengøres eller vedligeholdes, og når produktet ikke anvend

∅ Diameter

n_0 Tomgangsomdrejningstal

Anvend beskyttelseshandsker!

Benyt høreværn!

Bær øjenbeskyttelse!

Benyt åndedrætsværn!

Vekselstrøm/-spænding

Klapside med produktillustrationer

OVERFRÆSER

- Indledning

Hjerteligt tillykke med købet af deres nye produkt. Du har besluttet dig for et produkt af høj kvalitet. Brugervejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, brug og bortskaffelse. Gør dig inden ibrugtagning af produktet fortrolig med alle betjenings- og sikkerhedsanvisninger. Benyt kun produktet som beskrevet og til de oplyste formål. Videregiv alle papirer, hvis du produktet videre til tredjemand.

● Forskriftsmæssig anvendelse

Produktet er designet til fræsning af noter, kanter, p og aflange huller i træ, plast og letvægtsmaterialer p fast underlag samt til kopifræsning.
■ Produktet er kun beregnet til privat brug.
Produktet er ikke beregnet til erhvervsmæssig brug eller lignende anvendelse.
- Produktet er kun beregnet til indendørs brug i tørre omgivelser.
Andre anvendelser eller ændringer af produktet anses for at være ikke-tilsigtet og kan medføre risici i form af kvæstelser eller beskadigelser.
For skader, som er opstået på grund af anvendelse bestemmelserne, giver producenten ingen garanti.
Overhold alle relevante lokale sikkerhedsforskrifter, norm og forordninger. Anvendelse af støjende elektroværktøjer kan være begrænset til bestemte tidsrum i henhold til nationale eller lokale forskrifter.

Leveringsomfang

FARE!

Produktet og emballagen er ikke legetøj for børn! Børn må ikke lege med plastposer, folier og smådele! De fare for slugning og kvælning!

1 Overfræser
1 Gaffelnøgle (med aflangt hul)
1 Spændetang (6 mm)
1 Spændetang 8 mm (formonteret)
1 Udsugningsadapter
1 Reduktionsstykke
1 Parallelanslag (med 2 föringer)
1 Kopiring (med 2 skruer)
1 Lille cirkelindsats (med 2 skruer)
1 Centreringsspids (med vingeskrue)
1 Fræsejernssæt (6 dele)
1 Unbrakonøgle
1 Betjeningsvejledning

- Beskrivelse af delene

Slå før læsningen op på siderne med figurerne, og gør fortrolig med alle produktets funktioner.

(Fig. A)

1 Indstillingshjul (til omdrejningshastighed)
2 Håndtag
3 Låsekontakt
4 Afbryder
5 Spændetang (8 mm)
6 Omløbermøtrik

7 Låseskrue
8 Føringsskinne
9 Grundplade
9a Studs (til udsugningsadapter 17)
10Glideplade
11 Trinanslag
12Dybdeanslag
13 Fræsedybdeindstillingsskala
14Spindellås
15Låseskrue
16Drejeknap (fræsedybdeindstilling)

(Fig. B)

17 Udsugningsadapter
18 Skruer (til udsugningsadapter 17 og kopiring 22)
19Spændetang (6 mm)
20Centreringsspids
20a Vingeskrue (til centreringsspids 20)
21Parallelanslag
22 Kopiring
23Løbering
24Gaffelnøgle (med aflangt hul)
25Unbrakonøgle
26 Glidestænger (til parallelanslag 21)
27 Reduktionsstykke (til udsugningsadapter 17)

(Fig. C)

28Afrundingsfræsejern (∅ 22 mm, R 6,3 mm)
29 Profilfræsejern (∅ 25 mm, R 4 mm)
30Hulkehlfræsejern (∅ 22 mm, R 6,3 mm)
31 V-not-fræsejern (∅ 12,7 mm, vinkel 90°)

32 Notfræsejern (∅ 6 mm)
33Notfræsejern (∅ 12 mm)

(Fig. E)

34Klemmegreb

(Fig. F)

35 Vingeskrue (til finjustering af parallelanslag 21)
36 Vingeskrue (til justering af glidestænger 26)

(Fig. G)

37Drejeknap
38 Skalaring
39Skala
40 Midterhul (til centreringsspids 20)
41 Glidekæber
42 Skruer (til glidekæber 41)

(Fig. I)

Overfræser POF 1200 F4
Modelnumre
-VDE-stik: HG13473
-CH-stik: HG13473-CH
Nominel spænding: 230 V~, 50 Hz
Nominel effekt: 1200 W
Nominel tomgangshastighed _dn 11000–30000 min ^-1
Maks. omdrejningshastighed n_max (fræser): 35000 min	-1
Fræsekurvens slaglængde: 55 mm
Værktøjsholder: 6 mm/8 mm
Beskyttelsesklasse:	II/☐ (dobbeltisolering)

Støjemission

De målte værdier er fastlagt i overensstemmelse med EN 62841. Det A-vægtede støjniveau for elektroværktøjet udgør typisk:

Lydtryksniveau: L	pA = 89,7 dB
Usikkerhed: K	pA = 3,0 dB
Lydeffektniveau: L	WA = 97,7 dB
Usikkerhed: K	WA = 3,0 dB

ADVARSEL!

Brug høreværn!

Vibrationsemissionsværdier

Totale vibrationsværdier (vektorsum i tre retninger), fastlagt henhold til EN 62841:

Hånd-/armvibration: a	_h = 3,98 m/s ^2
Usikkerhed: K = 1,5 m/s	^2

BEMÆRK

Den angivne totale vibrationsværdi og den angivne støjemissionsværdi er målt i henhold til normerede testmetoder og kan derfor anvendes til sammenligning med et andet elektroværktøj.
Den angivne totale vibrationsværdi og den angivne støjemissionsværdi kan også anvendes til en foreløbig vurdering af belastningen.

ADVARSEL!

Vibrations- og støjemissionsværdier kan afvige fra de angivne værdier i forhold til den faktiske anvendelse af elektroværktøjet og afhængigt at den måde elektroværktøjet anvendes på og til, især i forhold t hvilken materialetype, der bearbejdes.
Det er nødvendigt at fastlægge sikkerhedsforanstaltninger, som beror på en vurdering af svingningsbelastningen under den faktiske betjening (herunder skal alle andele af driftscyklussen tages i betragtning, for eksempel tidspunkter, hvor elektroværktøjet er slukket, samt hvor det er tændt, kører uden belastning).

Sikkerhedsanvisninger

- Generelle sikkerhedsinstruktioner for elektroværktøj

ADVARSEL!

Læs alle sikkerhedsanvisninger, vejledninger, illustrationer og tekniske data, der medfølger til dette elektroværktøj. Hvis nedenstående sikkerhedsanvisninger og vejledninger ikke overholdes, er der fare for elektriske stød, brand og/eller alvorlig kvæstelser.

Gem alle sikkerhedsanvisninger og vejledninger til senere anvendelse.

Begrebet "elektroværktøj", der anvendes i sikkerhedsanvisningen refererer til netdrevne elektroværktøjer (med netledning) eller til batteridrevne elektroværktøjer (ude netledning).

Sikkerhed på arbejdspladsen

1) Sørg for at arbejdsområdet er rent og godt belyst. Uorden og et dårligt belyst arbejdsområde kan medføre uheld.
2) Elektroværktøjerne må ikke anvendes i eksplosionsfarlige miljøer, hvor der befinder sig brændbare væsker, gasser eller støv. Elektroværktøjer udsender gnister, der kan antænde støv eller dampe.

3) Hold børn og andre personer på afstand ved brug af elektroværktøjet. Ved forstyrrelser kan kontrollen over elektroværktøjet gå tabt.

Elektrisk sikkerhed

1) Elektroværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må under ingen omstændigheder modificeres. Anvend aldrig et adapterstik sammen med elektroværktøjer med jordforbindelse. Originale stik og passende stikkontakter mindsker risikoen for elektriske stød.

2) Undgå, at kroppen får kontakt med jordforbundne genstande, som rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektriske stød hvis kroppen er jordforbundet.

3) Elektroværktøjer må ikke udsættes for regn og fugt. Risikoen for et elektrisk stød øges, hvis der travand ind i elektroværktøjet.

4) Netledningen må ikke bruges til at bære elektroværktøjet, hænge det op eller til at trække stikket ud af stikkontakten. Hold netledningen væk fra varme, olie, skarpe kanter eller apparatets bevægelige dele. Beskadigede eller snoede netledninger øger risikoe for et elektrisk stød.

5) Hvis elektroværktøjet anvendes udendørs, må der kun bruges forlængerledninger, der er beregnet til udendørs brug. Anvendelse af en forlængerledning, der er beregnet til udendørs brug, mindsker risikoen for elektrisk stød.

6) Hvis det ikke er muligt at undgå at bruge elektroværktøjet i fugtige miljøer, skal der anvendes et fejlstrømsrelæ. Anvendelse af et fejlstrømsrelæ mindsker risikoen for et elektrisk stød.

Sikkerhed for personer

1) Vær opmærksom på, hvad og hvordan du gør, og brug den sunde fornuft ved arbejde med et elektroværktøj. Brug ikke et elektroværktøj, hvis du er ukoncentreret eller træt, påvirket af stoffer, alkohol eller medicin. Bare et øjebliks uopmærksomhed ved brugen elektroværktøjet kan føre til alvorlige kvæstelser.
2) Benyt personlige værnemidler og altid sikkerhedsbriller. Ved at bære personlige værnemidler, som støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, der passer til den konkrete anvendelse af elektroværktøjet, mindskes risiko for kvæstelser.
3) Undgå utilsigtet idriftsættelse. Kontrollér, at elektroværktøjet er slukket, før det tilsluttes strømforsyningen, og/eller batteriet, frakobles eller bæres. Hvis elektroværktøjet bæres med fingeren på afbryderen, eller hvis elektroværktøjet er tændt, når de tilsluttes strømforsyningen, kan det medføre ulykker.
4) Fjern indstillingsværktøjer eller skruenøgler, før elektroværktøjet tændes. Et værktøj eller en nøgle, der er i kontakt med en roterende del af elektroværktøje forårsage kvæstelser.
5) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid balancen. Sådan kan elektroværktøjet nemmere kontrolleres i uventede situationer.

6) Anvend egnet beklædning. Undgå at anvende tøj med vidde og smykker. Hår, klæder og handsker skal holdes væk fra bevægelige dele. Løst tøj, smykker eller langt h kan gribes af bevægelige dele.
7) Hvis der anvendes støvudsugning, og der er monteret udsugningstragte, skal det kontrolleres, at de er tilsluttet og anvendes korrekt. Anvendelse af støvudsugning kan forebygge farlige situationer med støv.
8) Pas på falsk sikkerhed, og gå ikke på kompromis med sikkerhedsreglerne for elektroværktøjer, også selvom du er fortrolig med elektroværktøjet efter lang tids anvendelse. Uopmærksomhed kan inden for brøkdele a et sekund medføre alvorlige kvæstelser.

Anvendelse og håndtering af elektroværktøjer

1) Elektroværktøjet må ikke overbelastes. Anvend det korrekte elektroværktøj til arbejdsopgaven. Med det korrekte elektroværktøj arbejder du bedre og mere sikkert i det anførte effektområde.
2) Anvend ikke et elektroværktøj med en defekt afbryder. Et elektroværktøj, der ikke længere kan tænd og slukkes, er farligt og skal repareres.
3) Træk stikket ud af stikkontakten, og/eller fjern et udtagelig genopladeligt batteri, før der foretages indstillinger på apparater, skiftes indsatsværktøj, eller når elektroværktøjet lægges væk. Disse forholdsregler forhindrer utilsigtet start af elektroværktøjet.
4) Opbevar elektroværktøjer, der ikke benyttes, uden for børns rækkevidde. Personer, der ikke er fortrolige med elektroværktøjet eller ikke har læst disse anvisninger, må ikke anvende værktøjet. Elektroværktøj, der anvendes af uerfarne personer, er farligt.

5) Vedligehold elektroværktøjer og indsatsværktøjer omhyggeligt. Kontrollér om bevægelige dele fungerer korrekt og ikke klemmer, om dele er ødelagt og har taget skade i en sådan grad at elektroværktøjets funktion påvirkes. Beskadigede dele skal repareres, før de anvendes med elektroværktøjet. Mange ulykker skyldes dårligt vedligeholdte elektroværktøjer.
6) Skæreværktøjer skal være skarpe og rene. Skæreværktøjer, der er plejet korrekt, har skarpe skærekanter og sætter sig ikke fast og er nemmere at styre.
7) Anvend elektroværktøj, tilbehør, indsatsværktøjer etc. i henhold til disse anvisninger. Vær opmærksom på arbejdsforholdene og den opgave, der skal udføres. Brug af elektroværktøjer til andre opgaver, en de er beregnet til, kan medføre farlige situationer.
8) Hold håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte håndtag og gribeflader forhindrer sikker betjening og kontrol over elektroværktøjet under uforudsete situationer.

Service

1) Elektroværktøjet må kun repareres af fagfolk og kun ved anvendelse af originale reservedele. Herved sikres at elektroværktøjets sikkerhedsstandard bibeholdes.

Sikkerhedsanvisninger for overfræser

1) Hold kun elektroværktøjet på de isolerede grebsflader, da fræsejernet kan ramme netledningen. Kontakt med en strømførende ledning kan også sætte enhedens andre metaldele under spænding og medføre elektrisk stød.

2) Fastgør og sikr arbejdsemnet på et stabilt underlag ved hjælp af skruetvinger eller på en anden måde. Hvis du kun holder arbejdsemnet med hånden eller mod din forbliver det ustabilt, hvilket kan føre til tab af kontr

Yderligere anvisninger

ADVARSEL!

Anvend et åndedrætsværn!

Det tilladte omdrejningstal for fræsejernet skal være mindst lige så højt som det på elektroværktøjet anførte højeste omdrejningstal. Værktøj, der roterer hurtigere end tilladt, kan gå i stykker og flyve omkring.

Fræsejern eller andet tilbehør skal passe nøjagtigt til elektroværktøjets spændetang (skaftdiameter 6 mm/8 mm). Fræsejern, som ikke passer nøjagtigt til elektroværktøjets spændetang, roterer ujævnt, vibrerer meget kraftigt og kan føre til tab af kontrol.

Før kun elektroværktøjet mod arbejdsemnet, når det er tændt. Der er fare for et tilbageslag, hvis værktøjet s sig fast i arbejdsemnet.

Grib ikke ind i fræseområdet og fræseren. Hold om ekstragrebet eller motorhuset med den anden hånd. Når begge hænder holder fræseren, kan de ikke ska fræseren.
Fræs aldrig over metalgenstande, søm eller skruer. Fræser kan skades og udsættes for øgede vibrationer.
Anvend egnede søgeapparater til at opspore skjulte forsyningsledninger, eller spørg dit lokale forsyningsselskab. Kontakt med elektriske ledninger kan medføre brand og elektrisk stød. Skader på en gasledning kan medføre eksplosion. Boring i et vandrør forårsager tingskade.
Det på værktøjet angivne højeste omdrejningstal må ikke overskrides.
Værktøjer med synlige revner må ikke anvendes.
- Vibrations- og støjreduktion

Begræns anvendelsestiden, anvend driftsformer med lave vibrationer og støj og bær desuden personlige værnemidler for at reducere vibrations- og støjpåvirkninger.

Følgende foranstaltninger bidrager til reduktion af støj- og vibrationsbestemte risici:

■ Anvend kun produktet i henhold til den forskriftsmæssige anvendelse og som beskrevet i denne vejledning.
- Kontrollér at produktet er fejlfrit og godt vedligeholdt.
Anvend de rigtige indsatsværktøjer til dette produkt og kontrollér, at de er fejlfri.
- Hold produktet sikkert fast i håndtag/gribeflader.
Vedligehold produktet i henhold til anvisningerne og sørg for korrekt smøring (hvis det forekommer).

Planlæg arbejdsforløbet således, at langvarig anvendelse af produkter med høje vibrationstal fordeles over et længere tidsrum.

● Procedurer i nødstilfælde

Bliv først fortrolig med anvendelse af dette produkt i henhold til betjeningsvejledningen. Husk sikkerhedsanvisningerne, og sørg for at overholde dem. Dette hjælper med at reducere risici og farer.

Ved anvendelse af dette produkt skal du altid være opmærksom på hurtig registrering og afhjælpning af farer. Hurtig reaktion kan forhindre alvorlige kvæstelser og materielle skader.
■ Sluk omgående for produktet ved fejlfunktioner. Lad produktet kontrollere og eventuelt reparere af kvalificere fagfolk, før det tages i brug igen.

Restrisici

Selv om dette produkt anvendes forskriftsmæssigt, vil de være en potentiel risiko for person- og tingskader. Følgende faresituationer kan fx forekomme i sammenhæng med konstruktionen og opbygningen af dette produkt:

Høreskader, såfremt der ikke benyttes egnet høreværn
■ Sundhedsskader som følge af hånd-arm-vibrationer, hvis produktet anvendes over et længere tidsrum, ikke korrekt håndteret og vedligeholdt

BEMÆRK

Dette produkt udsender et elektrisk felt under brug! Under bestemte forhold kan dette felt påvirke aktive eller passive medicinske implantater! For at reducere faren for alvorlige eller dødelige kvæstelser, anbefales det, personer med medicinske implantater konsulterer egen læge eller implantatets fabrikant før produktet anvendes!

● Originalt tilbehør/ekstraudstyr
Brug kun tilbehør og ekstraudstyr, som er angivet i betjeningsvejledningen, eller hvis anvendelse er kompatik med produktet.
- Inden den første ibrugtagning
Udpakning af produktet

1. Tag produktet ud af emballagen, og fjern alle emballagematerialer og beskyttelsesfolier.
2. Kontroller, at alle dele er til stede og at leveringsom er komplet (se "Leveringsomfang").
3. Kontrollér, at produktet og alle dele er i god stand. konstaterer en beskadigelse eller en defekt, så anvend produktet, men gå frem som beskrevet i kapitlet "Ga

- Tilbehør

Du kan købe tilbehør hos din autoriserede forhandler. Vær ved købet altid opmærksom på de tekniske krav til dette produkt (se "Tekniske data").
Hvis du er usikker, så spørg en kvalificeret fagpersc rådgivning hos din forhandler.

- Klargøring

⚠ ADVARSEL! Fare for kvæstelser!

Sluk for produktet, og afbryd det fra netspænding før produktet justeres, rengøres eller vedligeholdes, og når produktet ikke anvendes.

Fræsejernssæt

(Fig. C)

BEMÆRK

Hvis kuglelejet på et fræsejern har løsnet sig, skal efterspænde det med unbrakonøglen 25.

Fræsejern Specifikationer	Anvendelse
28Afrundingsfræsejern	∅ 22 mmR 6,3 mm	Profilering
29Profilfræsejern	∅ 25 mmR 4 mm
30Hulkehlfræsejern	∅ 22 mmR 6,3 mm
31V-not-fræsejern	∅ 12,7 mmVinkel 90°
32Notfræsejern	∅ 6 mm	Tilslutning
33Notfræsejern	∅ 12 mm

Isætning af fræsejern

1. Hold spindellåsen 14 inde.
2. Løsn omløbermøtrikker 6 med gaffelnøglen 24 ved at dreje den mod uret.
3. Slip spindellåser14.
4. Sæt det ønskede fræsejern mindst 20 mm ind i spændetangen 5 19.
5. Hold spindellåsen 14 inde.
6. Spænd omløbermøtrikker 6 med gaffelnøglen 24 ved at dreje den med uret.
7. Slip spindellåser14.

- Tilslutte udsugningsadapter

1. Sæt udsugningsadapteren 17 på studsen 9a.
2. Brug en almindelig stjerneskruetrækker (medfølger ikke) at skrue skruerne 18 ind på undersiden af grundpladen 9.
3. Slut en godkendt støv- og spånudsugning til udsugningsadapteren 17.

- Tilslutning/udtagning af reduktionsstykke

(Fig. E)

Tilslutning

1. Skub reduktionsstykke ^27 ind i udsugningsadapteren ^17 .
2. Skub slangen fra en egnet støvudsugningsanordning (f.eks. en værkstedsstøvsuger) på reduktionssty27et

Udtagning

1. Træk støvsugerens slange af reduktionsst:27ket
2. Træk reduktionsstykket ^27 af udsugningsadapteren ^17 .

- Udskiftning af spændetang

BEMÆRK

De medfølgende fræsejern har 8 mm-skaft og kan bruges med den formonterede 8 mm-spænd 5 ang
Hvis du vil bruge fræsejern med 6 mm-skaft, skal først udskifte spændetangen som beskrevet nedenfor.

1. Hold spindellåsen 14 inde.
2. Løsn omløbermøtrikker 6 med gaffelnøglen 24 ved at dreje den mod uret.
3. Tag 8 mm-spændetangen 5 ud.
4. Sæt 6 mm-spændetanger19 i.

Vigtigt: Spænd kun omløbermøtrikken 6, når der er isat et fræsejern. Ellers kan spændetangen blive beskadiget.

1. Slip spindellåser14.

● Montering af parallelanslag

(Fig. F)

1. Løsn begge vingeskru36.
2. Skub glidestængerne 26 ind i de tilhørende åbninger ved vingeskruerne 36.
3. Stram begge vingeskru36.

Betjening

⚠️ ADVARSEL! Fare for kvæstelser!

Sluk for produktet, og afbryd det fra netspænding før produktet justeres, rengøres eller vedligeholdes, og når produktet ikke anvendes.

- Tilkobling/slukning

Tilkobling

1. Slut netstikket til en egnet stikkontakt.
2. Hold afbryderer 4 nede.
3. Konstant drift: Tryk på låsekontakten 3 for at låse afbryderen 4 fast i tilkoblet position. Slip derefter afbryderen.

Slukning

□ Slip afbryderen 4.
☐ Hvis afbryderen 4 er låst fast til konstant drift: Tryk kort afbryderen ned for at frigøre låsen og slukke produktet.

- Indstilling af hastighed

□ Indstil den ønskede hastighed på indstillingshjulet 1.

Position Hastighed
1	Lav
2
3	Middel
4
5	Høj6
7

- Indstilling af fræsedybde

1. Kontroller, at klemmegrebet 34 er låst. Hvis klemmegrebet ikke er låst, skal du dreje det mod uret, til det lå

2. Anbring produktet på arbejdsemnet.

3. Drej trinanslage ^11 , til det går i indgreb i den laveste position (0 mm).

Dybdeanslaget 12 er nu på linje med den laveste position (0 mm).

1. Løsn låseskruer15.
2. Løsn klemmegrebe 34 ved at dreje det med uret.
3. Tryk produktet ned, til fræsejernet rører arbejdsemnets overflade.
4. Lås klemmegrebet 34 ved at dreje det mod uret.
5. Skub dybdeanslaget 12nedad, indtil det når den laveste position (0 mm) på trinansl11et
6. Indstil dybdeanslage ^12 til den ønskede fræsedybde. Spænd låseskrue ^15 .

De værdier, der vises på fræsedybdeindstillings ^13 alaen svarer ikke til den faktiske fræsedybde. Indstil værdien i forhold til et valgt punkt på fræsedybdeindstillingsskalaen.

1. Løsn klemmegrebe34 ved at dreje det med uret.
2. Før produktet opad.
3. Kontrollér fræsedybden ved at udføre en praktisk test.

Finjustering af fræsedybde

1. Løsn klemmegrebet 34 ved at dreje det med uret.
2. Tryk produktet ned, til dybdeans 12 detiver på trinanslaget 11.
3. Lås klemmegrebet 34 ved at dreje det mod uret.
4. Løsn låseskruer15.
5. Indstil fræsedybdeindstillingsskalaen 13 med drejeknappen 16, så du kan indstille det nøjagtige nulpunkt.

6. Spænd läseskruen 15.

7. Løsn klemmegrebe34 ved at dreje det med uret.

8. Før produktet opad.
9. Kontrollér fræsedybden ved at udføre en praktisk test.

- Indstilling af fræsedybde med trinanslag

BEMÆRK

Ved at bruge trinanslaget11 kan du fræse dybere i flere trin med mindre spånfjernelse ad gangen.

1. Indstil den ønskede fræsedybde til den laveste position (0 mm) på trinanslag ^11 (se "Indstilling af fræsedybde").
2. Vælg de højere trin til de første fræsninger.
3. Kontrollér fræsedybden ved at udføre en praktisk test.

Fræseretning

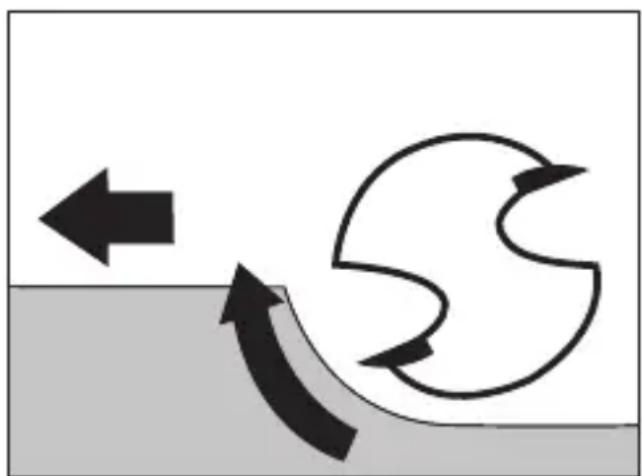

OBS!

Før overfræseren frem mod fræsejernets irotationsretning (modløb).
Hvis du fræser med fræsejernets rotationsretning (medløb), kan produktet blive revet ud af hånden på

1. Indstil den ønskede fræsedybde (se "Indstilling af fræsedybde").
2. Anbring produktet på arbejdsemnet.
3. Tænd produktet (se "Tilkobling/slukning").
4. Løsn klemmegrebe34 ved at dreje det med uret.
5. Tryk produktet ned, til dybdeans 12 tviler på trinanslaget 11.
6. Lås klemmegrebet 34 ved at dreje det mod uret.
7. Begynd at fræse med en jævn hastighed og et jævnt tryk mod arbejdsemnet.

Fræsning med kopiring

BEMÆRK

Brug kopiringen ^22 til at overføre skabeloner til arbejdsemnet.

Montering af kopiring

(Fig. D)

1. Sæt kopiringen 22 ind i glidepladen 10 nedefra.
2. Fastgør kopiringen 22 på grundpladen 9 med de 2 skruer 18 til udsugningsadapteren 17. Brug en almindelig stjerneskruetrækker (medfølger ikke). Løberingen 23 skal pege nedad.

Fræsning

BEMÆRK

Skabelonen skal være mindst lige så høj som løberingen 23 på kopiringen 22.

BEMÆRK

Fræsejernets udvendige diameter skal være mindre end kopiringens 22 indvendige diameter.

1. Anbring produktet med kopiringen 22 mod skabelonen.
2. Løsn klemmegrebe34 ved at dreje det med uret.
3. Sænk produktet, til den forudindstillede fræsedybde opnås.
4. Før produktet fremad med kopiringen 22 mod skabelonen. Tryk ikke for hårdt under arbejdet.

Fræsning med parallelanslag

1. Skub parallelanslaget 21 ind i føringsskinnerne 8 på grundpladen 9, og anbring det i den ønskede afstand
2. Spænd låseskruerne 7.
3. Læg parallelanslage ^21 an mod arbejdsemnets kant (fig. F).

- Justering af parallelanslaget

Ændre bredden på glidekæberne

1. Brug en almindelig stjerneskruetrækker (medfølger ikke) løsne skruerne 42.
2. Flyt glidekæberne41 til den ønskede position.
3. Spænd skruerne42.

Finjustering af parallelanslaget

1. Løsn vingeskruerne35.
2. Indstilling af den ønskede afstand:
   -Drej på drejeknappe37. En omgang svarer til 1 mm. -Du kan aflæse afstanden på s39aen

-Du kan bruge den frit drejelige skalaring 38 til at indstille værdier < 1 mm.

1. Stram vingeskruerne35.

Fræsning med cirkelkompas

(Fig. H)

1. Vend parallelanslaget 21180°, og skub det ind i føringsskinnerne 8 på grundpladen 9, og anbring det i den ønskede afstand.
2. Spænd låseskruerne 7.
3. Ved radius ≥ 19 cm:

-Sæt centreringsspidsen 20 i midterhullet 40 på parallelanslaget 21.
-Spænd centreringsspidsen 20 fast med vingeskruen 20a. Hold kontra mod centreringsspidsen ved hjælp af det aflange hul på gaffelnø 24n mens du spænder.

-Monter den lille cirkelinds ^43 med skruerne ^44 på parallelanslaget ^21 (fig. I). Stram skruerne med en almindelig stjerneskruetrækker (medfølger ikke).
-Sæt centreringsspidsen 20 i midterhullet 45 på den lille cirkelindsats 43.
-Spænd centreringsspidsen 20 fast med vingeskruen 20a. Hold kontra mod centreringsspidsen ved hjælp af det aflange hul på gaffelnø 24n mens du spænder.

1. Sæt centreringsspidsen 20 fast på det sted, som skal va cirklens centrum.
2. Kontrollér indstillingen ved at udføre en praktisk test.

- Reservedele/tilbehør

☐ Kunder kan købe kompatible reservedele og kompatibelt tilbehør på www.optimex-shop.com.
☐ Hav dit bestillingsnummer klar ved bestilling.
□ Du kan kun afgive ordrer online.
☐ Henvend dig til Lidl-service-hotline for at få yderligere oplysninger (se "Service").

Del Bestillingsnummer
5 Spændetang (8 mm)	99948622303
17 Udsugningsadapter	99948622304
19 Spændetang (6 mm)	99948622302
Sæt:20 Centreringsspids20a Vingeskrue	99948622308
Sæt:21 Parallelanslag26 Glidestang (×2)	99948622306
Sæt:18 Skrue (×2)22 Kopiring	99948622307
24 Gaffelnøgle (med aflangt hul)	99948622301
25 Unbrakonøgle	99948622310
27 Reduktionsstykke	99948622305
Sæt:28Afrundingsfræsejern (∅ 22 mm, R 6,3 mm)29Profilfræsejern (∅ 25 mm, R 4 mm)30Hulkehlfraesejern (∅ 22 mm, R 6,3 mm)31V-not-fræsejern (∅ 12,7 mm, vinkel 90°)32Notfræsejern (∅ 6 mm)33Notfræsejern (∅ 12 mm)	99948622309

ADVARSEL! Fare for kvæstelser!

Sluk for produktet, og afbryd det fra netspænding før produktet justeres, rengøres eller vedligeholdes, og når produktet ikke anvendes.

Rengøring

Nedsænk ikke produktet i vand eller andre væsker.
Der må ikke trænge nogen form for væske ind i produktets indvendige dele.
Brug ikke kemiske, alkaliske, skurende eller andre genstridige rengørings- eller desinfektionsmidler til at rengøre produktet, da disse kan beskadige overfladerne
- Regelmæssig og grundig rengøring hjælper med til sikker brug og forlænger produktets levetid.
☐ Hold produktet rent, tørt og fri for støv, olie eller smørefedt.

□ Efter hver brug: Rengør produktet med en blød, tør og fnugfri klud. Fjern genstridig snavs med en let fugtet klud og et mildt rengøringsmiddel.
□ Anvend en blød børste på svært tilgængelige steder.

Vedligeholdelse

Hvis netledningen skal udskriftes, skal det gøre af producenten eller dennes repræsentant for at undgå sikkerhedsmæssige farer.
☐ Før og efter hvert brug: Kontrollér produktet og tilbehøret for slitage og skader.

Reparation

■ Dette produkt indeholder ingen dele, som brugeren s kan reparere.
☐ Henvend dig til et autoriseret servicecenter eller en tilsvarende kvalificeret person, for at kontrollere og rep produktet.

Opbevaring

□ Opbevar altid produktet og tilbehøret

-Rent,
-Tørt,
-Støvbeskyttet,
-Uden for børns rækkevidde.

- Transport

□ Beskyt produktet mod stød og stærke vibrationer, der kan opstå under transport i køretøjer.
□ Sørg for at produktet ikke kan glide og/eller vælte.

Bortskaffelse

Indpakningen består af miljøvenlige materialer, som De kå bortskaffe over de lokale genbrugssteder.

Bemærk forpakningsmaterialernes mærkning til affaldssorteringen, disse er mærket med forkortelse (a) og numre (b) med følgende betydning: 1–7: kunststoffer/20–22: papir og pap/80–98: kompositmaterialer.

Produkt:

Produktet og emballagematerialer kan genbruges og er underlagt udvidet producentansvar.

De skal bortskaffes separat. Følg de viste mærkater me sorteringsoplysninger, så de bortskaffes på en bedre måd

Triman-logoet gælder kun for Frankrig.

De får oplyst muligheder til bortskaffelse af det udtjente produkt hos deres lokale myndigheder eller bystyre.

For miljøets skyld, så må produktet aldrig smides ud sammen med husholdningsaffaldet, när det er udtjent, men skal afleveres til en fagmæssig korre

bortskaffelse. De kan informere Dem vedrørende opsamlingssteder og deres åbningstider hos deres ansvarlige forvaltning.

Garanti

Produktet er blevet fremstillet efter strenge kvalitetsstandarder og kontrolleret nøje før udlevering. I tilfælde af materiale- eller produktionsfejl kan du i medfør af loven gøre krav gældende over for sælgeren af produktet. Dine lovmæssige rettigheder begrænses på ingen måde af den af os nedennævnte garanti.

Garantien på dette produkt gælder i 3 år regnet fra købsdatoen. Garantien gælder fra købsdatoen. Opbevar den originale kvittering et sikkert sted, da dette dokumente forlanges forlagt som dokumentation for købet.

Alle skader eller mangler, der allerede forefindes på tidspunktet for købet, skal straks meddeles efter udpakni af produktet.

Hvis der inden for 3 år regnet fra købsdatoen viser sig en materiale- eller produktionsfejl på produktet, reparerer eller udskifter vi det – efter vores valg – gratis for dig.

Garantiperioden forlænges ikke som følge af et imødekommet krav om garanti. Dette gælder også for udskiftede og reparerede dele.

Denne garanti bortfalder, hvis produktet er blevet beskad eller anvendt og vedligeholdt forkert.

Garantien dækker materiale- og produktionsfejl. Denne garanti dækker hverken produktdele, der er udsat for normal sli og derfor er at betragte som sliddele (f.eks. batterier, slanger, farvepatroner), eller skader på skrøbelige dele, f.eks. kont eller dele af glas.

- Afvikling af garantisager

For at sikre en hurtig behandling af din forespørgsel, b overholde følgende instruktioner:

Ved alle forespørgsler, skal kvitteringen og varenummeret (IAN 486223_2501) kunne forevises som dokumentation på købet.

Varenummeret kan du aflæse på produktets typeskilt, en gravering på produktet, forsiden af din betjeningsvejledning (nederst til venstre) eller på en mærkat på bagsiden ell undersiden af produktet.

Hvis der opstår funktionsfejl eller andre mangler, skal du første omgang kontakte serviceafdelingen via telefon eller e-mail.

Et defekt produkt kan gratis sendes til den serviceadres der er blevet oplyst, vedlagt kvitteringen (kassebonen) og beskrivelse af, hvilken defekt der er opstået og hvornår opstået.

På parkside-diy.com kan du se og downloade denne og mange andre manualer. Ved at scanne QR-koden får du adgang til parkside-diy.com. Vælg dit land og søg efter betjeningsvejledningen i søgefeltet. Ved at indtaste varenummeret (IAN) 486223_2501 finder du frem til betjeningsvejledningen af dit produkt.

PDF ONLINE parkside-diy.com

Service

DK Service Danmark

Tel.: [phone]

E-Mail: [e-mail]

EU-Overensstemmelseserklæring

EU-OVERENSSTEMMELSESERKLÆRING (Nr. 486223\_2501)

IAN: 486223_2501

"PARKSIDE" Overfræser

Direktiv 2006/42/EF

Direktiv 2014/30/EU

Direktiv 2011/65/EU med alle relaterede ændringer

Referencer til de relevante anvendte harmoniserede standarder eller referencer til de andre tekniske specifikationer, som der erklæres overensstemmelse med:

Nr. / dele

Direktiv 2006/42/EF

EN 62841-1:2015/A11:2022

EN 62841-2-17:2017

Direktiv 2014/30/EU

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A2:2024

EN 61000-3-3:2013/A2:2021

Genstanden for ovennævnte erklæring er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af den 8. juni 2011 om begrænsning af brugen af visse farlige stoffer i elektrisk og elektronisk udstyr:

Nr. / dele

EN IEC 63000:2018

Ihændehaver af den tekniske dokumentation: OWIM GmbH & Co.KG

Denne overensstemmelseserklæring udstedes udelukkende under fabrikantens ansvar.

Oversættelse af original overensstemmelseserklæring

Neckarsulm 20.05.2025

Sted

Dato

ppa. Buhnei ppa. Jins Buchheim ppa. Dr. Thorstén Maier

Prokurist Prokurist

DK
