INSTRUKCJA OBSŁUGI POFA 12 B3 PARKSIDE

Akumulatorowa frezarka górnowrzecionowa 12 V

Tłumaczenie oryginalnej instrukcji obsługi

SK

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

CZ

PL Tłumaczenie oryginalnej instrukcji obsługi Strona

Zawartość opakowania 82

Przeglqd 82

Opis działania 83

Dane techniczne 83

Czas ładowania 84

Zasady bezpieczeństwa......84

Symbole w instrukcji obstugi......84

Symbolenaurzqdzeniu 84

Ogólne zasady bezpieczeństwa dotyczące narzędzi elektrycznych.....85

Zasadybezpieczeństwa

podczas frezowania....88

Zagrożeniaogólne....89

Uruchamianie ....90

Wymiana zacisku 90

Montaż adaptera systemu odciągu ... 9

Zakładanie i wymiana frezów ..... 9

Montaż prowadnicy równoległej ..... 9

Regulacja głębokości frezowania.....92

Wyjmowanie /

wkładanie akumulatora 92

Sprawdzanie stanu naładowania akumulatora ...... 93

Obstuga....93

Załączanie i wyłączanie......93

Wskazówki dotyczące wykonywania pracy......93

Frezowanie 93

Frezowanie krawędzi i profili ..... 94

Frezowanie z prowadnicą równoległą......94

Oczyszczani/Konserwacja......95

Oczyszczanie 95

Ogólne czynności konserwacyjne ..... 95

Przechowywanie urządzenia ..... 95

Utylizacja i ochrona środowiska ..96

Gwarancja....96

Serwis naprawczy .....98

Części zamienne/Akcesoria......99

Poszukiwanie błędów......100

Tłumaczenieoryginalnej deklaracji zgodności WE ......311

Rysunki eksplozyjne ......323

Wstep

Gratulujemy zakupu nowego urządzenia. Zdecydowali się Państwo na zakup wartościowego produktu. Niniejsze urządzenie sprawdzono w trakcie produkcji pod kątem jakości, a także dokonano jego kontroli ostatecznej. W ten sposób zapewniona jest jego sprawność.

Instrukcja obsługi jest częścią składową produktu. Zawiera ona ważne wskazówki dotyczące bezpie-

czeństwa, eksploatacji i utylizacji. Przed rozpoczęciem użytkowania produktu należy się zapoznać ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Produkt należy użytkować tylko zgodnie z opisem i podanym przeznaczeniem. Instrukcję należy przechowywać starannie, a w przypadku przekazania produktu osobom trzecim należy dostarczyć nabywcy kompletną dokumentację.

Przeznaczenie

Urządzenie jest przeznaczone do frezowania wpustów, krawędzi, podłużnych otworów i profilowania powierzchni obrabianych detali z drewna, tworzywa sztucznego i lekkich materiałów budowlanych. Każde inne wykorzystanie, na które nie zezwala wyraźnie niniejsza instrukcja obsługi, może prowadzić do uszkodzenia urządzeń i stanowić poważne zagrożenie dla użytkownika.

Ze względów bezpieczeństwa urządzenie nie jest przeznaczone do użytku przez dzieci i młodzież poniżej 16 roku życia. Młodzież do 16 roku życia może korzystać z urządzenia wyłącznie pod nadzorem dorosłych.

To urządzenie nie jest przeznaczone do zastosowania komercyjnego.

Producent nie odpowiada za szkody wywołane niezgodnym z przeznaczeniem użytkowaniem lub nieprawidłową obstugą urządzenia.

Narzędzie elektryczne jest przeznaczone do pracy z następującymi typami frezów:

- Frez kształtowy ( ∅ 25 mm, R 4 mm)

- Frez zaokrąglający ( ∅ 22 mm, R 6,3 mm)

- Frez do rowków typu V ( ∅ 12,7 mm, ✦ 90°)

- Frez do rowków ( ∅ 12 mm)

- Frez do rowków ( ∅ 6 mm)

- Frez do wydrążení ( ∅ 22 mm, R 6,3 mm)

Urządzenie jest częścią serii X 12 V TEAM firmy Parkside i może być użytkowane z akumulatorami serii X 12 V TEAM firmy Parkside. Akumulatory można ładować tylko za pomocą ładowarek z serii X 12 V TEAM firmy Parkside.

Opis ogólny

llustracje znajdują się na okład-ce przedniej i tylnej.

Zawartość opakowania

Rozpakuj urządzenie i sprawdź, czy jest ono kompletne. Prawidłowo posegreguj i usuń materiały opakowania.

• Akumulatorowa frezarka górnowrzecionowa
• Adapter systemu odciągu
• Prowadnica równoległa
• Zacisk 6 mm
• Zacisk 8 mm, wstępnie zmontowany
• 6-częściowy zestaw frezów
• Klucz płaski
• Walizka
• Instrukcja obstugi

Bateria i ładowarka nie są wliczone.

Przegląd

Urządzenie:

1 Akumulator
2 Przycisk odblokowujący akumulator
3 Górny uchwyt
4 Prawa rękojeść
5 Jednostka napędowa
6 Przycisk do zgrubnego ustawiania głębokości frezowania
7 Pokrętło do precyzyjnej regulacji głębokości frezowania
8 Śruba zabezpieczająca Ustawianie głębokości frezowania
9 Podstawa
10 Przycisk blokady wrzeciona

11 Nakrętka nasadowa
12 Zacisk 8 mm, wstępnie zmontowany (niewidoczny)
13 Wycięcie pod adapter systemu odciągu
14 Mocowanie prowadnicy równoległej
15 Śruba ustalająca
16 Pokrętło do blokowania mechanizmu regulacji głębokości frezowania
17 Wskaźnik stanu naładowania akumulatorów
18 Włącznik/wyłącznik

Akcesoria:

19 Klucz płaski
20 Zacisk 6 mm
21 Adapter systemu odciągu
22 Prowadnica równoległa
23 ładowarka

6-częściowy zestaw frezów:

24 Frez kształtów 25 mm, R 4 mm)

25 Frez zaokrąglający (∅ 22 mm, R 6,3 mm)

26 Frez do rowków typu V (∅ 12,7 mm, < 90°)

27 Frez do rowków (∅ 12 mm)

28 Frez do rowków (∅ 6 mm)

29 Frez do wydrążení (∅ 22 mm, R 6,3 mm)

Opis działania

Akumulatorowa frezarka górnowrzecionowa jest elektronarzędziem wyposażonym w wirujące narzędzie tnące (frez) i podstawę. Płynna regulacja głębokości frezowania i system odpylania umożliwiają komfortową pracę. Funkcje elementów urządzenia są podane w poniższym opisie.

Dane techniczne

Akumulatorowa frezarka górnowrzecionowa.....POFA 12 B3

Znamionowe napięcie
Napięcie silnika U 12 V=
Prędkość obrotowa przy
pracy jatowej n 0 ......19000 min ^-1
Średnica frezu ...... mak. 36 mm
Prędkość obrotowa
frezów n ...... maks. 35000 min ^-1
Uchwyt narzędziowy......6 mm/8 mm
Ciężar (bez akumulatorem) ..... ok. 1,1 kg
Poziom ciśnienia akustycznego
(LPA) 66,8 dB, K_PA = 3 dB
Poziom mocy akustycznej
(L_WA) 77,8 dB; K_WA=3 dB
Wibracja (q _b ) ..... 2,031 m/s ^2 , K=1,5 m/s ^2
Temperatura" maks. 50 °C
Ładowanie 4-40°C
Praca....-20-50°C
Przechowywanie....0 - 45 °C

Parametry akustyki i wibracji zostały określone zgodnie z normami wymienionymi w Deklaracji Producenta.

Podana wartość drgań i wartość emisji hałasu zostały zmierzone zgodnie z unormowaną metodą pomiarów i mogą zostać wykorzystane w ramach porównywania niniejszego elektronarzędzia z innymi narzędziami elektrycznymi.

Podana wartości drgań i wartość emisji hałasu mogą zostać wykorzystane także w ramach wstępnej oceny narażenia.

Ostrzeżenie:

artość emisji drgań może różnić się w trakcie rzeczywistego użytkowania elektronarzędzia od podanej wartości, w zależności od sposobu użycia elektronarzędzia, a w szczególności od rodzaju ob-

PL

rabianego materiału.

Należy próbować maksymalnie ograniczać narażenie na wibracje. Przykładowym sposobem zmniejszenia narażenia na wibracje w trakcie pracy z narzędziem jest ograniczenie czasu pracy. Należy przy tym uwzględnić wszystkie elementy cyklu eksploatacji (na przykład czas, w którym elektronarzędzie jest wyłączone, oraz czas, w których jest ono wprawdzie włączone, ale pracuje bez obciążenia).

Czas ładowania

Urządzenie jest częścią serii X 12 V TEAM firmy Parkside i może być użytkowane z akumulatorami serii X 12 V TEAM firmy Parkside.

Akumulatory serii X 12 V TEAM firmy Parkside można ładować tylko za pomocą ładowarek z serii X 12 V TEAM firmy Parkside.

Zalecamy użytkowanie urządzenia wyłącznie z następującymi akumulatorami: PAPK 12 A3, PAPK 12 B3, PAPK 12 D1. Zalecamy ładowanie akumulatorów za pomocą następujących ładowarek: PLGK 12 A2, PLGK 12 B2, PDSLG 12 A1

Czas ładowania (min.)	PAPK 12 A1 12 A3	PAPK 12 A2	PAPK 12 B1 12 B2 12 B3	PAPK 12 D1
PLGK 12 A1 PLGK 12 A2 PLGK 12 A3	60 60	120	150
PLGK 12 B2 PDSLG 12 A1	30 45	60 80

Zasady bezpieczeństwa

Przy używaniu z urządzenia przestrzegaj zasad bezpieczeństwa.

Symbole w instrukcji obsługi

Symbol niebezpieczeństwa z informacjami na temat ochrony osób i zapobiegania szkodom materialnym.

Znak zagrożenia z informac- jami dotyczącymi zapobie- gania szkodom osobowym na skutek porażenia prądem elektrycznym.

Znak nakazu z informacjami na temat zapobiegania szkodom.

Nosić rękawice ochronne

Wyciągnąć akumulator z urządzenia.

Znak informacyjny ze wskazówka- mi ułatwiającymi posługiwanie się urządzeniem.

Symbole na urządzeniu

Uwaga!

Przed wykonaniem wszelkich prac związanych z konserwacją i czyszczeniem urządzenia należy z niego wyciągnąć akumulator. Niebezpieczeństwo obrażeń ciała!

Przeczytaj instrukcję obsługi.

Nosić ochronniki słuchu.

Nośić okulary ochronne.

Nośić ochronę dróg oddechowych.

Podczas frezowania nie używać rękawic.

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami domowymi.

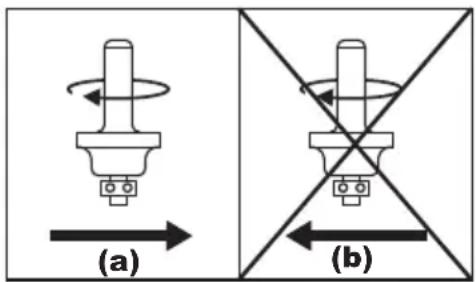

Kierunek obrotu frezu

Precyzyjne ustawianie frezów

Urządzenie jest częścią serii X 12 V TEAM

Ogólne zasady bezpieczeństwa dotyczące narzędzi elektrycznych

OSTRZEŻENIE! Proszę zapoznać się ze wszystkimi wskazówkami bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi, dotączonymi do tego elektronarzędzia. Niedokładne przestrzeganie zasad i instrukcji bezpieczeństwa może spowodować porażenie prądem, pożar i/ lub inne ciężkie zranienia.

Zachowaj wszystkie zasady bezpieczeństwa i instrukcje na przyszłość.

Użyte w zasadach bezpieczeństwa pojęcie „narzędzie elektryczne” dotyczy narzędzi elektrycznych zasilanych prądem sieciowym (za kablem sieciowym) oraz narzędzi elektrycznych zasilanych z baterii (bez kabla sieciowego).

1) Bezpieczeństwo miejsca pracy

a) Zapewnij porządek i wystarczające oświetlenie w miejscu pracy. Nieporządek lub nieoświetłone miejsce pracy może spowodować wypadek.

b) Nie pracuj narzędziem elektrycznym w atmosferze potencjalnie wybuchowej, w której znajdują się palne ciecze, gazy lub pyty. Narzędzia elektryczne wytwarzają iskry, które mogą zapalić pył lub pary.

c) Trzymaj od dzieci i innych ludzi w bezpiecznej odległości podczas używania narzędzia elektrycznego. Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem.

2) Bezpieczeństwo elektryczne:

a) Wtyczka narzędzia elektrycznego musi pasować do gniazdka. Wtyczki nie można w żaden sposób modyfikować. Nie używaj adapterów wtyczek razem z narzędziami elektrycznymi posiadającymi zestyk ochronny (uziemiający). Nienaruszone wtyczki i dopasowane gniazdka zmniejszają ryzyko porażenia prądem.

b) Unikaj dotykania uziemionych powierzchni, takich jak rury, kaloryfery, piecyki, kuchenki, lodówki. Gdy Twoje ciało jest uziemione, ryzyko porażenia prądem jest większe.

c) Trzymaj narzędzie elektryczne z daleka od deszczu i wilgoci/wody. Dostanie się wody do wnętrza narzędzia elektrycznego zwiększa ryzyko porażenia prądem.

PL

d) Nie używaj kabla do przenoszenia narzędzia elektrycznego, do jego zawieszania ani do wyciągania wtyczki z gniazdka. Chron kabel przed gorącem, olejem, ostrymi krawędziami i ruchomymi częściami urządzenia. Uszkodzone i splątane kable zwiększają ryzyko porażenia prądem.

e) Pracując narzędziem elektrycznym na dworze, używaj tylko przedłużaczy dopuszczonych do używania na dworze. Używanie przedłużacza przystosowanego do używania na dworze zmniejsza ryzyko porażenia prądem.

f) Jeśli nie da się uniknąć pracy elektronarzędzia w środowisku wilgotnym, należy zastosować wyłącznik różnicowopрядowy. Zastosowanie wyłącznika różnicowopрядowego zmniejsza niebezpieczeństwo porażenia prądem elektrycznym.

3) Bezpieczeństwo osób:

a) Zachowuj uwagę, uważaj na to, co robisz i pracuj narzędziem elektrycznym rozsądnie. Nie używaj narzędzia elektrycznego, jeżeli jesteś zmęczony albo jeżeli pod wpływem nar-kotyków, alkoholu albo leków. Chwila nieuwagi podczas używania narzędzia elektrycznego może doprowadzić do poważnych zranień.

b) Nosić osobiste wyposażenie ochronne i zawsze używać okularów ochronnych. Używanie osobistego wyposażenia ochronnego, jak maska przeciwpyłowa, przeciwpoślizgowe obuwie ochronne, kask ochronny lub ochronniki słuchu, w

zależności od rodzaju i zastosowania elektronarzędzia zmniejsza ryzyko odniesienia obrażeń ciała.

c) Unikać przypadkowego uruchomienia. Przed podłączeniem elektronarzędzia do zasilania i/lub akumulatora, przed jego pochwyceniem lub przeniesieniem upewnić się, czy elektronarzędzie jest wyłączone.

Trzymanie palca na przełączniku podczas noszenia elektronarzędzia lub podłączanie załączonego urządzenia do zasilania może być przyczyną wypadku.

d) Przed włączeniem narzędzia elektrycznego usuń przyrządy nastawcze i klucze do śrub.

Narzędzie lub klucz znajdujący się w obrotowej części urządzenia może spowodować zranienie.

e) Unikaj anormalnych pozycji ciała. Zapewnij sobie stabilną pozycję i zawsze zachowuj równowagę ciała. Dzięki temu możliwe będzie zachowanie lepszej kontroli nad narzędziem elektrycznym w nieoczekiwanych sytuacjach.

f) Noś odpowiednie ubranie. Nie zakładaj obszernych, luźnych ubrań ani ozdób. Trzymaj włosy, części ubrania i rękawice z daleka od ruchomych części. Luźne ubranie, ozdoby lub długie włosy mogą zostać pochwycone lub wkręcone przez ruchome części.

g) W przypadku zamontowania systemu odpylania upewnić się, czy system ten jest prawidłowo podłączony i używany. Używanie systemu odpylania może zmniejszać zagrożenia związane z narażeniem na pyt.

h) Nie kieruj się fałszywym po- czuciem bezpieczeństwa i nie

naruszaj zasad bezpieczeństwa obowiązujących dla elektronarzędzi, nawet jeśli po częstym korzystaniu jesteś zaznajomiony z elektronarzędziem. Nie- uważne postępowanie może w ułamku sekundy doprowadzić do poważnych obrażeń.

4) Używanie i obsługa narzędzia elektrycznego:

a) Nie przeciążaj narzędzia. Do każdej pracy używaj właści- wego narzędzia elektrycznego. Pasującym narzędziem elektrycznym można pracować lepiej i bezpieczniej w podanym zakresie mocy.

b) Nigdy nie używaj narzędzia elektrycznego z uszkodzonym wyłącznikiem. Narzędzie elektryczne, którego nie można włączyć i wyłączyć, jest niebezpieczne i wymaga naprawy.

c) Przed dokonaniem ustawień urządzenia, wymianą akcesoriów lub odłożeniem urządzenia należy wyjąć wtyk z gniazda sieciowego i/lub wyłąć akumulator. Ten środek ostrożności zapobiegnie przypadkowemu uruchomieniu elektronarzędzia.

d) Przechowuj nieużywane narzędzie elektryczne w niedostępnym dla dzieci miejscu. Nie pozwalaj używać urządzenia osobom, które nie są z nim obeznane i które nie przeczytały tych wskazówek. Narzędzia elektryczne są niebezpieczne, jeżeli używają ich niedoświadczone osoby.

e) Starannie pielęgnuj narzędzie elektryczne. Sprawdzaj, czy ru- chome części prawidłowo funk-

cjonują i nie są zablokowane, czy części nie są połamane lub inaczej uszkodzone i czy prawidłowe działanie narzędzia elektrycznego nie jest zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków są żle konserwowane narzędzia elektryczne.

f) Narzędzia tnące muszą być zawsze ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w prowadzeniu.

g) Używaj narzędzia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy. Używanie narzędzia elektrycznego do celów niezgodnych z ich przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

h) Uchwyty i powierzchnie chwytne utrzymuj w stanie suchym, czystym oraz wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne uniemożliwiają bezpieczną obsługę i kontrolę elektronarzędzia w nieprzewidzianych sytuacjach.

5) EKSPLOATACJA I UŻYTKOWA- NIE NARZĘDZIA ZASILANEGO Z AKUMULATORA

a) Ładuj akumulatory tylko przy użyciu zaleconych przez producenta ładowarek. Używanie ładowarki przystosowanej do jednego typu akumulatorów do ładowania akumulatorów innego typu grozi pożarem.

b) Stosuj w urządzeniach elektrycznych tylko przystosowane

PL

do nich akumulatory. Używanie innych akumulatorów może prowadzić do zranień i pożaru.

c) Trzymaj nieużywane akumulatory z daleka od spinaczy biurowych, monet, kluczy, gwoździ, śrub i innych drobnych przedmiotów metalowych, które mogłyby spowodować połączenie biegunów. Zwarcie między biegunami akumulatora może spowodować oparzenia lub pożar.

d) Nieprawidłowe stosowanie może doprowadzić do wycieku elektrolitu z akumulatora Unikaj kontaktu z elektrolitem. Jeżeli elektrolit zetknąt się z oczami, umyj oczy wodą. Jeżeli elektrolit dostat się do oka, skorzystaj dodatkowo z pomocy lekarskiej. Wyciekający z akumulatora elektrolit może spowodować podrażnienia skóry lub oparzenia.

e) Nie używaj uszkodzonego lub zmienionego akumulatora. Uszkodzone lub zmienione akumulatory mogą zachowywać się nieprzewidywalnie i spowodować pożar, wybuch lub obrażenia ciała.

f) Nie wystawiaj akumulatora na działanie ognia lub wysokich temperatur. Ogień lub temperatury powyżej 130 °C mogą spowodować wybuch.

g) Przestrzegaj wszystkich instrukcji ładowania i nigdy nie ładuj akumulatora lub narzędzia akumulatorowego poza zakresem temperatur podanym w instrukcji obsługi. Niewłaściwe ładowanie lub ładowanie poza dopuszczalnym zakresem temperatur może zniszczyć akumulator i zwiększyć niebezpieczeństwo pożaru.

6) SERWIS

a) Zlecaj naprawy narzędzia elektrycznego tylko wykwalifikowanemu personelowi i tylko z użyciem oryginalnych części zamiennych. Pozwoli to zachować bezpieczeństwo użytkowania narzędzia elektrycznego.
b) Nigdy nie wykonuj konserwacji uszkodzonych akumulatorów. Wszystkie czynności konserwacyjne przy akumulatorach powinny być wykonywane tylko przez producenta lub autoryzowane punkty serwisowe.

Zasady bezpieczeństwa podczas frezowania

Ostrzeżenie! Podczas frezowania może tworzyć się szkodliwy dla zdrowia pył, który może stanowić zagrożenie dla operatora lub osób znajdujących się w pobliżu. Dbać o dobrą wentylację stanowiska pracy. Nosić zawsze okulary ochronne i ochronę dróg oddechowych. Podłączyć system odpylania.

Za pomocą niniejszego urządzenia nie wolno prowadzić obróbki materiałów szkodliwych dla zdrowia, takich jak ołów, materiały z powłoką malarską zawierającą ołów lub materiał zawierający azbest!

- Zamocować i zabezpieczyć obrabiany element na stabilnym podłożu za pomocą zacisków lub w inny sposób. Jeśli będziemy trzymać obrabiany element tylko dłonią lub przytrzymywać go swoim cia-

łem, pozostanie on labilny, co może prowadzić do utraty kontroli.

- Dopuszczalna prędkość obrotowa narzędzia końcowego musi być co najmniej równa maks. prędkości obrotowej podanej na elektronarzędziu. Narzędzie końcowe obracające się szybciej niż jego prędkość dopuszczalna może ulec zniszczeniu.

- Frezy lub inne akcesoria muszą dokładnie pasować do uchwytu narzędziowego (zacisk) elektronarzędzia. Narzędzia końcowe, które nie pasują dokładnie do uchwytu elektronarzędzia, obracają się nierównomiernie, bardzo mocno wibrują i mogą prowadzić do utraty kontroli.

- Upewnić się, czy frez jest prawidłowo zamontowany. Nie-prawidłowo zamontowany frez może pęknąć podczas frezowania lub może zostać wyrzucony z frezarki i spowodować niebezpieczeństwo urazu.

- Elektronarzędzie prowadzić po obrabianym elemencie tylko w stanie włączonym. W przeciwnym razie istnieje niebezpieczeństwo odbicia, gdy narzędzie końcowe zatnie się w obrabianym elemencie.

- Nie zbliżać dłoni do obszaru frezowania, ani do frezów. Drugą ręką trzymać uchwyt dodatkowy lub obudowę silnika. Jeśli obydwie dłonie trzymają frezarkę, nie ma ryzyka ich urazu przez frez.

- Nigdy nie frezować na przedmiotach metalowych, gwoździach lub śrubach. Frez może ulec uszkodzeniu i powodować zwiększone wibracje.

- Użyć odpowiednich detektorów, aby zlokalizować ukryte przewody zasilające lub zasięgnąć

porady w miejscowym zakładzie energetycznym. Kontakt z przewodami elektrycznymi grozi porażeniem prądem elektrycznym i pożarem, kontakt z przewodem gazu może spowodować wybuch. Uszkodzenie przewodu wody może grozić szkodami materialnymi i porażeniem prądem elektrycznym.

• Nie stosować tępych lub uszkodzonych narzędzi. Tępe lub uszkodzone narzędzia mogą prowadzić do niekontrolowanych sytuacji.
• Podczas prac elektronarzędzie trzymać obiema rękami i zapewnić sobie bezpieczną pozycję. Prace z elektronarzędziem bezpieczniej jest wykonywać dwoma rękami.
• Zanim odłożymy elektrona-rzędzie, należy odczekać do jego zatrzymania się. Narzędzie końcowe może się zablokować i spowodować utratę kontroli nad elektrona-rzędziem.
• Bezpośrednio po obróbce nie dotykać narzędzia, ani obrabia-nego materiału. Części mogą być jeszcze gorące i mogą spowodować oparzenia.
• Stosować tylko frezy z prawidłową średnicą trzpienia, odpowiednie dla prędkości obrotowej elektronarzędzia.
• Nie używaj akcesoriów, które nie są zalecane przez PARKSIDE. Może to spowodować porażenie elektryczne lub pożar.

Zagrożenia ogólne

Naweł przy przepisowej obstudze urządzenia elektrycznego występują tzw. zagrożenia ogólne. W związku z konstrukcją i sposobem pracy urządzenia elektryczne-

PL

go mogą występować następujące zagrożenia ogólne:

a) Obrażenia ciała przez ruchome części;
b) Uszkodzenia słuchu w razie nieko- rzystania z odpowiednich elementów ochrony słuchu;
c) Uszkodzenie płuc w przypadku braku odpowiedniej ochrony dróg oddechowych;
d) Uszkodzenie oczu w przypadku nie- używania odpowiedniej ochrony oczu.
e) Szkody na zdrowiu będące skutkiem działania wibracji na rękę i ramię, jeżeli urządzenie jest używane przez długi czas lub nie jest odpowiednio prowadzone i przepisowo konserwowane.

Ostrzeżenie! To urządzenie elektryczne wytwarza w czasie pracy pole elektromagnetyczne. Pole to może w określonych warunkach wpływać na aktywne lub pasywne implantaty medyczne. Aby zmniejszyć niebezpieczeństwo doznania poważnych lub śmiertelnych obrażeń, zalecamy osobom posiadającym implantaty medyczne skonsultowanie się z lekarzem i producentem implantatu przed rozpoczęciem obstługiwania maszyny

Uwaga! Przestrzegaj wska- zówek bezpieczeństwa dotyczących ładowania i prawidłowego użytkowania, opisanych w instrukcji obstu- gi akumulatora i ładowarki serii PARKSIDE X 12 V TEAM. Szczegółowy opis procesu ła- dowania i dalsze informacje można znaleźć w tej oddziel- nej instrukcji obstugi.

Uruchamianie

Przed wykonaniem wszelkich prac na urządzeniu należy wyciągnąć z niego akumulator. Niebezpieczeństwo obrażeń ciała!

Przed załączeniem urządzenia należy

• w razie potrzeby wymienić zacisk mocujący
• podłączyć system odpylania,
• założyć żądany frez,
• ustawić głębokość frezowania,
• w razie potrzeby zamontować prowadnicę równoległą,
• zamocować obrabiany element.
• umieścić w urządzeniu akumulator

B

Wymiana zacisku

Na zaciskach pasujących do urządzenia można mocować frezy o średnicy trzpienia 6 mm wzgl. 8 mm.

Należy stosować jedynie frezy o średnicy odpowiedniej do zamontowanego zacisku.

Należy stosować jedynie frezy dostosowane do prędkości obrotowej elektronarzędzia.

Wszystkie frezy w dostarczonym 6-częściowym zestawie frezów posiadają trzpień o średnicy 8 mm.

Dla frezów z trzpieniem 6 mm konieczna jest wymiana zacisku.

1. Wcisnąć i przytrzymać przycisk blokady wrzeciona (10) z boku urządzenia.

2. Kluczem płaskim ( A 19) odkręcić nakrętkę nasadową (11).

3. Zwolnić przycisk blokady wrzeciona (10).

4. Zdjąć zacisk 8 mm (12) za pomocą szczypiec i założyć dostarczony zacisk 6 mm (20). Zacisk powinien wskoczyć w odpowiednie miejsce, wydając charakterystyczny dźwięk.
5. Ponownie luźno zakręcić nakrętkę nasadową (11).

Nakrętkę nasadową dokręcać tylko z włóżonym frezem. W innym przypadku zacisk mógłby ulec uszkodzeniu.

Montaż adaptera systemu odciągu

Podłączając system odpylania możemy zmniejszyć pylenie podczas pracy. Adapter systemu odciągu (21) można umieszczać w dwóch położeniach, dzięki czemu odsysanie można przeprowadzać od lewej lub od prawej strony.

1. Odblokować mechanizm zgrubnego ustawienia głębokości frezowania, obracając pokrętło blokady (16) o ok. obrotu w kierunku przeciwnym do kierunku wskazówek zegara.
2. Wcisnąć i przytrzymać przycisk (6) mechanizmu do zgrubnej regulacji głębokości frezowania.
3. Przemieścić jednostkę napędową (5) na samą górę. W tym położeniu występuje maksymalna odległość między jednostką napędową (5) a podstawą (9).
4. Zwolnić przycisk (6).

5. Założyć adapter systemu odciągu (21) na przewidziane do tego wycięcia (13) w podstawie urządzenia (9).

6. W celu zablokowania należy adapter systemu odciągu (21) obrócić do oporu zgodnie z kierunkiem wskazówek zegara.

7. Podłączyć wąż ssawny odkurzacza do adaptera systemu odciągu (21).

Odkurzacz musi nadawać się do obrabianego materiału.

W przypadku powstawania pytów szkodliwych dla zdrowia użyć odkurzacza specjalnego.

Zakładanie i wymiana frezów

Podczas wkładania i wymiany frezów nosić rękawice ochronne, aby uniknąć skaleczenia i oparzeń.

1. Wcisnąć i przytrzymać przycisk blokady wrzeciona (10) z boku urządzenia.
2. Kluczem płaskim (19) odkręcić nakrętkę nasadową (11) na tyle, aby można było włożyć frez.
3. Zwolnić przycisk blokady wrzeciona (10).
4. Wsunąć żądany frez do zamontowanego już zacisku (12). Trzpień frezu należy wsunąć na głębokość co najmniej 20 mm.
5. Kluczem płaskim (19) dokręcić nakrętkę nasadową (11) przy równocześnie wciśniętym przycisku blokady wrzeciona (10).

Nakrętkę nasadową dokręcać tylko z włóżonym frezem. W innym przypadku zacisk mógłby ulec uszkodzeniu.

E Montaż prowadnicy równoległej

1. Obrócić dwie śruby ustalające (15) na górze podstawy.
2. Następnie wsunąć prowadnicę równoległą (22) w przewidziany do tego celu uchwyt (14) na podstawie (9).
3. Zamocować prowadnicę równoległą w żądanym położeniu za pomocą śrub ustalających (15).

F Regulacja głębokości frezowania

Ustawianie głębokości frezowania należy wykonywać jedynie wtedy, gdy urządzenie jest wyłączone

1. Ustawić urządzenie z zamontowanym frezem na krawędzi obrabianego detalu, tak by frezarka miała możliwość przemieszczania się w dół.
2. Odblokować mechanizm zgrubnego ustawienia głębokości frezowania, obracając pokrętło blokady (16) o ok. obrotu w kierunku przeciwnym do kierunku wskazówek zegara.
3. Wcisnąć i przytrzymać przycisk (6) mechanizmu do zgrubnej regulacji głębokości frezowania.
4. Następnie przemieścić jednostkę napędową (5) w dół wzgl. w górę i ustawić mniej więcej żądaną głębokość frezowania.
5. Ponownie zwolnić przycisk (6).
6. Regulację precyzyjną należy przeprowadzać za pomocą pokrętła

(7), przy czym jeden peten obrót odpowiada 1 mm:

Obracanie w kierunku przeciwnym do kierunku wskazówek zegara: zwiększanie głębokości frezowania. Obracanie w kierunku zgodnym z kierunkiem wskazówek zegara: zmniejszanie głębokości frezowania.

1. Zamocować mechanizm ustawiania głębokości frezowania w żądanym położeniu, obracając pokrętło regulacyjne (16) zgodnie z ruchem wskazówek zegara do momentu wyczucia oporu.

Zalecamy przetestowanie regulacji głębokości frezowania przez wykonanie próbnego frezowania na materiale odpadowym.

G Aby na stałe zabezpieczyć ustawienia precyzyjne głębokości frezowania, należy wkręcić śrubę zabezpieczającą (8) z dołu podstawy (9) w pokrętło (7) mechanizmu precyzyjnego ustawiania głębokości frezowania.

Wyjmowanie / wkładanie akumulatora

1. Aby wyjąć akumulator (1) z urządzenia, naciśnij zwalniacz akumulatora i wyciągnij akumulator z urządzenia.
2. Aby włożyć akumulator (1), wsuń akumulator do urządzenia po prowadnicy szynowej. Słychać jego zatrzaśnięcie.

Akumulator należy umiesz- czać w urządzeniu dopiero wtedy, gdy narzędzie aku- mulatorowe jest w pełni go- towe do użycia. Występuje niebezpieczeństwo obrażeń ciała!

Sprawdzanie stanu naładowania akumulatora

Wskaźnik stanu naładowania na urządzeniu sygnalizuje stan naładowania akumulatora (1).

- Stan naładowania akumulatora sygnalizowany jest zaświeczeniem się odpowiedniej diody (17) w trakcie pracy urządzenia.

czerwono-żółto-zielona => akumulator w pełni naładowany czerwono-żółta => akumulator w połowie naładowany czerwona => akumulator wymaga ładowania

Obstuga

Nosić ochronę dróg oddechowych (ka przeciwpyłowa klasy FFP2).

Podczas frezowania nie używać rękawic.

Załączanie i wyłączanie

Pamiętać o przyjęciu bezpiecznej pozycji i mocno trzymać urządzenie obiema rękami, zachowując bezpieczny odstęp od własnego ciała. Przed załączeniem zwrócić uwagę, aby urządzenie nie dotykało obrabianego elementu.

1. Upewnić się, czy akumulator (1) jest umieszczony w urządzeniu (patrz „Wyjmowanie/ wkładanie akumulatora”).

Włączanie:

1. Wcisnąć i przytrzymać włącznik/ wyłącznik (18).
2. Przesunąć włącznik/ wyłącznik (18) w góre, aż na przełączniku pojawi się symbol „I”.
3. Puścić włącznik/wyłącznik (18).

Wyłączanie:

1. Wcisnąć i przytrzymać włącznik/wyłącznik.
2. Przesunąć włącznik/ wyłącznik (18) w dół, aż na przełączniku pojawi się symbol „0”.
3. Puścić włącznik/wyłącznik (18).

Wskazówki dotyczące wykonywania pracy

Frezowanie

Frezować zawsze przeciwbieżnie: Urządzenie poruszamy przy tym w kierunku przeciwnym do kierunku obrotów frezu.

(a) (b)

Nigdy nie frezować współ- bieżnie. Istnieje wówczas ryzyko wypadku, ponieważ urządzenie może zostać wy- rwane z dłoni.

- Stosować tylko frezy, których podana dopuszczalna prędkość obrotowa jest co

PL

najmniej równa maksymalnej prędkości obrotowej podanej na urządzeniu.

• Używać zawsze pasujące narzędzie.
• Nie używać tępych lub uszkodzonych narzędzi i akcesoriów.

• Należy uwzględnić, że frez wystaje na dole z podstawy. Należy uważać, aby nie uszkodzić nim obrabianego detalu lub innych przedmiotów.

• Zamocować pewnie obrabiany

element na powierzchni roboczej.

1. Założyć frez.
2. Ustawić żądaną głębokość frezowania.
3. Włącz urządzenie.

4. Ustawić urządzenie przy obrabianym miejscu.

5. Podczas pracy urządzenie trzymać mocno obiema rękami. Należy uważać, aby nie wkładać palców w strefę poniżej jednostki napędowej (A 5). Frezowanie należy przeprowadzać równomiernie.

6. Wyłącz urządzenie.

Po wyłączeniu urządzenia frez porusza się jeszcze przez krótki czas. Nie dotykać obracającego się frezu i nie odkładać urządzenia, zanim frez całkowicie się nie zatrzyma. Niebezpieczeństwo obrażeń ciała!

Frezowanie krawędzi i profili

Podczas frezowania krawędzi lub profili bez prowadnicy równoległej, frez musi być wyposażony w pierścień oporowy (a), pełniący funkcję prowadnicy.

1. Przysunąć załączone urządzenie do obrabianego elementu, aż pierścień oporowy będzie przylegać do krawędzi obrabianego elementu.
2. Prowadzić urządzenie obiema rękami wzdłuż krawędzi obrabianego elementu. Unikać zbyt mocnego dociskania.

Frezowanie z prowadnicą równoległa

Z prowadnicą równoległą można frezować rowki i profile, prowadząc prowadnicę w ustawionym wcześniej odstępie wzdłuż krawędzi obrabianego elementu.

Frezowanie w pełnym materiale jest możliwe jedynie matymi krokami (mak. głębokość obróbki 1-2 mm).

Głębsze wpusty należy wykonywać w ramach większej liczby kroków roboczych.

1. Wsunąć prowadnicę równoległą (22) w przewidziany do tego celu uchwyt (14) na podstawie. Dokręcić śruby ustalające (15).

2. Ustawić akumulatorową frezarkę górnowrzecionową na krawędzi obrabianego detalu, tak by frezarka miała możliwość przemieszczania się w dół.

3. Ustawić głębokość frezowania na 1-2 mm i zablokować ją na state.
4. Upewnić się, że prowadnica równoległa (22) przylega w prawidłowy sposób do krawędzi detalu.
5. Obróbkę ubytkową drewna za pomocą akumulatorowej frezar- ki górnowrzecionowej należy rozpoczynać małymi krokami

po 1-2 mm. W tym celu należy prowadzić załączone urządzenie dociskając z boku prowadnicę równoległą (22) wzdłuż krawędzi obrabianego elementu.

Prowadnica równoległa (22) speł- nia rolę bocznej prowadnicy dla akumulatorowej frezarki górnow- rzecionowej. Co jakiś czas należy kontrolować prostopadłość wpustu.

1. W celu wykonywania głębszych wpustów należy powtarzać kroki robocze 4-5 do uzyskania żąda-nego efektu.

Oczyszczani/ Konserwacja

Prace naprawcze i serwisowe, które nie zostały opisane w tej instrukcji obsługi, należy zlecać naszemu Centrum Serwisowemu. Stosuj tylko oryginalne części. Niebezpieczeństwo zranienia!

Przed rozpoczęciem wszelkich prac związanych z konserwacją i czyszczeniem urządzenia oraz na czas jego transportu należy z niego wyciągać akumulator. W razie przypadkowego załączenia urządzenia istnieje niebezpieczeństwo urazu.

Podczas kontaktu z frezami nosić zawsze rękawice ochronne, aby uniknąć skaleczenia.

Regularnie wykonuj wymienione poniżej czynności z zakresu czyszczenia i konserwacji urządzenia. Zapewni to długą, niezawodną pracę urządzenia.

Oczyszczanie

Urządzenia nie wolno spry- skiwać wodą ani wkładać do wody. Niebezpieczeństwo porażenia prądem!

Nie stosuj żadnych środków do czyszczenia ani rozpuszczalników. Możesz w ten sposób nieodwracalnie uszkodzić urządzenie.

- Zawsze utrzymuj szczeliny wentylacyjne, obudowę silnika i uchwyty urządzenia w czystości. Używaj do tego celu wilgotnej szmatki albo szczotki.

Ogólne czynności konserwacyjne

- Przed każdym użyciem sprawdzaj, czy urządzenie nie ma widocznych wad i usterek, takich jak np. luźne, zużyte lub uszkodzone części.

- W przypadku poluzowania się tożyska kulkowego (a) frezu, należy je ponownie dokręcić za pomocą klucza imbusowego.

Przechowywanie urządzenia

- Przed przechowaniem urządzenia należy je oczyścić.

- Przechowuj urządzenie w suchym, zabezpieczonym przed pyłem i niedostępnym dla dzieci miejscu.

- Frezy przechowywać w dostarczonym opakowaniu. Unikać kontaktu z innymi częściami metalowymi lub ostrzami frezów.

Utylizacja i ochrona środowiska

Wyjmij akumulator z urządzenia i przekaż urządzenie, akumulator, akcesoria oraz opakowanie do punktu recyklingu opadów.

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami komunalnymi.

Dyrektywa 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego: Konsumenci są prawnie zobowiązani po zakończeniu okresu żywotności urządzeń elektrycznych i elektronicznych do ich przekazywania do po-nownego przetworzenia zgodnie z zasadami ochrony środowiska. Dzięki temu można zapewnić wykorzystanie urządzeń zgodnie z zasadami ochrony środowiska i ochrony zasobów.

W zależności od adaptacji na gruncie prawa krajowego do wyboru mogą być następujące możliwości:

• zwrot w miejscu zakupu,
• zwrot w oficjalnym punkcie zbiórki,
• odestanie do producenta/podmiotu wprowadzającego produkt na rynek.
  Przepisy te nie obejmują akcesoriów i środków pomocniczych dołączonych do starych urządzeń, które nie zawierających elementów elektrycznych.

Nie wyrzucać akumulatora razem z odpadami komunalnymi. Nie

Li-Ion wrzucać go do ognia (ryzyko wybuchu) lub do wody. Uszkodzone akumulatory mogą szkodzić środowisku naturalnemu i zdrowiu ludzi, jeśli wydostaną się z nich trujące opary lub ciecze.

Akumulatory utylizuj zgodnie z lokalnymi przepisami. Uszkodzone lub zużyte akumulatory należy przekazywać do recyklingu zgodnie z dyrektywą 2006/66/WE. Akumulatory należy oddać w punkcie zbiórki zużytych baterii, skąd zostaną przekazane do ponownego przetworzenia w sposób przyjazny dla środowiska. O szczegóły należy pytać w lokalnym zakładzie gospodarki odpadami lub w naszym Centrum Serwisowym.

Akumulatory należy utylizować w stanie rozładowanym. Zalecamy zakrycie biegunów kawałkiem taśmy klejącej w celu ochrony przed ewentualnym zwarciem. Nie otwieraj akumulatora.

Gwarancia

Szanowna Klientko, Szanowny Kliencie, na zakupione urządzenie otrzymują Państwo 3 lata gwarancji od daty zakupu. W przypadku wad tego produktu przystugują Państwu ustawowe prawa w stosunku do sprzedawcy produktu. Prawa te nie są ograniczone przez naszą przedstawioną niżej gwarancję.

Warunki gwarancji

Okres gwarancji rozpoczyna się z datą zakupu. Prosimy zachować oryginalny paragon. Będzie on potrzebny jako dowód zakupu.

Jeśli w okresie trzech lat od daty zakupu tego produktu wystąpi wada materiałowa lub fabryczna, produkt zostanie – wedle naszego wyboru – bezpłatnie naprawiony lub wymieniony. Gwarancja zakłada, że w okresie trzech lat uszkodzone urządzenie zostanie przestane wraz z dowodem zakupu (paragonem) z krótkim opisem, gdzie wystąpiła wada i kiedy się pojawiła.

Jeśli defekt jest objęty naszą gwarancją, otrzymają Państwo z powrotem naprawio-

ny lub nowy produkt. Wraz z wymianą urządzenia lub ważnej części, zgodnie z art. 581 § 1 aktualnej wersji Kodeksu cywilnego, okres gwarancji rozpoczyna się od nowa.

Okres gwarancji i ustawowe roszczenia z tytułu wad

Okres gwarancji nie wydłuża się z powodu świadczenia gwarancyjnego. Obo-wiązuje to również dla wymienionych lub naprawionych części. Ewentualne uszkodzenia i wady istniejące już w momencie zakupu należy zgłosić bezzwłocznie po rozpakowaniu. Naprawy przypadające po upływie okresu gwarancji są odpłatne.

Zakres gwarancji

Urządzenie wyprodukowano z zachowaniem staranności zgodnie z surowymi normami jakościowymi i dokładnie sprawdzono przed wysytką.

Gwarancja obowiązuje dla wad materiałowych lub fabrycznych. Gwarancja nie rozciąga się na części produktu, które podlegają normalnemu zużyciu i można je uznać za części zużywalne (np. nóż do przycinania krzewów, nóż nożyc do trawy), oraz na uszkodzenia części delikatnych (np. przełączniki).

Gwarancja przepada, jeśli produkt został uszkodzony, nie był zgodnie z przeznaczeniem użytkowany i konserwowany. Użytkowanie zgodnie z przeznaczeniem wiąże się z przestrzeganiem wszystkich wskazówek zawartych w instrukcji obsługi. Należy bezwzględnie unikać zastosowań i działań, których odradza się lub przed którymi ostrzega się w instrukcji obsługi. Produkt jest przeznaczony do użytku prywatnego, a nie komercyjnego. W przypadku niewłaściwego i nieodpowiedniego obchodzenia się z urządzeniem, stosowania „na siłę” i zabiegów, które nie zostały przeprowadzone przez nasz autoryzowany oddział, gwarancja wygasa.

Realizacja w przypadkach objętych gwarancją

Aby zagwarantować szybkie przetworzenie Państwa sprawy, prosimy o przestrzeganie poniższych wskazówek:

• W przypadku wszelkich zapytań prosimy o przygotowanie paragonu i numeru identyfikacyjnu jako dowodu zakupu (IAN 408294_2207).
• Numer artykułu znajduje się na tabliczce znamionowej.
• W przypadku wystąpienia usterek lub innych wad prosimy o skontaktowanie się z wymienionym niżej działem serwisowym telefonicznie lub mailowo. Uzyskają Państwo wówczas szczegółowe informacje na temat realizacji reklamacji.

- Uszkodzony produkt mogą Państwo wystać po skontaktowaniu się z naszym działem obsługi klienta, załączając dowód zakupu (paragon) i określając, na czym polega wada i kiedy wystąpiła, bezpłatnie na podany adres serwisu. Aby uniknąć problemów z odbiorem i dodatkowych kosztów, prosimy o wystanie przesyłki na adres, który Państwu podano. Należy się upewnić, żeby wysyłka nie nastąpiła odpłatnie, jako ponadwymiarowa, ekspresowo lub na innych specjalnych warunkach. Prosimy o przestanie urządzenia wraz ze wszystkimi częściami wyposażenia otrzymanymi przy zakupie i zadbanie o wystarczającego bezpieczne opakowanie.

Serwis naprawczy

Naprawy, które nie są objęte gwarancją, można zlecić odpłatnie w naszym oddziale serwisowym. Serwis sporządzi Państwu kosztorys naprawy.

Podejmujemy się wyłącznie naprawy urządzeń, które zostały prawidłowo zapakowane i ofrankowane.

Uwaga: Prosimy o przestanie czystego urządzenia ze wskazaniem usterki.

Urządzenia przestane dla nas odpłatnie, jako przesyłka ponadwymiarowa, ekspresowa lub na innych warunkach specjalnych, nie zostaną odebrane.

Utylizację przestanych do nas uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Service-Center

Serwis Polska

Tel.: [phone]

(Optata za potączenie zgodna

z cennikiem operatora)

E-Mail: [e-mail]

IAN 408294_2207

Importer

Prosimy mieć na uwadze, że poniższy adres nie jest adresem serwisu. Prosimy o kontakt z wymienionym wyżej centrum serwisowym.

Części zamienne/Akcesoria

Części zamienne i akcesoria można zakupić na www.grizzlytools.shop

W przypadku problemów z zamawianiem należy skorzystać z formularza kontaktowego. W razie kolejnych pytań należy zwracać się do „Service-Center” (patrz strona 98).

Pos. Pos. Oznaczenie Nr. katalogowe Instrukcja Rysunek samo- obstugi rozwijający

A 11/12 31/32 Zacisk (8 mm) + Nakrętka nasadowa 91105642

A 21 10 Adapter systemu odciągu 91105641

A 22 9 Prowadnica równoległa 91105640

A 24-29	6-częściowy zestaw frezów (MAN / n=max. 35000 / HW)*	91104255
24	Frez kształtowy (25.0x12.0x8 / R 4 mm)**
25	Frez zaokrąglający (22.0x11x8 / R 6.3 mm)**
26	Frez do rowków (12.7x9.0x8 / ← 90°)**
27	Frez do rowków (12.0x20.0x8)**
28	Frez do rowków (6.0x20.0x8)**
29	Frez do wydrążen (22.0x13.x8 / R 6.3 mm)**

* MAN = dopuszczone do posuwu ręcznego.

n = max. prędkość obrotowa (obr./min.), dla której dopuszczony jest frez.

HW = ostrza wykonane sq z twardego metalu.

** Wymiary frezu (mm): średnica frezu ∅ x długość głowicy tnącej x średnica trzpienia R = promień profilu (mm)

◀ = kqt wpustu V

Poszukiwanie błędów

W razie wypadku lub usterki natychmiast wyjmij akumulator z urządzenia! rzestrzeganie grozi obrażeniami ciała.

Problem Możliwa przyczyna Sposób usunięcia problemu
Urządzenie nie uruchamia się.	Rozładowany akumulator (1)	Naładuj akumulator (1)(należy postępować zgodnie z oddzielną instrukcją obsługi akumulatora i ładowarki)
	W urządzeniu nie ma akumulatora (1)	Włóż akumulator (1)(należy postępować zgodnie z oddzielną instrukcją obsługi akumulatora i ładowarki)
	Włącznik/wyłącznik (18) jest uszkodzony	Naprawa realizowana przez serwis
	Uszkodzony silnik
Silnik pracuje wolniej i zatrzymuje się	Urządzenie jest przeciążone przez obrabiany element	Zmniejszyć docisk
		Zwiększyć prędkość obrotową
		Obrabiany element jest niewłaściwy
Wykonany frez nie jest prosty	Nie założono prowadnicy równoległej (22)	Montaż prowadnicy równoległej
Sfrezowany element posiada ślady przypalenia	Niewłaściwy lub tępy frez Wymienić frez
	Ustawiona głębokość frezowania jest za duża	Dostosować głębokość frezowania
Krawędzie frezu są poszarpane, blizny i nierówności we frezie	Frez jest zużyty i tępy Wymienić frez
	Ostrza frezu są uszkodzone Wymienić frez
Pył nie jest odciągany	Odkurzacz nie jest włączony	Przed frezowaniem załączyć odkurzacz
	Wąż ssawny lub adapter systemu odciągu (21) zatkany	Odetkać

Obsah

Úvod....101

(18) 4. nždphite prístroj.

PL	Tłumaczenie oryginalnej deklaracji zgodności WE
Niniejszym oświadczamy, że konstrukcjaAkumulatorowa frezarka górnowrzecionowaseriia produkcyjna POFA 12 B3Numer seryjny000001 - 042000spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie obowiązującym brzmieniu:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
W celu zapewnienia zgodności z powyższymi dyrektywami zastosowano następujące normy harmonizujące oraz normy i przepisy krajowe:
EN 62841-1:2015 • EN 62841-2-17:2017EN IEC 55014-1:2021 • EN IEC 55014-2:2021 • EN IEC 63000:2018
Wyłączną odpowiedzialność za wystawienie tej deklaracji zgodności ponosi producent:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim,GERMANY30.01.2023	Christian FrankOsoba upoważniona do sporządzania dokumentacji technicznej

* Wyżej opisany przedmiot deklaracji spełnia wymogi dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.
