BEDIENUNGSANLEITUNG POFA 12 B3 PARKSIDE

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB MT

DE / AT / CH Originalbetriebsanleitung Seite

Allgemeine Beschreibung ......6

Lieferumfang......6

Übersicht 6

Funktionsbeschreibung......7

Technische Daten......7

Ladezeiten 7

Sicherheitshinweise......8

Symbole in der Betriebsanleitung .....8

Bildzeichen auf dem Gerät......8

Allgemeine Sicherheitshinweise

für Elektrowerkzeuge 8

Sicherheitshinweise für Fräsen .....12

Restrisiken 13

Inbetriebnahme ....14

Spannzange wechseln....14

Absaugadapter montieren....14

Fräser einsetzen/wechseln .....15

Parallelanschlag montieren....15

Frästiefe einstellen 15

Akku entnehmen/einsetzen .....16

Ladezustand des Akkus prüfen......16

Bedienung 16

Ein- und Ausschalten....16

Arbeitshinweise ....17

Fräsen 17

Kanten- und Profilfräsen 17

Fräsen mit Parallelanschlag .....17

Reinigung/Wartung ......18

Reinigung 18

Allgemeine Wartungsarbeiten .....18

Lagerung 19

Entsorgung/Umweltschutz......19

Ersatzteile/Zubehör ......20

Fehlersuche......21

Garantie 22

Reparatur-Service ......23

Konformitätserklärung......307

Explosionszeichnung ....323

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges

Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen.

Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch

und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut.

Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist geeignet zum Fräsen von Nuten, Kanten, Langlöchern und Profilen in Werkstückoberflächen aus Holz, Kunststoff und Leichtbaustoffen.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Aus Sicherheitsgründen ist das Gerät nicht für Kinder und Jugendliche unter 16 Jahren

DEATCH

bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Das Elektro werk zeug wurde für folgende Fräsertypen gebaut:

• Profilfräser ( ∅ 25 mm, R 4 mm)
• Abrundfräser ( ∅ 22 mm, R 6,3 mm)
• V-Nutfräser ( ∅ 12,7 mm, < 90°)
• Nutfräser ( ∅ 12 mm)
• Nutfräser ( ∅6 mm)
• Hohlkehlfräser ( ∅ 22 mm, R 6,3 mm)

Das Gerät ist Teil der Serie X 12 V TEAM von PARKSIDE und kann mit Akkus der X 12 V TEAM Serie von PARKSIDE betrieben werden. Die Akkus dürfen nur mit Ladegeräten der Serie X 12 V TEAM von PARKSIDE geladen werden.

Allgemeine Beschreibung

Die Abbildungen finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Oberfräse
• Absaugadapter
• Parallelanschlag
• Spannzange 6 mm
• Spannzange 8 mm (vormontiert)
• 6-teiliges Fräserset

• Maulschlüssel

• Aufbewahrungskoffer

• Betriebsanleitung

Akku und das Ladegerät sind nicht im Lieferumfang enthalten.

Übersicht

Gerät:

1 Akku
2 Entriegelungstaste Akku
3 Oberer Handgriff
4 Rechter Handgriff
5 Antriebseinheit
6 Taste Frästiefen-Grobeinstellung
7 Stellrad Frästiefen-Feineinstellung
8 Sicherungsschraube Frästiefenverstellung
9 Grundplatte
10 Spindelarretiertaste
11 Überwurfmutter
12 Spannzange 8 mm, vormontiert (nicht sichtbar)
13 Ausnehmung für Absaugadapter
14 Aufnahme Parallelanschlag
15 Feststellschraube
16 Verriegelungsrad Frästiefenverstellung
17 Akku-Ladezustandsanzeige
18 Ein-/Ausschalter

Zubehör:

19 Maulschlüssel
20 Spannzange 6 mm
21 Absaugadapter
22 Parallelanschlag
23 Ladegerät

6-teiliges Fräserset:

24 Profilfräser (∅ 25 mm, R 4 mm)
25 Abrundfräser (∅ 22 mm, R 6,3 mm)
26 V-Nutfräser (∅ 12,7 mm, < 90°)
27 Nutfräser (∅ 12 mm)
28 Nutfräser (∅ 6 mm)
29 Hohlkehlfräser (∅ 22 mm, R 6,3 mm)

Funktionsbeschreibung

Die Akku-Oberfräse ist ein mit einem rotierenden Schneidwerkzeug (Fräser) und einer Grundplatte ausgestattetes Elektrowerk zeug. Die stufenlos einstellbare Frästiefeneinstellung und die Staubabsaugung ermöglichen ein komfortables Arbeiten. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Akku-Oberfräse ...... POFA 12 B3

Motorspannung U .... 12 V= Leerlaufdrehzahl n o .... 19000 min ^-1 Durchmesser Fräser ....max. 36 mm Drehzahl Fräser n.....max. 35000 min ^-1 Werkzeugaufnahme .... 6 mm/8 mm Gewicht (ohne Akku) ....ca. 1,1 kg Schalldruckpegel (L pA ). 66,8 dB; K _pA = 3 dB Schallleistungspegel

(L_WA) ..... 77,8 dB; K_WA = 3 dB Vibration ( q_n ) .... 2,031 m/s ^2 ; K= 1,5 m/s ^2 Temperatur ..... max. 50 °C Ladevorgang ..... 4 - 40 °C Betrieb.....-20-50°C Lagerung ..... 0 - 45 °C

Lärm- und Vibrationswerte wurden entsprechend den in der Original EG-Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsemissionswert und der angegebene Geräuschemissonswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektro werk zeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert und der angegebene Geräuschemissonswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warning: Der Schwingungs- emissionswert kann sich während der tatsächlichen Benutzung des Elektro-werk zeugs von dem Angabewert unterschei den, abhängig von der Art und Weise, in der das Elektro werk zeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Eine beispielhafte Maßnahme zur Verringerung der Vibrationsbelastung beim Gebrauch des Werkzeugs ist Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektro werk zeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Ladezeiten

Das Gerät ist Teil der Serie X 12 V TEAM von Parkside und kann mit Akkus der X 12 V TEAM Serie von Parkside betrieben werden. Akkus der Serie X 12 V TEAM von Parkside dürfen nur mit Ladegeräten der Serie X 12 V TEAM von Parkside geladen werden.

Wir empfehlen Ihnen, dieses Gerät ausschließlich mit folgenden Akkus zu betreiben: PAPK 12 A3, PAPK 12 B3, PAPK 12 D1. Wir empfehlen Ihnen, diese Akkus mit folgenden Ladegeräten zu laden: PLGK 12 A2, PLGK 12 B2, PDSLG 12 A1.

Ladezeit(Min.)	PAPK12 A112 A3	PAPK12 A2	PAPK12 B112 B212 B3	PAPK12 D1
PLGK 12 A1PLGK 12 A2PLGK 12 A3	60 60	120	150
PLGK 12 B2PDSLG 12 A1	30 45	60 80

DEATCH

Sicherheitshinweise

Beim Gebrauch der Maschine sind die Sicherheitshinweise zu beachten.

Symbole in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden

Gefahrenzeichen mit Angaben zur Verhütung von Personenschäden durch einen elektrischen Schlag

Gebotszeichen mit Angaben zur Verhütung von Schäden

Schutzhandschuhe tragen

Nehmen Sie den Akku aus dem Gerät.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät

Bildzeichen auf dem Gerät

Achtung!

Nehmen Sie vor allen Reinigungs- und Wartungsarbeiten den Akku aus dem Gerät. Verletzungsgefahr!

Betriebsanleitung lesen.

Tragen Sie einen Gehörschutz.

Tragen Sie einen Augenschutz.

Tragen Sie einen Atemschutz.

Tragen Sie beim Fräsen keine Handschuhe.

Elektrogeräte gehören nicht in den Hausmüll.

Drehrichtung Fräser

Feineinstellung Fräser

Dieses Gerät ist Teil der Serie X 12 V TEAM

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denendiesesElektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektro werkzeug“ bezieht sich auf netzbetriebene Elektro werk zeuge (mit Netzleitung) und auf akkubetriebene Elektro werk zeuge (ohne Netzleitung).

1) Arbeitsplatzsicherheit:

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerk zeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro werk-

zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Elektro werk zeug verlieren.

2) Elektrische Sicherheit:

a) Der Anschlussstecker des Elektro werk zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdetenElektrowerkzeugen.UnveränderteSteckerund passendeSteckdosenverringerndas Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) HaltenSieElektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektro werk zeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die An- schlussleitung nicht, um das Elektro werk zeug zu tragen, auf- zuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerk zeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerk zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen:

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektro werk zeug. Benutzen Sie kein Elektro werkzeug, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektro werk zeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutz- ausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutz- helm oder Gehörschutz, je nach Art und Einsatz des Elektro werk zeugs, ver- ringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeugausgeschaltet ist, bevor Sie es an die Strom-

versorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektro werk zeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektro werk zeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektro werk zeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro werkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auf-fangeinrichtungen montiert werden können, sind diese an-zuschließen und richtig zu ver-wenden. Verwendung einer Staub-absaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln fürElektrowerkzeugehinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektro werkzeug vertraut sind. Achtloses Han-

deln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung desElektrowerkzeuges:

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeugarbeiten Siebesser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektro werkzeug, dessen Schalter defekt ist. Ein Elektro werk zeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeugweglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektro werkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeugeäußerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeugbenutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektro werk zeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektro werk zeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder

so beschädigt sind, dass die FunktiondesElektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz desElektrowerkzeugsreparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektro werkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektro werkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektro werk zeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektro werk zeugs in unvorhergesehenen Situationen.

5) Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in La- degeräten auf, die vom Herstel- ler empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brand- gefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch

von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

DEATCH

6) Service:

a) Lassen Sie Ihr Elektro werk zeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektro werk zeuges erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtige Kundendienststellen erfolgen.

Sicherheitshinweise für Fräsen

Warnung! Beim Fräsen können gesundheitsschädliche Stäube entstehen, die für die Bedienperson oder in der Nähe befindliche Personen eine Gefährdung darstellen können. Sorgen Sie für eine gute Belüftung des Arbeitsplatzes. Tragen Sie stets eine Schutzbrille und einen Atemschutz. Schließen Sie eine Staubabsaugung an.

Gesundheitsschädliche Materialien wie Blei, Materialien mit bleihaltigem Farbauftrag oder asbesthaltiges Material dürfen mit diesem Gerät nicht bearbeitet werden!

- Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.

• Die zulässige Drehzahl des Einsatzwerkzeuges muss mindestens so hoch sein wie die auf demElektrowerkzeugangegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerstört werden.
- Fräser oder anderes Zubehör müssen genau in die Werkzeugaufnahme (Spannzange) Ihres Elektrowerkzeugespassen. Ein- satzwerkzeuge, die nicht genau in die Werkzeugaufnahme des Elektro werk- zeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.
- Vergewissern Sie sich, dass der Fräser richtig montiert ist. Ein nicht einwandfrei montierter Fräser kann während des Fräsens brechen oder herausgeschleudert werden und eine Verletzungsgefahr darstellen.
- Führen Sie das Elektro werk zeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.
- Kommen Sie mit Ihren Händen nicht in den Fräsbereich und an den Fräser. Halten Sie mit Ihrer zweiten Hand den oberen Griff oder das Motorgehäuse. Wenn beide Hände die Fräse halten, können diese nicht vom Fräser verletzt werden.
- Fräsen Sie nie über Metallgegenstände, Nägel oder Schrauben. Der Fräser kann beschädigt werden und zu erhöhten Vibrationen führen.
- Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren oder fragen Sie die örtliche Versorgungsgesellschaft. Kontakt mit Elektroleitungen kann zu elektrischem

Schlag und Feuer, Kontakt einer Gasleitung zur Explosion führen. Beschädigung einer Wasserleitung kann zu Sachbeschädigung und elektrischem Schlag führen.

• Verwenden Sie keine stumpfen oder beschädigten Werkzeuge. Stumpfe oder beschädigte Werkzeuge können unkontrollierbare Situationen auslösen.
• Halten Sie das Elektro werk zeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerk zeug wird mit zwei Händen sicherer geführt.
• Warten Sie, bis das Elektrowerk zeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektro werk zeug führen
• Vermeiden Sie eine Berührung des Werkzeugs oder des Werkstücks unmittelbar nach der Bearbeitung. Die Teile können noch heiß sein und Brandverletzungen verursachen.
• Verwenden Sie nur Fräser des richtigen Schaftdurchmessers und geeignet für die Drehzahl des Elektro werk zeugs.
• Verwenden Sie kein Zubehör, welches nicht von PARKSIDE empfohlen wurde. Dies kann zu elektrischem Schlag oder Feuer führen.

Restrisiken

Auch wenn Sie dieses Elektro werk zeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektro werkzeugs auftreten:

a) Verletzungen durch bewegliche Teile;
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird;
c) Lungenschäden, falls kein geeigneter Atemschutz getragen wird;
d) Augenschäden, falls kein geeigneter Augenschutz getragen wird.
e) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektro werk zeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird.

Beachten Sie die Sicherheits-hinweise und Hinweise zum Aufladen und der korrekten Verwendung, die in der Betriebsanleitung Ihres Akkus und Ladegeräts der Serie PARKSIDE X 12 V Team gegeben sind. Eine detaillierte Beschreibung zum Ladevorgang und weitere Informationen finden Sie in dieser separaten Bedienungsanleitung.

Inbetriebnahme

Nehmen Sie vor allen Arbeiten an dem Elektro werk zeug den Akku aus dem Gerät. Verletzungsgefahr!

Bevor Sie das Gerät einschalten, müssen Sie

• ggf. die Spannzange wechseln
• die Staubabsaugung montieren,
• den gewünschten Fräser einsetzen,
• die Frästiefe einstellen,
• ggf. den Parallelanschlag montieren,
• das Werkstück einspannen.
• den Akku einsetzen

Spannzange wechseln

Die für das Gerät passenden Spannzangen können Fräser mit einem Schaftdurchmesser von 6 mm bzw. 8 mm aufnehmen.

Verwenden Sie nur Fräser mit einem, zur eingebauten Spannzange, passenden Schaftdurchmesser.

Verwenden Sie nur Fräser die für die Drehzahl des Elektrowerk zeugs geeignet sind.

Alle Fräser des mitgelieferten 6-teiligen Fräsersets sind mit einem 8 mm Fräserschaft versehen.

Wechseln Sie für Fräser mit einem 6 mm Fräserschaft die Spannzange aus.

1. Drücken Sie die Spindelarretiertaste (10) an der Seite des Gerätes und halten diese gedrückt.
2. Schrauben Sie mit dem Maulschlüssel (A 19) die Überwurfmutter (11) ab.

3. Lassen Sie die Spindelarretiertaste (10) los.

4. Entnehmen Sie die Spannzange 8 mm (12) mit Hilfe einer Zange und setzen Sie die mitgelieferte Spannzange 6 mm (20) ein. Sie rastet hörbar ein.

5. Schrauben Sie die Überwurfmutter (11) wieder locker auf.

Ziehen Sie die Überwurfmutter nur mit eingesetztem Fräser fest. Die Spannzange könnte beschädigt werden.

Absaugadapter montieren

Mit Anschluss der Staubabsaugung können Sie das Staubaufkommen beim Arbeiten verringern. Der Absaugadapter (21) kann in zwei Positionen eingesetzt werden, sodass eine Absaugung von links oder von rechts erfolgen kann.

1. Entriegeln Sie die Frästiefen-Grobeinstellung, indem Sie das Verriegelungsrad (16) etwa eine halbe Umdrehung gegen den Uhrzeigersinn drehen.
2. Drücken Sie die Taste (6) der Frästiefen-Grobeinstellung und halten Sie diese gedrückt.
3. Bewegen Sie nun die Antriebseinheit (5) ganz nach oben. Es besteht nun maximaler Abstand zwischen Antriebseinheit (5) und Grundplatte (9).
4. Lassen Sie die Taste (6) los.
5. Setzen Sie den Absaugadapter (21) in die vorgesehenen Aussparungen (13) in der Grundplatte (9) ein.
6. Zum Verriegeln drehen Sie den Absaugadapter (21) im Uhrzeigersinn bis zum Anschlag.
7. Schließen Sie den Saugschlauch eines Staubsaugers an den Absaugadapter (21) an.

Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie einen Spezialsauger, falls gesundheitsschädliche Stäube entstehen.

Fräser einsetzen/ wechseln

Tragen Sie zum Einsetzen und Wechseln von Fräsern Schutzhandschuhe, um Schnittverletzungen und Verbrennungen zu vermeiden.

1. Drücken Sie die Spindelarretiertaste (10) an der Seite des Gerätes und halten diese gedrückt.
2. Lösen Sie mit dem Maulschlüssel (19) die Überwurfmutter (11) so weit, dass der Fräser eingesetzt werden kann.
3. Lassen Sie die Spindelarretiertaste (10) los.
4. Schieben Sie den gewünschten Fräser in die bereits montierte Spannzange (12). Der Fräserschaft muss mindestens 20 mm eingeschoben sein.
5. Ziehen Sie die Überwurfmutter (11) bei gedrückter Spindelarretiertaste (10) mit dem Maulschlüssel (19) fest.

Ziehen Sie die Überwurfmutter nur mit eingesetztem Fräser fest. Die Spannzange könnte beschädigt werden.

Parallelanschlag montieren

1. Drehen Sie beide Feststellschrauben (15) an der Oberseite der Grundplatte auf.

2. Führen Sie nun den Parallelanschlag (22) in die dafür vorgesehene Aufnahme (14) an der Grundplatte (9) ein.

3. Fixieren Sie den Parallelanschlag in der gewünschten Position mit den Feststell- schrauben (15).

Frästiefe einstellen

Die Einstellung der Frästiefe darf nur bei ausgeschaltetem Gerät erfolgen.

1. Stellen Sie das Gerät mit eingesetztem Fräser an den Rand des zu bearbeitenden Werkstücks, so dass der Fräser Platz nach unten hat.
2. Entriegeln Sie die Frästiefen-Grobeinstellung, indem Sie das Verriegelungsrad (16) etwa eine halbe Umdrehung gegen den Uhrzeigersinn drehen.
3. Drücken Sie die Taste (6) der Frästiefen-Grobeinstellung und halten Sie diese gedrückt.
4. Bewegen Sie nun die Antriebseinheit (5) nach unten bzw. oben und stellen Sie die gewünschte Frästiefe grob ein.
5. Lassen Sie die Taste (6) wieder los.
6. Die Feinjustierung nehmen Sie mit dem Stellrad (7) vor, wobei eine ganze Umdrehung 1 mm entspricht:

Drehen gegen den Uhrzeigersinn: höhere Frästiefe. Drehen im Uhrzeigersinn: niedrigere Frästiefe.

1. Fixieren Sie die gewünschte Frästiefe, indem Sie das Verriegelungsrad (16) im Uhrzeigersinn drehen bis Sie einen Widerstand spüren.

DEATCH

Wir empfehlen, die Frästiefeneinstellung mit Hilfe einer Probefräzung an einem Abfallstück zu testen.

Sichern Sie die Feineinstellung der Frästiefe, indem Sie die Sicherungsschraube (8), von der Unterseite der Grundplatte (9), in das Stellrad (7) der Frästiefen-Feineinstellung schrauben.

Akku entnehmen/einsetzen

1. Zum Herausnehmen des Akkus (1) aus dem Gerät drücken Sie die Entriegelungstaste (2) am Akku und ziehen den Akku heraus.
2. Zum Einsetzen des Akkus (1) schieben Sie den Akku entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.

Setzen Sie den Akku erst ein, wenn das Akku-Werkzeug vollständig für den Einsatz vorbereitet ist. Es besteht Verletzungsgefahr!

Ladezustand des Akkus prüfen

Die Ladezustandsanzeige am Gerät signalisiert den Ladezustand des Akkus (1).

- Der Ladezustand des Akkus wird durch Aufleuchten der entsprechenden LED-Leuchte (17) angezeigt, wenn das Gerät in Betrieb ist.

rot-gelb-grün => Akku vollgeladen rot-gelb => Akku ca. zur Hälfte geladen rot => Akku muss geladen werden

Bedienung

Tragen Sie einen Atemschutz (Feinstaubmaske der Schutzklasse FFP2).

Tragen Sie beim Fräsen keine Handschuhe.

Ein- und Ausschalten

Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Achten Sie vor dem Einschalten darauf, dass das Gerät das Werkstück nicht berührt.

1. Vergewissern Sie sich, dass der Akku (1) eingesetzt ist (siehe „Akku entnehmen/einsetzen“).

Einschalten:

1. Drücken Sie den Ein-/Ausschalter (18 und halten Sie diesen gedrückt.

2. Schieben Sie den Ein-/Ausschalter (18) nach oben, so dass am Schalter „I“ erscheint.

3. Lassen Sie den Ein-/Ausschalter (18) los.

Ausschalten:

1. Drücken und halten Sie den Ein-/A schalter gedrückt.

2. Schieben Sie den Ein-/Ausschalter (18) nach unten, so dass am Schalter „0“ erscheint.

3. Lassen Sie den Ein-/Ausschalter (18) los.

Arbeitshinweise

Fräsen

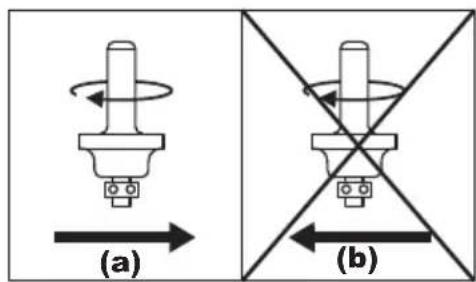

Fräsen Sie immer im Gegenlauf: Hierbei wird das Gerät entgegen- gesetzt zur Drehrichtung des Frä- sers bewegt.

(a) (b)

Fräsen Sie nie mit der Umlaufrichtung (Gleichlauf). Es besteht Unfallgefahr, da das Gerät aus der Hand gerissen werden kann.

• Verwenden Sie nur Fräser, deren angegebene zulässige Drehzahl mindestens so hoch ist wie die auf dem Gerät angegebene Höchstdrehzahl des Gerätes.
• Verwenden Sie immer das passende Werkzeug.
• Benutzen Sie keine stumpfen oder beschädigten Werkzeuge und Zubehörteile.

• Berücksichtigen Sie, dass der Fräser unten aus der Grundplatte heraussteht. Beschädigen Sie damit nicht Ihr Werkstück oder andere Gegenstände.

• Befestigen Sie das Werkstück sicher auf der Arbeitsfläche.

• Setzen Sie einen Fräser ein.

• Stellen Sie die gewünschte Frästiefe ein.

• Schalten Sie das Gerät ein.

• Führen Sie das Gerät an die zu bearbeitende Stelle heran.

1. Halten Sie das Gerät beim Arbeiten fest mit beiden Händen. Achten Sie darauf, dass keine Finger in den Bereich unterhalb der Antriebseinheit (A 5) ragen und fräsen Sie mit gleichmäßigem Vorschub.

2. Schalten Sie das Gerät aus.

Nach dem Ausschalten des Gerätes bewegt sich der Fräser noch einige Zeit weiter. Berühren Sie den sich bewegenden Fräser nicht und legen Sie das Gerät nicht ab, bevor der Fräser vollständig zum Stillstand gekommen ist. Es besteht Verletzungsgefahr!

Kanten- und Profilfräsen

Beim Kanten- oder Profilfräsen ohne Parallelanschlag muss der Fräser mit einem Anlaufring (a) als Führung ausgestattet sein.

1. Führen Sie das eingeschaltete Gerät an das Werkstück heran, bis der Anlaufring an der zu bearbeitenden Werkstückkante anliegt.
2. Führen Sie das Gerät mit beiden Händen an der Werkstückkante entlang. Vermeiden Sie zu starken Druck.

Fräsen mit Parallelanschlag

Mit dem Parallelanschlag können Sie Nuten und Profile fräsen, indem Sie den Parallelanschlag in einer voreingestellten Distanz an der Werkstückkante entlangführen.

Das Fräsen in Vollmaterial ist nur in kleinen Schritten möglich (max. 1-2 mm Spantiefe). Tiefere Nuten müssen in mehreren Arbeitsdurchgängen gefräst werden.

1. Führen Sie den Parallelanschlag (22) in die dafür vorgesehene Aufnahme (14) an der Grundplatte ein. Ziehen Sie die Feststellschrauben (15) an.

2. Stellen Sie die Akku-Oberfräse an den Rand des Werkstücks, so dass der Fräser Platz nach unten hat.

3. Stellen Sie die Frästiefe auf 1-2 mm ein und fixieren Sie diese.

4. Vergewissern Sie sich, dass der Parallelanschlag (22) korrekt an der Werkstückkante anliegt.

5. Beginnen Sie mit der Akku-Oberfräse in kleinen Schritten das Holz 1-2 mm abzutragen. Führen Sie hierzu das eingeschaltete Gerät mit seitlichem Druck auf den Parallelanschlag (22) an der Werkstückkante entlang. Der Parallelanschlag (22) fungiert als seitliche Führung für die Akku-Oberfräse. Kontrollieren Sie immer wieder die Rechtwinkligkeit der Nut.

6. Für tiefere Nuten wiederholen Sie die Arbeitsschritte 4-5 bis zum gewünschten Ergebnis.

Reinigung/Wartung

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie

nur Originalteile. So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden.

Nehmen Sie vor allen Reinigungs- und Wartungsarbeiten und zum Transport den Akku aus dem Gerät. Bei unbeabsichtigtem Einschalten des Gerätes besteht Verletzungsgefahr.

Tragen Sie beim Umgang mit Fräsern Schutzhandschuhe, um Schnittverletzungen zu vermeiden.

Führen Sie folgende Wartungs- und Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

Reinigung

Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt werden. Es besteht die Gefahr eines Stromschlages.

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen.

Halten Sie Lüftungsöffnungen, Motorgehäuse und Griffe des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste.

Allgemeine Wartungsarbeiten

- Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile.

- Falls sich das Kugellager (a) eines Fräser gelockert hat, ziehen Sie es mit einem Innensechskantschlüssel wieder fest.

Lagerung

• Reinigen Sie das Gerät vor der Aufbewahrung.
• Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kindern.
• Bewahren Sie die Fräser in der mitgelieferten Verpackung auf. Vermeiden Sie den Kontakt mit anderen Metallteilen oder Fräserschneiden.

Entsorgung/ Umweltschutz

Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Akku, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll. Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Produkt am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden darf.

Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte: Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer einer umweltgerechten Wiederverwertung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt.

Je nach Umsetzung in nationales Rechtkönnen Sie folgende Möglichkeiten haben:

- an einer Verkaufsstelle zurückgeben, - an einer offiziellen Sammelstelle abgeben, - an den Hersteller/Inverkehrbringer zurücksenden.

Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Zusätzliche Entsorgungshinweise für Deutschland nach Elektro- und Elektronikgerätegesetz: Das Gerät ist bei ein- gerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zu- dem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei. Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät un- entgeltlich zurückzugeben.

Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind.

Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu.

Werfen Sie den Akku nicht in den Hausmüll, ins Feuer (Explosionsgefahr) oder ins Wasser. Beschädigte Akkus können der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.

Entsorgen Sie Akkus nach den lokalen Vorschriften. Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EG recycelt werden. Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden.

Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center. Entsorgen Sie Akkus im entladenen Zustand. Wir empfehlen die Pole mit einem Klebestreifen zum Schutz vor einem Kurzschluss abzudecken. Öffnen Sie den Akku nicht.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontakt-formular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 23).

Position Betriebsanleitung	Position Explosions-zeichnung	Bezeichnung	Bestell-Nr.
A 11/12	31/32 Spannzange (8mm)+ Überwurfmutter	91105642
A 21	10	Absaugadapter	91105641
A 22	9	Parallelanschlag	91105640
A 24-29		6-teiliges Fräserset(MAN / n=max. 35000 / HW)*	91104255
24		Profilfräser (25,0x12,0x8 / R 4 mm)**
25		Abrundfräser (22,0x11x8 / R 6,3 mm)**
26		V-Nutfräser (12,7x9,0x8 / 90°)**
27		Nutfräser (12,0x20,0x8)**
28		Nutfräser (6,0x20,0x8)**
29		Hohlkehlfräser (22,0x13x8 / R 6,3 mm)**

* MAN = für manuellen Vorschub zugelassen.

n = max. Drehzahl (min ^-1 ), für die der Fräser zugelassen ist.

HW = Schneiden bestehen aus Hartmetall.

** Maße des Fräsers (mm): Fräser-Durchmesser ∅ x Länge des Schneidkopfes x Schaftdurchmesser R = Radius des Profils (mm)

= Winkel der V-Nut

Fehlersuche

Im Falle eines Unfalls oder einer Betriebsstörung nehmen Sie sofort den Akku aus dem Gerät! Eine Nichtbeachtung kann zu Schnittverletzungen führen.

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Akku (1) entladen	Akku aufladen (siehe Betriebsanleitung Akku und Ladegerät)
	Akku (1) nicht eingesetzt	Akku einsetzen (siehe „Bedienung“)
	Ein-/Ausschalter (18) defekt	Reparatur durch Kundendienst
	Motor defekt
Motor wird lang-samer und bleibt stehen	Gerät wird durch Werkstück überlastet	Druck verringern
		Werkstück ungeeignet
Die Fräsung verläuft nicht gerade	Parallelanschlag (22) nicht eingesetzt	Parallelanschlag montieren
Das gefräste Werk-stück weist Brand-spuren auf	Ungeeigneter oder stumpfer Fräser	Fräser austauschen
	Frästiefe ist zu groß eingestellt Frästiefe anpassen
Die Ränder der Frä-sung reißen aus, Riefen und Un-ebenheiten in der Fräsung	Fräser ist abgenutzt und unscharf	Fräser austauschen
	Schneiden des Fräsers sind beschädigt	Fräser austauschen
Staub wird nicht abgesaugt	Staubsauger ist nicht einge-schaltet	Staubsauger vor dem Fräsen einschalten
	Absaugschlauch oder Absaug-adapter (21) verstopft	Verstopfungen entfernen

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Fräser, Zubehör) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter).

Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 408294_2207) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte

Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DF Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 408294_2207

AT Service Österreich

Tel.: [phone]

E-Mail: [e-mail]

IAN 408294_2207

CH Service Schweiz

Tel.: [phone]

E-Mail: [e-mail]

IAN 408294_2207

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist.

Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim

DEUTSCHLAND

www.grizzlytools.de

Content

Introduction ......24

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim,

Germany

www.grizzlytools.de

Sommaire

Introduction 41

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

ALLEMAGNE

www.grizzlytools.de

Inhoud

Inleiding 62

Technische gegevens ......64

Laadtijd 64

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

DUITSLAND

www.grizzlytools.de

Spis tresci

Wstep 81

Przeznaczenie 82

Opis ogólny 82

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim

Niemcy

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 63762 Großostheim NĚMECKO www.grizzlytools.de

Obsah

Úvod....119

Použitie......119

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NEMECKO

www.grizzlytools.de

Introduktion......137

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim

TYSKLAND

www.grizzlytools.de

Contenido

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemania

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

GERMANIA

www.grizzlytools.de

Sadržaj

Bevezető....193

Rendeltetés ....193

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20, 63762 Großostheim, Germany

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Njemačka

www.grizzlytools.de

Cuprins

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

GERMANIA

www.grizzlytools.de

Съдържание

Увод ......266

Предназначение....267

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Γερμανία

www.grizzlytools.de

Original-EG-Konformitätserklärung
Hiermit bestätigen wir, dass die Akku-Oberfräse Baureihe POFA 12 B3 Seriennummer 000001 - 042000 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 62841-1:2015 • EN 62841-2-17:2017 EN IEC 55014-1:2021 • EN IEC 55014-2:2021 • EN IEC 63000:2018
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, GERMANY 30.01.2023	Christian Frank Dokumentationsbevollmächtigter

Original-EG-Konformitätserklärung

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

63762 Großostheim

GERMANY

Stand der Informationen · Last Information Update · Version des informations · Stand van de informatie · Stan informacji ·

Stav informaci · Stav informacií · Tilstand af information ·

Estado de las informaciones · Versione delle informazioni ·
