NÁVOD K OBSLUZE POFA 12 B3 PARKSIDE

Překlad originálního provozního návodu

DK

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

CZ Překlad originálního provozního návodu Strana

Účel použití......101

Obecný popis......102

Objemdodávky....102

Přehled 102

Popis funkce 103

Technické parametry......103

Doba nabíjení 103

Bezpečnostní pokyny ......104

Symboly v návodu.... 104

Piktogramy na přístroji......104

Všeobecné bezpečnostní pokyny: elektrické nástroje 104

Bezpečnostní pokyny pro frézování 107

Zbývající rizika....108

Uvedení do provozu......109

Výměnaupínacíhopouzdra ..... 109

Montáž odsávacího adaptéru......109

Nasazení/výměna frézy 110

Montáž paralelního dorazu....110

Nastavení hloubky frézování ..... 110

Vyjmutí/vložení akumulátoru ..... 111

Kontrola stavu nabití akumulátoru... 111

Obsluha....111

Zapnutíavypnutí 111

Pokyny k práci 112

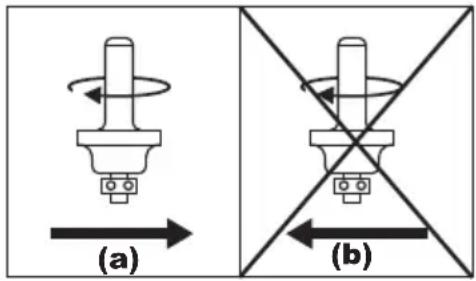

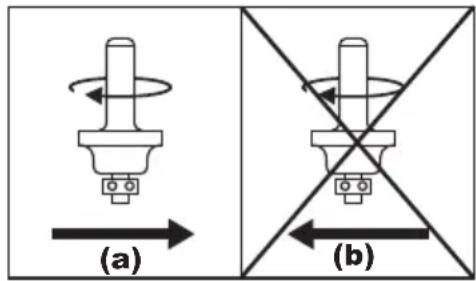

Frézování....112

Frézování hran a profilů ...... 112

Frézování s paralelním dorazem .... 112

Čištění/Údržba......113

Čištění přístroje....113

Všeobecnéúdržbářsképráce......113

Skladování ......113

Likvidace/ochrana životního prostředí......114

Náhradní díly/příslušenství.....115

Hledání chyb......116

Záruka 117

Opravna 118

Překlad originálního prohlášení o shodě CE......312

Nákresy explozí ......323

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Přístroj je vhodný k frézování drážek, hran, podlouhlých otvorů a profilů v povrchu obrobků vyrobených ze dřeva, plastu a lehkých materiálů.

Každé jiné použití, které v tomto návodu není výslovně povoleno může vést k poškození přístroje a k vážnému nebezpečí pro použivatele.

Z bezpečnostních důvodů není přístroj vhodný pro děti a mládež mladší 16 let.

Osoby mladší 16 let smí přístroj používat jen pod dohledem.

CZ

Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne. Výrobce neručí za škody, jenž byly způsobeny použitím k neurčenému účelu nebo nesprávnou obsluhou. Elektrické nářadí bylo konstruováno pro následující typy fréz:

• fréza na profily ( ∅ 25 mm, R 4 mm)
• zaoblovací fréza ( ∅ 22 mm, R 6,3 mm)
• fréza na drážky tvaru V (∅ 12,7 mm, < 90°)
• fréza na drážky ( ∅ 12 mm)
• fréza na drážky ( ∅ 6 mm)
• fréza na vydutá zaoblení (∅ 22 mm, R 6,3 mm)

Přístroj je součástísérie X 12 V TEAM značky Parkside a lze jej provozovat s akumulátory série X 12 V TEAM značky Parkside. Akumulátory se smí nabíjet pouze nabíječkami série X 12 V TEAM značky Parkside.

Obecný popis

Obrázky najdete na přední a zadní výklopní straně.

Objem dodávky

Přístroj vybaltej a zkontrolujte, je-li kompletní. Obalový materiál řádně zlikvidujte.

• horní frézka
• odsávací adaptér
• paralelní doraz
• upínací pouzdro 6 mm
• upínací pouzdro 8 mm, předem namontováno
• 6dílná frézovací sada
• klíč s otvorem
• úložný kufřík
• návod k obsluze

Baterie a nabíječka nejsou součástí dodávky.

A

Přehled

Přístroj:

1 akumulátor
2 odblokovací tlačítko akumulátoru
3 horní rukojet'
4 pravá rukojeť
5 pohonná jednotka
6 tlačítko pro hrubé nastavení hloubky frézování
7 otočný regulátor pro jemné nastavení hloubky frézování
8 pojistný šroub nastavení hloubky frézování
9 základní deska
10 aretovací tlačítko vřetene
11 převlečná matice
12 upínací pouzdro 8 mm, předem namontováno (není vidět)
13 vybrání pro odsávací adaptér
14 uchycení paralelního dorazu
15 stavěcí šroub
16 aretovací kolečko pro nastavení hloubky frézování
17 ukazatel stavu nabití akumulátoru
18 zapínač/vypínač

Příslušenství:

19 plochý klíč
20 upínací pouzdro 6 mm
21 odsávací adaptér
22 paralelní doraz
23 nabíječka

6dílná frézovací sada:

24 fréza na profily (∅ 25 mm, R 4 mm)
25 zaoblovací fréza (∅ 22 mm, R 6,3 mm)
26 fréza na drážky tvaru V (∅12,7 mm, < 90°)
27 fréza na drážky (∅ 12 mm)
28 fréza na drážky (∅ 6 mm)
29 fréza na vydutá zaoblení (∅ 22 mm, R 6,3 mm)

Popis funkce

Akumulátorová vrchní fréza je elektrozařízení vybavené otáčejícím se řezným nástrojem (fréza) a základní deskou. Díky plynule nastavitelné hloubce frézování a odsávání prachu lze pohodlně pracovat. Funkce obslužných částí je popsána následovně.

Technické parametry

Aku horní frézka s

akumulátorem....POFA 12 B3

Napětí motoru U....12 V==

Otáčky naprázdno n _0 ......19000 min ^-1

Průměr frézy ...... max. 36 mm

Počet otáček frézy n .....max. 35000 min ^1

Upnutí nástroje 6 mm / 8 mm

Hmotnost (bez akumulátoru) .....cca. 1,1 kg Hladina akustického tlaku

(L_PA) 66,8 dB, K_PA = 3 dB

Úroveň akustického výkonu

(L_WA) 77,8 dB; K_WA = 3 dB

Vibrace (a_h) ...... 2,031 m/s², K=1,5 m/s²

Teplota....max50°C

Nabíjecí proces 4 – 40 °C

Provoz....-20 - 50 °C

Skladování 0 – 45 °C

Hodnoty hluku a vibrací byly stanoveny na základě norem a nařízení, jmenovaných v prohlášení o konformitě.

Uvedená hodnota emise vibrací a uvedená hodnota emisí hluku byly změřeny pomocí standardizované zkušební metody a lze je použít k porovnání určitého elektrického nástroje s jiným nástrojem.

Uvedená hodnota emise vibrací a uvedená hodnota emisí hluku mohou být použity také k předběžnému odhadu zatížení.

Výstraha:

Hodnota emise vibrací se může lišit

od indikační hodnoty během skutečného používání elektrického nářadí v závislosti na způsobu použití elektrického nářadí, a především pak na druhu obráběného obrobku.

Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příkladným opatřením ke snížení vibračního zatížení při používání nástroje je omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže).

Doba nabíjení

Přístroj je součástí série X 12 V TEAM značky Parkside a lze jej provozovat s akumulátory série X 12 V TEAM značky Parkside. Akumulátory série X 12 V TEAM značky Parkside se smí nabíjet pouze nabíječkami série X 12 V TEAM značky Parkside

Doporučujeme Vám, provozovat tento přístroj pouze s následujícími akumulátory: PAPK 12 A3, PAPK 12 B3, PAPK 12 D1. Doporučujeme Vám, nabíjet tyto akumulátory pomocí následujících nabíječek: PLGK 12 A2, PLGK 12 B2, PDSLG 12 A1

Doba nabíjení (min.)	PAPK 12 A1 12 A3	PAPK 12 A2	PAPK 12 B1 12 B2 12 B3	PAPK 12 D1
PLGK 12 A1 PLGK 12 A2 PLGK 12 A3	60 60	120	150
PLGK 12 B2 PDSLG 12 A1	30 45	60 80

CZ

Bezpečnostní pokyny

Dbejte na bezpečnostní pokyny při používání tohoto nástroje.

Symboly v návodu

Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám.

Označení nebezpečí s informacemi o zabránění zranění osob v důsledku zasažení elektrickým proudem.

Příkazové značky s údaji pro prevenci škod.

Noste ochranné rukavice.

Vyjměte akumulátor z přístroje.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Před jakýmkoliv čištěním a údržbou vyjměte akumulátor z přístroje. Nebezpečí poranění!

Pozorně si přečtěte návod k obsluze.

Používejte ochrany sluchu.

Používejte ochrany očí.

Chraňte si dýchací orgány vhodnou ochranou.

Při frézování nenoste rukavice.

Směr otáčení frézy

Elektrické přístroje nepatří do domácího odpadu.

Jemné nastavení frézy

Nástroj je součástí série X 12 V TEAM

Všeobecné bezpečnostní pokyny: elektrické nástroje

VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a instrukce, prohlédněte si obrázky a technické údaje, které jsou dodávány k tomuto elektrickému nářadí.

Opomenutí při dodržování bez- pečnostních pokynů a instrukcí mohou způsobit úder elektrickým proudem, požár a/nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce uchovejte pro budoucnost.

Pojem „elektrický nástroj“ používaný v bezpečnostních pokynech se vztahuje na elektrické nástroje napájené ze sítě (se síťovým kabelem) a na elektrické nástroje napájené akumulátorem (bez síťového kabelu).

1) BEZPEČNOST PRACOVIŠTĚ:

a) Udržujte svůj pracovní úsek čistý a dobře osvětlený. Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám.

a) Nepracujte s elektrickým nástrojem v okolí ohroženém výbuchem, v kterém se nachází hořlavé tekutiny, plyny anebo

prachy. Elektrické nástroje vytváří jiskry, které mohou zapálit prach anebo páry.

a) Během používání elektrického nástroje udržujte děti a jiné osoby vzdáleně od sebe. Při ne-pozornosti můžete ztratit kontrolu nad nástrojem.

2) ELEKTRICKÁ BEZPEČNOST:

a) Přípojná zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení elektrickými nástroji s ochranným uzemněním. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko elektrického úderu.

b) Vyvarujte se tělesnému kontaktu se zemněnými povrchy jako jsou roury, topná tělesa, sporáky a ledničky. Existuje zvýšené riziko skrze elektrický úder, když je Vaše tělo zemněné.

c) Nevystavujte elektrický nástroj dešti anebo mokru. Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu.

d) Nepoužívejte kabel k jinému účelu, jako je nošení nebo zavěšení elektrického nástroje anebo vytažení zástrčky ze zásuvky. Udržujte kabel vzdáleně od žáru, od oleje, od ostrých hran anebo od pohybujících se částí nástrojů. Poškozené anebo zamotané kabely zvyšují riziko elektrického úderu.

e) Když pracujete s elektrickým nástrojem pod širým nebem, pak používejte pouze prodlužo-

vací kabely, které jsou vhodné i pro venkovní oblast. Použití prodlužovacího kabelu vhodného pro venkovní oblast, zmenšuje riziko elektrického úderu.

f) Pokud nelze zabránit provozu elektrického nástroje ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.

3) BEZPEČNOST OSOB:

a) Budte pozorní, dbejte na to, co děláte a pustte se s elektrickým nástrojem rozumně do práce. Nepoužívejte elektrický nástroj, když jste unaveni anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrického nástroje může vést k vážným poraněním.

b) Noste osobní ochranné po- můcky a vždy ochranné brýle.

Riziko zranění se snižuje, budete-li nosit osobní ochranné pomůcky, např. prachovou masku, bezpečnostní protiskluzové boty, ochrannou helmu či ochranu sluchu, podle druhu a nasazení elektrického nástroje.

c) Zamezte neúmyslnému uvedení do provozu. Před zdvižením, přenesením nebo připojením nástroje k elektrickému napájení či akumulátoru se ujistěte, zda je elektrický nástroj vypnutý. Máte-li při prénášení elektrického nástroje prst na spínači nebo nástroj připojujete k elektrickému napájení v zapnutém stavu, může dojít k nehodám.

d) Odstraňte nastavovací nářadí anebo šroubováky předtím, než elektrický nástroj zapnete.

CZ

Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.

e) Vyvarujte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a udržujte vždy rovnováhu. Tímto můžete v neočekávaných situacích lépe kontrolovat elektrický nástroj.

f) Noste vhodný oděv. Nenoste žádné volné oblečení anebo šperky. Udržujte vlasy, oděv a rukavice vzdáleně od pohybujících se částí. Volné oblečení, šperky anebo dlouhé vlasy mohou být zachycené pohybujícími se částmi.

g) Lze-li namontovat zařízení na odsávání či zachytávání prachu, dbejte, aby takové zařízení bylo namontováno a správně používáno. Při používání zařízení na odsávání prachu se snižuje nebezpečí vznikající v důsledku prachu.

h) Nenechte se zhýčkat falešným pocitem bezpečnosti a neopovrhujte bezpečnostními pravidly pro elektrická nářadí, i když jste po častém používání s elektrickým nářadím seznámeni. Nedbalé jednání může způsobit v zlomku sekundy těžká zranění.

4) POUŽÍVÁNÍ A OŠETŘOVÁNÍ ELEKTRICKÉHO NÁSTROJE:

a) Nepřetěžujte tento nástroj. Použijte pro svoji práci elektrické nářadí, určené pro tento účel. S vhodným elektrickým nástrojem pracujete v udaném výkonovém rozsahu lépe a bezpečněji.

b) Nepoužívejte žádné elektrické nářadí, jehož spínač je defektní. Elektrické nářadí, které se již nedá za-

anebo vypnout, je nebezpečné a musí být opravené.

c) Vytáhněte zástrčku ze zásuvky nebo vyjměte akumulátor předtím, než na přístroji provedete nastavení, vyměníte díly příslušenství nebo přístroj odložíte. Pomocí těchto opatření je zabráněno neúmyslnému spuštění elektrického nástroje.

d) Uložte nepoužívaný elektrický nástroj mimo dosahu dětí. Ne-přenechávejte používání tohoto nástroje osobám, které s tímto nástrojem nejsou obeznámené anebo tyto pokyny nečetly. Elek-trické nástroje jsou nebezpečné, když je používají nezkušené osoby.

e) Ošetřujte pečlivě tento elektrický nástroj. Kontrolujte, jestli pohyblivé dily bezvadně fungují a ne-váznou, jestli jsou části zlomené anebo natolik poškozené, že je funkce elektrického nástroje na- rušena. Nechte poškozené části před použitím nástroje opravit. Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích.

f) Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně za-seknou a lépe se vedou.

g) Používejte tento elektrický nástroj, jeho příslušenství, vložné nástroje atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a činnost, která se má vykonávat. Používání elektrického nástroje pro jiné účely, než pro které je určený, může vést k nebezpečným situacím.

h) Držadla a úchopné plochy udržujte v suchém a čistém stavu bez stop oleje či mastnoty.

Kluzká držadla a kluzké úchopné plochy neumožňují bezpečné ov-ládání a kontrolu elektrického nářadí v neočekávaných situacích.

5) POUŽITÍ A MANIPULACE S AKU-MULÁTOROVÝM PŘÍSTROJEMÍ

a) V elektrických nástrojích používejte pouze pro ně určené akumulátory. Použití jiných akumulátorů může vést k poraněním a k nebezpečí požáru.

b) Udržujte nepoužívané akumulátory vzdáleně od kancelářských sponek, mincí, klíčů, hřebíků, šroubů anebo jiných malých kovových předmětů, které by mohly zapříčinit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny anebo oheň.

c) Při nesprávném používání může z akumulátoru unikat tekutina. Vyvarujte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Když se tato tekutina dostane do očí, přídavně vyhledejte lékařskou pomoc. Uniknutá tekutina může vést k podrážděním pokožky anebo k popáleninám.

e) Nepoužívejte poškozené nebo modifikované akumulátory. Poškozené nebo modifikované akumulátory se mohou chovat nepředvídatelně a způsobit požár, výbuch nebo zranění.

f) Nevystavujte akumulátor ohni ani vysokým teplotám. Oheň nebo teploty nad 130°C mohou způsobit výbuch.

g) Dodržujte všechny pokyny pro nabíjení a nikdy nenabíjejte akumulátor ani akumulátoro-

Nesprávné nabíjení nebo nabíjení mimo povolený teplotní rozsah může zničit akumulátor a zvýšit nebezpečí požáru.

6) SERVIS

a) Svoje elektrické nářadí nechte opravit pouze kvalifikovaným odborným personálem a jenom pomocí originálních náhradních dílů. Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachována

b) Na poškozených akumulátorech nikdy neprovádějte údržbu. Veškerá údržba akumulátorů by měla být prováděna pouze výrobcem nebo autorizovanými servisními středisky.

Bezpečnostní pokyny pro frézování

Upozornění! Při frézování mohou vznikat zdraví škodlivé látky, které mohou být nebezpečné pro obsluhující osobu nebo osoby nacházející se v blízkosti. Zajistěte dobré větrání pracoviště. Vždy noste ochranné brýle a ochranu dýchacích cest. Připojte odsávání prachu.

S tímto přístrojem nesmějí být zpracovávány škodlivé materiály, jako je olovo, materiály s nátěrem na bázi olova nebo materiály s obsahem azbestu!

- Upevněte a zajistěte obrobek na stabilním podkladu pomocí sklíčidla nebo jiným způsobem. Budete-li obrobek přidržovat pouze rukou nebo proti tělu, je obrobek nestabilní, což může vést ke ztrátě kontroly.

CZ

• Přípustné otáčky používaného nářadí musí odpovídat alespoň hodnotě maximálních otáček udávaných na elektrickém nářadí. Příslušenství otáčející se rychlostí, která překračuje povolené otáčky, se může zničit.
• Frézy nebo jiné příslušenství musí přesně pasovat do upnutí nástroje (upínací pouzdro) elektrického nástroje. Upínací nástroje, které přesně nepasují do upnutí nástroje elektrického zařízení, se otáčí nerovnoměrně, silně vibrují a mohou způsobit ztrátu kontroly.
• Ujistěte se, že fréza je správně namontována. Fréza, která není správně namontována, se může během frézování zlomit, nebo být vymrštěna a způsobit zranění.
• Elektrické nářadí přibližujte k obrobku pouze v zapnutém stavu. Jinak hrozí nebezpečí zpětného rázu, když se používaný nástroj v obrobku zachytí.
• Nesahejte rukama do prostoru frézování a na frézu. Druhou rukou přidržujte horní rukojeť nebo kryt motoru. Držíte-li frézu oběma rukama, nemůže dojít k jejich zranění frézou.
• Nikdy nefrézujte přes kovové předměty, hřebíky nebo šrouby. Fréza se může poškodit nebo může začít intenzivněji vibrovat.
• Používejte vhodná vyhledávací zařízení, pomocí nichž vyhledáte skryté napájecí kabely, nebo konzultuje místní energetickou společnost. Při kontaktu s elektrickým vedením může dojít k úrazu elektrickým proudem nebo požáru, u plynového vedení pak k explozi. Při poškození vodovodního vedení může

dojít k poškození majetku nebo úrazu elektrickým proudem.

• Nepoužívejte tupé či poškozené nástroje. Kvůli tupým nebo poškozeným nástrojům může dojít k nekontrolovatelným situacím.
• Držte elektrické nářadí při práci oběma rukama a zajistěte bezpečný postoj. S elektrickým nářadím budete bezpečněji manipulovat oběma rukama.
• Před odložením nástroje počkejte, než se elektrický nástroj úplně zastaví. Používaný nástroj může uvíznout a způsobit, že nad elektrickým nástrojem ztratíte kontrolu.
• Nástroje ani obrobku se nedotý- kejte bezprostředně po provedení prací. Součásti mohou být ještě horké, a může proto dojít k popáleninám.
• Používejte pouze frézy se správným průměrem dříku a vhodné pro otáčky elektrického nástroje.
• Nepoužívejte příslušenství, které nebylo doporučeno společností PARKSIDE.

To může vést k úrazu elektrickým proudem nebo k požáru.

Zbývající rizika

I když toto elektrické nářadí obsluhujete v souladu s předpisy, stále existují zbývající rizika. V souvislosti s technologií a konstrukcí tohoto elektrického nářadí se mohou vyskytovat následující rizika:

a) zranění kvůli pohyblivým dílům;
b) poškození sluchu, pokud není nasazena vhodná ochrana sluchu;
c) poškození plic, nebudete-li nosit vhodnou ochranu dýchacích cest;
d) Zranění očí, nebude-li nošena žádná vhodná ochrana očí;

e) poškození zdraví plynoucí z vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není náležitě veden a udržován.

Varování! Toto elektrické nářadí vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností omezovat aktivní nebo pasivní lékařské implantáty. Pro snížení nebezpečí vážného nebo smrtelného zranění doporučujeme osobám s lékařskými implantáty před obsluhou stroje konzultovat implantát se svým lékařem a výrobcem.

Dodržujte bezpečnostní pokyny a pokyny k nabíjení a správnému použití, uvedené v návodu k obsluze Vašeho akumulátoru a Vaší nabíječky série PARKSIDE X 12 V TEAM. Podrobný popis procesu nabíjení a další informace naleznete v tomto samostatném návodu k obsluze.

Uvedení do provozu

Před zahájením práce na elektrickém nářadí vyjměte z nářadí akumulátor. Nebezpečí poranění!

Před zapnutím zařízení je nutné

• případně vyměňte upínací pouzdro
• připojte odsávání prachu,
• nasadte požadovanou frézu,
• nastavte hloubku frézy,
• případně namontujte paralelní doraz,
• upněte obrobek.
• vložte akumulátor

B Výměna upínacího pouzdra

Upínací kleštiny vhodné pro přístroj mohou pojmout frézy s průměrem stopky 6 mm resp. 8 mm.

Používejte pouze frézy s vhodným průměrem stopky, odpovídajícím zabudovaným upínacím kleštinám.

Používejte pouze frézy, které jsou vhodné pro počet otáček elektrického nářadí.

Všechny frézy dodávané 6dílné sady fréz jsou vybaveny osmimilimetrovou hřídelí frézy. U fréz se šestimilimetrovou hřídelí vyměňte upínací pouzdro.

1. Stiskněte aretaci vřetene (10) na boku přístroje a držte ji stisknutou.
2. Pomocí plochého klíče (A 19) odšroubujte prevlečnou matici (11).
3. Uvolněte aretaci vřetene (10).
4. Pomocí kleští sejměte upínací pouzdro 8 mm (12) a nasadte dodávané upínací pouzdro 6 mm (20). Slyšitelně zacvakne.
5. Převlečnou matici (8) opět volně našroubujte.

Převlečnou matici utahujte pouze s nasazenou frézou. Upínací pouzdro by se mohlo poškodit.

Montáž odsávacího adaptéru

Připojíte-li odsávání prachu, můžete omezit tvorbu prachu při práci. Odsávací adaptér (21) lze použít ve dvou polohách, także odsávání lze provádět zleva nebo zprava.

CZ

1. Odblokujte hrubé nastavení hloubky frézování otočením aretačního kolečka (16) proti směru hodinových ručiček asi o půl otáčky.
2. Stiskněte tlačítko (6) pro hrubé nastavení hloubky frézování a přidržte je stisknuté.
3. Nyní přesuňte pohonnou jednotku (5) úplně nahoru. Nyní je mezi pohonnou jednotkou (5) a základní deskou (9) maximální vzdálenost.
4. Uvolněte tlačítko (6).
5. Nasadte odsávací adaptér (21) do stávajících vybrání (13) v základní desce (9).
6. Odsávací adaptér (21) zajistěte jeho otočením ve směru hodinových ručiček až na doraz.
7. K odsávacímu adaptéru (21) připojte sací hadici odsávače prachu.

Odsávač prachu musí být vhodný pro obráběný materiál.

Použijte speciální odsávač, vzniká-li zdraví škodlivý prach.

Nasazení/výměna frézy

Při nasazování a výměně fréz noste ochranné rukavice, aby nedošlo k řezným zraněním a popáleninám.

1. Stiskněte aretaci vřetene (10) na boku přístroje a držte ji stisknutou.
2. Plochým klíčem (19) uvolněte převlečnou matici (11) tak, aby bylo možné nasadit frézu.
3. Uvolněte aretaci vřetene (10).

4. Požadovanou frézu zasuňte do již namontovaného upínacího pouzdra (12). Hřídel frézy musí být zasunuta alespoň 20 mm.

5. Plochým klíčem (19) utáhněte převlečnou matici (11) při stisknutém tlačitku aretace vřetene (10).

Převlečnou matici utahujte pouze s nasazenou frézou. Upínací pouzdro by se mohlo poškodit.

Montáž paralelního dorazu

1. Vyšroubujte oba stavěcí šrouby (15) na horní straně základní desky.
2. Nyní vložte paralelní doraz (22) do připraveného uchycení (14) na základní desce (9).
3. Zafixujte paralelní doraz do poža- dované polohy pomocí stavěcích šrou- bů (15).

Nastavení hloubky frézování

Hloubku frézování lze nas- tavit pouze na vypnutém přístroji.

1. Nasadte prístroj s vloženou frézou ke kraji obráběného obrobku, aby fréza měla prostor směrem dolů.
2. Odblokujte hrubé nastavení hloubky frézování otočením aretačního kolečka (16) proti směru hodinových ručiček asi o půl otáčky.
3. Stiskněte tlačítko (6) pro hrubé nastavení hloubky frézování a přidržte je stisknuté.
4. Nyní pohněte pohonnou jednotku (5) dolů nebo nahoru a zhruba nastavte požadovanou hloubku frézování.
5. Uvolněte tlačítko (6).
6. Provedte jemné seřízení pomocí otočného regulátoru (7), přičemž jedno úplné otočení odpovídá 1 mm:

-↓ ↑-

C 1mm(0.04")

Otočení doleva: větší frézovací hloubka.

Otočení doprava: menší frézovací hloubka.

1. Nastavte požadovanou hloubku frézování otáčením aretovacího kolečka (16) ve směru hodinových ručiček, až ucítíte odpor.

Doporučujeme vyzkoušet jemné na- stavení frézy zkušebním frézováním odpadového kusu.

Zajistěte jemné nastavení hloubky frézování zašroubováním zajišťovacího šroubu (8) ze spodní strany základní desky (9) do stavěcího kolečka (7) jemného nastavení hloubky frézování.

Vyjmutí/vložení akumulátoru

1. Pro vyjmutí akumulátoru (1) z přístroje stiskněte tlačítko pro odblokování (2) na akumulátoru a akumulátor vytáhněte.

2. Ke vložení akumulátoru (1) zasuňte akumulátor podél vodicí lišty do přístroje. Slyšitelně zaklapne.

Akumulátor vložte teprve tehdy, až když je akumulátorový nástroj úplně připraven k použití. Hrozí nebezpečí poranění!

Kontrola stavu nabití akumulátoru

Indikátor stavu nabití na přístroji signalizuje stav nabití akumulátoru (1).

- Stav nabití akumulátoru je signalizován rozsvícením příslušné LED (17), když je přístroj v provozu. K tomu podržte stisknutý zapínač.

červená-žlutá-zelená => akumulátor je zcela nabitý

červená-žlutá => akumulátor je nabitý circa do poloviny

rot => akumulátor je nutné dobít

Obsluha

Noste ochranu dýchacích cest (respirátor proti jemnému prachu třídy ochrany FFP2).

Při frézování nenoste rukavice.

Zapnutí a vypnutí

Dbejte na bezpečný postoj a přístroj držte pevně oběma rukama v dostatečné vzdálenosti od svého těla. Před zapnutím dbejte na to, aby se přístroj nedotýkal obrobku.

1. Ujistěte se, zda je akumulátor (1) vložen (viz „Vyjmutí/vložení akumulátoru“).

Zapnutí:

1. Stiskněte a podržte stisknutý zapínač/vypínač (18).

2. Posuňte zapínač/vypínač (18) nahoru tak, aby se na spínači objevilo „l”.

3. Pustte zapínač/vypínač (18).

CZ

Vypnutí:

1. Stiskněte a podržte stisknutý zapínač/vypínač.
2. Posuňte zapínač/vypínač (18) dolů tak, aby se na spínači objevilo „0“.
3. Pustte zapínač/vypínač (18).

Pokyny k práci

Frézování

Vždy frézujte v protipohybu. Zařízení se tak bude pohybovat proti směru otáčení frézy.

(a) (b)

Nikdy nefrézujte ve směru otáčení (ve stejném směru). Hrozí riziko nehody – zařízení se může vytrhnout z rukou.

• Používejte pouze frézy, jejichž udávané přípustné otáčky jsou alespoň tak vysoké, jako nejvyšší otáčky uvedené na zařízení.
  • Vždy používejte vhodné nástroje.
• Nepoužívejte tupé či poškozené nástroje a příslušenství.

• Ujistěte se, že fréza vyčnívá ze základní desky dole. Nepoškodťe tím obrobek ani jiné předměty.

• Upevněte obrobek bezpečně na pracovní plochu.

• Nasadte některou frézu.

• Nastavte požadovanou hloubku frézování

• Zapněte přístroj.

• Nasměrujte přístroj do obráběné oblasti.
• Držte přístroj při práci oběma rukama. Ujistěte se, že do oblasti pod pohonnou jednotkou (A 5) nesaháte prsty a frézujte rovnoměrným posuvem.

1. Vypněte zařízení.

Po vypnutí přístroje se fréza ještě nějakou dobu pohybuje. Nedotýkejte se pohybující se frézy a neodkládejte přístroj, dokud se fréza zcela nezastaví. Hrozí nebezpečí poranění!

Frézování hran a profilů

Při frézování hran a profilů bez paralelního dorazu je nutné frézu vybavit vodicím kopírovacím kroužkem (a).

1. Přiložte zapnuté zařízení na obrobek, až kopírovací kroužek přilne k obráběné hraně obrobku.
2. Vedte zařízení oběma rukama podél hrany obrobku. Nepoužívejte příliš silný tlak.

Frézování s paralelním dorazem

Pomocí paralelního dorazu můžete frézovat drážky a profily tím, že paralelní doraz vedete v předem nastavené vzdálenosti podél hrany obrobku.

Frézování v pevném materiálu je možné pouze v malých krocích (max. 1–2 mm hloubka řezu). Hluboké drážky je

nutné frézovat v několika průchodech.

1. Vložte paralelní doraz (22) do připraveného uchycení (14) na základní desce. Dotáhněte stavěcí šrouby (15).

2. Umístěte akumulátorovou vrchní frézu k okraji obrobku tak, aby fréza měla prostor směrem dolů.

3. Hloubku frézování nastavte na 1-2 mm a zafixujte ji.
4. Ujistěte se, že paralelní doraz (22) správně přiléhá k okraji obrobku.
5. Pomocí akumulátorové vrchní frézy začněte v malých krocích po 1-2 mm odebírat dřevo. Za tímto účelem vedte zapnutý přístroj podél hrany obrobku, přičemž je bočně přitlačujte k paralelnímu dorazu (22).

Paralelní doraz (22) funguje jako boční vodítko pro akumulátorovou vrchní frézu.

Neustále kontrolujte kolmost drážky.

1. Pro hlubší drážky opakujte kroky 4-5, až dosáhnete požadovaného výsledku.

Čištění/Údržba

Zajistěte provádění oprav a údržby, které nejsou popsány v tomto návodě, naším servisním střediskem. Používejte pouze originální díly. Nebezpečí poranění!

Před jakýmkoliv čištěním a údržbou a při přepravě vyjměte akumulátor z přístroje. V případě náhodného zapnutí přístroje hrozí nebezpečí poranění.

Při práci s frézou noste vždy ochranné rukavice, abyste se vyhnuli poraněním z důvodu pořezání.

Pravidelně provádějte následující čisticí a údržbářské práce. Tím je zaručeno dlouhé a spolehlivé užívání.

Čištění přístroje

Přístroj není dovoleno ostřikovat vodou ani pokládat do vody. Hrozí nebezpečí úrazu elektrickým proudem!

Nepoužívejte žádné čisticí prostředky, příp. rozpouštědla. Mohli byste přístroj nenapravitelně poškodit.

- Udržujte větrací štěrbinu, kryt motoru a držadla přístroje v čistotě. Použijte k tomu vlhký hadřík nebo kartáč.

Všeobecné údržbářské práce

• Před každým použitím zkontrolujte, zda přístroj nevykazuje viditelné nedostatky, jako uvolněné, opotřebované nebo poškozené díly.
• Uvolní-li se kulové ložisko (a) některé frézy, znovu jej utáhněte pomocí imbusového klíče.

Skladování

• Pred uskladněním přístroj vyčistěte.
• Přístroj uchovávejte na suchém místě chráněném proti prachu, a mimo dosah dětí.
• Frézy skladujte v dodávaném obalu. Vyhýbejte se kontaktu s jinými kovovými součástmi nebo břity frézy.

Likvidace/ochrana životního prostředí

Vyjměte akumulátor z přístroje a přístroj, akumulátor a obal odevzdejte k ekologické recyklaci.

Elektrické nástroje nepatří do domácího odpadu.

Směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ): Spotřebitelé jsou ze zákona povinni recyklovat elektrická a elektronická zařízení na konci jejich životnosti způsobem šetrným k životnímu prostředí.

Tímto způsobem je zajištěna recyklace šetrná k životnímu prostředí a šetřící zdroje.

Podle převodu do vnitrostátního práva můžete mít tyto možnosti:

• vrátit v prodejně,
• odevzdat na oficiálním sběrném místě,
• zaslat zpět výrobci/distributorovi.

Tento stav se netýká příslušenství starých přístrojů a pomocných prostředků bez elektrických součástí.

Akumulátor neodhazujte do domovního odpadu ani do ohně (nebezpečí exploze) či do vody.

Poškozené akumulátory mohou při úniku je- dovatých výparů či kapalin poškodit životní prostředí a zdraví osob.

Akumulátory zlikvidujte podle místních předpisů. Vadné nebo vybité akumulátory se musí recyklovat v souladu se směrnicí č. 2006/66/ES. Akumulátor odevzdejte na sběrném místě pro staré baterie, kde bude recyklován v souladu s předpisy na ochranu životního prostředí. V případě dotazů se obratte na místní organizaci pro likvidaci odpadů nebo na naše servisní centrum.

Akumulátory likvidujte ve vybitém stavu. Doporučujeme póly akumulátoru přelepit lepicí páskou, čímž zabráníte zkratu.

Náhradní díly/příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools.shop

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakýchkoliv dalších dotazů se obratte na servisní středisko / „Service-Center“ (viz strana 118).

Pol. Pol. Označení Č. artiklu.

Návod k Výkres

obsluze sestavení

A 11/12 31/32 Upínací pouzdro (8 mm) + převlečná matice 91105642

A 21 10 Odsávací adaptér 91105641

A 22 9 Paralelní doraz 91105640

A 24-29	6dílná frézovací sada	91104255
	(MAN / n=max. 35000 / HW)*
24	fréza na profily (25.0x12.0x8 / R 4 mm)**
25	zaoblovací fréza (22.0x11x8 / R 6.3 mm)**
26	fréza na drážky tvaru V (12.7x9.0x8 / ◀ 90°)**
27	fréza na drážky (12.0x20.0x8)**
28	fréza na drážky (6.0x20.0x8)**
29	fréza na vydutá zaoblení (22.0x13.x8 / R 6.3 mm)**

* MAN = přípustné pro ruční posuv.

n = max. otáčky (min-1) přípustné pro frézu.

HW = břity jsou z tvrzeného kovu.

** rozměry frézy (mm): Průměr frézy ∅ x délka rezné hlavy x průměr hřídele

R = poloměr profilu (mm)

= úhel drážky tvaru V

Hledání chyb

V případě nehody nebo provozní poruchy akumulátor ihned vyjměte z přístroje! Nedodržení může vést k pořezání.

Problém Možná příčina Odstranění chyb
Zařízení se neroz-běhne.	Vybitý akumulátor (1)	Nabijte akumulátor (1)(dodržujte samostatný návod k obsluze pro akumulátor a nabíječku)
	Akumulátor (1) není vložený	Vložte akumulátor (1)(dodržujte samostatný návod k obsluze pro akumulátor a nabíječku)
	Zapínač/vypínač (18) je vadný.	Oprava prostřednictvím zákaz-nického servisu
	Závada motoru
Motor se zpomalí a zastaví.	Přístroj je přetížen obrobkem.	Omezte tlak.
		Zvýšení otáček
		Obrobek je nevhodný.
Frézování neprobí-há rovně.	Paralelní doraz (22) není na-sazen	Montáz paralelního dorazu
Na frézovaném ob-robku jsou spálené stopy.	Příliš nízké otáčky Zvýšení otáček.
	Příliš velká nastavená hloubka frezy	Nastavení hloubky frézování
Okraje frézy se vy-trhávají, rýhy a nerovnosti ve frézování	Fréza je opotřebovaná nebo neostrá.	Vyměňte frézu.
	Břity frézy jsou poškozeny. Vyměňte frézu.
Prach není od-sáván.	Odsávač není zapnut.	Před frézováním zapněte odsávač.
	Odsávací hadice nebo odsáva-cí adaptér (21) jsou ucpány.	Odstraňte ucpání.

Záruka

Vážení zákazníci,

Na tento prístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva.

Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přísných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. kartáče), nebo poškození křehkých dílů.

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba.

Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.

Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 408294_2207).

- Číslo výrobku je uvedeno na typovém štítku.

- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na

CZ

vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů. Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu. Nepříjmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.

Service-Center

CZ Servis Česko Tel.: [phone] E-Mail: grizzly@lidl. IAN 408294_2207

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Všeobecnýpopis......120

Objem dodávky....120

Popis funkcie 120

Prehl'ad 120

Technické údaje......121

Časnabíjania 121

Bezpečnostné pokyny ......122

Symboly v návode 122

Symboly v návode 122

Všeobecné bezpečnostné

pokyny pre elektrické nástroje......122

Bezpečnostnépokynyprefrézovanie 126

Zyyškové riziká....127

Uvedenie do chodu .....127

Výmena upínacieho puzdra ..... 127

Montáž odsávacieho adaptéra ..... 128

Všeobecné údržbárske práce...... 132

Uskladnenie....132

Odstránenie/Ochrana

Servisná oprava ......134

• tvarová fréza ( ∅ 25 mm, R 4 mm)
• zaoblovacia-freza ( ∅ 22 mm, R 6,3 mm)
• V-drážkovacia fréza ( ∅ 12,7 mm, ◀ 90°)
• drážkovacia fréza ( ∅ 12 mm)
• drážkovacia fréza ( ∅ 6 mm)
• vydutá fréza ( ∅ 22 mm, R 6,3 mm)

Vybalte nástroj a skontrolujte, či je kompletný. Baliaci materiál zlikvidujte podla predpisov.

19 vidlicový klúč
20 upínacie puzdro 6 mm
21 adaptér odsávania
22 rovnobežný doraz
23 nabíjačka

(L_pA) ..... 66,8 dB, K_pA=3 dB Hladina akustického výkonu

(L_WA) .....77,8 dB; K_WA=3 dB Vibrácie (q.) .....2,031 m/s², K=1,5 m/s²

Teplota....max50°C Nabíjanie....4 - 40 °C

Prevádzka....-20 - 50 °C

Skladovanie 0 - 45 °C

Značky nebezpečenstva s údajmi k zabráneniu poškodení zdravia osôb v dôsledku zásahu elektrickým prúdom.

Prečítajte si návod na obsluhu.

Noste ochranu sluchu.

Noste ochranu očí.

Všeobecné bezpečnostné po- kyny pre elektrické nástroje

1) Bezpečnost pracoviska:

2) Elektrická bezpečnost:

3) Bezpečnost' osôb:

f) Udržujte rezné nástroje ostré

Bezpečnostné pokyny pre frézovanie

Predtým než náradie zapnete, musíte

Montáž odsávacieho adaptéra

Pri zakladaní a výmene fréz noste ochranné rukavice, aby ste zabránili porezaniam a popáleninám.

1. Zatlačte tlačidlo aretácie vretena (10) naboku prístroja a podržte ho stlačené.
2. S vidlicovým klúčom (19) uvolnite prevlečnú maticu (11) natolko, aby ste mohli založit frézu.
3. Uvolnite tlačidlo aretácie vretena (10).
4. Zasuňte požadovanú frézu do už namontovaného upínacieho puzdra (12). Stopka frézy sa musí zasunút'aspoň 20 mm.
5. Dotiahnite prevlečnú maticu (11) pri stlačenom tlačidle aretácie vretena (10) s vidlicovým klúčom (19).

Potom dotiahnite prevlečnú maticu so založenou frézou. Upínacie puzdro sa môže poškodit'.

1. Stlačte vypínač zap/vyp (18) podržte ho stlačený.

2. Posuňte vypínač zap/vyp tak, aby sa na spínači

3. Pustite vypínač zap/vyp

Vypnutie:

1. Stlačte vypínač zap/vyp stlačený.

2. Posuňte vypínač zap/vyp tak, aby sa na spínači

3. Pustite vypínač zap/vyp

Pokyny pre prácu

Frézovanie

Frézujte vždy proti smeru posuvu: Pritom sa náradie pohybuje proti smeru otáčania frézy.

(a) (b)

Pri práci s frézami noste ochranné rukavice, aby ste zabránili rezným poraneniam.

Nasledovné čistenie a údržbárske práce vykonávajte pravidelne. Tým sa zaručí dlhé a spolahlivé používanie.

Čistenie

Všeobecné údržbárske práce

Pol. Pol. Označenie Č. Artiklu Návod na Nákresy obsluhu explózií

A 11/12 31/32 Upínacie puzdro (8 mm) + prevlečná matica 91105642

A 21 10 Adaptér odsávania 91105641

A 22 9 Rovnobežný doraz 91105640

A 24-29	6-dielna frézovacia súprava	91104255
	(MAN / n=max. 35000 / HW)*
24	tvarová fréza (25.0x12.0x8 / R 4 mm)**
25	zaoblovacia-freza (22.0x11x8 / R 6.3 mm)**
26	V-drážkovacia fréza (12.7x9.0x8 / < 90°)**
27	drážkovacia fréza (12.0x20.0x8)**
28	drážkovacia fréza (6.0x20.0x8)**
29	vydutá fréza (22.0x13.x8 / R 6.3 mm)**

Broj okretaja u praznom hodu

n_0 19000 min ^-1

Promjer glodalice......maks. 36 mm

Broj okretaja glodalice n maks. 35000 min ^1

Prihvatnik alata....6 mm/8 mm

Težina (bez baterije) m ...... oko 1,1 kg

Potvrzujeme tímto, že konstrukceAku horní frézka s akumulátoremkonstrukční řady POFA 12 B3Pořadové číslo000001 - 042000odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení:
EN 62841-1:2015 • EN 62841-2-17:2017EN IEC 55014-1:2021 • EN IEC 55014-2:2021 • EN IEC 63000:2018
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim,GERMANY30.01.2023		Christian FrankOsoba zplnomocněnák sestavení dokumentace

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
