GEBRUIKSAANWIJZING DTC 3/25 ZEISS

Nem de veiligheldinstructies en wetteijke informatie in acht. Deze zich ook beschikbaar op: www.zeiss.com/hunting/manuals

GEBRUKSAANWJZING

De producten van het merk ZEISS kenmerken zich door hun voortreffelijk opitsche prestaties, een precieze Werkerung en een langte levendsuur. Neem de volgende gebruksaanwijzing in acht zodal u uw warmtebeeldijkoter optimaal kunt gebruiken en deze u vele jaren betrouwbaar van dienst is.

Leveromvang

	Product Bestelnr.		Leveromvang
ZEISS DTC	3/38 527031		DTC 3/38 of DTC 3/25 warmtbeeldijkierBeschemdeksel objektiefOculairbeschemingTasOptiek-reinigingsdoekjeUSB-kabelSnelgidsVeiligheidsinstruktiesGarantiekaartEULA-document
ZEISS DTC	3/25 527030

Accuplaatsen/verwijderen

Het ZEISS Warmtebeeldkijer is uitgerust met een opiaadbare accu. Deze kan niet worden verwijderd.

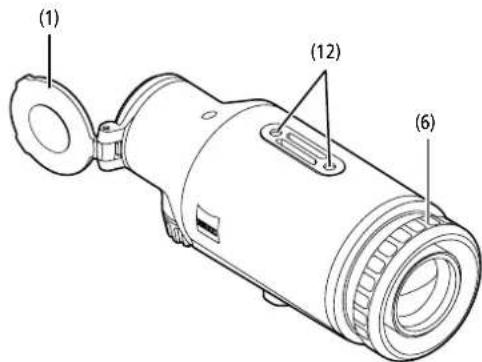

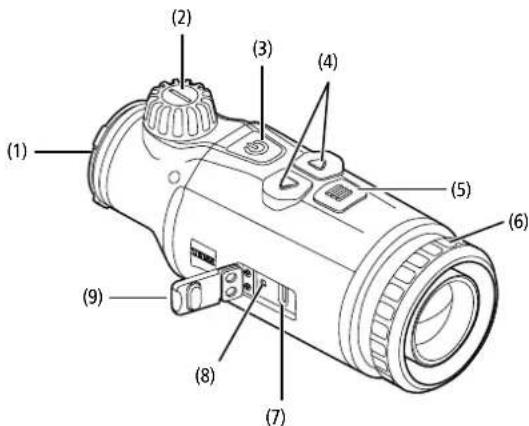

Warmtebeeldkijker aanbrengen

Om het optische apparaat aan te brengen, bijv. op een richtkijker, heeft u een adapter nodig.

Om de schroefdraad voor de bevestiging van de adapter bloot te leggen, draai u de tegenring (6) zo ver moogelijk met de wijzers van de klok mee in de richting van de warmtebeeldkijker. Draai uw externe adapter met de wijzers van de klok mee vast op het apparaat. Zet de verbinding vast door de legrenring (6) legen de wijzers van de klok inaar de externe adapter toe te draaien. Neem ook de bevestigingsinstrumenties bij adapter in acht.

Aanwijzing: Controller de wettelijk en regionale voorschriften in uw land voordat u de ZEISS DTC 3 in combinatie met een doeloptiek gebruikt.

TECHNISCHE SPECIFICATIONS DTC 3/38 DTC 3/25

Optiek
Brandpuntsafstand 38 mm / F1.0 25 mm / F1.0
Type objectief Germanium
Reikwijde	m (object 1,8 m x 0,6 m)	1.950	1.300
	yd (object 2 yd x 0,7 yd)	(2.130)	(1.420)
Gezeichnetveld in m bij 100 m	m	12,3	18,4
(gezeichnetveld in ft bij 100 yd)	(ft)	(36,9)	(55,2)
Gezeichnetveld in grade (horizontal x vertical) ° 7 x 5 10,5 x 7,9
Optische vergrotting 1
Maximale beeldafstelling X op 100 m	cm	± 205	± 307
(maximale beeldafstelling X op 100 yd)	(ft)	(6,7)	(10,1)
Maximale beeldafstelling Y op 100 m	cm	± 154	± 230
(maximale beeldafstelling Y op 100 yd)	(ft)	(5,1)	(7,5)
Verstelling per klik op 100 m	cm	1,6	2,4
(verbstelling per klik op 100 yd)	(in)	(0,58)	(0,86)
Sensor
Resolutie sensor	px		384 x 288
Pixelafstand sensor μm
Beeldfrequentie	Hz		50
Display
Resolutie display	px		1.024 x 768
Displaytype			AMOLED
Elektronica
Interfaces			USB: laden
			Bluetooth: geveensoverdrecht
Accu			Lithium-ion
Accuduur	h		10
Externe spanningsvoorziening(niet bij levering inbegren)			5 V/2 A (USB)
Verbinding met andere apparaten			ZEISS Hunting app, bluetooth
Algemeen
Beschermingsgraad			IP65 / IP67 (beschermd gegen zware regenval)
Bedriiftstemperatuurbereik	°C (°F)		-10 / +50 (+14 / +122)
Longte x bredte x hoogte	mm (in)	164 x 60 x 65 (6,5 x 2,4 x 2,6)	150 x 60 x 65 (5,9 x 2,4 x 2,6)
Gewicht	g (oz)	650 (22,9)	560 (19,8)

Onder voorbehoud van wijzigingen in uitvoerig en leveringsomvang ten behoeve van de technische ontwikkeling.

In-/uitschakelen

Het apparata worden ingeschakeld door de aan/uit-knop (3) lang (ca. 1,5 seconden) ingedrukt te houden. Door de aan/uit-knop (3) nogmaals langer in te drukken schakteh het apparata wat er uit.

Aanwijz: De aan/uit-knop (3) moet worden ingedrukt tot het UIT-symbool op het display verschijnt. Pas dan kan de aan/uit-knop (3) worden losgelaten en schakelt het apparaatuit. Als de aan/uit-knop (3) worden losgelaten voordat het UIT-symbool worden weergegeven, schakelt het apparaat Niet uit, maar waar de stand-bymodus.

Stand-bymodus

Door de aan/uit-knok (3) kort in te drukken, schakte het apparaat in de standbymodus. Door de aan/ait-knok (3) opniewu kort in te drukken, schakte het apparaat veer in de waarmemingsmodus.

Om de accu verder te sparen en de looptijd te verlengen, beschikt de ZEISS DTC 3 over een ingebouwde bewegingssensor en de optie Smart Standby. Deze detecte automatisch de positie van de warmtebeeldkijk en activeert de stand-bymodus bij een zijdelingse helling van 45^ of een neer- of opwaartse helling van 70^ . Zodra de warmtebeeldkijk斤 weer in die normale stand staat, schakelt het apparaat automatisch terug maar de waarnemingsstand. U kunt deleze functie uitschakenen in het menu onder "Smart Standby".

Kalibratie

Het apparataan kan automatisms (Auto Calibration = On) of handmatig (Auto Calibration = Off) worden gekalibreerd. Dit kan ingesteld worden in het hoofdmenu of met de rechtter pijlottoets (4) in de waarnemingsmodus.

In de automatische modus voert het apparaat automatisch een kalibratie uit door het sluiten en openen van een interne sluiter, indien dat nodig is. Er is een zacht kikkend geluid te haren. In deze modus heeft u bovendien de möglichkeid om de kalibratie handmatig uit te voeren. Druk op de rechtter pijltoets (4). Het apparaat activeert de sluiter en kalibrreeit zichelf. Nu is het apparaat voor gegalibreerd.

Om een handmatige, stille kalibratie uit te voeren, schakelt u erst in de waarmemingsmodus over maar de handmatige modus door lang op de rechter pijtoets (4) te drukken. Om te kalibreren, het objektief afdekken en dan kort op de rechter pijtoets (4) drukken.

Aanwijzing: Dek het objctief alotijd af bij het uitvoeren van een handmatige kalibratie. Anders kan de sensor Niet goed worden gekalbreerd en za het beeld verslechteren, bijvoorbeeld spookbEEKden. Als u lijdens de handmatige kalibratie vergeet het objctief af te dekken, herhaal dan de kalibrateprocedure met een afgeckt objectief.

Waarnemingsmodus

Door de focuss-draaiknop (2) te draaien, stelt u de scene scherp.

Kleurmodi

De scene kan in vier verschillende kleurmodi worden weergegeven. Om de waarnemingsmodus te wijzigen, drukt u kort op de menuknoop (5). Bij een wijziging wordt de geseleteerde modus gesturrende ca. 2 seconden als tekst op het display weergegeven. De volgende kleurmodi zin beschikhaar:

• White Hot: koude gebieden worden Zwart en warne gebieden wit weergegeven.
  Black Hot: koude gebieden worden wit en warme gebieden zwart weergegeven.
  Red Hot: koute gebieden worden Zwart en warme gebieden wit weergegeven. Bovendien worden de warmste gebieden geel tot rood weergegeven.
  Rainbow: een kleurrij kleurenpalet toont koute gebieden zwart tot blauw en warme gebieden geel tot wit.

Menu

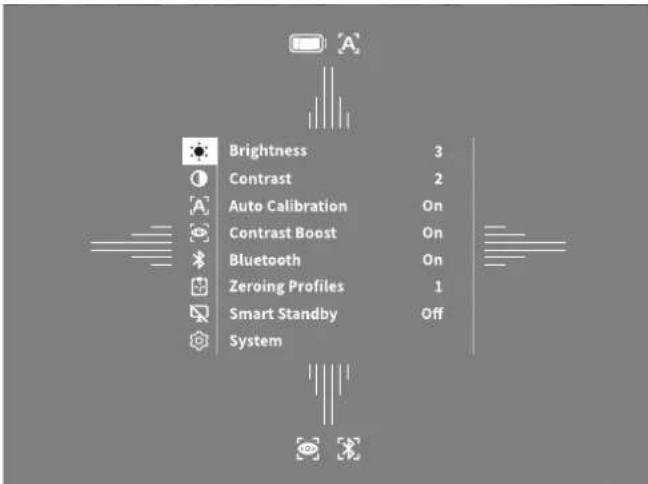

Door de menuknap (5) lang ingedrukt te houden, worden het hoofdmenu op het display weergegeven. De volgende keuzemogelijkkheden zijn beschikkaar in het hoofdmenu:

• Brightness: Stel hier de helderheid van het display in. U kunt kiezen uit vierhelderheidsniveaua. Op niveau 1 is de helderheid het laagst. Op niveau 4 is dehelderheid het hoogst.
• Contrast: Pas hier het contrast van de scene aan. U kunt kieken uit vier contrastniveau. Op niveau 1 is het contrast het laagst. Op niveau 4 is het contrast het hoogst.
• Auto Calibration: Stel hier de handmatige (Auto Calibration = Off) of automatische kalibratie (Auto Calibration = On) in.
  Contrast Boost: Activee deze modus voor een beter zich bij hoge luchtvochtighde of mistr.
• Bluetooth: Activeer (Bluetooth = On) of deactivier (Bluetooth = Off) bluetooth. Als bluetooth ingeschakel is, kan het apparaat verborden worden met uw smartphone en de app.
  Zeroing Profiles 1-4: Kies het nulsteijprofiel dat u heeft gemaakt voor de richtrijkder die opDat moment gebruikt.
  Smart Standby: Activeer (Smart Standby = On) of deactiveer (Smart Standby = Off) de automatische stand-bymodus.
  System: Pas hier systeemrelevante instelleningen aan, oijv. voor nulstellellen, taal of fabrieksreset.

Met de pijtoetsen (4) en de menuknap (5) kan door het hoofdmenu worden genavigeerd. Druk op de rechter pijtoets (4) om ornaag te scrollen. Druk op de linker pijtoets (4) om omhoog te scrollen.

Door kort op de menuknap (5) te drukken, selecteert u een menupunt. Zo gaat u waar het submenu. Configureer de instellenen met de pijtoetsen (4).

Door kort op de menuknoop (5) te drukken, bevestigt u de keuze en keert u terug maar het hoofdmenu.

Door de menuknap (5) lang ingedrukt te houden, verlaat u het hoofdmenu en keert u terug waar de waarnemingsmodus.

Contrast-boost

De contrast-boost besteht u de mogelijkheid om het beeld bij hoge luchtvochtigkeit of mist better weer te geven. Deze functie accentuert de randen, zodiai structuren beter herkend kunden worden.

Om de contrast-boost op uw aparait te activeren, selekteert u in het hoorfdmenu "Contrast Boost". Kies verrolgens "On" of "Off". Door de menuknap (5) kort in te druknen, bevestigt u de selectie.

Aanwijzing: Wij adviseren deze modus alleen bij bovenvermelde omstandigheden te gebruiken en de modus bij normale omstandigheden te deactiveren.

Nulstelprofiel 1-4

Er kuren tot vier verschilnde nuistelprofielen op uw apparata worden opgeslagen. Om het profiel te wisselen, kiest u in het hoofdmenu "Zeroing Profiles 1-4". Kies het gewenste profiel en bevestig de keuze door koort op de menuknp (5) te drukken.

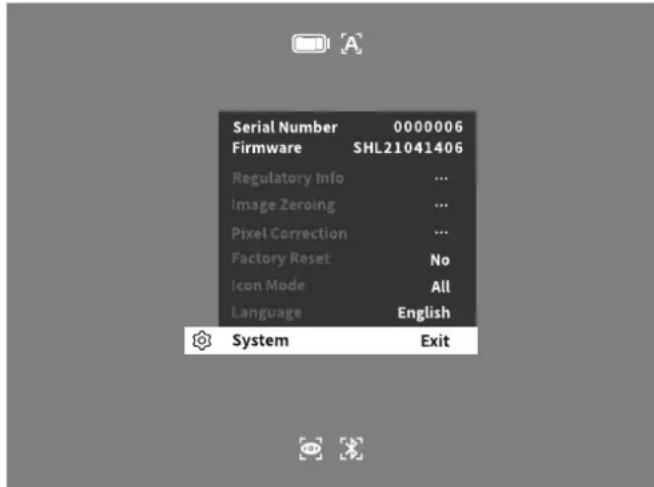

System

In het submenu "System" staan de volgende keuzemogelijkheden ter beschikking:

Regulatory Info: Hier vindt u informatie over de gebruike licenties en informatie over de regelgeving.
- Image Zeroing: Hier stelt u de warmtebeeldkijker zo af dat deze precies op uw richtkijker past.
Pixel Correction: Verwijder defecte pixels voor een perfect gezichtsveld.
Factory Reset: Voer een fabrieksreset uit om het apparaat terug te zetten aan de fabrieksinstelleningen. Hierbij worden ook alle instelingen gewist die op het apparaat waren opgeslagen.

Aanwijzing: Als u een fabrieksreset utvoert, worden alle nulstelprofielen gewist. Voer de fabrieksreset alleenuit als u alle instellen op de ZEISS DTC 3 wilt wissen.

• Icon Mode: Kies hoeveel pictogrammen er op uw display moeten verschijnen.
  Language: Selecteer hier een menutaal.

U kunt bovendien de volgende informatie bekijken:

Serial Number: Hier wordt het serienummer van uw apparaat weergegeven.
Firmware: Hier wordt de huidige firmwareversie weergegeven.

Doellijn-correctie

Om het gekoen nulstelprofiel in te stellen, kiest u "Systeme" in het hoofdmenu. Ga waar "Image Zeroing" en start de nulstelprocedure door kort op de menuknoop (5) te drukken. Ste de X-as in: Druk op de linker pijtoets (4) voor min en op de rechter pijtoets (4) voor plus. Telkens wanner u op de knop drukt, verschuift het beeld in de overeenkomstige richting: bij 25 mm brandpuntsafstand met 2,4 cm op

100 m, bij 38 mm brandpuntsafstand met 1,6 cm op 100 m. Bevestig de instelling door kort op de menuknop (5) te drukken. Pas de instellenen voor de Y-as nu op dezeilde manier aan. Schakelussen deinstilling voor de X- en Y-as door kort op de menuknop (5) te drukken.

Om de trefpuntcorrectie uit te voeren, beweegt u het beeld tegengesteld aan derichting waar in u de afwijking hebt ontdek, d.w.z.:

• trefpunt te ver maar links: correctie maar rechts
• trefpunt te ver maar rechts: correctie�aar links
• trefpunt te verarpaan onderen: correctieaar boven
• trefpunt te ver maar boven: correctie� anderen

Om de instellenen op te slaan, houdt u de menuknap (5) ingedrukt. Bevestig de vraag of u de kalibratie wilt opstaan of verwperden door kort op de menuknap (5) te drukken.

Om een reeds opgesiagen nulstelprofiel te wijzigien, kiest u "Systeem" in het hoofdmenu. GaervoLgsnarr "Image Zeroing". Druk kort op de menuknp (5) om de nulstelprocedure opnuew te starten. Ga te work zoals hiervoor beschreiben.

Orn de instelleningen op te slaan, houdt u de menuknap (5) ingedrukt. Bevestig de vraag of u de kalibratie wilt opslaan of verwperpen door kort op de menuknap (5) te drukken.

Aanwijzig: Er worden alsigt het geselecteerde profil gewijzigd.

Eenvoudige nulstelmodus

De ZEISS Hunting App niedt u een nulstelwizzard voor het nulstellellen. Gaaar het menupunt "Zeroing Profiles" in de app en voer de afwijkingen in t.o.v. de afstand van de betreffende as. Het apparaat voert de kalibratie dan automatischuit. Meer informatie vindt u direct in de ZEISS Hunting app.

Pixelcorrectie

Als afzonderijike pixelsuitvallen, kunt u ze hierlokalisieren en de foutrcorrigeren.

Om de correctie te
starten, kiest u in het hoofdmenu "Systeen". Gaaar "Pixel Correction" en start de correctie door kot op de menuknoop (5) te drukken. Er verschijnt een dradenkruis, hiermee moet u de betreffende pixel vastleggen. Voor eernauwkeurigere detectie

wordt het gebied rond het dradenkruis in een extra venster vergroot weergegeven Stel de X-as in: Druk op de linker pijtoets (4) voor min en op de rechter pijtoets (4) voor plus. Elke ker als u op de toets drukt, sprint u een pixel verder. Om meerere pixels vooruit te springen, houdt u de pijtoets (4) longer ingedrukt. Bevestig de instelling door kort op de menuknop (5) te drukken. Pas de instelleningen voor de Y-as nu op bezelfde manier aan. Schakelussen de instelling voor de X- en Y-as door kort op de menuknop (5) te drukken.

Or de instellenen op te slaan, houdt u de menuknap (5) ingedrukt. Bevestig de vraag of u de kalibratie wilt opslaan of verwerpen door kort op de menuknap (5) te drukken.

Reset fabrieksinstellungen

Om de fabrieksinstellungen le reseiten, seleetee u in het hoofdmenu "System". Ga verwolgens naar "Factory Reset". Selecteer "Yes" en bevestig de selectie. Er volgt een twede veilghieldsvraag die ook met: "Yes"要去en bevestigd.

Aanwijzing: Als u een fabrieksreset UITvoert, worden alle nulstelprofielen gewist. Voer de fabrieksreset alleenuit als u alle instelleningen op de ZEISS DTC 3 wilt wisen.

Aanwijzing: Voor een succesvolle reset van de instellenen要去 het apparaat opnieuw worden opgestart.

Icon-modus

De ZEISS DTC 3 biedt u de möglichkeit om verschillende pictogrammen op het display wee ter geven: batterijpictogram, kaloriatemodus, bluetooth, contrast-boost. Om de pictogrammenmodus in te stellen, kiest u "Icon Mode" in het systeemmenu. Kies volvogens:tussen de volgende modi en bevestig uw keuze door kort op de menuknoop (5) te drukken.

None: Er worden geen pictogrammen weergegeven.
Bat:Alleen het batterijsymbol met het huidige laadniveau wordt getoond.
All:Alle pictogrammen worden weergegeven.

Persoonlijke gegevens bij het afvoeren of doorgeven van uw ZEISS-apparaat

Voordat u het apparaat aan iemand anders geeft, voert u de functie "Fabrieksreset"uit om deze geveens te wissen. Daarna controlet er u of uw geveens daadwerkeijk gewest zich. Zo beschermit u uw privacy en geveens.

Meewerken aan de veiligheid van het apparaat

Wij verzoen u acte f me te werken, om de IT-beveiliging van uw apparaat te beschemen door de ZISS Hunting App te gebruiken en neue firmware-updates te installereren zodra deze beschikbaar�.

Firmware-update

Een firmware-update kan worden uitgevoerd met behulp van de ZEISS Hunting app. Volg hiervoord de instructies in de ZEISS Hunting app.

Aanwijzing: Als u een update start via de ZEISS Hunting app, moet u dit om veiligheidsredenen nogmaals bevestigen op het apparaat.

Aanwijzing: Zorg ervoor dat het apparaat hebelaal oogeladen is voordat u de firmware gaat bijwerken. Schakel de stroom Niet uitijdens de update, omdat dit het apparaat kan beschaden.

LED-status

Aanwijzig: De LED bevindt zich onder de afdekking voor de USB-laadbus.

Laadtoestand LED-kleur LED-status

Laadt Niet -

Laact Niet (lage laadtoestand) Rood Knipperend

Laadt Rood Constant

Laadt (volledig opgeladen) Groen Constant

ZEISS Hunting app

Installer de ZEISS Hunting App op uw smartphone en open de app. Om verbinding le maken met de warmtebeeldijkjer, activerui u bluetooth op uw warmtebeeldijkjer en volgt u de stappen die in de app worden getoond. Met de app kurz u instellenen aanpassen, de ZEISS DTC 3 op afstand bedielen en de vereenvoudige nulstelmodus gebruiken. Een meer gedetailleerde beschrijving hierover vindt u in de helpfunctie van de app.

Apparaat opladen

Laad het apparaat via de USB-aansluiting (7) op, zodra de accu leeg is. Hiervoor opert u erst de rubberen afdekking aan de zijkant van het apparaat (9). Het laadniveau van de accu wordt links bovenaan op het display aangegeven. Bij een laag laadniveau wordt de weergave op het display rood. Als het apparaat wordt geladen, brandt de LED (8) bij in- en uitgeschakelde toestand rood. Als de accu helemaal opgeladen is, brandt de LED (8) groen.

Beschermdeksel van objectief verrangen

Om het objectiefdeksel (1) te verrangen, maakt u het voorste gedeelte van het objectiefdeksel los door het tegen de wijzers van de klok in te draaien. Schroef het objectiefdeksel er helemaal af. Schroef verwolgens het neue objctiefdeksel er weer op.

USB-afdekking verrangen

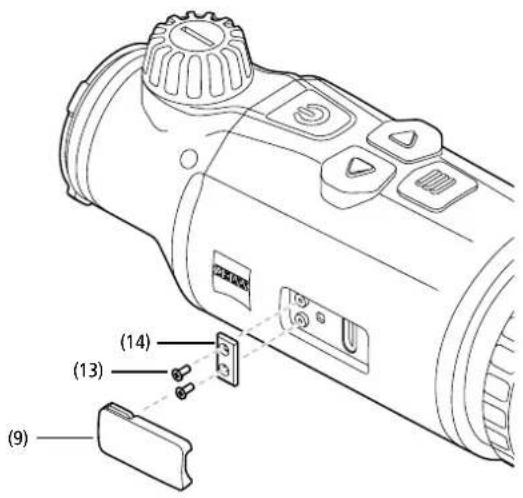

Orn de USB-afdekking (9) le verrangen, draai t de schroeven (13) los met een schroevendraaier. Verwijder het bevestigingsplaatje (14) en de defecte USB-afdekking (9). Plaat s de nieuwe USB-afdekking (9) en het bevestigingsplaatje (14). Draai de schroeven (13) vast met een schroevendraaier.

Adapter

Aan de onderijde van het apparaat bevinden zich twee schroefdraadaansluitingen M5 (12). Hierop kurz u een adapter op bevestigen, bijvoorbeeld en picatinny-rail.

Verzorging en onderhoud van het apparatus

Grove vuiddeeljtes (bijv. zand) op de lens Niet eraf vegen, maar vegblazen of met een fijn pensiteit verwonden! Vingeraforruken kannen na eenijdie het lensoppersvlak aantasten. De lensoppersvlaken kannen envooudig worden gereinig door te bewasemen en met een schoon reinigingsdoekje na te wrijven. Tegen de met name in de tropen möglichke schimmelaanslag op de lens helpt een droog opbergen en een goede ventilatie van de buitenste lensvlakken. Uw warmtebeeldijk'er haeft geen verdere speciale zorg nodig.

Software-updates

In het kader van de wettelijkke garantie (2aar vanaf de risico-overdracht van de goederen - volgens de Duitse wetgeving) stellen wij updates ter beschikkingslen om gebreken to verhelpen. Meestal hebben updates betrekking op voiligheidsrelevante aspecten of het verhelpen van functionele beperkingen, maar bieden aan die nuwe softwarefuncties. Voorzover de beschikbaarstelling van nuwe functies noodzakelijk is om voiligheidsaspecten te verhelpen, vomt dit darüber geen aanssprak op neue functies als zodenig.

Wij proberen uiteraard om u ook na het verstreijken van de wettelijkke garantietermijn de nodige verdere updates te geven. Hierop bestaatECHTER geen aanspraak.

Foutoplossing

FoutMogelijk oorzaken Oplossing
Het apparaat start nicht. De accu is leeg. Laad het apparaat op.
	Er is geen voldoende externe stroomvoorziening. Controller de externe stroomvoorziening.
Het apparaat worden nicht opgeladen.	De USB-kabel is Niet goed aangesloten op het apparaat.	Haal de USB-kabel uit het stopcontact en controller of de stekker en de bus onbeschadigd zijn en vrij van vuil.
Het beeld is onduidelijk.Het beeld heefl strepen.Dechtergrund is Niet homogen.	Het apparaat要去opnieuw worden gekalibreerd. Voer de kalibratieprocedure uit volgens de instructies.
Het beeld is Niet scherp.	De contrast-boost is ondanks normale omstandigheden geactiveerd.	Deactiveer de contrast-boost.
Het beeld is te donker. De holderheid van het scherm is te laag ingesteld. Pas de holderheid van het scherm aan.
Het beeld op het display is vlak. Het contrast is te laag ingesteld. Pas het contrast aan.
De beeldkwaliteit is slecht.Het detectiebereik is te kort.	Slechte weersomstandigheden konnen nadelige gevolgen hebben (bijv. zware sneeuwval, regen, mist, enz.).

Verzorging en onderhoud van de accu

Om de levensduur van de batterij te verlengen, moet u de volgende punten in acht

nemen:

Berg het apparaat alleen op bij temperaturen lussen 0 en 35^
Vermijd het apparaat op te slaan met een geheel opgeladen accu.
Vermijd dat de accu van het apparaat helemaal leeg raakt.

Klantenservice en garantie

Als u vragen heb't over de service of de garantievoorwaarden wilt

downloaden, bezoek dan onze website:

Voor service-aanvragen of een Gratis exemplaar van de garantievoorwaarden die van toepassing zich voor uw regio kut u contact opnemen met:

ZEISS Customer Service

Zeiss Sports Optics GmbH

Gioelstr.3-5,35576 Wetzlar,Germany

Telefoon: [phone]

E-mail: [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products

Adres van de fabrikant

Carl Zeiss AG

Carl-Zeiss-StraBe 22

D-73447 Oberkochen

www.zeiss.com/nature en www.zeiss.com/hunting

Onder voorbehoud van wijzigingen in uitvoering en leveringsomvang ten behoeve van de technische ontwikkeling. Geen aansprakelijkheid voor vergissingen en drukfouten.

Bij het gebruik van de warmtebeeldkijker worden personsgegevens verwerkt.

Onze informatatie over de gegevensbescherming en de verwerking van

personsgegevens vindt u in ons downloadcentrum:
