GEBRUIKSAANWIJZING SFL 8x50 ZEISS
Per alte domande, rivolgersi a:
ZEISS Customer Service
Carl Zeiss Sports Optics GmbH
Gloeistr. 3-5, 35576 Wetzlar, Germania
Telefono +498009347733
E-mail consumerproducts@zeiss.com
ZEISS Customer Service USA
Carl Zeiss SBE, LLC
Consumer Products

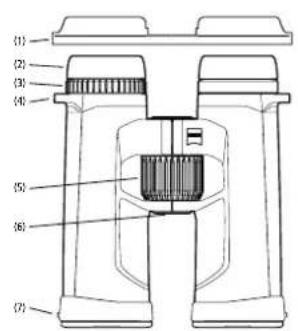

- Beschemkap oculair
- Oogschelpen
- Dioptricorrectie
4.Draagriemogen - FOCUSSEERWiel
- Ingang voor staatiefadapter 1/4"
7 Beschermkap objectief
Afb. 3
Afb. 4
Afb.6Afb.5
Afb. 10
GEBRUIKSAANWIJZING
Hartelijk gefeliciteerd met uw nuwe SFL3 verrekijker van ZEISS. Geniet van de indrukwiekende weergave van naturegtrouwe beelden met een extreem groete helderheid en een uiterst fijnwe weergave van details.
De producten van het merk ZEISS kenmerken zich door hun voortreffelijkke optische prestaties, precieze verworking en lango levensduur. Neem deze gebruiksaanwijzing inocht zodat u uw product optimal kunget gebruiken en het u vele jaren betrouwbaar dient.
Neem de veiligheidsinstructies in acht. Deze vindt u ook online op:
Product Bestelnummer Inhoud van de levering
| 8 x 30 52 30 23 Verrekijker | Beschermkap oculair |
| 10 x 30 52 30 24 | Beschermkap objektief Draagriem |
| 8 x 40 52 40 23 | Draagtas incl. draagriem Reinigungsdoekje lens Quick Guide Veligheidsinstrumentes |
| 10 x 40 52 40 24 |
AANPASSEN AAN DE OOGAFSTAND (PUPILAFSTAND)
Knik de beiden halten van de verrekijker om de middenas gegen elkaar, tot de afstand van beide oculairs overeenkomt met de afstandussen uogen. Zo bereikt u het voor u ogen optimale beeld. De optima oogafstand is pas bereekt als u bij het observeren met beide oogen door de verrekijker gen rond beeel krijgt (afb. 2).
SCHERPTE INSTELLEN

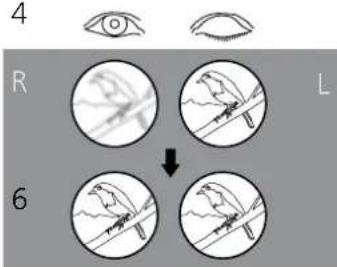

De verrekijker heeft een focusserwiel en een wili voor de dioptriecorrectie. Voor het instellen sluit u het rechtseroog en stelt u met het focusserwiel het beeld van de linkerheft van de verrekijker scherp in (afb. 3). Sluit verzolgens het linkeroog en stel - indien nodig - de beeldscherpte van de rechtschelt van de verrekijker met de dioptriecorrectie bij (afb. 4). De dioptriecorrectie heeft een schaal met +1 en -1 en heeft een indexpunt voor de orientatie. Onthoud uw personlijke instelling, dan kunt u bijijdere verwiekijker uw eigen dioptriecorrectie snel instellen.

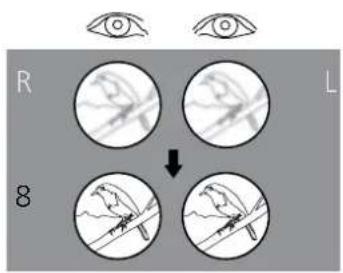

Bedien voor de verdere instelling van de beeldscherpte op verschillende afstanden alleen nog het focusseerwiel (afb. 5).
Let op: Gebruik.altijd hetzelfde object om beide beelden scherp in te stellen!
INSTellenVAN DE OOGSCHELPEN, OBSERVEREN MET EN ZONDER BRIL
Gebruik bij het observeren zonder bril het apparaat met uitgedraide oogschelen. Hiervoordwen de oogaeschellen (afb. 6) met een draai gegen de klok inaar boven gedraaid tot de bovenste vergrendeling (afb. 6 -punt A).
De oogschelen kunnen in vier posities vergrendeld worden: in de onderste en de bovenste en twee tussenposities. Door deze instelmogelijkheden kan de afstand van het eog tot de instelruimte van de pupil individuel gevarieerd worden voor iedere gebruiker.
Voor het observeren met een bril worden de oogschelen met een draai (met de klok mee) maar onderen gedraaid, tot deze zich in de onderste positie vergrendelt (afb. 6 - punt B).
Let op: Als u de oogschellen in uitgedraide positie verder gegen de klok in draait, kuren ze los gaan zitten. Dit is de bedoeling, die De oogschellen reinigen en verwangen'.
DE OOGSCHELPEN REINIGEN EN VERVANGEN
De oogschelen konnen voor verrangng of reiniging volledig van de verrekijker afgeschroefd worden. Draai de oogschelen zoals in afb.6 tot de bovenste vergrendelingspositie uen in dezelfde richting via het schroefdraad verdter, tot de oogschelen er helemaal af zich.
Na de reiniging of de vervanging van de oogschelen draait u deze compleet met de klok mee aan het oculair vast (zie ook het gedeelte 'Instellen van de oogschelenpen, observeren met en zonder bril'). Door een lichte ruk met de klok mee vergrendelt het schroefdraad van de oogschelen in de laagste positie. Vervolgens kut u, zaals gewoonlijk, de door u gewenste afstandussen oog en oculair met de verschillende vergrendelingsposities instellen.
AANBRENGEN VAN DRAAGRIEM EN DE BESCHERMKAP

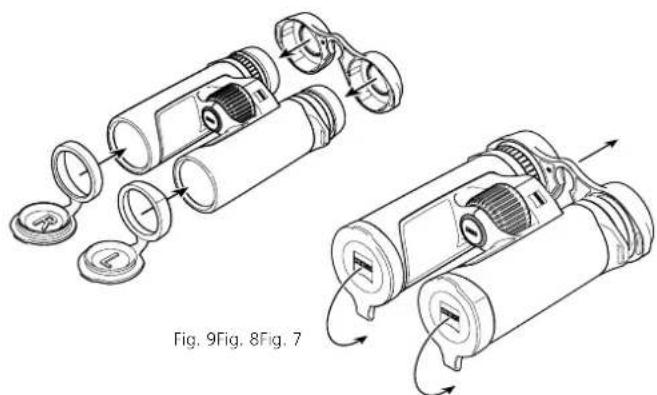

De draagriem, de beschemkap van het oculair en de beschemkap van het objectionf bevinden zich in de verpakking. De beschemkap van het oculair worden, zoals in afb. 7, met de draagriem door de draagriemogen aan de verrekijker bevestigd.
Stel de riem op de gewenste lenghte in (afb. 8). Ga op de tegenoverliggende zijde van het oculair opdezelfde wijze te werk. De beschemkap van het oculair kan desgewenst ook slechts aan een zijde aangebracht worden.
De beschemkappen van het objectief zich gemarkeerd met 'L' voor links en 'R' voorchts en worden respectievelijk op de linker en rechterbuis bevestigd (afb. 9).
GEBRUK VAN DE BESCHERMKAPPEN VAN HET OCULAIR EN HET OBJECTTIEF
De beschemerkap van het ocular wird op de oogschelen bevestig (afb. 9). U kunt hier bij de door u gewenste uittreepulifstand zo honden. Verwijder voor gebruik de kap van de verrekijker (afb. 10).
De beschemkap van het objectief kan na het aanbrengen permanent op de verrekijker bijjen en hoeft voor gebruik alleen omhoog te worden geklapt (afb. 10).
AANBRENGEN VAN STATIEFADAPTERS
De verwiekijkers uit de série ZEISS SFL konnen samen met de ZEISS staatiefadapters 1/4" of de ZEISS Binofix Universalstatiefadapters op ieder gangbaar fotostatief bevestig worden.
De bestelnummers van ZEISS statieven en statiefadapters en overige accessoires vindt u in hoofdstuk 'Accessoires voor ZEISS SFL'.
ONDERHOUD
De verrekijker is voorzien van de ZEISS LotuTec coating. De efectieve beschermlaag voor de lensoppervlakken vermindert duidelijk de verwilling van de lens door een bijzonder glad oppervlak en een daarmee verbonden sterk afstotend efect. Alle vormen van verontreinigingen hechten minder en kuren sneller, eenvoudiger en zonder strepen worden verwijderd. Bovendien is de LotuTec coating bestand tegen beschadiging en slijtage.
Veeg grove deeltjes vuil op de lenzen (bijv. zand) Niet af, maar blaas deze er liever af, of gebruik waar voor een fijn penseel. Vingerafdrukken kannen na een lijde het lensoppervlak aanasten. De lensoppervlakken kannen eenvoudig worden gereinigdo door te bewasemen en met een schoon reinigingsdockje na te wrijven. Tegen de, met name in de tropen, maybe schimmelaanslag op de lens helpt het droog opbergen en een goede ventilatie van de buitenste lensvlakken. Uw ZEISS SFL verrekijker heeft verdier geen bijzonder onderhoud nodig.
Verontreiniging van het rubber en de behuizing kan meestal met warm water, een katoenen dock enicht wrijven worden verwijderd.
ACCESSIONS VOOR ZEISS SFL
Accessoires liin niet bij de levering inbegrepen
KLANTENSERVICE, RESERVEONDERDELEN EN GARANTIE
Als u vragen—hebt over de service of de reserveonderdelen, of als u de garantievoorwaarden wilt downloaden, bezoek dan once website:
Voor overige vragen kunt u contact opnemen met:
ZEISS Customer Service
Carl Zeiss Sports Optics GmbH
Gloelstr.3-5,35576Wetzlar,Duitsland
Telefoon +49 800 934 77 33
E-mail consumerproducts@zeiss.com
ZEISS Customer Service USA
Carl Zeiss SBE, LLC
Consumer Products
1050 Worldwide Blvd
| 8x30 10x30 | |||
| Vergrotting 8 10 | |||
| Effectieve diameter objctief mm 30 30 | |||
| Diameter uittredepupil mm 3,75 3 | |||
| Schemergetal 15,5 17,3 | |||
| Zichtveld | m/1000 m(ft/1000 yds) | 142(426) | 120(360) |
| Subjectieve beeldhoek | ° 63 65 | ||
| Instellingsgrens dichtbij m (ft) 1,5 (4,9) 1,5 (4,9) | |||
| Dioptrie-instelbereik dpt ±4±4 | |||
| Uittreepupilaifstand mm 18 18 | |||
| Pupilaifstand mm 54-74 | 54-74 | ||
| Prismasystem | Schmidt-Pechan | Schmidt-Pechan | |
| Coating | T* | T* | |
| Stikslofvilling | √1√1 | ||
| Waterdichtheid | mbar | 400 400 | |
| Gebruiktemperatuur | °C(°F) | -20/+55(-4/+131) | -20/+55(-4/+131) |
| Lenght | mm (in) | 120 (4,7) | 120 (4,7) |
| Breede bij pupilaifstand van 65 mm | mm (in) | 107 (4,2) | 107 (4,2) |
| Gewicht | g (oz) | 460 (16,2) | 460 (16,2) |
| 8x40 10x40 | |||
| Vergrotting 8 10 | |||
| Effectieve diameter objctief mm 40 40 | |||
| Diameter uittredcpupil mm 5 4 | |||
| Schemergetal 17,9 20 | |||
| Zichtveld | m/1000 m(ft/1000 yds) | 140(420) | 115(345) |
| Subjectieve beeldhoek | °60 62 | ||
| Instellingsgrns dichtbij m (ft) 1,5 (4,9) 1,5 (4,9) | |||
| Dioptrie-instelbereik dpt +4 ± 4 | |||
| Uittredcpupilafstand mm 18 18 | |||
| Pupilafstand mm 52-74 | 52-74 | ||
| Prismasystem | Schmidt-Pechan | Schmidt-Pechan | |
| Coating | T* | T* | |
| Stikstofvilling | √1 | ||
| Waterdichtheid | mbar | 400 400 | |
| Gebruilktemperatuur | °C(°F) | -20/+55(-4/+131) | -20/+55(-4/+131) |
| Lenght | mm (in) | 144 (5,7) | 144 (5,7) |
| Breedte bij pupilafstand van 65 mm | mm (in) | 114 (4,5) | 114 (4,5) |
| Gewicht | g (oz) | 640 (22,6) | 640 (22,6) |
Onder voorbehoud van wijzigingen in uitvoerig en leveringsomvang ten behoeve van de technische ontwikkeling.
ZEISS SFL
Brugsvejledning
Fig.1 Fig.2
DELENES BETEGNELSE
- Okulardaeksel
2.0jestykker - Dioptrudriging
- Baeerem-øjer
- Fokuseringsjul
- Graenseflade til stativadapter 1/4
- Objektivdaksel
Fig. 3
L
D.
Fig. 4
R
图
Fig.6Fig.5
Fig.9Fig.8Fig.7
Fig. 10
