MANUALE UTENTE SFL 8x50 ZEISS

Fig.1 Fig.2

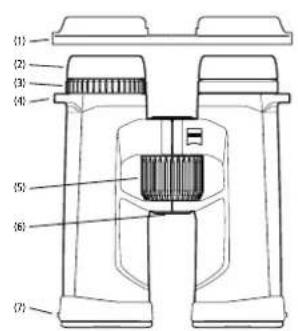

COMPONENTI DEL SISTEMA

1. Coperchio di protezione oculare
2. Conchiglie oculari
3. Regolazione diottrica
4. Occhielli della tracolla
5.Rotella per la messa a fuoco
6. Interfaccia per adattatore per troppicde 1/4"
7. Coperchio di protezione dell'obiettivo

Fig. 3
L

R
Fig. 4

R
图

A
Fig.6Fig.5

Fig. 10

ISTRUZIONI PER L'USO

Complimenti per avere scelto il binocolo ZEISS SFL. Con la sua riproduzione straordinamente naturale delle immagini, si distinguhe per l'estrema luminosa e la massima precisione dei dettagli.

I prodotti a marchio ZEISS sono caratterizzati da eccelleni prestazioni ottiche, lavorazione precisa e lunga durata. Atteneri alle seguenti istruzioni per utilizzato al meglio il prodotto, affinché rimanga un compagno affidavitabile per molti anni a venire.

Attenersi alle avwertenze di sicurezza, reperibili.
anche su:

ProdottoNumero d'ordine Elementi compresi nella fornitura

8 x 30 52 30 23 Binocolo
	Caperchio di protezione oculare
10 x 30 52 30 24	Caperchio di protezione dell'obiettivo
	Tracolla
8 x 40 52 40 23	Borsa comprensiva di trabolla
	Panno per pulizia delle ottiche
10 x 40 52 40 24	Guida rapida
	Awertenze di sicurezza

REGOLAZIONE DELLA DISTANZA INTERPUPILLARE

Fare oscillare le due metà del binocolo attorno all'asse centrale dell'apparecchio finché la distanza tra i due oculari corrisponde a quella tra i propri occhi. Questo consente di ottenere la visione ottimale. Per visione ottimale si intende la formazione di un'immagine circolare quando si osserva con entrambi gli occhi atraverso il binocolo (Fig. 2).

REGOLAZIONE DELLA NITIDEZZA DELL'IMMAGINE

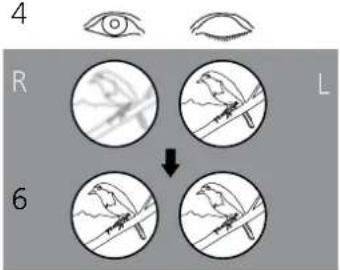

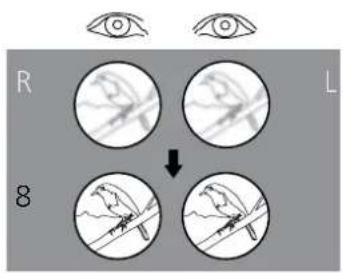

Il binocolo è dotato di una rotella per la messa a fuoco e di una rotella per compensazione diottrica. Chidore l'occhio destro e ruotare la rotella per la messa a fuoco fino a Vedere nitida l'imagine nella meta sinistra del binocolo (Fig. 3). Chidere quindi l'occhio sinistro e, se necessario, regolare la nitricezza dell'imagine nella meta destra del binocolo con la compensazione diottrica (Fig. 4). La regolazione diottrica prevede una scalca contrassegnata dai simboli "+" e" e ha un arresto in posizione zero. Prendendo NOTE dei propri valori, è possible regolare rapidamente la compensazione diottrica personale su qualsi Binocolo.

In seguito, per mettere a fuoco a distanze diverse occorra quando soit azionare la rotella per la messa a fuoco (Fig. 5).

Nota: usare sempre lo stesso oggetto perMETTERE a fuoco entrambe le immaginil!

PREPARAZIONE DELLE CONCHIGLIE OCLULARI, OBSERVAZIONE CON E SENZA OCCHIALI

Per l'osservazione senza occhiali, usare l'apparecchio con le conciglique oculari estratte. A tale scopo, roturate le conciglique oculari (Fig. 6) in senso antiorario verso l'alto per estrale rimo alla posizione d'arresto superiore (Fig. 6 - illustrazione A).

Le conchiglie aculari possono essere fissate in quattro posizioni: in basso, in alto e in due positizioni intermedie. Ciò permette di impostare la distanza dell'occhio alla pupilla d'uscita e quindi di effettuire una regolazione personale per gli utilizzatore

Per l'osservazione con gli occhiali, ruotare le conchiglie oculari (in senso orario) verso il basso, fino a portarle nella posizione inferiore (Fig. 6 - Ilustrazione B).

Note: quando le conchiglio oculari sono estratte, se vengono ruotate ulterioramente in senso antiorario,ippo staccarsi. Questa caratteristica è prevista, si veda "Pulizia e sostituzione delle conchiglio oculari".

PULIZIA E SOSTITUZIONE DELLE CONCHIGLIE OCULARI

Le conchiglie oculari possono essere svitate dal binocolo per la sostuzione o la pulizia. Estrarre le conchiglie oculari ruotandole, come raffiguatur in Fig. 6, fatto allo scatto superiore e continuando a rotare nella stessa direzione或者其他 la fillettatura, fino a quando sono Completely svitate.

Dopo la pulizia o la sottomazione delle conchiglie oculari, ruotare in senso orario per farle rientare completamente nell'oculare (si veda anche la sezione "Preparazione delle conchiglie oculari, osservazione con e sanza occhiali"). Con una lieve pressione in senso orario, la fillettatura delle conchiglie oculari scatta in sede nella posizione inferiore. In seguito è possible regolare come di consueto la distanza desiderata fra l'occhio e l'oculare mediate le tacche.

APPLICAZIONE DELLA TRACOLLA E DEL COPERCHIO DI PROTEZIONE

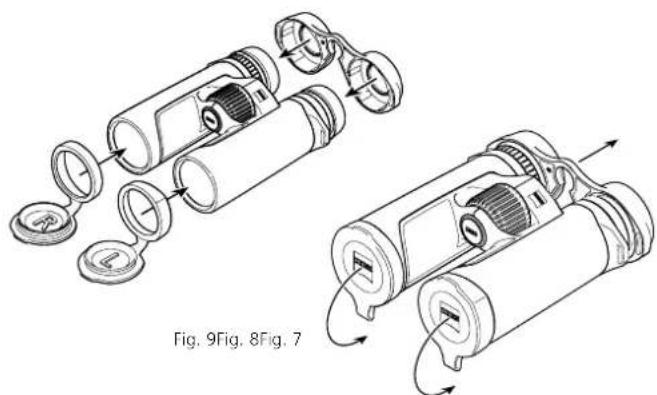

La confezione contiene la tracolla, il coperchio di protezione oculare e i coperchi di protezione degli obiettivi. Fissare il coperchio di protezione oculare sul binocolo con la tracolla facendola passare atraverso gli apposti occhielli, come illustrato in Fig. 7.

É possiblere regolare la lunghezza della tracolla allungandola o accorciandola (Fig. 8). Se necessario, sull'alto lato del coperchio di protezione oculare procedere con la stessa sequenza. A proprioia discrezione, il coperchio di protezione oculare PUB èssere infilato anche solo su di un lato.

I coperchi di protezione degli obiettivi sono contrassegnati con una "L" aindicare la sinistra e con una R" aindicare la destra e vanno applicati ai rispetti tubi (Fig. 9).

UTILIZZO DEI COPERCHI DI PROTEZIONE OCURALE E DI PROTEZIONE DELL'OBIETTIVO

Il coperchio di protezione oculare va posto sulle conchiglie oculari (Fig. 9). A tale scopo si cui lo continuere la distance pupilla d'uscita desiderata. Togliere il coperchio prima di usare il binocolo (Fig. 10).

Una volta fissati, i coperchi di protezione degli obietti possono restare montati in modo permanente e dovranno solo essere aperti prima dell'utilizzo del binocolo (Fig. 10).

MONTAGGIO DEGLI ADATTATORI PER TREPPIEDE

1 binocoli della seriese ZEISS SFL possono essere fissati a qualiasi streppiede fotografico di uso comune mediana l'adattatore per treppiede ZEISS 1/4" o ZEISS Binofix Universal.

Il numero d'ordine dei treppiedi, degli adattatori per treppiedi e di altri accessori ZEISS sono significati nel capitolo "Accessori per ZEISS SFL".

PULIZIA E MANUTENZIONE

Il binocolo è provvisto dello speciale rivestimento ZEISS LotuTec. Lo strato protetttivo presente sulle lenti ha una superficie molto liscia con un forte effetto antiaderente, efficace per ridurre sensibilmente la possibilità di trattenere impurità. Tutti tipi d'impurità tenderanno quindi ad aderire meno e sare più facile rimuoverli in modo rapido, con semplicità e essere lasciare striature. Il rivestimento LotuTec è resistente e antiabrasivo.

Se sulles lenti sono presenti delle particelle grossolane di sporcizia (ad es. granelli di sabbia), non rimuoverle strofinando, ma soffarle via o utilizzare un pennello fine. Col passare del tempo, eventuali impronte possono corredere le superfici delle lenti. Il modo più simplicite per pulire le superfici delle lenti consiste nell'alitare su之意 e quindi strofinare delicatamente con un panno per strumenti ottici pulito. Per evitare l'eventuale formazione di muffa sul dispositorio ottico, soprattutto ai tropici, si raccomanda di conservarlo in un ambiente asciutto, assicurando una buona acrazione delle superfici esterne della lente. Il binocolo ZEISS SFL non necessita di altre cure particolare.

Eventuale sporcizia presente sulle parti in gomma possono in generere essere rimosse con acqua tiepida, un panno di cotone e un leggero sfregamento.

ACCESSORI PER ZEISS SFL

Gli accesso non sono compresi nela forniture.

ASSISTENZA CLIENTI, RICAMBI E GARANZIA

Per domande sull'assistenza o sui ricambi o per scaricare le condizioni di garanzia, visitare il site web:

	8x30 10x30
Ingrandimento 8 10
Diametro effettivo obiettivo mm 30 30
Diametro pupilla d'uscita mm 3,75 3
Valore crepuscolare 15,5 17,3
Campo visivo	m/1000 m(ft/1000 yds)	142(426)	120(360)
Angolo visuale soggettivo	° 63 65
Limite primi piani m (ft) 1,5 (4,9) 1,5 (4,9)
Campo regolazione diottrica dpt ±4±4
Distanza pupilla d'uscita	mm 18 18
Distanza interpuopillare mm 54-74	54-74
Sistema prismatico		Schmidt-Pechan	Schmidt-Pechan
Trattamento		T*	T*
Riempimento di azoto		√ √
Impermeabilità	mbar	400	400
Temperatura d'esercizio	°C(°F)	-20/+55(-4/+131)	-20/+55(-4/+131)
Lunghezza	mm (in)	120 (4,7)	120 (4,7)
Larghezza con distance interpuopillare di 65 mm	mm (in)	107 (4,2)	107 (4,2)
Peso	g (oz)	460 (16,2)	460 (16,2)

	8x40 10x40
Ingrandimento 8 10
Diametro effettivo obiettivo mm 40 40
Diametro pupilla d'uscita mm 5 4
Valore crepuscolare 17,9 20
Campo visivo	m/1000 m(ft/1000 yds)	140(420)	115(345)
Angolo visuale soggettivo	° 60 62
Limite primi piani m (ft) 1,5 (4,9) 1,5 (4,9)
Campo regolazione diottrica dpt +4±4
Distanza pupilla d'uscita	mm 18 18
Distanza interupullare mm 52-74	52-74
Sistema prismatico		Schmidt-Pechan	Schmidt-Pechan
Trattamento		T*	T*
Riempimento di azoto		√1
Impermeabilità	mbar	400	400
Temperatura d'esercizio	°C(°F)	-20/+55(-4/+131)	-20/+55(-4/+131)
Lunghezza	mm (in)	144 (5,7)	144 (5,7)
Larghezza con distance interupullare di 65 mm	mm (in)	114 (4,5)	114 (4,5)
Peso	g (oz)	640 (22,6)	640 (22,6)

Con riserva di eventuali modifiche al design e alla fornitura necessarie per l'ulterioriore sviluppo tecnico del prodotto.
