MODE D'EMPLOI SFL 8x50 ZEISS
Manuel d'utilisation
Fig.1 Fig.2

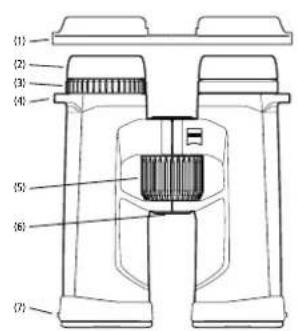

DÉSIGNATION DES COMPOSANTS
- Cache de protection des oculaires
- Bonnettes d'oculaire
- Molette de compensation dioptrique
- Points d'attache de la courroie de transport
- Molette de mise au point
- Interface pour l'adaptateur de trèpied 1/4"
- Cache-objectif
Fig. 3
Fig. 4
Fig.6Fig.5
Fig. 10
MODE D'EMPLOI
Nous you remercions d'avoir choisi les jumelles Sfle de ZEISS.Profitez d'une experience exceptionnelle en decouvant des images fideles a l'original, extremelement lumineuses et avec un rendu des detalls tres fin.
Les produits ZEISS se distinguent par des performances optiques hors du commun, une finition impeccable et une longue durée de vie. Veuillez respecter les instructions du moyen mode d'emploi pour vous assurer d'utiliser votre produit de manière optimale. Au fil des ans, il s'imposera comme le compagnon idéal de vos sorties.
Veuillez respecter les consignes de sécurité que vous trouvrez sur :
Produit Referenc Contenu de livreaison
| 8 x 30 52 30 23 Jumelles | Cache de protection des ocûlaires |
| 10 x 30 52 30 24 | Cache-objectif |
| Courrole de transport | |
| 8 x 40 52 40 23 | Sacoche de transport avec courroie de transport |
| Chiffon de nettoyage pour optiques | |
| 10 x 40 52 40 24 | Guide rapide |
| Consignes de sécurité |
RéGLAGE DE L'ÉCART INTERPUPILLAIRE
Ajustez l'écartement des tubes de vos jumelles par rapport à l'axe central jusqu'à ce que la distance entre les deux oculaires corresponde à l'écart entre vos deux yeux. C'est ainsi que vous obtiendarez une image optimale, parfaitement adaptée à vos yeux. L'écart interpupillaire optimal est atteint lorsque vous voyagez, en regardant avec les deux yeux, une seule image circulaire à travers vos jumelles (Fig. 2).
RéGLAGE DE LA NETTÉTE

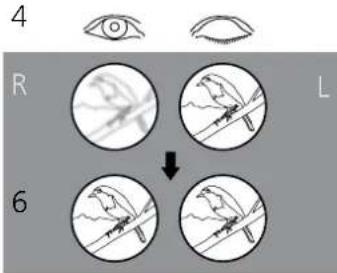

Les jumelles sont dotées d'une molette de mise au point et d'une molette de compensation dioptrique. Pour le réglage, fermez l'ceil droit et réglez la nettable de l'image du tube gauche avec la molette de mise au point (Fig. 3). Fermez ensuite l'ceil gauche et réglez, si nécessaire, la nettable de l'image du tube droit à l'aide de la molette de compensation dioptrique (Fig. 4). Le réglage de la compensation dioptrique s'effectue sur une échelle graduée « + » et « - » d'un point de repère pour réference. Notez-vous réglage personnel pour pouvoir rapidement procéder à la compensation dioptrique sur autres jumelles.

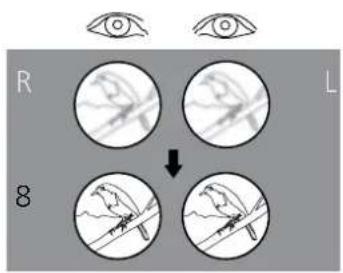

Pour régier la nette sur d'autres distances, il suffira alors d'actionner la molette de mise au point (Fig. 5).
Remarque: utilisez toujours le meme objet pour regler la nette de des deux images!
RéGLAGE DES BONNETTES D'OCULAIRE, OBSERVATION AVEC ET SANS LUNETTES
Lors de I'observation sans lunettes, déployez les bonnettes. Pour ce faire, dévissez les bonnettes d'oculaire (Fig. 6) dans le sens inverse des aiguilles d'une montre, jusqu'à la position la plus haute (Fig. 6 - Schéma A), si nécessaire.
Les bonnettes peuvent être enclenchées dans quatre positions : position basse, haute et deux positions intermédiaires. Ces options permettent d'ajuster l'écartement des yeux à la pupille de sortie et de personneliser ainsi les réglages de l'appareil à son utilisateur.
Pour l'observation avec des lunettes, vissez les bonnettes (dans le sens des aiguilles d'une montre) jusqu'à la position la plus basse (Fig. 6 - Schéma B).
Remarque : les bonnettes d'oculaire peuvent se detacher en continuant à les dévisser dans le sens inverse des aiguilles d'une montre en position déployée. Cette fonctionnelle est intentionnelle. Pour plus d'informations à ce sujet, veuillus consulter la section « Nettoyage et remplacement des bonnettes d'oculaire »
NETTOYAGE ET REMPLACEMENT DES BONNETTES D'OCULAIRE
Pour leur remplacement ou leur nettoyage, les bonnettes d'oculaire peuvent etre complètement devisees des jumelles. Devisez les bonnettes comme indique a la Fig. 6, jusqu'à atteindre la position la plus haute, continuez à les tourner dans le même sens de rotation jusqu'à ce qu'elles se detachent.
Après le nettoyage ou le remplacement des bonnettes, revissez-les complètement dans le sens des aiguilles d'une montre sur l'oculaire (voir également la section « Réglage des bonnettes d'oculaire, observation avec et sans lunettes »). D'un léger à-coup dans le sens des aiguilles d'une montre, le filtrage des bonnettes d'oculaire s'enclenché dans la position la plus basse. Vous pourrez ensuite, à l'aide des différents niveaux de réglage, ajuster à votre guise la distance séparant votre oeil de l'oculaire.
MISE EN PLACE DE LA COURIOE DE TRANSPORT ET DES CACHES DE PROTECTION

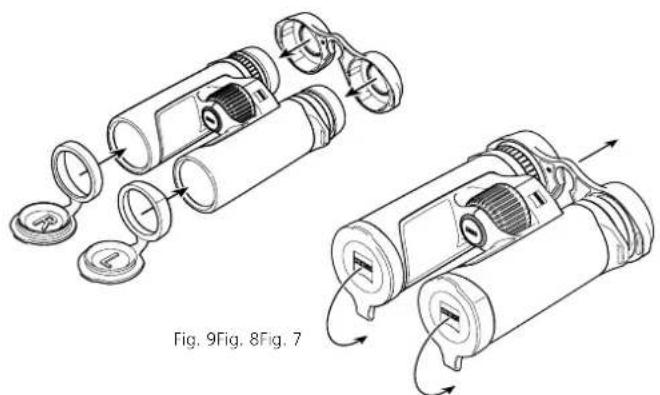

La couroie de transport, le cache de protection des oculaires et les cache-objectifs sont fournis avec les jumelles. Comme illustré à la Fig. 7, le cache de protection des oculaires se fixe aux jumelles au niveau des points d'attache de la couroie de transport.
La courroie peut être régée à la longueur voulue en la serrant ou la desserrant (Fig. 8). Si nécessaire, procédez de la même manière de l'autre côté du cache de protection des oculaires. Le cache de protection des oculaires peut également être accroché d'un seul côté uniquement.
Les cache-objectifs sont dotés de repère « L » pour la gauche et « R » pour la droite, et s'installent respectivement sur les tubes gauche et droit (Fig. 9).
UTILISATION DU CACHE DE PROTECTION DES Oculaires ET DES CACHEOBJECTIFS
Le cache de protection des oculaires se place sur les bonnettes d'oculaire (Fig. 9). Il permet également de conserver l'ecart entre les pupils de sortie de votre choix. Avant l'utilisation des jumelles, retirez le cache (Fig 10).
Les cache-objectifs peuvent rester en permanence sur les jumelles après leur installation et il suffit alors de les ouvrir avant l'utilisation (Fig. 10).
INSTALLATION D'ADAPTATEURS DE TRÉPIED
Les jumelles de la gamme SFL de ZEISS peuvent ete fixees sur n'importe quel triepied pour apparelles photo usuels, grace a I'adaptateur de triepied 1/4" ou au support universel Binofix de ZEISS.
Les nombres de commande des trépiés et des adaptateurs des trépiés de ZEISS, ainsi que des autres accessoires, sont répertoriés au chapitre « Accessories pour ZEISS SFL »
MAINTENANCE ET ENTRETIEN
Les jumelles sont dotées du revêtement ZEISS LotuTec. Cette couche de protection efficace pour lentilles leur confère une surface particulièrement lisse, à l'effet hydrophobe saissistant, pour une résistance à l'encrassement optiale. Les impuretés adhérent moins et, le cas échéant, peuvent être éliminéesrapidement, facilement et sans laisser de trace. Le revêtement LotuTec est également résistant et insensible à l'abrasion.
Au besoin, pour déloger de grosses particules de saleté des lentilles (du sable, par exemple), ne les essuyez pas avec un chiffon : soufflez dessus ou utilisez un pinceau couple. À la longue, les traces de doiguits peuvent détériorer la surface des lentilles. Le plus simple est de souffier sur les lentilles pour les embuer, puis de les essuyer avec un chiffon de nettoyage spécial pour optiques. Pour prévenir la formation de moississes, dans les pays tropicaux notamment, les jumelles doivent être conservées au sec, dans un endroit garantissant la bonne aération de la surface extérieure des lentibles. Vos jumelles ZEISS SFL ne nécessitant aucun autre entretien particulier.
Le caoutchouc et le boitier se nettoient dans la plupart des cas en frottant légrement avec un chiffon en coton et de l'eau tiède.
ACCESSIONS POUR ZEISS SFL
Accessoires non inclus dans la vieaison.
SERVICE APRÈS-VENTE, PIEÇES DETACHÉES ET GARANTIE
Pour toute question sur le S.A.V. ou les pièces détachées, ou pour télécharger nos conditions de garantie, veuillez consulter notre site Web :
Pour toute autre question, veuilles contacter:
ZEISS Customer Service
Carl Zeiss Sports Optics GmbH
Gioelstr.3-5,35576 Wetzlar,Alemagne
Telephone +49 800 934 77 33
E-mail consumerproducts@zeiss.com
ZEISS Customer Service USA
Carl Zeiss SBE, LLC
Consumer Products
1050WorldwideBhd
Hebron, KY 41048-8632, Etats-Unis
Telephone +1-800-441-3005
E-mail consumerservice.cop.us@zeiss.com
| 8x3010x30 | |||
| Grossissement 8 10 | |||
| Diamètre utile de l'objectif mm 30 30 | |||
| Diamètre des pupils de sortie mm 3,75 3 | |||
| Indice crépusculaire 15,5 17,3 | |||
| Champ de vision | m/1000 m | 142 | 120 |
| (pieds/1000 yards) | (426) | (360) | |
| Angle de vision subjectif | ° 63 65 | ||
| Distance de mise au point minimale | m (pieds) 1,5 (4,9) | 1,5 (4,9) | |
| Plage de compensationdioptrique | dpt ±4±4 | ||
| Écart entre les pupils de sortie mm 18 18 | |||
| Écart interpapillaire | mm 54-74 | 54-74 | |
| Système à prismes | Schmidt-Pechan | Schmidt-Pechan | |
| Traitement | T* T* | ||
| Injection d'azote | √ √ | ||
| Étanchéité à l'eau | mbar | 400 | 400 |
| Température de fonctionnement | °C | -20/+55 | -20/+55 |
| (°F) | (-4/+131) | (-4/+131) | |
| Longueur | mm (pouces) | 120 (4,7) | 120 (4,7) |
| Largeur pour un écart interpapillaire de 65 mm | mm (pouces) | 107 (4,2) | 107 (4,2) |
| Poids | g (onces) 460 (16,2) | 460 (16,2) | |
| 8x4010x40 | |||
| Grossissement 8 10 | |||
| Diamètre utile de l'objectif mm 40 40 | |||
| Diamètre des pupils de sortie mm 5 4 | |||
| Indice crépusculaire 17,9 20 | |||
| Champ de vision | m/1000 m | 140 | 115 |
| (pieds/1000 yards) | (420) | (345) | |
| Angle de vision subjectif | ° 60 62 | ||
| Distance de mise au point minimale | m (pieds) 1,5 (4,9) | 1,5 (4,9) | |
| Plage de compensationdioptrique | dpt +4+4 | ||
| Écart entre les pupils de sortie mm 18 18 | |||
| Écart interpapillaire | mm 52-74 | 52-74 | |
| Système à prismes | Schmidt-Pechan | Schmidt-Pechan | |
| Traitement | T* T* | ||
| Injection d'azole | √ √ | ||
| Étanchéité à l'eau | mbar | 400 | 400 |
| Température de fonctionnement | °C | -20/+55 | -20/+55 |
| (°F) | (-4/+131) | (-4/+131) | |
| Longueur | mm (pouces) | 144 (5,7) | 144 (5,7) |
| Largeur pour un écart interpapillaire de 65 mm | mm (pouces) | 114 (4,5) | 114 (4,5) |
| Poids | g (onces) 640 (22,6) | 640 (22,6) | |
Sous réserve de modifications du produit et du contenu de livraison, liées aux progrès techniques dans le domaine.
