INSTRUKCJA OBSŁUGI SFL 8x50 ZEISS
Podręcznik uzytkownikka
Rys.1 Rys.2

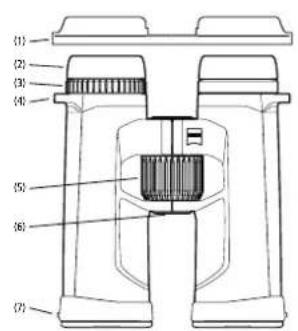

NAZWA ELEMENTU
- Pokrywa ochronna okularu
- Nasadki na okular
3.Wyrownanie dioptrii - Zaczepy paska
- Pokretto do ustawiania astrosci
- Zláçce adapters statywu 1/4"
- Pokrywa ochronna obiektywu
Rys. 3
L
Rys. 4
R
图
Rys. 6Rys. 5
Rys. 10
WSKAZOWKI DOTYCZE UZYTKOWANIA
Gratulujemy Pahtwu zakupu nowej lornetki ZEISS SFL Teraz moga sie Paanstwo cieszyc imponjucym doswiadczeniem naturalnoe oddawania obrazu, charatkeryzujacego si wyjatkowa jasnosica i niesamowita precyza szegediow.
Produkty marki ZEISS wyrzniaja sie nadzwyczajnmi wsi ciwociami optcznmi, preczyznym wykonaniem i dluga zwyotnoscia. Aby moc optymalnie korzystac z produktu i cieszyc sie nim przy wiele lat, nalezy przestrzegd ponizszych wskazodw eklotycznych uzytkowania.
Nalezy przyestręgac wskazowej bezpiecz国家标准stwa, ktoresdostepne na stronie internetowej:
| Produkt Numerkatalogowy | Zakres dostawy |
| 8 x 30 52 30 23 Lornetka | Pokrywa ochronna okularu |
| 10 x 30 52 30 24 | Pokrywa ochronna obiektwyw |
| Pasek | |
| 8 x 40 52 40 23 | Torba transportowa wraz z paskiemŚcieczenia elementów opyzycznych |
| 10 x 40 52 40 24 | SkróconaInstruktjaWskazówki dotycznebepezędstwa |
DOSTOSOWANIE DO ROZSTAWU OCU (ODLEGLOSCI MIEDZY ZRENICA-MI)
Zgiać obie polowy lornetki w stosunko do siebie wokot osi srodkowej, az odstep obu okularow béké opowiatd rozstawów oczu. Pozwoli to uzyskac optymalny dlca oczu obraz. Optymalny rozstaw oczu ustawionzi, jejli podzcas obserawci przy zlornetke za pomocá obojga oczu widoczny jest jeder kolisty obraz (rys. 2).
USTAWIERIE OSTROSCI OBRAZU
Lornetka jest wyposzażona w Pokretlo do regulaciji ostrosci oraz pokretto ustawiania ostrosci. W celu ustawienia nalezy zamknac prawe oko i za pomocaj Pokretta ustawiania ostrosci ustawic obraz w lewym okularze lornetki tak, aby byl ostry (rys. 3).

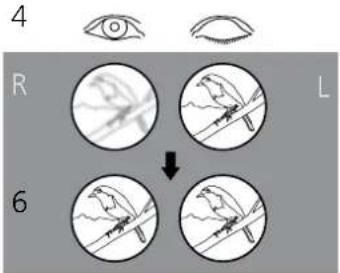

Nastepnie nalezy zamknac lewe oki - o ile jest to konieczne - wyregulować ostrość obrazu w prawnym okularze lornetki za pomoć Pokretta wyrowniania dioptrii (rys. 4). Funkcja ustawiania ostroś jest wyposzona w skawe zeznakami + " oraz -" oraz punkt indeksowy sluszamy sąkantpunkt referycnj. Any moc szybko ustawic wlasne wyrownikie dioptrii w kazdej lornetce, warto zapamietć odosobiste parametry.

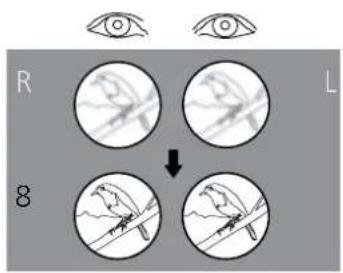

W celu dalszego ustawienia ostrosci obrazu na rozne odlegosci wystarczy uzycPokretla do ustawiania ostrosci (rys. 5).
Wskazowka:abyustawicostroscobydwuobrazow,nalezyzawszekorzystactego samego obiektu!
REGULACJA NASADEK NA OKULAR, OBSERWACJA Z OKULARAMI LUB BEZ NICH
W przypadiu observwuji bez okularow nalezy korzystac z urzadzenia z wysunietymi nasadkami na okular. W tym celu nalezy wykrecic nasadki na okular (rys. 6), obracajac przycwnie do kierunku ruchu wskazowek zegara do gory lub ew. do najwysszej blokady (rys. 6 - ilustracja A).
Nasadki na okular moza zablokowa w czterech pozycjach - dolnej, gornej oraz w dwoch pozycjach posrednich. Dzieks tej opciustawienia moza wyregulowac odstep oka od zrenicy wyjsciowej, dostosowujc go indywidualnie dla kaźdego uzytkownika.
W przypadki prowadzenia observacji w okularach, nasadki na okular nalezy obrodic w dof (zgodnie z kieruniam ruch wskazowek zegara), azznajd sie w rajnizszym polozeni (rys. 6 - ilustraja B).
Wskazowka: nasadki na okular moga sie poluzowac, jejli w stanie wysunietym zostana przekrecone nadmiernie w kierunku przeciwny do ruchu wskazowek zegara. jest to sytuacja zamierzenia, patrz „Czyszczenie i wymlana nasadek na okular".
CZYSZCZENIE I WYMIANA NASADEK NA OKULAR
W celu prerprowadzenia wymian lub czyszczenia nasadi na okular mozna caikowicie odrgcic od lornetki. Wyrcicn nasadi na okular jakPokazano na rys. 6 do najwyszego pozoenia blokady i w tym samym kierunku dalej przye zwint, az do caikowitego wyrczenia.
P ooczyszczeniu lub wymianie nasadek wkrécic je calkowicie na okular zgodnia z kierunkiem ruchu wskazowej zegara (patrz tez Rozdial „Regulacja nasadek na okular, obserwacja z okularami lub bez nich"). Poprzej lekkie przesuniecie wRAW gywny nasadek na okular zablokuja są w Najnizszym polozeniu. Nastepni, czȩki
rozynm stopniom blokady, mozna w zwykly sposob ustawic wlasciwy odstep pomiedzy okiem i okularem.
MOCOWANIE PASKA I OSLONY OCHRONNEJ

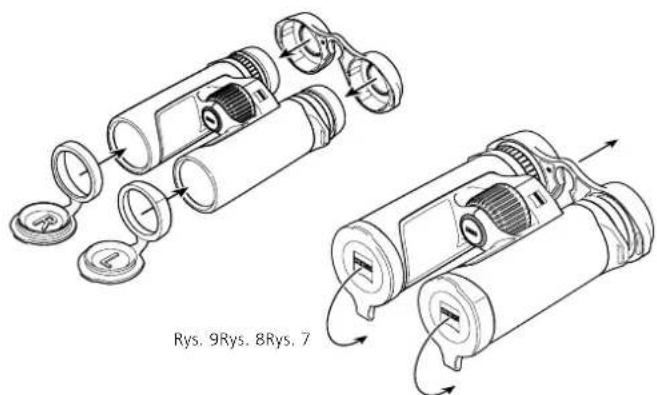

Pasek, Pokrywa ochrona okularu orazPokrywa ochronna obiektywu zajduja sie w opakowaniu. Pokrywa ochrona okularu oraz pasek są mocowane do lornetki za pomocza zaczepów, jak pokazano na rys.7.
Pasek mozna wyregulowac do wybranej dlugosci, sciagajac go lub poluzowujac lub luzujac (rys. 8). Po drugiej stroniciPokryw y ochronnej okularu nalezy w razy potzeby postepowa w te jamekolejnoski. Pokrywe ochronna okularu moza zarnocawac wedle wfasno ge uznania, takze tylko go jegne stronicie.
NaPokrywach ochronnych obicktywu, zakladanych odpwiednio na lewy i prawy tubus, naniesiono oznaczenia strony lewej "L" oraz prawej R" (rys.9).
KORZYSTANIE Z POKRYW OCHRONNYCH OKULARU I OBJEKTYWU
Pokrywa ochrona okularu nakladana jest na nasadke okularu (rys. 9). Można przy tym zachowac preferowy odstep zrenicy wyjscieje. Prźd uzyciem lorneti nalezzy zdjacć Pokrywe (rys. 10).
Pokrywy ochronne obiektywu moga po zamocowaniu pozostac na lornete i nie trzeba ich demontowac przyd uzyciem (rys. 10).
MONTAZ ADAPTERA STATYWU
Dzieki adapterow stalywu ZEISS 1/4" lub universalmenu mucowaniu statwyu ZEISS Binofix lornetki seriiz ZEISS SFL).. .. ma zamocaw na kaźdym dostepnym w sprzedaź statwywie fotografzyn.
Numery katalogow statyów oraz adapterów statyów ZEISS wraz z wyposzażem dodatkowy mistrzna znalezec w rozdawkie „Akesoria ZEISS SFL".
PIELEGNACJA I KONSERWACJA
Szka lometki są Pokryte powloka ZEISS LotuTec. Nadajaca powierzchni soczewek gladkosci i wiasnosci hydrofobowe skuteczna powloka ochronna wyrażnie chronje prerzd zabrudzeniem. Wszelkiego rodażu zanieczyszczenia przywieraja w mniejszym stopniu są czybykovi latwo uusunac bez zadnych smug. Powloka LotuTec jest przy tym wytrzymala odpopna na siceranie.
Większych czasteczek brudu (np. piasku) nie sąze scierac z powierzchni soczewek, lecz zdmuchiwac je z nich lub zmiatac delikatryn podzelkiem. Pozostawione odciski palcow maga po pewnym czasie uszkodzic powierzchnie soczewek. Najprostszym sposobem ocyszczania powierzchni soczewek jest chuchnicie i delikatne przytearcie czysta sciereczka do elementow optycznych. Aby ochrionic sie przypled powastianium - szcegolnie w warunkach tropikalny - nalotu pleśni, produkt条规定 przychewyac w suchym mięsću i stale zapewniać odpowiednia wentlyacja zewnettznych powierzchni soczewek. Lornetka ZEISS SFL nie wymaga zadnej dodatkowejpielegnaci.
Zanieczyszczenia powierzchni gumowanej oraz obudowy zazwyczaj usanac za pomoccieplej wody, bawehtianej szmatki i lekkiego pocierania.
AKCESORIA ZEISS SFL
W raze pytan dotyczych serwisu, czeci zamiennych lub koniecznosci povrania warunikow gwarancji zapraszamy na nasza strong internetowa:
| 8x3010x30 | |||
| Powiększenie 8 10 | |||
| Efektwywna Średnica obiektywu mm 30 30 | |||
| Średnica zrenic wyjsciowych mm 3,75 3 | |||
| Wspóctzynnik sciemniania 15,5 17,3 | |||
| Pole widzenia | m/1000 m(ft/1000 yds) | 142(426) | 120(360) |
| Subiektywny kát widzenia | ° 63 65 | ||
| Granica przybolizenza m (ft) 1,5 (4,9) 1,5 (4,9) | |||
| Zakres regulacja dioptri dpt ±4±4 | |||
| Odstep zrency wyjsciowej | mm 18 18 | ||
| Rozstaw zrenic | mm | 54-74 | 54-74 |
| System przymatów | Schmidt-Pechan | Schmidt-Pechan | |
| Powloka | T* | T* | |
| Wypelnienie azotem | √1√1 | ||
| Wodoszczelność | mbar | 400 | 400 |
| Temperatura czalicznia | °C(°F) | -20 / +55(-4 / +131) | -20 / +55(-4 / +131) |
| Dluguść | mm (in) | 120 (4,7) | 120 (4,7) |
| Szerokość przy Rozstawie zrenic 65 mm | mm (in) | 107 (4,2) | 107 (4,2) |
| Masa | g (oz) | 460 (16,2) | 460 (16,2) |
| 8x40 10x40 | |||
| Powiekszenie 8 10 | |||
| Efektwywni srednica obiektywu mm 40 40 | |||
| Średnica zrenic wyjsciowych mm 5 4 | |||
| Wspóczynnik sciemniania 17,9 20 | |||
| Pole widzenia | m/1000 m(ft/1000 yds) | 140(420) | 115(345) |
| Subiektywny kal widzenia | ° 60 62 | ||
| Granica przyblizenia m (ft) 1,5 (4,9) 1,5 (4,9) | |||
| Zakres regulaggi dioptrii dpt +4+4 | |||
| Oststep zrenicy wyjsciowej | mm 18 18 | ||
| Rozstaw zrenic | mm | 52-74 | 52-74 |
| System przyzmatów | Schmidt-Pechan | Schmidt-Pechan | |
| Powloka | T* | T* | |
| Wypelmienie azotem | √' ' | ||
| Wodoszczelność | mbar | 400 | 400 |
| Temperatura ozialania | °C(°F) | -20 / +55(-4 / +131) | -20 / +55(-4 / +131) |
| Dlugość | mm (in) | 144 (5,7) | 144 (5,7) |
| Szerokość przy Rozstawie zrenic 65 mm | mm (in) | 114 (4,5) | 114 (4,5) |
| Masa | g (oz) | 640 (22,6) | 640 (22,6) |
Zastrzegamy sobie prawo do wpopadzania zmian w produkcie izakresie dostawy, ktore winikaja z rozwojtu technologiciqneo.
