Istruzioni per l'uso

AVVERTENZA!

Rispettare le avverterze di sicurezza e le informazioni normative visualizzabili anche all'indrizzo:

I prodotti a marchio ZEISS sono caratterizzati da eccellenti prestazioni ottiche, lavorazione precisa e lunga durata.

Attenersi alle seguenti istruzioni per utilizzare al meglio il visore termico, così sarà un affidabile compagno per molti anni.

Elementi compresi nella fornitura

	Prodotto	N. d'ordine	Elementi compresi nella fornitura
ZEISS DTC 3/38 527031			Visore termico DTC 3/38 o DTC 3/25Coperchio di protezione dell'obiettivoProtezione dell'oculareCustodiaPanno di pulizia del sistema otticoCavo USBGuida rapidaAvwertenze di sicurezzaScheda di garanziaDocumento EULA
ZEISS DTC 3/25 527030

Inserimento/rimozione della batteria

Il visore termico ZEISS è dotato di una batteria che non può essere rimossa.

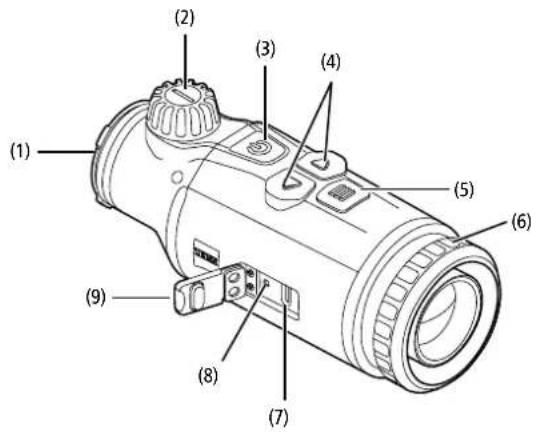

Applicazione del visore termico

Per il montaggio su un apparecchio ottico, ad es. un cannocchiale di puntamento, è necessario un adattatore.

Al fine di rendere visibile la filettatura per montare l'adattatore, ruotare il più possibile la ghiera (6) in senso orario verso il visore termico. Applicare saldamente l'adattatore esterno sul visore ruotandolo in senso orario. Fissare il collegamento ruotando la ghiera (6) in senso antiorario verso l'adattatore esterno. Osservare anche le istruzioni di fissaggio allegate all'adattatore.

Nota: prima di utilizzare lo ZEISS DTC 3 con un'ottica di puntamento, controllare le disposizioni di legge e le normative regionali del proprio paese.

Ottica
Distanza focale 38 mm / F1.0 25 mm / F1.0
Tipo di obiettivo Germanio
Portata	m (oggetto 1,8 m × 0,6 m)	1.950	1.300
	yd (oggetto 2 yd × 0,7 yd)	(2.130)	(1.420)
Campo visivo in m a 100 m	m	12,3	18,4
(Campo visivo in ft a 100 yd)	(ft)	(36,9)	(55,2)
Campo visivo in gradi (orizzontale x verticale) ° 7 × 5	10,5 × 7,9
Ingrandimento ottico 1
Spostamento massimo dell'immagine X su 100 m	cm	±205	±307
(Spostamento massimo dell'immagine X su 100 yd)	(ft)	(6,7)	(10,1)
Spostamento massimo dell'immagine Y su 100 m	cm	±154	±230
(Spostamento massimo dell'immagine Y su 100 yd)	(ft)	(5,1)	(7,5)
Regolazione per ogni clic su 100 m	cm	1,6	2,4
(Regolazione per ogni clic su 100 yd)	(in)	(0,58)	(0,86)
Sensore
Risoluzione sensore	px	384 × 288
Distanza pixel sensore	μm	12
Frequenza dei fotogrammi	Hz	50
Display
Risoluzione display	px	1.024 × 768
Tipo display		AMOLED
Parte elettronica
Interfacce		USB: ricaricaBluetooth: trasferimento dati
Batteria		ioni di litio
Autonomia della batteria	h	10
Alimentazione esterna(non compresa nella dotazione)		5 V / 2 A (USB)
Collegamento ad altri apparecchi		App ZEISS Hunting, Bluetooth
Generale
Tipo di protezione		IP65 / IP67 (protezione da pioggia forte)
Intervallo di temperature di esercizio	°C (°F)	-10 / +50 (+14 / +122)
Lunghezza × larghezza × altezza	mm (in)	164 × 60 × 65 (6,5 × 2,4 × 2,6)	150 × 60 × 65 (5,9 × 2,4 × 2,6)
Peso	g (oz)	650 (22,9)	560 (19,8)

Con riserva di eventuali modifiche all'esecuzione e alla fornitura necessarie per l'ulteriore sviluppo tecnico del prodotto.

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (12) (6)

Accensione/Spegnimento

Con una pressione prolungata (ca. 1,5 secondi) del tasto di accensione/spegnimento (3) l'apparecchio si accende. Con un'ulteriore pressione prolungata del tasto di accensione/spegnimento (3) l'apparecchio si spegne.

Nota: premere il tasto di accensione/spegnimento (3) finché sul display non viene visualizzato il simbolo OFF. Solo in questo momento si può rilasciare il tasto di accensione/spegnimento (3) e l'apparecchio si spegne. Se si rilascia il tasto di accensione/spegnimento (3) prima che venga visualizzato il simbolo OFF, l'apparecchio non si spegne, ma passa alla modalità standby.

Con una pressione breve del tasto di accensione/spegnimento (3) l'apparecchio passa alla modalità standby. Con un'ulteriore pressione breve del tasto di accensione/spegnimento (3) l'apparecchio torna alla modalità di osservazione.

Per preservare ulteriormente la batteria e prolungarne la durata, lo ZEISS DTC 3 è dotato di funzione Smart Standby con sensore di movimento integrato che riconosce la posizione del visore termico e attiva la modalità standby a un'inclinazione laterale di 45° oppure a un'inclinazione di 70° verso il basso o verso l'alto. Non appena il visore termico torna nella posizione normale, l'apparecchio torna alla modalità di osservazione. È possibile disattivare questa funzione nel menu alla voce "Smart Standby".

Calibrazione

L'apparecchio può essere calibrato automaticamente (Auto-calibrazione = On) o manualmente (Auto-calibrazione = Off). Questo può essere impostato nel menu principale oppure con il tasto freccia destro (4) in modalità osservazione.

In modalità automatica, mediante chiusura e apertura di un otturatore interno, l'apparecchio esegue la calibrazione quando è necessaria. Durante questa operazione si sente il lieve suono di un clic. In questa modalità si ha anche la possibilità di eseguire la calibrazione manualmente. Premere brevemente il tasto freccia destro (4). L'apparecchio attiva l'otturatore ed esegue la calibrazione. Ora l'apparecchio è calibrato.

Per effettuare una calibrazione manuale silenziosa, innanzitutto premere a lungo il tasto freccia destro (4) in modalità di osservazione per passare alla modalità manuale. Per calibrare, coprire l'obiettivo e in seguito premere brevemente il tasto freccia destro (4).

Nota: durante la calibrazione manuale coprire sempre l'obiettivo, altrimenti il sensore non può calibrare correttamente e si ha un peggioramento dell'immagine, ad es. con la comparsa di immagini parassite. Nel caso ci si dimentichi di coprire l'obiettivo durante la calibrazione manuale, ripetere la calibrazione con l'obiettivo coperto.

Modalità di osservazione

Ruotare la rotella di messa a fuoco (2), per mettere a fuoco la scena.

Modalità cromatiche

La scena può essere visualizzata in quattro diverse modalità cromatiche. Per modificare la modalità di osservazione, premere brevemente il tasto del menu (5). Durante la modifica, la modalità selezionata viene visualizzata come testo sul display per ca. 2 secondi. Sono disponibili le seguenti modalità cromatiche:

■ White Hot: le aree Fredde vengono visualizzate in nero e le aree calde in bianco.

■ Black Hot: le aree fredde vengono visualizzate in bianco e le aree calde in nero.
- Red Hot: le aree fredde vengono visualizzate in nero e le aree calde in bianco. Inoltre, le aree più calde vengono visualizzate nei colori da giallo a rosso.
■ Rainbow: tramite una tavolozza di colori le aree fredde vengono visualizzate nei colori da nero a blu e le aree calde nei colori da giallo a bianco.

Menu

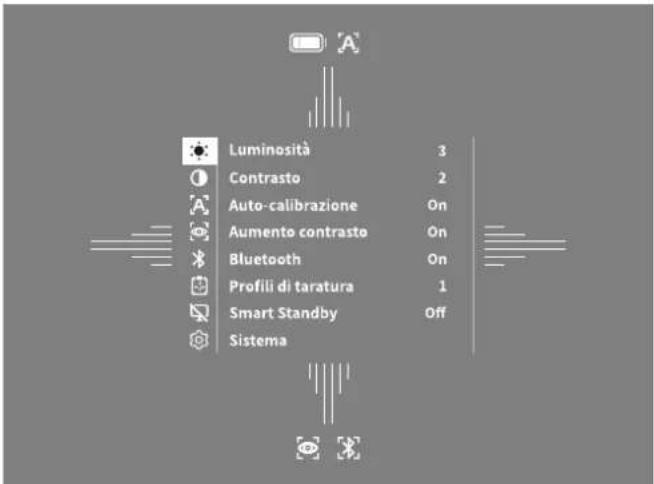

Con una lunga pressione del tasto menu (5) viene visualizzato il menu principale. Nel menu principale sono disponibili le seguenti opzioni:

Luminosità Contrasto Auto-calibrazione Aumento contrasto Bluetooth Profili di taratura Smart Standby Sistema

■ Luminosità: qui si regola la luminosità del display. Si può scegliere fra quattro livelli di luminosità. Il livello 1 corrisponde alla luminosità minima. Il livello 4 corrisponde alla luminosità massima.
- Contrasto: qui si imposta il contrasto della scena. Si può scegliere fra quattro livelli di contrasto. Il livello 1 corrisponde al contrasto minimo. Il livello 4 corrisponde al contrasto massimo.
■ Auto-calibrazione: qui si imposta la calibrazione manuale (Auto-calibrazione = Off) o automatica (Auto-calibrazione = On).
- Aumento contrasto: questa modalità viene attivata per migliorare la visibilità in presenza di un'elevata umidità dell'aria o di nebbia.
- Bluetooth: qui si attiva (Bluetooth = On) o disattiva (Bluetooth = Off) la funzione Bluetooth. Quando la funzione Bluetooth è attivata, è possibile collegare l'apparecchio al proprio smartphone e all'app.
■ Profili di taratura 1-4: qui si seleziona il profilo di taratura creato per il cannocchiale di puntamento attualmente utilizzato.
■ Smart Standby: qui si attiva (Smart Standby = On) o disattiva (Smart Standby = Off) la modalità standby automatica.
- Sistema: qui si definiscono tutte le impostazioni di sistema, fra cui aggiustamento del tiro, lingua o ripristino di fabbrica.

Per spostarsi nel menu principale, utilizzare i tasti freccia (4) e il tasto menu (5). Premere il tasto freccia destro (4) per scorrere verso il basso. Premere il tasto freccia sinistro (4) per scorrere verso l'alto.

Selezionare una voce di menu premendo brevemente il tasto menu (5). In questo modo si arriva al sottomenu. Definire le impostazioni con i tasti freccia (4).

Con una breve pressione del tasto menu (5) si conferma la selezione e si torna al menu principale.

Con una lunga pressione del tasto menu (5) si esce dal menu principale e si torna alla modalità di osservazione.

Aumento contrasto

La funzione Aumento contrasto consente di raffigurare meglio l'immagine in presenza di un'elevata umidità dell'aria o di nebbia. I bordi vengono accentuati per rendere più riconoscibili le strutture.

Per attivare la funzione Aumento contrasto sull'apparecchio, selezionare nel menu principale "Aumento contrasto". Quindi selezionare "On" o "Off". Con una breve pressione del tasto menu (5) si conferma la selezione.

Nota: si consiglia di utilizzare questa modalità solo in presenza delle condizioni sopra indicate e di disattivare la modalità in condizioni normali.

Profilo di taratura 1-4

Sull'apparecchio è possibile salvare fino a quattro diversi profili di taratura. Per cambiare il profilo, selezionare "Profilo di taratura 1-4" nel menu principale. Selezionare il profilo desiderato e confermare con una breve pressione del tasto menu (5).

Sistema

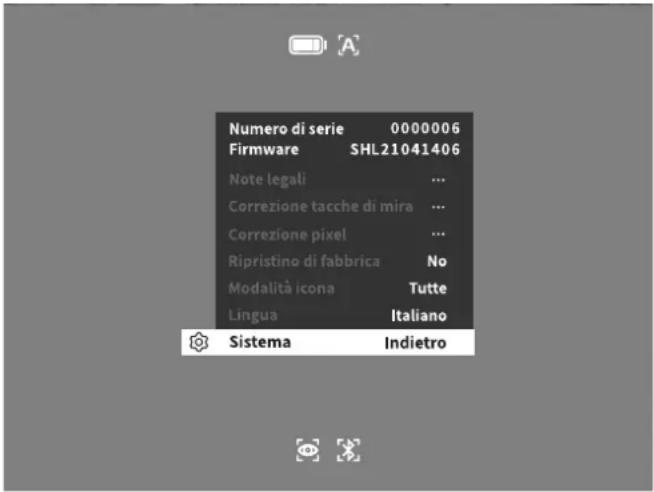

Nel sottomenu "Sistema" sono disponibili le seguenti opzioni:

Numero di serie 0000006 Firmware SHL21041406 Note legali ... Correzione tacche di mira ... Correzione pixel ... Ripristino di fabbrica No Modalità icona Tutte Lingua Italiano Sistema Indietro

■ Note legali: qui sono disponibili informazioni sulle licenze utilizzate e informazioni normative.
- Correzione tacche di mira: qui si regola con precisione il visore termico in base al proprio cannocchiale di puntamento.
- Correzione pixel: qui si rimuovono i pixel difettosi per avere un campo visivo perfetto.
- Ripristino di fabbrica: qui è possibile selezionare "Ripristino di fabbrica" per ripristinare le impostazioni di fabbrica dell'apparecchio. Con questa operazione vengono cancellate anche tutte le impostazioni salvate sull'apparecchio.
Nota: effettuando un ripristino di fabbrica verranno cancellati tutti i profili di taratura. Effettuare il ripristino di fabbrica soltanto se si desidera cancellare tutte le impostazioni dello ZEISS DTC 3.
- Modalità icona: qui è possibile selezionare il numero di icone da visualizzare sul display.
■ Lingua: qui è possibile selezionare una lingua per il menu.

Si possono inoltre visualizzare le seguenti informazioni:

- Numero di serie: qui viene visualizzato il numero di serie dell'apparecchio.

■ Firmware: qui viene visualizzata la versione attuale del firmware.

Correzione tacche di mira

Per impostare il profilo di taratura selezionato, nel menu principale selezionare "Sistema". Selezionare "Correzione tacche di mira" e avviare la procedura di taratura premendo brevemente il tasto menu (5).

Regolazione dell'asse X: premere il tasto freccia sinistro (4) per diminuire e il tasto freccia destro (4) per aumentare.

A ogni pressione del tasto l'immagine si sposta nella rispettiva direzione: a una

distanza focale di 25 mm spostamento di 2,4 cm su 100 m, a una distanza focale di 38 mm spostamento di 1,6 cm su 100 m. Confermare l'impostazione premendo brevemente il tasto menu (5). Ora effettuare le medesime impostazioni per l'asse Y. È possibile scegliere le impostazioni per l'asse X o quelle per l'asse Y premendo brevemente il tasto menu (5).

Per effettuare la correzione del punto di mira, spostare l'immagine nella direzione opposta a quella della deviazione accertata, ossia:

■ posizionamento dello sparo troppo a sinistra: correzione verso destra
■ posizionamento dello sparo troppo a destra: correzione verso sinistra
■ posizionamento dello sparo troppo in basso: correzione verso l'alto
■ posizionamento dello sparo troppo in alto: correzione verso il basso

Per salvare le impostazioni, premere a lungo il tasto menu (5). Scegliere se si desidera salvare la calibrazione oppure annullare l'operazione premendo brevemente il tasto menu (5).

Per modificare un profilo di taratura già salvato, selezionare "Sistema" nel menu principale. Selezionare quindi "Correzione tacche di mira". Con una breve pressione del tasto menu (5) si riavvia la procedura di taratura. Procedere come precedentemente descritto.

Per salvare le impostazioni, premere a lungo il tasto menu (5). Scegliere se si desidera salvare la calibrazione oppure annullare l'operazione premendo brevemente il tasto menu (5).

Nota: viene sempre modificato il profilo attualmente selezionato.

Modalità semplificata di aggiustamento del tiro

L'app ZEISS Hunting offre una procedura guidata per l'aggiustamento del tiro. Nell'app selezionare la voce di menu "Profili di taratura" e indicare le deviazioni rispetto alla distanza dell'asse. L'apparecchio esegue automaticamente la calibrazione. Ulteriori informazioni sono contenute direttamente nell'app ZEISS Hunting.

Correzione pixel

In presenza di singoli pixel difettosi, questa funzione consente di localizzarli e correggerli.

Per avviare la correzione, selezionare "Sistema" nel menu principale.

Selezionare "Correzione pixel" e avviare la

correzione premendo brevemente il tasto

menu (5). Comparirà un mirino da usare per localizzare il pixel difettoso. Per individuare

con maggiore precisione il pixel, l'area intorno al mirino viene ingrandita in una finestra separata. Regolazione dell'asse X: premere il tasto freccia sinistro (4) per diminuire e il tasto freccia destro (4) per aumentare. A ogni pressione del tasto si avanza di un pixel. Per avanzare di più pixel contemporaneamente, tenere premuto a lungo il tasto freccia (4). Confermare l'impostazione premendo brevemente il tasto menu (5). Ora effettuare le medesime impostazioni per l'asse Y. È possibile scegliere le impostazioni per l'asse X o quelle per l'asse Y premendo brevemente il tasto menu (5).

Per salvare le impostazioni, premere a lungo il tasto menu (5). Scegliere se si desidera salvare la calibrazione oppure annullare l'operazione premendo brevemente il tasto menu (5).

Profilo di taratura 1 ← X=0.00cm/100m ↓ Y=0.00cm/100m

Ripristino di fabbrica

Per eseguire un ripristino di fabbrica, nel menu principale selezionare "Sistema". In seguito andare a "Ripristino di fabbrica". Selezionare "Si" e confermare la selezione. Seguirà una seconda domanda di sicurezza, alla quale occorre rispondere di nuovo "Si".

Nota: effettuando un ripristino di fabbrica verranno cancellati tutti i profili di taratura. Effettuare il ripristino di fabbrica soltanto se si desidera cancellare tutte le impostazioni dello ZEISS DTC 3.

Nota: per completare il ripristino delle impostazioni, è necessario riavviare l'apparecchio.

Modalità icona

Lo ZEISS DTC 3 consente di visualizzare sul display diverse icone: simbolo della batteria, modalità di calibrazione, Bluetooth, Aumento contrasto. Per impostare la Modalità icona, selezionare nel menu Sistema la "Modalità icona". Successivamente selezionare una delle seguenti modalità e confermare premendo brevemente il tasto menu (5):

■ Nessuna: non vengono visualizzate icone.
■ Bat: viene visualizzato soltanto il simbolo della batteria con il livello attuale di carica.
■ Tutte: vengono visualizzate tutte le icone.

Dati personali in caso di smaltimento o cessione a terzi dell'apparecchio ZEISS

Prima di cedere a terzi l'apparecchio, eseguire la funzione "Ripristino di fabbrica" per cancellare i dati e successivamente verificarne l'effettiva cancellazione. In questo modo si contribuisce a tutelare la propria sfera privata e a proteggere i propri dati personali.

Contribuire alla sicurezza dell'apparecchio

È importante contribuire attivamente alla sicurezza informatica dell'apparecchio scaricando l'app ZEISS Hunting e installando i nuovi aggiornamenti del firmware non appena sono disponibili.

Aggiornamento del firmware

L'aggiornamento del firmware può essere eseguito con l'app ZEISS Hunting. Seguire le istruzioni riportate nell'app ZEISS Hunting.

Nota: quando viene avviato un aggiornamento con l'app ZEISS Hunting, per sicurezza occorre confermarlo nuovamente sull'apparecchio.

Nota: prima di aggiornare il firmware, assicurarsi che l'apparecchio sia completamente carico. Durante l'aggiornamento non spegnere l'apparecchio, perché potrebbe danneggiarsi.

Stato del LED

Nota: il LED si trova sotto la copertura della porta di ricarica USB.

Livello di carica Colore LED Stato LED

Non carica --

Non carica (basso livello di carica) Rosso Lampeggiante

In carica Rosso Costante

In carica (carica completa) Verde Costante

App ZEISS Hunting

Installare l'app ZEISS Hunting sul proprio smartphone e aprire l'app. Per collegarsi al visore termico, attivare il Bluetooth sul visore termico e seguire i passi indicati nell'app. L'app consente di definire impostazioni, usare a distanza il visore termico ZEISS DTC 3 e utilizzare la modalità semplificata di aggiustamento del tiro. Una descrizione più dettagliata è disponibile nella guida in linea dell'app.

Ricarica dell'apparecchio

Quando la batteria è scarica, caricare l'apparecchio tramite la porta USB (7). A tale scopo, aprire innanzitutto la copertura di gomma sul lato dell'apparecchio (9). Il livello di carica della batteria è visualizzato in alto a sinistra sul display. Quando il livello di carica è basso, l'indicazione sul display diventa rossa. Quando l'apparecchio è in carica, che sia acceso o spento, il LED (8) è illuminato di rosso. Quando la batteria è completamente carica il LED (8) è illuminato di verde.

Sostituzione del coperchio di protezione dell'obiettivo

Per sostituire il coperchio di protezione dell'obiettivo (1), staccare la parte anteriore della copertura dell'obiettivo ruotandola in senso antiorario. Svitare completamente la copertura dell'obiettivo. Quindi riavvitare la nuova copertura dell'obiettivo.

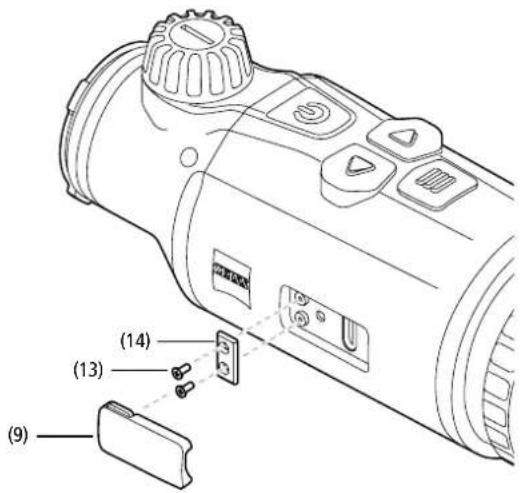

Sostituzione della copertura USB

Per sostituire la copertura USB, (9), estrarre le viti (13) con un cacciavite. Rimuovere la piastrina di fissaggio (14) e la copertura USB danneggiata (9). Inserire la nuova copertura USB (9) e la piastrina di fissaggio (14). Avvitare le viti (13) con un cacciavite.

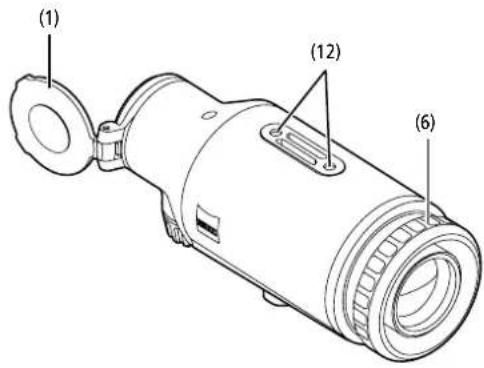

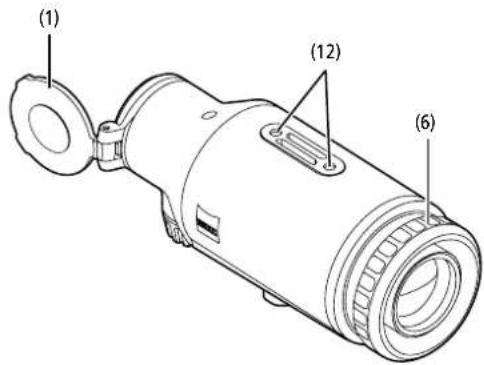

Sul lato inferiore dell'apparecchio sono presenti due filettature M5 (12), che consentono di montare un adattatore, ad es. per una slitta Picatinny.

Cura e manutenzione dell'apparecchio

Non rimuovere le particelle grossolane di sporcizia (ad es. sabbia) strofinando le lenti, ma soffiarle via o utilizzare un pennello. Dopo qualche tempo le impronte digitali possono intaccare la superficie. Il modo più semplice per pulire le superfici delle lenti consiste nell'alitare su di esse e quindi strofinarle delicatamente con un panno per strumenti ottici pulito. Per evitare l'eventuale formazione di muffa sul dispositivo ottico, soprattutto ai tropici, si raccomanda di conservario in un ambiente asciutto, assicurando una buona aerazione delle superfici esterne delle lenti. Il visore termico non necessita di altre cure particolari.

Aggiornamenti software

Nell'ambito della garanzia legale (2 anni a partire dal trasferimento del rischio della merce secondo il diritto tedesco) metteremo a disposizione degli aggiornamenti al fine di eliminare eventuali difetti. Di norma gli aggiornamenti interessano aspetti rilevanti ai fini della sicurezza oppure l'eliminazione di malfunzionamenti e non implementano nuove funzioni del software. Qualora ai fini del miglioramento di aspetti legati alla sicurezza sia necessaria l'implementazione di nuove funzioni, questa condizione non dà tuttavia diritto a nuove funzioni.

Terminato il periodo di validità della garanzia legale ci impegniamo a mettere a disposizione i continui aggiornamenti. Non sussistono tuttavia obblighi in tal senso.

Risoluzione dei guasti
Errore
Possibili motivi Soluzione

L'apparecchio non si accende. La batteria è scarica. Caricare l'apparecchio.
	Non vi è un'alimentazione esterna sufficiente.	Controllare l'alimentazione esterna.
L'apparecchio non si ricarica.	Il cavo USB non è collegato correttamente all'apparecchio.	Estrarre il cavo USB e controllare che il connettore e la porta non siano danneggiati o sporchi.
L'immagine non è nitida.L'immagine presenta delle strisce.Lo sfondo non è omogeneo.	Occorre ricalibrare l'apparecchio. Eseguire la calibrazione seguendo le istruzioni.
L'immagine non è nitida.	La funzione Aumento contrasto è attivata nonostante le normali condizioni non lo richiedano.	Disattivare la funzione Aumento contrasto.
L'immagine è troppo scura.	La luminosità dello schermo è troppo bassa.	Regolare la luminosità dello schermo.
L'immagine sul display è sbiadita.	Il contrasto è troppo basso.	Regolare il contrasto.
La qualità delle immagini è scadente.Il campo di rilevamento è troppo piccolo.	Condizioni meteo avverse possono avere un effetto negativo (ad es. forti nevicate, pioggia, nebbia, ecc.).

Cura e manutenzione della batteria

Per prolungare la durata della batteria, attenersi ai seguenti punti.

■ Conservare l'apparecchio solo a temperature comprese fra 0 e 35 °C.
■ Non conservare l'apparecchio con la batteria completamente carica.
■ Non scaricare completamente l'apparecchio.

Assistenza clienti e garanzia

Per domande sull'assistenza o per scaricare le condizioni di

garanzia, visitare il nostro sito web:

Per domande sulla garanzia o per avere una copia gratuita delle condizioni di garanzia valide per la propria regione, rivolgersi a:

ZEISS Customer Service

Zeiss Sports Optics GmbH

Gloelstr. 3-5, 35576 Wetzlar, Germany

Telefono: [phone]

E-mail: [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products

Indirizzo del produttore

Carl Zeiss AG

Con riserva di eventuali modifiche all'esecuzione e alla fornitura necessarie per l'ulteriore sviluppo tecnico del prodotto. Si esclude qualsiasi responsabilità per indicazioni errate ed errori di stampa.

Protezione dei dati

Durante l'utilizzo del visore termico vengono elaborati dati personali.

L'informativa sulla protezione dei dati e sul trattamento dei dati personali è

disponibile nel nostro centro download: www.zeiss.com/hunting/manuals

ZEISS DTC

3/38 | 3/25

Gebruiksaanwijzing

WAARSCHUWING!

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (12) (6)

In-/uitschakelen

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (12) (6)

Tænd/sluk

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (12) (6)

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (12) (6)

Be-/Kikapcsolás

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (12) (6)

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (12) (6)

Sätta på/stänga av

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (12) (6)

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (12) (6)

起動 / 終了

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (12) (6)

开启 / 关闭
