GEBRUIKSAANWIJZING SFL 10x50 ZEISS

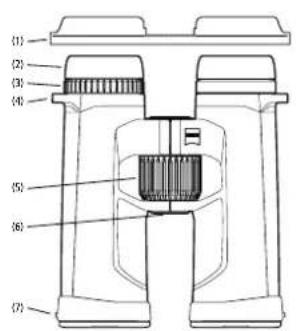

- Beschermkap oculair
- Oogschelpen
- Dioptriecorrectie
- Draagriemogen
- Focusseerwiel
- Ingang voor statiefadapter 1/4"
- Beschermkap objectief
Hartelijk gefeliciteerd met uw nieuwe SFL ^26 verrekijker van ZEISS. Geniet van de indrukwekkende weergave van natuurgetrouwe beelden met een extreem grote helderheid en een uiterst fijne weergave van details.
De producten van het merk ZEISS kenmerken zich door hun voortreffelijke optische prestaties, precieze verwerking en lange levensduur. Neem deze gebruiksaanwijzing in acht zodat u uw product optimaal kunt gebruiken en het u vele jaren betrouwbaar dient.
Neem de veiligheidsinstructies in acht. Deze vindt u ook online op:
Product Bestelnummer Inhoud van de levering
| 8 x 30 52 30 23 Verrekijker | |
| 10 x 30 52 30 24 | Beschermkap oculairBeschermkap objectiefDraagriem |
| 8 x 40 52 40 23 | Draaglas incl. draagriemReinigingsdoekje lens |
| 10 x 40 52 40 24 | Quick GuideVeiligheidsinstructies |
AANPASSEN AAN DE OOGAFSTAND (PUPILAFSTAND)
Knik de beide helften van de verrekijker om de middenas tegen elkaar, tot de afstand van beide oculairs overeenkomt met de afstand tussen uw ogen. Zo bereikt u het voor uw ogen optimale beeld. De optimale oogafstand is pas bereikt als u bij het observeren met beide ogen door de verrekijker een rond beeld krijgt (afb. 2).
SCHERPTE INSTELLEN
De verrekijker heeft een focusseerwiel en een wiel voor de dioptriecorrectie. Voor het instellen sluit u het rechteroog en stelt u met het focusseerwiel het beeld van de linkerhelft van de verrekijker scherp in (afb. 3).
Sluit vervolgens het linkeroog en stel - indien nodig - de beeldscherpte van de rechterhelft van de verrekijker met de dioptriecorrectie bij (afb. 4). De dioptriecorrectie heeft een schaal met '+' en '-' en heeft een indexpunt voor de oriëntatie. Onthoud uw persoonlijke instelling, dan kunt u bij iedere verrekijker uw eigen dioptriecorrectie snel instellen.
Bedien voor de verdere instelling van de beeldscherpte op verschillende afstanden alleen nog het focusseerwiel (afb. 5).
Let op: Gebruik altijd hetzelfde object om beide beelden scherp in te stellen!
INSTELLEN VAN DE OOGSCHELPEN, OBSERVEREN MET EN ZONDER BRIL
Gebruik bij het observeren zonder bril het apparaat met uitgedraaide oogschelpen. Hiervoor worden de oogschelpen (afb. 6) met een draai tegen de klok in naar boven gedraaid tot de bovenste vergrendeling (afb. 6 - punt A).
De oogschelpen kunnen in vier posities vergrendeld worden: in de onderste en de bovenste en in twee tussenposities. Door deze instelmogelijkheden kan de afstand van het oog tot de instelruimte van de pupil individueel gevarieerd worden voor iedere gebruiker.
Voor het observeren met een bril worden de oogschelpen met een draai (met de klok mee) naar onderen gedraaid, tot deze zich in de onderste positie vergrendelt (afb. 6 – punt B).
Let op: Als u de oogschelpen in uitgedraaide positie verder tegen de klok in draait, kunnen ze los gaan zitten. Dit is de bedoeling, zie 'De oogschelpen reinigen en vervangen'.
DE OOGSCHELPEN REINIGEN EN VERVANGEN
De oogschelpen kunnen voor vervanging of reiniging volledig van de verrekijker afgeschroefd worden. Draal de oogschelpen zoals in afb. 6 tot de bovenste vergrendelingspositie uit en in dezelfde richting via het schroefdraad verder, tot de oogschelpen er helemaal af zijn.
Na de reiniging of de vervanging van de oogschelpen draait u deze compleet met de klok mee aan het oculair vast (zie ook het gedeelte 'Instellen van de oogschelpen, observeren met en zonder bril'). Door een lichte ruk met de klok mee vergrendelt het schroefdraad van de oogschelpen in de laagste positie. Vervolgens kunt u, zoals gewoonlijk, de door u gewenste afstand tussen oog en oculair met de verschillende vergrendelingsposities instellen.
AANBRENGEN VAN DRAAGRIEM EN DE BESCHERMKAP
De draagriem, de beschermkap van het oculair en de beschermkap van het objectief bevinden zich in de verpakking. De beschermkap van het oculair wordt, zoals in afb. 7, met de draagriem door de draagriemogen aan de verrekijker bevestigd.
Stel de riem op de gewenste lengte in (afb. 8). Ga op de tegenoverliggende zijde van het oculair op dezelfde wijze te werk. De beschermkap van het oculair kan desgewenst ook slechts aan een zijde aangebracht worden.
De beschermkappen van het objectief zijn gemarkeerd met 'L' voor links en 'R' voor rechts en worden respectievelijk op de linker en rechterbuis bevestigd (afb. 9).
GEBRUIK VAN DE BESCHERMKAPPEN VAN HET OCULAIR EN HET OBJECTIEF
De beschermkap van het oculair wordt op de oogschelpen bevestigd (afb. 9). U kunt hierbij de door u gewenste uittreepupilafstand zo houden. Verwijder voor gebruik de kap van de verrekijker (afb. 10).
De beschermkap van het objectief kan na het aanbrengen permanent op de verrekijker blijven en hoeft voor gebruik alleen omhoog te worden geklapt (afb. 10).
AANBRENGEN VAN STATIEFADAPTERS
De verrekijkers uit de serie ZEISS SFL kunnen samen met de ZEISS statiefadapters 1/4" of de ZEISS Binofix Universalstatiefadapters op ieder gangbaar fotostatief bevestigd worden.
De bestelnummers van ZEISS statieven en statiefadapters en overige accessoires vindt u in hoofdstuk 'Accessoires voor ZEISS SFL'.
ONDERHOUD
De verrekijker is voorzien van de ZEISS LotuTec ^® coating. De effectieve beschermlaag voor de lensoppervlakken vermindert duidelijk de vervulling van de lens door een bijzonder glad oppervlak en een daarmee verbonden sterk afstotend effect. Alle vormen van verontreinigingen hechten minder en kunnen sneller, eenvoudiger en zonder strepen worden verwijderd. Bovendien is de LotuTec ^® coating bestand tegen beschadiging en slijtage.
Veeg grove deeltjes vuil op de lenzen (bijv. zand) niet af, maar blaas deze er liever af, of gebruik daarvoor een fijn penseel. Vingerafdrukken kunnen na een lijdje het lensoppervlak aantasten. De lensoppervlakken kunnen eenvoudig worden gereinigd door te bewasemen en met een schoon reinigingsdoekje na te wrijven. Tegen de, met name in de tropen, mogelijke schimmelaanslag op de lens helpt het droog opbergen en een goede ventilatie van de buitenste lensvlakken. Uw ZEISS SFL verrekijker heeft verder geen bijzonder onderhoud nodig.
Verontreiniging van het rubber en de behuizing kan meestal met warm water, een katoenen doek en licht wrijven worden verwijderd.
ACCESSOIRES VOOR ZEISS SFL ^1
Accessoires zijn niet bij de levering inbegrepen.
KLANTENSERVICE, RESERVEONDERDELEN EN GARANTIE
Als u vragen hebt over de service of de reserveonderdelen, of als u de garantievoorwaarden wilt downloaden, bezoek dan onze website:
Voor overige vragen kunt u contact opnemen met:
ZEISS Customer Service
Carl Zeiss Sports Optics GmbH
Gloelstr. 3 - 5, 35576 Wetzlar, Duitsland
Telefoon +49 800 934 77 33
E-mail consumerproducts@zeiss.com
ZEISS Customer Service USA
Carl Zeiss SBE, LLC
Consumer Products
1050 Worldwide Blvd
| 8x30 10x30 | |||
| Vergroling 8 10 | |||
| Effectieve diameter objectief mm 30 30 | |||
| Diameter uittredepupil mm 3,75 3 | |||
| Schemergetal 15,5 17,3 | |||
| Zichtveld | m/1000 m(ft/1000 yds) | 142(426) | 120(360) |
| Subjectieve beeldhoek | ° 63 65 | ||
| Instellingsgrens dichtbij m (ft) 1,5 (4,9) 1,5 (4,9) | |||
| Dioptrie-instelbereik dpt ±4±4 | |||
| Uittreepupilafstand mm 18 18 | |||
| Pupilafstand mm 54-74 | 54-74 | ||
| Prismasysteem | Schmidt-Pechan | Schmidt-Pechan | |
| Coating | T* | T* | |
| Stikstofvulling | √√ | ||
| Waterdichtheid | mbar | 400 400 | |
| Gebruikstemperatuur | °C(°F) | -20/+55(-4/+131) | -20/+55(-4/+131) |
| Longte | mm (in) | 120 (4,7) | 120 (4,7) |
| Breedte bij pupilafstand van 65 mm | mm (in) | 107 (4,2) | 107 (4,2) |
| Gewicht | g (oz) | 460 (16,2) | 460 (16,2) |
| 8x40 10x40 | |||
| Vergroting 8 10 | |||
| Effectieve diameter objectief mm 40 40 | |||
| Diameter uittredepupil mm 5 4 | |||
| Schemergetal 17,9 20 | |||
| Zichtveld | m/1000 m(ft/1000 yds) | 140(420) | 115(345) |
| Subjectieve beeldhoek | ° 60 62 | ||
| Instellingsgrens dichtbij m (ft) 1,5 (4,9) 1,5 (4,9) | |||
| Dioptrie-instelbereik dpt +4+4 | |||
| Uittreepupilafstand mm 18 18 | |||
| Pupilafstand mm 52-74 | 52-74 | ||
| Prismasysteem | Schmidt-Pechan | Schmidt-Pechan | |
| Coating | T* | T* | |
| Stikstofvulling | √√ | ||
| Waterdichtheid | mbar | 400 400 | |
| Gebruikstemperatuur | °C(°F) | -20/+55(-4/+131) | -20/+55(-4/+131) |
| Lengle | mm (in) | 144 (5,7) | 144 (5,7) |
| Breedte bij pupilafstand van 65 mm | mm (in) | 114 (4,5) | 114 (4,5) |
| Gewicht | g (oz) | 640 (22,6) | 640 (22,6) |
Onder voorbehoud van wijzigingen in uitvoering en leveringsomvang ten behoeve van de technische ontwikkeling.
