SFL 10x50 - Távcsövek ZEISS - Ingyenes használati útmutató

Termék típusa	Távcső
Márka	ZEISS
Modell	SFL 10x50
Nagyítás	10x
Objektív átmérő	50 mm
Kilépő pupilla átmérő	5 mm
Szürkületi index	22,4
Látómező	115 m/1000 m
Szubjektív látószög	62°
Közelpont	1,5 m
Dioptria állítási tartomány	±4 dpt
Kilépő pupilla távolság	18 mm
Pupillatávolság	52-74 mm
Prizmarendszer	Schmidt-Pechan
Bevonat	T* LotuTec® bevonattal
Nitrogén töltés	Igen
Vízállóság	400 mbar
Üzemi hőmérséklet	-20/+55 °C
Hossz	144 mm
Szélesség (65 mm pupillatávolságnál)	114 mm
Súly	~750 g
Anyag	Gumi és fém
Tápellátás	Nem szükséges (optikai)
Tartozékok	Nyakszíj, szemkagyló és objektív védőkupak, táska, tisztítókendő
Karbantartás	LotuTec® karcolásgátló bevonat; optikai kendővel tisztítsa
Garancia	Látogassa meg a ZEISS weboldalát

Gyakran ismételt kérdések - SFL 10x50 ZEISS

Hogyan állítsuk be a pupillatávolságot?

Forgassa el a távcső két felét a központi tengely körül, amíg a szemkagylók távolsága megegyezik a szemek közötti távolsággal. Optimális látást ér el, ha mindkét szemével kör alakú képet lát.

Hogyan fókuszáljuk a távcsövet?

Csukja be a jobb szemét, és forgassa a központi fókuszáló kereket, amíg a bal szemével éles képet lát. Ezután csukja be a bal szemét, és állítsa be a dioptria kompenzációt a megfelelő kerékkel, amíg a jobb szemével éles képet lát. Későbbi fókuszáláshoz csak a központi kereket használja.

Hogyan használjuk a szemkagylókat szemüveggel és anélkül?

Szemüveg nélkül: húzza ki a szemkagylókat az óramutató járásával ellentétes irányba forgatva a felső ütközőig. Szemüveggel: forgassa a szemkagylókat az óramutató járásával megegyező irányba az alsó pozícióig. A szemkagylók négy pozícióban rögzíthetők a szem távolságához igazodva.

Hogyan tisztítsuk és cseréljük a szemkagylókat?

Forgassa ki a szemkagylókat a meneten túl, amíg teljesen le nem csavarja azokat. Tisztítás után csavarja vissza az óramutató járásával megegyező irányba, amíg a helyükre nem pattannak. Cseréhez kövesse ugyanezt az eljárást.

Hogyan rögzítsük a nyakszíjat és a védőkupakokat?

Fűzze át a nyakszíjat a szemkagyló védőkupak fűzőlyukain, és rögzítse a távcsőhöz. Állítsa be a nyakszíj hosszát. Az objektív kupakok L (bal) és R (jobb) jelöléssel vannak ellátva, és a megfelelő tubusokra kell helyezni.

Lehet a távcsövet állványra szerelni?

Igen, használja a ZEISS 1/4" állványadaptert vagy a ZEISS Binofix Universal adaptert, csavarja a távcső alatti menetes csatlakozóba.

Hogyan tisztítsuk a távcső lencséit?

Fújja le a durva részecskéket levegővel vagy ecsettel. Ujjlenyomatok esetén leheljen a lencsékre, és óvatosan törölje le tiszta optikai kendővel. A LotuTec® bevonat megkönnyíti a szennyeződések eltávolítását.

A távcső vízálló?

Igen, vízálló 400 mbar-ig, és nitrogénnel van töltve a belső párásodás megelőzésére.

Milyen tartozékok állnak rendelkezésre a távcsőhöz?

Elérhetők állványok, állványadapterek és egyéb ZEISS tartozékok, amelyek nem részei a csomagnak. A rendelési számokért tekintse meg a ZEISS katalógust.

Hogyan tároljuk a távcsövet a penész elkerülése érdekében?

Tárolja a távcsövet száraz, jól szellőző helyen. Kerülje a magas páratartalmat, különösen a trópusokon. A felületek tisztán tartásához használja a mellékelt optikai kendőt.

HASZNÁLATI ÚTMUTATÓ SFL 10x50 ZEISS

Felhasználói kézikönyv

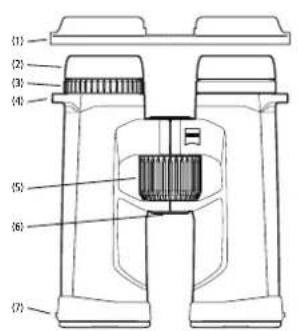

1. ábra 2. ábra
   ALKATRÉSZEK MEGNEVEZÉSE

2. Szemlencsevédő fedél

3. Szemkagylók
4. Dioptriakiegyenlítés
5. Tartószíjhurok
6. Fókuszáló kerék
7. 1/4"-es állványadapter tartója
8. Objektivvedő fedél

Gratulálunk az új ZEISS SFL® távcsöhöz. Élvezze a természethű képek impozáns élményét, amely rendkívüli fényerővel és a részletek kifinomult megjelenítésével tűnik ki.

A ZEISS márka termékei kiváló optikai teljesítményükkel, gondos kidolgozásukkal és hosszú élettartamukkal tűnnek ki. Kövesse az alábbi használati tudnivalókat, biztosítva a termék optimális használatát, hogy az hosszú évekig hú kísérője maradhasson.

Vegye figyelembe a biztonsági utasításokat, melyek itt érhetők el:

Termék Rendelési szám Szállítási terjedelem

8 x 30 52 30 23 Távcső
	Szemlencsevédő fedél
10 x 30 52 30 24	Objektívvédő fedélTartószíj
8 x 40 52 40 23	Hordtáska tartószíjjalOptikatisztító kendőRóvid útmutatóBiztonsági utasítások
10 x 40 52 40 24

SZEMTÁVOLSÁGHOZ VALÓ IGAZÍTÁS (PUPILLATÁVOLSÁG)

Hajtsa a távcső két felét a középtengely mentén egymás felé, amíg a két szemlencse távolsága az Ön szemtávolságának megfelelő nem lesz. Így a szeme számára optimális képet éri el. Az optimális szemtávolságot akkor éri el, ha a távcsövön át a két szemmel való megfigyelés során egy kör alakú kép jön létre (2. ábra).

KÉPÉLESSÉG BEÁLLÍTÁSA

A távcső rendelkezik egy fókuszáló kerékkel, valamint egy kerékkel a dioptria kiegyenlítéséhez. A beállításhoz csukja be a jobb szemét, és a fókuszáló kerék segítségével állítsa be élesre a képet a távcső bal oldali felén (3. ábra).

Ezt követően csukja be a bal szemét, és állítsa után – ha szükséges – a dioptriakiegyenlítés segítségével a távcső jobb oldali felének képélességét (4. ábra). A dioptriakiegyenlítés beállítása egy „+“ és „-” jellel ellátott skálát tartalmaz, és referenciapontként rendelkezik egy indexpontal is. Jegyezze meg a személyes beállítását, így minden távcsönél gyorsan beállíthatja saját dioptriakiegyenlítését.

A különböző távolságokban való élesre állításhoz már csak a fókuszáló kereket kell használnia (5. ábra).

Fontos: A két kép élesre állításához mindig ugyanazt a tárgyat használja!

A SZEMKAGYLÓK BEÁLLÍTÁSA, MEGFIGYELÉS SZEMÜVEGGEL ÉS SZEM-ÜVEG NÉLKÜL

Szemüveg nélküli megfigyeléskor a készüléket kicsavart szemkagylókkal használja. Ehhez az óramutató járásával ellentétes irányba tekerje ki felfelé a szemkagylókat (6. ábra), igény szerint a legfelső állásig (6. ábra - A ábrázolás).

A szemkagylókat négy pozícióban rögzítheti, az alsóban és a felsőben, valamint két köztes pozícióban. Ennek a beállítási lehetőségnek koszönhetően változtatható a szem távolsága a kilépő pupillához képest, és így minden felhasználó számára egyedileg beállítható.

Szemüveggel való megfigyeléskor tekerje a szemkagylókat (az óramutató járásával megegyező irányba) a legalsó állásig (6. ábra - B ábrázolás).

Fontos: Ha a szemkagylókat kitekert állapotban tovább tekeri az óramutató járásával ellentétesen, akkor azok kilazulhatnak. Ez szándékosan van így, lásd „A szemkagylók tisztítása és cseréje”.

A SZEMKAGYLÓK TISZTÍTÁSA ÉS CSERÉJE

Cseréhez vagy tiszltításhoz a szemkagylók teljesen letekerhetők a távcsöröl. A 6. ábrán bemutatottak szerint tekerje ki a szemkagylókat a legfelső rögzitett állásukig, majd azonos irányba még kijjebb a meneten, amíg a szemkagylók teljesen letekerednek.

A szemkagylók tisztítását vagy cseréjét követően az óramutató járásával megegyező irányba tekerje be öket teljesen a szemlencsére (läsd még: „A szemkagylók beállítása, Megfigyelés szeműveg nélkül és szeműveggel”). Kicsit erősebben az óramutató járásával megegyező irányba enyhén elforgatva a szemkagylók menete beakad a legalacsonyabb beállításba. Ezt követően a rögzített állások révén a megszokott módon állíthatja be a szem és a szemlencse közötti kivánt távolságot.

A TARTÓSZÍJ ÉS A VÉDŐFEDELEK FELHELYEZÉSE

A csomagolás tartalmazza a tartószijat, a szemlencsevédő fedelet és az objektívvédő fedeleket. A 7. ábrán látható módon a szemlencsevédő fedél rögzítése a távcsövön a tartószíjhurkon keresztül a tartószíjjal történik.

A szíj hosszát a szíj megleszítésével vagy kiengedésével állíthatja be a kívánt mértékre (8. ábra). Szükség szerint a szemlencsevédő fedél másik oldalán ugyanebben a sorrendben járjon el. Saját megítélése szerint a szemlencsevédő fedelet felhelyezheti akár csak az egyik oldaira is.

Az objektívvédő fedelek közül a bal oldalit „L“, a jobb oldalit pedig „R“ betű jelöli, és a bal, illetve a jobb távcsőfélre kell öket felhelyezni (9. ábra).

A SZEMLENCSE- ÉS OBJEKTÍVVÉDŐ FEDÉL HASZNÁLATA

A szemlencsevédő fedelet a szemkagylókra kell helyezni (9. ábra). Ennek során megtarthatja a kívánt pupillatávolságot a kilépésnél. A távcső használata előtt hajtsa le a fedelet (10. ábra).

A felhelyezett objektivvédő fedelek tartósan a távcsövön maradhatnak, és használat előtt csak le kell hajtani öket (10. ábra).

ÁLLVÁNYADAPTEREK FELHELYEZÉSÉ

A ZEISS SFL-sorozat távcsöveit az 1/4"-es ZEISS állványadapterrel vagy a ZEISS Binofix univerzális állványtartóval együtt rögzítheti bármelyik kereskedelmi forgalomban kapható fotóállványon.

A ZEISS állványok és állványadapterek, valamint további tartozékok rendelési számait a „Tartozékok a ZEISS SFL termékekhez” című fejezetben találja.

ÁPOLÁS ÉS KARBANTARTÁS

A távcső ZEISS LotuTec® bevonattal van ellátva. A lencsefelület hatékony védőrétege a különösen sima felületnek és az ezáltal elért lepergető hatásnak köszönhetően érezhetően csökkenti a lencse szennyeződését. A szennyeződések kevésbé tapadnak meg, és ha mégis, akkor gyorsan, könnyen és foltmentesen eltávolíthatók. A LotuTec® bevonat nagyon ellenállóképes és kopásálló.

A lencséken lévő durva szennyeződéseket (pl. homok) ne törölje le, hanem inkább fúvassa le a lencséről, vagy távolítsa el a lencsékről egy finom szálú szórecset segítségével. Az ujjlenyomatok egy bizonyos idő elteltével káros hatással lehetnek a lencse felületére. A lencsefelületek legegyszerűbben rálehelve, majd egy tiszta, optikai célokra alkalmas törlőkendővel utántörölve tisztíthatók. Az optikai eszközökön különösképpen a trópusokon fellépő gombásodás ellen a külső lencsefelületek száraz és állandóan jól szellőző helyen történő tárolása a legjobb megoldás. A ZEISS SFL távcső nem igényel egyéb különleges ápolást.

A ház és a gumírozás szennyeződései töbönyire meleg vízzel, pamutkendővel és enyhe dörzsöléssel eltávolíthatók.

TARTOZÉKOK A ZEISS SFL TERMÉKHEZ ^1

^1 A tartozék nem tartozik a szállítási terjedelembe.

ÜGYFÉLSZOLGÁLAT, PÓTALKATRÉSZEK ÉS GARANCIA

A szervizzel vagy półalkatrészekkel kapcsolatos kérdések esetén, vagy ha a garanciális feltételeket szeretné letölteni, látogasson el a weboldalunkra:

További kérdések esetén forduljon hozzánk az alábbi elérhetőségeken:

ZEISS Customer Service

Carl Zeiss Sports Optics GmbH

Gloelstr. 3–5, 35576 Wetzlar, Németország

Telefon: [phone]

E-mail: [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products

		8x3010x30
Nagyítás 8 10
Az objektív hasznos átmérője mm 30 30
Kilépő pupilla átmérője mm 3,75 3
Szürkületi érték 15,5 17,3
Látómező	m/1.000 m(ft/1000 yds)	142(426)	120(360)
Szubjektív látószög	° 63 65
Közelállítási határ m (ft) 1,5 (4,9) 1,5 (4,9)
Dioptriaállítási tartomány dpt ±4±4
Pupillatávolság a kilépésnéi mm 18 18
Pupillatávolság	mm 54-74	54-74
Prizmarendszer		Schmidt-Pechan	Schmidt-Pechan
Edzés		T*	T*
Nitrogéntöltés		√√
Vízhatlanság	mbar	400	400
Üzemi hömérséklet	°C(°F)	-20/+55(-4/+131)	-20/+55(-4/+131)
Hossz	mm (in)	120 (4,7)	120 (4,7)
Szélesség 65 mm-espupillatávolságnál	mm (in)	107 (4,2)	107 (4,2)
Tömeg	g (oz)	460 (16,2)	460 (16,2)

		8x40 10x40
Nagyitás 8 10
Az objektív hasznos átmérője mm 40 40
Kilépő pupilla átmérője mm 5 4
Szürkületi érték 17,9 20
Látómező	m/1.000 m(ft/1000 yds)	140(420)	115(345)
Szubjektív látószög	° 60 62
Közelállítási határ m (ft) 1,5 (4,9) 1,5 (4,9)
Dioptriaállítási tartomány dpt =4+4
Pupillatávolság a kliépésnél mm 18 18
Pupillatávolság	mm 52-74	52-74
Prizmarendszer		Schmidt-Pechan	Schmidt-Pechan
Edzés		T*	T*
Nitrogéntöltés
Vízhallanság	mbar	400	400
Üzemi hömérséklet	°C(°F)	-20/+55(-4/+131)	-20/+55(-4/+131)
Hossz	mm (in)	144 (5,7)	144 (5,7)
Szélesség 65 mm-espupillatávolságnál	mm (in)	114 (4,5)	114 (4,5)
Tömeg	g (oz)	640 (22,6)	640 (22,6)

A müszaki továbbfejlesztés érdekében a kivitel és a szállitási terjedelem módosításának joga fenntartva.

ZEISS SFL
