HASZNÁLATI ÚTMUTATÓ Conquest HDX 8x56 ZEISS
Felhasznalói kezikonyv
1. abra 2. abra

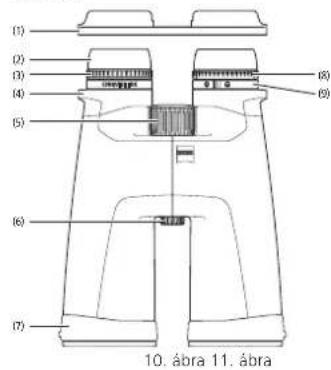

ALKATRÉSZEK MEGNEVEZÉSE
- Szemlencscyedó fedél
- Szemkagylok
- Dioptriakiegyenlitres (reteszelheto)
- Tartoszijhurkok
- Fókuszáló kerék
6.1/4"es allvanyadapter tartója - Objektivédo fedél
3. abra
4.abra
6.ábra5.ábra
9.ábra8.ábra7.ábra
15x56 LRP
ALKATRESZEK MEGNEVEZÉSE
- Szemlencseved fedel
- Szemkagylók
- Dioptriakiegyenlities (reteszelhet)
- Tanoszijhurkok
- Fokuszalo kerek
6.1/4"es allvanyadapter tartoja - Objektiv vedofedel
- Iranyzek fokuszalasa
- Iranyzek szintezese
15x56 LRP
15x56LRP
Megegyzes:
A jobb szemeliétés erdekoben a grafikaban az irányzik meret feilett nagytva, es nem felel meg azeredetinek.
12. abra
HASZNÁLATI UTASITÁS
Gratulalunk az üj ZEISS CONQUEST HDX távcsdóhl Élvzeză a természtőképmegjelenítés impozánés élményét, amely csillogásalás kiemeikéd szinhüsegeveltünik ki.
A ZEISS marga termékeire kivaló optikai teljesitmény, pontos kidolgozás és hosszú élettartam jellemzö. Kovesse az alábbi hasznalati tudnivalókat, bizişitva a termek optimális hasznalatát, hagy az hosszü èvekig hú kiserője maradhasson.
Vegye figyembe aBiztonsagi utasitasokat, melyek itt erhetok el:
Termek Rendelési szam Szallitasi terjedelem
| 8 x 32 52 32 14 Tâvcsö | |
| Szemlencsevedö fedél | |
| 10 x 32 52 32 15 | Objektivvedö fedél |
| 8 x 42 52 42 14 | Tartószij |
| 10 x 42 52 42 15 | Hordtáská tartószijial |
| 8 x 56 52 56 34 | Optikalizsitić kende |
| 10 x 56 52 56 35 | Rövid utmutató |
| 15 x 56 52 56 36 | Bíztonsági utasítások |
| 15 x 56 LRP 52 56 36 -9901-000 | |
Szemtávolsághoz valo igazítás (pupillatávolság)
Hajtsa a tavcsø két felet a kozeptengely menten egymas fele, amig a két szemlencse tavolsaga az On szemtavolsagänak megefello nem lesz. Igy a szeme szamara optimalis kepet eri el Az optimalis szemtavolsagot akkor eri el h a tvcsovan at két szemmel valo megfigyelen soran egy kor alaku kjo jön litre (2. abra).
Képelesseg beallitasa

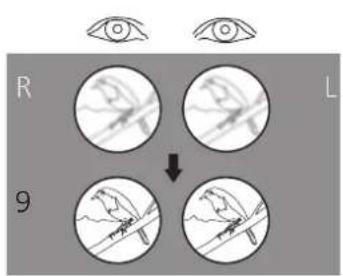

A távscro rendelkezik égy fókszárolékkel, valamint egy kerekkel a dioptria kiegenitlenéshez. A beallitashoz csukja be a jobb szemét, es a fókszárolék segiteşegel'd alittsa be elsesr a képet a távscbo aloldi telen (3. ábra).
Ezt koveten csukja be a bal szemét, és allitsa utan - ha szükséges - a dioptriakiegyenlités segilSEGÉVEL a távcsö jobb oldali felenek képelességét (4. ábra). Részletes informació a kovetkežo szaszkab olvashatok. A dioptriakiegyenlités beallitasa egy +" es -jellet ellott skalat tartalmaz, és referenciapontkent rendelkezik egy indexpontal. Is jegyeze meg a személyes beallitatasat, igy denen távcsönél gyorsan beallithatja sajat dioptriakiegyenlitését.
A kūlōnbözō távolságokban való élesre allitāshoz márCsak a fókuszló kereket kell használnia (5. ábra).
Fontos: A két kép élesre allitásaḥoz mindig ugyanazt a tárgyat hasznájal!
Dioptria reteszelése
A távcsro reteszeli mechanizmussal rendelkezik, amely megakadályozza adioptriakiegyenlités vêletlen elallitásat (4. ábra).
A dioptria beaillatasnoz eloszor tekerje ki a szemkagylot (a). Ezutan huzza felfe aldioptriaallito gyrour, hagy kioldja azt (b). A dioptriat a dioptriaallto gyrour elfogatasaval (c) a fent leiirtak szerint moodosithata. Ha a kepelesseget megeleio beaillottata, a dioptria-baillto gyrour ismet nyomja lefelet a reteszeleshez (d).
A szemkagylók beallitása, Megfigyelés szemuveggel és szemuveg nélkül
Szmuemeg neliu megyigeliskor a keszuleket kicsavart szemkaglyokkal hasznjla. Ehmez az oramutato jarasal ellentetes iranyba tekerje ki felfele a szemkaglyokat, igeny szerint a legfelso alisag (6. abra-A).
A szemkaglylokat négy pozicioban rogzitheti, az also es a felso, valamint két koztes poziociban. Ennek a beallitasi lehtosegnek koszönhetoen valtoztathato zsem tavolsaga a kilépó pupillahoz képest, és igy minded felhasnáló számara egyedileg beallithato.
Szmüveggel valo megfigyelskor tekerje a szemkagylokat (az oramutato jarásaval megegyezó irányba) a legalso allasig (6. abra - B).
Fontos: Ha a szemkaglyókat kitekt ellapotban tovább tekeri az oramutato jarásalval entelletesen, akkor azok kilazulhatnak. Ez szándezkan san ivgy, lásd „A szemkaglyótkiszütităs és cseréj".
A szemkagylók tisztitása és cseréje
Cserhez vagy tiszltashoz a szemkaglyok teljesen letekerhetok a tavcsorol. A 6. abran bemutatottak szerint tekerje ki a szemkaglyokat a legfeisro rozgitetll allasukig, majd azonos iranyba meg kijeebba meneten, amig teljesen le nem csavarja a szemkaglyokat.
A szemkaglyok tiszitatasvagc serejket kovetoen az oramutato jarasaval megeyeziranyba tekerje be oket teljesen a szemlenscere (lasd meg; A szemkaglyok beallitasa, Megfigeylees szmveug nekul es szemuleggel). Kicsit eroseben az oramutatojarasaval megeyeziranyba enyhnen elforgatva a szemkaglyok menete beakad a legalacsonyaab beallittaba. Ezt kovetoen a rozgitell alasko reven a megszokottmodon allithata be a szem i a szemlcncse kozotti kivant davolsagot.
A tartoszij es a vedofedelek felhelyezese

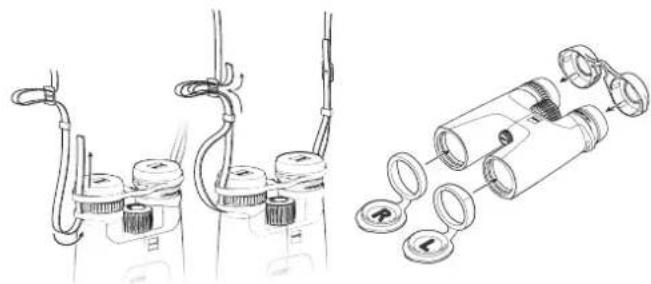

A csomagolas tartalmazaa tartoszijat, a szemlcsevedo fedetlet es az objektivvedo feedeleket. A 7. abran lathato modon a szemlcsevedo fedel rogztise a tavcsovan a tartoszijhurkon keresztul a tartoszijial tortenik.
A szij hosszt a szij megfeszitesevel vagy kiengedesel allthatja be a kivant mertékre. Szükseg szerint a szemlencsevedo fedel masik oldalän ugyanebben a sorrenden el. Sajt megitelese szerint a szemlencsevedo fedelet felhelyezheti akarCsak azgilk oldaira
Az objektivvedo fedelek kozul a bal oldalit L",a jobb oldalit pedig R" betu jeloi, es a bal, illetve a jobb tavcsofelre kek oket fehelyezni (8. abra).
A szemlencse- és objektivédo fedel használata
A szemlencsevedo fedelet a szemkaglyokra kell helyezni (8. abra). Megtarhatja a kilepo pupilla kivant tavolsagat. A tavcsoshasnalata elott vegye le a feidel.
A felhelyezzett objektivvedo fedelek tartosan a tavcsovon maradhatnak, es hasznalat elott ckak kehl hajtani oket.
Allvanyadapterek felhelysezese

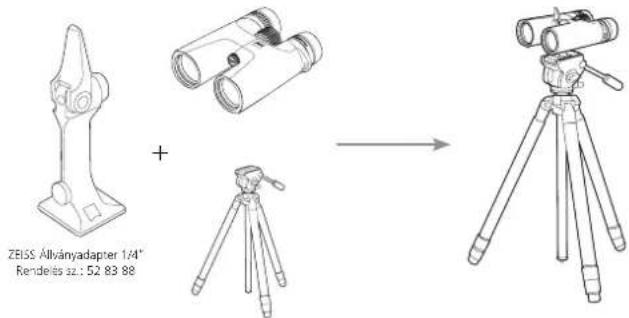

A ZEISS CONQUEST HDX-sorozat tavcsoeit az 1/4"-es ZEISS allvanyadapterrel vagy a ZEISS Binofix univalis allvanytartoval egyutt rozgithet barmelyik kereskedelmi forgaiomban kaphotofoalvanyon (9. abra).
A ZEISS allvanyok es allvanyadaptererek, valamint tovabbi tartozekok rendelesi szamait a. "Tartozekok a ZEISS CONQUEST HDX termekekhez" cim fepezetben talalja.
Spezialis beallitasok a LRP 15x56 MRAD iranyzekhoz
A ZEISS Conquest HDX LRP 15x56 kifejezetten sportlovieszhez lett kifjeszte, es MRAD iranyzekkal van felszererve, amely heletov teszi az iranyzekdolesszogenek es elessgenek kulon-kulon torteno beaillatasat (10. abra).
Megjegyzes: Az iranyek a bal oldali csatornaban talalhato. Hasznalat kozben az iranyek atkerul a teljes képre.
Az iranyzek szintezese
1) Mint minded távcsó esetében, eloször is be kell allitania a szemtávolságot az optimalírisa (lásd a szemtávolság beallitása cimú szakasz).
2) Most nezzen at a tavcsovon, es ellenorizze, hogy a bal oldali csatornaban levov iranyzek kiegyenlitet (vzsintes)-e vagy sem. Ha az iranyek nem vizsintes, forgassa el a foragotgyurut -a gumibevonat nelkuli gyurut - amig az iranyek tokeletesen vizsintenes nem lesz (11.abra).
3) A szintezeshez hasznalhat egy referenciapontot, peldaul egy epuletet.
Megjegyzes: Az iranyzek kiegyenlitésere szolgalo forgatogyur szandekosan nehezebben mozgathato, hogy elkerulheto legyen a veteleten beallitas.
Az iranyzek fokuszalasa
Miután az irányékot beszintezte, fókuszánlia kell az irányékot, hogy tiszta és elés képet kapjon (12. ábra).
1) Az irányzik fokuszaláshoz elszor csavarjka i szemkagylot (a). Ezután húzza felfelé a gumírozott allitógyürut a feloldáshoz (b).
2) Csuka be a jobb szemét, miközbén a tácvsovón keresztül néz, és forditsa a dioptria beallitásat az irányzek balra vagy jobroba, amig az irányék fókuszbam nen kerul (c).
3) Ha az iranyzek fokuszalva van, nyomja le ismet a gumirozott allitogyurut a rogzitesez (d).
Tipp: Amikor a tácvsovón keresztú fókuszálaj az irányzekot, nézzen semleges hattterre, pédául egy nagyobb távolságban levő fehé ragy szürke falra.
Megjegyzes: Kefjuk, vegye figyelmeb, hagy a szem kb. 2 masodperc mulva elkezd kiegyenlitteni az elsesget. Ez meghamisithatja a elesseg beaillatasd. Ezert egyszerre cskr odigid nezzen az okularba. Szukseg eseten ismetelje meg ez az eljarast. Az iranyzeknak borotvaeles fokuszban kell lennle anelkul, hagy a szem tegmerhein.
Apolás es karbantartás
A távcsō ZEISS LotuTec bevonattal van ellàva. A lencsefuleut hatékony védörtege a kūlánösen sima felületnek es az ezáltal elert lepergeto hatasnak koszönhtoen érezhetoen csökkenti a lencse szennyezódéset. A szennyezódések kevesbe tapadnak meg, es ha mégis, akkor gyorsan, könnyen es foltmentesen eltávolithatok. A LotuTec bevonat Ellenalióhépes es kopāsallo.
A lencsken levó durva szennyezódesek (pl. homok) ne torolje le, hanem inkabb fuvassa le a lencskról, vagy tavolitsa e al nencskról egy finom szalu szrećset segitsegel. Az ujlenyomatok egy bonyos ido elteilevel karos hatassai lehetnek a lencse felületère. A lencsefelüket legeyszerübben ralehelye, majd egy tiszta, optikai cekkra alkalmas torlokendov utantorölve tisztlatok. Az optikai eszkozökön - kūlönöskppn a tropsokon - fellop gombasodas ellen a kūslo nencseflületek szaraz és allandóan jol szelóho helyen tortená tárolása a legjobb megoldás. A ZEISS CONQUEST HDX ravcsno nen igényel egyeb kūlönleges apolást.
A haz es a gumirozas szennyezodesei tobonyire meleg vizzel, pamutkendovel es enyhe dorzsolssel eltavolithatok.
A ZEISS CONQUEST HDX TARTOZÉKAI
A tarozek rem tarozik a szal'tasi terjedelembe.
UGYFELSZOLGALAT, POTALKATRESZEK ES GARANCIA
A szervizzeli vagy pólkatrészekel kapcsoplatos kédések esétén, vagy ha a garancialis felteteleket szeretne letölteni, latogasson el a webboldunkra:
Tovabbi kerdesek eseten fordujon hozzank az alabbi elerhetosegeken:
ZEISS Customer Service
Carl Zeiss Sports Optics GmbH
Gloelstr. 3-5, 35576 Wetzlar, Nemyetorszag
Telefon +49 800 934 77 33
E-mail consumerproducts@zeiss.com
ZEISS Customer Service USA
Carl Zeiss SBE, LLC
Consumer Products
1050 Worldwide Bvd.
| 8 x 32 10 x 32 8 x 42 10 x 42 8 x 56 10 x 56 15 x 56 15 x 56 LRP | ||||||||
| Nagyítás 8 10 8 10 8 10 15 15 | ||||||||
| Az objektiv hasnos átmöröje mm 32 32 42 42 56 56 56 56 | ||||||||
| Klépő pupilla átmöröje | mm | 4 | 3,2 | 5,25 | 4,2 | 7 | 5,6 | 3,7 |
| Szükületi érkek | 16,0 | 17,9 | 18,3 | 20,5 | 21,2 | 23,7 | 29,0 | |
| Látómező | m/1 000 m(ft/1 000 yard) | 140(420) | 118(354) | 128(384) | 115(345) | 125(375) | 115(345) | 80(240) |
| Szubjektiv latószog | ° | 64 | 68 | 59 | 66 | 57 | 66 | 69 |
| Kózelállitás határ | m (lab) | 1,5 (4,9) | 2 (6,6) | 3,5 (11,5) | ||||
| Dioptria-beallitás tartomány | dpt | ±4 | ±4 | ±4 | ||||
| Klépő pupilla távolsága | mm | 16,5 | 16,5 | 18 | ||||
| Pupillatávolság | mm | 54-74 | 54-74 | 56-74 | ||||
| Prizmarendszer | Schmidt-Pechan | Schmidt-Pechan | Abbe-König | |||||
| Edzés | LotuTec® / T* | LotuTec® / T* | LotuTec® / T* | |||||
| Nitrogentöhltés | √† | √† | √† | |||||
| Vizhatlanság | mbar | 400 | 400 | 400 | ||||
| Üzemi hörmséklet | °C (°F) | -20/+63 (-4/+145) | -20/+63 (-4/+145) | -20/+63 (-4/+145) | ||||
| Hossz | mm (in) | 132 (5,2) | 150 (5,9) | 210 (8,3) | ||||
| Széisség 65 mm-es szemtávolsagnál | mm (in) | 115 (4,5) | 119 (4,7) | 145 (5,7) | ||||
| Tömeg | g (oz) | 620 (21,9) | 715 (25,2) | 1 235(43,6) | 1 250(44,1) | 1 265(44,6) | ||
| 1 280(45,2) | ||||||||
A muszaki tovabbfejesztés erdekében fenntartjuk a jogot a kivilēs a szalitasi terjedelem modositasára.
