РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Conquest HDX 8x56 ZEISS

Manuel d'utilisation

Fig.1 Fig.2

DÉSIGNATION DES COMPOSANTS

1. Cache de protection des oculaires
2. Bonnettes d'oculaire
3. Molette de compensation
   dioptrique (verrouillable)
4. Points d'attache de la couroie de transport
5. Molette de mise au point
6. Interface pour l'adaptateur de trèpédic 1/4"
7. Cache-objectif

Fig. 3

Fig. 4

Fig.6Fig.5

Fig.9Fig.8Fig.7

15x56 LRP

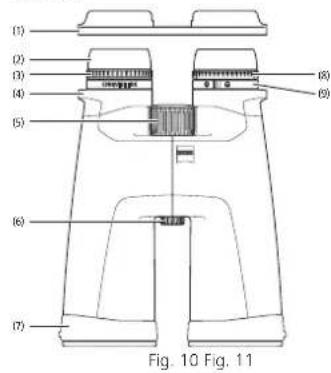

DÉSIGNATION DES COMPOSANTS

1. Cache de protection des oculaires
2. Bonnettes d'oculaire
3. Molette de compensation dioptrique (verrouillable)
4. Points d'attache de la couroie de transport
5. Molette de mise au point
6. Interface pour l'adaptateur de trèpéd 1/4"
7. Cache-objectif
8. Mise au point du réticule
9. Mise à niveau du réticule

15x56LRP

15x56LRP

Remarque:

La tallée du réticule a été agrandie dans les graphiques pour une meilleure illustration et ne correspond pas à la tallée réelle.

Fig. 12

MODE D'EMPLOI

Nous vous remercions d'avoir choisi les jumelles CONQUEST HDXe de ZEISS.Profitez d'une experience exceptionnelle en discoverant des images fidées à l'original, caractérisées par leur brillance et leur grande fidèle chromatique.

Les produits ZEISS se distinguent par des performances optiques hors du commun, une finition impeccable et une longue durée de vie. Veuliez respecter les instructions du réseau mode d'emploi pour vous assurer d'utiliser votre produit de manière optimale. Au fil des ans, il s'imposera comme le compagnon idéal de vos sorties.

Veuillez respecter les consignes de sécurité que vous trouvrez sur :

Produit Récurrence Contenu de livraison

8 x 32 52 32 14 Jumolles
10 x 32 52 32 15	Cache de protection des oculaires
	Cache-objectif
8 x 42 52 42 14	Courloire de transport
	Sacache de transport avec courroie de transport
10 x 42 52 42 15	Chiffon de nettoyage pour optiques
	Guide rapide
8 x 56 52 56 34	Consignes de sécurité
10 x 56 52 56 35	Adaptateur de trépied 1/4" (uniquement avec 15 x 56 et LRP 15x56)
15 x 56 52 56 36
15 x 56 LRP 52 56 36 -9901-000

Réglage de l'écart interpupillaire

Ajustez l'écartement des tubes de vos jumelles par rapport à l'axe central jusqu'à ce que la distance entre les deux oculaires corresponde à l'écart entre vos deux yeux. C'est ainsi que vous obtiendarez une image optimale, parfaitement adaptée à vos yeux. L'écart interpupillaire optimal est atteint lorsque vous voyagez, en regardant avec les deux yeux, une seule image circulaire à travers vos jumelles (Fig. 2).

Réglage de la nettement

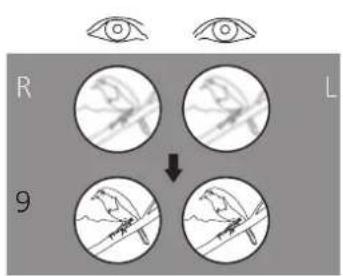

Les jumelles sont dotées d'une molette de mise au point et d'une molette de compensation dioptrique. Pour le réglage, fermez l'eel droit et réglez la nettable de l'imag du tube gauche avec la molette de mise au point (Fig. 3). Fermez ensuite l'eel gauche et réglez, si nécessaire, la nettable de l'imag du tube droit à l'aide de la molette de compensation dioptrique (Fig. 4). Les détails sont données à la section suivante. Le réglage de la compensation dioptrique s'effectue sur une échelle graduée « + » et « - » dotée d'un point de repère pour reference. Notez votre réglage personnel pour pouvoir rapidement procéder à la compensation dioptrique sur d'autres jumelles.

Pour régler la nette sur d'autres distances, il suffira alors d'actionner la molette de mise au point (Fig. 5).

Remarque : utilisez toujours le même objet pour régler la nettedé des deux images !

Verrouillage de la compensation dioptrique

Les jumelles disposent d'un mecanisme de verrouillage permettant d'éviter le déréglage accidentel de la compensationdioptrique (Fig.4).

Pour régler la compensation dioptrique, dévissez d'abord les bonnettes d'oculaire (a). Puis, vous pouvez tirer la molette de réglage vers le haut, pour la déverrouiller (b). Modifiez la compensation dioptrique comme déscrit plus haut en tournant la molette de réglage (c). Une fois la nettede d'image bien réglee, enforcez la molette de réglage (d).

Réglage des bonnettes d'oculaire, observation avec et sans lunettes

Lors de l'observation sans lunettes, déployez les bonnettes. Pour ce faire, dévissez les bonnettes d'oculaire dans le sens inverse des aiguilles d'une montre, jusqu'à la position plus haute (Fig. 6 - Schema A), si nécessaire.

Les bonnettes peuvent etre enclenchees dans quatre positions:position basse,haute et deux positions intermediaires. Ces options permectent d'ajuster I'ecartement des yeux a la pupille de sortie et de personnaliser ainsi les reglages de I'appareil a son utiliseur.

Pour l'observation avec des lunettes, vissez les bonnettes (dans le sens des aiguilles d'une montre) jusqu'à la position la plus basse (Fig. 6 - Schéma B).

Remarque : les bonnettes d'oculaire peuvent se detacher en continuant à les dévisser dans le sens inverse des aiguilles d'une montre en position déployée. Cette fonctionnalité est intentionnelle. Pour plus d'information à ce sujet, veuillez consulter la section « Nettoyage et remplacement des bonnettes d'oculaire »

Nettoyage et remplacement des bonnettes d'oculaire

Pour leur remplacement ou leur nettoyage, les bonnettes d'oculaire peuvent etre completement devisees des jumelles. Devisees les bonnettes comme indique a la Fig. 6, jusqu'a atteindre la position la plus haute, continuez a les tourner dans le meme sens de rotation jusqu'a ce qu'elles se detachent.

Après le nettoyage ou le remplacement des bonnettes, revissez les complètement dans le sens des aiguilles d'une montre sur l'oculaire (voir également la section « Réglage des bonnettes d'oculaire, observation avec et sans lunettes »). Le filtage des bonnettes d'oculaire s'enclenché dans la position la plus basse d'un léger à-coup dans le sens des aiguilles d'une montre. Vous pourrez ensuite, à l'aide des différents niveaux de réglage, ajuster à votre guise la distance séparant toute voil de l'oculaire.

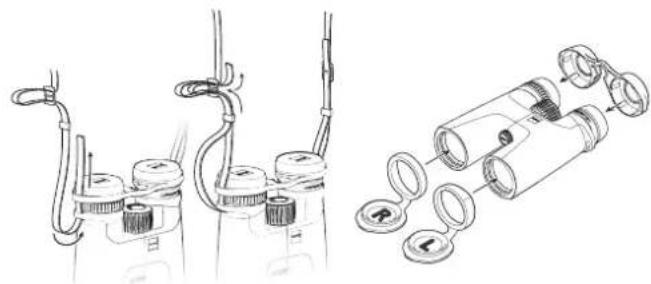

Mise en place de la couroie de transport et des caches de protection

La courroie de transport, le cache de protection des oculaires et les cache-objectifs sont fournis avec les jumelles. Comme illustré à la Fig. 7, le cache de protection des oculaires se fixe aux jumelles au niveau des points d'attache de la courroie de transport.

La courroie peut être réglée à la longueur voulue en la serrer ou la desserrant. Si nécessaire, procédéze de la même manière de l'autre côte du cache de protection des oculaires. Le cache de protection des oculaires peut également être accroché d'un seul côte uniquement.

Les cache-objectifs sont dotés de repère « L » pour la gauche et « R » pour la droite, et s'installent respectivement sur les tubes gauche et droit (Fig. 8).

Utilisation du cache de protection des oculaires et des cache-objectifs

Le cache de protection des oculaires se place sur les bonnettes d'oculaire (Fig. 8). Ce faisant, vous pouvez conserver la distance des pupilles de sortie. Avant d'utiliser les jumelles, retirez le cache.

Les cache-objectifs peuvent rester en permanence sur les jumelles après leur installation et il suffit alors de les ouvrir avant l'utilisation.

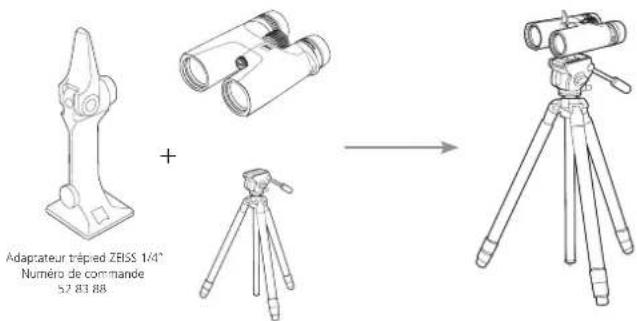

Installation d'adaptateurs de trépied

Les jumelles de la gamme CONQUEST HDX de ZEISS peuvent etre fixees sur n'importe.
quel trepied pour appareils photo usuels, grace a I'adaptateur de trepied 1/4" ou au
support universel Binofix de ZEISS (Fig.9).
Les numero des commande des trepieds et des adaptateurs de trepieds de ZEISS,
aisie que des autres accessoires, sont repertoriés au chapitre « Accessoires pour ZEISS
CONQUEST HDX »

Réglages spécifique pour LRP 15X56 avec réticule MRAD

Les jumelles ZEISS Conquest HDX LRP 15x56 sont conçues spécialement pour le tir sportif et dotées d'un réticolque MRAD, permettant un réglage séparé de l'inclinaison et de la nettable (Fig 10).

Remarque: le réticule se trouve dans le tube gauche. Lors de son utilisation, le réticule apparait sur l'image complète.

Mise à niveau du réticule

1) Comme avec toutes les jumelles, vous devez d'abord regler l'écart interpupillaire de manière optimaie pour vous (voir la section Réglage de l'écart interpupillaire).
2) Regardez dans les jumelles et vérifie si le réticule est à niveau (horizontal) dans le tube gauche. Si le réticule n'est pas horizontal, tournez la bague rotative - bague sans caoutchuc - jusqu'à ce que le réticule soit parfaitement horizontal (Fig 11).
3) Vous pouvez utiliser un point de repère, p. ex. un batiment, pour vous aidier lors de la mise à niveau.

Remarque: la bague rotative de mise à niveau du réticule est assez dure, afin d'éviter un déréglage accidentel.

Mise au point du réticule

Dés que le réticule est à l'horizontal, vous doivent effectuer sa mise au point pour obtenir une vision claire et nette (Fig 12).

1) Pour la mise au point du réticule, dévissez d'abord les bonnettes d'oculaire (a).
Vous pouce ensuite tirer la bague de réglage caoutchoutée vers le haut pour la déverrouiller (b).

2) Fermez l'ceil croit tout en regardant dans les jumelles, et tournez le réglage dioptrique du réticule vers la gauche ou la droite, jusqu'à obtaining la nette du réticule (c).

3) Une fois le réticule net, enforcez à nouveau la bague de réglage (d) caoutchoutée pour la verrouiller.

Astuce : lors de la mise au point du réticule, regardez un arrêté-plan neutr dans les jumelles, p. ex. un mur blanc ou gris, situé à une assez grande distance.

Remarque : notez que l'eel chercha a compenser cette nettete au bout de 2 secondes environ. Le réglage de la nettete risquerait alors d'en être fausse. Pour évitier ce phénomène, ne regardez toujours que brièvement dans l'oculaire. Le cas échéant, repétéz l'opération. Le réticule doit apparaitre parfaitement net, sans occasionner de fatigue oculaire.

Maintenance et entretien

Les jumelles sont dotées du revêtement ZEISS LotuTec. Cette couche de protection efficace pour lentilles leur confère une surface particulièrement lisse, à l'effet hydrophobe saississant, pour une résistance à l'encrassement optimale. Les impuretés adhérent moins et, le cas échéant, peuvent être éliminéesrapidement, facilement et sans laisser de trace. Le revêtement LotuTec est également résistant et insensible à l'abrasion.

Au besoin, pour déloger de grosses particules de saléte des lentilles (du sable, par exemple), ne les essayez pas avec un chiffon : soufflez dessus ou utilisez un pinceau souple. À la longue, les traces de doiguits peuvent déteriorer la surface des lentilles. Le plus simple est de soufflier sur les lentilles pour les embuier, puis de les essayer avec un chiffon de nettoyage spécial pour optiques. Pour prévenir la formation de moisissures, dans les pays tropicaux notamment, l'appareil doit être conserved au soc, dans un endroit garantissant la bonne aération de la surface extérieure des lentilles. Vos jumelles ZEISS CONQUEST HDX ne nécessitant aucun autre entretien particulier.

Le caoutchouc et le boilier se nettoient dans la plupart des cas en frottant légrement avec un chiffon en coton et de l'eau tiède.

ACCESSIONS POUR ZEISS CONQUEST HDX1

Accessories non inclus dans la vieaison.

SERVICE APRES-VENTE,PIECES DETACHEES ET GARANTIE

Pour toute question sur le S.A.V. ou les pieces détaches, ou pour télécharger nos conditions de garantie, veillez consulter notre site Web :

Pour toute autre question, veuillez contacter :

ZEISS Customer Service

Carl Zeiss Sports Optics GmbH

Gloelstr.3-5,35576 Wetzlar,Allemagne

Telephone[phone]

E-mail [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products

		8 x 32 10 x 32 8 x 42 10		42 8 x 56 10 x 56 15 x 56 15		x 56 LRP
Grossissemment 8 10 8 10 8 10 15 15
Diamètre utile de l'objet mm 32 32 42 42 56 56 56 56
Diamètre des pupils de sortie mm 4 3,2 5,25 4,2 7 5,6		3,7 3,7
Indice crépusculaire		16,0	17,9	18,3	20,5	21,2	23,7	29,0	29,0
Champ de vision	m/1 000 m(pieds/1 000 yards)	140(420)	118(354)	128(384)	115(345)	125(375)	115(345)	80(240)	80(240)
Angle de vision subjectif	°	64	68	59	66	57	66	69	69
Distance de mise au pointminimaie	m (pieds)	1,5 (4,9)		2 (6,6)		3,5 (11,5)
Plage de réglage dioptrique	dpt	±4		±4		±4
Distance des pupils de sortie	mm	16,5		16,5		18
Écart interoupillaire	mm	54-74		54-74		56-74
Système à prismes		Schmidt-Pechan		Schmidt-Pechan		Abbe-König
Traitement		LotuTec® / T*		LotuTec® / T*		LotuTec® / T*
Injection d'azote		√		√		√
Étanchéité à l'eau	mbar	400		400		400
Température de fonctionnement	°C (°F)	-20/+63 (-4/+145)		-20/+63 (-4/+145)		-20/+63 (-4/+145)
Longueur	mm (pouces)	132 (5,2)		150 (5,9)		210 (8,3)
Largeur pour un écart oculairede 65 mm	mm (pouces)	115 (4,5) 119 (4,7)				145 (5,7)
Poids	g (onces)	620 (21,9)		715 (25,2)		1 235(43,6)	1 250(44,1)	1 265(44,6)	1 280(45,2)

Sous reserve de modifications du produit et du contenu de livraison, liées aux progrès techniques dans le domaine.
