Conquest HDX 8x56 - 双筒望远镜 ZEISS - 免费用户手册

产品类型	双筒望远镜
品牌	ZEISS
型号	Conquest HDX 8x56
放大倍率	8x
物镜直径	56 mm
出射瞳孔直径	7 mm
暮光系数	21.2
视场	125米/1000米（375英尺/1000码）
主观视场角	57°
最近对焦距离	3.5米（11.5英尺）
屈光度调节范围	±4 dpt
出瞳距离	18 mm
瞳孔间距	56–74 mm
棱镜系统	Abbe-König
镀膜	LotuTec® / T*
氮气填充	是
防水性能	400 mbar
工作温度范围	-20°C至+63°C（-4°F至+145°F）
长度	210毫米（8.3英寸）
宽度（在65毫米瞳孔间距时）	145毫米（5.7英寸）
重量	1,235克（43.6盎司）
配件包括	目镜盖、物镜保护盖、背带、便携包、擦镜布、快速指南、安全说明
保养与维护	使用LotuTec镀膜；吹走粗颗粒；呵气后用光学布擦拭；避免指纹；干燥存放
安全	请参阅 www.zeiss.com/cop/safety 获取安全说明
备件与维修	客户服务和更换零件请访问 www.zeiss.com/nature/service

常见问题 - Conquest HDX 8x56 ZEISS

如何调整蔡司Conquest HDX 8x56双筒望远镜的瞳孔间距（IPD）？

将两个镜筒围绕中心轴弯曲，直到目镜之间的距离与您的眼睛匹配。当双眼通过目镜观察时，应看到单个圆形图像。

如何正确对焦双筒望远镜？

闭上右眼，使用中央调焦轮为左眼调清晰图像。然后闭上左眼，如有需要，调整右镜筒上的屈光度轮。对于不同距离，只需使用调焦轮。

如何锁定屈光度调节以防止意外改变？

拧下眼杯，向上拉起屈光度调节环以解锁，调整对焦后，将环向下按压以锁定到位。

可以戴着眼镜使用双筒望远镜吗？

可以。将眼杯顺时针旋下（向下）至最低的卡位，适用于戴眼镜使用。如果您不戴眼镜，将眼杯逆时针旋出至最高的卡位。

如何清洁镜片？

首先吹走粗颗粒（如沙子），或使用细毛刷。轻轻对镜片表面哈气形成湿气，然后用干净的擦镜布擦拭。LotuTec镀膜使清洁更容易并减少涂抹痕迹。

如何安装背带和保护盖？

将背带穿过双筒望远镜上的挂钩。按照说明书所示安装目镜盖和物镜盖：物镜盖上标有“L”（左）和“R”（右）。背带长度可调。

可以将双筒望远镜安装在三脚架上吗？

可以，使用ZEISS三脚架适配器1/4英寸或ZEISS Binofix通用三脚架适配器。双筒望远镜具有1/4英寸螺纹接口用于三脚架连接。

LotuTec镀膜有什么作用？

LotuTec是一种保护性镀膜，使镜片表面更光滑且防水。污垢和灰尘附着较少，且易于去除而不留痕迹。它还具有耐久性和抗刮擦性。

双筒望远镜防水防雾吗？

是的。双筒望远镜采用氮气填充，防水深度达400毫巴，可防止内部起雾和进水。

如何更换眼杯？

将眼杯延伸至最高卡位后，逆时针拧下眼杯。安装时，顺时针旋入目镜直到卡入最低位置，然后根据您的需要调整卡位高度。

用户手册 Conquest HDX 8x56 ZEISS

安全阅的注意要遵守心<。它非次
wEprth用意

納品内容

製品 注文番号 納品内容

8x32523214	双眼鏡
10x32523215	対物レンズ保護力11
8x42524214	capeLINGSTLADPS
10x42524215	capeLINGSTLADPS付きcapeLINGDALE
8x56525634	leNSZ用ケロス
	克莱卡はド
10x56525635	安全に監視の注意
15x56525636	三郎アダpler一14" (15x56とLRP 15x56)
15x56LRP525636-9901-000

两眼の間隔（瞳孔間隔）に調整する

注意：丙方的画像的比卜合着成场合，必同对象物使用下

視度ロク

A力卡F上。上下之12的中間位置的计4之位在口克之。此之调整才P于，射出限可对的服的距为一拉一与个别调整能来。

已注意：「亚力扣方引出状態反時計回以之回及外之和为可。此是意圖的且の方式設計者也（「亚力扣の手入

AI力的0手入上交

卡兰德格上拉，接眼斯保力一去好对物人保力一有
卡克一付属了。授眼人保责力一示如中

Stulap为缓动，Sulap为希望的长已调整以。此必要可设之、反对侧的接眼人保力一也同操作行了。这假。援眼人保力一巴是，无希望心切片方の用取付也有

接眼LeNs保薬力BA一对物LeNs保薬力BA一的使用

注意：Lechuk在水平可的动回转LIN是、意网之与于我上乙

LeTckul的焦点合

LteKl的水平化为演次第、焦点合怎之，LeKl可k和鲜明（见或上）必要加

1)LeTcklrc的焦点合怎？是：、末亚力卡P回以外！（a）。。
的後、G么付志调整LNG为引中上贝口、口和解除）（b）。

拉一托一丁兑和八UJNG的污是、通常、温水和布心释<之约此上可取除<之与成

ZEISS CONQUEST HDX 用克

ZEISS CONQUEST HDX 使用手册

图1图2

部件名称

1.日镜护罩
2.眼罩
3.屈光度调节轮（可锁定）
4.背带环
5.调售轮
6.二脚架运配器1/4”接口
7.物镜护罩

图3

图4

图6图5

图7

图8

图9

15x56 LRP

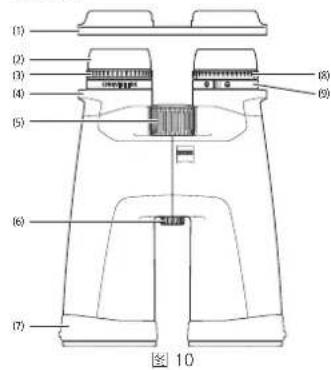

部件名称

1. 目镜护罩
   2.眼罩
   3.屈光度调节轮（可锁定）
   4.背带环
   5.调焦轮
   6.三脚架适配器1/4接口
2. 物镜护罩
   8.准星调焦装置
3. 准星调平装置

15x56 LRP

图11

15x56LRP

图12

提示：

为便于展示，图中的淮昌已被放大，与原始尺寸不符。

使用提示

恭喜您购买新款ZEISS CONQUEST HDX望远镜。蔡司望远镜以其清晰度和高色彩保真度脱颖而出，能够再现高保真图像，让您尽享难忘体验。

卓越的光学性能、精细的做工、超长的使用寿命是蔡司品牌产品一贯秉持的特点。请注意遵守以下使用提示，以确保您的产品达到最理想化的使用状态以及最长的使用寿命，让它忠实长久地陪伴在您左右。

请注意安全提示，这些信息可以在以下位置找到：

8x32523214	望远镜
10x32523215	目镜护罩 物镜护罩
8x42524214	背带 便携包,包括背带
10x42524215	镜头清洁布 快速指南
8x56525634	安全提示 三角架适配器1/4" (仅限15x56和 LRP 15x56)
10x56525635
15x56525636

15x56LRP525636-9901-000

根据眼距（瞳距）进行调整

请沿中轴线对折望远镜的两个镜筒，直至两个目镜的间距与您双眼的间距一致。如此，您即可获得适合您双眼的最佳图像。当双眼透过望远镜可以看到一个圆形的画面时，即表示已达到最佳眼距（图2）。

调整图像锐度

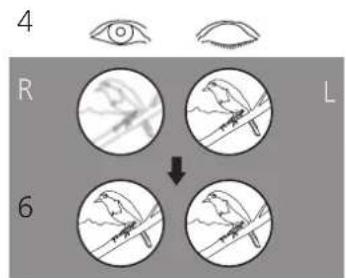

该望远镜具有一个调焦轮和一个用于补偿屈光度的调节轮。调节时，请闭上右眼并通过调焦轮调节左镜管中图像的锐度（图3）。

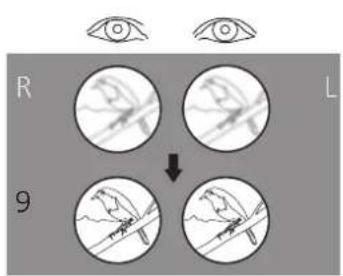

然后闭上左眼，并（如果必要）通过调节屈光度调节轮再次调整右镜筒的图像锐度（图4）。详细信息请见下一章节。屈光度调节轮带有含“+”和“-”符号的刻度，并刻有指标点作为参考点。如果您记住了您的个人设定，那么在使用任何一副望远镜时，您都能够快速地设定出您的屈光度补偿。

以不同距离进一步调节锐度时，只需旋转调焦轮（图5）。

提示：清始终使用相同的对象调节两个图像的锐度！

屈光度锁定

该望远镜具有锁定机构，可防止意外调节屈光度调节轮（图4）。

要调节屈光度，首先旋出限量(a)。然后，您可以向上拉屈光度调节环以将其解锁(b)。如上所述，通过转动屈光度调节环来改变屈光度(c)。正确调节图像锐度后，向下按屈光度调节环以再次锁定(d)。

调整眼罩，佩戴及不戴眼镜进行观察

不戴眼镜进行观察时，请将设备上的眼罩旋出。为此，需逆时针向上旋出眼罩，可选择将之旋转至最上方的锁止位置（图6-图示A）。

眼罩可卡在四处位置：上下以及两个中间位置。通过此调节方法，可改变眼睛到出射光弹的距离，故此可针对每位用户进行个性化调整。

佩戴眼镜进行观察时，请（顺时针）向下旋转眼罩，直至其位于最下方位置（图6-图示B）。

提示：如果继续逆时针旋转已经处于旋出状态的眼罩，则可拆下眼罩。这是特意设计的，参见“清洁与更换眼罩”。

清洁与更换眼罩

更换或清洁眼罩时，可将其从望远镜上完全拆下。如图6所示，请将眼罩伸出至最上方的锁止档位，再继续沿相同方向旋转一圈，直至将眼罩整个拆下。

眼罩简洁或更换完毕后，清顺时针旋转眼罩，直至将其完全旋到目镜上（参见“调整眼罩，佩戴及不戴眼镜进行观察”章节）。经经顺时针拉动眼罩后，其螺纹可卡入最下方位置。然后可按照您的使用习惯和需要，通过锁止档位设定眼睛与日镜间的距离。

安装背带和防护罩

背带、目镜护罩和物镜护罩均位于包装内。如图7所示，使用背带穿过背带环将此日镜护罩固定在望远镜上。

可以通过加长或缩短背带将背带长度调整至所需长度。目镜护罩的另一侧也应按照相同的顺序进行操作（如果需要）。此外，您还可以自行判断是否仅在一侧固定目镜护罩。

物镜护罩上标有“”代表左侧，R“代表右侧，用于分别安装到左右镜（图8）上。

目镜和物镜护罩的使用

目镜护罩套在眼罩上（图8）。由此，您可以保持所需的出瞳距离。使用望远镜之前，请摘下护罩。

物镜护罩在安装好后可以永久留在望远镜上，只需在使用前将其打开。

安装三脚架适配器

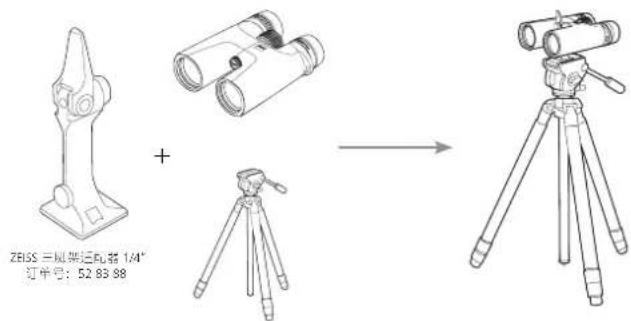

ZEISS CONQUEST HDX系列的望远镜与ZEISS三脚架适配器1/4"或ZEISS Binafix通用三脚架固定座一起使用，可以同定在任何标准的相机三脚架上（图9）。ZEISS一脚架和一脚架适配器及其他配件的订货号，请查看“ZEISS CONQUEST HDX的配件”章节。

配备MRAD准星的LRP15x56的特殊设置

ZEISS Conquest HDX LRP 15x56专为运动射击而设计，配备MRAD准星，可以分别调整准星的倾斜度和清晰度（图10）。

提示：准星位于左侧镜筒。使用过程中，准星会被投射到整个图像上。

准星调平

1)和所有望远镜一样，首先必须将随距调整到最佳宽度（参见调整瞳那一节）。2)现在透过望远镜观察，检查左侧镜筒中的准星是否已经调平（水平）。如果准星未处于水平状态，请转动（没有橡胶的）旋转环，直至准星完美调平（图11）。

3)可以使用建筑物等参考点来帮助调平。

提示：用于准星调平的旋转环特意设置为活动困难，以防意外移动。

准量调焦

准星浮平后必须进行调焦，以便获得清晰的准星视图（图12）。

1)准星对焦时，首先护下眼罩(a)。然后向上拉动橡胶包带的调节环以将其解锁(b)。

2)透过望远镜观察时，闭上右眼，向左或向右转动准星的屈光度调节装置，直到准星对焦完成(c)。

3)完成准星调焦后，再次向下按压橡胶包覆的调节环以将其锁止(d)。

小建议：进行准星对焦时，透过望远镜观察中性背景，例如距离较远的白色或灰色墙壁。

提示：请注意，大约2秒钟后，眼睛便会开始对清晰度进行补偿。这会导致清晰度调节有误。因此，始终只能短暂透过目镜进行观察。必要时，请重复此过程。准星的成像应非常清晰，用肉眼毫不费力便可看清。

保养和维护

该望远镜配有ZEISSLoluTec涂层，借助特别平滑的表面及其强大的荷叶效应性能出众的镜头表面保护层可显著减少镜头脏污。所有类型的污染物的附着减少，并且可以快速、轻松且无痕地清除。此外，LoluTec涂层还非常结实、耐磨。

如果镜头上有粗颗粒污物（如沙粒），请勿进行擦拭，而应将其从镜头上吹掉或者使用细毛刷进行清除。指纹可能会在一段时间后损坏镜头表面。这种情况下，清洁镜头表面最简单的方法是：对镜头问气，然后使用洁净的镜头清洁布进行擦拭。存放时保持镜头外表面干燥且通风良好，有助于防止镜头出现霉菌层（尤其是在热带地区）。除此之外，ZEISS CONQUEST HDX 望远镜无需进行其他特别的保养。

橡胶涂层和外壳上的污染通常可以用湿水、棉布轻轻摩擦去除。

ZEISS CONQUEST HDX 的配件

如果您对服务或备件有任何疑问或者想要下载保修条件，请访问我们的网站：

保留因继续改进技术而更改规格和供货范围的权利。
