BEDIENUNGSANLEITUNG Conquest HDX 8x56 ZEISS

Fig.1 Fig.2

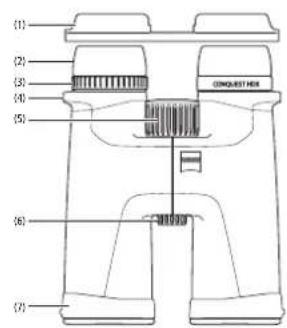

BEZEICHNUNG DER BAUTEILE

1. Okularschutzdeckel
2. Augenmuscheln
3. Dioptrianausgleich (verriegelbar)
4. Trageriemenösen
5. Fokussierrad
6. Schnittstelle für Stativadapter 1/4"
7. Objektwischutzdeckel

Fig. 3

Fig. 4

Fig.6Fig.5

Fig.9Fig.8Fig.7

15x56 LRP

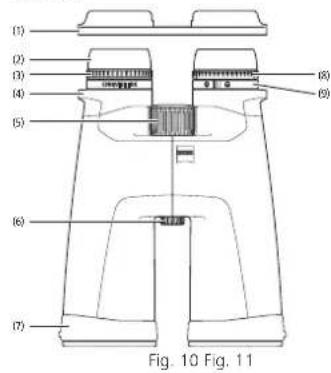

BEZEICHNUNG DER BAUTEILE

1. Okularschulzdeckel
2. Augenmuscheln
3. Dioptrionausgleich (verriegelbar)
4. Trageriemenosen
5. Fokussierrad
6. Schnittstelle für Stativadapter 1/4"
7. Objektivschutzdecke
8. Fokussierung Absehen
9. Nivellieren Abschen

15x56LRP

15x56LRP

Hinweis:

Fig. 12

Die Gröbe des Reticles wurde in den Grafiken zur betteren Darstellung vergroßert und entspricht nicht dem Original.

GEBRAUCHSHINWEISE

Wir gratulieren Ihnen zu ihrem neuen ZEISS CONQUEST HDX Fernglas. Genießen Sie das eindrucksvolle Erlebnis naturetgeber Bildwiedergabe, das sich durch Brillanz und hohe Farbstreu auszeichnet.

Die Produkte der Marke ZEISS sind geprügt durch hervorragende optische Leistungen, prazise Verarbeitung und lange Lebensdauer.itte beachten Sie folgende Gebrauchshinweise, damit Sie Ihr Produkt optimal nutzen konnen und es ihren über viiele Jahre ein zuverlssiger Begleiter ist.

Bitte beachten Sie die Sicherheitshinweise, diesefinden Sie unter:

Produkt Bestellnummer Lieferumfang

8 x 32 52 32 14 Fernglas
10 x 32 52 32 15	Okularschutzdeckel
8 x 42 52 42 14	Objektvorschutzdeckel
10 x 42 52 42 15	Trageriemen
8 x 56 52 56 34	Tragelasche inkl. Trageriemen
10 x 56 52 56 35	Optikreinigungstuch
15 x 56 52 56 36	Quick Guide
15 x 56 LRP 52 56 36 -9901-000	Sicherheitsfinweise
	Stativadapter 14" (nur bei 15 x 56 und LRP 15x56)

Anpassen an den Augenabstand (Pupillendistan)

Knicken Sie die beiden Fernglashälften um die Mittelachse gegeneinander, bis der Abstand der beiden Okulare dem Abstand Ihrer Augen entspricht. So erreichen Sie das für ihre Augen optimale Bild. Der optimale Augenabstand ist dann erreicht, wenn sich beim Beobachten mit beiden Augen durch das Fernglas ein kreisrundes Bild ergibt (Fig. 2).

Bildschärfe einstellen

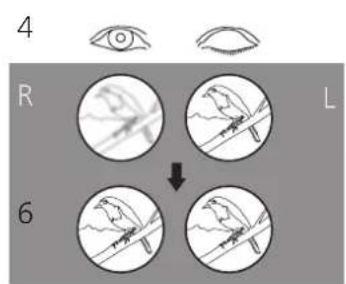

Das Fernglas hat ein Fokussierrad und ein Rad für den Dioptrienausgleich. Zum Einstellen schreiben Sie das rechte Auge und stellen Sie mit dem Fokussierrad das Bild in der linken Fernglashäfte scharten (Fig. 3).

SchlieBen Sie danach das linke Auge und -falls erforderlich -stellen Sie die Bildscharfe der rechten Fernglashalfe mit dem Dioptrienausgleich nach (Fig. 4). Details dazu finden Sie im nachsten Abschnitt. Die Einstellung fur den Dioptrienausgleich ist mit einer Skala mit den Zeichen +^ und - versehen und hat einen Indexpunkt als Anhaltspunkt. Merken Sie sich ihre personliche Einstellung, dann konnen Sie in jeder Fernglas ihren eigenen Dioptrienausgleich schnell einstellen.

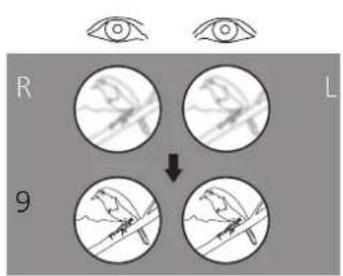

Zur weiteren Scharfeinstellung auf verschiedene Entfernungen ist nur noch das Fokussierrad zu betätigten (Fig. 5).

Hinweis: Verwenden Sie immer das gleiche Objekt, um beiden Bilder scharf einzustellen!

Dioptrienverriegelung

Das Fernglas hat einen Verriegelungsmechanismus, um ein ungewoltes Verstellen des Dioptrienausgleichs zu verhindern (Fig. 4).

Zur Verstellung der Dioptrien drehen Sie zunachst die Augenmuscheln hersa (a). Im Anschluss konnen Sie den Dioptrieneinstellung nach obenziehen, um diesen zu entriegeln (b). Andern sie die Dioptrien wie oben beschrieben durch den Dioptrieneinstellung (c). Nachdem die Bildschärke korrekt eingestellt ist, drücken sie den Dioptrieneinstellung zum Verriegeln wieder nach unten (d).

Einrichten der Augenmuscheln, Beobachten mit und ohne Brille

Beim Beobachten ohne Brille benuten Sie das Gerät mit ausgefahrenen Augenmuscheln. Hierzu werden die Augenmuscheln gegen den Uhrzeugersinn nach denen wahlweise bis zur obersten Rastung herausgedreht (Fig. 6 - Darstellung A).

Die Augenmuscheln sind in vier Positionen einrastbar, in der unteren und oberen sowie in zwei Zwischenpositionen. Durch diese Einstellungsmoglichkeit kann der Abstand des Auges zur Austrittspulle variiert und so für jeder Anwender individuell eingestellt werden.

Beim Beobachten mit Brille werden die Augenmuscheln (im Uhrzeigersinn) nach unten gedreht, bis sie in der untersten Stellung sind (Fig. 6 - Darstellung B).

Hinweis: Wenn Sie die Augenmuscheln im ausgefahrenen Zustand weiter gegen den Uhrzeigersinn drehen, können sich diese losen. Dies ist beabsichtigt, siehe „Reinigen und Wechseln der Augenmuscheln".

Reinigen und Wechseln der Augenmuscheln

Die Augenmuscheln können zum Austausch oder zur Reinigung komplett vom Fernglas abgeschraubt werden. Drehen sie die Augenmuscheln, wie in Fig. 6 dargeistel, bis zur obersten Raststufe hers aus und im gleichen Drehsin über das Gewinde weiter, bis die Augenmuscheln ganz abgeschraubt sind.

Nach der Reinigung oder dem Austausch der Augenmuscheln direhen Sie diese im Uhrzeigersinn komplett am Okular ein (siehe auch Abschnitt „Einrichten der Augenmuscheln, Beobachten mit und ohne Brille"). Durch einen leichten Ruck im Uhrzeigersinn rastet das Gewinde der Augenmuscheln in der niedrigsten Einstellung ein. Im Anschluss können Sie wie gewonnen den von Ohnen gewünschten Abstand zwischen Auge und Okular über die Raststufen einstellen.

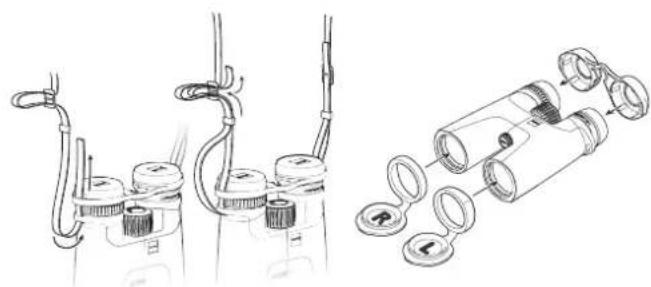

Anbringen des Trageriemens und der Schutzdeckel

Der Trageriemen, der Okularschutzdeckel und die Objektivschutzdeckel befinden sich in der Verpackung. Der Okularschutzdeckel wird, wie in Fig. 7 dargestellt, mit dem Trageriemen durch die Trageriemenosen am Ferngias befasst.

Die Riemenlänge kann durch Nachführren oder Nachlassen des Riemens auf die gewünschte Länge eingestellt werden. Auf der anderen Seite des Okularschutzdeckels verfahren Sie bei Bedarfitte in der gleichen Reihenfolge. Der Okularschutzdeckel kann nach eigener Ermessen auch nur auf einer Seite angebracht werden.

Die Objektivschutzdeckel sind mit ^ für links und R' für rechts markiert und werden jeweils auf den linken und rechten Tubus aufgesteckt (Fig. 8).

Gebrauch von Okular- und Objektivschutzdeckel

Der Okularschutzdeckel wird auf die Augenmuscheln gesteckt (Fig. 8). Sie können hier bei den von Ihnen gewünschten Austrittspupillenabstand beibehalten. Vor Gebrauch des Fernglases streifen Sie den Deckel ab.

Die Objektivschutzdeckel konnen nach der Anbringung dauerhaft auf dem Fernglas verbleiben und müssen vor Gebrauch nur aufgeklapt werden.

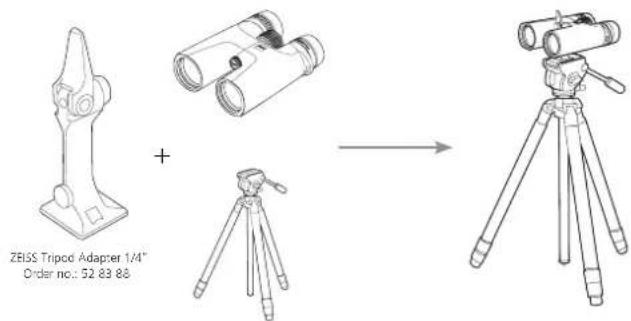

Anbringung von Stativadaptern

Die Ferngläser der ZEISS CONQUEST HDX-Reihe konen zusammen mit dem ZEISS Stativadapter 1/4" oder der ZEISS Binofix Universal-Stativhalterung auf jeder handelsüblichen Fotostativ befestigt werden (Fig. 9).

Die Bestellnummern von ZEISS Stativen und Stativadaptern und weiterem Zubehör entnehmer Sie dem Kapitel „Zubehör für ZEISS CONQUEST HDX".

Spezielle Einstellungen für LRP 15x56 mit MRAD-Absehen

Das ZEISS Conquest HDX LRP 15x56 ist speziell für das Sportschieben entwickel und mit einem MRAD-Absehen ausgestattet, bei dem Sie sowohl die Neigung als auch die Scharfe des Absehens gesondert einstellen können (Fig 10).

Hinweis: Das Absehen befindet sich im linken Kanal. Bei der Benutzung erscheint das Absohen auf das Gesamtbild übertragen.

Nivellieren des Absehens

1) Wie bei allen Ferngläsern müssen Sie zunachst den Augenabstand auf ihre optimale Weite einstellen (siehe Abschnitt Anpassen an den Augenabstand).

2) Schauen Sie nun durch das Fernglas und prufen Sie, ob das Absehen im linken Kanal nivelliert (waagerecht) ist oder nicht. Wenn das Absehen nicht waagerecht ist, drehen Sie den Drehring - den Ring ohne Gummierung - bis das Absehen perfect waagerecht ausgerecht ist (Fig 11).

3) Sie können einen Bezugspunkt wie z. B. ein Gebäude zur Unterstützung bei der Nivellierung verwenden.

Hinweis: Der Drehring zur Nivelierung des Absehens ist bewusst schwergängiger, um ein unbeabsichtigtes Verstellen von thisem zu verhindern.

Fokussieren des Absehens

Sobald das Absehen waagerecht eingestellt ist, müssen Sie das Absehen fokussieren, um eine klare und scharfe Sichte auf das Absehen zu erhalten (Fig 12).

1) Zum Scharfstellen des Absehens drehen Sie zunachst die Augenmuscheln heraus (a). Im Anschluss konnen Sie den gummierten Einstellung nach oben ziehen, um diesen zu entrielegn (b).

2) Schließen Sie das rechte Auge, während Sie durch das Fernglas schauen, und drehen Sie die Dioptrieneinstellung des Absehens nach links oder rechts, bis das Absehen scharfgestellt ist (c).

3) Nachdem das Absehen scharfgestellt ist, drucken Sie den gummierten Einstellung zum Verriegeln wieder nach unten (d).

Tipp: Schauen Sie beim Scharfstellen des Absehens durch das Fernglas auf einen neutralen Hintergrund, z. B. eine weiß oder graue Wand, welche sich in einer weiteren Entfernung befindet.

Hinweis: Beachen Sie, dass das Auge nach ca. 2 Sekunden anfangen wird, die Scharfe auszugleichen. Dies führt zu einer Verflösung der Scharfteeinstellung. Schauen Sie deshalb immer nur kurz durch das Okular. Wiederholen Sie diesen Vorgang gegebenenfalls. Das Absohen sollen gestochen scharf abgebildet werden, ohne dass es eine Anstrengung für das Auge darstellt.

Pflege und Wartung

Das Fernglas ist mit der ZEISS LotuTec Beschichtung verschen. Die wirkungsvolle Schutzschicht für die Linsenoberflächen reduziert das Verschmutzen der Linse spürbar durch eine besonderse glatte Oberfläche und einen damit verbundenen starken Abperleffekt. Alle Arten von Verunreinigungen haften weniger an und lasser sich schneil, leicht und schlierenfrei entfern. Dabei ist die LotuTe Beschichtung wichtstandfähig und abriebfest.

Grobe Schmutzteilchen auf den Linsen (Z. B. Sand) wischen Sieitte nicht ab, sondern bliesen Sie von den Linsen oder stieren Sie mit einem feinen Haarpinsel von den Linsen. Fingerabrücke konner nach einer Zeit die Linsenoberflächen angegeben. Anhauchen und mit einem sauberen Optikreinigungstuch nachreiben ist die einfache Art, Linsenoberflächen zu reinigen. Gegen den - besonders in den Tropen - möglichn Pilzbelag auf der Optik hilft eine trockene Lagerung und stets gute Belüttung der außeren Linsenflächen. Ihr ZEISS CONQUEST HDX Fernglas bedarnt keiner weiteren besonderen Pflege.

Verunreinigungen an der Gummierung und am Gehäuse lassen sich zumeist mit warmem Wasser, einem Baumwolltuch und leichtem Reiben entfernen.

ZUBEHOR FÜR ZEISS CONQUEST HDX

Zubhor is: nicht im Lieferung enthalten.

KUNDENSERVICE,ERSATZTEILE UNDGARANTIE

Wenn Sie Fragen zum Service oder zu Ersatzleiten haben oder die Garantiebedingungen herunterlagen möcht, besuchen Sieitte unsere Websiete:

Furweiterefragen,wendenSie sichbittean:

ZEISS Customer Service

Carl Zeiss Sports Optics GmbH

Gloelstr. 3-5, 35576 Wetzlar, Deutschland

Telefon [phone]

E-Mail [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products

		8 × 32 10 × 32 8 × 42 10 × 42 8 × 56 10 × 56 15 × 56 15 × 56 LRP
Vergroßerung 8 10 8 10 8 10 15 15
Wirksamer Objektivdurchmesser mm 32 32 42 42 56		56 56 56
Austrittspullen-Durchmesser	mm	4	3,2	5,25	4,2	7	5,6	3,7	3,7
Dämmerungszahl		16,0	17,9	18,3	20,5	21,2	23,7	29,0	29,0
Sehfeld	m/1.000 m	140	118	128	115	125	115	80	80
	(ft/1.000 yds)	(420)	(354)	(384)	(345)	(375)	(345)	(240)	(240)
Subjektiver Sehwinkel	°	64	68	59	66	57	66	69	69
Naheinstellgrenze	m (ft)	1,5 (4,9)		2 (6,6)		3,5 (11,5)
Dioptrienverstellbereich	dpt	+4		+4		+4
Austrittspullen-Abstand	mm	16,5		16,5		18
Pupillendorstanz	mm	54-74		54-74		56-74
Prismensystem		Schmidt-Pechan		Schmidt-Pechan		Abbe-König
Vergütung		LotuTec® / T® LotuTec		® / T®		LotuTec® / T®
Stickstoffflüllung		√		√		√
Wasserdichtigkeit	mbar	400		400		400
Funktionsterpmatür	°C (°F)	-20/+63 (-4/+145)		-20/+63 (-4/+145)		-20/+63 (-4/+145)
Länge	mm (in)	132 (5,2)		150 (5,9)		210 (8,3)
Breite bei Augenweite 65 mm	mm (in)	115 (4,5)		119 (4,7)		145 (5,7)
Gewicht	g (oz)	620 (21,9)		715 (25,2)		1.235 (43,6)	1.250 (44,1)	1.265 (44,6)	1.280 (45,2)

Änderungen in Ausführung und Lieferumfang, die der technischen Weiterentwicklung dienen, sind vorbehalten.
