Tuotetyyppi	Kiikarit
Merkki	ZEISS
Malli	Conquest HDX 8x56
Suurennus	8x
Objektiivin linssin halkaisija	56 mm
Lähtöpupillin halkaisija	7 mm
Hämäräkerroin	21.2
Näkökenttä	125 m 1000 m:llä (375 jalkaa 1000 jaardilla)
Subjektiivinen näkökulma	57°
Lähin tarkennusetäisyys	3.5 m (11.5 jalkaa)
Diopterin säätöalue	±4 dpt
Silmaetäisyys (lähtöpupillin etäisyys)	18 mm
Pupilliväli	56–74 mm
Prismajärjestelmä	Abbe-König
Pinnoitteet	LotuTec® / T*
Typpitäytetty	Kyllä
Vesitiiviys	400 mbar
Käyttölämpötila-alue	-20 °C – +63 °C (-4 °F – +145 °F)
Pituus	210 mm (8.3 tuumaa)
Leveys (65 mm:n pupillivälillä)	145 mm (5.7 tuumaa)
Paino	1 235 g (43,6 unssia)
Mukana tulevat lisävarusteet	Okulaarin suojus, linssinsuojus, kantohihna, kantolaukku, linssienpuhdistusliina, pikaopas, turvallisuusohjeet
Hoito ja huolto	Käytä LotuTec-pinnoitetta; puhalla pois karkeat hiukkaset; hengitä linssille ja puhdista optisella liinalla; vältä sormenjälkiä; säilytä kuivassa
Turvallisuus	Katso turvallisuusohjeet osoitteesta www.zeiss.com/cop/safety
Varaosat ja korjattavuus	Asiakaspalvelu ja varaosat osoitteesta www.zeiss.com/nature/service

Usein kysytyt kysymykset - Conquest HDX 8x56 ZEISS

Kuinka säädän pupillivälin (IPD) Zeiss Conquest HDX 8x56 -kiikarissa?

Taivuta kahta putkea keskiakselin ympäri, kunnes okulaarien välinen etäisyys vastaa silmiäsi. Sinun pitäisi nähdä yksi pyöreä kuva katsoessasi molemmilla silmillä.

Mikä on oikea tapa tarkentaa kiikarit?

Sulje oikea silmä ja käytä keskimmäistä tarkennuspyörää terävöittääksesi kuva vasemmalle silmälle. Sulje sitten vasen silmä ja säädä tarvittaessa oikean putken diopteripyörää. Eri etäisyyksille käytä vain tarkennuspyörää.

Kuinka lukitsen diopterin säädön estääkseni tahattomat muutokset?

Kierrä silmäkuppi irti, vedä diopterin säätörengasta ylöspäin lukituksen avaamiseksi, säädä tarkennus, paina sitten rengas takaisin alas lukitaksesi sen paikalleen.

Voinko käyttää kiikareita silmälasien kanssa?

Kyllä. Käännä silmäkuppeja myötäpäivään (alas) alimpaan naksahdusasentoon käytettäväksi silmälasien kanssa. Jos et käytä silmälaseja, kierrä silmäkuppeja vastapäivään ylimpään naksahdusasentoon.

Kuinka puhdistan linssit?

Puhalla ensin pois karkeat hiukkaset, kuten hiekka, tai käytä hienoa harjaa. Hengitä kevyesti linssin pinnalle kosteuden luomiseksi, pyyhi sitten puhtaalla optisella puhdistusliinalla. LotuTec-pinnoite tekee puhdistuksesta helpompaa ja vähentää tahrojen jättämistä.

Kuinka kiinnitän kantohihnan ja suojukset?

Pujota kantohihna kiikarien silmukoiden läpi. Kiinnitä okulaarisuojus ja linssisuojukset käsikirjan mukaisesti: linssisuojuksissa on merkinnät 'L' vasemmalle ja 'R' oikealle. Hihnan pituus on säädettävissä.

Voinko kiinnittää kiikarit jalustaan?

Kyllä, käytä ZEISS-jalustasovitinta 1/4" tai ZEISS Binofix -yleisjalustasovitinta. Kiikareissa on 1/4" kierteitysliitäntä jalustaa varten.

Mitä LotuTec-pinnoite tekee?

LotuTec on suojapinnoite, joka tekee linssien pinnoista sileämmät ja vettähylkivät. Lika ja pöly tarttuvat vähemmän, ja ne voidaan poistaa helposti ilman tahrimista. Se on myös kestävä ja kulutusta kestävä.

Ovatko kiikarit veden- ja sumunkestäviä?

Kyllä. Kiikarit on typpitäytetty ja vesitiiviit jopa 400 mbar:iin, mikä tekee niistä sisäisen huurtumisen ja veden sisäänpääsyn kestäviä.

Kuinka vaihdan silmäkupit?

Kierrä silmäkupit kokonaan irti kiertämällä niitä vastapäivään, kun olet ensin kääntänyt ne ylimpään naksahdusasentoon. Asennusta varten kierrä niitä myötäpäivään okulaariin, kunnes ne naksahtavat alimpaan asentoon, säädä sitten haluamaasi korkeuteen naksahdusasentoja käyttäen.

KÄYTTÖOHJE Conquest HDX 8x56 ZEISS

Kuva 1 Kuva 2
RAKENNEOSIEN NIMET

1. Okulaarisuojakansi
2. Silmasuojukset
3. Dioptriasa tō (lukittava)
4. Kantohihnasilmukat
5. Tarkennuspyorä
6. Liitanta statiivisovittimelle 1/4"
7. Objektivisuojakansi

Kuva 3

Kuva 4

Kuva 6Kuva 5

Kuva 9Kuva 8Kuva 7

15x56 LRP

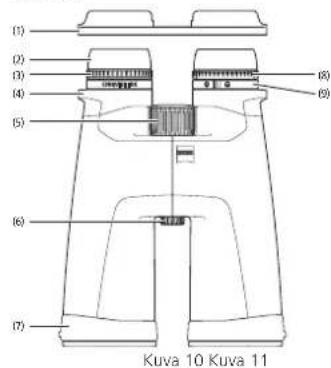

RAKENNEOSIEN NIMET

1. Okulaarisuojakansi
2. Silmasuojukset
3. Dioptriasaato (lukittava)
4. Kantohihnasilmukat
5. Tarkennuspyorä
6. Litantá jalustasovittimelle 1/4"
7. Objektivisuojakansi
8. Ristikon tarkennus
9. Ristikon katselutasao

15x56 LRP

15x56LRP

Huomautus:

Kuva 12

Hiusristikon koka on suurrennettu grafikassa paremman esityksen vuksi, eikä se vastaa alkuperäista.

KAYTTOOHJEET

Onnittelumme, oei tehnyt hyvan valinnan hankkiessasi uudet ZEISS CONQUEST HDX -kikarit. Voit nyt nauittla luonnollisen naokisten kuwen tarjoamasta vaikuttavasta kokemuksesta, jolle on ominaista erittain kirkas kuva ja aärmmäisen korkea varitarkkuus.

ZEISS-merkkituottoet tunnetaan erinomaisista optisista ominaluuksta, tarkkuusvalmistukstesa ja pitkastä kayttlasta. Noudata seuraavia kaytlohjita, jotta voit hydynta tuotetta optimailesti ja luotettavasti monien vuosien ajan.

Noudata turvallisuusohjeta, jotka ovat luettavissa osoitteessa:

Tuote Tilausnummer Toimituksen sisältö

8 x 32 52 32 14 Kikarit
10 x 32 52 32 15	Okulaarisuojakansi
	Objektivuojakansi
8 x 42 52 42 14	Kantohinna
	Kantolaukku ja kantohinna
10 x 42 52 42 15	Optikan pundistuspyyhe
8 x 56 52 56 34	Pikaappas
	Turvallisusohjeet
10 x 56 52 56 35	Jalustasovtin 14" (valin 15 x 56 ja LRP 15 x 56)
15 x 56 52 56 36
15 x 56 LRP 52 56 36 -9901-000

Silmavalin sovittaminen (pupillietaisyys)

Taita molempia klikaripuoliskoja keskiaikseli ymprarilla vastakkain, kunnes molempien okuklaarien etaisys vostaa silmisi etaisyytta. Nain saat aikaan silmilisi ihanteellisen kuvan. Silmen ihanteellinen etaisys on saavutettu silloin, kun molemmilla silmilla kalseitaessa nakyuyorea kuva (kuva 2).

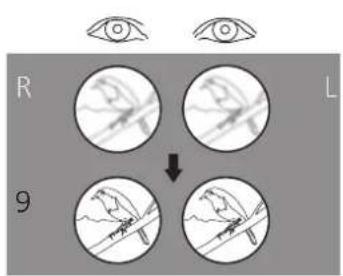

Kuvan teravydyden saataminen

Kikareissa on tarkennuspyora ja pyoradiopriasaaoton. Sulje saatovarten oikea silma ja saadara tarkennuspyoralla vasemman kikariipuoliskon kuva tarkaksi (kuva 3). Sulje sen jaleen vasein silma ja saadarvatittaessa oikean kikariipuoliskon kuvantarkkuus diopriasaaedda (kuva 4). Lisatietoja loydat seuraavasta kappaelesta. Diopriasaaoto on varustetut steikolla, jossa on merkit " + " Ja - ja indeksipiste lahtokohtana. Merkitse omahenkilokohlainen aseluksesi. Siten voit saataa omand diopriasaaatosi nopeasti kaikista kikareista.

Eri etaisyyksillapahtuvaa tarkennusta varten on kaytettava vain tarkennuspyoraa (kuva 5).

Ohje: Kayta aina samaa objeklia, jotta molemmal kuvat ovat larkennettuja.

Diopterin lukko

Kikareissa on lukitusmekanismi, joka staat diopterikompensaation ei-toivotun saadon (kuva 4).

Saàdä diopteria ruvaamalla ensin silmasuojukset (a) irti. Voit sitten vetà diopterin saatorengasta yloispain avataksesi sen (b). Vaïhda diopterit edella kuvatulla tavalla kaantamalla diopterin saatorengasta (c). Kun kuvan tarkennus on saadetty oikein, paina diopterin saatorengasta takaisin alan sesuksemiseksi (d).

Silmäusojusten asentaminen, käytö silmälasien kanssa ja ilman silmälaseja

Kun tarkkaiiet iman silmälaseja, käytä laitetta silmasuojukset ulosvedettyina. Kaannia silmasuojuksa vastapaivän ylospain haluamallasi tavalla ylmpaan kinnitykseen asti (kuva 6 - kuva A).

Silmasuojukset on klinnittetavissa neljaan asentoon: ylempaan ja alempaan seka kahteyn vialasentoon. Kyeisellae asetummahdolisuudella voidaan saedella siman etisyssy lahtopupillin ja saeto voidaan siten tehdah yskildilisi est jokaiselle kayttajalle.

Käytettaessä silmälaseja katselun aikana silmasuojukset kännetaan alaspain (myotapäivän), kunnes ne ovat alimmassa asennossa (kuva 6 - kuva B).

Ohje: los jatkat silmasujusten kaantamista vastapaiaan, kun ne ovat uloskiertetyssa tilassa, ne voitat irrota. Tamān tarkoituksellista, katso "Silmasujusten puhdistus ja vaitho".

Silmasuojusten puhdistus ja vaihto

Silmasuojukset voi kiertaa vaithoa tai puhdistusta varten kokonaan irti kikareista. Kuten kuvassa 6 on esitetty, kierra silmasuojukset ulos ylimpaan lukitustason asti ja katja kaantamista samaan suuntaan kierteen yli, kunnes silmasuojukset on kokonaan irrotetu.

Kun olet puhdistanut tai vailhanut silmasuojukset, kaannne ne myotapalvaan kokonaan sisaan okulaarin (kato myo kohta "Silmasuojuten asentaminen, kaytto silmasien kansa ja ilman silmalaseja"). Vetamalla hieman myotapalvaan silmasuojuten kierre kilnnitya alimpaan asentoon. Lopuksi voit saataa luktustasoilla tuttuun tapaan haluamasi etaisyyden silman ja okulaarin valissa.

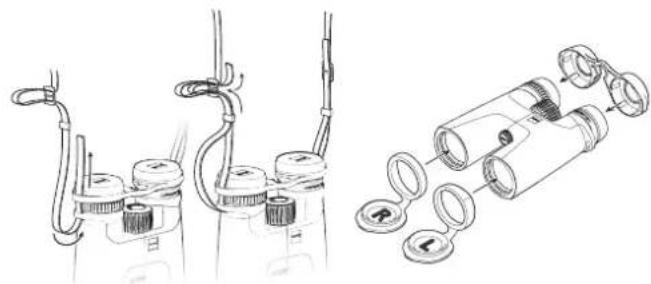

Kantohihnan ja suojakannen kiinnittaminen

Kantohina, okulaarisuojakansi ja objektiivisuojakannet ovat pakkaukssaa. Okulaarusuojakansi kinnitetaan kikarehin kuvassa 7 kvatulla tavalla kantoihnalla kantoihnasilmukoiden lapi.

Hihnan pitius voidaan saataa haluttun pituuteen hihnaa kirstamalla taifoysamalla.
Menettee okulaarisuokaannen toisella puolela tarvittaessa samassa jarestyksessa.
Okulaarusuokaannen voi kiinittta oman harkinnan mukaan myos vain toiselle.
puolle.

Objektliivisuojakannet on merkitty merkinnoin "L" vasenta ja "R" oikeaa varten, ja ne kinnitetaan vastaavasti vasempaan ja oikeaan putkeen (kuva 8).

Okulaari- ja objektiivisuojakansien kayttö

Okulaarisuojakansi tyonnetaan silmasuojusten paalle (kuva 8). Voit yllapitaahaluamaasi pupillien etaisytya. Irrota kansi ennen kikareiden kayttoa.

Objektivisuojakannet voivat pysya kikarissa pysvasti sen jalkeen, kun ne on kilnitety, ja ne on avattava vain ennen kaytöa.

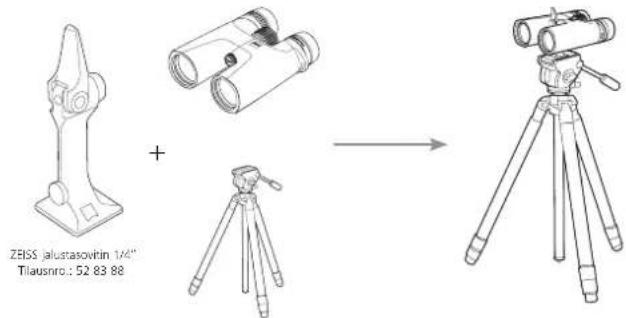

Statiivisovittimien kiinnittäminen

ZEISS CONQUEST HDX -sarjan kikarit voidaan kiinittaa mihin tanhana yiegesti myytavän kuvaustatviin yhdessa ZEISSin 1/4"-stativisovittimen tai ZEISS Binofix Universal -stativipidikkeen kanssa (kuva 9)

ZEISSin statilivien ja statilisovittimien seka muiden lisavarusteiden tilausnummerot loytyvat lvusta "ZEISS CONQUEST HDX;n lisavarusteet".

Erikoisasetukset - LRP 15 x 56 MRAD-ristikolla

ZEISS Conquest HDX LRP 15 x 56 on kehitety erityesesti urheiluammunttaan, ja se on varustetu MRAD-ristikolla, jolla voit erikseen saataa hiusnstikon kaltevuutta ja teravytta (kuva 10).

Huomautus: Ristikko sisaitsee vasemassa kanavassa. Käytössä ristikko nayttäa siirtyneen kokonaiskuvaan.

Ristikon katselutasO

1) Kuten kaikkien kikarien kohdalla, sinun on ensin saadettava silmen etaisys optimaalisen etaisyyden mukaan (katso kohta Silmavalin sovittaminen).

2) Katso nyt klikarin lapi je tarkista, onko vaseman kanavan ristikko vaakasuorassa var ei. Jos ristikko ei ne vaakasuorassa, kaanny pyorivra rengasta, jossi e i ole kumipinnottetta, kunnes ristikko ontysin vaakasuorassa (kuva 11).

3) Voit kayttaa viitepistetta, kuten rakennusta, katselutason loytamisen apuna.

Huomautus: Ristikon katselutason saatoo tarkoitettu pyoriva rengas on tarkoituksella jaykka, jotta sita el voi saataa tahattomasti.

Ristikon tarkennus

Kun ristikko on vaakasurassa, sinun on kohdistettava se, jotta saat siita selkean ja teravan kuva n (kuva 12).

1) Tarkenna ristikko ruvaamalla ensin silmasuojukset (a) irti. Voit sitten vetä kumipintaista saatorengasta ylospain sen avamiseksi (b).

2) Sulje oikea silmasi katsoessasi kilkarin lapi ja kierra ristikkodiopriasaaatorengasta vasemmalale tai oikealle, kunnes ristikko on tarkennettu (c).

3) Kun ristikko on tarkennettu, paina kumipintainen saatorengas takaisin alas sen lukitsemiseksi (d).

Vinkki: Kun tarkennat ristikkoa, katso kiikarin lapi neutraria taustaa, esim. kauempana olevaa valkoiasta tai hamaata seinä, vsten.

Huomautus: Huomaa, etta silma alkaa korjata teravyyta noin 2 sekunnin kuluttua.

Tästa seuraa virheellinen teravyysasetus. Katso siksi aina vain nopeasti okulaarin lapi. Toista loimenpide larvittaessa. Risikon tulee olla hyvin teravä silmi raistamatta.

Hoito ja houlto

Kikareissa on ZE1SS LotuTec -pinnoite. Linnsipintojen tehokas suojakerros estaa linssin likaantumista huomattavasti erityisen silean pinnan ja sita alheutuvan voimakkaan poisvalumisvaikutuksen ansiosta. Kaikenlainen Ika tartuu heikommin, ja lian voi poistaa nopeasti, helposti ja ilman valumia. LotuTec -pinnoite on kestä ja hankausta kestäva.

Linsseissa olevaa ertolikaa (esim. hiekka) ei saa pyyhka, vaan se on poistettava Linsseista pois puhaltamalla tai hiemoa siveillana kayttamalla. Sormenjalet voiat ajan myoia vahingotttaa linssen pinta. Yksinkertaisin tapa puhdistaa lissien pinnat on henkaista nille ja puhdistaa ne puhtaall optikan puhdistusilirall. Optisten osien paalle keraantyvien sienkerostumien etstamisen, erityestesti trooppisesa ilmastossa, auttaa saltytämmen kuivassa paikassa ja jakuva hyva ulompien linsiispotojen tuulettaminen. ZEISS CONQUEST HDX -kiikari yi paediterysita hotoa.

Kumipinnoteen ja kotelon lkaantuminen voidaan yleensa poistaa lampimalla vedella, puuvilakankaalla ja kevyell hankauksella.

ZEISS CONQUEST HDX1 -LAITTEEN LISAVARUSTEET

Usavarustee ehat sily toimitusseen

ASIAKASPALVELU, VARAOSAT JA TAKUU

Jos sinulla on kysyttaa hulolsta tai varaosista tai halat ladata

takuuehdot, kay verkkosivuillamme osoitteessa:

Josinulla onlisakysmyksi,ota yhteytta

ZEISS Customer Service

Carl Zeiss Sports Optics GmbH

Gloelstr.3-5,35576Wetzlar,Saksa

Punelin [phone]

Sahkoposti [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products

Pidätämmé oikeeden mallien ja toimituksen sisällon muutoksin sekä tekniseen jatkokehitykseen.
