GEBRUIKSAANWIJZING BLT-2 MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inpansning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatisierde vertaling perfect en het is ook nicht de bedoeling dat zich menselijke vertalers gaan verrangen. De officièle gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn Niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vrijen over de juistheid van de informatie in de gebruikershandleiding worden verwezen maar de Engelse versie van die inhoud, die de officièle versie is.

Technische gegevens

Beschrijving parameter	Waarde parameter
Productnaam	Batterijtester
Model	MSW-BLT-2
Spanningsbereik [V]	8 - 30
Optionele batterijstandaarden	CCA / BCI / CA / MCA / EN / SAE / IEC / DIN / JIS /
Afmetingen [breedte x diepte x hoogte; mm]	75 x 20 x 150
Gewicht [kg]	0,25

1. Algemene beschrijving

De gebruikershandleiding is bedoeld als hulpmiddel bij een veilig en probleemloos gebruik van het apparaat. Het product is ontworpen en vervaardigd volgens strikte technische richtlijnen, met gebruikmaking van de modernste technologieen en componenten. Bovendien worden het geproduerd volgens de strengste kwaliteitsnormen.

GEBRUIK HET APPARAAT ALLEEN ALS U DEZE GEBRIKERSHANDLEIDING GRONDIG HEBT GELEZEN EN BEGREPEN.

Om de levensduur van het apparaat te verlengen en een probleemloze werkig te garanderen, dient u het te gebruiken in overeenstemming met deze gebruikershandleiding en regelmatig onderhoudswerkzaamheden uit te voeren. De technische gegevens en specificaties in deze handleiding zijn actueel. De fabrikant betrucht zich hetrecht om wijzigingen aan te brengen in verband met kwaliteitsverbetering. Het toestel is ontworpen om de risico's van geluidsemissie tot een minimum te beperken, rekening houdend met de technologische vooruitgang en de möglichkheden tot geluidsreductie.

Legenda

Het product voldoet aan de relevante veiligheidsnormen.

Lees de instructies voor gebruik.

Het product moet worden gerecycled.

WAARSCHUWING! of VOORZICHTIG! of HERINNERING! Van toepassing op de gegeven situatie. (algemeen waarschuwingssignaal)

Draag een veiligheidsbril.

WAARSCHUWING! Giftige stoffen, gevaar voor vergiftigng!

LET OP! De tekeningen in deze handleiding dieren uitsluitend ter illustratie en{kunnen in sommige details afwijken van het werkelijkke product.

2. Gebruiksveiligigkeit

ATTENTIE!

Lees alle veiligheidswaarschuwingen en alle instructies nauwkeurig. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig of zelfs dodelijk letsel.

De termen "apparaat" of "product" worden in de waarschuwingen en instructies gebruikt om te verwijzen maar:

Batterijtester

a) Raak het apparaat Niet aan met natte of vochtige handen.
b) ATTENTIE! LEVENSGEVAARLIJK! Dompel het apparaatijdens het schoonmaken nooit onder in water of andere vloeistoffen.
c) Niet gebruiken in zeer vochtige omgevingen of in de directe omgeving van watertanks.
d) Voorkom dat het apparaat nat worden.

2.2. Veiligheid op de werkplek

a) Zorg ervoor dat de werkplek schoon en goed verlicht is. Een rommelige of slecht verlichte werkplek kan leiden tot ongelukken. Probeer vooruit te denken, observer wat er gebeurt en gebruik gezond verstand wanner u met het apparaat werkt.
b) Gebruik het apparaat Niet in een potentieel explosieve omgeving, bijvoorbeeld in aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Het apparaat genereert vonden die stof of dampen kannen ontsteken.
c) Als u twijfelt over de juiste werkking van het apparaat, neem dan contact op met de ondersteuningsdienst van de fabrikant.
d) Alleen het servicepunt van de fabrikant mag het apparaat repareren. Voer zich geen reparationsuit!
e) Gebruik in geval van brand een poeder- of kooldioxide (CO2) brandblusser (een die bestemd is voor gebruik op onder spanning staande elektrische apparaten) om de brand te blussen.
f) Het is kinderen of onbevoegde personen verboden een werkplek te betreden. (Een afleiding kan ertoe leiden dat u de controle over het apparaat verliest).
g) Bewaar deze handleiding voor toekomstig gebruik. Als dit apparaat aan een derde worden doorgegeven,要去 de handleiding worden meegegeven.
h) Bewaar verpakkingselementen enkleine montagedelen op eenplaats die nicht toegankelijk is voor kinderen.
i) Houd het apparatusaatuit de buurt van kinderen en dieren.
j) Indien dit apparaat samen met andere apparatuur worden gebruikt,要去en ook de overige gebruiksaanwijzingen worden opgevolgd.

Herinner! Bescherm kinderen en andere omstanders bij het gebruik van het apparaat.

2.3. Persoonlijke veiligheid

a) Gebruik het apparaat Niet als u moe of ziek bent of onder invloed van alcohol, verdovende middelen of medicijnen die het vermogen om het apparaat te bedieren aanzienlijk hunnen beperken.
b) Het toestel is Niet ontworpen om te worden bediend door Personen (inclusief kinderen) met beperkte mentale en sensorische functies of Personen zonder relevante ervaring en/of kennis, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun verilgheid of zich instructies hebben ontvangen over de bediening van het toestel.
c) Gebruik bij het werkken met het apparaat uw gezond verstand en blijf alert. Tijdelijk concentratieverlies tijdens het gebruik van het apparaat kan leiden tot ernstig letsel.
d) Overschat de capaciteiten nicht. Houdijdens het gebruik van het apparaat uw evenwicht en blijf altijd stabel. Dit zorgt voor een betere controle over het apparaat in onverwachte situatuies.
e) Het apparaat is geen spelgoed. Kinderen要去en onder toezicht staan om ervoor te zorgen dat ze Niet met het apparaat spelen.

2.4. Veilig gebruik van het apparaat

a) Overbelast het apparaat Niet. Gebruik het juiste gereedschap voor de gegeven taak. Een juist gekozen apparaat za de taak waarvoort het is ontworpen better en veiliger uitvoeren.
b) Gebruik het apparaat Niet als de AAN/UIT-schakelaar Niet goed functioneert (schakelt het apparaat Niet in en uit). Apparaten die Niet met de AAN/UIT-schakelaar hunnen worden in- en uitgeschakeld, zich gevaarlijk, mogen Niet worden gebruikt en要去en worden gerepareerd.
c) Ontkoppel het apparaat van stroom voordat u begint met afstellen, schoonmaken en onderhoud. Een dergelijkkepreventieve maatregel verminder het risico van onbedoelde activering.
d) Bewaar het apparaat wanner het Niet in gebruik is op een veilige plaats, uit de buurt van kinderen en mensen die het apparaat Niet kennen en de gebruiksaanwijzing Niet hebben gelezen. Het apparaat kan een gevaar vormen in de handen van onervaren gebruikers.
e) Houd het apparaat in perfecte technische staat. Controller voor elk gebruik op algemene schade en controllerer vooral op gebarsten onderdelen of elementen en op andere omstandigheden die de veilige werkking van het apparaat konnen beinvloeden. Indien schade worden geconstasteerd, dient het apparaat voor gebruik ter reparatie te worden aangeboden.
f) Houd het apparaat buiten het bereik van kinderen.
g) Reparatie of onderhoud van het apparaat moet worden uitgevoerd door gekwalificeerd personeel, uitsluitend met gebruikmaking van originele reserveonderdelen. Dit garandeert een veilig gebruik.
h) Om de operationele integriteit van het apparaat te waarborgen, mogen in de fabriek gemonteerde afterscheringen Niet worden verwijderd en mogen geen schroeven worden losgedraaid.
i) Laat dit apparaat Niet onbeheerd awhile het in gebruik is.
j) Maak het apparaat regelmatig schoon om te voorkomen dat hardnekkig vuil zich ophoopt.
k) Het apparaat is geen spelelgoed. Reiniging en onderhoudogeniet door kinderen wordenuitgevoerd zondertoezicht van een volwassen persoon.
I) Het is verboden aan de structuur van het apparaat te zitten om de parameters of de constructie ervan te wijzigen.
m) Houd het apparaat uit de buurt van vuur- en warmtebronnen.
n) Overbelast het appararaat Niet.
o) Dek de ventilatieopeningen nicht af!
p) Zorg ervoor dat metalen voorwerpen Niet in contact komen met de occupolen of klemmen van het apparaat dat op de accu is aangesloten - risico op kortsluiting en schade aan het elektrische system.

ATTENTIE! Ondanks het veilige ontwerp van het apparaat en de beschemende functies ervan, en ondanks het gebruik van extra elementen ter beschemming van de bediener, bestaat er toch een Klein risico op een ongeval of letsel bij het gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand wanner u het apparaat gebruikt.

3. Gebruik richtlijnen

Het apparaat is ontworpen voor het testen van de toestand van 12/24 V-accu's van auto's, motorfietsen en scooters.

Het product is uitsluitend bedoeld voor thuisgebruik.

De gebruiker is aansprakelijk voor alle schade die voortvloeituit onbedoeld gebruik van het apparaat.

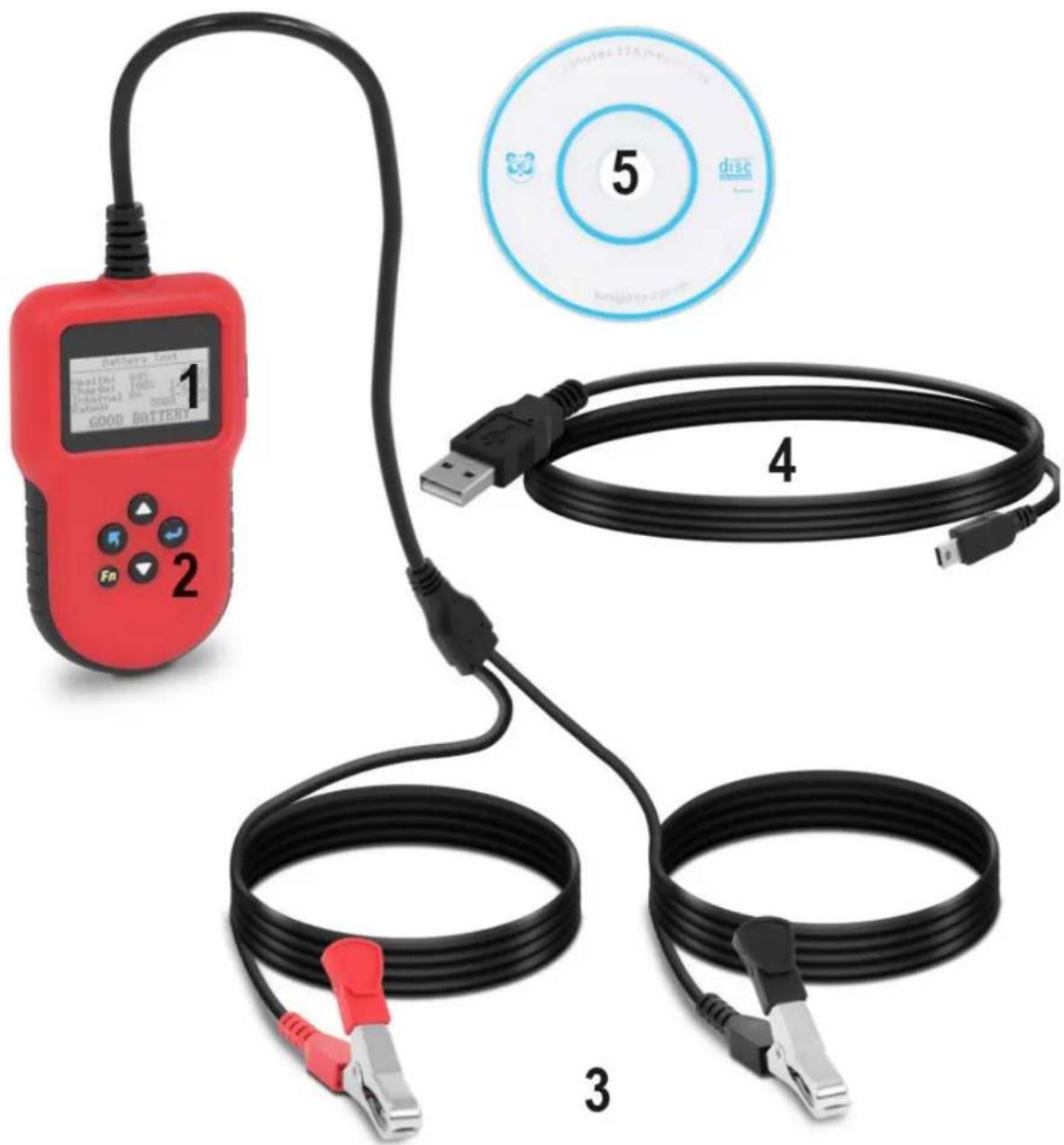

3.1. Beschrijving van het apparaat

1. Display

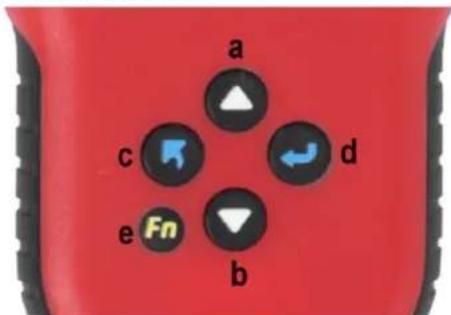

2. Functieknoppen:

a. Omhoog scrollen
b. Naar beneden swipen
c. Uitgang
d. Binnenkomen
e. Multifunctioneel

3. Klemmen

rode klem - aangesloten op de positieve pool
- zwarteklem - aangesloten op de negatieve pool

4. USB-kabel

5. Software

3.2. Gebruik van het apparaat

Het apparaat positioneren:

Omgivelsestemperaturen ma ikke overstige 40^ , og luftfugtigheden ma ikke overstige 85%. Apparatet skal placeres på en måde, der sikrer god luftcirkulation. Plaats het apparaat op een manier die een goede luchtcirculatie garandeert. Houd het apparaatuit de buurt van hete oppervlakken, brandbare materialen en elektromagnetische velden. Het apparaat moet.altijd worden gelebruikt op een effen, stabel, schoon, vuurvast en droog oppervlak en buiten het bereik van kinderen en mensen met verminderde mentale, sensorische en mentale functies.

Controleer vór aanvang van de werkzaamheden de isolatie en de algemene staat van de klemmen. Het gebruik van beschadigde terminals kan tot ernstige ongevallen leiden!

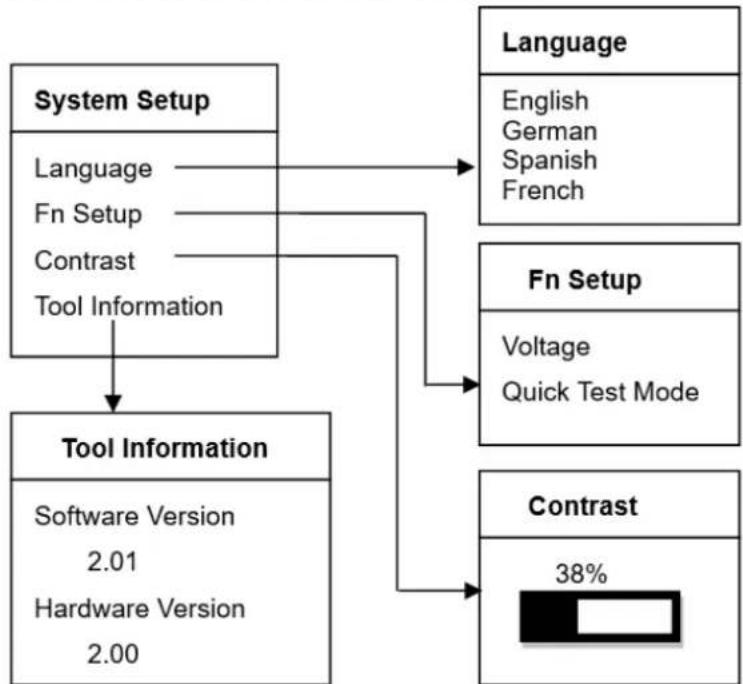

Selecteer in het hoofdmenu Systeeminstellungen en druk op ENTER.:

1) Taal: Selecteert de gewenste taal.
2) Fn Setup: Stel de One-Click-Key-functie in: Spanning / Snelle test.
3) Contrastaanpassing: Past het contrast van het LCD-schem aan.
4) Tool-informatie: De tool toont de software-/hardwareversie.

Zodra het gereedschap op de accu van het voertuig is aangesloten, geeft de tester de accuspanning in realtime wee.

De tester geeft de volgende inhoud waar wanner er op een knop worden gedrukt.

Batterijtest

Wonneer de tester detecteert dat de oppervlakteleding is geelimeerd, schakelt u de lichten uit zoals gesvraagd en drukt u verwolgens op ENTER. De tester zal de automatische test herstellen.

Accuselectie voor auto/scooter

Nadat de accutest is geselecteerd, za de tester u vragen de accu's voor uw auto/scooter te selecteren. Druk op de UP/DOWN-knop om Auto/Scooter te selecteren en druk verwolgens op de ENTER-knop om te bevestigen.

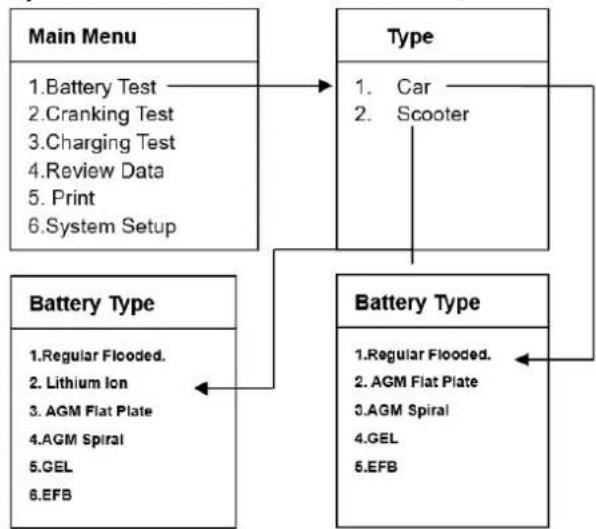

Keuze batterijitype

Na het selecteren van Auto/Scooter vraagt de tester u om het accutype te selecteren, dwz Normaal nat, lithium-ion, AGM Flat Plate of AGM Spiral, gel en EFB. Druk op de UP/DOWN-knop om het batterijtype te selecteren en druk verwolgens op de ENTER-knop om te bevestigen.

Let op: Lithium-ion accu's zijn alleen te vinden in accu's van scooters, Niet in autoaccu's.

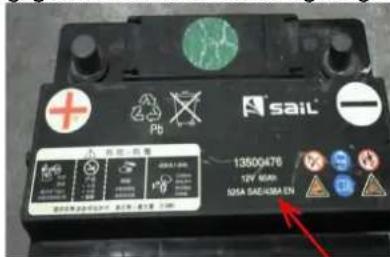

Standaard en classificatie van het batterijsysteme

De accutester test elke accu volgens het geseleeteerde system en de classificatie. Gebruik de OMHOOG/OMLAAG-knop om te selecteren op basis van de huidige systeemstandaard en de classificatie die op de batterij is aangegeven. In onderstaande figuur geeft de pijl de locatie aan.

CCA: Koudstartampère, gespecifieerd door SAE&BCI, meest gebrukke waarde voor het starten van de accu bij 0^ (-18^)

BCI: Internationale standard van de Battery Council

CA: Startstroom standard, effectieve startstroomwaarde bij 0^

MCA: Marine Cranking Amps standard, effectieve startstroomwaarde bij 0^

JIS: Japan Industrial Standard, weergegeven op de batterij als combinatie van cijfers en letters, bijvoorbeeld 55D23,80D26.

DIN: Duitse norm voor het auto-industriecomité

Het duurt ongeveer 5 seconden voordat het resultaat van de batterijtest worden weergegeven.

Resultaten batterijtest:

Hetresultaat van de batterijtest omvat de volgende 5 typen:

1. Goede batterij

1. Goed, opladen

1. Vervangen

1. Slechte cel

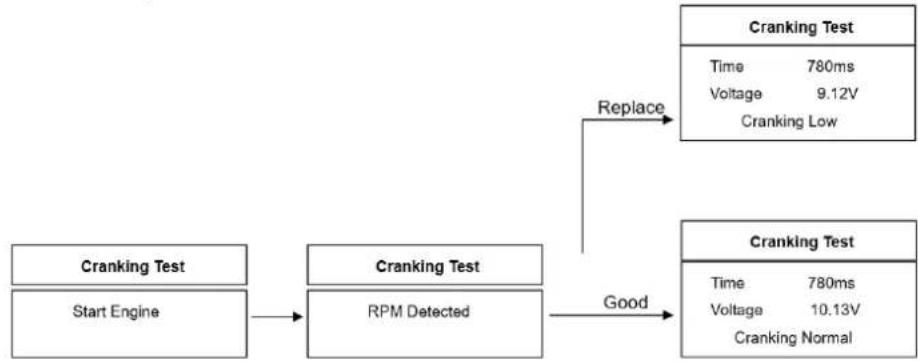

Tester vraagt als volgt:

Start de motor -> RPM gedetecteerd -> GOED -> Start normalaal

OF

Start de motor -> RPM gedetecteerd -> VERVANGEN -> Starten normal

Laadtest (dynamotest)

Tester vraagt als volgt:

Selecteer "Laadtest" en druk op de Enter-toets om de laadtest te starten.

Opmerking: Schakel de motor tijdens de test Niet uit. Volg de stappen in de onderstaande instructies.

Rimpeltest

Schakel de koplampen en de airconditioning uit en houd deze 10 seconden vast

Druk op ENTER om door te gaan

Ongeladen proof

Schakel alle apparaten uit,
verhoog het toenental waar 2500-3000 tspn en houd dit 10
seconden vol

Druk op ENTER om door te gaan

Geladen proof

Schakel de koplampen en de airconditioning in op de maximale stroom, LAST TOERental 10 seconden stationair draieren

Druk op ENTER om door te gaan

Zodra de test is voltooid, geeft de tester de laadspanning bij belasting en onbelast, de rimpelspanning en het resultaat van de laadtest wee.

Let op: "NO OUTPUT" betekent dat het laadsysteme损坏 werden. Het voertuig stopt met werkden als de batterij leeg is. Controller de dynamo of neem onmiddelijk contact op met een servicecentrum.

Gegevensbekijken

Selecteer de functie Gegevens bekijken en bekijk de geschiedenis van de batterijtestresultaten.

Gegevens afdrukken

Selecteer de afdrukfunctie en druk op ENTER.

Voordat u de gevevensafdrukfunctie selecteert, moet u het apparaat via de USB-kabel op de computer aansluiten. Wanneralles beschikbaar is,plaatst u de cd in de computer.

1) Installee erst het USB-stuurprogramma.

• Selecteer "Engels"uit de beschikbare talen.

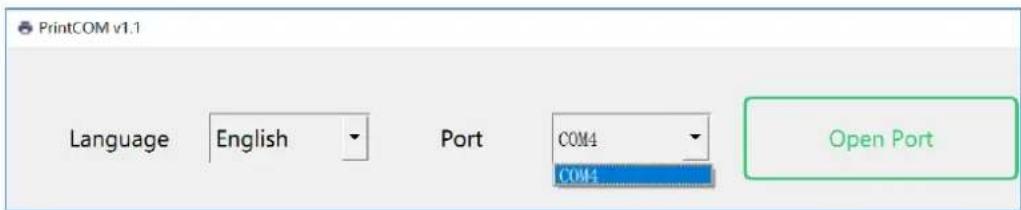

2) Open de afdruksoftware

Zorg ervoor dat u de ondersteunde COM-poort selecteert en verwolgens de gewenste taal selecteert. De printsoftware ondersteunt meertere talen.

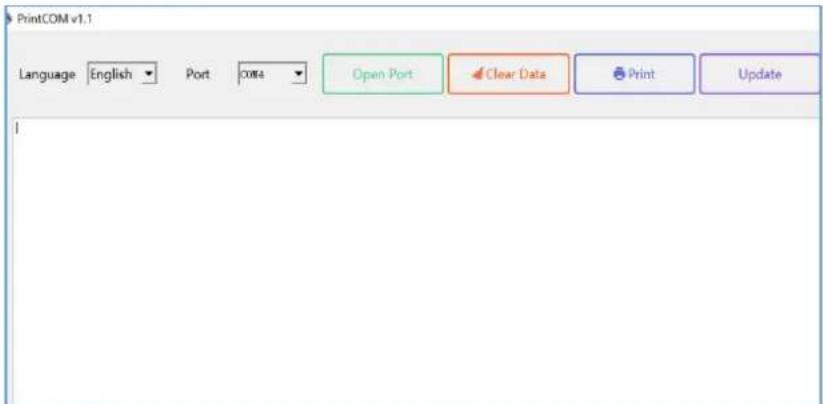

Wanneer alle instellingen voltooid zich, klikt u op de knop "Poort openen".

Let op: Als u Niet op de knop "Poort openen" klikt, geeft de printsoftware het testresultaat Niet weer wanner u op de knop "Gegevens afdrukken" op het apparaat drukt.

U kunt de taal Niet wijzigen nadat u op de knop "Poort openen" hebt geklikt.

Pas na het klikken op de knop "Poort sluiten" kan de taal opnieuw worden geselecteerd.

Let op: Als de afdruksoftware een bijgewerkte versie heeft, worden er, wanner de gebruiker.Deze opent, een bericht weergegeven dat een update möglichk is. Klik eenvoudig op de knop "Update" om de online printsoftware direct bij te werken.

3) Selecteer de printfunctie op het apparaat:

Erverschijntdaneensubmenualsvolgt:

4) Selecteer de informatatie die u wilt afdrukken.

Zodra de gevevensaar de computer zich overgebracht,geeft de afdruksoftware de niewste informatie over de testresultaten wee.

De gegevens können worden afgedrukt met behulp van een computer printer.

3.3. Reiniging en onderhoud

a) Gebruik alleen nicht-corrosieve reinigingsmiddelden om het oppervlak te reinigen.
b) Na het reinigen van het apparaat moeten alle onderdelen volledig worden gedroogd alvorens het opnieuw te gebruiken.
c) Bewaar het toestel op een droge, koele plaats, vrij van vocht en directe blootstelling aan zonlicht.
d) Spuit het apparaat Niet af met een waterstraal en dompel het Niet onder in water.
e) Zorg dat er geen water in het apparaat komt via openingen in de behuizing van het apparaat.
f) Het apparaat要去 regelmatig worden geinspecteerd om de technische doeltreffendheid ervan te controlleren en eventuele schade op te sporen.
g) Gebruik een zachtedoek voor het schoonmaken.
h) Gebruik voor het schoonmaking geen scherpe en/of metalen voorwerpen (bijv. een staalborstel of een metalen spatel) waar dat deze het oppervlaktematerialiaal van het apparaat+kunnen beschaden.
i) Reinig het apparaat Niet met een zure substantie, middelen voor medische doeleinden, verdunners, brandstof, olie of andere chemische stoffen, waar dit het apparaat kan beschaden.

VERWUDERING VAN GEBRUIKTE APPARATEN:

Gooi dit apparaat Niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, hun overeenkomstig hun markings

worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op metplaatselijke autoriteiten voor informatatie overplaatselijke recycling.
