GEBRUIKSAANWIJZING IQ18PSHK MURRAY

Hartelijk dank voor de aankoop van uw Murray-product. Murray is trots op de kwaliteit en prestaties van alhaar producten.

Deze handleiding voorziet u van instructie tijdens de montage, veilige bediening en het onderhoud van uw product.

Lees de volgende waarschuwingen om de veriligheid en de lange levensduur van uw product te waarborgen.

WAARSCHUWING

Gebruik dit toestel Niet totdat u alle instructies, veiligheidsregels, enz. in deze handleiding grondig hebt gelezen en volledig hebt begrepen. Niet naleven, kan resulteren in ongelukken met betrekking tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

BEOOGD GEBRUIK (STOKHEGGENSCHAAR)

Dit product is bedoeld voor huishoudelijk knippen en snoeien van heggen en of struiken.
Dit product is Niet bedoeld voor commercieel gebruik.

BEOOGD GEBRUK (STOKZAAG)

Deze stokzaag is ontworpen voor het snoeien van takken met een diameter die wordt bepaald door de snijlengte van de geleider. Dit toestel mag enkel door volwassenen gebruikt worden voor het zagen van hout buitenshuis. Dit product is Niet bedoeld voor commercieel gebruik.

Algemene veiligkeit

Waarschuwing!

Lees de gebruiksaanwijzingen alvorens de machine te bedieren.

Draag een verligheidsbril en gehoorbescherming die aan de verligheidsnormen voldoen.

Draag stevige antislipschoenen.

Draag vigilheids-handschoenen.

Gebruik de machine nicht onderitte omstandigheden; beschem de machine gegen regen en vocht.

Let op objcten die eruit worden geslingerd! Zorg dat omstanders ten minste 50^ (15 m) afstand houden en stop de machine als zij dichterbij komen.

Zorg dat omstanders ten minste 50^ (15 m) aufstand houden en stop de machine als zij dichter bijkommen.

Let op gevaar inzake elektrische schokken tijdens het opladen.

Lees de richtig alvorens enige onderhoudswerk-zaamheden uit te voeren.

Wacht tot allel componenten van de machine volledig stoppen en verwijder de accu.

Dit apparatus mag NIET
worden weggeworpen
met huishoudartikelen.

Omgevingstemperatuur 40^ Max.

Plaats Niet in water.

Houduitdebuurt van warmtebronnenen/of openvuur.

Risico op fatale elektrische schok. Houd ten minste 10m weg van bovenleidingen.

Houd uw handen weg van het snijmes.

Inhoudsopgave

Functies en definities

Functies en meegeleverde artikelen 93

Veiligkeit en behandeling

Algemeneveiligheid 95

Milieuverantwoord afvoeren 97

Montageprocedures

Uitpakken

Het voorste handvat aanbrengen 98

De riem aanbrengen 98

Gereedschap opname 99

De ketting aanbrengen 99

Bedieningsinstructies

Installeren en verwijderen van accu 102

AAN/UIT schakelen 102

Telescopische handvat 103

De messchede afnemen 103

De heggenschaar gebruiken 104

Hoekverstelling

Onderhoud en zorg

Onderhoud (Stokheggenschaar) 105

Smeren van het mes 105

Onderhoud (Stokzaag) 106

Zorgen voor geleider of zaagblad 106

Ketting slijpen 107

Zaagdieptesteller aanbrengen 108

Opslag 109

Probleemoplossen

Probleemoplossen 110

Technische specificatie

Productspecificatie 111-112

Opmerkingen

Opmerkingen

OPMERKING: IN DEZE GEBRUIKERSHANDLEIDING WORDEN GEEN GARANTIEGEJEVS BESCHREVEN. RAADPLEEG VOOR GARANTIEGEJEVS ANDERE DOCUMENTEN DIE MET DEZE MACHINE ZIJN MEEGELEVERD. DE GARANTIEDOCUMENTEN BEVATTEN MOGELIJK TECHNISCHE SPECIFICATIES DIE SPECIFIEK ZIJN VOOR EEN MODEL DAT NIET IN DEZE GEBRUIKERSHANDLEIDING WORDT BESCHREVEN.

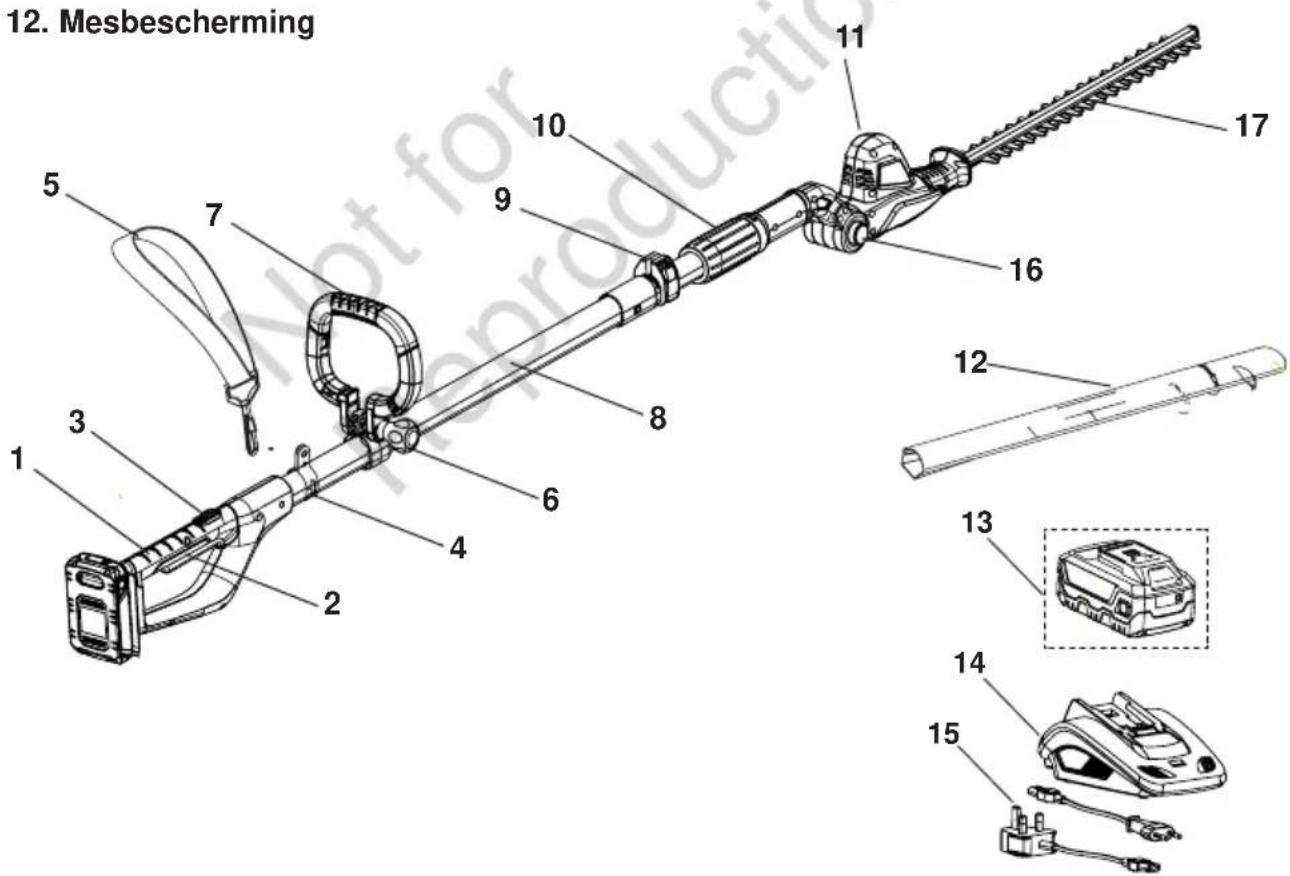

Functies en meegeleverde artikelen

STOKHEGGENSCHAAR

1. Bedieningshandgreep
2. Accu
3. Schakelhendelblokkering
4. Oplader
5. Aan/uit-schakelaar
6. Voedingskabel
7. Harnas montagebeugel
8. Drukknop voor hoekverstelling
9. Harnas
10. Mes
11. Bevestigingsknop
12. Voorste handvat
13. Steel
14. Vergrendelknop
15. Gereedschap opname
16. Aandrijfunit
17. Mesbescherming

OPMERKING: HET HANDVAT IS UNIVERSEEL VOOR DE STOKZAAG EN DE STOKHEGGENSCHAAR

WAARSCHUWING

Gebruik het product Niet als er onderdelen ontbreken of zich beschadigd. Zorg dat ontbrekende of beschadigde onderdelen worden gerepareerd of verrangen.

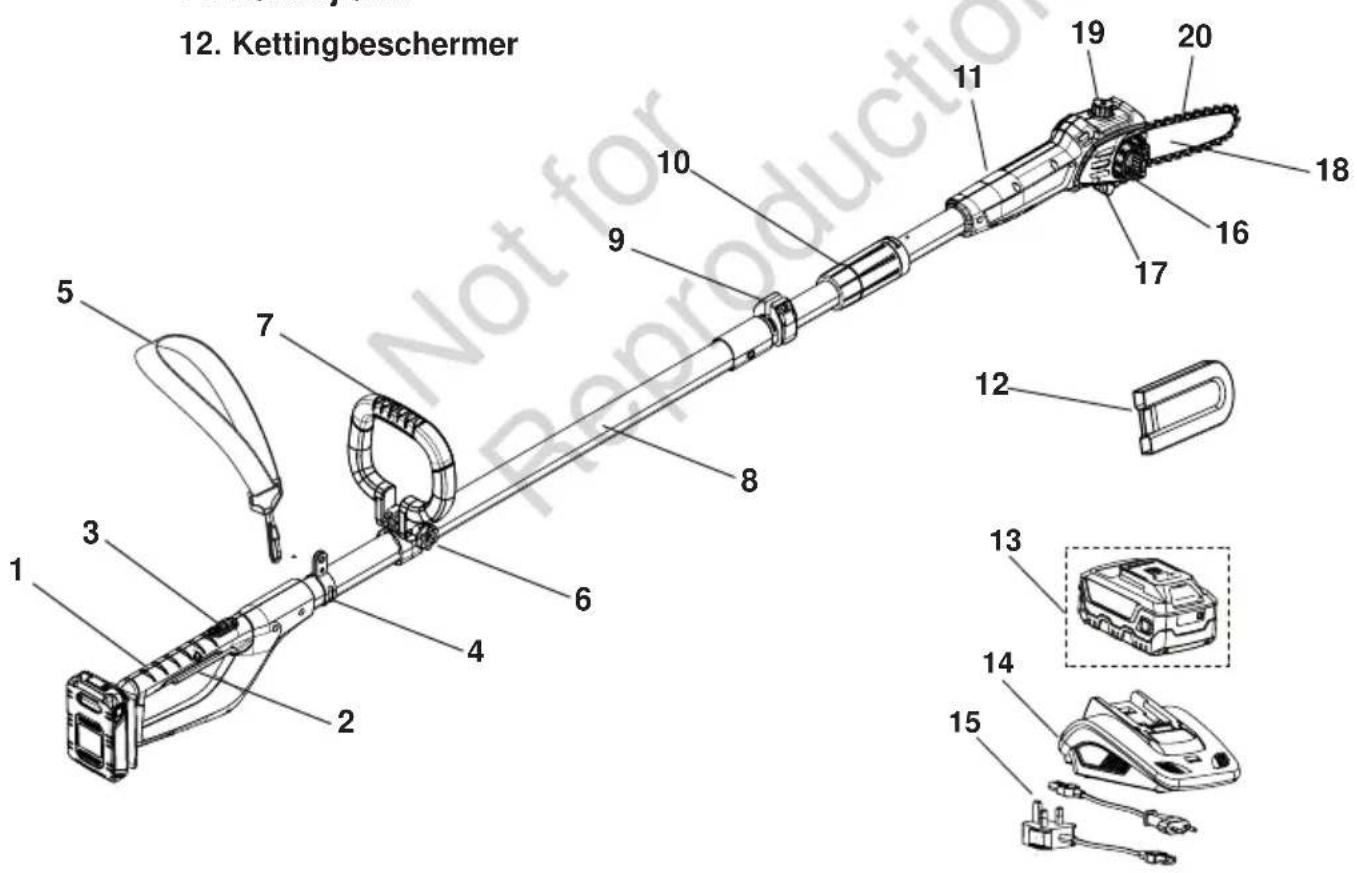

Functies en meegeleverde artikelen

STOKZAAG

1. Bedieningshandgreep
2. Accu
3. Schakelhendelblokkering
4. Oplader
5. Aan/uit-schakelaar
6. Voedingskabel
7. Harnas montagebeugel
8. Kettingspanwiel
9. Harnas
10. Zijdeksel
11. Bevestigingsknop
12. Geleider
13. Voorste handvat
14. Oliedop
15. Steel
16. Ketting
17. Vergrendelknop
18. Gereedschap opname
19. Aandrijfunit
20. Kettingbeschermer

OPMERKING: HET HANDVAT IS UNIVERSEEL VOOR DE STOKZAAG EN DE STOKHEGGENSCHAAR

WAARSCHUWING

Gebruik het product Niet als er onderdelen ontbreken of zich beschadigd. Zorg dat ontbrekende of beschadigde onderdelen worden gerepareerd of verrangen.

VEILIGHEID BEHANDELING

Algemene veiligheid

WAARSCHUWING

Lees alle veiligheidswaarschuwingen, -instructies, afbeeldingen en specificaties die met deze machine worden meegeleverd.

Veiligheid op de werkplek

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere gebieden vragen om ongelukken.
• Bedien deze machine nicht in explosieve atmosferen, Zoals in aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap ontwikkelt vonken die de stof of dampen kunnen ontsteken.
• Houd kinderen en omstanders algid uit de buurt als u deze machine bedient. Afleiding kan er toe leiden dat u controle verliest.

• Stekkers要去en passen bij het stopcontact. Een stekker mag op geen enkele manier worden gewijzigd. Ongewijzigde stekkers en overeenkomende stopcontacten verminderen het risico op elektrische schok.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals pijpen, radiatoren, fornuizen en koelkasten. Er bestaat een toegenomen risico op elektrische schok als uw lichaam is geaard.
• Stel deutsche machine nicht bloot aan regen of natte omstandigheden. Water dat in deze machine kommt, verhoogt het risico op elektrische schok.
• Mishandel de voedingskabel nicht. Houd de kabel weg van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Beschadigde of verstrengelde kabels verhogen het risico op elektrische schok.

Persoonlijke veiligheid

• Blijf alert, kijk wat u doet en gebruik uw verstand als uw deze machine bedient. Gebruik de machine Niet als u moe bent of onder invloed van drugs, alcohol of medicatie. Eén moment van onoplettendheid terwijl u deze machine bedient, kan resulteren in ernstig persoonlijk letsel.
• Gebruik persoonlijke beschemende uitrusting. Draag alkijd oogbescherming. Beschemende uitrusting, zoals een stofmasker, antislipschoenen, helm of gehoorbescherming die voor de juiste omstandigheden worden gebruikt, zullen persoonlijk letsel verminderen.
• Voorkom onopzettelijk opstarten. Zorg, verwijl u deze machine oppakt of draagt, dat de schakelaar in de positie uit is, alvorens u verbinding maakt met een voedingsbron en/of.accupak. Door deze machine te dragen verwijl uw vinger op de schakelaar is of elektrisch gereedschap inschakelen waar bij de schakelaar op aan staat, vraagt om ongelukken.
• Verwijder stelsleutels of moersleutel alvorens deze machine in te schakelen. Een moersleutel of een sleutel die bevestigd blij aan een draaiend onderdeel van deze machine, kan leiden tot persoonlijk letsel.
• Reik nicht te ver over. Houd een juiste stand en bewaar uw evenwicht te allen tijden. Dit biedt betere

controle over de machine in onverwachte situations.

• Kleed u maar behoren. Draag geen losse kleding of sieraden. Houd uwaar en kleding weg van bewegende onderdelen. Losse kleding, sieraden of langhaar hunnen verstrikt raken in bewegende onderdelen.
• Als apparaten worden geleverd voor het afzuiigen en verzamelen van stof binnen facilitieten, moet u ervoor zorgen dat deze goed+zijn aangesloten en juist worden gebruikt. Gebruik van stofopyang kan stofgerelateerde gezaren verminderen.
• Als u gewend bent geraakt aan deze machine door deze regelmatig te gebruiken, moet u Niet zichgenoegzaam worden en de veiligheidsprincipes van dit gereedschap negeren. Een onachtzame hantering kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik van en zorg voor machine

• Forceer de machine Niet. Gebruik de juiste machine voor uw toepassing. De juiste machine zal het werk beter en veiliger doein voor toepassingen waarvoor het is ontworpen.
• Gebruik deze machine Niet als hij Niet in- of uitschakelt met de schakelaar. Een machine kan Niet worden bedient als de schakelaar gevaarlijk is en moet worden gerepareerd.
• Verwijder de stekkeruit de voedingsbron en/of verwijder de accu, wanner afneembaar is, van deze machine, alvorens u aanpassingen uitvoert, accessoires wisselt of bij opslag van de machine. Dergelijkkepreventieveveiligheidsmaatregelen verminderen het risico dat de machine per ongeluk start.
• Bewaar stationaire machines buiten bereik van kinderen en LAST personen die Nietbekend zijn met deze machine, of de gebruiksaanwijzingen ervan, deze machine gebruiken. Deze machine zich gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud deze machine en accessoires. Controller of de bewegende onderdelen goed zich uitgelijnd en Niet vastzitten; controller de onderdelen ook op breuken en andere omstandigheden die de werkung van het elektrische gereedschap konnen beinvloeden. Zorg dat de machine voor gebruik worden gerepareerd wanner deze is beschadigd. Er gebeuren vele ongelukken door slecht onderhoven machines.
• Hou snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe zaagbeitels zullen minder nsel gaan vastzitten en zich gemakkelijker te beheersen.
• Gebruik deze machine en accessoires volgens deze instructies en houd rekening met de werkkomstandigheden en het uit te voeren werk. Gebruik van deze machine kan voor andere werkzaamheden dan waarvoor bedoeld, resulteren in een gevaarlijke situatie.
• Houd handvaten en grijpvlakken droog, schoon en vrij van olie en smeervet. Gladde handvaten en grijpvlakken maakt veilige hantering en controle over het gereedschap onmongelijk in onverwachtete situatuies.

VEILIGHEID BEHANDELING

Milieuverantwoord afvoeren

Elektrische afvalproductenmonarynet met huishoudelijk afval worden verwijderd. Recycle als er dergelijkfacilitietenbestaan.Raadpleeguwlokale autoriteit of leverancier voor advies inzake recyclen.

De accu bevat materiaal dat gevaarlijk is voor u en het milieu. Het要去 worden verwijderd en afzonderlijk worden afgevoerd bij een facultiteit die lithium-ion accu's aanvaard.

Raadpleeg de handleiding 18 V accu en oplader van Briggs & Stratton voor meer informatie inzake verwijdering van accu's en opladers.

De verpakking besteht uit karton en overeenkomend gemarkeerde plastic materiaal dat kan worden gerecycled. Maak deze materialen maar voor recycling.

Neem contact op met nooddiensten

In zeldzame geallen is een accu beschadigd en kan inhoudlekken of in contact komen met de huid of ogen van een persoon, of worden ingeslikt; volg de eerstehulprichtlijnen in de handleiding voor de accu en oplader. Zoek daarnaast onmiddelijk medische hulp.

Uitpakken

Dit product vereist montage.

• Verwijder het product en accessoires voorzichtig uit de doos. Zorg dat alle items die op de verpakkingsst aan vermeld, aanwezig zijn. Raadpleeg pagina 3 en 4.
• Verwijder het verpakkingsmaterialieniet totdat u het product nauwkeurig heb geinspecteerd en dat u heb verzekerdt dat het goed werkt.

WAARSCHUWING

Aan dit product geen aanpassingen en wijzigingen aanbrengen en enkel originele toebehoren gebruiken. Dergelijk aanpassingen en wijzigingen worden gezien als misbruik en+kunnen resulteren in een gevaarlijke omstandigheid die möglichk tot ernstig persoonlijk letsel kan leiden.

Bedien deze machine nicht tenzij het geheel is geassembleerd, inclusief beschemkappen, handvaten en harnas.

Installer de accu Niet op het product voordat de assemblage geheel is voltooid.

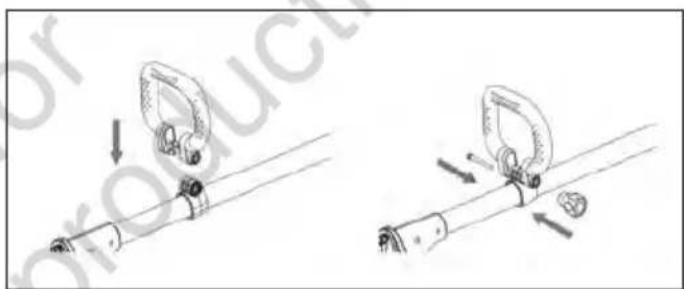

Het voorste handvat aanbrengen

OPMERKING: Raadpleeg afbeelding 2.

Bevestig het voorste handvat aan het blok op het onderste handvat enplaats de bout.

Zet de knop vast op de bout.

Afb. 2

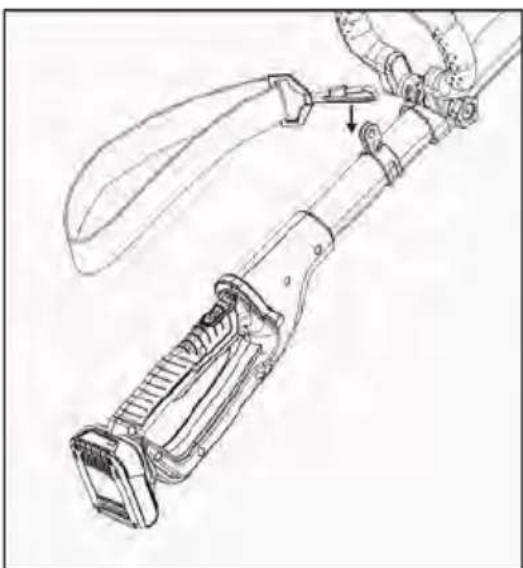

De riem aanbrengen

OPMERKING: Raadpleeg afbeelding 2.

De beugelhaaksluiting in de ronde opening van de hangsluiting.

MONTAGE PROCEDURES

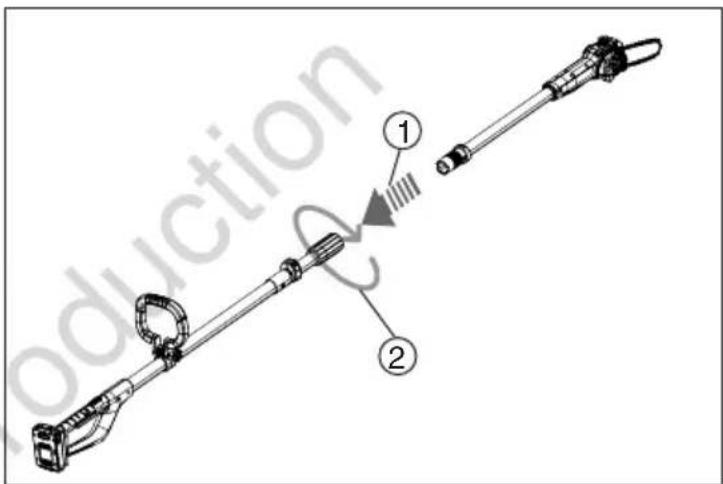

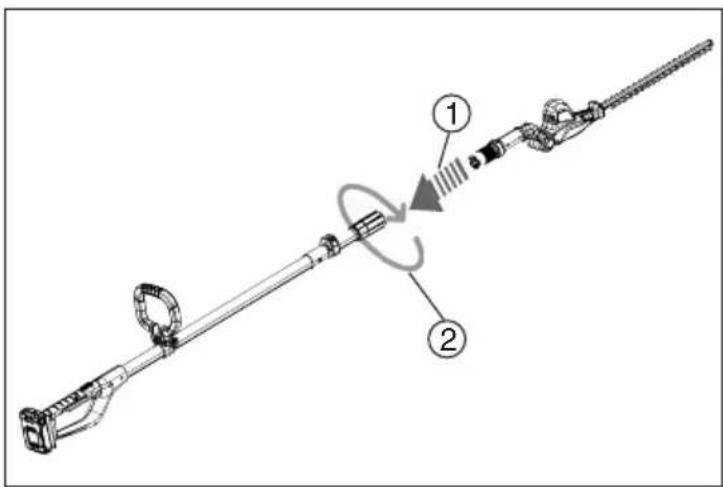

Functie van gereedschap opname

Installer de as op de snoeizaag via de gereedschap opname. Draai om de gereedschap opname vast te zetten om het handvat aan de aandrijfunit te bevestigen.

STOKZAAG

De ketting aanbrengen

WAARSCHUWING: Verwijder de accu van de stokzaag alvorens te onderhouden. Ernstig letsel ofood kan zich voordoen door lichaamscontact met de bewegende ketting.

WAARSCHUWING: Zaagbeitels op de ketting� scherp. Gebruik beschemende handschoenen bij het hanteren van de ketting.

BELANGRIJK: Klem geen kettingzaag in de bankschroef om de kettingzaag of geleider te verrangen.

Vervang de ketting als de zaagbeitels te versleteen zijn om te worden geslepen of als de ketting breekt. Gebruik alleen een verrangende ketting die door de fabrikant worden aangegeven. Gebruik altijd een/Neww aandrijftandwiel als u de ketting verwegt. Dit zorgt voor juiste aandrijving van de ketting.

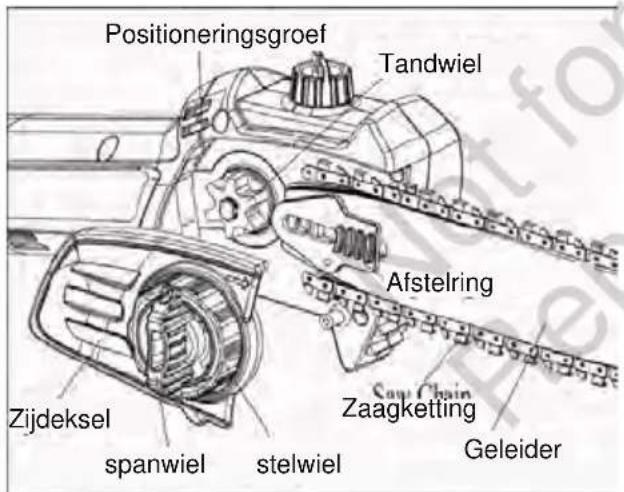

Raadpleeg afbeelding 3 terwijl u de volgende stappenuitvoert:

1. Maak het spanwiel los.
2. Verwijder het zijdeksel, spanwiel en het stelwiel.
3. Verwijder de hetting.
4. Plaats de neue ketting rond het aandrijftandwiel, langs de bovenste groef van de geleider en rond de neus van de geleider. Opmerking: Zorg dat de zaagbeitels van de ketting maar voren�n zich gericht. Plaats de ketting zo, dat de zaagbeitels bovenop de geleider maar de neus van de geleider zich gericht (zie Afb. 4 en de indicator op de zijkap van de zaag).
5. Plaats het zichdeksel in de positioneringsgroef.
6. Vergrendel het zijdeksel met het spanwiel. (BELANGRIJK: Draai Niet te vast.)
7. Stel de gettings panning af.
8. Zet het spanwiel stevig vast.

WAARSCHUWING

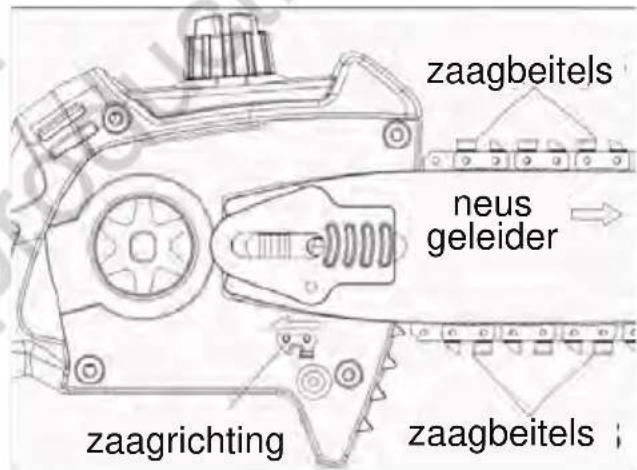

Plaats de ketting nicht verkeerd om. Als de ketting verkeerd om worden geplaatst, za de zaak vreselijk trillen en nicht zagen.

Afb. 3

Afb. 4

Afstelling spanning_ketting (Afb. 5 - Afb. 6)

Opmerking: De spanning van de zaagketting is juist ingesteld in de fabriek en de neue wetke tting zal uitrekken. Controller gedurende de eerste 2 bedrijfsuren regelmatig de spanning van de neue wetke tting (na de accu los te koppelen). Laat de ketting afkoelen. Volg de onderstaande stappen om de spanning van de kettingzaag te controeren.

1. Verwijder de accu van de hettingzaag.
2. Plaats de kettingzaag op een stevig oppervlak om de spanning van de ketting te controlleren.

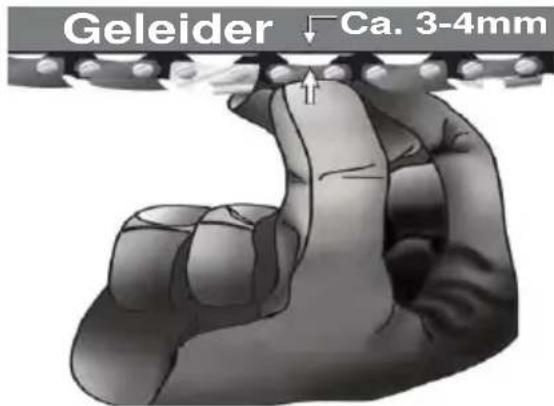

3. Trek de ketting met lichte kracht 3-4mm van de onderkant van de geleider en LAST los (zie Afb. 5).

MONTAGE PROCEDURES

Als de ketting iota's terugschiet aan zijnplaats, dan is de spanning juist. Tussen de ketting en de onderkant van de geleider is een lichte doorbuiging (3-4 mm of minder) aanvaardbaar.

Afb. 5

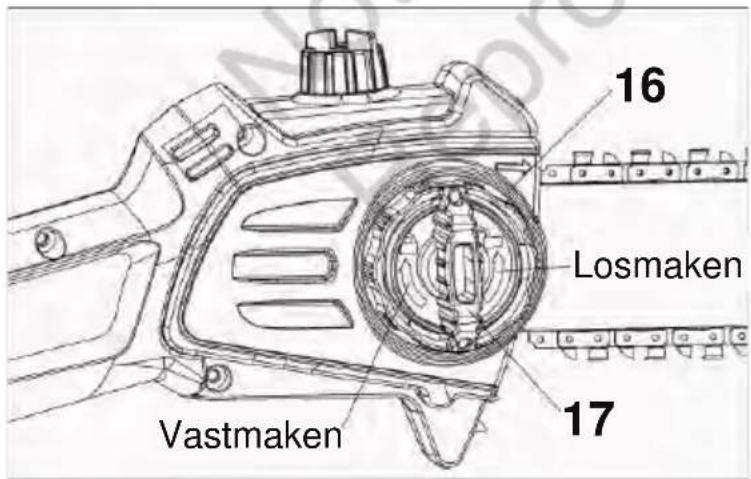

1. Maak het spanwiel los door het linksom (17) te draaien alvorens de ketting af te stellen.
2. Zet het stelwiel af door deze rechtsom (16) te draaien totdat de ketting Nieteer slap is.
3. Draag beschermende handschoenen, trek de ketting omlaag om de spanning te controlleren.
4. De ketting mag nicht overmatig worden gespannen. Overmatige spanning veroorzaakt overmatige slijtage en zal de levensduur van de geleider en ketting verminderen. Overspanning verminder t ook de hoeveelheid snedes per acculading.
5. Nadat de spanning van de het het spanwiel (17) stevig vast.

(Zie Afb. 6)
Afb. 6

ALGEMEEN

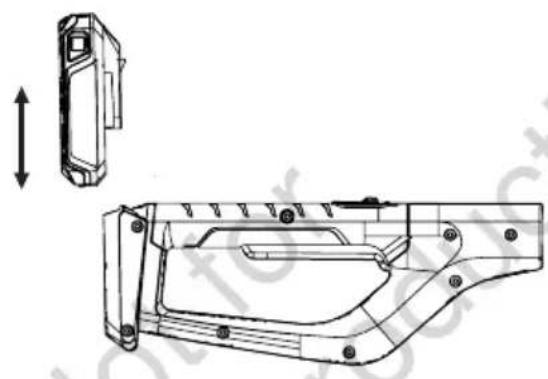

De accu installeren en verwijderen

WAARSCHUWING! Laat de aan/uit-schakelaar algid los voordat u de accu plaatst of verwijdert.

Verwijder de accu. Druk de knop (A) op het uiteinde van de accu in en verwijder verzolgens het pak van het gereedschap.

Installer de accu. Lijn de ribbels op beiden zichden van de accu uit met de sleuven in de behuizing en schuif het op+zijn plaats. Plaats het.altijd in+zijn geheel totdat het op+zijn plaats worden vergrendeld met een klikgeluid. De accu kan anders per ongeluk uit het gereedschap vallen en letsel aan u of iemand in de buurtveroorzaken.

Om de accu van het product te halen, drukt u op de vrijgaveknop verwijl u het van het handvat trekt.

AAN/UIT schakelen

WAARSCHUWING

Als onderdelen ontbreken, zich beschadigd of gebroken, mag u uw heggenschaar Niet bedieren totdat alle beschadigde onderdelen zichervangen of gerepareerd. Falen dit te doeon, kan resultederen in ernstig persoonlijk letsel.

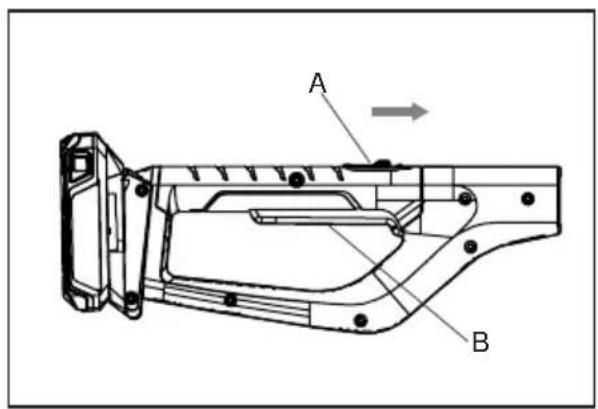

De stoksnoeizaag inschakelen:

1. Druk de aan/uit-veiligheidsschakelaar (A) voorwaarts en druk cervolens op de trigger (B) op het handvat.
2. Laat de aan/uit-veiligheidsschakelaar (A) los.

De stoksnoeizaag uitschakelen:

1. Laat de trigger (B) op het handvat los.

BEDIENINGS INSTRUCTIES

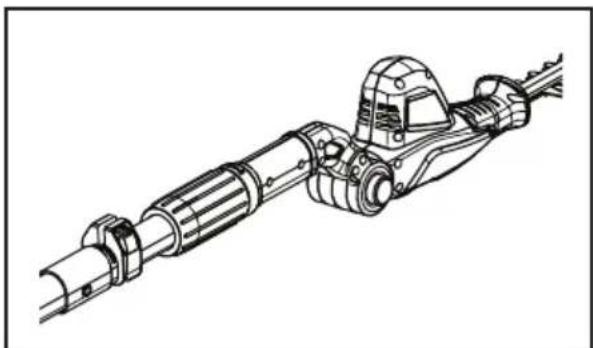

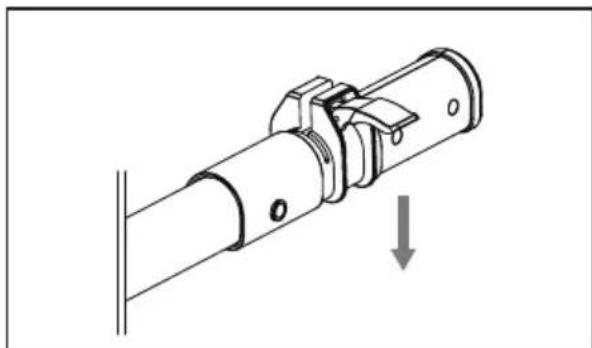

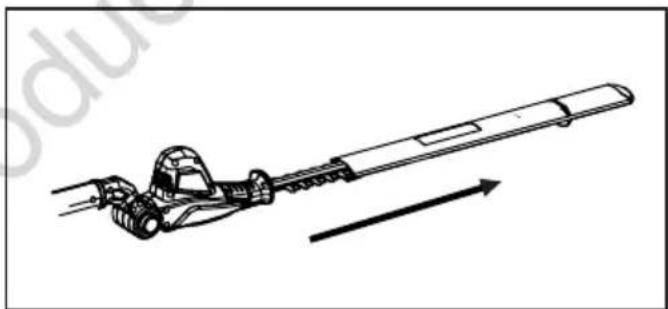

Telescopische handvat

Open de spanhendel en trek het bovenste deel van het handvat uit tot de gewenste lengte van het handvat. Klik verwolgens op de spanhendel om de buis stevig vast te zetten.

OPMERKING: Raadpleeg afbeelding 3.

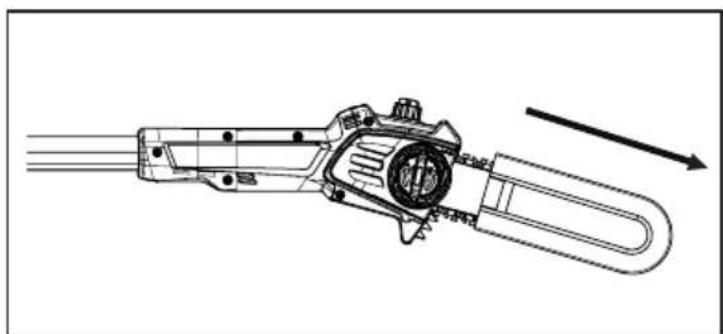

Verwijder de mesbescherming alvorens u de machine start.

Afb. 3

STOKHEGGENSCHAAR

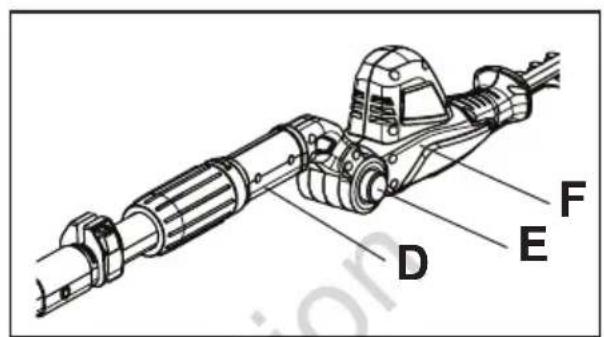

Functie van de hoekverstelling

Houd het handvat (D) stevig vast. Druk op de drukknop (E) en draai de aandrijfunit (F) waar de gewenste positie. Laat de drukknop (E) wee los en controllerer of de aandrijfunit op+zijnplaats is vergrendeld.

Opmerking: De aandrijfunit kan in 9 posities worden vergrendeld, in een bereik van 135^ (-45^ 90^) .

De stokheggenschaar gebruiken

WAARSCHUWING

Verwijder de gesnoeide takken. Overschrijd NIET de snoeicapaciteit van dit product.

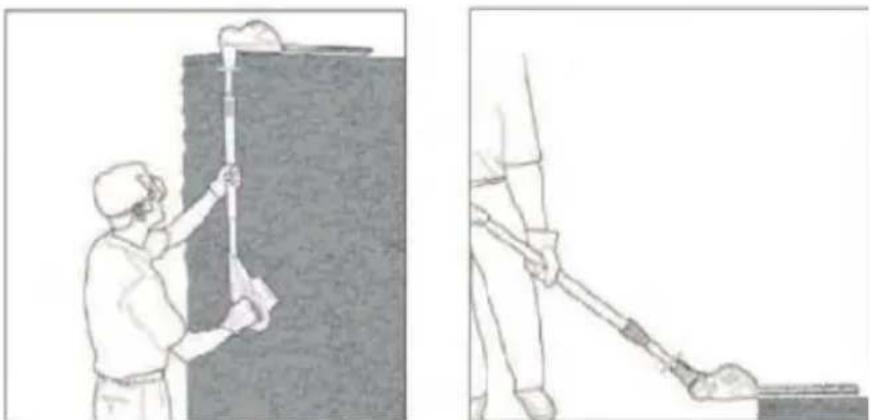

Metijken uneke ontwerp kan de stokheggenschaar worden gebruikt om moeilijk bereikbare gebieden van struiken te Snoeien en te vormen, zoals in de onderstaande afbeelding worden getoond.

STOKHEGGENSCHAAR

WAARSCHUWING

Neem vór enig onderhoud altijd de accu af en draag beschemende handschoenen.

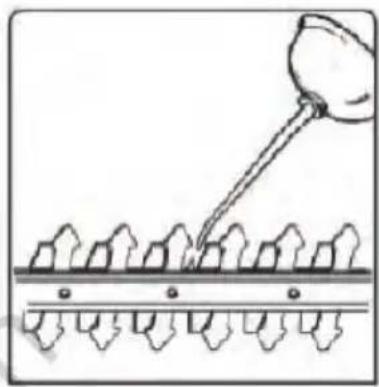

Smeren van het mes

Voor een gemakkelijkere bediening en een langere levensduur,要去en de messen voor en na elk gezebruik worden gesmeerd. Zorg voor het smeren dat uw heggenschaar van de accu is losgekoppeld. Breng smeerolie aan, zatat het:tussen de twee messen loopt.

Reiniging

WAARSCHUWING

Alvorens deze Reinigungssprocedures voort te zetten of bij het verwijderen van een blokkade, moet worden gezorgd dat de heggenschaar isuitgeschakeld en van de accu is losgekoppeld.

Om de Beste prestaties van de heggenschaar te verzekeren, moet deze schoon worden gezchoolden. Reinig de heggenschaar.altijd onmiddelijk na gebruik.

Houd de body van de stokheggenschaar schoon. Gebruik een zachte doeck die met milde zeep en water is bevochtigd. Veeg de body schoon. Laat op geen van de oppervlakken van de heggenschaar Snoeisels en ander vuil droog en hard worden. Dit beinvloedt onmiddelijk de snoepiprestaties.

Zorg dat het mes algid schoon wordt gehouden van snoeisels en ander vuil. Zorg special ervoor om de koelventilaties op de aandrijfunit schoon te houden.

STOKZAAG

WAARSCHUWING

Neem voor enig onderhoud altijd de accu af en draag beschemende handschoenen.

WAARSCHUWING: Tijdens het reinigen van de body van de stokzaag,

• Niet de zaag in vloeistoffen dompelen
• Niet producten gebruiken die ammoniak, chloor of schuurmiddelen bevatten
• Geen reinigingsoplossingen met chloor, koolstoffetrachloride, kerosine of benzine gebruiken

Reiniging

Houd de body van de stokzaag schoon. Gebruik een zachte doek die met milde zeep en water is bevochtigd. Veeg de body schoon.

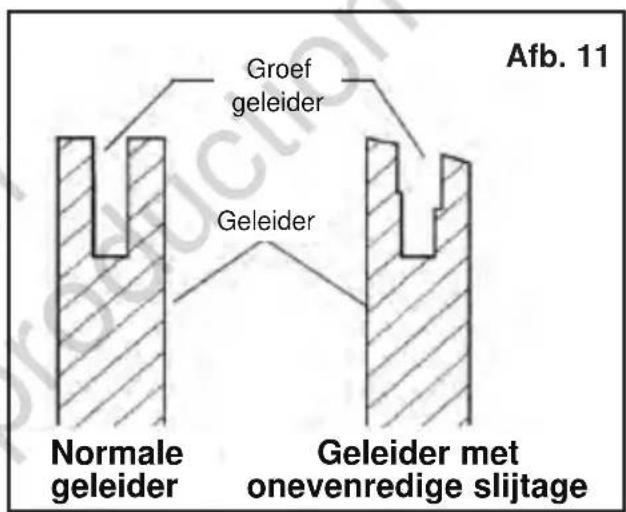

Zorg voor geleider

Onevenredige slijtage aan de geleider
veroorzaakt problemen met de geleider.
Dit worden vaakveroorzaakt door onjuist
slijpens van de zaagbeitels van de ketting
en onjuiste instellingen van de dieptesteller.
Als de geleider onvenredig slijt, worden
de groef ervan breder, wie Afb. 11.
Dit resulteert in overmatige slijtage en aan
geleider als ketting. De zaag zal nichtrecht
zagen. Vervang de geleider als dit gebeurt.

Inspecteer de geleider alvorens de ketting te slijpen. Een versleten of beschadigde geleider is onveilig. Een versleten of beschadigde geleider beschadigd de ketting. Het maakt ook het zagen moeilijker.

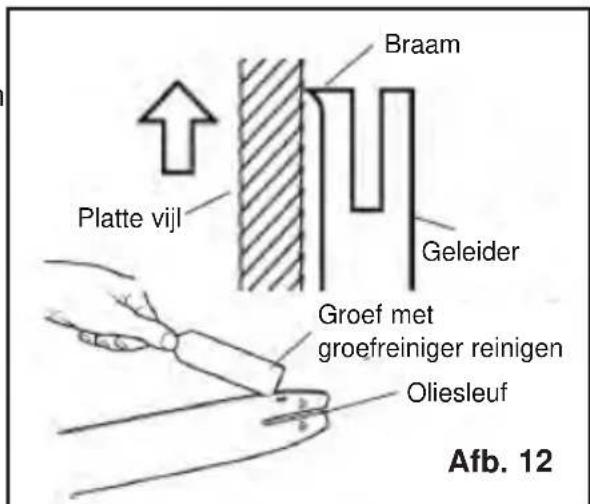

Onderhoud

1. Verwijder de geleider van de kettingzaag. (Raadpleeg de instructies over het verwijdersen van de accu)
2. Verwijder het zaagsel regelmatiguit de groef van de geleider. Gebruik een groefreiniger, zie Afb. 12.
3. Reinig elke dag na gebruik de smeeropening.
4. Verwijder bramen van de zijkanten van de geleider. Gebruik een platte vrij om de zijranden vierkant te make.

Vervang de geleider als

• Deze is versleten of cervormd;
• De binnenkant van de geleider vreselijk versleten is.

Zaagketting slijpen

WAARSCHUWING: Verwijder de accu van de stokzaag alvorens te onderhouden. Ernstig letsel of dood kan zich voordoen door lichaamscontact met de bewegende ketting.

Houd de ketting scherp. Als de ketting scherp is, zaagt de zaag sneller en veiliger. Een botte kettingveroorzaakt onnodige slijtage aan het tandwiel, de geleider, ketting en motor. Als u de ketting in het hout moet forceren en het zagen creeert alleen maar zaagsel metkleine groe spanen, dan is de ketting bot.

Slijk- en onderhoudsgereedschappen voor ketting

Koop de volgende items van uw lokale dealer, bouwmarkt of winkels waar stokzagen worden verkocht.

(Raadpleeg Tabel 1 voor de aanbevolen slijp- en onderhoudsgereedschappen voor de kettingzaag)

5/32"rondevijl
Dieptestellermaatje
Vijlgeleider
Bankschroef
- Platte vijl van middelmatige grootte

Zaagbeitels slijpen

Gebruik de vijlggeleider voor vrijen op 30^

1. Stel de ketting af voor juiste spanning.
2. Klem de geleider vast in een bankschoef om de zaag stabel te houden.

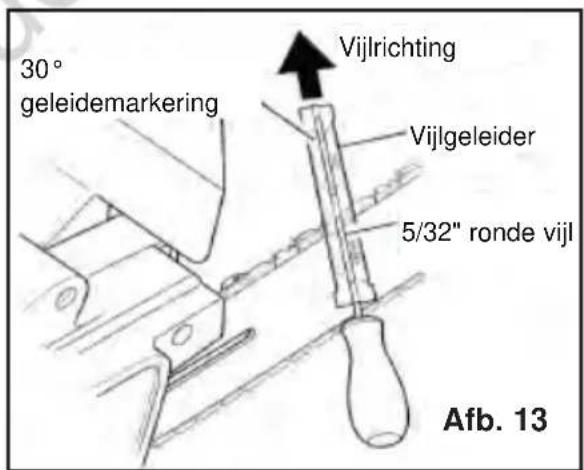

1. Druk de 5/32" Ronde vijl (bevestigd aan de vrijlgeleider) in de groef tussen de bovenplaat en de dieptesteller op de ketting. De vrijlgeleider moet op zowel de bovenplaat als de dieptesteller rusten,zie Afb.13.

Opmerking: De vrij moet op het middenpunt van de geleider zich.

Opmerking: Deze afbeelding toont deplaatsing van de vrijgeleider en de vijlrichting om zaagbeitels te slijpen op de linkerzijde van de ketting.

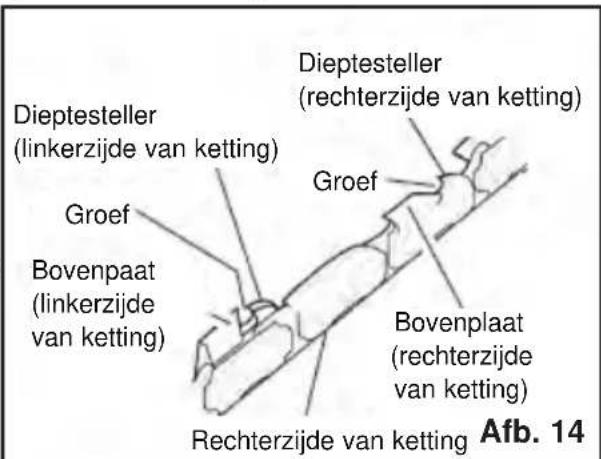

1. Houd de vrijgeber vlak. Zorg dat de markering van 30^ op de vrijgeber parallel is met het midden van de geleider, zie Afb. 14.

Dit verzekert dat uw vijl in een hoek van 30^ snijdt.

1. Vijl van binnen waar buiten bij de zaagbeitel, totdat deze scherp is. Vijluitsluitend in deze richting,zie Afb.14.

Opmerking: De zaagbeitel moet met twee tot drie streken van de vrij scherp+zijn.

Dieptestellers onderhoden

De spelimg van de dieptesteller voor beiteltanden wordt verminderd als de zaagbeitels+zijn geslepen.

Na elke tweede of derde keer slijpen, moeten de dieptestellers opnieuw worden in gevijd.

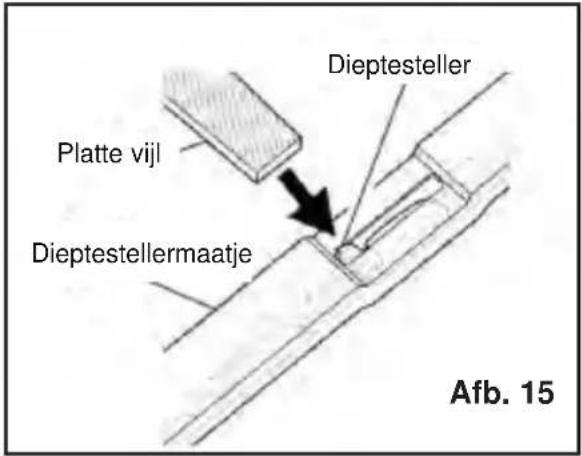

1. Plaats het dieptestellermaatje (.025") stevig over de bovenkant van de twee zaagbeitels. Zorg dat de dieptesteller in de sleuf gaat in het dieptestellermaatje, zie Afb. 15.
2. Gebruik een middelgrote platte vijl. Vijl de dieptesteller met behulp van het dieptestellermaatje.

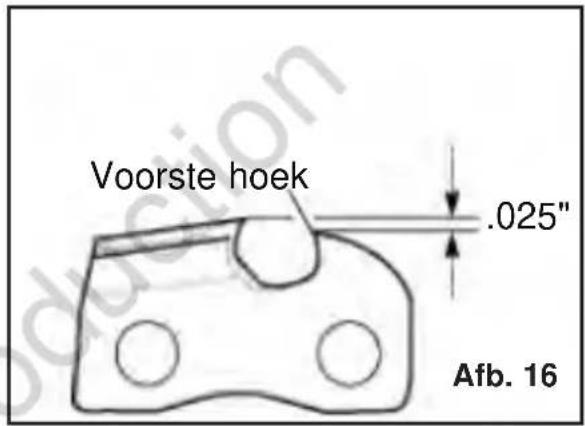

3. Zorg door middel van het dieptestellermaatje\ weer voor een correcte diepte verschil,\ zie Afb. 16.

Na enkele keren handmatig slijpen van de ketting is het aanbevolen deze te lately slijpen door een slijpmachine. Dit verzekert een regelmatige slijtage en voorkomt het scheef zagen.

Tabel 1

Dieptestellermaatje Productn	ummer
Oregon®-vijlgeleider 5/32" 37534
Oregon® platte vrij en dieptestellermaatje	40466
Oregon®-bosvijklem 26368A

ONDERHOUD ZORG

Opslag

Als de machine langer dan 30 Tage worden opgeslagen,要去en de volgende stappen worden gevolgd:

1. Verwijder de accu van de machine.

Voor de stokzaag:

1. Verwijder en reinig de geleider en ketting.
2. Veeg een dun laagje olie over het oppervlak van de geleider.
3. Veeg de buitenkant van de zaag-body af. Gebruik een zachte doek die met milde zoep en water is bevochtigd.
4. Dek de geleider en/of mes af met de meegeleverde klep.

5. Bewaar de machine en accu:

6. In een hoge veilige plek, buiten bereik van kinderen

7. Ope een droge plek

Voor de stokheggenschaar:

1. Zorg dat de heggenschaar grondig is gereinigd voor dat deze worden opgeslagen op een schone en droge plek, buiten bereik van kinderen.
2. Dek het mes af met de meegeleverde mesbeschermer.

3. Bewaar de machine en accu:

4. In een hoge veilige plek, buiten bereik van kinderen

5. Ope een droge plek

Probleemoplossen

Ofschoon uw nieuwe draadloze heggenschaaricht gemakkelijk is te bedieren, kurz u problemen ondervinden. Controller het volgende:

PROBLEM OPLOSSING
Als de machine nicht werkt	Controler het assemblage van de accu; laad de accu op: de werking van de heggenschaar is ervan afhankelijk of de accu voldoende is opgeladen.
Als de accu nicht oplaadt C	Controler of de accu juist in het oplaadstation is geplaatst en zorg dat het indicatielampje aan is. Zo Niet, trek de netvoeding uit het stopcontact.
Als de machine nicht goed snoeit	Controler de conditie van de ketting/messen; als de ketting/het mes bot of beschadigd is, LAST dan door een bevoegde serviceverlener repareren. Als er verdenking is van een defect, returneer de heggenschaar dan那次 een bevoegde dealer voor reparatie.

Restrisico's

Als het gereedschap worden gebruikt hunnen aanvullende restrisico's optreden die nicht in de bijgesloten veiligheidswaarschuwingen worden genoemd. Deze risico's hunnen optreden door misbruik, langdurig gebruik, enz.

Zelfs met de toepassing van de relevante veriligeidsvoorschriften en de implementatie van veriligeidsapparatuur, können bepaalde restrisico's Niet worden vermeden. Deze omvatten:

• Letsels veroorzaakt door het aanraken van draaiende/bewegende onderdelen.
• Letsels veroorzaakijdens het verrangen van onderdelen, messen of accessoires.
• Letsels veroorzaakt door langdurig gebruik van een gereedschap. Zorg dat u regelmatig pauze neemt als u een gereedschap langdurig gebruikt.
• Beschadiging van het gehoort.
• Gezondheidsgevaren door het inademen van stof dat tijdens het gebruik van uw gereedschap ontstond (bijvoorbeeld: werken met hout, vooral eik, berk en MDF).

PRODUCTSPECIFICATIE 18 V STOKHEGGEN	NSCHAAR
Motortype Met koolborstels
Motorspecificatie 18 V
Max. motortoreal 22000 TPM
Articulatiesnelheid mes 1350 slagen/min
Effectie sneeilengte 410 mm
Aanbevolen sneoid diameter 10 mm
Maximale sneoid diameter 16 mm
Productgewicht (Zonder accu) 3.8 kg
Geluidsdrukniveau 86.3 dB(A)
Geluidsvermogenniveau (Gemeten) 97.3 dB(A)
Geluidsvermogenniveau (Gegarandeerd) 100.3 dB(A)
Trillingswaarde1 (Max) 1.48 m/s	2

1 Waarde voor gebruik voor beordeling van gebruikersblootstelling. Actuele trillingenijdens het gebruik van de kettingzaag hunnen verschillen afhankelijk van de actuèle omstandigheden. Meetonzekerheid, k = 1,5m / s^2

OPMERKINGEN:

• De opgegeven trillingswaarden zijn gemeten met een standard testmethode en kuren worden gezrukt om het ene gereedschap met het andere te vergelijkken.
• De opgegeven trillingswaarden können worden gebruikt bij een voorlopige beoordeling van de blootstelling.

WAARSCHUWING

De werkelijkke trillingswaardenijdens gebruik van het gereedschap kuren afwijken van de hierboven vermelde waarden en+zijn afhankelijk van het gebruik van het gereedschap; en deoodzaak om veiligheidsmaatregelen te herkennen om de gebruiker te beschemen, is gebaseerd op een schatting van de bloatstelling in de feitelijke gebruiksomstandigheden (rekening houdend met alle delen van de bediening, zoals deijden dat het gereedschapuitgeschakeld is en wonneer deze stationair draait als toevoeging op de starttijd).

PRODUCTSPECIFICATIE 18 V STOKZAAG
Motortype Met koolborstels
Motorspecificatie 18 V
Max. motortoerental 23000 TPM
Stanglengte 8"
Type en model staaf Oregon 080SDEA041
Type en model ketting Oregon 91PX033X
Aandrijfschakeldikte 0.05"
Kettingschakel 3/8" laag profiel
Kettingsnelheid 5.5 m/s
Smeercapaciteit stang 80 ml
Productgewicht 3.2 kg
Geluidsdrukniveau 81.1 dB(A)
Geluidsvermogenniveau (Gemeten) 94.7 dB(A)
Geluidsvermogenniveau (Gegarandeerd)	97.7 dB(A)
Trillingswaarde 1 (Max)	1.68 m/s 2

1 Waarde voor gebruik voor beoordeling van gebruikersblootstelling. Actuele trillingenijdens het gebruik van de kettingzaag hunnen verschillen afhankelijk van de actuele omstandigheden. Meetonzekerheid, k = 1,5m / s^2

OPMERKINGEN:

• De opgegeven trillingswaarden zijn gemeten met een standard testmethode en kuren worden gezruikt om het ene gereedschap met het andere te vergelijkken.
• De opgegeven trillingswaarden können worden gebruikt bij een voorlopige beordeling van de blootstelling.

WAARSCHUWING

De werkelijkke trillingswaardenijdens gebruik van het gereedschap kunnen afwijken van de hierboven vermelde waarden en zich aanhangelijk van het gebruik van het gereedschap; en deoodzaak om veiligheidsmaatregelen te herkennen om de gebruiker te beschemen, is gebaseerd op een schatting van de bloatstelling in de feitelijke gebruiksomstandigheden (rekening houdend met alle delen van de bediening, zoals teijden dat het gereedschapuitgeschakeld is en wanner deze stationair draait als toevoeging op de starttijd).

TÄRKEÄTHUOMAUTUKSET

Lisatiedot
