KÄYTTÖOHJE IQ18PSHK MURRAY

Kiitos, etta ostit Murray-tuotteen. Murray on ylpea kaikkien tuotteidensa laadusta ja suorituskyvysta.

Täm käytöohje auttaa tuotteesi kokoamisessa, turvallissessa käytössä ja ylläpidossa. Lue seuraavat varoitukset tuotteen turvallisuuden ja pitkän käytöian varmistamiseksi.

VAROITUS

Alä yritä kayttä tata tuotetta, ennen kuin olet lukenut perusteellisesti ja ymmärnty tāysin kaikki tämän oppaan sisälätamat oheet, turvallisuussaannöt jne. Laiminlyonti voi johtaa onnettomuuksiin, joihin liittyy sahköisku, tulipalo ja/tai vakava henkilovahinko.

KÄYTTÖTARKOITUS (PENSASLEIKKURI)

Tämä tuote on tarkoitettu pensaiden leikkaamiseen. Tämä tuote ei ole tarkoitettu kaupalliseen käyttoën.

KAYTTOTARKOITUS (SAHA)

Tämä saha on suunnitelu leikkaamaan oksat, joiden halkaisija maäräytyy ohjaustangon leikkauspituuden mukaan. Se on suunnitelu puiden leikkaamiseen ulkokäytössa.

Yleinen turvallisuus

Varoitus!

Lue ohjeet ennen koneen kayttoa.

Käytä suojavaatimuksia
täytäviä suojalaseja ja
kuulonsuojaimia.

Käytä tukevia, liukumattomia jalkineita.

Käytä suojakäsiniteita.

Alä kayta konetta mariss olosuheissa, suojaa konetta sateelta ja kosteudelta.

Varo lentävi kohteita!
Varmista,etta sivulliset ovat
vahintaan 15 metrin paassä
ja pysaytä kone,jos sinua
lahestytaan.

Varmista,etta sivulliset ovat vahintaan 15 metrin paassja pysayta kone, jos sinua lahestytaan.

Varo latauksen aikana sahköiskuvaaraa.

Lue ohjeet ennen huoltotöiden suorittamista.

Odota, etta kaikki laitteen osat pysahtyvat ennen kuin poistat akun kokonaan.

El tule havittakotitalousjatteena.

Ympariston Iampotila 40^ Enint.

Ala heita veteen.

Pida kaukana lammoja/taivotulesta.

Tappavan sahköiskun vaara. Pida vahintaan 10 metrin päässä ilmajohdoista.

Pidä kädet poissa terästa.

SISALTO MERKINNAT

Sisallysluettelo

Ominaisuudet ja märitelmat

Ominaisuudet ja toimitetut tuotteet 115

Turvallisuus ja käsittely

Yleinen turvallisuus 117

Tuotteen havittaminen 119

Kokoonpanomenettelyt

Purkaminen 120

Etukahvan asentaminen 120

Vyon asennus 120

Akselikytkimen toiminta 121

Ketjun asentaminen 121

Käyttoohjeet

Akun asentaminen ja poistaminen 124

Kytke PÄÄLLE/POIS 124

Kurotinkahva 125

Teran suojan irrottaminen 125

Kaantopaaan toiminta 126

Pensasleikkurin kayttaminen 126

Yllapito ja hoito

Yllapito (Pensasleikkuri) 127

Teran voitelu 127

Puhdistus 127

Huolto (Saha) 128

Ohjausteran hoitaminen 128

Ketjun teroittaminen 129

Leikkaussyvyyden asettaminen 130

Varastointi 131

Vianetsintä

Vianmäritys 132

Tekniset tiedot

Tuoteseloste 133-134

Huomautuksia

Huomautuksia

HUOMAA: TAKUUTIETOJA E I OLE KIRJOITETTU TAHAN KAYTTAJAN KASIKIRJAAN. VIITTAA MUIHIN TAMAN LAITTEEN MUKANA SAAPUVIIN ASIAKIRJOIHIN KOSKIEN TAKUUTIETOJA.

TAKUUSASIAKIRJAT VOIVAT SISALTAA TEKNISIA VAATIMUKSIA, JOTKA OVAT MALLIKOHTAISIA, JOITA EI OLE KIRJATTU KAYTTOOHJEISIN.

OMINAIISUUDET MÄärITELMÄT

Ominaisuudet ja tarvikkeet

PENSASLEIKKURI

1. Akku

2. Laturi

3. Laturin johto

4. Käantöpainike

5. Tera

6. Kayttokahva

7. Liipaisin
8. Virtakytkin
9. Valjaskiinnikkeet
10. Valjaat
11. Kiristysnuppi
12. Etukahva
13. Varsi
14. Vipu
15. Kytkin
16. Voimapää
17. Terän suoja

HUOMAA: KAHVAA KÄYTETÄAN SEKÄ PENSASLEIKKURISSA SEKÄ SAHASSA

VAROITUS

Alä kaytä tuotetta, jos jokin osa puuttuu tai on vaurioitunut. Korjaa tai vaihda puuttuvat tai vaurioituneet componentit.

Ominaisuudet ja tarvikkeet

SAHA

1. Käytökehva
2. Akku
3. Liipaisin
4. Laturi
5. Virtakytkin
6. Laturin johto
7. Valjaskiinnikkeet
8. Ketjun kiristyspyörä
9. Valjaat
10. Ketjupyörän kansi
11. Kirstysnuppi
12. Ohjaustanko
13. Etukahva
14. Oljyorkki
15. Varsi
16. Ketju
17. Vipu
18. Kytkin
19. Voimapää
20. Tangon kansi

HUOMAA: KAHVAA KÄYTETAAN SEKA PENSASLEIKKURISSA SEKA SAHASSA

VAROITUS

Alä kayta tuotetta, jos jokin osa puuttuu tai on vaurioitunut. Korjaa tai vaihda puuttuvat tai vaurioituneet componentit.

TURVALLISUUS KÄSITTELY

Yleinen turvallisuus

VAROITUS

Lue kaikki laitteen mukana toimitetut turvallisuusvaroitukset, ohjeet, piirrokset ja tekniset tiedot.

Työalueen turvallisuus

• Pida tyolue puhtaana ja hyvin valaistuna. Sotkuiset tai hamarat alueet aiheuttavat onnettouuksia.
• Älä kaytä tata konetta rajähdysalttiissa ymparistössa, kuten syttyvien nesteiden, kaasujen tai polyn lasnöllessa. Sahkötyokalut luovatkipinoita, jotka voivat sytyttäa polyn tai hóryt.
• Pidä lapset ja sivulliset poissa käytõstä tata konetta. Häiriöt voivat johtaa siihen, etta menetät hallinnan.

Sahkoturvallisuus

• Tulppien on vastattava pistorasiaa. Älä koskaan muuta pistoketta millään tavalla. Muuttamattomat pistotulpat ja vastaavat pistorasiat vähentävät sahköiskun vaaraa.
  Välta korin kosketusta maadoitettuihin tai maadoitettuihin pintoihin, kuten putkiin, pattereihin, liesiin ja jäkaappeihin. Sahköiskun riski on suurempi, jos vartalosi on maadoitettu.
• Alä altista tātā laitetta sateelle tai kosteudelle. Koneeseen tuleva vesi lisāa sahköiskuvaaraa.
• Alä vaärinkäytä latausjohtoa. Pida johto poissa kuumuudesta, öljystä, terävista reunoista tai likkuvista osista. Vauroituneet tai takertuneet johdot lisäävät sahköiskuvaaraa.

Oma turvallisuus

• Ole valppaana, katso mitä teet ja käytä järkeä käyttaessäti tata konetta. Alä käytä tata laitetta vasyneenä tai huumeiden, alkoholin tai laakkeiden vaikutuksen alaisena. Hetken tarkkailematta jattäminen tata konetta käytettaessä voi johtaavakaviin henkilövahinkoihin.
• Käytä henkilönsuojaimia. Käytä aina suojalaseja. Suojavarusteet, kuten polynaamari, liukumattomat turvakengät, kova hattu tai kuulonsuojaimet, joita käytetaan asianmukaisissa olosuheissa, vahentävät henkilövahinkoja.
• Estä tahaton käynnistys. Varmista, etta kytkin on pois päältä-asennossa, ennen kuin kytket virtalähteeseen ja/tai akkuun, dostat tai kannat tata laitetta. Koneen Kantaminen sormella kytkimellä tai sahkökayttöisten tyokalujen, joissa on kyktenta päälä, aiheuttaa onnettomuksia.
• Poista kaikki saatovaimet tai jakovaimet ennen koneen kaynnistamista. Koneen pyorivaan osaan kiinnitetty avain tai avain voi johtaa henkilovahinkoihin.
• Älä ylikuormita. Pidä oikea pohja ja tasapaino aina. Tämä mahdollistaa koneen paremman hallinnan odottamattomissa tilanteissa.
• Pukeudu kunnolla. Älä käytä irrallisia vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
• Jos polyn poisto- ja keräystilojen kytkemista varten on varustetu laitteita, varmista, etta ne on

kytketty ja etta niitta kaytetaan oikein. Polynkeruun kayttö voi vahentaa polyyn liittyviä vaaroja.

• Alä anna tämän laitteen usein käytetyn kokemuksen antaa sinun tulla lian tutuksi laitteen kanssa ja sivuuttaa työkalujen turvallisuusperiaatteita. Huoleton toiminta voi aiheuttaa vakavan damman sekunnin murto-osan sisällä.

Koneen kaytto ja hoit

• Älä pakota konetta. Käytä sovellukseesi sopivaa laitetta. Oikea kone tekee työtä paremmin ja turvallisemmin sillä nopeudella kuin se on suunniteltu.
• Älä käytä tata laitetta, jos kytkin ei kytke sita pälle tai pois pälta. Koneet, joita ei Voida ohjata kytkimellä, ovat vaarallisia ja ne on korjattava.
• Irrota pistoke virtalähteestä ja/tai poista akku, jos irrotettavissa, laitteesta ennen säätöjen tekemistä, lisāvarusteiden vaihtamista tai laitteen varastointia. Tällaset ennalta ehkäisevat turvatoimet vähentavat koneen vahingossa käynnistymisen riskä.
• Säilytä tyhjäkäynillä varustettuja koneita lasten ulottumattomissa. Älä anna henkilöiden, jotka eivat tunne tata konetta tai naita ohjeita, käyttaa konetta. Nämä koneet ovat vaarallisia kouluttamattomien käytäijen käsissä.
• Ylläpidà tātā laitetta ja lisāvarusteita. Tarkista likkuvien osien vaärinkäytö tai kiinnitys, osien rikkoutuminen ja muut olosuhteet, jotka voivat vaikuttaa sahkötyokalun toimintaan. Jos kone on vaurioitunut, korjaa kone ennen käytöa. Huonosti huolletut koneet aiheuttavat monia onnettomuksia.
• Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkaustyökalut, joissa on terävat leikkausreunat, eivät todennäöisesti takerru ja niitä on helppompia hallita.
• Käytä tata konetta ja lisāvarusteita näiden ohjeiden mukaisesti ottaen huomioon työolosuhteet ja suoritettavat työt. Tämän laitteen käytto muihin kuin suunniteltuihin toimintoihin voi johtaa vaaratilanteeseen.
• Pidä kahvat ja tarttuvat pinnat kuivina, puhtaina ja öljystä ja rasvoista vapaina. Liukkaat kahvat ja tarttuvat pinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

Tuotteen hāvittäminen

TUOTTEEN HAVITTÄMINEN OIKEIN

Sahköjätetty iaa havittä kotitalousjätteen mukana. Kierrä, jos mahdollista.

Tarkista kierratysta koskevat neuvot paikallselta viranomaiselta tai jalleenmyyjalta.

Akku sisältaa sinulle ja ympäristolle vaarallista materiaialia. Se on poistettava ja havitettäva erikseen laitoksessa, joka vastaanottaa litium-ioni-akkuja.

Katso lisātietoja akun ja laturin havittämisestä Briggs & Stratton 18V: n akkuja laturi -oppaista.

PAKKAUKSEN HAVITTÄMINEN OIKEIN

Pakkaus sisältaa pahvia ja merkittyjä muoveja, jotka voidaan kierrattaa.

Aseta namā materiaalit kierratettaväksi.

Yhteystiedot hatatilanteissa

Harvinaisessa tapauksessa jossa akku vauroituu ja jokin sen sisalostä vuotaa tai joutuu kosketuksiin ihon, silmien tai nieltynä, noudata akun ja laturin kayttöhjeessa olevia ensiapuohjeita. Hakeudu valittomästi laakärin hoitoon.

Purkaminen

Tämä tuote vaatii kokoamisen.

• Poista tuote ja kaikki lisävarusteet varovasti laatikosta. Varmista, etta kaikki pakkausluettelossa olevat tuotteet ovat mukana. Katso sivut 3 ja 4.
• Älä havita pakkausmaterialia ennen kuin olet huolellisesti tarkastanut ja varmistanut, etta tuote on oikeassa toimintatilassa.

VAROITUS

Alä yrità muuttaa tātā tuotetta tai luoda lisāvarusteita, joita ei suositella käytettavaksi tāmān tuotteen kanssa. Kaikki muutokset ovat vaärinkäytöksiä ja voivat johtaa vaarallisiin olosuhteisiin, jotka voivat johtaa vakaviin henkilovahinkoihin.

Alä kayta tata konetta, elle kokoonpano ole valmis, mukaan lukien suojukset, kahvat ja johtosarjat.

Alä asenna akkua tuotteeseen ennen kuin olet suorittanut koko kokoonpanon.

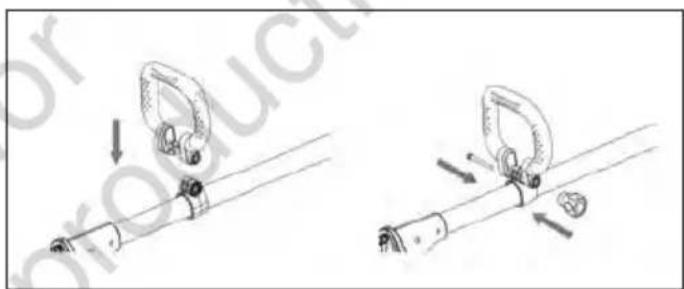

Etukahvan asentaminen

HUOMAA: Katso kuva 2.

Kiinnitta etukahva alakahvan lohkon ja tyonnä pultti. Kirista nuppi pulttiin.

Kuva 2

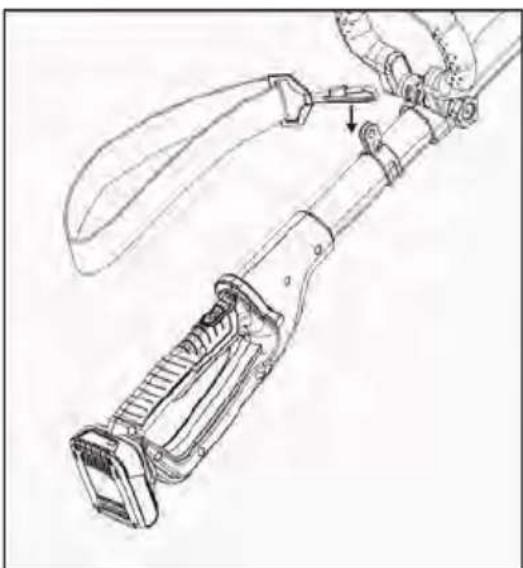

Vyön asentaminen

HUOMAA: Katso kuva 2.

Ahdinkoukku kiinnittyy ripustussolkin pyoreaan reikaan.

KOKOONPANO MENETTELYT

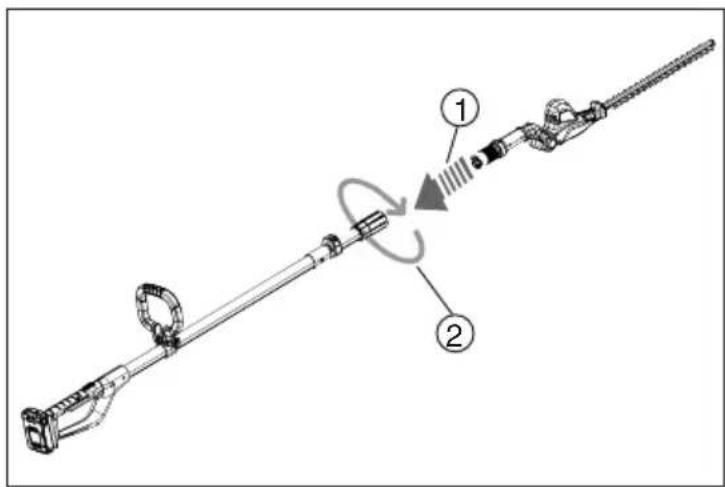

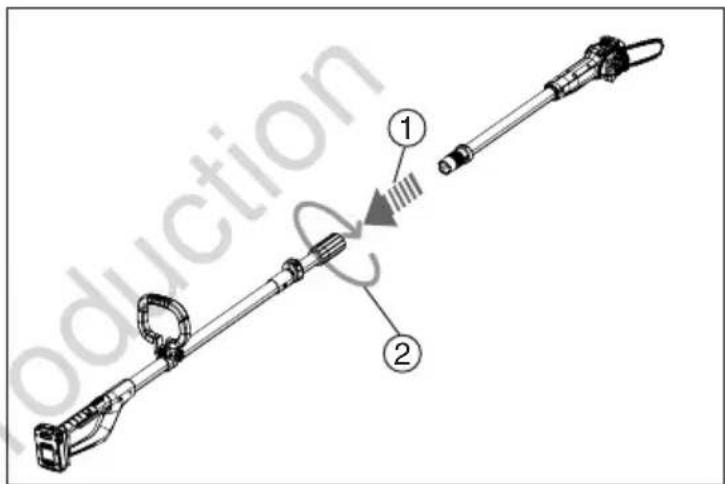

Akselikytkimen toiminta

Asenna akteli oksasovittimeen aktelin kytkimen kautta. Kierrä kiristaaksesi aktelin kytkimen kahvan kiinnittämiseksi sahköpäähan.

SAHA

Ketjun asentaminen

VAROITUS: Poista akku sahasta ennen huoltoa. Kehon kosketus liikkuvan ketjun kanssa voi aiheuttaa vakavia vammoja tai kuoleman.
VAROITUS: Ketjun leikkuureunat ovat terävia. Käytä ketjua käsitetäessä suojakäsiniteita.

HUOMIO: Älä kiinnitä moottorisahaa kiristimeen moottorisahan tai ohjaustangon korvaamiseksi.

Vaihda ketju, kun leikkurit ovat lian kuluneet teroitettavaksi tai kun ketju rikkoutuu. Käytä vain valmistajan märirittelemäa vaihtoketjua. Käytä aina uutta vetopyöräk ketjua vaihtaessasi. Tämä yllapitäa ketjun oikeaa käyttoa.

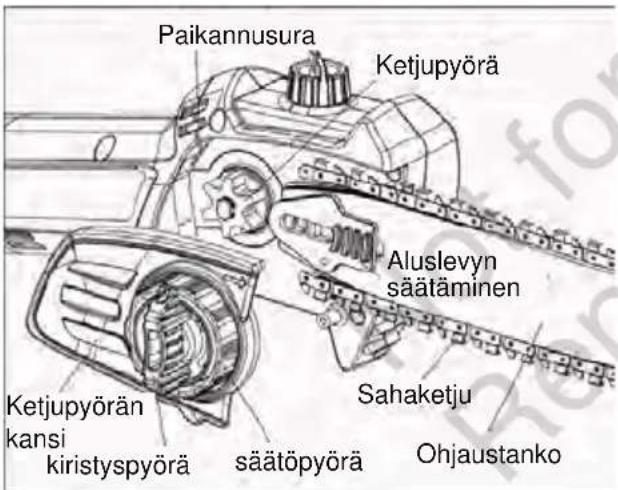

Katso kuva 3 kun suoritat seuraavat vaiheet:

1. Löysää kirstystpyörä.
2. Irrota hammaspyorän suoja, kiristyspyorä ja saatopyorä.
3. Poista ketju.
4. Aseta uusi ketju vetopyörän ympärille, ohjaustangon yläuran ja ohjaustangon ympärille. Huomio: Varmista, etta ketjun leikkuureunat ovat oikeaan suuntaan. Sijoita ketju siten, etta leikkuureunat ovat ohjaustangon etupalkin nokan pällä (katso kuva 4 ja osoitin sahan sivukannessa).
5. Aseta hammaspyörän kansi paikannusuraan.
6. Ketjupyörän lukitseminen kiristyspyörä. (HUOMIO: Ålä kirista liikaa.)
7. Säädä ketjunjännitys.
8. Kiristä kiristyspyörä tiukasti.

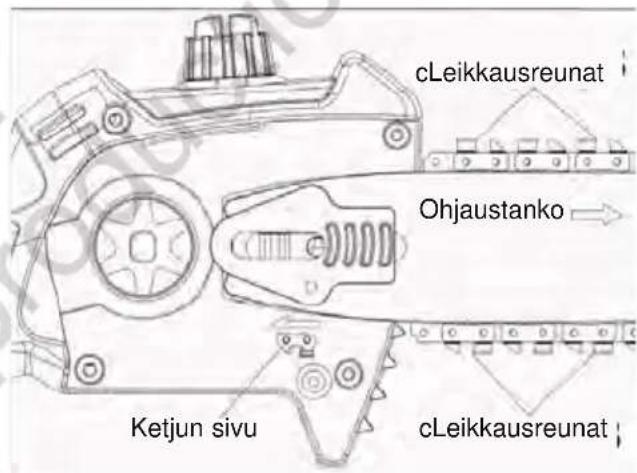

VAROITUS

Alä aseta ketjua vaärinpän. Jos ketju asetetaan vaärinpän, saha varisee pahasti eikä leikkaa.

Kuva 3

Kuva 4

Moottorisahan kireyden säätö (Kuva 5 - Kuva 6)

Huomio: Moottorisahan kireys on asetetu oikein tehtaalla ja uusi ketju venyy. Tarkista uuden ketjun kireys usein (akun irrotuksen jalkeen) kahden ensimmäisen käytöttunnin aikana. Anna ketjun jäahtyä. Seuraa alla olevia vaiheita tarkistaaksesi moottorisahan kireyden.

1. Poista akku moottorisahasta.
2. Aseta moottorisaha tukevalle alustalle ketjun kireyden tarkistamiseksi.

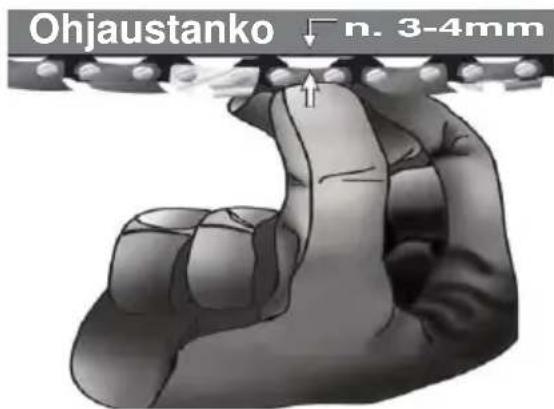

3. Vedä ketju kevyellä voimalla 3-4mm päässä ohjaustangon pohjasta ja vapauta (katso kuva 5).

KOKOAMIS MENETTELYT

Jos ketju napsahtaa kevyesti takaisin paikalleen, kireys on oikea. Lieva roikkuaminen (3-4mm tai vahemman) ketjun ja ohjaustangon pohjan valillä on hyväksyttavää.

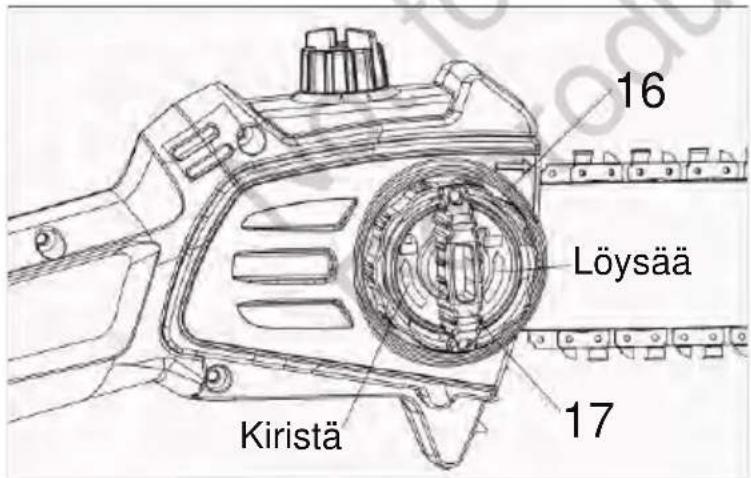

Kuva 5

1. Löysää kirstyspöräa käantämllä sitä vastapäivän (17) ennen ketjun saatamista.
2. Kirista saatopyora kiertamalla sita myotapaaan (16), kunnes loysyys on poissa ketjusta.
3. Käytä suojakäsineitää ja vedä ketju alas ketjun kireyden tarkistamiseksi.
4. Älä kiristä ketjua liikaa. Ylikuormitus aiheuttaa liialista kulumista ja lyhentää ohjaustangon ja ketjun kaytöikää. Ylikuormitus vähentää myös leikkausten märäakun latausta kohden.
5. Kun ketjun kireys on oikea, kiristä kirstystyörä (17) tiukasti. (Katso kuva 6)

Kuva 6

YLEISTÄ

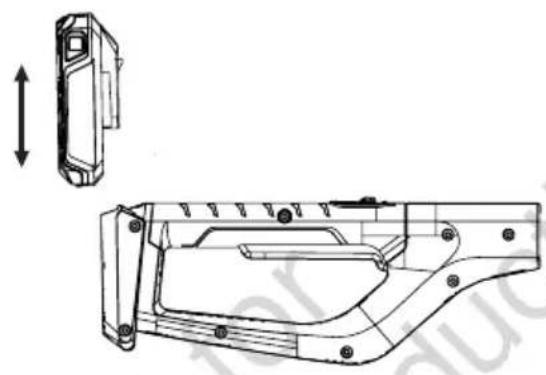

Akun asentaminen ja poistaminen

VAROITUS! Vapauta virtakytkin aina ennen akun asettamista tai poistamista.

Poista akku. Paina akun perässa olevaa painiketta (A) ja poista sitten akku työkalusta.

Asenna akku. Kohdista akun molemmin puolin olevat kylkikotelot kotelon aukkoihin ja liu'uta se paikoilteen. Aseta se aina kokonaan, kunnes se lukittuu paikoilteen napsautusäänellä. Jos ei, se voi pudota vahingossa tyokalusta ja aiheuttaa loukkaantumisen sinulle tai jollekin laheisellesi.

Vapauta akku tuotteesta tyontamallä vapautusta akusta kun vedat sen pois.

Sytytys/Sammutus

VAROITUS

Jos jokin osa puuttuu, on vauroitunut tai rikki, alä käytä pensasleikkuria, ennen kuin kaikki vauroituneet osat on vaihdettu tai korjattu. Muutoin seurauktena voi olla yakavia henkilövahinkoja.

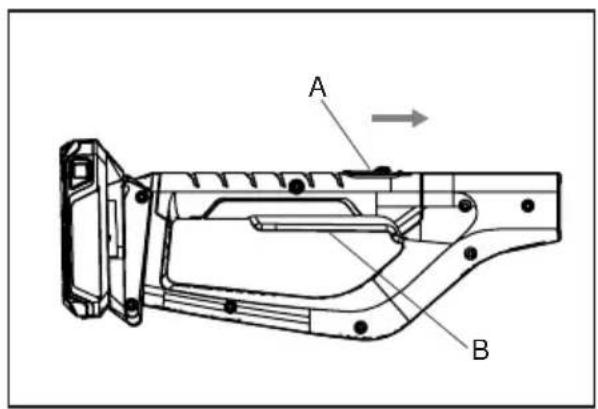

Karsimen kytkeminen pälle:

1. Työnnä turvavirtakatkaisin (A) eteenpain ja paina sitten kahvan liipaisinta (B).
2. Vapautaturvakytkin (A).

Karsimen kytkeminen pois pälta:

1. Vapauta liipaisin (B) kahvasta.

KÄYTTO OHJEET

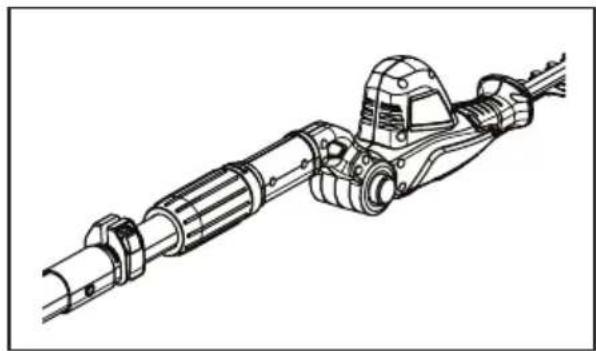

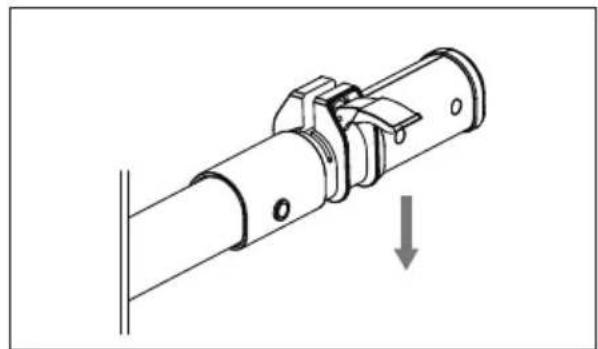

Kurottaja

Avaa kirstysvipu ja jatka kahvan ylacosaa halutulle kahvan pituudelle. Napsauta sitten kirstysvipua kiinnittäaksesi putken tiukasti.

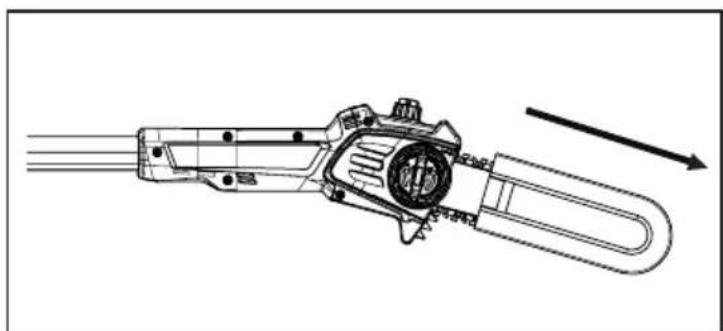

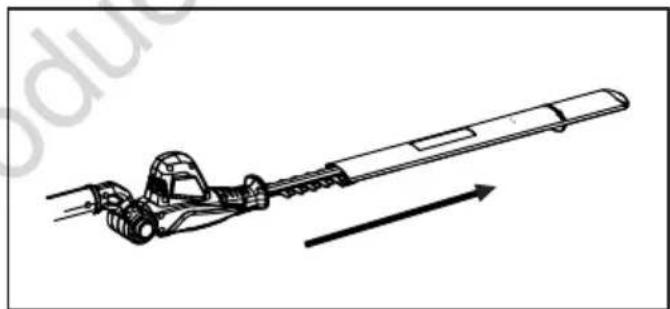

Poista terän suoja

HUOMAA: Katso kuva 3.

Poista teran kansi ennen koneen kaynnistamista.

Kuva 3

PENSASLEIKKURI

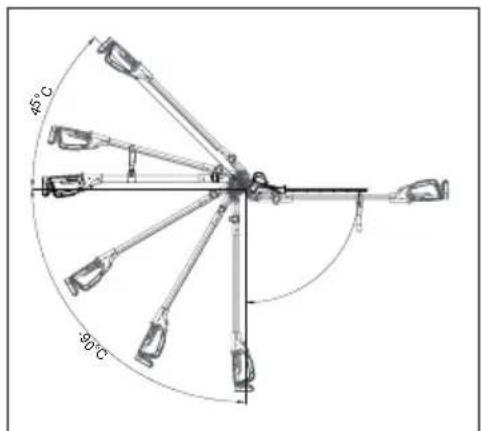

Kaantopaaan toiminta

Pidä kahvasta (D) tiukasti kiinni. Paina kaantopainiketta (E) ja kaannn moottoripaa (F) haluttuun asentoon. Vapauta kaantopainike (E) uudelleen ja tarkista, onko voimapaa lukittu paikoilleen.

Huomio: Voimapää voidaan lukita 7 asentoon 135^ (-45^ 90^) alueella.

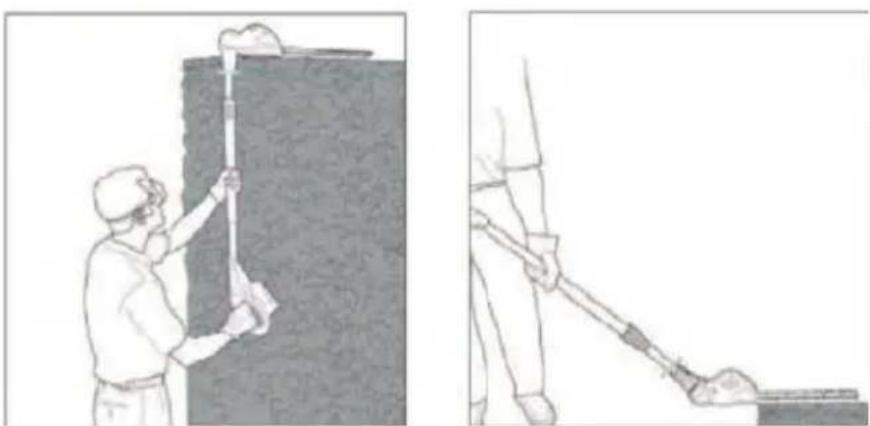

Pensasleikkurin kayttäminen

VAROITUS

Poista leikatut oksat. AAL ylitä tän tuotteen leikkauskapasiteettia.

Ainutlaatuisella rakenteellaan trimmeria voidaan kayttaa vakeasti tavoitettavien pensaiden ja pensaiden alueiden leikkaamiseen ja muotoiluun, kuten alla olevassa kuvassa.

PENSASLEIKKURI

VAROITUS

Poista aina ennen huoltoa akku ja käytä suojakäsiniteita.

Terän voitelu

Helpompaa kayttoa ja pidempaa kayttoikaa varten voitele leikkuuterat ennen ja jalkeen jokaisen kayton.

Varmista ennen voitelua, etta pensasleikkuri on irrotetu akusta.

Levitä voiteluöljä niin, etta se kulkee kahden terän valillä.

Puhdistus

VAROITUS

Ennen näden puhdistustoimenpiteiden aloittamista tai tutkeutumisen poistamista varmista, etta pensasleikkuri on kytketty pois pälä ja irrotetu akusta.

Parhaan suorituskyvyn varmistamiseksi pensasleikkuri on pidettävä puhtaana. Puhdista pensasleikkuri aina kayton jälkeen.

Pidä leikkurin runko puhtaana. Käytä pehmeää kangasta, joka on kostutetu miedolla saippua-vesiseoksella. Pyyhi runko puhdistaaksesi sen. Älä anna pistokkeiden ja muiden roskien kuivua ja kovettua millään pensasleikkurin pinnalla. Tämä vaikuttaa suoraan leikkaustehoon.

Varmista, etta tera pidetaan puhtaana kaikista leikkeista ja muista roskista. Ole erityisen varovainen puhdistamalla moottoripaa sə evat tuuletusaukot.

SAHA

VAROITUS

Poista aina ennen huoltoa akku ja kayta suojakäsiniteita.

VAROITUS: Kun puhdistat sahaa,

• Alä upota sahaa mihinkään nestseeseen
• Älä käytä tuotteita, jotka sisälätvät ammoniakkia, klooria tai hankaavia aineita
• Alä käytä kloorattuja puhdistusaineita, hiilitetrakloridia, petrolia tai bensiiniä

Puhdistus

Pidä sahan runko puhtaana. Käytä pehmeää kangasta, joka on kostutetu miedolla saippua-vesiseoksella. Pyyhi runko puhdistaaksesi sen.

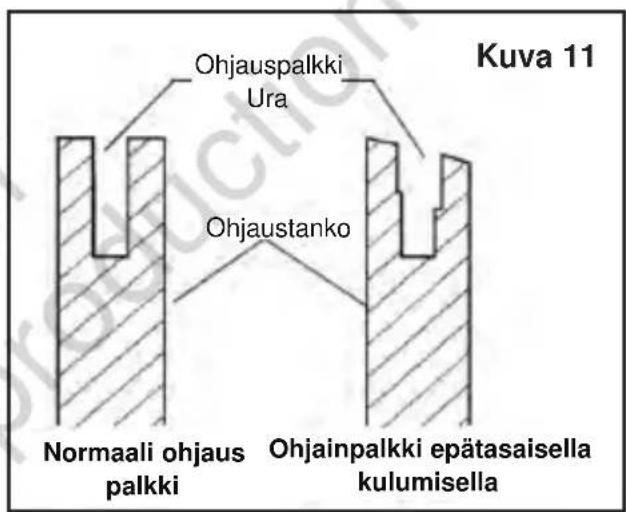

Ohjauspalkin hoit

Epatasainen tankojen kuluminen
aiheuttaa suurimman osan ohjaustankoongelmista. Ketjuleikkurin vaarateroiitus ja syvyysmittarin asetukset
aiheuttavat taman usein. Kun palkki kuluu
epatasaisesti, se laajentaa ohjaustangon uraa, katso Kuva 11. Tamaiiheuttaa
ketjuttamisen ja niittien aukeamisen. Saha ei leikkaa suoraan. Vaihda
ohjauspalkki, jos nain tapahtuu.

Tarkista ohjaustanko ennen ketjun teroitusta. Kulunut tai vaurioitunut ohjaustanko on vaarallinen. Kulunut tai vaurioitunut ohjaustanko vaurioittaa ketjua. Se myös vaikeuttaa leikkaamista.

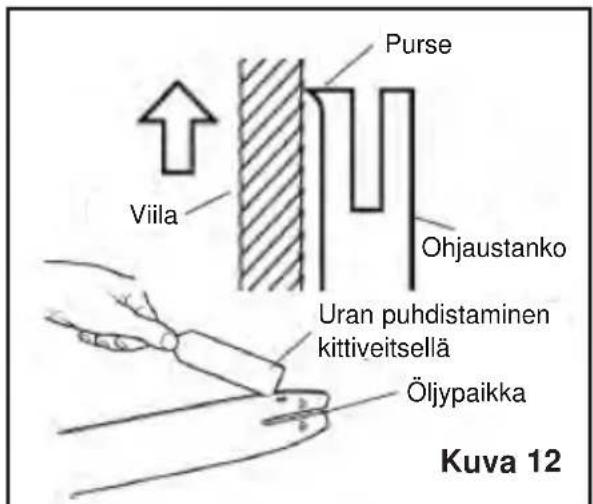

Huolto

1. Poista ohjaustanko moottorisahasta.
   (Katso ohjeet akun poistamiseen)
2. Poista sahanpuru ohjauspalkin urasta māraajoin. Kāytä kittiveistā tai lankaa, katso kuva 12.
3. Puhdista oljyaukot jokaisen käyttopaivän jälkeen.
4. Poista purseet ohjaustangon sivuila. Tee sivureunat nelomaisiki viilan avulla.

Vaihda ohjauspalkki kun

Tanko on taipunut tai sarolla
Tangon sisaura on kulunut pahasti

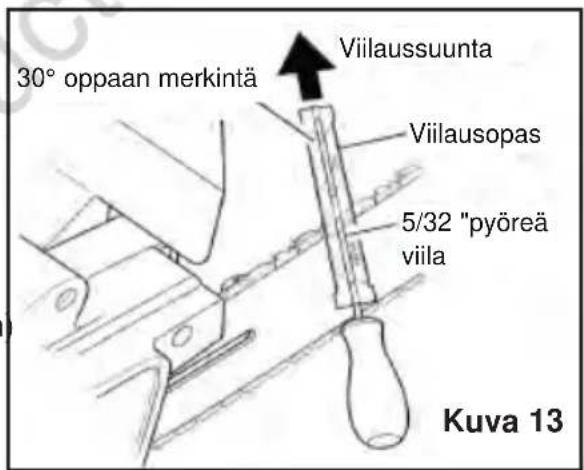

Mooctorisahan teroittaminen

VAROITUS: Poista akku sahasta ennen huoltoa. Kehon kosketus liikkuvan ketjun kanssa voi aiheuttaavakavia vammoja tai kuoleman.

Pida ketju teravana. Kun ketju on terava, saha leikkaa nopeammin ja turvallisemmin. Tylsa ketju aiheuttaa kohtuuttomia ketjupyoria, ohjaustangon, ketjun ja moottorin kulumista. Jos joudut pakottamaan ketjun puuhun ja leikkaamalla saa aikaan vain pienia sahauksia, ketju on tylsa.

Ketjun teroitus- ja huoltotyokalut

Osta namā tuotteet paikallselta jalleenmyyjaltāsi, rautakaupasta tai sahatarvikkeiden kaupasta.

(Katso taulukosta 1 suositellut moottorisahan teroitus- ja kunnossapitotyokalut)

5/32 "pyorea viila
- Syvyysmittari
Vilausopas
- Ruuvipuristin
Keskikokoinen litte viila

Leikkurien teroittaminen

Käytä viilaopasta 30^ viilaukseen.

1. Sādā ketju oikeaan kireyteen.
2. Kiinnitā ohjaustanko ruuvipuristimeen, jotta saha pysyy vakaana.

Huomio: Alä kiristä ketjua.

1. Paina 5/32 "pyorea viila (liitety viilaohjaimeen ketjun ylalevyn ja syvyysmittarin valiseen uraan. Viilaohjaimen tulisi levata sekay lalevyssa etta syvyysmittarissa, Katso kuva 13.

Huomio: Viila ohjauspalkin kesikikohdassa.

Huomio: Tämä kuva nayttä terän viilaohjeistuksen ja suunnan teroittamisen ketjun vasemmalla puolella.

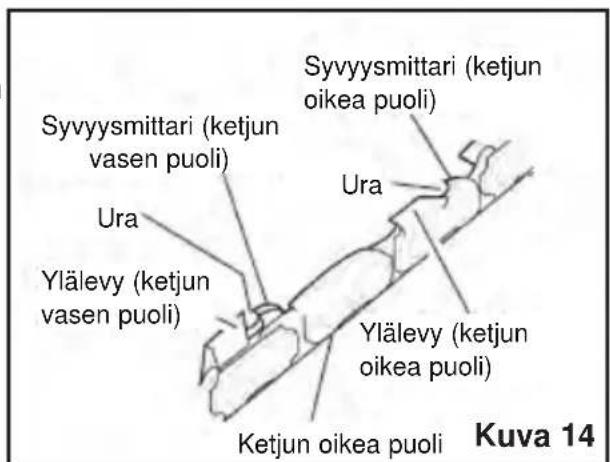

1. Pidä viilaopasta tasaisesti. Varmista, etä viilaohjämen 30^ -merkki on yhdensuuntainen ohjaustangon keskikohdan kanssa, Katso kuva 14.

Täm va mistaa, etta viila leikkaa 30^ kulmassa.

1. Viilaa leikkurin sisäpuolelta teräväksi.
   Viilaa vain tähän suuntaan, katso kuva 14.

Huomio: Kaksi tai kolme vetäisyä viilalla terävöittäleikkuria.

Leikkurin syvyysmittarin villaus

Leikkurin syvyyden mittarivalys pienenee, kun leikkurit teroittuvat.

Alusta jokaisen toisen tai kolmannen teroituksen jälkeen terän syvyysmittarit.

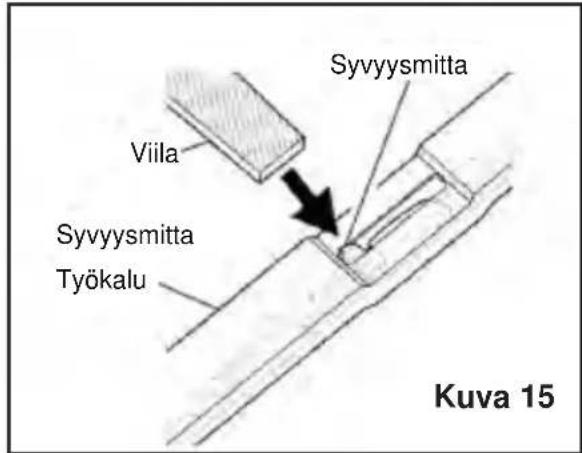

1. Aseta syvyysmittarin tyokalu (.025") tiukasti kahden leikkurin ylosaan. Varmista, etta syvyysmittari tulee syvyysmittarityokalun aukkoon, Katso kuva 15.
2. Käytä keskimaäräista litteä viilaa. Viilaa syvyysmittarin taso syvyysmittarin tyokalun kanssa tasaan.

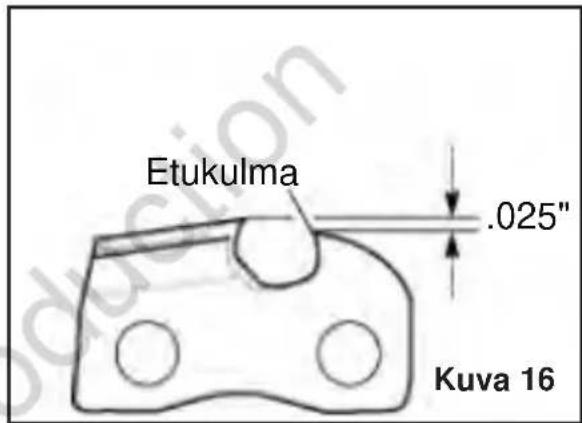

3. Poista syvyysmittarin tyokalu tasaisella viilalla, pyorista leikkurin syvyysmittarin etukulma, Katso kuva 16.

Useiden kasin tehtyjen vilausten jälkeen käytä valtuutettua huoltokeskustaEROITTamaan ketju. Tämvarmistaa tasaisen villauksen.

Taulukko 1

Työkalu Tuotenumero
Oregon® viilaopas 5/32" 37534
Oregon® viila ja syvyysmittari-työkalu 40466
Oregon® viilauspenkki 26368A

Varastointi

Jos varastoit konetta yli 30 paivän ajan, noudata seuraavia ohjeita:

1. Poista akku koneesta.

Sahalle:

1. Poista ja puhdista ohjauspalkki ja ketju.
2. Pyyhi ohut oljypällyste ohjaustangon pintaan.
3. Pyyhi sahan runko ulkopuolelta. Käytä pehmeää kangasta, joka on kostutetu miedolla saippua-vesiseoksella.
4. Peita ohjaustanko ja/tai tera mukana toimitetulla suojuksella.

5. Sälytä konetta ja akkua:

6. Korkealla tai turvallisella paikalla, poissa lasten ulottuvila
   Kuivassa paikassa

Pensasleikkurille:

1. Varmista, etta pensasleikkuri on puhdistetu huolellisesti, ennen kuin sailytät sitä puhtaassa, kuivassa paikassa, lasten ulottumattomissa.
2. Peita tera mukana toimitetulla suojuksella.

3. Säilytä konetta ja akkua:

4. Korkealla tai turvallisella paikalla, poissa lasten ulottuvila
   Kuivassa paikassa

Vianetsintä

Vaikka uutta langatonta pensasleikkuriasi on todella helppo käyttaa, tarkista seuraavat kohdat, jos sinulla on ongelmia:

VIKA KORJAUS
Jos kone ei toimi Tarkista	akkukokoonpano; Lataa akku: pensasleikkurin toiminta riippuu akun riittävästä latauksesta.
Jos akku ei lataudu Tarkista	, onko akku asetetu oikein latausasemaan, ja varmista, ettã merkkivalo palaa. Jos ei, tarkista pistorasian virtalähde.
Jos kone ei leikkaa oikein	Tarkista ketjun/terien kunto; jos ketju/tera on tylsa tai vaurioitunut, korjaa ne valtuutetulla huoltolikkeellã. Jos epääillään vikaa, palauta trimmeri valtuutetulle jälleenmyyjalle korjattavaksi.

Jäannösriskit

Lisajäämä voi aiheutua kaytettäessä tyokalua, jota ei valttamattä ole mukana olevissa turvallisuusvarituksissa. Nämä riskit voivat johtua vaärinkäytösta, pitkäikaisesta kaytostä jne.

Jopa sovellettavia turvallisuusmaarayksiä ja turvalaitteiden käyttoönottoa, tiettyjä jäannösriskejä ei voida valttä. Naita ovat, muun muassa:

• Pyörivien/liikkuvien osien koskettamisesta johtuvat vammat.
• Osia, teraã tai lisâvarusteita vaihdettaessa aiheutuneet vammat.
• Tyokalun pitkäaikaisen kayton aiheuttamat vammat. Jos kaytät tyokalua pitkään, varmista, etta pidat saannöllisia taukoja.
• Kuulon heikkeneminen.
• Tyokalua käytettaessä kehittyneen hengityspölyn aiheuttamat terveysvaarat (esimerkki: työskentely puun, erityisesti tammen, pyökin ja MDF: n kanssa.)

TEKNISET TIEDOT

TUOTETIEDOT 18V PENSASLEIKKURI
Moottorin ttyppi Harjattu
Moottorin tiedot 18V
Moottorin enimmäisnopeus 22000 RPM
Terän nivelsuhde 1350 lyöntiä/min
Tehokas leikkauspituus 410 mm
Suositeltava leikkaushalkaisija 10 mm
Suurin leikkaushalkaisija 16 mm
Tuotteen paino (Ei akkua) 3.8 kg
Äänenpainetaso 86.3 dB(A)
Äänenvoimakkuustaso (Mitattu) 97.3 dB(A)
Äänitehotaso (Taattu) 100.3 dB(A)
Tärinäravo 1 (Maks.) 1.48 m/s	2

1 Käytäjan altistuksen arvioinnissa käytettä arvo. Todellinen moottorisahan kayton aikainen tärinä voi poiketa tastà todellisista olosuheista riippuen. Mittauksen epävarmuus, k = 1,5m / s^2

HUOMAUTUKSET:

• Ilmoitetu tärinaarvo on mitatu vakiomuotoisella testimenetelmällä ja sitä voidaan käyttaa yhden tyokalun vertaamiseen toiseen tyokaluun.
• Ilmoitettua tärinäarvoa voidaan käyttaa altistuksen alustavassa arvioinnissa.

VAROITUS

Tyokalun todelliset kaytonaikaiset tärinäravot voivat poiketa yll esitystä ja riippuvat tyokalun kaytosta. Käytäjan suojaamiseksi tarvittavien turvallisuustoomien tunnistus perustuut todellisten kayttöolosuhteiden aiheuttaman altistuksen arviointiin (ottaen huomioon kaikkki kayttöjakson osat kuten tyokalun sammutuskerrat ja joutokayntikerrat käynnistysajan lisäksi).

TUOTETIEDOT 18V SAHA
Moottorin typpi Harjattu
Moottorin tiedot 18V
Moottorin enimmäisnopeus 23000 RPM
Palkin pituus 8"
Palkin merkki ja malli Oregon 080SDEA041
Ketjun merkki ja malli Oregon 91PX033X
Ketjun mittari 0.05"
Ketjun jako 3/8" matala profili
Ketjun nopeus 5.5 m/s
Tankojen voitelukapasiteetti 80 ml
Tuotteen paino 3.2 Kg
Äänenpainetaso 81.1 dB(A)
Äänenvoimakkuustaso (Mitattu) 94.7 dB(A)
Äänitehotaso (Taattu)	97.7 dB(A)
Tärinäravo 1 (Maks.)	1.68 m/s2

1 Käytäjan altistuksen arvioinnissa kaytettäva arvo. Todellinen moottorisahan kayton aikainen tärinä voi poiketa tastä todellisista olosuheista riippuen. Mittauksen epävarmuus, k = 1,5m / s^2

HUOMAUTUKSET:

• Ilmoitetu tärinäarvo on mitattu vakiomuotoisella testimenetelmällä ja sitä voidaan käyttaa yhden tyokalun vertaamiseen toiseen tyokaluun.
• Ilmoitettua tärinäarvoa voidaan käyttaa altistuksen alustavassa arvioinnissa.

VAROITUS

Tyokalun todelliset kaytonaikaiset tärinaarvot voivat poiketa yll esitysta ja riippuvat tyokalun kaytosta. Käytäjan suojaamiseksi tarvittavien turvallisuistoimien tunnistus perustuudellisten kaytöolosuhteiden aiheuttaman altistuksen arviointi (ottaen huomioon kaikkki kayttojakson osat kuten tyokalun sammutuskerrat ja joutokäntyikerrat käynnistysajan lisäksi).

REMARQUES IMPORTANTES

Detalls
