MANUALE UTENTE IQ18PSHK MURRAY

Grazie per aver acquistato un prodotto Murray. Murray è orgogliosa della qualità e delle prestazioni di tutti i loro prodotti.

Questo manuale di istruzioni aiuterà nel montaggio, nel funzionamento sicuro e nella manutenzione del prodotto.

Leggere le seguenti avventenze per assicurare la sicurezza e la lunga durata del proprio prodotto.

AVVERTENZA

Non tentare di utilizzare quello prodotto prima di aver letto e compreso completamente tutte le istruzioni, le norme di sicurezza, ecc. contenate in quello manuale. L'inosservanza pudocausare incidenti con scosse elettriche, incendi e/o gravi lesioni personali.

USO PREVISTO (TAGLIASIEPI A PALO)

Questo prodotto è destinato al taglio e alla rifinitura domestico di siepi, arbusti e cespugli.
Questo prodotto non è destinato all'uso commerciale.

USO PREVISTO (SEGA A PALO)

Questa sega a palo è progettata per tagliare rami di un diametro determinato alla lunghezza di taglio della barra di guida. É progettata per tagliare il legno in un'applicazione domestica all'aperto solo da parte di uomini.

Sicurezza generale

Avvertenza!

Leggere le istruzioni per l'uso prima di usare il dispositivo.

Indossare occhiali protettivi e protezioni per le orecchie che soddisfino gli standard di sicurezza.

Indossa calzature robuste e antiscivolo.

Indossare guanti di sicurezza.

Non utilizzare la macchina in condizioni di bagnato, proteggerla alla pioggia e dall'umidità.

Attenzioneaglioggetti che possono essere scagliati! Accertarsi che le persone presenti siano ad almeno 15m di distanza e arrestare il dispositivo se si avvincinano.

Accertarsi che le persone presenti siano ad almeno 15 m di distanza e arrestare il dispositivo se si avvincinano.

Fare attentione al pericolo di scosse elettriche durante la ricarica.

Leggere le istruzioni prima di eseguire gli interventi di manutenzione.

Attendere che tutti i componenti del dispositivo siano completeness fermi e rimuovere la batteria.

NON delve essere smaltito insieme ai rifiuti domestici.

Temperatura ambiente 40^ max.

Non gettare nell'acqua.

Tenerelontano da calore /o fiamme libere.

Rischio di scossa elettrica mortale. Mantenere almeno 10m dalle linee aeree.

Tenere le mani lontane delle lame.

Sommario

Caratteristiche e definizioni

Caratteristiche e articoli forniti 203

Sicurezza e manipolazione

Sicurezza generale 205 Smaltimento del prodotto 207

Procedure di montaggio

Disimballaggio

Montaggio dell'impugnatura anteriore 208 Montaggio della cintura 208 Funzione dell'accoppiamento dell'albero 209 Montaggio della catena 209

Istruzioni operative

Installazione e rimozione della batteria 212 Interruttore ON/OFF 212 Impugnatura telescopica 213 Rimozione della protezione della lama 213 Funzione della testa girevole 214 Uso del tagliasiepi 214

Manutenzione e cura

Manutenzione (Tagliasiepi a palo) 215 Lubrificazione della lama 215 Pulizia 215

Manutenzione (Sega a palo) 216 Cura della lama guida 216 Catena per affilatura 217

Montaggio del profondimetro di taglio 218 Conservazione 219

Risoluzione dei problemi

Risoluzione dei problemi 220

Specifiche tecniche

Specifiche prodotto 221-222

Note

Note

NOTA: I DETTAGLI DELLA GARANZIA NON SONO SCRITTI NEL MANUALE DELL'OPERatore.
FARE RIFERIMENTO AGLI ALTRI DOCUMENTI FORNITI CON QUESTA MACCHINA PER I DETTAGLI DI GARANZIA. I DOCUMENTI DI GARANZIA POSSONO INCLUDEERE SPECIFICHE TECNICHE
CHE SONO SPECIFICHE PER OGNI MODELLO CHE NON SONO SCRITTE IN QUESTO MANUALE DELL'OPERatore.

Caratteristichearticoli forniti

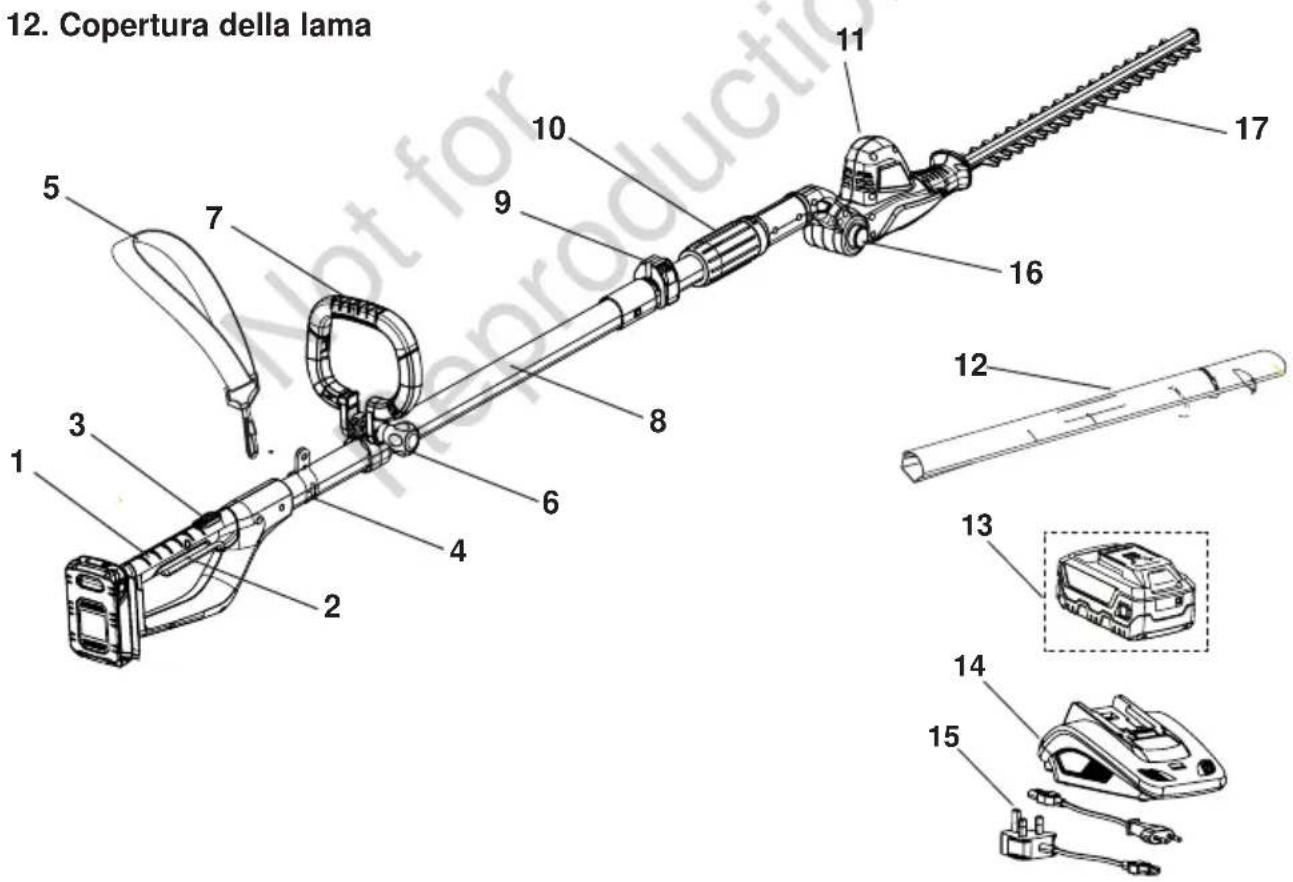

TAGLIASIEPIA PALO

1. Impugnatura di comando
2. Battery
3. Azionamento
4. Caricabatterie
5. Interru tture On/Off
6. Cavo caricabatterie
7. Staffa montaggio cinturino
8. Pulsante pivotante
9. Cinturino
10. Lama
11. Manopola di serraggio
12. Impugnatura frontale
13. Albero
14. Leva
15. Accoppiamento albero
16. Testa motrice
17. Copertura della lama

NOTA: L'IMPUGNATURA É COMUNE TRA LA SEGA A PALO E IL TAGLIASIEPI A PALO

AVVERTENZA

Non utilizzato il prodotto se un componente è mancante o danneggiato. Far riparare o sostituire eventuali componenti mancanti o danneggiati.

Caratteristiche e articoli forniti

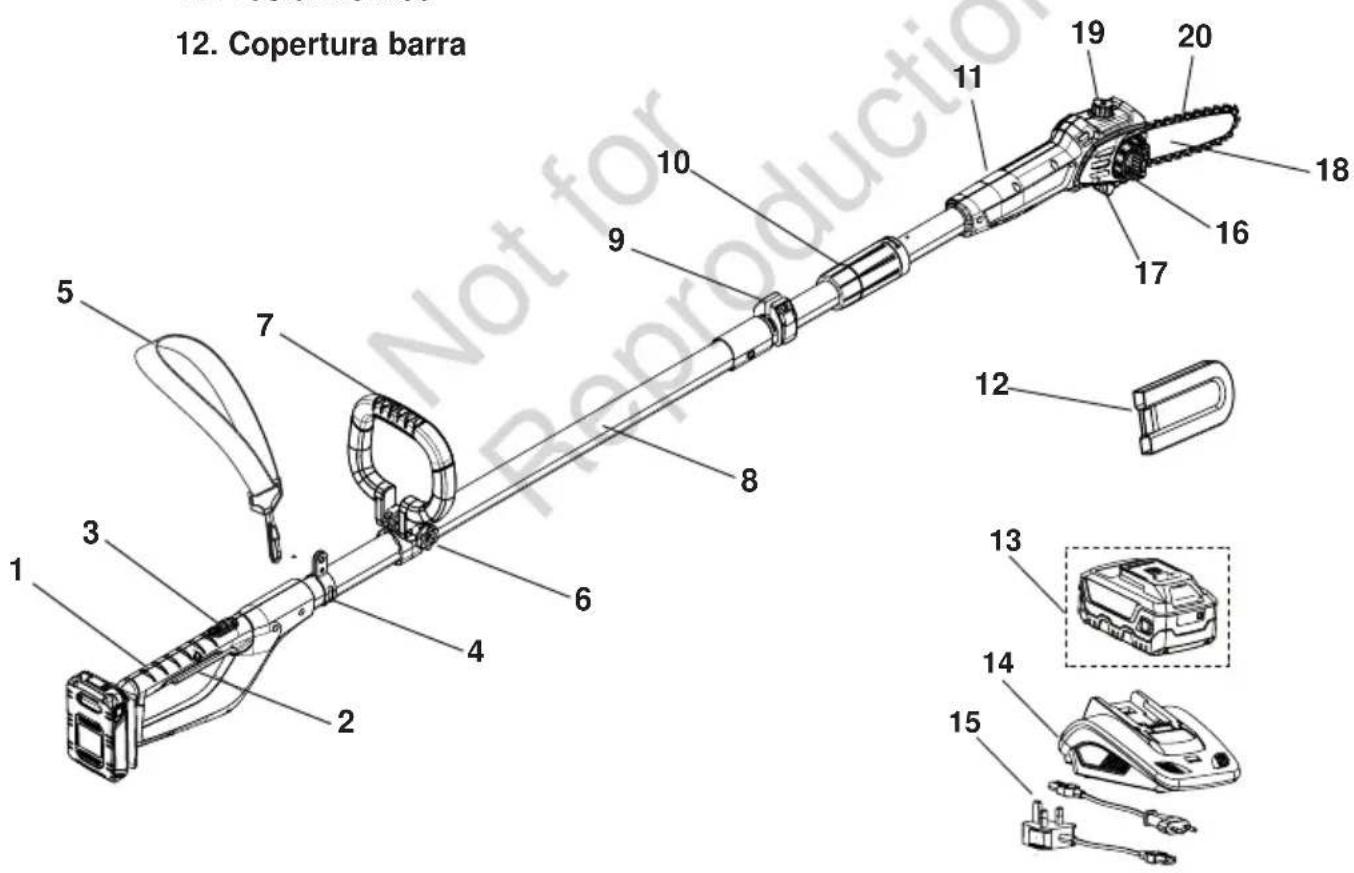

SEGA A PALO

1. Impugnatura di comando
2. Azionamento
3. Interruttore On/Off
4. Staffa montaggio cinturino
5. Cinturino
6. Manopola di serraggio
7. Impugnatura frontale
8. Albero
9. Leva
10. Accoppiamento albero
11. Testa motrice

12. Copertura barra

13. Batteria

14. Caricabatterie
15. Cavo caricabatterie
16. Ruota tendicatena
17. Copertura pignone
18. Barra di guida
19. Tappo olio
20. Catena

NOTA: L'IMPUGNATURA É COMUNE TRA LA SEGA A PALO E IL TAGLIASIEPI A PALO

AVVERTENZA

Non utilizzato il prodotto se un componente è mancante o danneggiato. Far riparare o sostuire eventuali componenti mancanti o danneggiati.

Sicurezza generale

AVVERTENZA

Leggere tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con lo dato dispositivo.

Sicurezza dell'area di lavoro

• Tenere l'area di lavoro pulita e ben illuminata. Le aree disordinate o buie invitanoagli incidenti.
  Non utilizzato il disposativo in atmossere esplosove, ad esempio in presenza di liquidi, gas o polvere infiammabili. Gli utensili elettrici generano scintille che possono incendiare la polvere o i fumi.
• Tenere bambini e persone presenti lontane nelle si utilizza questo dispositivo. Distrazioni possono causare perdita di controllo.

Sicurezza elettrica

• Le spine devono corrispondere alla presa. Non modificare mai la spina in alcun modo. Le spine non modificate e le prese corrispondenti riducono il rischio di scosse elettriche.
• Evitare il contatto del corpo con superfici collegate a terra, quali tubi, radiatori, fornelli e frigoriferi. Vi è un maggiore rischio di scosse elettriche se il corpo è collegato a terra.
• Non esporre questo disposativo a pioggia o condizioni bagnate. L'acqua che entra in questo disposativo accresce il rischio di scossa elettrica.
• Non abusare del cavo di ricarica. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o impigliati augmentano il rischio di scosse elettriche.

Sicurezza personale

• Prestareattenzione,osservarecosa sistafacendo e usare il buon senso quandoutilizzazquadasta macchina.Nonutilizzarequesta macchina quando si estanchi o sotto l'effetto di droge,alcool ofarmaci.Unmomentodi disattenzione durante il funzionamento di questo dispositivo pouprovocare lesioni personali gravi.
• Utilizzare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Dispositivi di protezione quali una maschera antipolverve, scarpe anticivolo, elmetto o protezioni per l'udito utilizzato per condizioni appropriate ridurranno le lesioni personali.
• Prevenire l'avvio involontario. Accertarsi che l'interruttore sa in posizione off prima di collegarsi alla fonte di alimentazione e/o al pacco batteria, sollevare o trasportare quello dispositivo. Trasportare quello dispositivo con il dito sull'interruttore o alimentare elettROUTensili con l'interruttore acceso provoca incidenti.
• Rimuovere qualsiasi chiave o chiave di regolazione prima di accendere il dispositivo. Una chiave lasciata attaccata a una parte rotante di quello dispositivo può provocare lesioni personali.
• Non sporgersi. Mantenere il giusto equilibrio in anni momento. Ciò consente un migliorare controlo della macchina in situazioni impreviste.
• Vestirsi in modo idoneo. Non indossare abiti ampi o gioielli. Tenere i capelli e i vestiti lontani dalle parti

in movimento. Abiti larghi, gioielli o capelli lunghi posso rimanere impigliati nelle parti in movimento.

• Se sono previsti dispositivi per il collegamento delle strutture di estrazione e raccolta della polvere, assicurarsi che siano collegati e utilizzati correttamente. L'uso della raccolta della polvere può ridurre i rischi legati alla polvere.
• Non lasciare che la familiarità acquisita con l'uso frequente di questo dispositivo faccia sentire troppo sicuri e ignorare i principi di sicurezza degli utensili. Un'azione trascurata cui causare gravi lesions in una frazione di secondo.

Uso e cura del dispositorio

• Non forzare il dispositivo. Utilizzare il dispositivo corretto per l'applicazione. Il dispositivo giusto farà il lavoro meglio e in modo più sicuro alla velocità per il quale è stato progettato.
• Non utilizzato quello dispositivo se l'interruttore non lo accende e spegne. Qualiasi dispositivo che non può essere controllato con l'interruttore è pericoloso e delve essere riparato.
• Scollegare la spina dalla fonte di alimentazione e/o rimuovere il pacco batteria, se rimovibile, da quello dispositivo prima di effettuare qualiasi regolazione, sostituzione degli accessori o conservazione del dispositivo. Tali misure di sicurezza preventive riducono il rischio di avvio accidentale del dispositivo.
• Conservare i dispositivi inattivi fuori alla portata dei bambini e non consentire a personne che non hanno familarità con quello dispositivo o queste istruzioni di utilizzare il dispositivo. Questi dispositivi sono pericolosi nelle mani di utenti non addestrati.
• Manutenzionare la macchina e gli accessori. Verificare il disallineamento o l'associazione delle parti in movimento, la rottura delle parti e qualsi as tra condizione che possa influire sul funzionamento dell'eletttroutensile. Se danneggiato, far riparare il dispositivo prima dell'uso. Molti incidenti sono causati da dispositivi mal tenuti.
• Mantenere gli utensili da taglio affiliati e puliti. Gli utensili da taglio correttamente mantenuti con bordi di taglio affiliati hanno meno probabilità di legarsi e sono più facile da controlling.
• Utilizzare quello dispositivo e gli accessori secondo queste istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da eseguire. L'uso di quello dispositivo per operazioni diverse da quella previste potrebbe causare situazioni pericolose.
• Mantenere le impugnature e le superfici di presa asciutte, pulite e privile di olio e grasso. Le impugnature scivolose e le superfici di presa non consentono la manipolazione e il controlo sicuri dell'utensile in situazioni impreviste.

Smaltimento del prodotto

CORRETTO SMALTIMENTO DEL PRODOTTO

I rifiuti di prodotti elettrici non devono essere smaltiti insieme ai rifiuti domestici. Riciclare dove esistono impianti. Verificare con l'autorità locale o il rivenditore per consigli sul riciclaggio.

La batteria contiene materiale pericoloso per l'utente e l'ambiente. Deve essere rimossa e smaltita separamente in un impianto che accetta batterieagli ioni di litio.

Fare riferimento al manuale Batteria 18 V e caricabatterie di Briggs & Stratton per ulteriori informazioni relative alla smaltimento della batteria e del caricabatterie.

SMALTIMENTO CORRETTO DELL'IMBALLAGGIO

L'imballaggio è costituito da cartone e plastiche corrispondenti contrassegnate che possono essere riciclate. Vendere questi materiali disponibili per il ricericlaggio.

Contatto di emergenza

In rari casi una batteria è danneggiata e il contento perde o entra in contatto con la pelle di una persona, gli occhi o viene ingerito, seguire le istruzioni di primo socorro all'interno del manuale della batteria e del caricabatterie. Consultare immediamente un medico.

Disimballaggio

Questo prodotto richiede il montaggio.

• Rimuovere con cura il prodotto e tutti gli accessori alla confazione. Accertarsi che tutti gli articoli elencati nelle'elenco di imballaggio siano inclusi. Consultare le pagine 3 e 4.
  Non gettare il materiale di imballaggio fino a quando non si è effettuato un controllo accurato e si è verificato che il prodotto sia nelle giuste condizioni operative.

AVVERTENZA

Non tentare di modificare quello prodotto o create accessori non consigliati per l'uso con quello prodotto. Qualsiasi alterazione o modifica di quello tipo è un uso improprio e può comportare una condizione pericolosa che può causare lesioni personali gravi.

Non utilizzare questa macchina a meno che il montaggio non sia completo, inclusi protezioni, maniglie e imbracatura.

Non installare la batteria sul prodotto prima di aver completato il montaggio.

Montaggio della maniglia anteriore

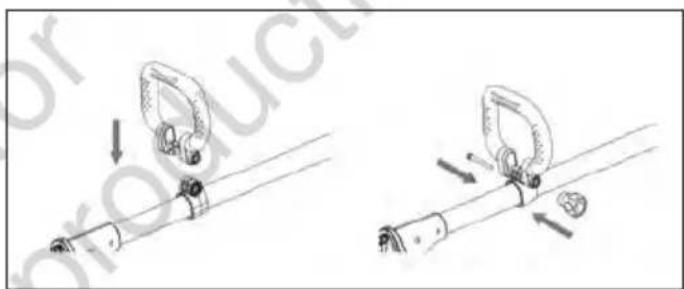

NOTA: Fare riferimento alla Fig. 2.

Collegare l'impugnatura anteriore al blocco sull'impugnatura inferiore e inseire il bullone.

Stringere la manopola sul bullone.

Fig. 2

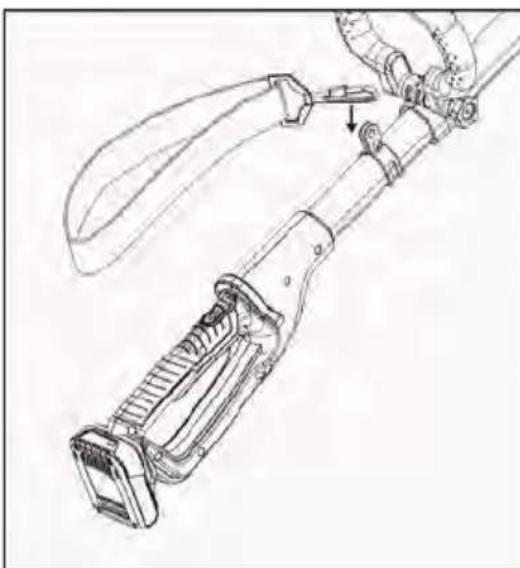

Montaggio della Cinta

NOTA: Fare riferimento alla Fig. 2.

Il gancio si allaccia nel foro rotondo della fibbia.

PROCEDURE DI MONTAGGIO

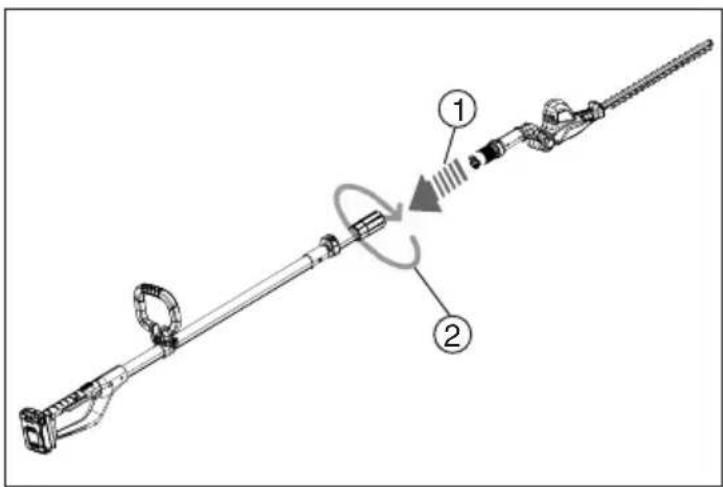

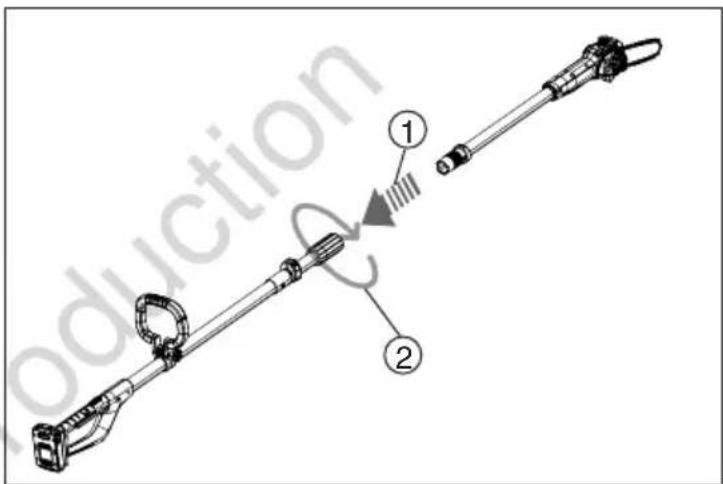

Funzione di accoppiamento dell'albero

Installare l'albero sull'attacco del potatore attaverso il giunto dell'albero. Ruotare per serrare il giunto dell'albero per fissare l'impugnatura alla testa motrice.

SEGA A PALO

Montaggio della catena

AVVERTENZA: Rimuovere la batteria alla sega a palo prima dell'assistenza. Gravi lesioni o morte possono verificarsi a seguito del contatto del corpo con la catena in movimento.

AVVERTENZA: I bordi taglienti della catena sono affiliati. Utilizzare quanti protettivi quando si maneggia la catena.

IMPORTANT: Non bloccare la motosega nella morsa per sostuire la motosega o la barra di guida.

Sostituire la catena quando le lame sono troppo usurate per essere affiliate o quando la catena si rompe. Utilizzato solo una catena di sostituzione specificata dal produttore. Utilizzato sempre un nuovo pignone quando si sostituisce la catena. Ciò manterrà il corretto azionamento della catena.

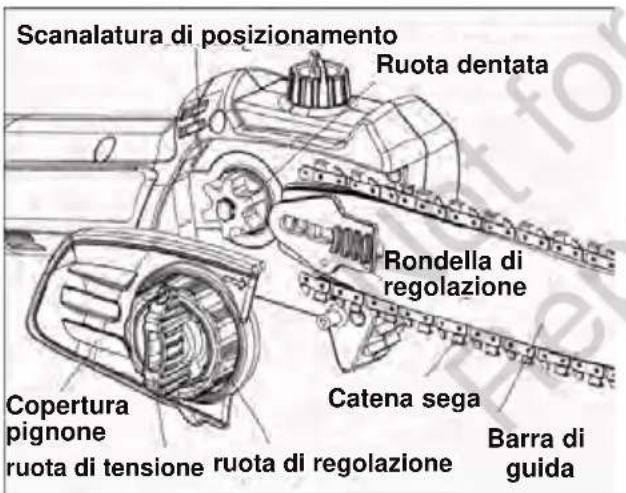

Fare riferimento alla Fig. 3 nelle scopletano i passi seguenti:

1. Allentare la ruota di tensione.
2. Rimuovere il coperchio del pignone, la ruota di tensione e la ruota di regolazione.
3. Rimuovere la catena.
4. Posizione are la nuova catena attorno al pignone, lungo la scanalatura superiore della barra di guida e attorno al naso della barra di guida. Nota: Accertarsi che i bordi taglienti della catena siano rivolti nella giusta direzione. Posizione are la catena in modo che i bordi di taglio sulla parte superiore della barra di guida siano rivolti verso il naso della barra di guida (si veda Fig 4 e indicatore sulla copertura laterale della sega).
5. Posizione la copertura del pignone nella scanalatura di posizionamento.
6. Bloccaggio del coperchio del pignone con la ruota tenditrice. (IMPORTANT: Non stringere troppo.)
7. Regolare la tensionedella catena.
8. Stringere saldamente la ruota di tensione.

AVVERTENZA

Non posizionare la catena all'indietro. Se la catenaiene posizionata all'indietro, la sega vibrera male e non tagliera.

Fig. 3

Fig. 4

Regolazione tensione motosega (Fig. 5 - Fig. 6)

Note: La tensione della motosega è impostata correttamente in fabbrica e la nuova catena si allunghera. Controllare frequentlymente la nuova tensione della catena (dopo aver scollegato la batteria) durante le prime 2 ore di funzionamento. Lasciare raffreddare la catena. Seguire i passaggi seguenti per controllare la tensione della motosega.

1. Rimuovere la batteria alla motosega.
2. Porre la motosega su una superficie stabile per verificare la tensione della sega.

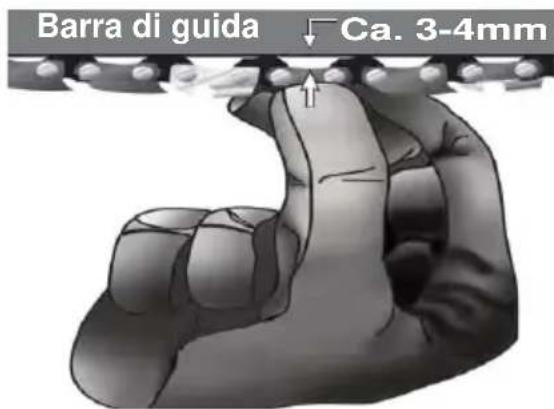

3. Estrarre la catena con una forza leggera di 3-4mm alla parte inferiore della barra di guida

e rilasciare (si veda la Fig. 5).

PROCEDURE DI MONTAGGIO

Se la catena scatta leggermente in posizione, la tension è corretta. É accettabile un leggero abbassamento (3-4mm o meno) tra la catena e il fondo della barra di guida.

Fig. 5

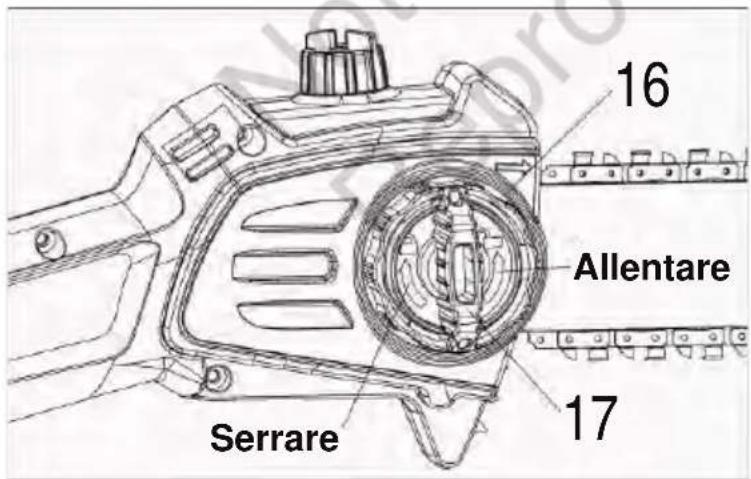

1. Allentare la ruota tenditrice ruotandola in senso antiorario (17) prima di regolare la catena.
2. Stringere la ruota di regolazione ruotandola in senso orario (16) fino a quando il gioco è fuori alla catena.
3. Indossando quanti protettivi, tirare verso il basso la catena per controllare la tensione della catena.
4. Non sovraccaricare la catena. Un eccessivo tensionamento causera un'eccessiva usura e ridurra la durata della barra di guida e della catena. L'eccessivo tensionamento riduceanche la quantita di tagli per carica della batteria.
5. Dopo che la tensione della catena è corretta, stringere saldamente la ruota (17). (Si veda Fig. 6)

Fig. 6

GENERALE

Installation e rimozione della batteria

AVVERTENZA! Rilasciare sempre l'interruttore On/Off prima di insertire o rimuovere il pacco batteria.

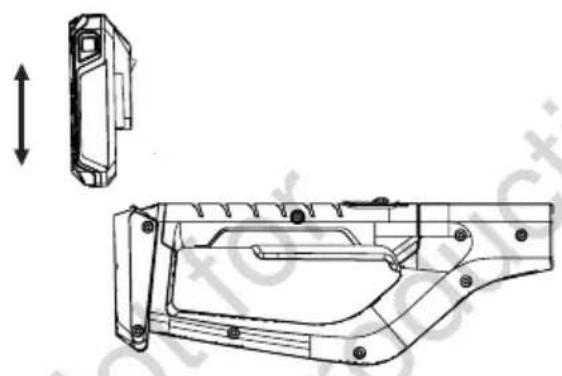

Rimuovere il pacco batteria. Premere il pulsante (A) all'estremità del pacco batteria, quando rimuovere il pacco dall'attrezzo.

Installare il pacco batteria. Allineare le nervature su entrambi i lati del pacco batteria con le fissure nell'alloggiamento e farlo scorrere in posizione. Inseriscilo sempre completenesso fino a quando non si blocca in posizione con un clic. In caso contrario, potrebbe cadere accidentalmente dall'attrezzo, causando lesioni personali o a persona intorno.

Per rilasciare la batteria dal prodotto, premere l'azionamento di rilascio della batteria perché la si estrae dall'impugnatura.

Interruttore ON/OFF

AVVERTENZA

In caso di parti mancanti, danneggiate o rotte, non utilizzato il tagliasiepi fino a quando tutte le parti danneggiate non sono state sostituite o riparate. In caso contrario si potrebbero causare gravi lesioni personali.

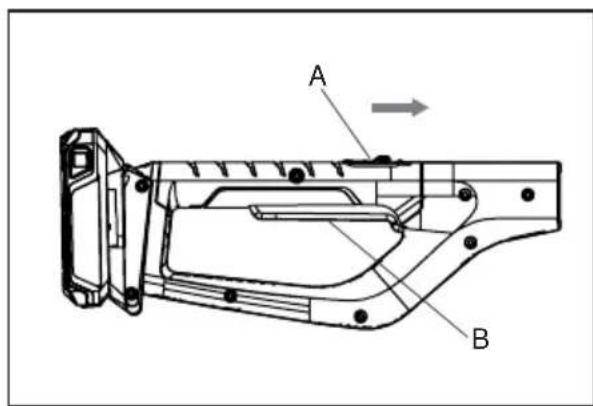

Accendere il potatore a palo:

1. Spingere in avanti l'interruttore di accensione/spegnimento di sicurezza (A), quando premere l'azionamento (B) sull'impugnatura.
2. Rilasciare l'interruttore di accensione/ spegnimento di sicurezza (A).

Spagnere il potatore a palo:

1. Rilasciare I'azionamento (B) sull'impugnatura.

ISTRUZIONI OPERATIVE

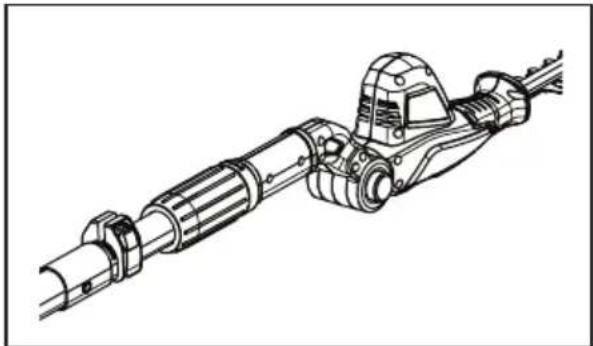

Impugnatura telescopica

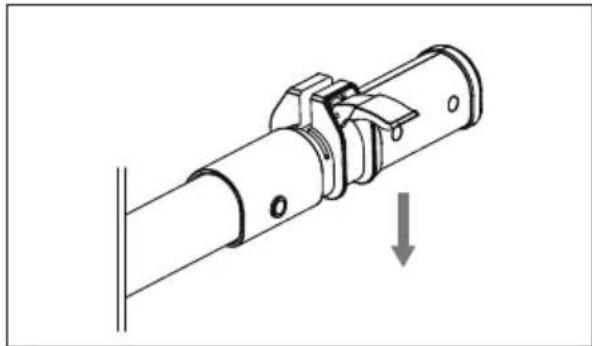

Aprière la leva di serraggio ed estendere la parte superiore dell'impugnatura fino alla lunghezza desiderata. Quindi fareblick sulla leva di bloccaggio per fissare saldamente il tubo.

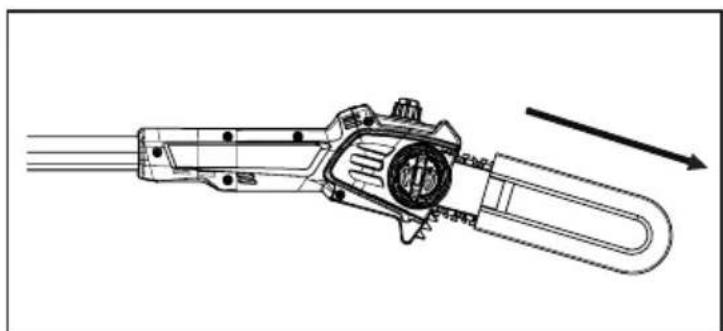

Estrarre la protezione della lama

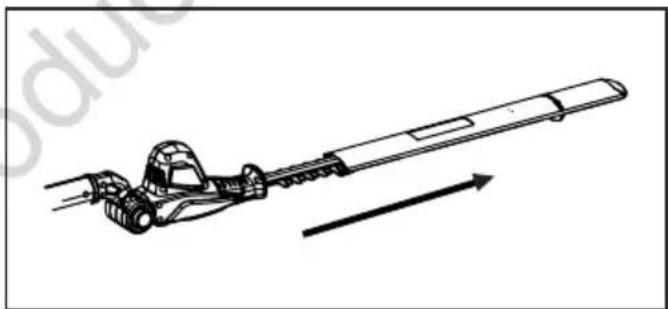

NOTA: Fare riferimento alla Fig. 3.

Rimuovere il coperchio della lama prima di avviare il dispositivo

Fig. 3

TAGLIASIEPI A PALO

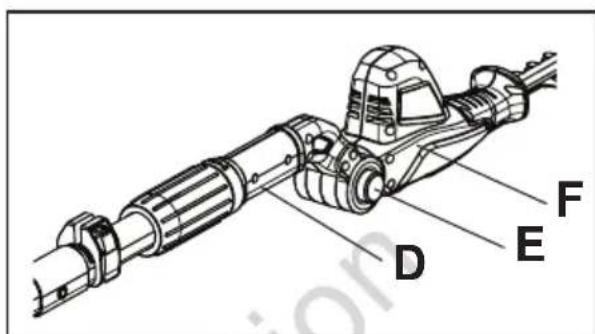

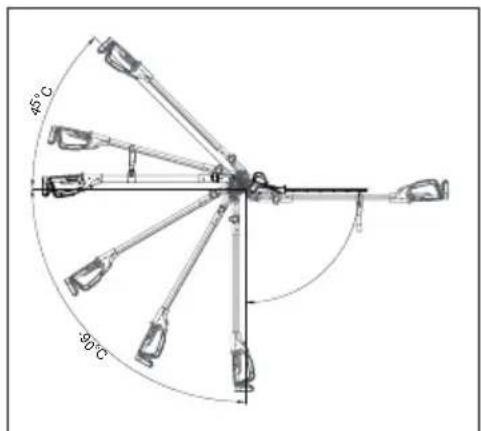

Funzione della testa girevole

Mantenere ferma (D) l'impugnatura. Premere il pulsante di rotazione (E), quando ruotare la testa motrice (F) nella posizione desiderata. Rilasciare nuovamente il pulsante di rotazione (E) e verificare se la testa motrice è bloccata in posizione.

Nota: La testa motrice può essere Bloccata in 7 posizioni su un intervallo di 135^ (-45^ 90^) .

Utilizzo della tagliasiepi a palo

AVVERTENZA

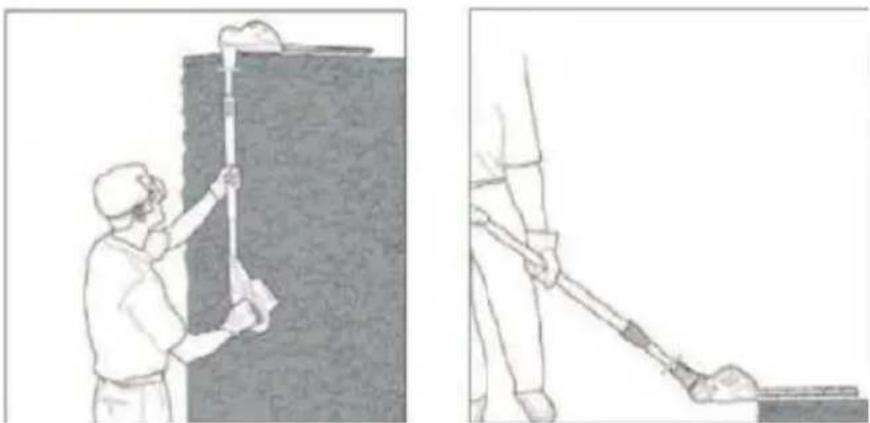

Rimuovere i rami tagliati. NON superare la capacité di taglio di questo prodotto.

Con il suo design unico, il tagliabordi cui ossere utilizzato per tagliare e modellare aree difficili da raggiungere di siepi e cespugli come quale mostrate nella figura seguente.

TAGLIASIEPI A PALO

AVVERTENZA

Prima di qualsiasi manutenzione, togliere sempre la batteria e indossare quanti protettivi.

Lubrificazione della lama

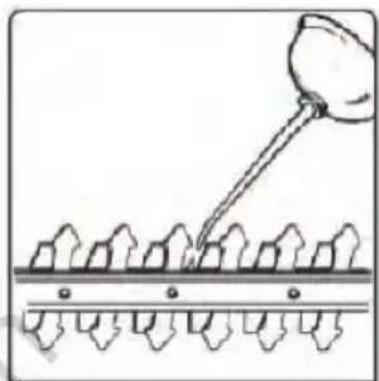

Per un funzionamento più semplice e una magiore durata, lubrificare le lame di taglio prima e dopo anni utilizzato. Prima di lubrificare, assicurarsi che il tagliasiepi sia scollegato alla batteria.

Applicare olio lubricidente in modo che scorra tra le due lame.

Pulizia

AVVERTENZA

Prima di iniziare queste procedure di pulizia o quando si cancella un blocco, assicurarsi che il tagliasepi sua spento e scollegato alla batteria.

Per garantire le migliori prestazioni dal tagliasiepi, è necessario mantenerlo pulito. Garantire le migliori prestazioni dal tagliasiepi, è necessario mantenerlo pulito.

Mantenere pulito il corpo del tagliasepi. Utilizzare un panno morbido inumidito con una miscela di acqua e sapone neutro. Pulire il corpo. Non lasciare che talee e altri detriti

diventino asciutti e duri su nessuna delle superfici del tagliasepi. Ciò influirà direttamente

sulle prestazioni di taglio.

Assicurarsi che la lama sia mantenuta pulita da tutte le talee e altri detriti. Prestare particolare attenzione a pulire le aperture di raffreddamento sulla testa motrice.

SEGA A PALO

AVVERTENZA

Prima di qualsiasi manutenzione, togliere sempre la batteria e indossare quanti protettivi.

AVVERTENZA: Durante la pulizia del corpo,

• Non immergere la sega in liquidi
• Non utilizzare prodotti che contengono ammoniaca, cloro o abrasivi
  Non utilizzare solventi detergenti clorurati, tetracloruro di carbonio, cherosene o benzina

Pulizia

Mantenere pulito il corpo della sega a palo. Utilizzare un panno morbido inumidito con una miscela di acqua e sapone neutro. Pulire il corpo per diluirlo

Cura della barra di guida

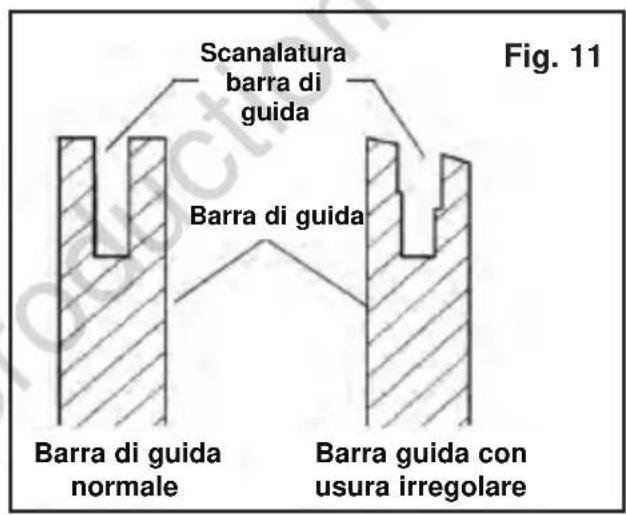

L'usura irregolare della barra causa la maggior parte dei problemi della barra guida. L'affilatura errata delle impostazioni della lama a catena e del profondimetro spesso causa quello. Quando la barra si consumes in modo non uniforme, allarga la scanalatura della barra di guida, si veda Fig. 11. Ciò provoca lo sfarfallio della lama a catena e il salto del rivetto. La sega non taglierà diritta. In tal caso sostituire la barra di guida.

Ispezionare la barra di guida prima di
affilare la catena. Una barra di guida
usurata o danneggiata non è sicura. Una
barra di guida usurata o danneggiata
danneggerà la catena. Renderàanche più

Manutenzione

1. Rimuovere la barra di guida alla motosega. (Fare riferimento alle istruzioni per la rimozione della batteria)

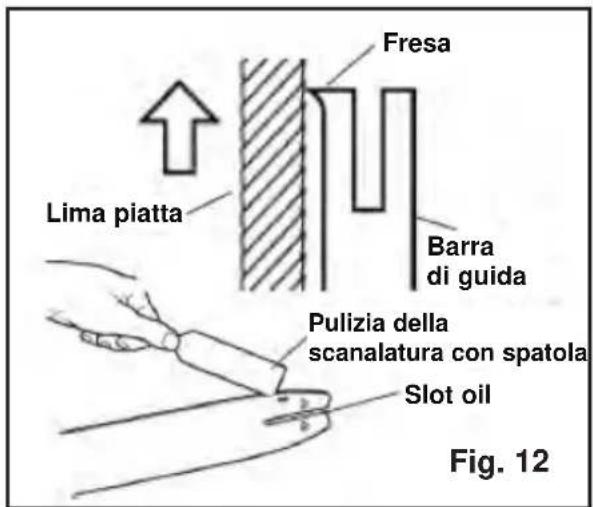

2. Rimuovere periodicamente la segatura alla scanalatura della barra di guida. Usa una spatola o un filo, si veda Fig. 12.
3. Usare una spatola o un filo.
4. Rimuovere le sbavature dai lati della barra di guida. Utilizzare un file piatto per renderere quadrati i bordi laterali.

Sostituire la barra di guida quando

• La barra è piegata o incrinata
• La scanalatura interna della barra è molto usurata

Affilatura della motosega

AVVERTENZA: Rimuovere la batteria alla sega a palo prima dell'assistenza. Gravi lesioni o morte possono verificarsi a seguito del contatto del corpo con la catena in movimento.

Mantenere la catena affiliata. Quando la catena è affiliata, la sega taglierà più velocamente e in modo più sicuro. Una catena opaca provochera un'ecccessiva usura del pignone, della barra guida, della catena e del motore. Se devi forzare la catena nel legno e il taglio create solo una sega con pochi trucioli grandi, la catena è opaca.

Strumenti per affilatura e manutenzione della catena

Acquistare quosti articoli dal proprio rivenditore locale, negotio di ferramenta o presa di materiali di consumo per sega polare.

(Fare riferimento alla Tabella 1 per gli strumenti raccomandati di affilatura e manutenzione della motosega)

Lima rotonda 5/32"
- Profondimetro
Guida lima
Morsa
Lima piatta media

Affilatrici

Utilizzare la guida della lima per limatura a 30^ .

1. Regolare la catena per la tensione corretta.
2. Bloccare la barra di guida in una morsa per mantenere la sega ferma.

Nota: Non bloccare la catena.

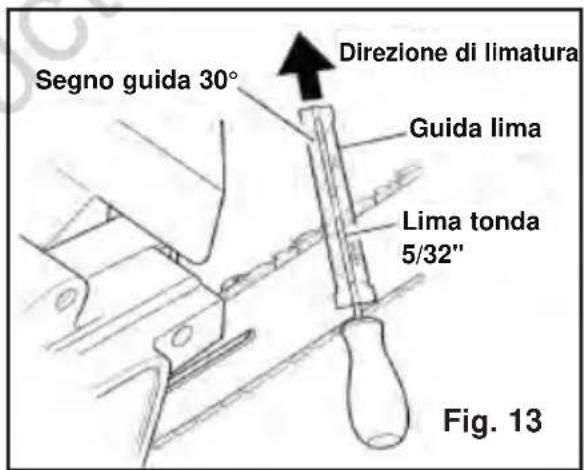

1. Premere la lima rotonda 5 / 32'' (fissata alla guida della lima) nella scanalatura tra la piastra superiore e il profondimetro sulla catena. La guida della lima deve restare sulla piastra superiore e il profondimetro Si veda Fig.13.

Nota: Affilare il punto centrale della barra di guida.

Nota: Questa ilustrazione在哪的位zionamento della guida della lima e la direzione di limatura per affilare le lame sul lato sinistro della catena.

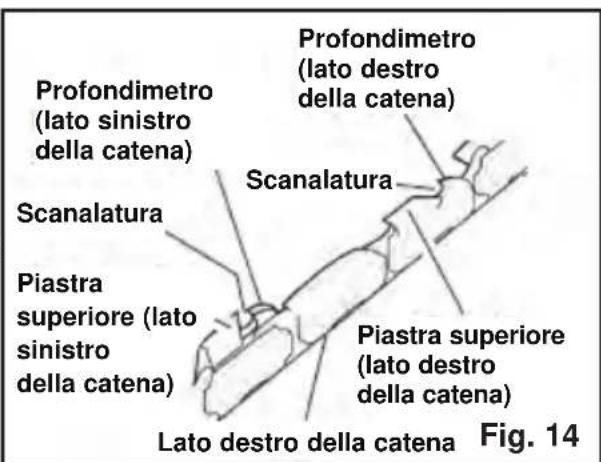

1. Mantenere il livello della guida della lima. Assicurarsi che il segno dei 30^ sulla guida della lima sia parallelo al centro della barra di guida, Si veda Fig. 14.
   Cio assicurera di affilare i tagli a un angolo di 30^ .
2. Limare dall'interno versus l'esterno della lama fino a quando non affilata. Limare solo in questa direzione, Si veda Fig. 14.

Nota: Due o tre colpi con lima dovrebbero affidavitare la lama.

Affilatura profundimetri lama

Il gioco del profondimetro della lama è ridotto in quanto le lame sono affiliate.

Dopogni seconda o terza affilatura, ripristinare i profondimetri della lama.

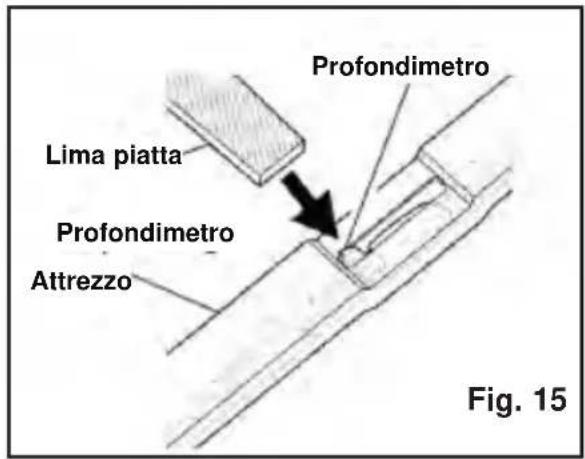

1. Posizione are saldamente il profondimetro (.025") sulla parte superiore delle due lame. Assicurarsi che il profondimetro entri nella scanalatura nel profondimetro, Si veda Fig. 15.
2. Utilizzare una lima piatta media. Affilare il livello del profondimetro con il profondimetro.

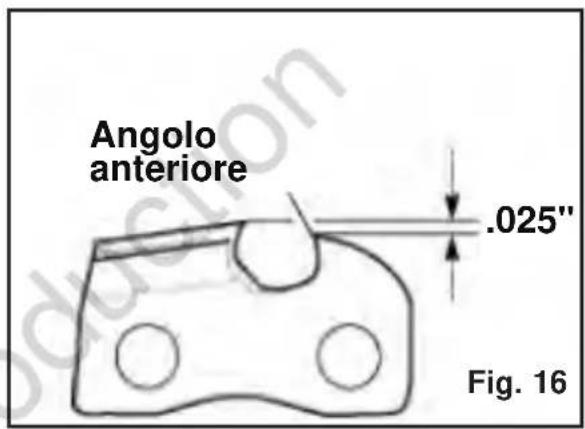

3. Rimuovere il profondimetro con una lima piatta, arrotondare l'angolo frontale del profondimetro della lama, Si veda Fig. 16.

Dopo diverse limature manuali, rivolgersi a un centro di assistenza autorizzato o aggiare la catena di affilatura del dispositivo di servizio. Ciò garantirà una rimatura uniforme.

Tab. 1

AttrezzoNumero prodotto
Guida lima Oregon® 5/32" 37534
Profondimetro e lima piatta Oregon® 40466
Morsa per limatura Oregon® 26368A

SICUREZZA MANIPOLAZIONE

Conservazione

Se si conserva la macchina per altri 30 giorni, seguire i passi seguenti:

1. Rimuovere la batteria dal dispositorio.

Per la sega a palo:

1. Rimuovere la barra di guida e la catena.
2. Passare uno strato sottile di olio sulla superficie della barra di guida.
3. Pulire l'esterno del corpo della sega. Farlo con un panno morbido inumidito con una miscela di acqua e sapone neutro.
4. Coprire la barra di guida e/o la lama con la copertura fornita.

5. Conservare il disposativo e la batteria:

6. In un luogo alto o assicurato, fuori alla portata dei bambini
   In un luogo asciutto

Per il tagliasepi a palo:

1. Assicurarsi che il tagliasepi sia stato accuramente pulito prima di riporlo in un luogo pulito e asciutto fuori alla portata dei bambini.
2. Coprire la lama con la copertura fornita.

3. Conservare il dispositivo e la batteria:

4. In un luogo alto o assicurato, fuori alla portata dei bambini
   In un luogo asciutto

Risoluzione dei problemi

Sebbene il nuovo tagliasepi a batteria sia davvero facile da usare, in caso di problemi, controllare quanto segue:

PROBLEMA SOLUZIONE
Se il disposativo non funziona	Controllare il gruppo batteria; Caricare la batteria: il funzionamento del tagliasepi dipende da una carica sufficiente nel pacco batteria.
Se la batteria non si ricarica	Verificare che la batteria sia inserita correttamente nella stazione di ricarica e assicurarsi che la spia sia accesa. In caso contrario, controllare l'alimentazione alla presa.
Se il disposativo non taglia correttamente	Controllare le condizioni della catena/delle lame; se la catena/lama è smussata o danneggiata, farla riparare da un technique dell'assistenza qualificato. Se si sospetta un guasto, restituire il tagliasepi a un rivenditore autorizzato per la riparazione.

Rischi residui

Rischi residui aggiuntivi possono derivare quando si usa l'attrezzo che può non essere incluso nelle avventenze di sicurezza incluse. Questi rischi possono derivare da uso impropriazio, uso prolongato ecc.

Anche con l'applicazione delle norme di sicurezza pertinenti e l'attuazione dei dispositivi di sicurezza, alcuni rischi residui non sonoessereevitati.Qesti includono:

• Lesioni causate dal contatto con parti rotanti/in movimento.
• Lesioni causate durante la sostituzione di parti, lame o accessori.
• Infortuni causati dall'uso prolongato di un attrezzo. Quando si usa un attrezzo per periodi prolongati assicurarsi di effettuare delle pause regolari.
  Compromise dell'udito.
• Pericoli per la salute causati alla respirazione della polvere sviluppata durante l'utilizzo dell'attrezzo (ad es. lavorazione del legno, in particolare quercia, faggio e MDF.)

SPECIFICHE PRODOTTO TAGLIASIEPI A PALO 18 V
Tipodi motore Spazzolato
Specifiche motore 18 V
Velocità motore max 22000 RPM
Velocità articolazione lama 1350 colpi/min
Lunghezza di taglio effettiva 410 mm
Diametro di taglio raccomandato 10 mm
Diametro di taglio max 16 mm
Peso prodotto (Senza batteria) 3.8 Kg
Livello di pressione sonora 86.3 dB(A)
Livello di potenza sonora (Misurato) 97.3 dB(A)
Livello di potenza sonora (Garantito) 100.3 dB(A)
Valore vibrazione1 (Max) 1.48 m/s	2

1 Valore d'uso per la valutazione dell'esposizione dell'utente. Le vibrazioni effettive durante l'uso della motosega possono variare a seconda delle condizioni reali. Incertezza di misurazione, k = 1,5 m/s²

OSSERVAZIONI:

Il valore di vibratione dichiarato è stato misurato con un tipo di prova standard e può essere usato per confrontare un utensile con un'alto.
Il valore di vibrazione dichiarato può essere utilizzato in una valutazione preliminare dell'esposizione.

ATTENZIONE

I valori di vibrazione effettivi durante l'uso dell'utensile possono essere diversi da quelli sopra indicatori e dipendono dall'uso dell'utensile; inoltre la necessità di identificare le misure di sicurezza per proteggere l'operatore si basa su una stima dell'esposizione nelle effettive condizioni d'uso (tenendo conto di tutte le parti del ciclo operativo come i tempi di spegnimento dell'utensile e quando funziona a vuoto altre al tempo di utilizzato).

SPECIFICHE PRODOTTO SEGA A PALO 18 V
Tipodi motore Spazzolato
Specifiche motore 18 V
Velocità motore max 23000 RPM
Lunghezza barra 8"
Marca e modello barra Oregon 080SDEA041
Marca e modello catena Oregon 91PX033X
Calibro catena 0.05"
Passo catena Profilo basso 3/8"
Velocità catena 5.5 m/s
Capacità lubrificazione barra 80 ml
Peso prodotto 3.2 Kg
Livello di pressione sonora	81.1 dB(A)
Livello di potenza sonora (Misurato) 94.7 dB(A)
Livello di potenza sonora (Garantito) 97.7 dB(A)
Valore vibrazione1 (Max) 1.68 m/s	2

1 Valore d'uso per la valutazione dell'esposizione dell'utente. Le vibrazioni effettive durante l'uso della motosega possono variare a seconda delle condizioni reali. Incertezza di misurazione, k = 1,5 m/s²

OSSERVAZIONI:

Il vale di vibrazione dichiarato è stato misurato con un tipo di prova standard e cui esere usato per confrontare un utensile con un'alto.
Il valore di vibrazione dichiarato può essere utilizzato in una valutazione preliminare dell'esposizione.

ATTENZIONE

I valori di vibrazione effettivi durante l'uso dell'utensile possono essere diversi da quelli sopraindicati e dipendono dall'uso dell'utensile; inoltre la necessità di identificare le misure di sicurezza per proteggere l'operatore si basa su una stima dell'esposizione nelle effettive condizioni d'uso (tenendo conto di tutte le parti del ciclo operativo come i tempi di spegnimento dell'utensile e quando funziona a vuoto othere al tempo di utilizzo).

VIKTIGEMERKNADER

Detaljer
