RX1000 - Heteluchtpistool RAPID - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze heteluchtpistool
Merk	Rapid
Model	RX1000
Afmetingen (L×B×H)	169 × 71 × 208 mm
Gewicht (alleen gereedschap)	620 g
Voeding	Lithium-ion accu 18 V (Power for All)
Temperatuur stand 1	30 °C min – 440 °C max
Temperatuur stand 2	30 °C min – 550 °C max
Luchtstroom	Stand 1: gemiddeld; Stand 2: hoog
Temperatuurinstelling	In stappen van 10 °C via +/- knoppen
Weergave	LCD-scherm: werkelijke temperatuur, doel, accuspanning
Aanbevolen accu	Power for all 4.0 Ah, 6.0 Ah
Aanbevolen lader	Power for all AL1810CV, AL1830CV, AL18V-20
Geschatte gebruiksduur (stand 1)	4.0 Ah: >25 min; 6.0 Ah: >30 min
Geschatte gebruiksduur (stand 2)	4.0 Ah: >14 min; 6.0 Ah: >22 min
Accubescherming	Electronic Cell Protection (ECP) tegen diepontlading
Toegestane gebruikstemperatuur	0 °C tot +50 °C
Toegestane laadtemperatuur	0 °C tot +35 °C
Opslagtemperatuur	−20 °C tot +50 °C
Geïntegreerde standaard	Stabiele basis voor handsfree gebruik of opslag
Mondstukbeschermkap	Ja, losschroeven om accessoires te wisselen
Onderhoud	Reinigen met een droge of vochtige doek, zonder oplosmiddelen
Veiligheid	Automatische uitschakeling bij lege accu; niet gebruiken in explosieve omgeving
Garantie	2 jaar (onder voorwaarden, aankoopbewijs vereist)
Recycling	Accu's en apparaat: niet bij het huisvuil, volg de WEEE-regelgeving

Veelgestelde vragen - RX1000 RAPID

Welke soorten accu's kan ik gebruiken met het heteluchtpistool RX1000?

Gebruik alleen de aanbevolen Power for all accu's van 4,0 Ah of 6,0 Ah. Niet-herkende accu's tonen een foutmelding op het scherm.

Hoe stel ik de temperatuur en luchtstroom in?

Gebruik de aan/uit-schakelaar om te kiezen tussen twee standen: stand 1 (gemiddelde luchtstroom, max temperatuur 440 °C) en stand 2 (hoge luchtstroom, max temperatuur 550 °C). Stel de temperatuur in stappen van 10 °C in met de +/- knoppen.

Wat moet ik doen als het scherm een knipperend leeg accusymbool toont?

Dat betekent dat de accu volledig leeg is. Laad deze op met een compatibele lader (Power for all AL1810CV, AL1830CV of AL18V-20). Het gereedschap stopt automatisch om de accu te beschermen.

Kan ik het heteluchtpistool gebruiken om loodverf te verwijderen?

Ja, maar wees uiterst voorzichtig: dampen van loodverf zijn zeer schadelijk. Werk altijd in een goed geventileerde ruimte en draag een geschikt masker. Verhit de verf tot deze bubbelt en schraap deze vervolgens met een krabber.

Hoe reinig en onderhoud ik de RX1000?

Verwijder de accu voor onderhoud. Reinig het gereedschap met een droge of licht vochtige doek. Gebruik nooit oplosmiddelen, olie of vet. Houd de luchtinlaat en -uitlaat vrij van stof.

Kan het gereedschap door kinderen worden gebruikt?

Ja, vanaf 8 jaar onder toezicht van een volwassene die de veiligheidsinstructies heeft gegeven. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd.

Welke accessoires zijn beschikbaar voor het heteluchtpistool?

Mondstukbeschermers en krabbers worden meegeleverd. Andere accessoires kunnen worden bevestigd door de beschermkap met de klok mee te draaien. Raadpleeg de handleiding voor aanbevolen accessoires.

Hoe weet ik of de accu te warm of te koud is?

Het scherm toont alle segmenten knipperend gedurende 5 seconden. Laat de accu terugkeren naar een normale temperatuur (0 °C tot +50 °C) voordat u deze gebruikt. Het opladen moet gebeuren tussen 0 °C en +35 °C.

Kan ik het pistool gebruiken om plastic leidingen te ontdooien?

Ja, maar met uiterste voorzichtigheid: plastic leidingen kunnen smelten. Houd voldoende afstand en beweeg het gereedschap constant om plaatselijke oververhitting te voorkomen.

Wat te doen bij een defecte schakelaar?

Gebruik het gereedschap niet als de schakelaar defect is. Neem contact op met een gekwalificeerde reparateur die originele reserveonderdelen gebruikt. Probeer niet zelf de schakelaar te repareren.

GEBRUIKSAANWIJZING RX1000 RAPID

Bedieningsvoorschriften - vertaling van het origineel

VEILIG WERKEN MET ELEKTRISCH GEREEDSCHAP

LET OP!! Lees alle waarschuwingen en veiligheidsvoorschriften.

Als de onderstaande waarschuwingen en voorschriften niet worden opgevolgd, kan dit leiden tot elektrische schokken, brandgevaar en/of ernstig persoonlijk letsel.

dit leiden tot elektrische schokken, brandgevaar en/of ernstig persoonlijk letsel.

Bewaar alle waarschuwingen en voorschriften om ze later opnieuw te kunnen raadplegen.

Het begrip "elektrisch gereedschap" verwijst hier naar apparaten met netsnoer voor gebruik via het elektriciteitsnet en naar (draadloze) apparaten met een accu.

a) Werk in een schone, goed verlichte ruimte. Een rommelige of donkere werkplek vergroot de kans op ongelukken. b) Gebruik het gereedschap niet in een omgeving met explosiegevaar, bijvoorbeeld in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken, die het stof of de dampen tot ontploffing kunnen brengen. c) Houd omstanders, kinderen en bezoekers uit de buurt tijdens het bedienen van een elektrisch gereedschap. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a) Werk in een schone, goed verlichte ruimte. Een rommelige of donkere werkplek vergroot de kans op ongelukken. b) Gebruik het gereedschap niet in een omgeving met explosiegevaar, bijvoorbeeld in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken, die het stof of de dampen tot ontploffing kunnen brengen. c) Houd omstanders, kinderen en bezoekers uit de buurt tijdens het bedienen van een elektrisch gereedschap. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a) Houd het gereedschap uit de buurt van regen en vocht. Als er water in het gereedschap binnendringt, kunnen er elektrische schokken ontstaan. a) Wees alert, blijf met uw aandacht bij wat u doet en gebruik uw gezond verstand bij het gebruik van elektrische gereedschappen. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van medicijnen, alcohol of drugs. Een moment van onoplettendheid kan tot ernstig letsel leiden. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het risico van persoonlijk letsel wordt aanzienlijk beperkt wanneer u persoonlijke beschermingsmiddelen draagt zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap. c) Voorkom dat het gereedschap onbedoeld wordt ingeschakeld. Zorg dat de schakelaar UIT staat voordat u het gereedschap vastpakt of op het elektriciteitsnet of de accu aansluit. Wanneer u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar houdt of wanneer u het gereedschap op de stroomvoorziening aansluit terwijl het ingeschakeld is, bestaat er een grote kans op ongelukken. d) Reik niet te ver voorover of opzij. Zorg ervoor dat u stevig en goed gebalanceerd op de grond staat. Hierdoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. e) Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van het mondstuk. a) Gebruik nooit elektrisch gereedschap waarvan de schakelaar defect is. Elektrische gereedschappen die niet via de schakelaar kunnen worden in- of uitgeschakeld, zijn gevaarlijk en moeten direct worden gerepareerd. b) Neem de stekker uit de wandcontactdoos of ontkoppel de accu van het gereedschap voordat u instellingen wijzigt, hulpstukken verwisselt of het gereedschap opbergt. Hierdoor verkleint u de kans dat het gereedschap per ongeluk wordt gestart.

c) Bewaar elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn of die deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen kunnen gevaarlijk zijn bij gebruik door onervaren personen. d) Onderhoud het elektrische gereedschap zorgvuldig. Controleer op slecht aansluitende of vastlopende bewegende delen, breuken en andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden. Laat beschadigde onderdelen repareren voordat u het gereedschap gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden gereedschappen. e) Gebruik elektrische gereedschappen, accessoires, bitjes en andere toebehoren altijd volgens deze aanwijzingen, rekening houdend met de omstandigheden en de werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bedoelde toepassingen kan tot gevaarlijke situaties leiden.

5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAPPEN

a) Volg de instructies van de fabrikant van de batterijen op. b) Gebruik alleen de accu's die worden aanbevolen in het gedeelte "Technische specificaties" hieronder.

c) Open de accu niet. d) Pas op dat u de accu niet kortsluit. e) Gooi de batterijen niet in het vuur. f) Laat geen gebruikte batterijen in het apparaat zitten. Deze kunnen corroderen, waardoor chemicaliën vrijkomen die schadelijk zijn voor uw gezondheid en het apparaat. g) Verwijder de batterijen uit het apparaat wanneer u ze gedurende lange tijd niet gebruikt, om te voorkomen dat ze gaan lekken.

6) GEBRUIK EN ONDERHOUD VAN DE OPLADER

a) Gebruik alleen de opladers die worden aanbevolen in het gedeelte "Technische specificaties" hieronder. b) Laad alleen Bosch Li-ion-accu's met een capaciteit van 1,5 Ah of meer (4 accucellen of meer). De accuspanning moet bij de accuspanning van de oplader passen. Laad geen accu's die niet oplaadbaar zijn. Anders bestaat er het risico op brand en explosiegevaar. c) Houd de oplader uit de buurt van vuil en vocht. d) Controleer vóór elk gebruik de oplader, kabel en stekker. Gebruik de oplader niet als u beschadigingen vaststelt. Open de oplader niet en laat deze uitsluitend repareren door gekwalificeerd geschoold personeel en alleen met originele vervangingsonderdelen. Beschadigde opladers, kabels en stekkers verhogen het risico van een elektrische schok. e) Gebruik de oplader niet op een licht ontvlambare ondergrond (bijv. papier, textiel enz.) of in een brandbare omgeving. Doordat de oplader warm wordt tijdens gebruik bestaat er brandgevaar. f) Heroplaadbare batterijen moeten vóór het opladen uit het apparaat worden verwijderd.

den uit het apparaat worden verwijderd.

7) REPARATIE

a) Laat het gereedschap uitsluitend door bevoegd personeel repareren met originele reserveonderdelen. Hierdoor blijft de veiligheid van het gereedschap gewaarborgd. b) Voer nooit servicewerkzaamheden aan beschadigde accu's uit. Service van accu's dient uitsluitend te worden uitgevoerd door de fabrikant of erkende servicepartners.

VEILIGHEIDSWAARSCHUWINGEN HETELUCHTPISTOOL

WAARSCHUWING: Dit gereedschap moet op zijn standaard geplaatst worden wanneer het niet gebruikt wordt.

Er kan brand ontstaan indien het gereedschap niet voorzichtig gebruikt wordt. Houd daarom het volgende in acht:

• wees voorzichtig met het gebruiken van het gereedschap op plaatsen met brandbare materialen;
• gebruik het niet te lang op dezelfde plaats;
• gebruik het niet in een explosieve omgeving;
• houd er rekening mee dat warmte geleid kan worden naar brandbare materialen buiten uw gezichtsveld;
• plaats het gereedschap in de houder na gebruik en laat het afkoelen voordat u deze opbergt
• Laat het gereedschap niet zonder toezicht achter na het inschakelen.
• Dit apparaat kan gebruikt worden door kinderen van 8 jaar en ouder, personen met een lichamelijke, zintuiglijke of mentale beperking, zonder ervaring en/of kennis, zolang zij onder supervisie staan of instructies gekregen hebben over het gebruik van het apparaat op een veilige manier en de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Schoonmaak en onderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht.

TECHNISCHE SPECIFICATIES

Gewicht excl. accu 620 grams
Afmetingen excl. accu 169 x 71 x 208 L*W*H (mm)
Voltage 18V

	Stand 1 Stand 2
Temperatuur min. 30°C 30°C
Temperatuur max. 440°C 550°C
Luchtstroom Medium Vol

Aanbewolen type accu Power for all 4.0 Ah, 6.0 Ah
Aanbewolen type CPLader	Power for all AL1810CV, AL1830CV, AL18V-20

	Toegestane omgevingstemperatuur
Tijdens opladen	0°C to +35°C
Tijdens gelebruik	0°C to +50°C
Tijdens opslag	-20°C to +50°C

EIGENSCHAPPEN

Schakelaar, fig. 1A

Accessoires kunnen worden verwijderd door de beschermkap rechtsom te draaien. Fig. 2

Display, fig. 3

Display, fig. 3D, toont de actuele temperatuur

Temperatuur kan worden aangepast met behulp van de +/- knoppen in stappen van 10 °C. Fig. 3E

Temperatuur knippert enkele seconden wanneer de gewenste temperatuur is bereikt

Maximale temperatuur verschilt tussen stand 1 en 2.

Stand 1: lage luchtstroom, maximale temperatuur 440 °C

Stand 2: hoge luchtstroom, maximale temperatuur 550 °C

Accu-indicator. Fig. 3F

LCD-scherm toont accu-indicator. De accucellen zijn onderverdeeld in 5 delen.

5 delen betekenen dat het laadniveau maximaal is. Dit is een indicatie van de geschatte resterende lading in de accu.

Elk deel verdwijnt zodra het laadniveau stap voor stap afneemt.

Zodra de accu volledig is ontladen, toont het display een

knipperend leeg accusymbool.

Indien er een fout in de accu wordt gedetecteerd, zal de accu-indicator op het display (Figuur 3.F) in plaats van de resterende capaciteit de volgende meldingen tonen en zal het gereedschap niet werken.

FOUTMELDINGEN ACCU
Foutmelding	Accu-indicator (Figuur 3.F)		Oplossing
Accu is te warm of te koud	Alle lichten knipperen 5 sec		Laat de accu voor gebruik de normale temperatuur bereiken
Accu Niet herkend	Het eerste en laatste Licht knipperen 5 sec		Gebruik de aanbevolen accu vermeld onder "Technische specificaties"

LED-indicator voor luchtstroom. Fig. 3G

	De pijlen gezehn hieriveau van de luchtstroom aan
	Stand 1:2 pijlen,lage luchtstroom
	Stand 2:3 pijlen,hoge luchtstroom

Standaard voor verticale bediening met vrije handen of opslag. Fig. 4H

Accu opladen

Gebruik alleen de opladers die op de toebehorenpagina vermeld staan. Alleen deze opladers zijn afgestemd op de bij het elektrisch gereedschap gebruikte lithiumionaccu.

Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig op met de oplader.

De lithiumionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet.

De lithiumionaccu is door middel van "Electronic Cell Protection (ECP)" beschermd tegen te sterk ontladen. Als de accu leeg is, wordt het elektrische

gereedschap door een veiligheidsschakeling uitgeschakeld. Het gereedschap werkt dan niet meer.

Druk na het automatisch uitschakelen van het elektrische gereedschap niet meer op de aan/uit-schakelaar. De accu kan anders beschadigd worden.

Neem de voorschriften ten aanzien van de afvalverwijdering in acht.

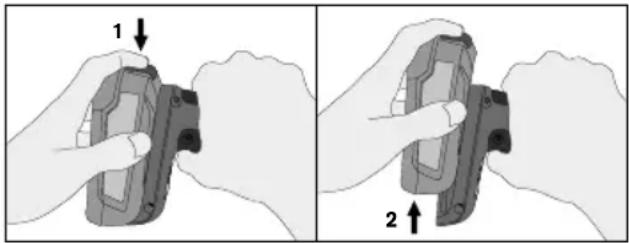

Accu verwijderen

Voor het verwijderen van de accu drukt u op de ontgrendelingstoets en trekt u de accu uit het elektrische gereedschap. Gebruik hierbij geen geweld.

Accu informatie
Type accu	Gebruksduur ca. (min.)
	Stand 1 Stand 2
4.0 Ah >25 >14
6.0 Ah >30 >22

GEBRUIK

Zorg ervoor dat de aan/uit-schakelaar in de UIT-stand staat voordat u de accu plaatst.

Stel de aan/uit-schakelaar en temperatuurregeling in op de gewenste stand en temperatuur. Laat het gereedschap opwarmen totdat het de bedrijfstemperatuur bereikt.

Met de standaard kan het gereedschap in verticale positie worden gebruikt en kunt u beide handen vrijhouden.

Houd uw handen uit de buurt van het mondstuk, het is heet.

VERF EN VERNIS VERWIJDEREN

Gebruik het heteluchtpistool nooit in combinatie met chemische middelen.

WAARSCHUWING! DAMPEN VAN LOODVERF ZIJN BIJZONDER SCHADELIJK. ZORG ALTIJD VOOR VOLDOENDE VENTILATIE WANNEER U BINNEN WERKT.

Het verwijderen van verf en vernis vereist enige ervaring, maar hieronder staan enkele eenvoudige werktechnieken beschreven. Test op een klein oppervlak alvorens op grotere oppervlakken toe te passen.

Schakel het gereedschap in en laat het opwarmen tot de werktemperatuur. Houd het mondstuk op 70 tot 100 mm van de te verwijderen verf. Na een tijdje zal de verf zacht worden en beginnen borrelen. Zorg dat de verf niet te warm wordt. Anders ontstaan brandplekken en is de verf moeilijker te verwijderen.

Begin de verf af te schrapen. Gebruik een verfkrabber. Schraap met vloeiende, gelijkmatige bewegingen. Warm het oppervlak voor de schraper op door het gereedschap zachtjes van de ene naar de andere kant te bewegen. Wanneer de verf gelijkmatig opgewarmd is, kunnen lagen met dezelfde dikte in één beweging verwijderd worden. Schraap de verf

af wanneer hij zacht is geworden, aangezien hij snel opnieuw zal uitharden. Fig. 5

Reinig de rand van de verfkrabber regelmatig.

Een gevormd of geprofileerd oppervlak kan gestript worden met een draadborstel nadat het zacht gemaakt is met het heteluchtpistool.

Bescherm oppervlakken die NIET behandeld moeten worden met onontvlambaar materiaal, Fig. 6. Concentreer de warmte van het gereedschap nooit op ramen of glasoppervlakken.

Opmerking: Het heteluchtpistool is ontworpen voor het verwijderen van verf op olie- en latexbasis en vernis. Het zal geen vlekken of grondverf verwijderen die in het houtoppervlak zijn gedrongen.

ANDERE FUNCTIES VAN HET HETELUCHTPISTOOL

• Het verwijderen van zelfklevende stickers en strips.
• Het ontdooien van bevroren leidingen, bevroren deursloten, hangsloten, enz. Fig. 7

WAARSCHUWING: Wees voorzichtig bij het ontdooien van plastic leidingen! De leidingen kunnen smelten.

• Het oplichten van de natuurlijke textuur van houtoppervlakken.
• Het snel laten drogen van verf en vernis.
• Het zichtbaar maken van oude stopverf voor het verwijderen en vervangen ervan.
• Het krimpen van krimpfolie voor beschermende verpakkingen.
• Skiwas aanbrengen.
• Plaatsen van krimpkousjes op kabels.
• Tin solderen van draadverbindingen, enz.
• Desolderen van componenten, enz.
• Het aansteken van de barbecue, Fig. 8

ONDERHOUD

• Verwijder de accu voordat u onderhoud pleegt.
• Houd de luchtinlaat en -uitlaat vrij van stof en vuil.
• Reinig het gereedschap met een droge of vochtige doek. Gebruik NOOIT oplosmiddel.
• Smeer de onderdelen NIET in met olie of vet.
• Controleer of het gereedschap niet beschadigd is. Vervang of herstel het voor gebruik.

WAARSCHUWING! Voer GEEN aanpassingen uit op het gereedschap of onderdelen hiervan en koppel GEEN aparte hulpstukken aan. Als u dit wel doet, ontstaat het risico van persoonlijk letsel.

Als de kabel is beschadigd, dient deze te worden vervangen door de fabrikant, servicepartner of vergelijkbaar gekwalificeerd personeel om gevaar te voorkomen.

GARANTIE

Garantieperiode: Dit product wordt gedekt door een garantie van 2 jaar vanaf de aankoopdatum (origineel aankoopbewijs dient als bewijsstuk).

Garantiebepalingen: Alle punten aangehaald in dit document moeten volledig zijn nageleefd.

In geval van een eis gedekt door de garantie:

1 Retourneer het product in de originele verpakking

bij de winkel of vakhandel waar u dit product hebt aangekocht.

2 Voeg het originele gedateerde aankoopbewijs toe aan het geretourneerde product.

Elke inbreuk op deze punten zal ertoe leiden dat RAPID de claim niet in overweging neemt onder de garantie van de fabrikant.

AFVOEREN VAN ACCU

Lege batterijen moeten uit het apparaat worden verwijderd en veilig worden afgevoerd.

Accu's mogen niet bij het normale huisvuil worden gegooid, ze kunnen giftige zware metalen bevatten en vallen onder de regelgeving voor gevaarlijk afval.

Deponeer gebruikte accu's daarom bij een plaatselijk inzamelpunt.

2012/19/EU

Afgedankte elektrische en elektronische apparatuur (AEEA)

Elektrische en elektronische apparaten bevatten materialen en stoffen die schadelijke effecten kunnen hebben op de menselijke gezondheid en het milieu. Dit symbool op het apparaat, de accessoires of verpakking, geeft aan dat dit apparaat niet mag worden gezien als ongesorteerd huishoudelijk afval, maar apart moet worden ingezameld!

Lever het apparaat in bij een inzamelpunt voor de recycling van elektrisch afval en elektronische apparatuur binnen de EU. Door dit apparaat op de juiste wijze af te voeren, helpt u mogelijke gevaren voor het milieu en de volksgezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste behandeling van afgedankte apparatuur. De recycling van materialen draagt bij aan het behoud van onze natuurlijke hulpbronnen.
