GEBRUIKSAANWIJZING LD 24-6 180 Flex

Gebruike symbolen 72

Voor uwveiligheid 72

Geluid en trillingen 76

Gebruiksaanwijzing 79

Onderhoud en verzorging 82

Afvoeren van verpakking en machine . . 82

Garantie 83

Gebruike symbolen

WAARSCHUWING!

Geeft een onmiddelijk dreigend gevaar aan.
Als de waarschuwing Niet in acht worden genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een möglichke gevaarlijke situatie aan. Als de aanwijzing Niet in acht worden genomen, kuren persoonlijk letsel of materiele schade het gevolg zich.

LETOP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de bedieningshandleiding om het letselrisico te verminderen!

Draag een oogbescherming!

Draag een gehoorbescherming!

Afvoeren van het oude apparaat. (zie pagina 82)!

Altijd met beiden handen werken!

CE-label

UKCA-label

Voor uwveiligheid

WAARSCHUWING!

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

• deze gebruiksaanwijzing,

• de „Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer 315.915);

• de op deplaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kuren bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere Personen resp. gezaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt - volgens de bestemming,

• in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddelijk.

Gebruik volgens bestemming

De betonschuurmachine LD 24-6 180 is bestemd

• voor professioneel gebruik in de industrié en door de vakman,
• voor het droog schuren en gladmaken van beton, stucwerk, vloeren, zandsteen, chamotte en asfait,

• voor het verwijderen van verflagen en lijmresten van beton of vloeren,

• voor toepassing met diamantgereedschappen die door FLEX voor dezemachine worden aangeboden en die zijngoedgekeurd voor een toerental vanminstens 6.500 o.p.m.

Het gebruik van doorslijp-, afbraam-, lamellenschijven of draadborstels is nicht toegestaan. Bij gebruik van de betonschuurmachine LD 24-6 180 moet een stofzuiger van klasse M worden aangesloten.

Veiligheidsvoorschriften

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen nicht in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

Dit elektrische gereedschap要去 worden gebruikt als schuurmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het gereedschap ontvangt in acht.

Als u de volgende aanwijzingen Niet in acht neemt, kuren een elektrische schok, brand en/of ernstig letsel het gevolg+zijn.

Dit elektrische gereedschap is nicht geschickt voor schuurwerkzaamheden met schuurpapier, werkzaamheden met draadborstels, polijst- en doorslijpwerkzaamheden.

Toepassingen waarvoor het elektrische gereedschap Niet is voorzien, kennengevaren en verwondingen veroorzaken.

Pas dit elektrisch gereedschap Niet aan om het op een manier te gebruiken waarvoort het Niet specifiek is ontworpen en gespecificeerd door de fabrikant van het gereedschap.

Een dergelijkke aanpassing kan leiden tot controverlies en ernstig persoonlijk letsel.

• Gebruikuitsluitend toebehoren dat door de fabrikant special voor dit elektrische gereedschap is voorzien en geadviseerd.

Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.

• Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat.

Toebehoren dat sneller draait dan toegestaan, kan onherstelbaar beschadigd worden en wegliegen.

De buitendiameter en de dikte van het inzetgereedschap要去en overeenkomen met de maatgeevens van het elektrische gereedschap.

Inzetgereedschappen met onjuiste afmetingen kuren nicht voldoende afgeschermd of gecontroleerd worden.

De afmetingen van de bevestiging van het accessoire要去en overeenstemmen met de afmetingen van de bevestiging van het elektrisch gereedschap.

Accessoires die nicht op het bevestigingsmaterial van het elektrisch gereedschap passen, lopen Niet uitgebalanceerd, trillen buitensporig en+kunnen een verlies van controleveroorzaken.

• Gebruik geen beschadigde inzetgereedschappen. Controller voor het gebruik algijd inzetgereedschappen op afsplinteringen en scheuren, steunschijven op Scheuren, slijtage en ernstige gebruiksporen. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controlleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, LASTU DE MACHIN eEN MINuUT LAM met het maximale toerental lopen. Daar bij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven.

Beschadigde inzetgereedschappen breken meestal gedurende deutsche testtijd.

Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag indien van toepassing een stofmasker, een gehoorbescherming, werkhandsschoenen of een special schort dat keine slijp- en metaaldeeltjes gegenhoudt.

Uw ogen moeten worden beschermd gegen wegliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adem-masker要去 het stof filteren dat bij de toepassing ontstaat. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Let erop dat andere personen zich op een veilige afstand bevinden van deplaats waar u werkt. Ledereen die de werk-omgeving betreedt, moet persoonlijke beschemmende uitrusting dragen.

Brokstukken van het werkstuk of gebroken inzetgereedschappen können wegliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.

Houd het gereedschap alleen aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroom-leidingen of de eigens troomkabel kan raken.

Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen.

Als u de contrôle over het gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkommen.

Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen.

Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.

Laat het elektrische gereedschap nicht lopen verwijl u het draagt.

Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.

Reinig regelmatig de ventilatieopengingen van het elektrische gereedschap.

De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gezaren veroorzaken.

• Gebruik het elektrische gereedschap Niet in de buurt van brandbare materialen.

• Gebruik geen inzetgereedschappen waarvoort vloeibare koelmiddelen vereistহ.

Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Bijzondere verilgheidsvoorschriften voor schuurwerkzaamheden

• Gebruikuitsluitend het voor het elektrische gereedschap toegestane schuurtoebehoren en de voor dit schuurtoebehoren voorziene beschermkap.

Schuurtoebehoren dat nicht voor het elektrische gereedschap is voorzien, kan nicht voldoende worden afgeschermd en is nicht verilig.

• De beschermkap moet stevig op het elektrische gereedschap়n aangebracht en zodanig়n ingesteld dat een maximum aan veiligheid worden bereikt. Dat wil zeggen dat het kleinst möglichke deel van het schuurgereedschap open maar de bediener wijst.

De beschemkap moet de bediener beschemen gegen brokstukken en toe Vallig contact met het schuurgereedschap.

Schuurtoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden.

Bijvoorbeeld: schuur nooit met het zichvlak van een diamantschuurschijf.

Diamantschuurschijven zijn bestemd voor materiaalafname met de onderzijde van de schuurschijf. Een zichwaartse krachtinwerking op dit schuurtoebehoren kan het toebehoren breken.

• Gebruik alkijd onbeschadigde spanflenzen in de juiste maat en vorm voor het door u gekozen inzetgereedschap.

Geschikte flenzen steunen de inzetgereedschappen en verminderen zo het gevaar van een breuk.

• Gebruik geen versleten inzetgereedschappen van grotere elektrische gereedschappen.

Inzetgereedschappen voor grotere elektrische gereedschappen zich Niet geconstrueree voor de hogere toerentallen vankleinere elektrische gereedschappen en+kunnen breken.

Terugslag en bijbehorendeveiligheidsvoorschriften

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, schuurschijf, steunschijf, draadborstel, enz. Vastaken of blokkeren leidt tot een abrupte stop van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap gegen de draairichting van het inzetgereedschap versneld op deplaats van de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalidt, zich vastgrijpen. Daardoor kan de slijpschijfuitbreken of een terugslag veroorzaken.

De slijpschijf beweegt zich verrolgensaar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op deplaats van de blokkering. Hierbij+kennen slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrische gereed

schap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreiben.

Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik.altijd de extra handgreep, indien aanwezig, om de grootst mogelijkke controle te hebben over terugslagkrachten of reactie-momenten bij het op toeren komen.

De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.

■ Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugsl over uw hand bewegen.

Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag worden bewogen. De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op deplaats van de blokkering.

■ Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugstoten en vastklemen.

Het ronddraaiende inzetgereedschap neigt er toe, zich vast te klemmen bij hoeken, scherpe randen of wanner het terugspringt. Dit veroorzaakt een controverlies of terugslag.

• Gebruik geen kettingblad of getand zaagblad.

Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Overige veiligheidsvoorschriften

• Gebruik alleen een verlangkabel die voor gebruik buitenshuis is goedgekeurd.

Het aftschuren van loodverf worden afgeraden. Het verwijderen van loodverf mag alleen door een vakman gebeuren.

Bewerk geen materialen waar bij voor de gezondheid gevaarlijke stoffen (zoals asbest) vrijkomen. Tref

veiligheidsmaatregelen wanner er stoffen
kunnen ontstaan die schadelijk voor de gezondheid, brandhaar of explosief zich.
Draag stofmasker! Gebruik een afzuuginstallatie.

GEVAAR VOOR MATERIELE

SCHADE!

De netspanning en de op het typeplaatje vermelde spanningsgeevens要去en overeenkommen.

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld volgens EN 62841.

Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

Geluidsdrukniveau: 96 dB(A);
Geluidsvermogenniveau: 104 dB(A);
- Onzekerheid: K = 3 dB.

Totale trillingswaarde (bij het schuren van betonoppervlakken):

• Emissiewaarde: a

$$ \mathrm {h} = 6, 7 \mathrm {m} / \mathrm {s} $$

• Onzekerheid: K = 1,5 m/s

VOORZICHTIG!

De aangegeven meetwaarden gelden voor neue gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LETOP

Het is deze instructies vermelde trillingsniveau
is gemeten volgens de meetmethode zoals
beschreiben in de norm EN 62841 en kan
worden gelebruikt voor de onderlinge
vergelijking van elektrische gereedschappen.
Het is ook geschikt voor een voorlopige
inschatting van de trillingsbelasting.

Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap.

Indien het elektrische gereedschap worden gebrukt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting要去ekreken worden gehonden met de tijd waarin het gereedschapuitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm honden van de handen, organisatie van de arbeitsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

Machinetype		D 24-6 180
Product Betonschuurmachine
Netspanning V/Hz 230/50
Opgenomen vermogen W 2.400
Afgegeben vermogen W 1.440
Toerental o.p.m. 6.500
Gereedschapopname M14
Max. schijfdiameter mm 180
Isolatieklasse /II		☐
Gewicht kg 6,6

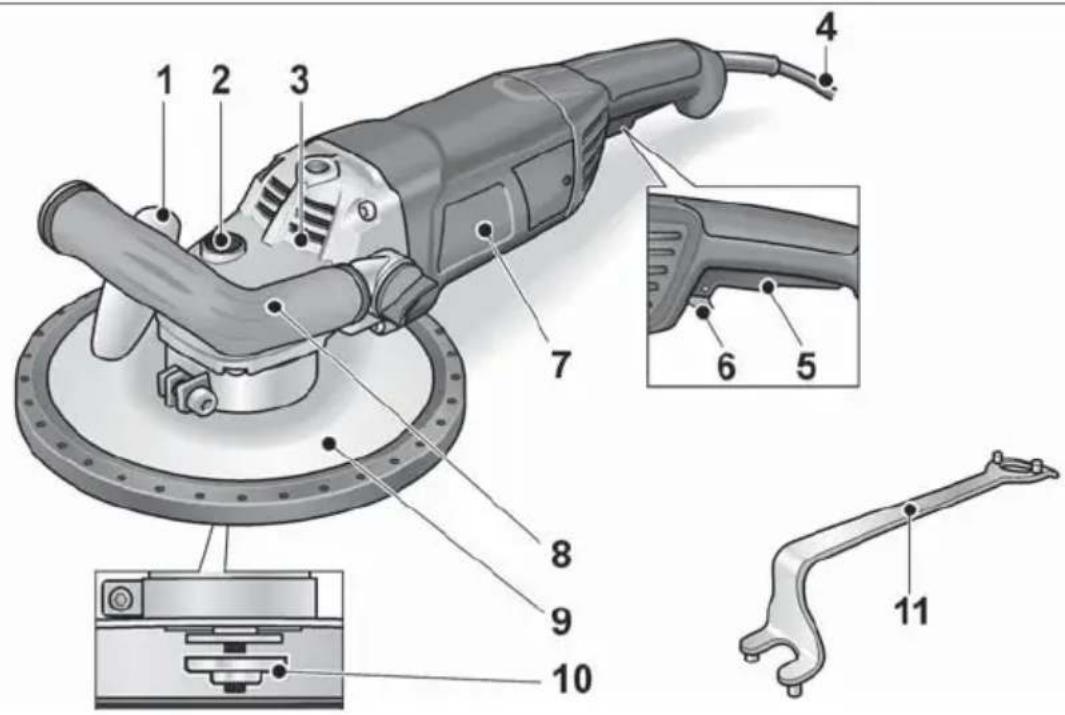

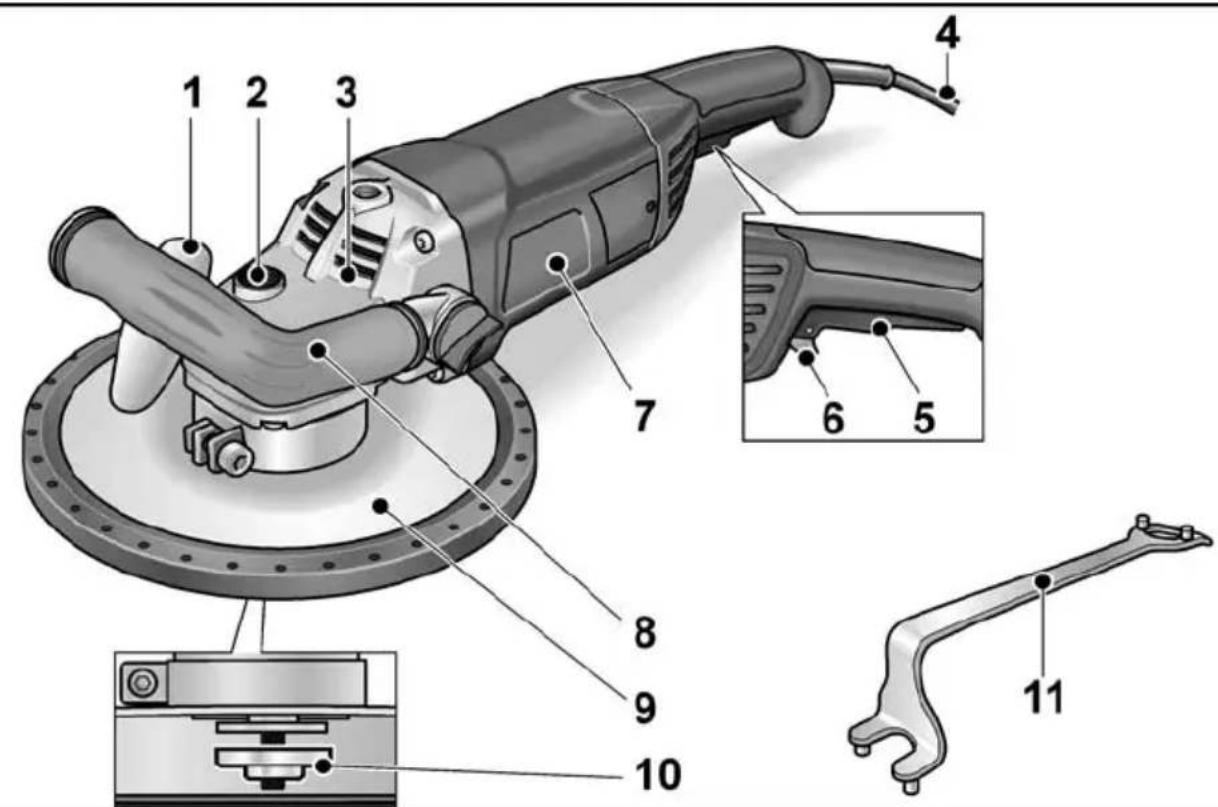

In een oogopslag

1 Aansluitstuk voor afzuiging
2 Blokkering van de uitgaande as Voor het vastzetten van de uitgaande as bij het wisselen van inzetgereed-schap.
3 Machinekop Met luchtafvoeropening en draairichtingpijl.
4 Aansluitkabel 4,0 m met netstekker
5 Aan/uit-schakelaar
6 Inschakelblokkering/ vergrendelingsknop Voorkomt onbedoeld starten van het gereedschap en vergrendelt de schakelaar (5) bij continu gebruik.

7 Typeplaatje
8 Greep, instelbaar
9 Beschermkap met rubber afzuigring
10 Spanmoer
11 Tegenhoudsleutel
*Niet afgebeeld.

Gebruiksaanwijzing

WAARSCHUWING!

Trek algid voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

VOORZICHTIG!

De aanwezigene netspanning en de spanning die is aangegeven op het typeplaatje要去en overeenkomen.

Voor de ingebruikneming

Pak het elektrische gereedschap UIT en controllerer of het volledig geleverd is en geen transportschade heeft.

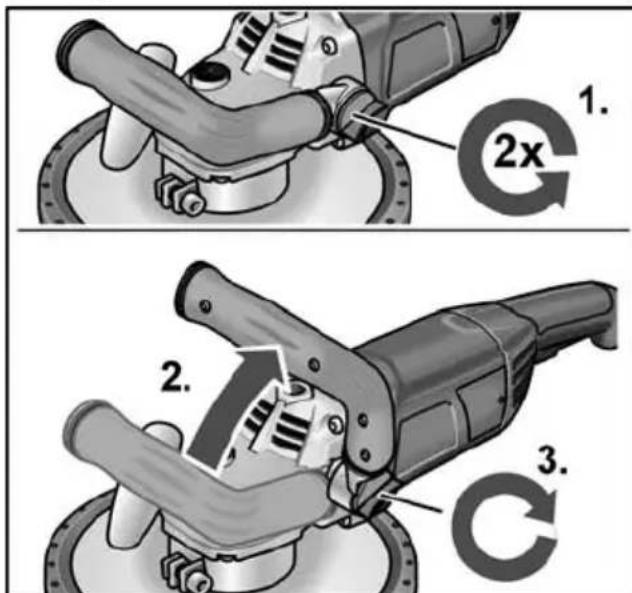

Greep instellen

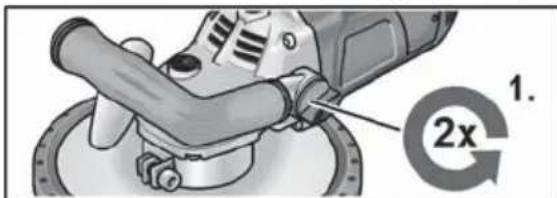

1. Draaiknop voor greepinstelling ca. 2 slagen gegen de richting van de wijzers van de klok losdraaien.

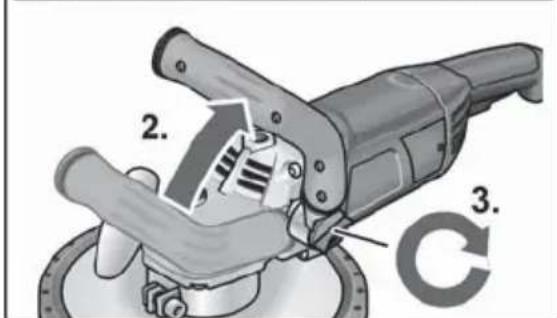

2. Greep in de gewenste stand zetten (15°-klik).
   Op correct vastklikken letten!

3. Draaiknop voor greepinstelling in de richting van de wijzers van de klok vastdraaien.

LET OP

Indien nodig kan de greed verplaatst worden\ aar de andere zijde van het elektrische\ gereedschap.

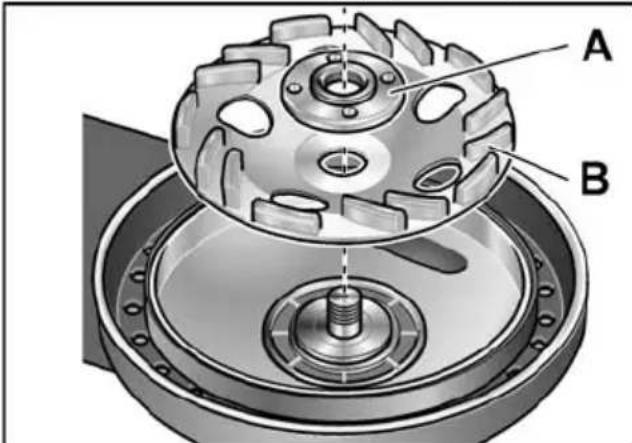

Schuurtoebehoren inzetten en wisselen

Druk op de blokkering van de uitgaande as en houd deze ingedrukt (1.).
Draai met de vasthoudsleutel de spanmoer gegen de wijzers van de klok in los van deuitgaande as en verwijder de spanmoer (2.).
Diamantschuurschijf (B) correct plaatsen.

Draai de spamoor (A) met de kraag maar boven op de uitgaande as.
Druk op de blokkering van de uitgaande as en houd deze ingedrukt.
Draai de spanmoer met de vasthoudsleutel vast.

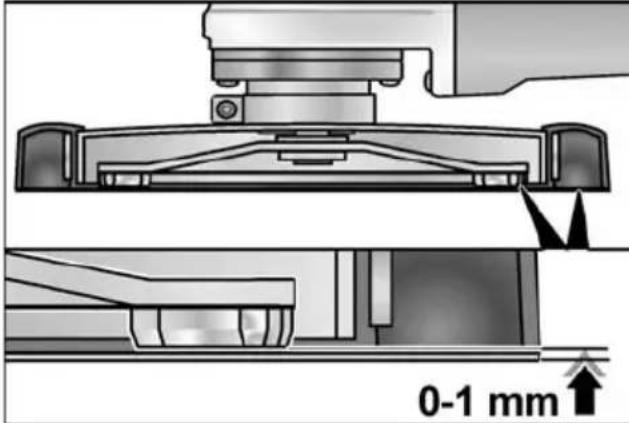

Stand van de beschemkap controleren:

De rubber afzuigring moet ca. 0-1 mm over de rand van de schuurschijf uittsteken. Indien nodig corrigeren (zie „Verstel de beschemkap").

Steek de stekker in de contactdoos.
Schakel het elektrische gereedschap in (zonder vastklikken) en LAST het ca. 30 seconden lopen. Controller de machine op onbalans en trillingen.
Schakel het elektrische gereedschap UIT.

De rubber afzuigring moet ca. 0-1 mm over de rand van de schuurschijf uitsteken.

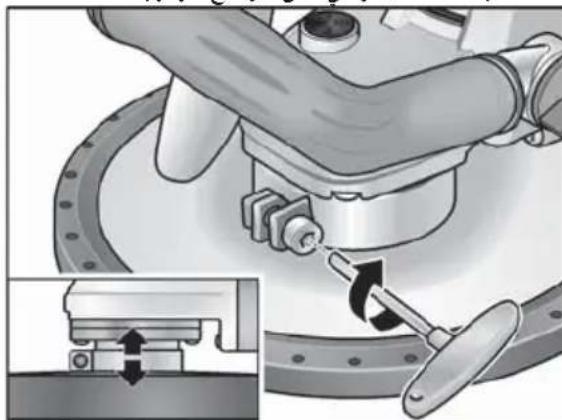

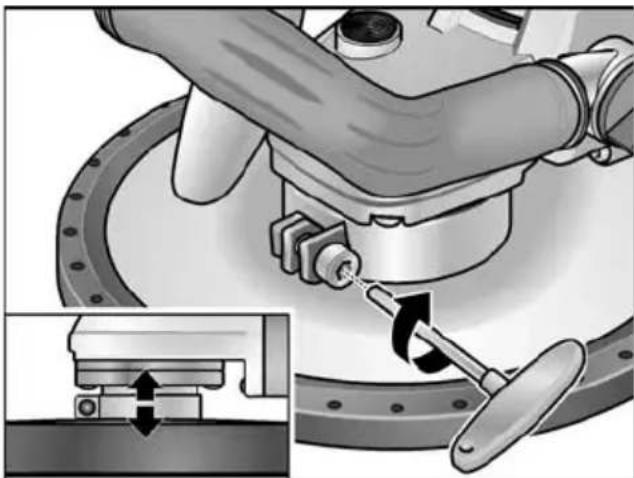

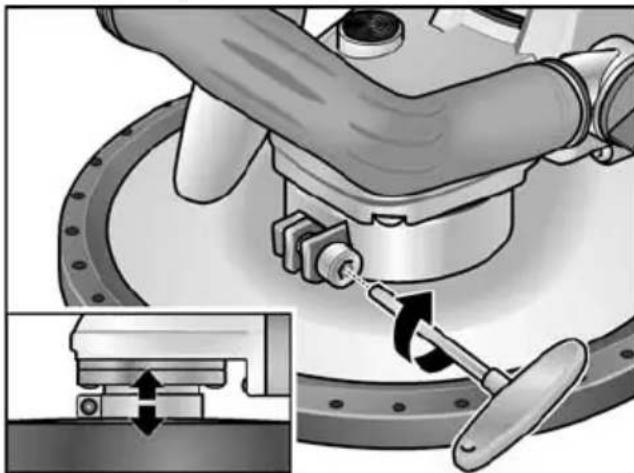

Ter compensatie van de slijtage van de diamantschuurschijf kan de beschemkap in hoogte worden versteld.

Schroefverbinding van beschemkap losmaken.

Beschermkap op de gewenste hoogte instellen.

Schroefverbinding vastdraaien.

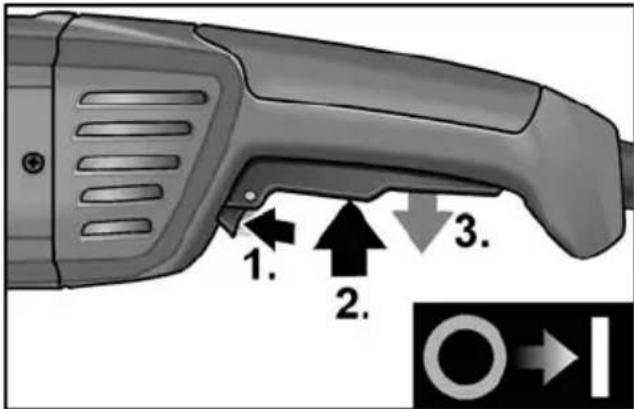

Elektrisch gereedschap in- en uitschakelen

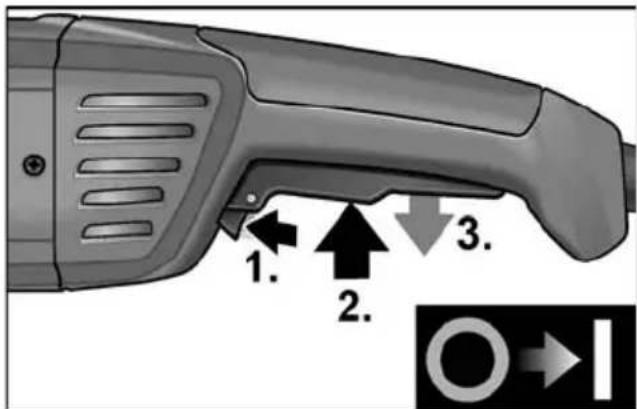

Gebruik voor korte duur zonder vergrendeling:

1. Druk de inschakelblokkering in en houd deze vast.
2. Schakelaar indrukken.
3. Als u het gereedschap wiltuitschakelen,
   laat u de schakelaar los.

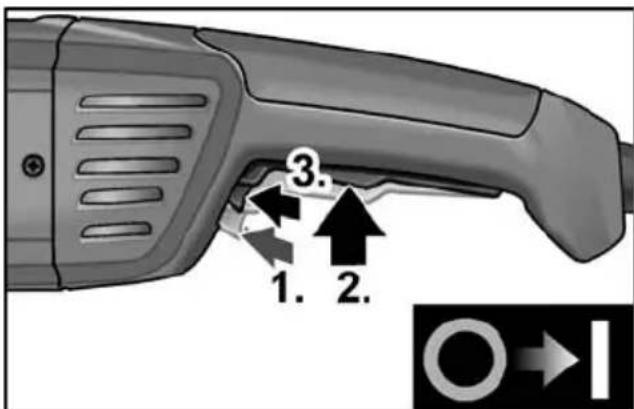

Continu gebruik met vergrendeling:

1. Druk de inschakelblokkering in en houd deze vast.
2. Druk de schakelaar in en houd deze vast.
3. Druk op de vergrendelingsknop.

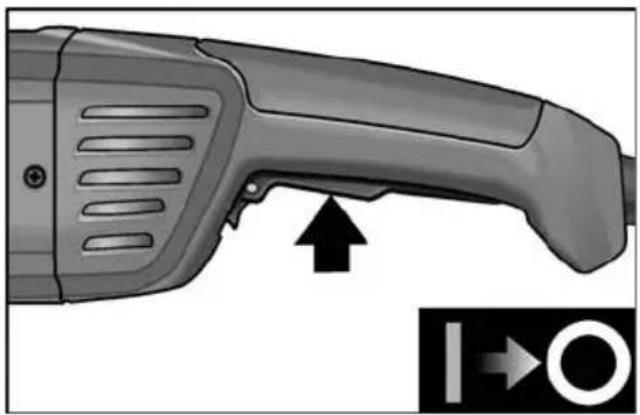

1. Als u het gereedschap wilt uitschakelen, drukt u de schakelaar kort in LASTUDeze los.

Gebruik van een afzuinstallatie

i LETOP

Het gebruik van een FLEX speciale stofzuiger van classe M wordt geadviseerd.

■ Afzuigslang door de slanghouser steken en op het aansluitstuk van de beschemkap bevestigen.
Sluit de afzuigslang op de afzuugininstallatie aan. Neem de gebruiksaanwijzing van de afzuugininstallatie in acht. Controller de bevestiging! Gebruik indien nodig een passende adapter.

i LETOP

Mocht er voor uw stofzuiger een speciala aansluitstuk nodig+zijn (naast het standarda aansluitstuk van 32mm / 36mm dat met het elektrische gereedschap worden meegeleverd) dient u voor een geschikte adapter contact op te nemen met de leverancier van uw stofzuiger.

Werkzaamheden met het elektrische gereedschap

WAARSCHUWING!

De ronddraaiende schuurschijf mag nicht met scherpe uitstekende voorwerpen in aanraking komen. Gevaar voor terugslag! Beschadiging van de steunschijf. Bij beschadigingen of ernstige slijtage van de schuurschijf要去 deze beslist worden verrangen.

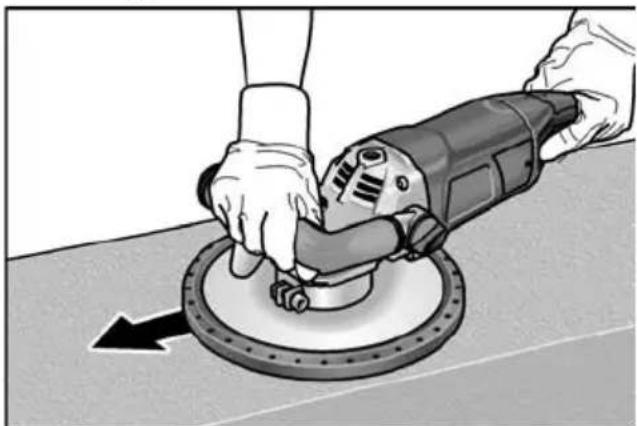

VOORZICHTIG!

Het elektrische gereedschap algtd met beiden handen vasthouden!

1. Bevestig het schuurtoebehoren.
2. Sluit de afzuiginstallatie aan.
3. Steek de stekker in het stopcontact.
4. Schakel de afzuinstallatie in.
5. Schakel het apparaat in.
6. De betonschuurmachine op het werkoppervlakplaatsen. De rubber afzuigring moet op het werkoppervlak aansluiten.

1. Verhoog de druk om de schuurschijf met het werkoppervlak in aanraking te brengen. Draai de renovatieschuurmachineaarom met overlapende bewegingen.

Rubber afzuigring

Als de rubber afzuigring beschadigd wordt of overmatige slijtage vertoont,要去 deze worden verrangen.

Deze is onder bestelnummer 258.626 bij elk FLEX-klantenservicecentrum verkrijgbaar.

Onderhoud en verzorging

WAARSCHUWING!

Trek algid voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging

WAARSCHUWING!

Gebruik geen water of vloeibare reinigingsmiddelen.

• Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.
  ■ Beschermkap met droge perslucht reinigen.

Reparations

Laat reparations uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

LET OP

Draai de schroeven van het motorhuisijdens de garantieperiode Niet los. Anders vervallen de garantieverplichtingen van de fabrikant.

Vervangingsonderdelen en toebehoren

Zie voor overig toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant.

Explosietekeningen en onderdelenlijsten vindt u op once website: www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaardoor het netsnoer te verwijderen.

Alleen voor EU-landen

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van der richtlijn in nationaalrecht要去en versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

LETOP

Vraag uw vakhandel maar de mogelijkheden om uw oude gereedschap af gehen.

Garantie

Bij aankoop van een neue machine biedt FLEX 2aar fabrieksgarantie vanaf de verkoop-datum van de machine aan de eindverbruiker. De garantie heeft alleen betrekking op gebreken die zich terug te voeren op materiaal- en/of fabricagefouten en op het Niet nakomen van de toezegging van bepaalde eigen-schappen. Bij een garantieclaim要去 het oorspronkelijke aankoopbewijs met de verkoopdatum worden bijgevoegd. Garantiereparaties mogen uitsluiten worden uitgevoerd door werkplaatsen of servicestations die door FLEX zich erkend. Er bestaat alleenrecht op garantie bij gebruik volgens bestemming. Van de garantie uitgesloten zich in het bijzonder slijtage als gevolg van normalaal gebruik, schade door onjuist gebruik van de machine, geheel of gedeelrijk gedemonteerd ingeleverde machines, schade door overbelasting van de machine of het gebruik van Niet-toegestane, defecte of verkeerde toegepasteinzetgereedschappen. Schade die door de machine aan inzetgereedschappen of werkstuk wordenveroorzaakt, gebruik van geweld, gevolgschade die kan worden teruggevoerd op ondeskundig of onvoldoende onderhoud door de klant of derden, beschadi-gingen doore externe inwerking of inwerking van voorwerpen, zoals zand of stenen, alsmedeschade door het zich in acht nemen van de gebruiksaanwijzing, bijvoorbeeld aansluiting aan een verkeerde netspanning of stroomsoort. Garantieclaims ten aanzien van inzetgereed-schappen en toebehoren zich alleen maybeijk als deze worden gezruikt met machines waarbij een dergelijk gebruik is voorzien of toegestaan.

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn nicht aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het Niet-mogelijk gebruik van het productঃ verooorzaakt.

De fabrikant enzem vertegenwoordiger zich Niet aansprakelijk voor schade die door onjuist gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold

Zgomot sivibratie 227

Date tehnice 228

Dintr-o singura privire 229

Instructiune de utiliser 230

Intretinere sI ingrijire 233

Indicati de salubrizare 233

Garantia 234

Simboluri folosite

AVERTIZARE!

Inseamna un pericol care ameninta direct. In cazul in care nu se acorda atentie acestei indicatiu exista ameninta area cu moartea sauräniri grave.

ATENTIE!

Inseamna o posibila situatie periculoasa. In cazul in care nu se accorda ateniete acestei indicatei pot avea loc raniri sau pagube materiale.

INDICATI E

Inseamna sfaturi utile de aplicare si informazioni importante.

Simboluri pe aparat

Purtati ochelari de protectie!

Purtati protectii auditive!

Reglarea capacului de protectie

HINWEIS!

Inelul de aspirare din caucic trebuie sa depaseasca cu aproximativ 0-1 mm talpa de slefuire. Pentru compensarea uzurii la discul diamantat de slefuire, capacul de protectie poate fi reglat pe inaltime.

Desfaceti imbinarea filetata de la capacul de protectie.

Reglati capacul de protectie la inaltimea dorita.
Strangeti ferm imbinarea filetata.

Conectarea.si deconnectarea sculei electrice Scurta fonctionare fara fixare

Tehniskāapkope un kopsana

BRIDINAJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsašanas atvienojiet tikla kontaktdaksu.

Tirishana

BRIDINAJUMSI!

Neizmantojet udeni un skidrus tirisanas lidzeklus.

Korpusa iekspusi kopa ar motoru regulari jaizpuš ar sausu saspiesto gaisu.
■ Aizsargapvalku tiriet ar sausu saspiesto gaisu.

Remontdarbi

1jzolg jzil pccg g 30

aJgJUol

1

sglslnj

gaiyai 10jia aai bai hai jai jai yai

y

aagglgblal

gj11eLai21Ic ggl 1

11111110g j

alogio Lg. Iaia 1g aaii aaiwog ic intol (1)

12 1 (2) 1gol (A) wll

Jg>go aai JLoiagill (B) 1Jgol

algoaolbaiolg.ayll cuiil alwoglc baii 1

JLae:Wx1 1sLw!

1

y 1

1

a 20 a1yS11 a5.11 10 gol y

JgJ 1

aLc:lllaalg aIgS1Jolal 1y!p 1000000000000000000000000000000000000000000000000000000000000

a. all 1

jia jao jaoall bao yao jgjj cji jie jao aclwll Jac a5oJzLcLj

(15°）gjglgjglal

ol31 j 111 b2a 111 111 111 111 111 111 1

21 p 11 13 15 18 20 21 24 26 28 30 32

17

Jai 8

ablo hiaa zaiy gllc9

10

11

jg20

1

jglslg20021 jia 2

128 129

wj 3

1gajol 1021 gagwclg jai aiee

gLgS mJLa gjoo j 4,0 Jogj L5 4

5

Cii01

Clll l 1000 1000

Jaiuul Jieuii jie g (5)

山

Als fabrikant verklaren wij onder eigener verantwoordelijkheid dat de hieronder genoemoed producten met bijbehorende producttypen en artickel-en seriennummer31voldoen aan alle relevante verordoningen enrichtlijnen en dat de volgende hegarmoniseerde normen5zijn toegepast. Verantwoerdelijk voor technische documentatie:51

da C overensstemmelse
