NÁVOD NA OBSLUHU LD 24-6 180 Flex
Používejte vždy nepoškozené upinací príruby ve správné velikosti a tvaru pro Vámí zvolený vložný nastroj.
Vhodné prí Ruby podpiraji vlozné nastroje a snizuji tak nebezpeci lomu.
Kontrola polohy ochranného krytu:
O możnostech likvidace se informujte u Vaseho specializovaného obchodnika!
Záruka
Oznacuje aplikačné tipy a dôležité informácie.
Symboly na náradi
Na zniženie rizika poranenia si prečitajte námod na obsluhu!
Noste ochranu oci!
Noste protihlukovu ochranu!
Pokyn pre likvidáciu použitého spotrebica (pozri strana 198)!
Toto elektrické náradie je konstruované podl’a sučasného stavu techníky a uznávanych bezpečnostne-technických pravidiel. Pri používaní moze napriek tomu dójst’k ohrozeniuŽivota používatel’a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnot.
Používajte elektrické náradie len
-prestanovenepouzitie,
- v bezchybnom bezpecnostnetechnickom stave.
Okamžite odstràote poruchy, ktoré obmedzujú bezpečnost'.
Stanovené použitie
Brúska na betón LD 24-6 180 je určená
- na zivnostenské nasadenie v priemysle a remeslnictve,
- na brusenie za sucha a hladenie betónu, omietky, poteru, pieskovca, šamotu a asfaltu,
- na odbrusovanie naterov a zvyškov lepidla na betone alebo poteru,
- na prácu s diamantovymi nastrojmi, ktoré su pre toto náradie ponúkané firmou FLEX a su schvaléné pre otáčky minimálne 6.500 ot./min.
Použitie rozbrusovacích kotúčov,
hrubovacích brúsnych kotúčov alebo
drotenych kief nie je priustné.
Pri použití brúsky na betón LD 24-6 180 je potrebné pripojit' vysávač triedy M.
Bezpečnostné upozornenia
VAROVANIE!
Preciţaje si vsetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostnych upozorneni a pokynov moze mat'za následok uraz elektrickým prudom, požiar a/alebo t'ázké poranenia. Vsetky bezpečnostné upozornenia a pokyny uschovajte na buduce použitie.
Používajte toto elektrické náradie ako brúsku. Dodržiavajte vsetky bezpečnostné upozornenia, pokyny, zobrazenia a udaje, ktoré ste obdržali spolu s náradim.
Nedodržanie nasledujúcichPokynov moze viest'k urazu elektrickym prudom, poziaru a/lebo váznym poraneniam.
Toto elektrické náradie nie je vchodné na brusenie s brusnym papierom, pre pracu s drotenymi kefami, lestenie a Rozbrusovanie.
Použitia, pre ktoré nie je elektrické náradie predpokladané, možu spôsobit' ohrozenia a poranenia.
Neprestavujte toto elektrické náradie tak, aby fungovalo spó sobom, ktory nie je špecificky navrhnutý a špecifikovany vyrobcom náradia.
Takato prestavba moze mat' za následok stratu kontroly a spösobit' vázne zranenie osób.
Nepouživajte ziadne prisluşenstvo, ktoré nebolo vyrobcom predpokladané a odporucané špecialne pre toto elektrické náradie.
Len to, ze prisluşenstvo možete na Vašom elektrickom náradiupevni't, nie je zárukou ziadneho bezpečného použitia.
■ Pripustné otáčky vlozeného nastroja musia byt' majmenej tak vysoke, ako majvyssie otáčky uvedené na elektrickom náradi.
Príslušenstvo, ktoré sa otáča rychlejsie ako je prípustné, sa može Rozlomit' a lietat'.
Vonkajski priemer a hrubka vlozeného nastroja musia zodpovedat' Rozmerovym udajom elektrického náradia.
Nesprávné dimenzované pracovné nastroje nie je možné dostatočne zakryt' alebo kontrolovat'.
Príslušenstvo, ktoré sa nezhoduje s montážnym príslušenstvom elektrického náradia, spôsobuje nerovnováhu, nadmerne vibrácie a moze vyvolat stratu kontroly.
Nepoužívajte Žiadne poskodené
pracovné nastroje. Pred každým
použitím skontrolujte pracovné nastroje
z hl'adiska odlupovania a trhlin, brúsne
taniere z hl'adiska trhlin, obrusenia a
silného opotrebenia. Ked' elektrické
náradie alebo pracovné nastroj spatne,
skontrolujte ich z hl'adiska poskodenia
alebo použite neposkodený pracovné
nastroj. Ak ste pracovné nastroj
skontrolovali a vložili, udržiavajte seba a
osoby, ktoré sa nachádzaju v blízkosti,
mimo rovinu rotujúceho pracovného
nastroja a nechajte náradie Jednu
minútu bežat's majvyšimi otáčkami.
Poskodené pracovné nastroje včsinou v tejto testovacej dobe pukné.
Noste osobné ochranné pomôcky. Používajte podl'a spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Ak je to adekvátne,{noste protiprachovú masku, ochranu sluchu, ochrnané rukavice alebo špecialnu zásteru, ktorá Vás chrani pred malými brúsnymi Čiastockami a Čiastockami materialu.
Oci sa majú chránit' pred odlietavajúcimi cudzími telesami, ktoré vznikaju pri roznych aplíkáciach. Protiprachováaska alebo ochranná dychaciaaska musia filtrovat' prach vznikajúci pri použiti. Ked' ste dlhsiu dobu vystavení hlasitému hluku, možete utrijet' stratu slachu.
Dbajte u ostatnych osob na bezpechnu vzdialenost' k Vasej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky.
Ulomky obrobku alebo zlomené pracovné nastroje možu odletiet' a spôsobit' poranenie aj mimo priamu pracovné oblast'.
Držte náradie len za izolované plochy rukovāti, ak budete vykonávat'préce, pri ktorych moze pracovný nastroj zasiahnut' skryte elektrické vedenia alebo vlastné siet'ový kabel.
Kontakt s vedenim, ktoré je pod napätím, spôsobi,Že aj kovove suciastky náradia sa dostanú pod napätie, co ma za následok zásah elektrickým prudom.
Ved'te siet'ovy kabel v dostatočnej vzdialenosti od rotujúcich pracovnych nastrojov.
Ak stratîte kontrolu nad náradím, može dojst' k pret'atiu alebo zachyteniu siet'ového kábla a Vasa ruka alebo paža sa možu dostat' do otáčajúceho sa pracovného nastroja.
Neodkladajte nikdy elektrické náradie skôr, kým sa pracovné nastroj uplne nezastaví.
Rotujuci pracovny nastroj sa moze dostat do kontaktu s odkladacou plochou, cim mozete stratit' kontrlu nad elektrickym naradim.
Nenechajte nikdy elektrické náradie bežat' pri jeho noseni.
Nahodným kontaktom s rotujucim
pracovným nastrojom sa moze zachytit' Váš
odev a pracovný nastroj sa moze zavatat' do
Vášho tela.
Vetracie strbiny Vasho elektrickho náradia pravidene cistite.
Ventilator motora vt'ahuje do telesa prach a silné nahromadenie kovového prachu moze spősobit' elektrické nebezpečenstvo.
Nepouživajte Žiadne pracovné nastroje, ktoré potrebuju chladiace prostriedky.
Použitie vody alebo inych chladiacich prostriedkovmöze viest'k urazu elektrickym prudom.
Zvlastne bezpečnostné upozornenia pre brusenie
Používajte výhradne brúsne nástroje, ktoré su schvalené pre Vase elektrické náradie a ochranny kryt určeny pre tieto brúsne nástroje.
Brúsne nastroje, ktoré nie su určené pre elektrické náradie, nie je možné dostatočné zakryt' a su nebezpečné.
Ochranny kryt musi byt' na elektrickom náradi spel'ahlivo namontovaná a nastavený tak, aby sa dosiahlo maximálnej bezpečnosti, tzn. co najmensia można Čast' brusneho nástroja smeruje nezakrytá k obsluhujúcej osobe.
Ochranny kryt má chraniit' obsluhujúcu osobu pred ulomkami a nahodnym kontaktom s brusnym nastrojom.
■ Brúsne nástroje sa smú použivat' len pre odporúčané moznosti použitia. Napriklad: Nikdy nebrúste s bočnou plochou diamantového brúsneho taniera. Diamantove brúsne taniere su určené na uber materialu spodnou stranou brúsneho taniera. Bočné posobenie sily na tieto brúsne nástroje ich moze Rozlomit'.
■ Použivajte vždy nepoškodené upinacie príruby správnéj vel' Kosteni a tvaru pre Vámìz vžolěný pracovné nástroj.
Vhodné príruby podopieraju pracovné nastroje a znižujú tym nebezpečenstvo zlomenia.
Nepoužívajte Žiadne opotrebené pracovné nastroje od včšich elektrických náradi.
Pracovné nastroje pre včsie elektrické náradia nie su dimenzované pre vyssie otácky mensich elektrickych náradi a možu puknút'.
Spätny raz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nastroja, ako je brúsny kotuc, brúsny tanier, drotená kefa atd'. Zaseknutie alebo blokovanie vedie k nahlemu zastaveniu rotujúceho pracovného nastroja. Tym sa nekontrolovatel'né elektrické náradie urychli v mieste zablokovania proti smeru otáčania vloženého nastroja.
Ked' sa napr. brusny kotuc v obrobku zasekne alebo zablokuje, moze sa hrana brusneho kotuca, ktora vnikla do obrobku zachytit a tym sa brusny kotuc zlomi alebo sposobi spatný raz. Brusny kotuc sa potom pohybuje smerom k obsluhujucej osobe alebo odnej, podla a smeru otacania kotuca v mieste zablokovania. Pri tom mozu brusne kotuce tiez puknut.
Spatny raz je následkom nesprávného alebo chybného použitia elektrického náradia. Moze sa mu zabránit' vchodnymipreventivnymi opatreniami, ako je nasledovne popísané.
Drzte dobre elektrické náradie a zaujmite postoj Vasho tela a paží v polohe, v ktorej možete sily spätného razu zachytit'. Používajte vždy pridavnú rukovat', ak je k dispozicii, aby ste mali co mozná majväčsiu kontrolu sil spätného razu alebo reakçnych momentov pri rozbehu. Obluhujúca osoba moze vhodnymi preventívnymi opatreniami ovladat' sily spätného razu a reakçné sily.
Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovný nastrojov. Pri spätnom ráze sa pracovný nastroj moze pohybovat' nad Vašu ruku.
Vyhybajte sa svojim telom oblasti, do ktorej sa bude elektrické náradie pri spätnom raze pohybovat. Spatny raz pohybuje elektrickym náradim opacnym smerom k pohybu brusneho kotuca v mieste zablokovania.
■ Pracujte opatrne predovšekým v oblasti rohov, ostrych hrán atd'. Zabràote tomu, aby sa vložené nastroje od obrobku odrazili a zasekli.
Rotujuci pracovny nastroj má v rohoch, na ostrzych hranach alebo ked oskočí sklon k zaklineniu. To spôsobi stratu kontroly alebo spatný raz.
Nepoužívajte Žiadne re'tazové alebo ozubené pilové kotúče.
Tieto pracovné nastroje spôsobuju Častó spātny ráz alebo stratu kontroly nad elektrickýn náradím.
Používajte len predlžovacie káble schvalené pre venkovné oblasti.
Neodporuca sa obrusovanie olovnatych farieb. Odstranenie olovnatych farieb by mal vykonavat'len odbornik.
Neopracovávajte Žiadne materiały, z ktorych sa uvol'oujú latky škodlivé zdraviu (napr. azbest). Urobte ochrannes opatrenia, kad'moze vznikat' zdraviu škodlivy, hor'avý alebo vybusné prach. Noste ochrannú masku proti prachu. Používajte odsávacie zariadenie.
VECNÉŠKODY!
Siet'ové napatie a napat'ove udaje na typovom stitku musia byt'zhodné.
Hlučnost a vibrária
Hodnoty hluku a vibraci boli zistene podla EN 62841.
- Hladina akustického tlaku: 96 dB(A);
- Hladina akustického vykonu: 104 dB(A);
- Neistota: K = 3 dB.
Celkova hodnota vibraci (pri bruseni betonovych ploch):
- Hodnota emisi: a
$$ \mathbf {\Phi} _ {h} = 6 , 7 \mathsf {m} \mathcal {F} _ {2} $$
- Neistota: K = 1,5 ~m / s
POZORI
Uvedené namerané hodnoty platia pre nové náradie. Pri denom nasadení sa hodnoty hlucnosti a vibraciţi menia.
UPOZORNENIE
Uroveo vibraciu uvedená v tychtoPokynoch bola nameraná meracou metodóu, ktorú stanovujé norma EN 62841 a je možné ju použit' na vizajomné porovnanie elektrického náradia. Hódi sa aj na predebzné posúdenie kmitavého namáhania. Uvedená uroveo vibraciu reprezentuje hlavné aplikácie elektrického náradia.
Ak sa však elektrické náradie použiva pre iné aplikácie, s odlispnými vlozenými nastrojmi alebo s nedostatočnou udžbou, moze sa uroveo vibrácij lišit. Toto moze kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvysit.
Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit' doby, v ktorych je náradie vypnuté alebo je sice v chode, ale v skutočnosti sa nepoužíva. TotoMZe kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'.
Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred učinkami vibrácii, ako napriklad: udžba elektrického náradia a vloženych nastrojov, udžiavanie teploty ruk, organizácia pracovnych postupov.
POZOR!
Pri akustickom tlakuvacsimako 85 dB(A) pouzivaje ochranu slchu.
Technické udaje
| Typ náradia | LD 24-6 180 | |
| Výrobok Brúska na betón | ||
| Siet'ové napätie V/Hz 230/50 | ||
| Príkon W 2.400 | ||
| Výkon W 1.440 | ||
| Otáčky ot./min 6.500 | ||
| Upnutie nastroja M14 | ||
| Max. priemer kotúča mm 180 | ||
| Trieda ochrany /II | ☐ | |
| Hmotnost' kg 6,6 | ||

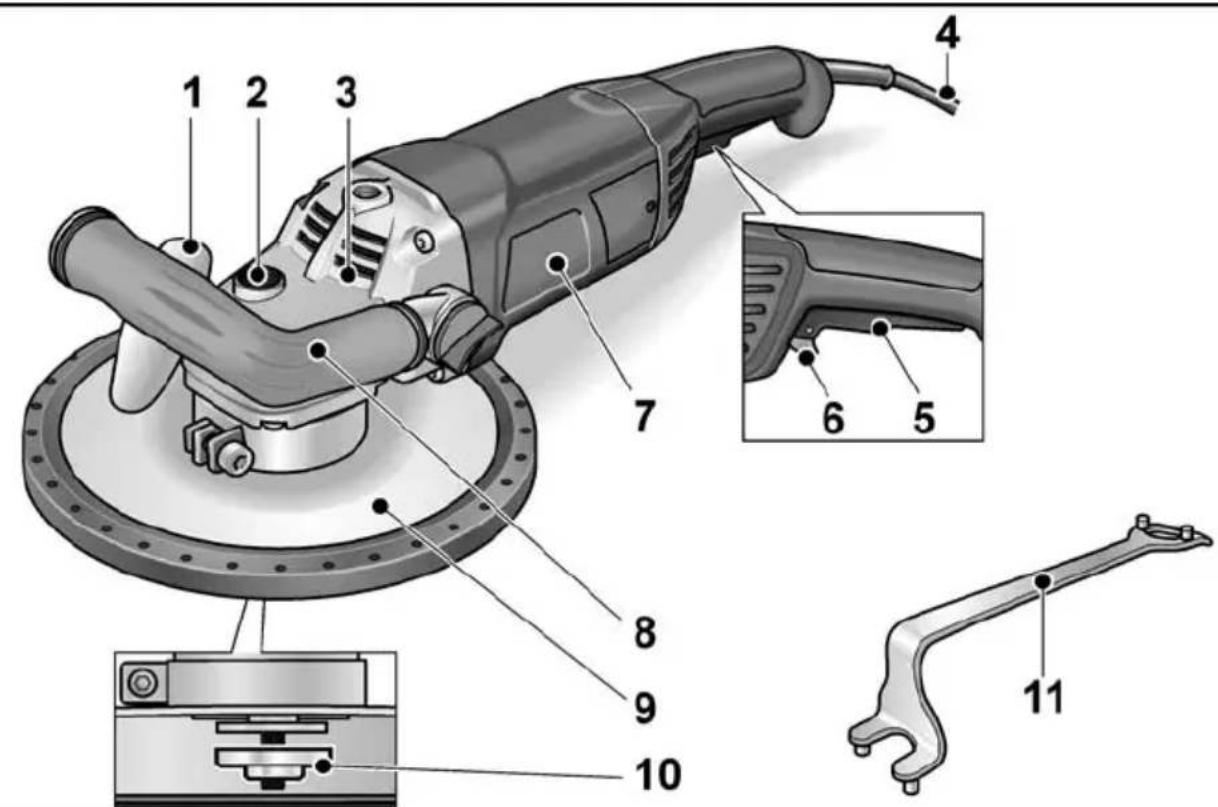

Na przy pohlad
1 Pripojovacie hrdlo na odsávanie
2 Aretácia vretena
3 Hnacia hlava
S vystupom vzduchu a šipkou smuru otáčania.
4 Pripojovaci kabel 4,0 m so siet'ovou zástrčkou
5 Zapinac/vypinac
6 Blokovanie zapnutia/aretačné gombík
Zabraouje nechtenému rozbehnutiu
náradia a aretuje vypínač (5) v trvalej
prevázke.
7 Typový štitok
8 Rukovat, nastavitel'ná
9 Ochranny kryt s gumovym odsavacim kruzkom
10 Upinacia matica
11 Integrovany kl'uc
nie je zobrazeny
Návod na použitie
VAROVANIE!
Pred vsetkymi pracami na elektrickom náradi vytiahnite sietovu zastrchu.
POZOR!
Napātové udaje na typovom štītu a skutocné sietové napātie musia byt zhodné.
V prípade potreby možno rukovāt
premiestnit' na druhú stranu elektrického
náradia.
Nasadenie a výmena brúsnych prostriedkov

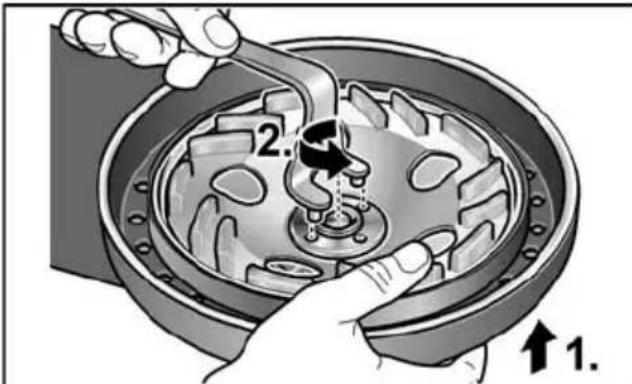

Stlacte aretaciu vretena a drzte ju stlacenu (1.).
Pomocou integrovaného kl'úca odskrutkujte proti smeru otáčania hodinovych ručićiek upinaciu maticu z vretena a vyberte ju (2.).

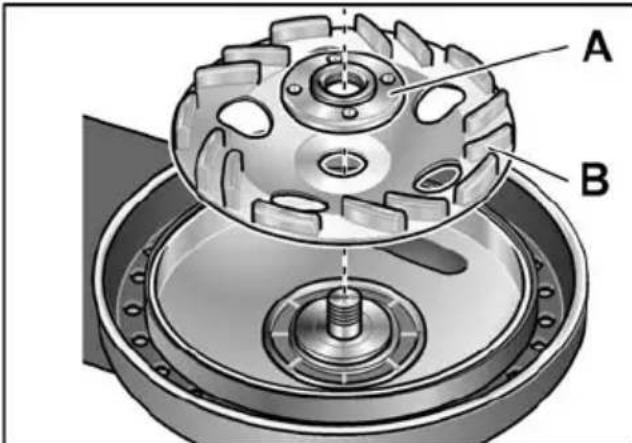

Vlozte diamantovy brusny tanier (B) v spravnej polohe.
Naskrutkujte upinaciu maticiu (A) nakruzkom smerom nahor na vreteno.
Stlache aretaciu vretena a drzte ju stlacenu.
Pomocou integrovaného kl'úca pevne utiahnite upinaciu maticu.
Kontrola polohy ochranného krytu:

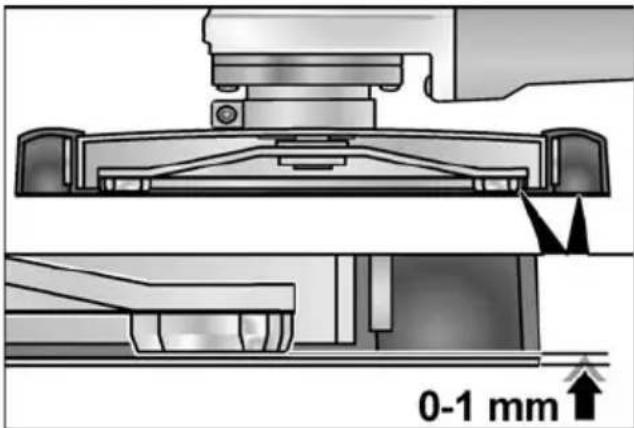

Gumovy odsavaci kruzok by mal prechnievat' cca 0-1 mm caz brusny tanier. V pripe potreby skorigujte (pozri ,Prestavenie ochranného krytu").
Zastréte sietovú zastrčku do zásvuky.
Zapnite elektrické náradie (bez zaskocenia) a nechajte ho cca 30 sekund v chode. Skontrolujte nevyväzenost' a vibracie.
Vypnite elektrické náradie.

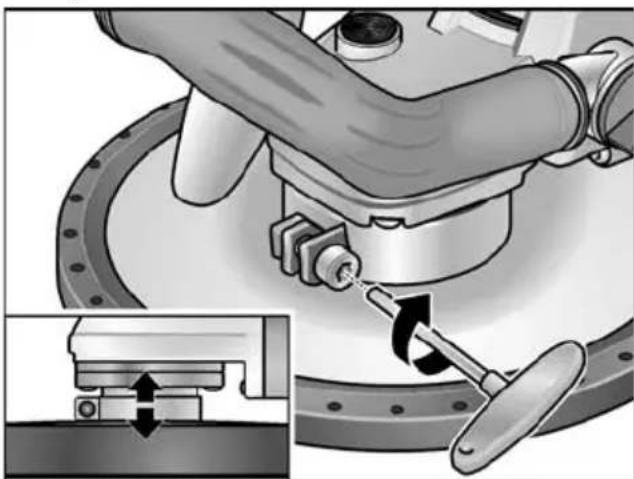

Prestavenie ochranného krytu
UPOZORNENIE
Gumovy odsavaci kruzok by mal prechnievat' cca
0-1 mm gez brusny tanier. Na kompenzaciu opotrebenia diamantoveho brusneho taniera je mozné ochranny kryt vystkovo prestavit.
Povol'te skrutkovy spoj na ochrannom kryte.
Nastavte ochranny kryt na požadovanú výšku.
Skrutkovy spoj pavne utiahnite.
Zapnutie a vypnutie elektrického náradia
Použitie odsávacieho zariadenia
UPOZORNENIE
Odporuca sa pouzitie špecialneho vysávač triedy M firmy FLEX.
Ved'te odsavaciu hadicu cz drziak hadice a pripevnite ju na pripojovacie hrdlo ochranného krytu.
Pripojte odsavaciu hadicu na odsavacie zariadenie. Dodrziavajte navod na obsluhu odsavacieho zariadenia! Skontrolujte upevnenie! V priade potreby pouzite vchodny adapter.
UPOZORNENIE
Ak by Vas vysavoac potreboval specialne pripojovace hrdlo (tzn. ine pripojovace hrdlo aka je standardné pripojovace hrdlo 32 mm/ 36 mm, ktoré je v rozsahu dodávky elektrického náradia), spoje sa s Vasim dodávatel'om vysavoča, aby obstaral vchodný adaptor.
Práca s elektrickým náradím
VAROVANIE!
Rotujuci brusny tanier sa nesmie dostat'do
kontaktu s ostrymi vychnievajucimi
predmetmi. Nebezpecenstvo spatného
rázu! Poškodenia brusneho taniera. Pri poškodení alebo silnom opotrebení
brusneho taniera unto tanier
bezpodmienečne vymeće.
POZOR!
Nepoužívajte vodu alebo tekuté Čistace prostriedky.
Vnutorny priesto telesa s motorom pravidene vfyukajte suchym stlaenym vzduchom.
Vycistite ochranny kryt suchym stlaenym vzduchom.
Opravy
Opravy nechajte vykonávat' vyhradne prostrednictvom niedtorej servisnej dielne, autorizovanej vyrobcom.
UPOZORNENIE
Pocas zaručnej doby nepovol'ujte skrutky na telese motora. Pri nedodržani zaniknú zaručné zavázky vyrobcu.
Náhradné diely a prislušenstvo
Ialsie prisluosenstvo, majma vlozené nastroje, si prebere z katalogov vyrobcu.
Vykresy dostavy a zoznamy nahradnych dielov najdete na nasej webovej stranke:
www.flex-tools.com
Podl'a evropskej smernice 2012/19/ES o elektrickych a elektronickych pouzitych spotrebičoch a jej realizácie do národného práva sa musi použité elektrické náradie zbierat' oddelene a dodávat' do ekologickej recyklácie.
UPOZORNENIE
O możnostiach likvidácie sa informujte u Vásho špecializovaného obchodníka!
Záruka
Pri kupe nového náradia poskytujeirma FLEX 2 roky záruku vyrobcu, ktorá začina dátumom predaja na konečného spotrebitel'a. Záruka sa vzt'ahuje len na nedostaty spôsobené chybami materialu a/ lebo na vyrobné chyby, ako aj na nesplnenie zarucenych vastnosti. Pri uplatòvani nároku na záruku prilozte originálny predajný doklad s dátumom predaja. Záručné opravy smú vykonávat
vyhradne dielne alebo servisiné strediská, autorizované firmou FLEX.
Nárok na záruku je oprávné len pri
stanovenom použiti. Zo záruky su vylucné
najmä opotrebenia podmienene
prevadzkou, neodborné použitie, ciastočne
alebo kompletne demontované naradie, ak
oj škody vzniknute pretažením náradia,
používaním neschvalenych, chybnych
alebo nesprávné použivaných vložených
nastrojov.
Škody, spôsobené prostrednictvom náradia na vloženom nastroji event. obrobku, použitie nasilia, následné škody, ktoré boli spôsobené nasprávnou alebo nedostatečnou udřžbou zo strany zákazníka alebo tretej osoby, poskodenia prostrednictvom cudzieho vplyvu alebo cudzimi telesami, napr. pieskom alebo kameòmi, ako aj škody vzniknuté vplyvom nedodržiavania navodu na obsluhu, napr. pripojením na nasprávné siet'ové napatie alebo druh prúdu. Nároky na záruku pre vložené nastroje, event. diely prislušenstva je možné uplatòovat iba vtedy, ak boli používané s náradím, u ktorého sa také použitie predpokláda alebo je schvalené.
Vylucenie zodpovednosti
Vyrobca a jeho zastupca nerucia za skody a usly zisk vplyvom prerušenia obchodnej cinnosti, ktorá bola sposobena vyrobkom alebo eventualne nemožnost'ou jeho použitia.
Vyrobca a jeho zastupca nerucia za skody, ktoré boli sposobene neodbornym pouzitim alebo v spojitosti s vyrobkami inych vyrobcov.
