NAVODILA ZA UPORABO LD 24-6 180 Flex

Upute za uporabu 206

Nositi zašitu za oči!

Nosite štitnike za sluh!

Zbrinjavanje starog alata (pogledajte stranicu 209)

Simboli, ki se uporabljajo v teh
navodilih 211

Za vašo varnost 211

Navodila za uporabo 218

Vzdrzevanje in nega 220

Podatki o odlaganju 221

Garancija 221

Simboli, ki se uporabljajo v teh navodilih

OPOZORILO!

Oznacuje grozeco nevarnost. Ce opozorila ne upostevate, lahko povzrocite smrt ali zelo hude poskodbe.

POZOR!

Oznacuje grozeco nevarnost. Ce opozorila ne upostevate, lahko povzrocite smrt ali zelo hude poskodbe.

i OPOMBA

Oznacuje nasvete o uporabi in pomembne informacionje.

Simboli na elektricnem orodj

Pred vklopom elektricnega orodja preberite navodila za uporabo!

Nositi zašitu za oči!

Nosite štitnike za sluh!

Informacije o odlaganju stare naprave! (oglejte si stran 213)!

Prácu vykonávajte vždy obidvomi rukami!

Oznaka CE

Oznaka UKCA

Za vašo varnost

POZORI

Pred uporabo elektricega orodja preberite naslednje priloge in ravnajte v skladu z njihovo vsebino:

• ta navodila za uporabo,
• splošna varnostna navodila za ravnanje z elektrčnimi orodji, ki so vam na voljo v prilozemem dokumentu (st. dokumenta: 315.915),
• trenutno veljavna pravila na mestu uporabe in predpise o preprecevanju nesreč.

Elektricno orodje je zasnovano v skladu s tehnicni standardi in veljavnimi predpis i za tehnicno varnost. Kjub temu lahko pride pri njegovi uporabi do nevarnosti zaŽiviljenje in telo uporabnika ali tretjih oseb in do skode na orodju oz. do druge materialne skode.

Elektricno orodje je dovoljeno uporabljati le

• v predvidene namene in
• v brezhibnem stanju.

Napake, ki ogrozijo varnost, je treba nemudoma odpraviti.

Predvidena uporaba

Brusilnik za beton LD 24-6 180 je namenjen

• professionali uporabi v industrij in obrti,
• suhemu brusenju in glajenju betona, ometa, estriha, pescena, smota in asfalta,
  brusenju barvanih povrsin in ostankov lepila na betonu ali estrihu,
• uporabi z diamantnimi nastavki, ki jih FLEX ponuja za to orodje in so primerni za stevilo vrtljajev vsaj 9.000 vrt/min.

Uporaba rezalnih plošć, plošć za kosmačenje, lamelnih brusilnih plošć inŽičnih krtac ni dovoljena.

Pri uporabi brusilnika za beton LD 24-6 180 je treba priklopiti sesalnik za prah razreda M.

Varnostna navodila

POZOR!

Preberite vsa varnostna navodila in napotke. Pri neupostevanju varostnih navodil in napotkov lahko nastanejo tak sne posledice, kot so elektrichi udar, pozar ali tezke telesne poskodbe. Varnostna navodila si spravite za uporabo v prihodnosti.

To orodje je treba uporabljati kot brusilnik. Upoštevajte vsa opozorila, navodila, silkovne prikaze in podatke, kiste jih prejeli skupaj z elektrčnim orodjem.

Zaradi nespostovanja spodaj navenenih navodil lahko pride do elektricnega udara, požara in/ali težkih telesnih poskodb.

To elektricno orodje ni primerno za bru- Senje z brusnim papirjem, delo z zičnimi šctkami in poliranje in za brušenje.

Vrste uporabe, za katere elektricno orodjeni predvideno, lahko ogrozijo Va so varnost in povzrocijo telesne poškodbe.

Ne uporabljajte pripomockov, ki jih posebej za to orodje ni izdelal in priporočil proizvajalec orodja.

Čeprav je pripomoček mogoče priključiti na vase elektricno orodje, ta ni nujno tudi varen.

Nazivna hitrost pripomocka mora biti vsaj enaka najvecji hitrosti, ki je označena na elektricnem orodju.

Pripomocki, ki se vrtijo z večjo hitrostjo od nazivne hitrosti, se lahko zlomijo ali razpadejo.

Zunanji premer in debelina vasega pripomocka morata biti v predvidenem območju zmogljivosti vasega elektricnega orodja.

Prevelikh ali premajhnih pripomočkov ni mogоće primerno zašcititi ali upravljati. Navojni nosilci pripomočkov morajo ustrezati navojem na vretenu brusilnika. Pripomočki, ki ne ustrezajo vpenjalnemu držalu elektricega orodja, so neuravnoteženi, se prevečtresejo in lahko povzroćijo izgubo nadzora.

Ne uporabljaje poskodovanih
nastavkov. Pred vsako uporabo
preverite nastavke glede kruşenja in
razpok, brusilne krožnike glede razpok
ali močne obrabe. Če elektrčno orodje
ali nastavek pade na tla, preverite, ali so
nastale poskodbe, ali pa uporabite drug
nastavek. Ko nastavek preverite in ga
želite še naprej uporabljati, ostanite vi in
druge osebe zunaj ravnine vrtečega se
nastavka in orodje eno minuto pustite
delovati z visokim številom obratov.
Poskodovana vsadna orodja se največkrat
zlomijo med tem preizkusnim Časom.

Uporabljaje osebno zašcitno opremo. Ovisno od vrste uporabe si nataknite zašcitno masko cz cel obraz, zašcitno za oci ali zašcitna očala. Če je potrebno, nosite zašcitno masko proti prahu, zašcitne glusnike, zašcitne rokavice ali specialni predpasnik, ki Vas bo zavaroval pred manjsimi delci materiala, ki nestajajo pri brusenju. Oci je treba zavarovati pred tujki, ki nestajajo pri razlicnih vrstah uporabe naprave in letijo naokrog. Zašcitna maska proti prahu ali dihalna maska morata filtrirati prah, ki nestaja pri uporabi. Predolgo izpostavljanje glasnemu hrupu ima lahko za posledico izgubo sluha.

Pazite, da bodo druge osebe varno oddaljene od Vašega delovnega območja. Vsak, ki stopi na delovno območje, mora nositi osebno zašcitno opremo.

Odlomljeni delci obdelovanca ali zlomljena
vsadna orodja lahko odletijo stran in
povzročijo telesne poškodbe, tudi izven
neposrednega delovnega območja.

• Ce izvajate dela, pri katerih lahko vstavno orodje pride v stik s skritimi omreznimi napeljavami ali z lastnim omreznim kablom, smete napravo držati le na izoliranem ročaju.

Stik z napeljavo, ki je pod napetostjo, lahko povzroci, da so tudi kovinski deli naprave pod napetostjo, kar lahko povzroci elektricni udar.

V primeru, da izgubite nadzor nad orodjem, lahko orodje prereze kabel ali se zanj zatakne in vam roko lahko potegne v vrteci pripomocek.

■ Nikoli ne odložite elektrčnega orodja, preden se popolnama ustavi.

Vrteci se pripomoček se lahko zatakne za povrsino in povzroči, da elektricno orodje uide izpod vašega nadzora.

Ne vklapljaje elektricnega orodja, kadar ga nosite ob boku.

Vrteci pripomocek se lahko nenamerno zatakne za vaša oblačila, kar ga potegne proti vašemu telesu.

Redno cistite zračnike elektricnega orodja.

Ventilator motorja sesa prah v ohišje.
Prekomerna količina nabranega
kovinskega prahu lahko povzroči
elektrčni udar.

Ne upravlajte elektricnega orodja v blizini vnetljivih materialov.

Ne uporabljaje pripomockov, za katere so potrebna tekoça hladilna sredstva.

Z uporabo vode ali drugega tekocega hladilnegaa sredstva lahko povzrocite elektrci udar, ki lahko povzroci tud smrt.

Posebna varnostna navodila za brušenje

■ Uporabljaje izključno brusilna telesa, odobrena za vaše elektricno orodje, in zašcitniPokrov, predviden za tabrusilna telesa.

Brusilni teles, ki niso predvidena za uporabo z vašim elektricnim orodjem, ni možno dovolj zašcititi in so zato nevarna.

ZašcitniPokrov je treba namestiti varno na elektricno orodje tak, da se doseze najvecja mozna raven varnosti, tj. da je cim manjsi del brusilnega nastavka odprto usmerjen proti uporabniku.

ZašcitniPokrov uporabnika šciti pred odlomljenimi deli in nenamernim stikom z brusilnim nastavkom.

■ Brusilna telesa uporabljajeismo za predvidene namene.

Na primer: nikoli ne brusite s stransko povrsino diamantnegabrusilnegakroznika.

Diamantni brasilni krozniki so namenjeni odstranjevanju materiala s spodnjo stranjo brasilnegra kroznika. Stranski pritiski na ta brasilna telesa jih laho zlomijo.

Uporabljaje samo neposkodovane vpenjalne prirobnice prave velikosti in oblike za izbrani nastavek.

Primerne prirobnice podpirajo nastavke in s tem zmanjsajo nevarnost zloma.

Ne uporabljajteOCRabljenih nastavkov vecjih orodij.

Nastavki za vecja orodja niso zasnovani za visja stevila vrtljajev manjsih orodij in se lahko zlomijo.

Odkok in podobna opozorila

Povratni udarec je nenadna reakcija, ki nastane zaradi zagozdenja ali blokiranja vrtecega se vsadnega orodja, na primer brusilnega koluta, brusilnega kroznika, zične šcetke in podobnega. Zagozdenje ali blokiranje ima za posledico takojsnjo ustavitev vrtecega se vsadnega orodja. Nekontrolirano elektricno orodje se zaradi tega pospešeno premakne v smer, ki je nasprotna smeri vrtenja vsadnega orodja.

Ce se na primer brusilni kolut zatakne ali zablokira v obdelovancu, se lahko rob brusilnega koluta, ki je potopljen v obdelovanec, zaplete vanj in brusilni kolut se odlomi ali povzroci povratni udarec.

Brusilni kolut se nato premakne proti uporabniku ali proč od njega, odvisno od smeri vrtenja brusilnega koluta na mestu blokiranja. Blokirni koluti se lahko pri tem tudi zlomijo.

Povratni udarec je posledica napacne ali pomanjkljive uporabe elektricnega orodja. Preprecite ga lahko z ustreznimi previdnostnimi ukrepi. Navedeni so v nadaljevanju besedila.

Trdno držite elektricno orodje in se postavite tako, da lahko z rokami in telesom obvladate silo odkoka. Za učinkovit nadzor nad odkokom ali sunkom med zagonom vedno uporabljaje dodatni ročaj, če ga ima orodje.

Upravljavec lahko nadzoruje sunek ali silo oskoka,Če izvede ustrezne varnostne ukrepe.

■ Nikoli ne postavlajte svoje dlani v blizino vrtečega pripomocka. Pripomocek lahko odskovi na vašo dlan.

Ne postavljaje se v območje, kamor se lahko orodje premakne v primerus odkoka.

Elektricno orodje bo ob odkoku odletelo v nasprotno smer gibanja polirne naprave na tocki stiska.

Posebej previdni dobite pri obdelovanju kotov, ostrih robov ipd. Pazite, da orodje ne poskakuje ali se zatakne.

Koti, ostri robovi ali poskakovanje pogosto povzrocijo zatikanje vrtecega pripomocka in izgubo nadzora ali odkok. To lahko povzroci izgubo nadzora ali odkok.

Ne pritrjujte lesoreznega rezila z verigo ali zobate rezalne plošće.

Taksna rezila pogosto povzrocajo odkok in izgubo nadzora.

Dodatna varnostna navodila

Uporabljaje izključno podaljske, ki so primerni za uporabo na prostem.
Odsvetujemo bruşenje barv, ki vsebujejo svinec. Za odstranjevanje barv, ki vsebujejo svinec, nj poskrbi strokovno osebje.
Ne obdelujte materialov, pri katerih se lahko sprošcajo zdravju škodljive snovi (npr. azbest). Poskrbite za varnostne ukrepe,Če se lahko sprošca zdravju škodljiv,gorljiv ali eksploziven prah.

Nosite protiprašno masko. Uporabljajte naprave za odsesavanje.

MATERIALNAŠKODA!

Omrežna napetost mora ustrezati podat-kom o dopustni napetosti na tipski ploščici.

Hrup in tresljaji

Vrednosti hrupa in tresljajev so izmerjene v skladu s standardom EN 62841.

S stopnjo A ocenjen nivo hrupa orodja obicajno znaša:

Zvočni tlak: 96 dB(A);
Raven zvočne moči: 104 dB(A);
Negotovost: K = 3 dB.

Skupna vrednost tresljajev (pri brusenju betonskih povrsin):

Vrednost emisij: ah = 6,7 m/s
- Negotovost: K = 1,5 m/s

POZOR!

Navedene meritve veljajo za nova elektricna orodja. Vsakodnevna uporaba povzroci. da se vrednosti hrupa in tresljajev spremenijo.

i OPOMBA

Raven emisij tresljajev na tem lista z informacijami je bila izmerjena v skladu s standardiziranim preizkusom, podanim v standardu EN 62841, in ga je mogoce uporabljati zaprimerjavo enega orodja z drugim. Uporabljati ga je mogoce za predhodno oceno izpostavljenosti. Navedena raven emisij tresljajev predstavlja glavni names uporabe orodja.

Če orodje uporabljate v druge namene,
z drugimi pripomočki ali ga slabo vzdřujecte,
se lahko emisije tresljajev razlikujujo. To
lahko močno poveča raven izpostavljenosti
v celotnem obdobju uporabe.

Če orodje uporabljate v druge namene, z drugimi pripomočki ali ga slabo vzdřujete, se lahko emisije tresljajev razlikujujo. To lahko močno zniža raven izpostavljenosti v celotnem obdobju uporabe.

Upostevajte tudi druge varnostne ukrepe za zašcito uporabnika pred učinki tresljajev, na primer: vzdřevanje orodja in pripomočkov, uporaba s toplimi rokami in organizacijs delovnih vorcev.

POZOR!

Pri ravni zvočnega tlaka nad 85 dB(A) uporabljaje zašcit o za ušesa.

Tehnicne specifikacije

Vrsta orodja L.D 24-6 180
Izdelek Brusilnik za beton
Omrežna napetost V/Hz 230/50
Nazivna moč W 2.400
Delovna moč W 1.440
Število vrtlajev vrt/min 6.500
Vpenjalo M14
Maks. premer plošće mm 180
Razred zaščite /II
Teža kg 6,6

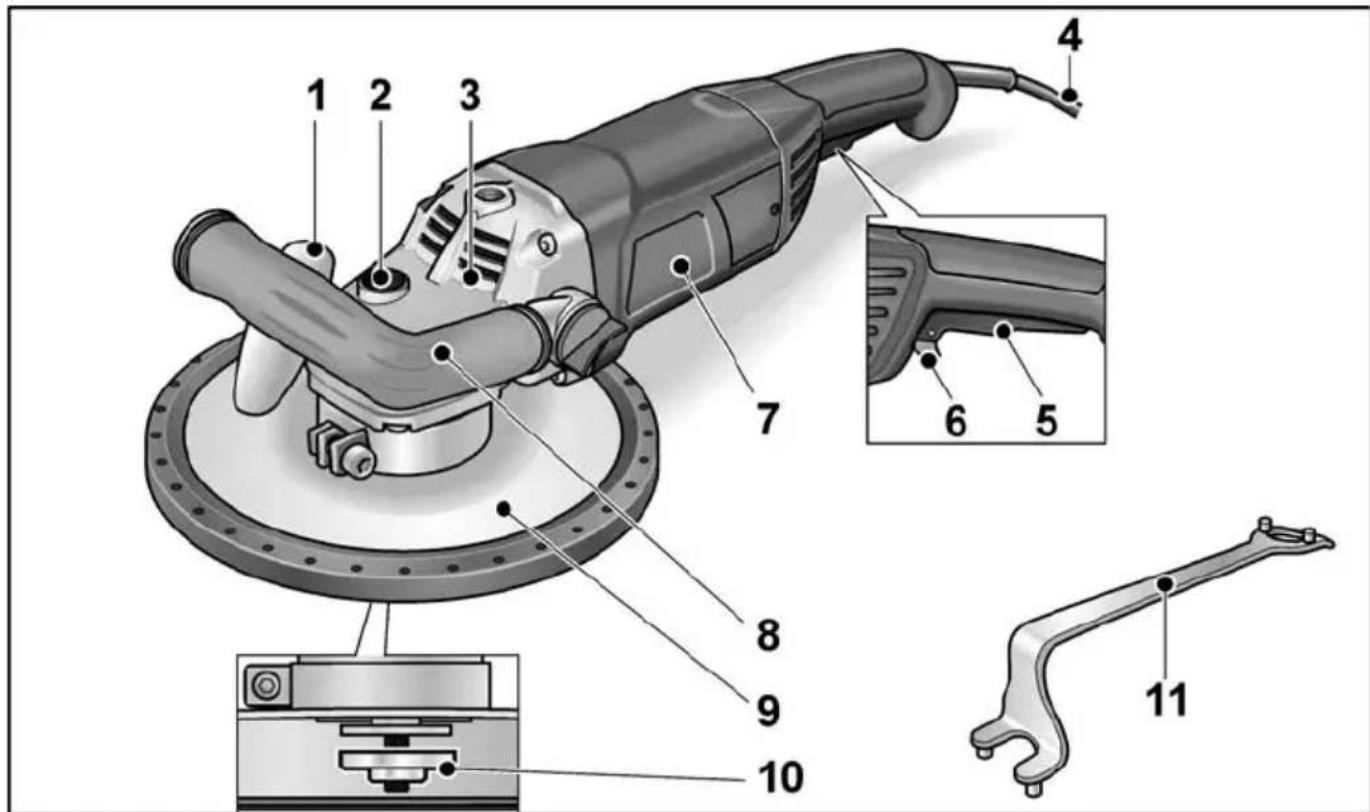

Pregled

1 Priključni nastavek za odsesavanje
2 Blokada vretena
Za blokiranje vretena pri menjavi
nastavka.
3 Glava gonila Z izhodom zraka in puscico za smer vrtenja.
4 Prikljuci kabel 4,0 m z vticem
5 Stikalo za vklop in izklop
6 Zapora vklopa/gumb za zaklepanje Prepreci nezelen vklop orodja in blokira stikalo (5), tako da je orodje v načinu stalega obratovanja.

7 Tipska ploščica*
8 Nastavljiv ročaj
9 ZašcitniPokrov z gumijastim obročem za odsesavanje
10 Vpenjalna matica
11 Zadrževalni ključ

• ni prikazano

Navodila za uporabo

OPOZORILO!

Pred vsemi deli na elektricnem orodju izvlecite vtic iz vticnice.

POZOR!

Dejanska omrežna napetost in podana napetost na tipski plošcici morata biti enaki.

Pred vklopom elektricnega orodja

■ Elektricno orodje in pribor odstranite iz embalaze in preverite, ali je posiljka popolna in neposkodovana.

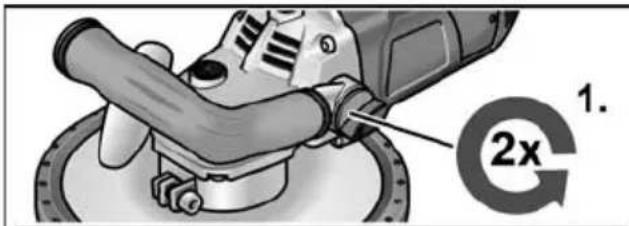

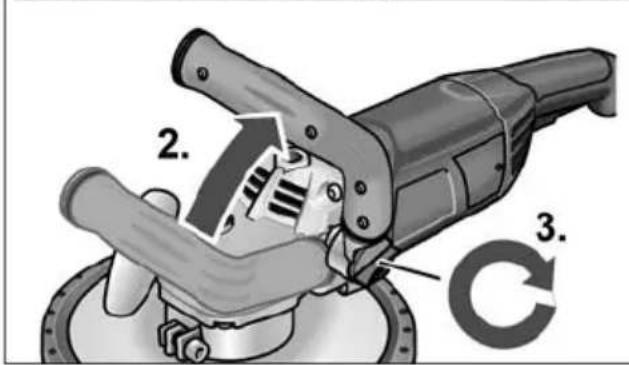

Nastavitev ročaja

1. Vrtljivi gumb za nastavitev ročaja odvjte za priblžno 2 obrata v levo.
2. Ročaj pomaknite v Želeni položaj (koraki po 15^ ). Prepričajte se, da se pravilno zaskovi!
3. Vrtljivi gumb za nastavitev ročaja zategnite v desno.

OPOMBA

Po potrebji je mogoce rocaj prestaviti na drugo stran elektricnega orodja.

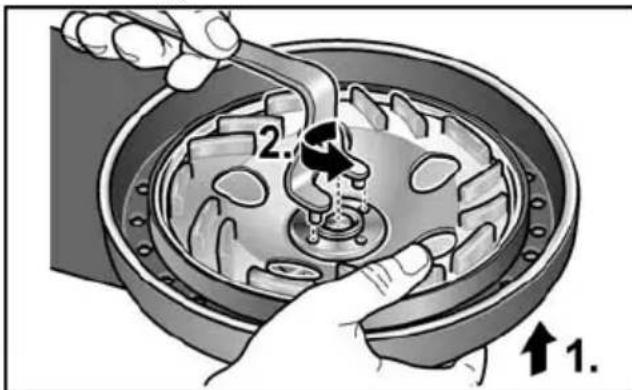

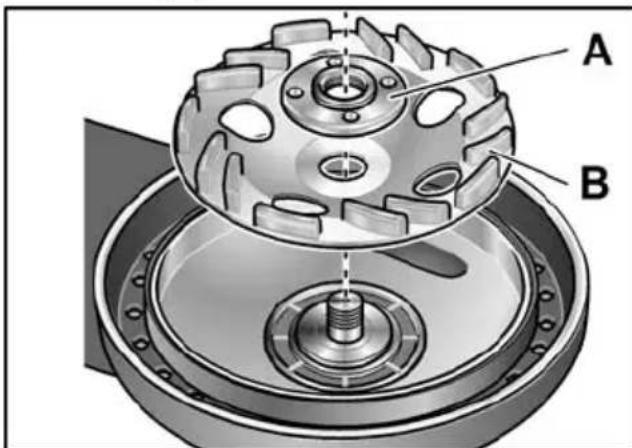

Vstavljanje in zamenjava brusilnegasredstva

■ Pritisnite in držite zaporo vretena (1.).
Z zadrževalnim ključem zavrtite vpenjalno matico v levo in jo smemite zvretena (2.).
- Pravilno namestite diamantni brusilni krožnik (A).

Vpenjalno matico (B) privijte na vreteno tak, da bo podaljsek matice obrjen navzgor.
Pritisnite in držite zaporo vretena.
Vpenjalno matico zategnite z zadrzevalnim kljucem.

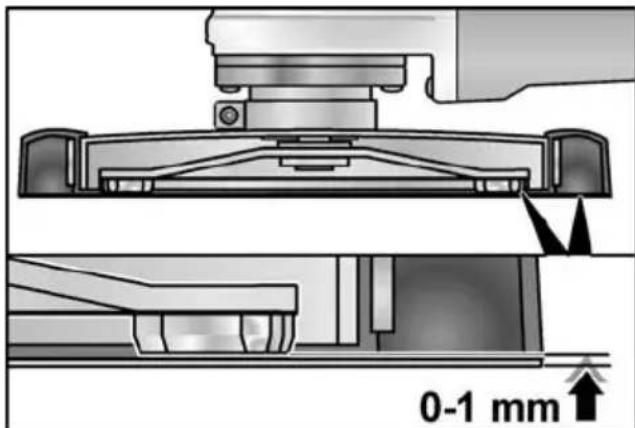

Bodite pozorni na položaj zašcitnegaPokrova:

Gumijasti obroč za odsesavanje mora štrleti pribl. 0-1 mm.cz brusilni krožnik. Po potrebi popravite (glejte „Prilagoditev zašcitnegaPokrova").

Vstavite vtic y vticnico.
Vklopite elektricno orodje (ne da se zaskovi) in ga pustite delovati prbl. 30 sekund. Preverite, ali prihaja do neuravnotezenosti in tresliajev.
Izklopite elektricno orodie.

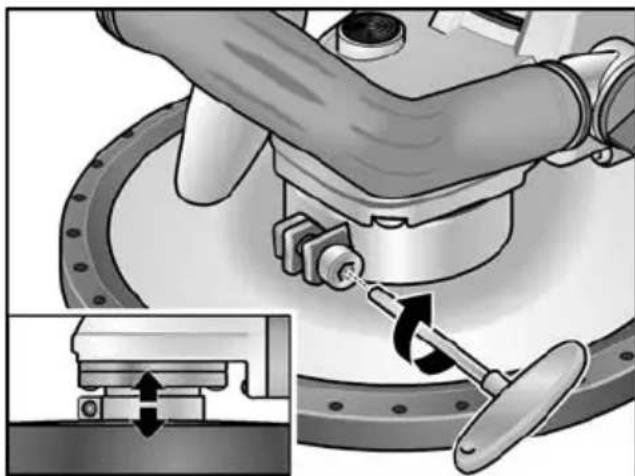

Prilagoditev zašcitnegaPokrova

i HINWEIS!

Gumijasti obroč za odsesavanje mora štrleti pribl. 0-1 mm Čez brusilni krožnik. a izenačitev obrabe diamantnega brusilnega krožnika je mogoće zašcitniPokrov nastaviti po visini.
Sprostite vijačno zvezo na zašcitnemPokrovu.

■ ZašcitniPokrov nastavite naŽeleno visino.
Privijte vijačno zvezo.

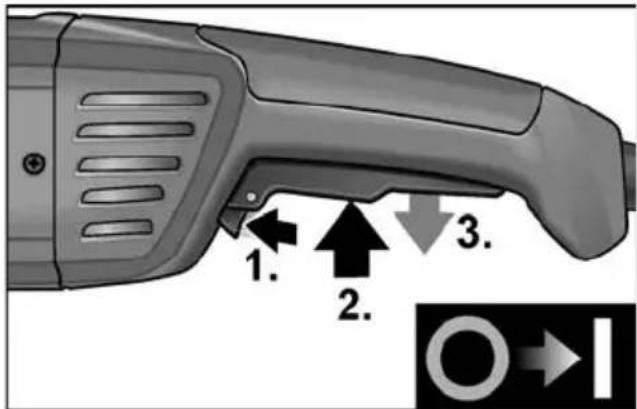

Vklop in izklop orodja Kratko delovanje brez uporabe prekucmega stikala

1. Pritisnite blokado vklopa in jo držite pritisnjeno.
2. Pritisnite na stikalo.
3. Za izklop izpustite stikalo.

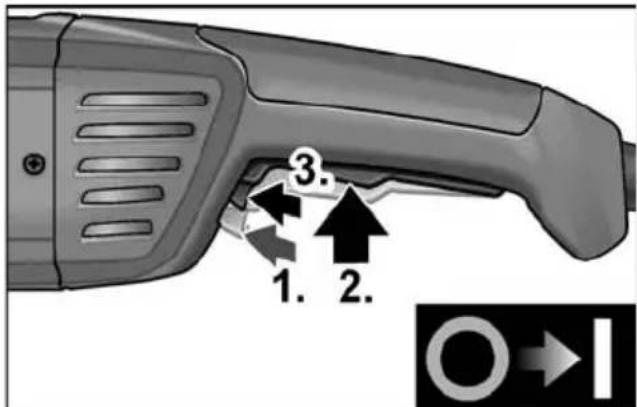

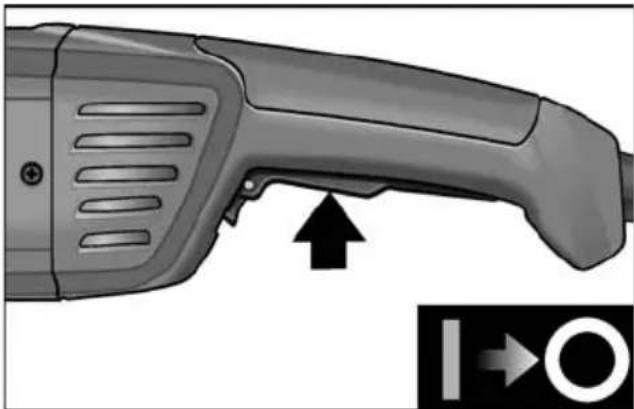

Neprekinjeno delovanje z uporabo prekucmega stikala

1. Pritisnite blokado vklopa in jo držite pritisnjeno.
2. Pritisnite stikalo in ga drzite.
3. Pritisnite tipko za blokado.

1. Za izklop stikalo na katko pritisnite in gnato izpustite.

Uporaba problema za sesanje

i OPOMBA Priporočamo uporabo sesalnika za prah FLEX razreda M.

Sesalno cev vstavite skozi držalo za cev in jo pritrdite na nastavek zašcitnegaPokrova.
Cev za odsesavanje prikljucite na odsesovalni system. Upostevajte navodila za uporabo odsesovalnega systemd! Preverite, ali je cev dobro pritrjena! Po potrebi uporabite ustrezen adapter.

OPOMBA

Ce boste za svoj sesalnik potrebovali poseben nastavek (tj. nastavek, ki serazlikuje od prilozenega 32/36-milimetreskega standardnega nastavka), stopite v stik s svojim dobaviteljem sesalnikov, pri katerem boste prejeliprimeren adapter.

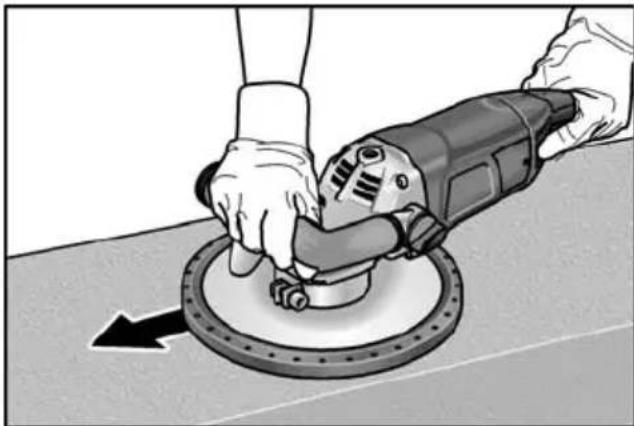

Delo z elektricnim orodjem

POZOR!

Vrteci se brusilni kroznik ne sme priti v stik
z ostrimi štrlecimi predmeti. Nevarnost
povratnega udarca! Poškodbe brusilnega
kroznika. Če je brusilni kroznik poškodovan
ali močno obrabljen, ga nujno zamenjaje.

POZOR!

Elektricno orodje vedno trdno drzite z obema rokama!

1. Pritrdite brasilno sredstvo.
2. Prikljucite sesalnik.

3. Vtaknite vtic v vticnico.

4. Vklopite sesalnik.

5. Vklopite orodje.
6. Brusilnik za beton namestite na delovno povrsino. Krtacni venec oz. gumijasti obroc za odsesavanje se mora nalegati na delovno povrsino.

1. Povečajte silo, da brusilni krožnik pride v stik z delovno povrsino. Ob tem brusilnik za beton pomikajte s prekrivajočimi se gibi.

Gumijasti obroč za odsesavanje

Ce se gumijasti obroč za odsesavanje poskoduje ali kaže znake prekomerne obrabe, ga morate zamenjati.

Na voljo je v vseh servisnih centrih FLEX pod katalosko stevilko 258.626.

Vzdrževanje in nega

POZOR!

Pred vsemi deli na elektricnem orodju izvlecite vtic iz vtichnice.

Čiščenje

POZOR!

Ne uporabljaje vode ali tekocih cistilnih sredstev.

S suhim stisnjenim zrakom redno izpihujte notranjost ohijsa in motorja.
ZascitniPokrov in pomicni robni segment cistite s stisjenim zrakom.

Popravila

Popravila lahko izvedeismo pooblascena servisni center za stranke.

OPOMBA

Med garancijsko dobo ne odstranjujte vijakov z ohisja motorja. V primeru neupostevanja prenehajo veljati garancijske obveznosti proizvajalca.

Nadomestni deli in pripomočki

Za druge pripomočke, zlasti orodja in polirne pripomočke, glejte katalogge proizvajalca.

Eksplozijski risbo insezname nadomestnih delov najdete na naši splletni strani:

www.flex-tools.com

Podatki o odlaganju

POZORI!

Pri odvečnih elektrčnih orodjih odstranite napajalni kabel, da:bodo uporabna.

Samo za drzave EU

Elektricnih orodij ne odstranite med gospodinjske oypadke!

V skladu z Direktivo 2012/19/EU o odpadni elektrichi in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena elektrica orodja zbrati loceno in reciklirati na okolju prijazen nacin.

OPOMBA

Glede moznosti odstranjevanja se obrnite na pooblascenerga prodajalca!

Garancija

Ob nakupu nove naprave FLEX nudi 2-letno garancijo proizvajalca, ki začne veljati z dnem prodaje naprave končnemu uporabniku. Garancija velja le za napake, povzročene zaradi napak v materialu ali proizvodnih napak ter zaradi neizpolnjevanja zajamčenihlastnosti. Za uveljavlanje garancijskega zahtevka je treba priloziti originalno potrdilo o nakupu z datumom prodaje. Popravila v okviru garancije lahko izvajajo samo pooblasčene delavnice ali servisi FLEX.

Garancijo je mogoce uveljavljati le, ce se izdelek uporablja v skladu z namenom. Iz garancije so izkligeni zlasti obraba zaradi obratovanja, nenamenska uporaba, delno ali v celoti razstavljene naprave ter škoda zaradi preobremitve naprave in uporabe neodobrenih, okvarjenih ali napačno uporabljenih nastavkov.

Škoda, ki jo naprava povzroci na nastavku ali obdelovancu, uporaba sile, posledicna škoda, nastala zaradi nestrokovnega ali nezastosnega vzdhrževanja s strani stranke ali tretje osebe, poškodbe zaradi zunanjih vplivov ali tujkov, npr. peska ali kamenčkov, ter škoda zaradi neupostevanja navodil za uporabo, npr. priklop na napačno omrežno napetost ali vrsto toka. Garancijo je mogoće uveljavljati za nastavke ali pribor le, ce se uporabljazo z napravami, za katere je takšna uporaba predvidena ali dovoljena.

Izjava o omejitvi odgovornosti

Proizvajalec in njegov zastopnik nista odgovorna za kakrsno koli skodo in izgubodobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nemogoce uporabe izdelka.

Proizvajalec in njegov zastopnik nista odgovorna za kakrsno koli skodo,ki je nestala zaradi neprvilne uporabe elektricnega orodja ali njegov uporabe z izdelki drugih proizvajalcev.

Cuprins

Kot proizvajalec na lstno odgovornost izjavljamo, da so spodaj navedeni izdelki¹ z ustreznimi oznakami tipa izdelka² ter kataloskimi in serijskimi stevlikami³ skladni z vsemiustreznimi predpisi in direktivam⁴, navedeni mi v nadaljevanju, ter da so bili uporabljeni naslednjii harmonizirani standardi⁵. Odgovorna oseba za tehnici no dokumentacion:

ro Conformitatea C
