BRUKSANVISNING LD 24-6 180 Flex

Henvisninger om avskaffing av gammelt apparat (se side 106)!

Arbeid alltid med begge hender!

CE-merket

UKCA-merket

En slick konvertering kan före til tap av kontroll og forårsake alvorlig personskade.

For eksempel: Du ma aldri slime med sideflaten av en diamant slipetallerken.

7 Typeskilt
8 Händtak, kan innstilles
9 Beskyttelshette med avsugingsring av gummi
10 Spennmutter
11 Stoppenokkel

• nikke framstilt

Bruksanvisning

ADVARSEL!

För alle arbeider med elektroverktøy ma stöpselet trekkes ut.

FORSIKTIG!

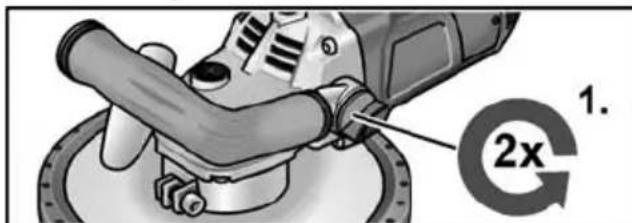

Innstilling av händtak

För alle arbeider med elektronverktøy ma stöpselet trekkes ut.

Rengjoring

ADVARSEL!

Teckenförklaring 107

För din sakerhet 107

Buller och vibration 110

Tekniska data 111

Oversikt 112

Bruksanvisning 113

Underhäll 115

Skrotning och avfallschantering 116

Garanti 116

Teckenförklaring

WARNING!

Varnar for en omedelbart hotande fara! Risk for liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Om varningen ej beaktas kan personeller sakskador uppsta.

OBS

Hanvisar till tips och viktig information.

Tecken på maskinen

Läs noggrantigenom
bruksanvisningen für att minskarisken für skador!

Använd skyddsglasögon!

Använd hörskyydd!

Avfallshantering (skrotting) (se sida 116)!

Arbeta alltid med bada handerna!

CE-markning

UKCA-märkning

För din sakerhet

WARNING!

Läs innan elvertyget tas i bruk noggrant
igenom och följ

• foreliggande bruksanvisning,
• "Allmanna sakerhetsanvisningar" for elverktyg i det bifogade häftet (nr 315.915),
• gällande arbetarskyddsbestämmelser.

Detta elverktyg ar konstruerat enligt modern teknik och vedertagna sakerhetstekniska regler. Trots det kan fara for liv och lem liksom for maskinen aller andra foremal uppsta. Elverktyget far endast anvandas -for avsett andamal,

• i tekniskt felfritt tillstand.
  Störningar som kan paverka sakerheten maste omgaende atgardas.

Avsedd användning

Betongslipmaskinen LD 24-6 180 Å avsedd

• for använding inom industri och hantverk,
• for torr slipning och glättning av belong, puts, golvmassa, sandsten, chamotte och asfalt,
• För avslipning av farg och limrester på betong eller golvmassa,
• für insats med diamantverktyg som FLEX erbjuder forenna maskin och som ar godkanda forett varvital pa minst 6.500 r/ m.

Använding av kap-, skrubb- och lamellslipskivor eller tradborstar ar ej tillåtet.

Vid användning av detongslipmaskinen LD 24-6 180 ske en dammsug av typ M anslutas.

Läs noggrant igenom alla sakerhetsanvisningarna. Ej beaktade sakerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåraskador. Förvara alla sakerhetsanvisningar och övriga anvisningar for framtida bruk.

Detta elverktyg ar avsett for användning som slipmaskin. Beakta alla sakerhetsanvisningar, anvisningar, Bilder och data som erhälls med maskinen. Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppsta.
- Detta elverktyg År ej lämpligt För slipning med sandpapper, arbete med tradborste, polering och kapning. Ej avsedd användning av elverktyget kan leda till skador.
- Omvandla inte detta elverktyg sa att det fungerar på ett satt som inte ar specifikt konstruerat och specificerat av verktygstillverkaren. Om bara en hand anvands kan det resultera i att kontrollen tappas, vilket kan resultera i allvarliga personskador.
Använd aldrig tillbehör som inte av tillverkaren rekommenderats for detta elverktyg. Barafor attett tillbehörkan monteras påelverktygetgaranterasingen saker användning.
Det använda tillbehörets tillatna varvtaå maxte vara minst sö Högt som elmaskinens angivna max varvta. Tillbehör som roterar snabbare an tillåtet, kan gå sönder och flyga omkring.
Det anvanda verktygets ytterdiameter och tjocklek maste motsvara elverktygets angivna matt. Felaktigt uppmatta verktyg kan inte skarmas eller kontrolleras tillrackligt.
Mätten på tillbehörsmonteringen måste passa mätten på monteringshårdvaran på elverktyget.

Tillbehör som inte matchar monteringen påHardvaran for elverktygetkommen att koras obalanserat, vibrerar overdrivet mycket och gora att kontrollen Öloras.

■ Använd aldrig defekta verktyg. Kontrollera verktygen före varje användning rörande kanturslag och sprickor och sliptallrikarna rörande sprickor, slitage eller stark nitning. Kontrollera att elverktyget aller verktyget ej tagit skada om det fallit ner eller användett oskadat verktyg. När verktyget kontROLLERats och monterats, maste du hälla dig och andra personerutanfor det roterande verktygets plan och lata maskinen gæ en minut med högsta hastighet. Defekta verktyg bryts oftast redan underenna testtid.
■ Använd personlig skyddsutrustning. Använd beroende på tillampning ansiktsskydd, ögonskydd aller skyddsglasögon. Använd vid behov dammskydd, hörskelskydd, skyddshandskar aller specialforkläde som skyddar mot fina slip- och materialpartiklar. Ögonen maste skyddas mot kringflygande partiklar, som uppSTAR vid olika tillampningar. Vid användning maste damm-ller andningskyddsmask filtrera uppstaende damm. Om du utsätter dig länge für starkt buller, kan hörseln ta skada.
Se till att andra personer hällertillräckligt avstand till ditt arbetsområde. Alla som betrader arbetsområdet mastebara personlig skyddsutrustning. Delar av arbetsstycket aller avbrutna verktyg kan flyga omkring och fororsaka skador även utanfor det direkta arbetsområdet.
Häll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna natsladden. Kontakt med en strömforande ledning kan även satta metallmaskindelar under spanning och leda till elektriska stötar.
Häll alltid nätsladden på avständ frän roterande verktyg. Om du tappar kontrollen über maskinen, kan nätsladden kapas eller gripas och din hand ell er arm komma i kontakt med det roterande verktyget.

Lagg aldrig ifrän dig maskinen forrän verktyget star helt stilla.

Det roterande verktyget kan komma i kontakt med avlaggningsytan, varigenom du kan tappa kontrollen over maskinen.

Låt aldrig maskin vara igäng nar den börs.

Din klädsel kan genom tillfällig kontakt gripas av det roterande verktyget och verktyget kan borra in sig i din kropp.

■ Rengör maskinens luftöppninger regelbundet.

Motorfläkten suger in dammi huset och en större mängd metalldamm kan Förorsaka elektriska faror.

■ Använd ej maskinen i Narheten av brännbart material.

Gnistor kan tanda dessa material.

Använd aldrig verktyg som kraver kylvatska.

Användning av vatten aller andra kylmedel kan leda till elektriska stötar.

Särskilda sakerhetsanvisningar for slipning

Använd uteslutande fürenna maskin godkända slipverktyg och det für dessa verktyg avsedda sprängskyddet.

Slipverktyg som inte ar avsedda forenna maskin kan inte avskarmas tillrackligt och ar osakra.

Sprängskyddet måste vara sakert monterat på maskinen och söinstallt, att högsta möjliga sakerhet uppnäs, dvs minsta möjliga del av slipverktyget ar riktat öppet mot operatoren.

Sprängskyddet ske skydda operatoren mot avbrutna delar och tillfällig kontakt med slipverktyget.

■ Slipverktygen fär endast användas for dārfor rekommanderatändamål.

Till exempel: Slipa aldrig med en diamant-sliptallriks sidyta. Diamantsliptallrikar ar avsedda for slipning med sliptallrikens undersida. Kraftinverkan fran sidan kan bryta dessa slipverktyg.

Använd alltid oskadade spannflänsar med ratt storlek och form für resp verktyg.

Lampliga flansar stoder verktygen och minskar darmed risken for brott.

■ Använd ej nötta verktyg från större maskiner.

Verktygen for större elektriska maskiner ar inte konstruerade for mindre maskiners hoga varvta lch kan brytas.

Backslag och motvarsandesakerhetsanvisningar

Backslag ar den plotsliga reaktionen nar ett roterande verktyg som slipskiva, silptallrik ell er tradborste hakar fast aller blockeras, vilket leder till att det roterande verktyget stoppas abrupt. Därigenom slungas ett okontrollerat elverktyg bort fran det blockerande stallet i motsatt riktning till verktygets rotationsriktning.

Om t.ex. en slipskiva hakar fast aller blockeras i arbetsstycket, kan slipskivans kant som arbetar i arbetsstycket fastna och därigenom Förorsaka att slipskivan bryts eller att backslag. Slipskivan rör sig daß mot eller frän operatoren beroende på skivans rotationsriktning vid det blockerande stället. Harvid kan slipskivor även brytas.

Ett backslag ar foljden av felaktig användning av elverktyget. Det kan forhindras genom lampliga forsiktighetsatgärder enligt nedanstäende beskrivning.

Häll fast maskinen ordentligt och ställ dig sä, att du kan fänga upp eventuella backslagskrafter. Använd om möjigt alltid stödhandtaget für att ha största möjiga kontroll vid eventuella backslag eller reaktioner vid uppstarten.

Operatoren kan genom lampliga forsiktighetsatgärder behärska backslagsoch reaktionskrafterna.

Häll alltid händerna på avständ fran roterande verktyg.

Verktyget kan vid vid backslag rora sig over handen.

Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett eventuellt backslag.

Bakslaget trycker maskinen i motsatt riktning till slipskivans riktning vid det blockerande stället.

■ Arbeta särskilt fösiktigt i narheten av hörn och vassa kanter. Se till att verktyget ej hoppar tillbaka是从 arbetsstychet eller fastnar.

Det roterande verktyget tenderar till att fastna vid horn och vassa kanter aller om det studsar tillbaka. Detta fororsakar kontrollforlust aller backslag.

■ Använd inte en kedjesåg eller att tandat sagblad.

Sàdana verktyg Förorsakar ofta ett backslag aller att man forlorar kontrollen over maskinen.

Vidare sakerhetsanvisningar

Använd endast für utomhusbruk godkänd förlängningssladd.
Avslipining av blyfarg ar ej lampligt. Blyfarger bor endast avlagsnas av specialist.
Bearbeta ej material som frislapper hälsovådliga ämnen (t.ex. asbest). Vidta skyddsätgärder om hälsovådligt, brännbart ell er explosiv damm kan bildas. Använd dammskyddsmask. Använd suganläggninger.

SAKSKADORI

Nätspänning och spänningsangivelsen pa typskylten maste överensstämma med varandra.

Buller och vibration

Buller- och svängningsvärdena har uppmättsenligt EN 62841.

Maskinens A-uppmatta ljudniva under typiska forhällanden ger foljande varden:

Ljudtrycksniva: 96 dB(A);
Ljudeffektsniva: 104 dB(A);
- Osakerhet: K = 3 dB .

Sammanlagt svängningsvärde (vid slipning av betongytor):

Emissionsvärde: a h = 6,7m^2s -Osäkerhet: K = 1,5m / s

VAR FÖRSIKTIG!

De angivna matvardena galler for nya maskiner. I dagligt bruk andras buller och svängningsvärdena.

OBS

Den ienna bruksanvising angivnasvängningsniv'an ar uppmatt enligt eni EN 62841 standardiserad matmetod och kan anvandas for jämforelse av elverktyg med varandra. Den lämpar sig ocksfor en preliminar uppskattning avsvängningsbelastningen. Den angiva nsvängningsnivan galler for elverktygets huvudsakliga anvandning.

Om elverktyget används För andra ändamål med avvikande insatsverktyg eller bristandeskötsel, kan svängningsniv'an avvika. Detta kan avsevärthöja svängningsbelastningen over hela livslängden.

For en exact bestämning av svängningsbelast- ningen bor även den tid som maskinen ar franslagen eller visserligen År igang men ej arbetar tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen over hela livslängden.

Bestam extra sakerhetsatgärder for anvandarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna halls varma och organiseing av arbetsforloppen.

VAR FÖRSIKTIG!

Använd hörskydd nar ljudtrycksnivan överskrider 85 dB(A).

Tekniska data

Typ		LD 24-6 180
Produkt Betongslipmaskinen
Nätspanning V/Hz 230/50
Märkeffekt W 2.400
Avgiven effekt W 1.440
Varvital rpm 6.500
Verktygshällare M14
Max skivdiameter mm 180
Skyddsolering /II		☐
Vikt kg 6,6

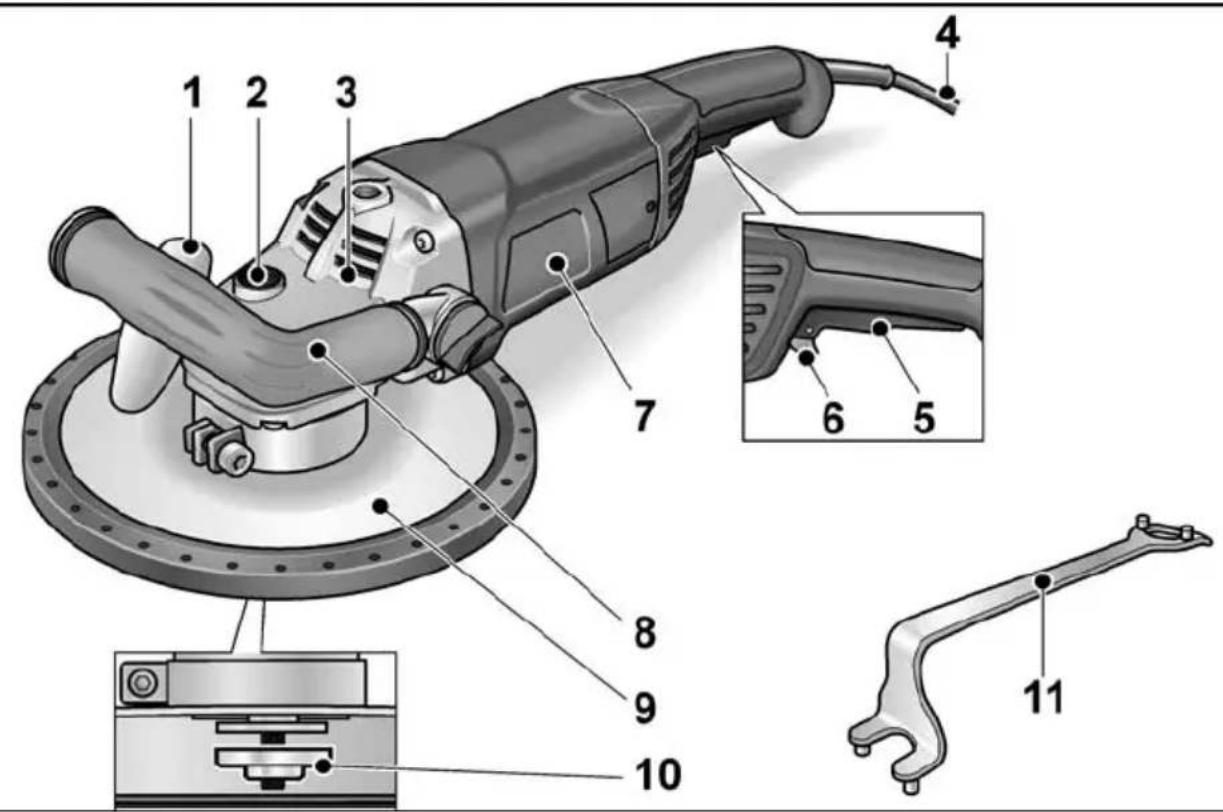

Översikt

1 Anslutning for utsugning
2 Spindellås

for att lasa spindeln vid verktygsbyte.

3 Drevtopp

Med luftöppning och

4 Anslutningsladd 4,0 m med nätkontakt
5 Strömställare
6 Tillkopplingsspparr/Sparrknapp

Förhindrar oavsiktlig start och arreterar

strömbrytaren (5) vid kontinuereg drift.

7 Typskylt*
8 Installbart handtag
9 Skyddshuv med gummisugring
10 Spannmutter
11 Hållnyckel

Bruksanvisning

WARNING!

Dra ut nätkontakten fore alla atgärder pa elverktyget.

VAR FÖRSIKTIG!

Närspanninger och den på typskylen angivna spanninger maste überensstämma.

Före start

• Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen ar fullständig och om transportskador uppstätt.

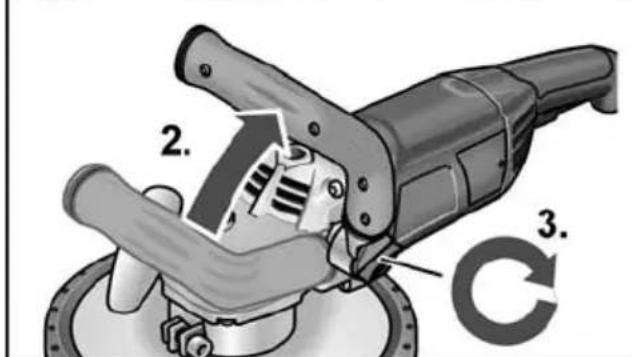

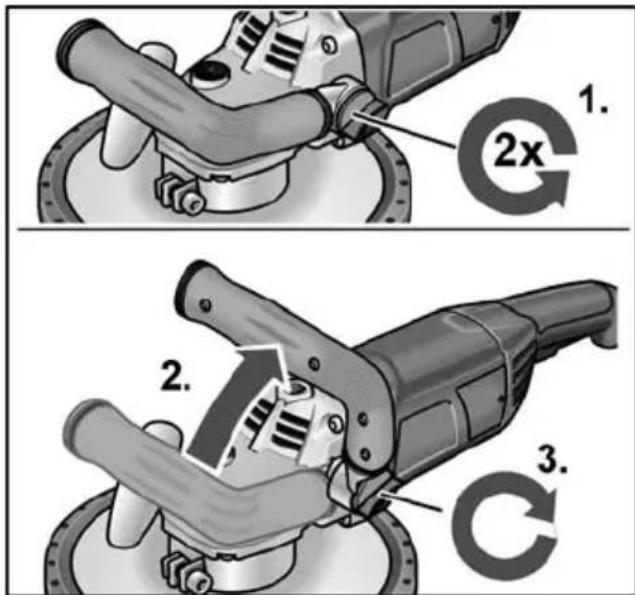

Handtagsinstalling

1. Lossa ratten for handtagsinställning genom att vrida den ca 2 varv moturs.

2. Ställ handtaget i önskat läge (15° delning). Se till att det läsor riktigt!

3. Dra at ratten for handtagsinställning medurs.

OBS

Vid behov kan handtaget även flyttas till elverktygets andra sida.

Användning och byte av slipskivor

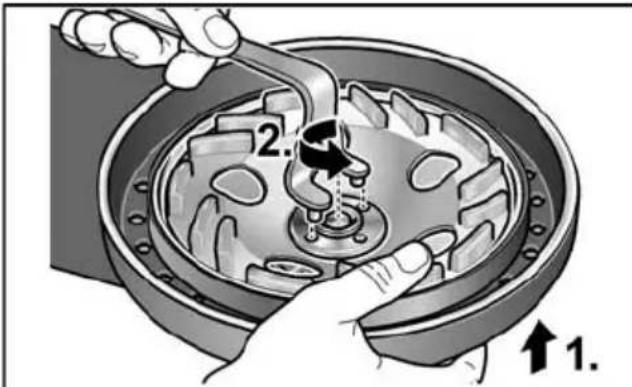

Häll spindelsparren intryckt (1.).
Lossa spannmuttern fran spindeln moturs med hällnyckeln och ta av den (2.).

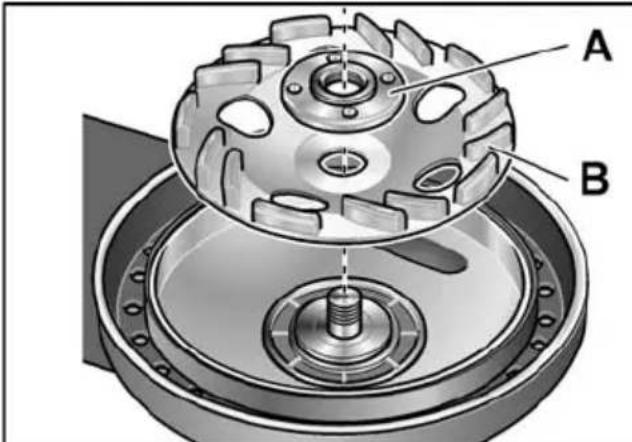

Montera diamantsliptallriken (B) i ratt lage.

Skruva fast spannmuttern (A) på spindeln med flänsen riktad uppat.
Häll spindellåsningen intryckt.
Dra at spannuttern med hallnyckeln.

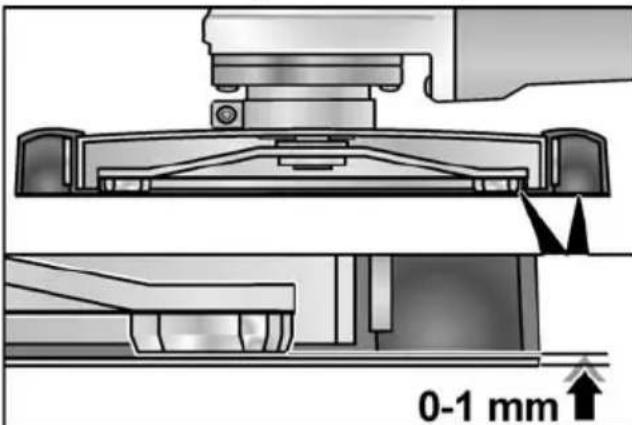

■ Kontrollera skyddshuvens lage:

Gummisugringen ske sticka ut ca 0-1 mm over sloptallriken. Korrigera vid behov (se "Inställning av skyddshuven").

Stick nätkontakten iuttaget.
Starta elverktyget (utan att lata startknappen snappa fast) och lat det gca 30 sekunder. Beakta eventuell obalans och vibration.
Koppla frän elverktyget.

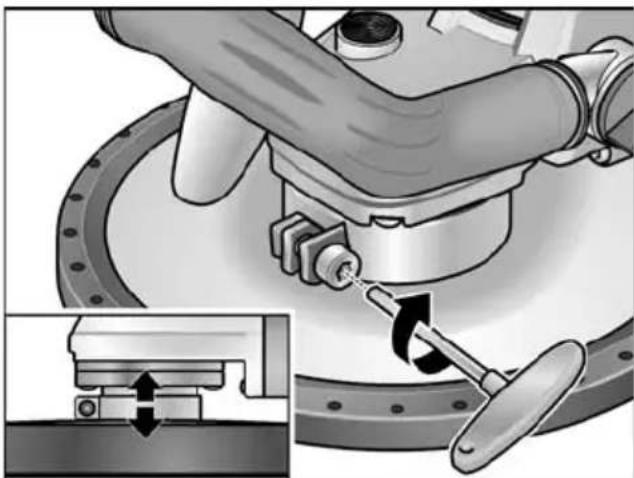

Inställning av skyddshuven

OBS

Gummisugringen ske sticka ut ca 0-1 mm over sloptallriken. For att jämna ut diamantslip-tallrikens slitage kan skyddshuven stallas in i hojd.

Lossa foprskruvningen vid skyddshuven.

Ställ in skyddshuven på önskad Höjd.
Dra at forskruvningen.

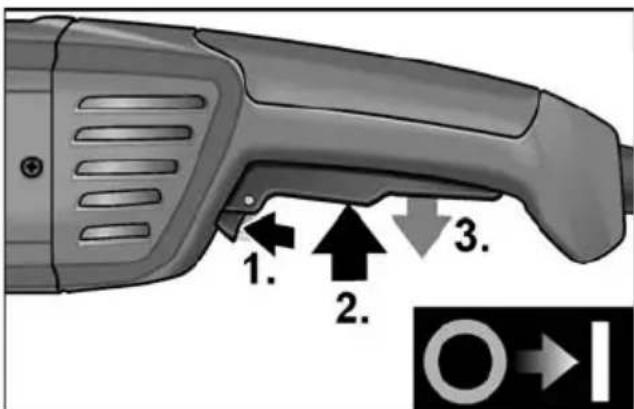

Elverktygets till- och franslagning Kort driftutan sparr

1. Tryck och häll fast tillkopplingssparren.

2. Tryck på strömställare.

3. Slapp strömställaren für att koppla fråmaskinen.

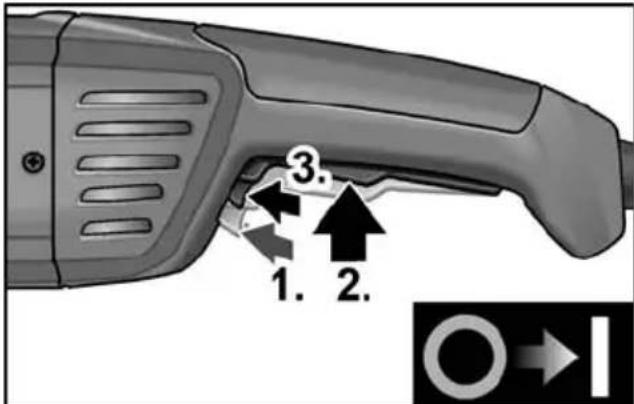

Kontinuerlig drift

1. Tryck och häll fast tillkopplingssparren.
2. Håll omkopplaren intryckt.
3. Tryck pā spärrknappen.

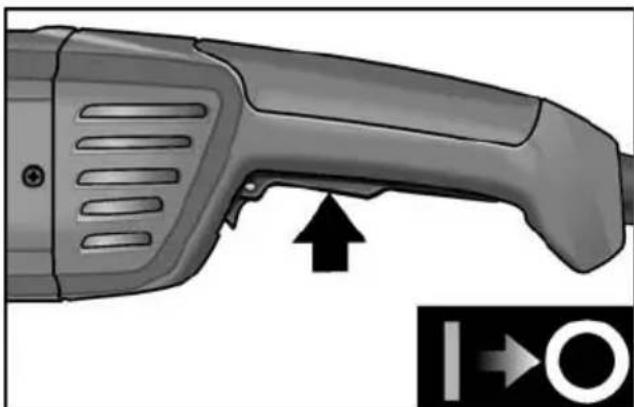

1. För frankoppling: Tryck kort på strömställaren och slätt den.

Användning av suganläggning

OBS

Använding av en FLEX specialsug av typ M rekommenderas.

För sugslangen genom slanghällaren och fäst den på skyddshuvens anslutning.
■ Anslutning av sugslangen till suganlaggningen. Beakta suganlaggingens braksanvising! Kontrollera anslutningen! Använd passande adapter vid behov.

OBS

Kontakta dammsugarleverantoren om dammsugaren behöver en särskild anslutningsadapter (dvs en annan anslutningsadapter an den (32 mm/36 mm) som ingär vid slipmaskinens leverans for att erhälla en lamplig adapter.

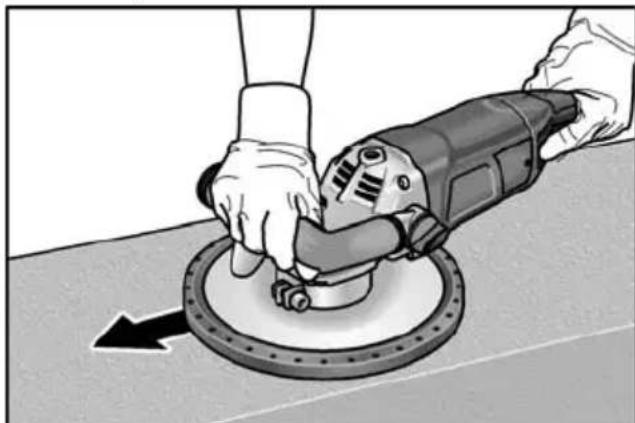

Arbeta med maskinen

WARNING!

Den roterande sloptallriken fär ej komma i kontakt med vassa utstående foremål. Risk for backslag! Skador på sloptallriken. Vid skador eller stark avnotning maste sloptallriken bytas ut.

VAR FÖRSIKTIIG!

Hall fast elverktyget med bada handerna!

1. Montera slipskiva.
2. Anslut suganlaggningen.
3. Stick in nätkontakten.
4. Koppla till suganlaggningen.
5. Koppla till maskinen.
6. Satt belongslipmaskinen pa arbetsytan. Gummisugringen maste ligga jamnt pa arbetsytan.

1. Höj trycket for att sliptallriken skä fä kontakt med arbetsytan. Sväng)därvid slipmaskinen med overlappande rörelser.

Gummisugring

Byt defekt aller mycket sliten gummisugring. Den kan bestallas hos varje FLEX-kundtjanst under best.-nr 258 626.

Underhäll

WARNING!

Dra ut nätkontakten fore alla atgärder pa elverktyget.

Rengöring

WARNING!

Anvand varken vatten aller andra rengöringsvästkor.

Blåsigenom motorrummet och kapians insida med torr tryckluft regelbundet.
Rengör skyddshuven med torr tryckluft.

Reparation

Reparation fár endast utfóras av auktoriserad verkstad.

OBS

Lossa ej skruvarna på motorkapan under garantitiden. I annat fall upphör tillverkarens garanti att gälla.

Reservdelar och tillbehör

För tillbehör, särskilt slipmaterial, setillverkarens katalog.

Explosionsrittingar och reservdelslistor
aterfinns pa var hemsida:
www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör fürbrukade maskiner obrukbara genom att avlågsna nätsladden.

Kasta ej elverktyg i hushállssoporna!

Enligt det europeiska direktivet 2012/19/EG
ska forbrukade elverktyg samlas separat
och hanteras enligt gällande
avfallsbestämmelser.

OBS

Fraga fackhandlaren rörande avfallsbestämmelser!

Garanti

Vid köp av ny maskin ger FLEX 2 Års garanti fr om köpdatum. Garantin gäller endast for brister p g a material- och/eller tillverknings-fel liksom for ej fungerande garanterade egenskaper. Originalkvittot med försäljningsdatum måste uppvisas vid eventuella garantianspråk. Garantireparationer fär endast utforas av FLEX auktorisera devrkstäder eller servicestationer. Garantianspråk gäller endast om maskinen anvænts på avsett satt. Garantin omfattar inte driftbetingat slitage, felaktig användning, helt eller delvis demonterade maskiner eller skador som uppkommit på grund av overbelastning av maskinen eller på grund av att ej godkända, trasiga eller felaktigt anvanda verktyg har anvænts.

Skador som orsakats av maskinen pa verktyg.
eller arbetsstycken, utovande av vald,
foljdskador som kan hanforas till att kunden
eller tredje part misskott underhallet av
maskinen, skadegorelse som en foljd av yttre
paverkansfaktorer erler frammande partiklar,
t.ex. sand erler sten,samt skador som beror

pà att bruksanvisingen inte följt's, t.ex. att maskinen anslutes till fel natspanning aller stromtyp. Garantiansprak for tillbehör kan endast goras gallande om de anvants med maskiner som anvants pa avsett eller tillatet satt.

Answer

Tillverkaren och hans representant ikläder sig inget ansvar for skador eller föllorad vinst som uppSTAR genom produiten aller genom att produits ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar for skador som uppstår genom felaktig användning eller i forbindelse med andra tillverkaresprodukter.

Sisälto

Vi forklarar som ensamt ansvarig tillverkare att nedan angivna Produkter¹ med tilhörande produktyper²
samt articel- och serienummer³ uppyfer alla releventa Förordninger och direktiv⁴ som angos nedan och att fälljande harmoniserade standarder⁵ har tillampats. Ansvarig for tekiska underlag⁶
