BRUGSANVISNING LD 24-6 180 Flex

Anvendte symboler 84
For Deres egen sikkerheds skyld 84
Stojog vibration 87
Tekniske data 89
Oversigt 90
Brugsanvising 91
Vedligeholdelse og eftersyn 94
Bortskaffelseshenvisninger 94
Garanti 94

Anvendte symboler

ADVARSEL!

Betegner en umwidelbar truende fare.
Ved tilidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation.
Ved tilsidesaettelse af henvisningen er der fare for tilskadekomst, aller der kan opsta materielle skader.

BEMERK

Betegner anvendelsestips og vigtige informationer.

Symboler på maskinen

Laes betjeningsvejledningen for at formindske risikoen for kvastelse!

Henvisning om bortskaffelse af den udtjente maskine (se side 94)!

Arbejd altid med begge hænder!

CE-mærke

UKCA-mærke

For Deres egen sikkerheds skyld

ADVARSEL!

Laes betjeningsvejledningen inden elværktogetages i brug og følg:

-betjeningsvejledningen,
- "Generelle sikkerhedsanvisninger" for handtering af elværktjoer i vedlagte hæfte (skrift-nr.: 315.915),
- de for anvendelsestedet geldende regler og forskrifter vedrorende forebyggelse af ulykker.

Dette elværktøj er konstrueret i henhold til aktuelt teknik niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved drug af maskinen opsta fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, og der kan opsta materielle skader. Elværktøjet ma kun benyttes -til det dertil beregnede formal, -i sikkerhedsteknisk korrekt tilstand. Fejl, der har negativ indflydelse pa sikkerheden, skal afhjælpes omgående.

Bestemmelsesmaessig drug

Betonsliber LD 24-6 180 er beregnet

• til erhvervsmaessig brug inden for industri og handværk,
• tørslibning og glatning af beton, puds, støbte gulve, sandsten, chamotte og asfalt,
  slibning af malede belægninger og klæberester på beton eller støbte gulve,
• drug med diamantværktøjer, der tilbydes af FLEX til deutsche maskine og som er godkendt til et omdrejningstal på min. 6.500 omdr./min.

Brug af kap-, skrub-, vifteslibeskiver.
eller stalborster er/DDke tilladt.

Ved anvendelse af betonsliber LD 24-6 180
skal der tilsluttes en støvsuger i classe M.

Sikkerhedsinstrukser

#

ADVARSEL!

Laes venligst alle sikkerhedshenvisninger og anvisninger. Ved tilidesættelse af sikkerhedshenvisningerne og anvisningerne kan det medfrole elektriske stød, brand og/ ell er alvorlige kvæstelser. Opbevar venligst sikkerhedshenvisningerne og instrukserne af hensyn til senere brug.

Dette elværktøj skal anwendes til slibning. Følg alle sikkerhedshenvisninger, anvisninger, illustrationer og data, der følger med maskinen.

Hvis afterfolgende anvisninger tilsidesættes, kan det medføre elektriske stød, brand og/ ell er alvorlige kvæstelser.

Dette elværktj er ikke egnet til sandpapirslibning, arbejder med tradbørster, polering og gennemskæring.

Hvis elværktøj anwendes til andre formal, end det er beregnet til, kan personer udsættes for fare og kvæstes.

Dette elværktøj ma ikkeændres til brug på en måde, det ikke er beregnet til uller som er angivet af producenten af værktøjet.

Sadan enændring kan gore, at brugeren mister kontrl over elværket, hvilket kan fore til alvorlige personskader.

Der må ikke anvendes tilbehør, der ikke specielt er beregnet og anbefalet af fabrikanten til dette elværktøj.

Sylv om tilbehoret kan fastgores pa elværktoget, er det ikke en garanti for en sikker brug.

Det tilladte omdrejningstal af indsatsværktoget skal vare mindst lige sa hootsom det pa elværktoget angivemaksimale omdrejningstal.

Tilbehør med et ulovligt højt omdrejningstal kan brække og kastes rundt.

Det anvende indsatsværktøjs yderdiameter og tykkelse skal svare til malangivelsene for elværktøjet.

Forkert dimensionerede værktøjer kan ikke afskærmes tilstrækkeligt eller kontrolleres.

Mälene på eventuelt tilbehör, der skal monteres på elværktøjet, skal pass med elværktøjets monteringsbeslag.

Tilbehør, som ikke passer til monteringsdelene på elværktøjet,kommen ud af balance og vibrerer for meget,hvilket kan gore at brugeren mister kontrollen med værktøjet.

■ Beskadigede indsatsværktøjer pågressive anwendes. Kontroller indsatsværktøjerne hver gang inden brug for afsplintninger erller revner, slibetallerknen for revner, slid er stærkt slid. Hvis elværktøjet er faldet på gulvet, kontrolleres, om det er beskadiget. I sa tilfælde skal der anwendes et ubeskadiget indsatsværktøj. När indsatsværktøjet er kontROLLERet og sat på plads, skal du holde dig selv og andre personer, der befinder sig iærheden,.uden for detiveau, hvor indsatsværktøjet roterer. Lad maskinen køre et minut med maks. omdrejningstal.

Beskadiget andersatsværktj brækker for det meste i Iobet afijke testtid.

Bær personligt beskyttelsessudstyr. Benyt helmaske til ansigtet, øjenværn eller beskyttelsessbriller, afhængigt af det udførte arbejde. Benyt afhængigt af arbejdets art støvmaske, horeværn, beskyttelseshandsker eller specialforklæde, der beskytter mod små slibeog materialepartikler.

Øjnene skal beskyttes mod fremmedlegemer, der kastes rundt og som opstår i forbindelse med forskelligt arbejde. Stov-ller andedrætsmasken skal filtrere det støv, der opstår under arbejdet. Udsættes du for kraftig stoj i længere tid, kan du lide horetab.

Sorg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesesudstyr.

Brudstykker af arbejdsemnet aller brækkekket indsatsværktøj kan blive kastet rundt og medføre kvæestelser, ogssuityden for delve arbejdsmrådet.

• Tag fat i det isolerede händtag,ningar der arbejdes på steder, hvor indsatsværktøjet vil kinne ramme skjulte strømledninger eller maskinensegen ledning.

Kontakt med en spændingsførende ledning kan och saete metaldele på maskinen under spænding og medfore elektriske stød.

Hold ledningen borte fra roterende indsatsværktøj.

Mister du kontrollen over maskinen, kan netkablet skæres over eller rammes, og din.Hand eller arm kan trækkes ind i det roterende insatsværktøj.

Læg aldrig elværktøjet til side før det står helt stille.

Det roterende indsatsværktøj kankommen i Kontakt med fraægningsfladen, hvorved du kan miste kontrollen over elværktøjet.

Lad参加会议的。

Ved tilfaelig kontakt med det roterende indsatsværktøj kan dit toj blive fanget og trukket ind i det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop.

■ Ventilationsåbningerne på elværktøjet skal rengøres med regelmæssige mellelemrum.
Motorblæseren trækker stov ind i huset, og store maengder metalstov kan ∀ere farligt rent elektrisk.
Elværktoget ma ikke anvendes i nærheden af brændbare materialer. Gnister kan anteendeppe materialer.
Der mä ikke anwendes indsatsværktøjer, der kræver flydende kølemidler. Brug af vand eller andre flydende kølemidler kan medføre, at der opstør elektriske stød.

Særlige sikkerhedsanvisninger vedrørende slimning

Der mä kun anwendes splicelegemer, der er godkendt til elværktog beskyttelseskapper, der er beregnet til disse splicelegemer.
Slibelegemer, der/DDke er beregnet til elværktoget, kan icke afskaermest tilstrakkeligt og er usikre.
■ Beskyttelseskappen skal vare anbragt sikkert på elværktøjet og vare indstillet på en sadan MADE, at sikkerheden er maksimal, hvilket vil sige, at den mindst mulige del af slibeskiven skal pege hen imod brugeren.
Beskytteseskappen skal beskytte brugeren mod brudstykker og tilfaeldig kontakt med slibelegemet.
Slibelegemer ma kun anvendes til de anbefalede anvendelsesmuligheder. For eksempel ma der aldrig silbes med sidefladen pa en diamantslibetallerken. Diamantslibetallerkner er beregnet til at fjerne materiale med undersiden af slibetallerknen. Udsættes disse slibetallerkner for sidevendt kraftpavirkning, kan de knække.
Anvend altid ubeskadigede spændeflanger i den rigtige størrelse og form til det valgte indsatsværktoj. Egnede flanger stotter indsatsværktjoerne og reducerer derfor risikoen for, at de brister.
Anvend aldrig slidte indsatsværktjoer, der passer til storre elværktjoer. Indsatsværktjoer til storre elværktjoer er/DDimensioneret til minre elværktjers hoge omdrejningstal, og de kan brakte.

Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktj, f.eks. nibeskive, slibetallerken, trådbørste osv., har sat sig fast aller blokerer. Fastsættelseller blokering medfører et pludseligt stop af det roterende indsatsværktj. Derved accelereres et ukontrolleret elværktj mod indsatsværktjjets omdrejningsretning på blokeringsstedet.

Sidder f.eks. en slibeskive fast i et emne ell er blokerer i et emne, kan kanten pÅ slibeskiven, der dykker ned i emnet, blive siddende, hvorved slibeskiven brækker af uller giver tilbageslag. Slibeskiven bevæger sig hen imod ell er bort fra brugeren, afhengigt af skivens omdrejnings-retning pa blokeringsstedet. Derved kan slibeskiver ogsa brække.

Et tilbageslag skyldes forkert eller fejlbehaeftet.
brug af elværktoget.Det kan forhindres ved at
traiffe egnede forsigtighedsforanstaltninger,
der beskrives nedenfor.

Hold godt fast i elværktog og sorg for, at bade krop og arme befinder sig i en position, der modvirker tilbageslagskræfterne. Anvend altid ekstrahandtaget, his et sadant findes, for at have sa meget kontrl som muligt over tilbageslagskræfterne eller reaktionsmomenterne, nr maskinen kører op i hastighed.

Brugeren kan beherske tilbageslags- og reaktionskrafterne ved at træffe egnede sikkerhedsforanstaltninger.

Sorg for at hænderne aldrigkommen i nærheden af det roterende indsatsværktøj.

Indsatsværktøjet kan bevæge sig hen over din hand i forbindelse med et tilbageslag.

Udgå at kroppen befinder sig i det område, hvor elværktøjet bevæger sig i forbindelse med et tilbageslag.

Tilbageslaget driver elværktogjet i modsat retning af slibeskivens bevægelse på blokeringsstedet.

Vær særlig forsigtig ved arbejder i områder som f.eks. hjørner, skarpe kanter osv. Det skal forbhindres, at indsatsværktøjet slår tilbage fra emnet og sætter sig fast.

Det roterende indsatsværktøj har tendens til at sætte sig fast, narr det anwendes i hjørmer, skarpe kanter, eller hvis det springer tilbage. Dette medforer, at man mister kontrollen, aller der opstår et tilbageslag.

■ Brug/DDesavklinger erler fortandede savklinger.

Sàdant indsatsværktj bevirker ofte et tilbageslag, eller at man mister kontrollen over elværktjet.

Andre sikkerhedsanvisninger

Der mä kun anwendes forlængerledninger, der er godkende til udendørs brug.
■ Afslibning af blyfarver kan/DDke anbefales. Blyholdig maling boR udelukkende fjernes af en fagmand.
Der må ikke bearejdes materialer, hvor sundhedsfarlige stoffer frigives (f.eks. asbest). Der skal træffes beskyttelsesforanstaltninger, hvis der kan opstå sundhedsfarlige, brændbare eller eksplovi stoffer. Benyt støvbeskyttelsesemaske. Brug udsugningsanlag.

MATERIELLE SKADER!

Netspændingen og spændingsangivelsen pa typeskitet skal stemme overens.

Stoj og vibration

Stoj- og svingningsværdierne er beregnet ifolge EN 62841.

Det A-vurderede stojniveau for maskinen er typisk:

• Lydtryksniveau: 96 dB(A);
• Lydeffektniveau: 104 dB(A);
• Usikkerhed: K = 3 dB.

Total svingningsværdi (ved slibning af betonflader):

Emissionsværdi: a h = 6,7m^2 s Usikkerhed: K = 1.5 m/s

FORSIGTIG!

De angivne mallevaerdier gelder kun for nye maskiner. Stoj- og svingningsværderne ænder sig ved daglig brug.

BEMAERK

Det svingningsniveau, der er angivet i disse instruktioner, er blevet malt i henhold til en standardiseret moleproces i EN 62841 og kan bruges til atSAMmenigne elværktjerner.

Det egner sig ogsa til en forelbig vurdering af svingningsbelastningen.

Det angivne svingningsniveau reppesenterer elværktjets hovedsagelige anvendelse.

Hvis elværktoget dog benytttes til andre formal, med afvigende arbejdsværktoger uller det vedligeholdes utilstrækkeligt, kan svingningsniveauaut eandre sig. Dette kan oge svingningsbelastningen i hele arbejdstidsrummet.

For nøjagtigt at kinne vurdere svingningsbelastningen bør man øgså tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.

Fastlaeg derfor yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod pavirkning af svingninger, f.eks. vedligeholdelse af elværktog arbejdsværktjoer, varmholdelse af hænder, organisation af arbejdsforlob.

FORSIGTIG!

Ved et lydtryk pa over 85 dB(A) skal der benyttes horeværn.

Tekniske data

Maskintype		D 24-6 180
Produkt Betonsliber
Netspænding V/Hz 230/50
Optagen effekt W 2.400
Afgiven effekt W 1.440
Omdrejningstal omdr./min 6.500
Værktøjsptagelse M14
maks. skivediameter mm 180
Beskyttelsenklasse /II		☐
Vægt kg 6,6

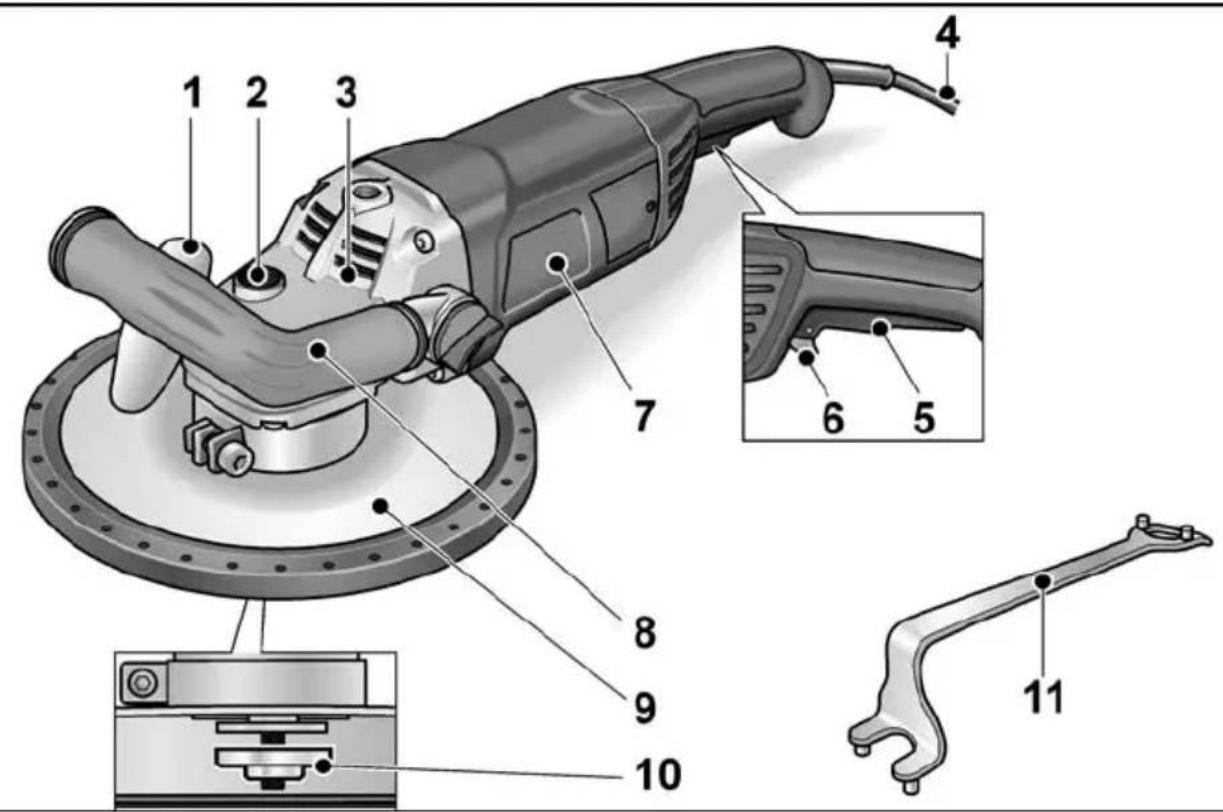

Oversigt

1 Tilslutningsstuds til udsugning
2 Spindellas Til lssning af spindlen ved værktogsskift.
3 Gearhoved Med luftudslip og omdrejningsretningsgil.
4 Tilslutningsledning 4,0 m med netstik
5 Taend/Sluk
6 Indkoblingssperring/laseknap Forhindrer utilsigtet start af maskinen og laSer afbryderen (5) i konstantdrift.

7 Typeskilt
8 Handtag, indstilleligt
9 Beskytteseshaete med gummi-udsugningsring
10 Spændemøtrik
11 Stopnøgle

Brugsanvisning

ADVARSEL!

Træk stikket ud af stikkontakten, for der udfores arbejde pa elværktjojt.

FORSIGTIG!

Den forhandenvaerende netspanding og spændingsangivelsen på typeskiltet skal stemme overens.

Inden ibrugtagning

Pak elværktog tilbehoret ud og kontroller om leveringen er komplet og om der EVT. er opstaet transportskader.

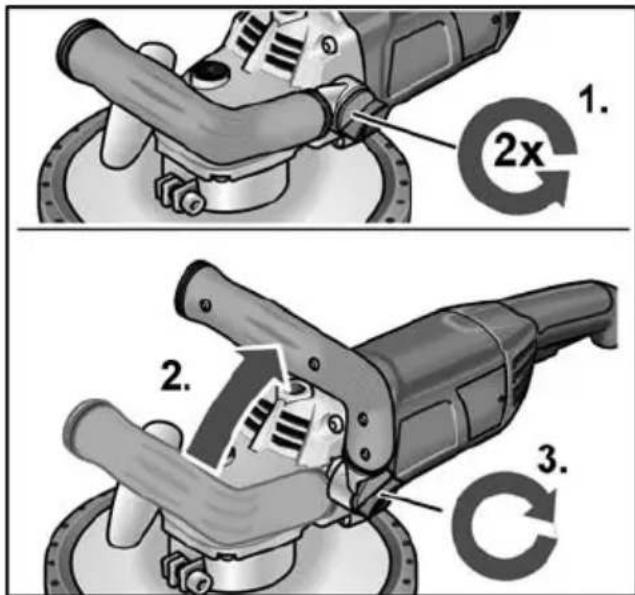

Indstilling af handtaget

1. Løsn drejeknappen til indstilling af handtaget ca. 2 omgange mod uret.
2. Stil handtaget i den onskede position (15° trin). Pas pa at det gär rigtigt i indgrep!
3. Spænd drejeknappen til indstilling af handtaget med uret.

BEMAERK

Ved behov kan handtaget saettes over pa den,anden side af maskinen.

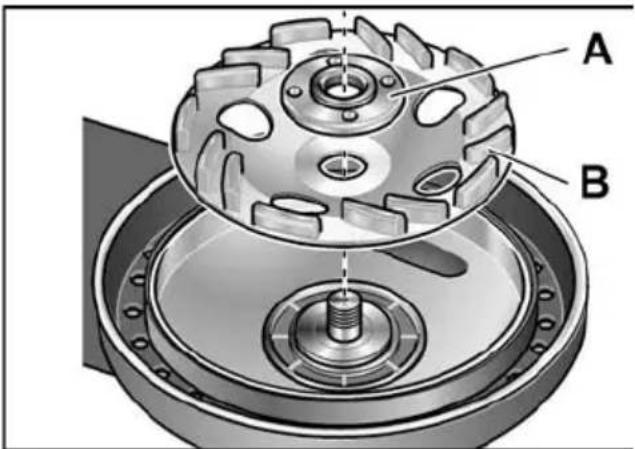

Brug og montering af slibeværktj

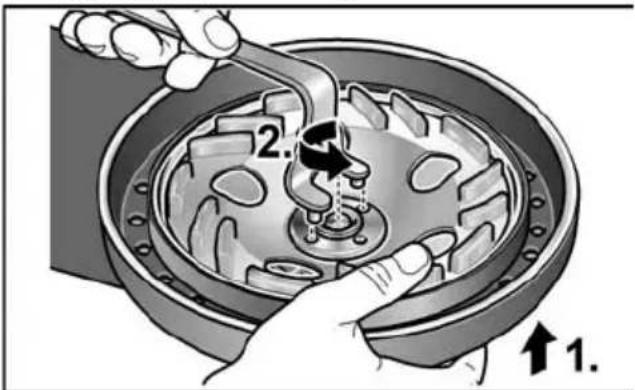

Tryk på spindellåsen og hold den inde (1.).
Lsgor spændemotriknen pa spindlen med stopnoglen ved at dreje den mod uret og tag den af (2.).
Anbring diamantslibetallerken (B) i rigtig position.

Skru spændemøtrikken (A) på spindlen med brystet opadvendt.
Tryk pa spindellasen og hold den inde.
Spænd spændemøtrikken fast med stopnøglen.

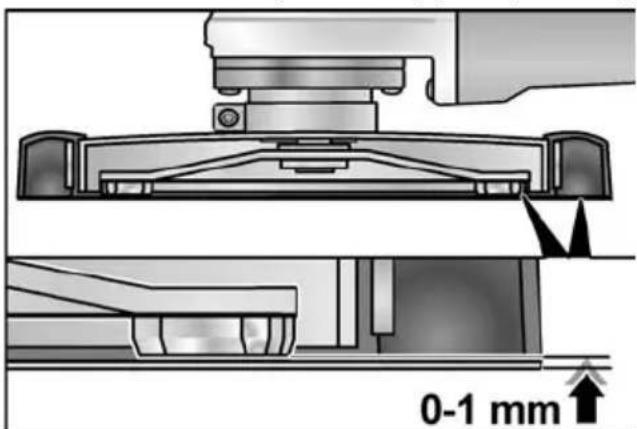

Kontrol af beskyttelseskappens placering:

Gummi-udsugningsringen bør rage ca.

0-1 mm ud over nibetallerknen.

Korriger om nødvendigt (se „Justering af beskyttelseskappe").

Saat netstikket i stikkontakten.
Tænd elværktoget (uden indgreb) og lad det kore ca. 30 sekunder. Kontroler den for ubalance og vibrationer.
Sluk elværktøjet.

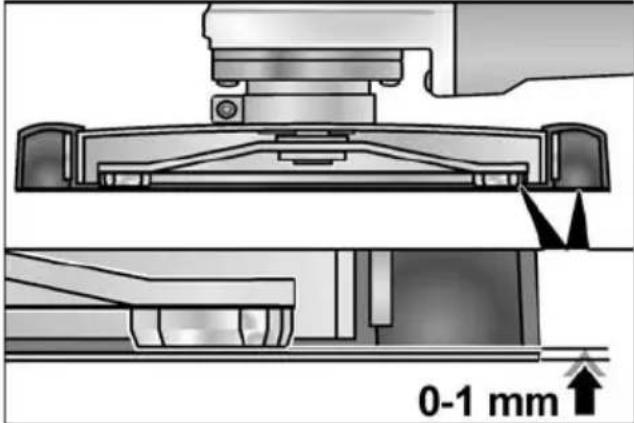

Justering af beskyttelseskappe

BEMARK

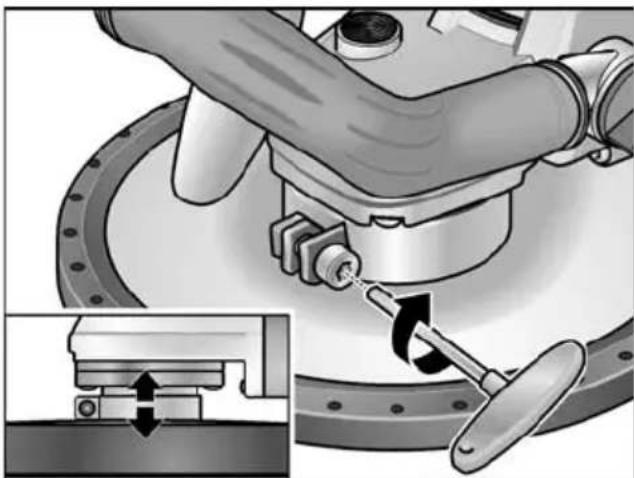

Gummi-udsugningsringen bør rage ca. 0-1 mm ud over slibetallerknen. Beskyttelseskappen kan justeres i højden for at udigne slitagen af diamantslibetallerknen.
Løsn skruen på beskyttelseskappen.

Indstil beskyttelseskappen i onsket hjde.
Spænd skruen.

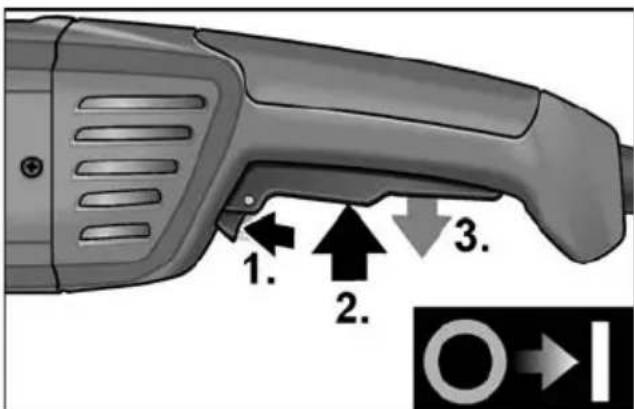

Tænd/sluk elektroværktøj Kortvarig drift.uden indgreb

1. Tryk på indkoblingsspærringen og hold den inde.

2. Tryk pà afbryderen.

3. Slip afbryderen for at slukke maskinen.

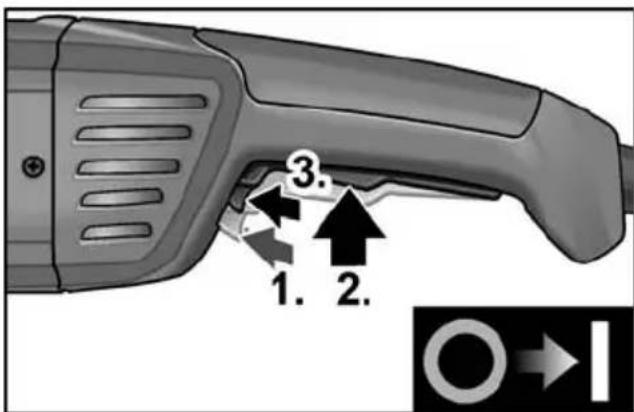

Konstant drift med indgrepb

1. Tryk på indkoblingsspærringen og hold den inde.
2. Tryk på kontakten og hold den fast.
3. Tryk på laseknappen.

1. Tryk kortvarigt på afbryderen og slip den for at slukke maskinen

Brug af udsugningsanlæg

BEMERK

Det anbefales at anvende af et FLEX Special-stovsuger i classe M.

Led udsugningsslangen gennem slangeholderen og fastgør den pa beskyttelseskappens til Slutningsstuds.
Slut udsugningsslangen til udsugningsanlaegget. Folg betjeningsvejledningen til udsugningsanlaegget! Kontroller om den er fastgjort korrekt! Anvend en passende adapter, hvis det er nødvendigt.

BEMARK

Hvis der skal bruges en speciel tilslutningsstuds til stovsugeren (dvs. en anden tilslutningsstuds end 32 mm/36 mm-standard-tilslutningsstuds, der hörer til elværktjets leveringsomfang), fas der en egnet adapter hos leverandøren af stovsugeren.

Inden der arbejdes med elværktøjet

ADVARSEL!

Den roterende sibabetallerken ma ikke berøreskarpe genstande, der rager frem. Risiko for tilbageslag! Beskadigelse af sibabetallerknen. Udskift altid sibabetallerknen, hvis den er beskadiget eller meget slidt.

FORSIGTIG!

Hold elvaerktojet fast med begge haender!

1. Fastgørslibeværktøjet.
2. Tilslut udsugningsanlaegget.
3. Stik netstikket i stikkontakten.
4. Slå udsugningsanlaegget til.
5. Taend maskinen.

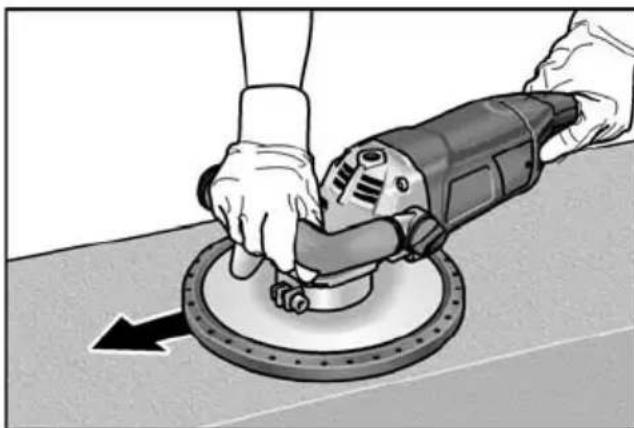

6. Anbring betonsliberen pa arbejdsfladen. Gummi-udsugningsringen skal vare pa niveau med arbejdsfladen.

1. Øg trykket for at bringe sibitetallerknen i kontakt med arbejdsfladen. Bevæg samtidig saneringsliberen med overlappende bevægelser.

Gummi-udsugningsring

Hvis gummi-udsugningsringen er beskadiget.
eller meget slidt, skal den udskiftes.
Den fas hos alle FLEX-kundeservicecentrer under best.-nr.258.626.

Vedligeholdelse og eftersyn

ADVARSEL!

Træk stikket ud af stikkontakten, for der udfores arbejde pa elværktjoet.

Rengøring

ADVARSEL!

Der må ikke anvendes vand eller flydende rengøringsmidler.

Blæs husets indre med motor ud regelmaessigt med tør trykluft.
Rengør beskyttelseskappen og det drejelige kantsegment med tør trykluft.

Reparationer

Reparationer mä kun udføres af et af producenten godkendt kundeserviceværkedsted.

BEMERK

Skruerne på motorhuset má ikke løns i garantiperioden. Ved tilssidesættelse af dette bortfalder producentens garantiforpligtelter.

Yderligere tilbehør, især indsatsværktøjer, findes i fabrikantens kataloger.

Eksplosionstegninger og reservationslister findes på vores hjemmeside: www.flex-tools.com

Bortskaffelseshenvisninger

ADVARSEL!

Gor udtjente maskiner ubrugelige ved at fferne netkablet.

Kun for EU-lande

Elektroværktøjer er/DDke normalt husholdningsaffald.

I henhold til europæisk direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og omsætning til national ret skal udtjente elektriske værktøjer samles separat og afleveres på et opsamlingssted for materialegenvinding.

BEMAERK

Faghandlen giver ophysninger om bortskaffelsesmuligheder!

Garanti

Ved kob af en ny maskine yder FLEX 2 ars producentgaranti, der starter med datoen, da maskinen blev solgt til endeforbrugeren. Garantien omfatter kun mangler, der skyldes materiale- og/eller fremstellingsfejl samt manglende opfyldelse af tilsikrede eigenskaber. Den originale kvittering med salgsdatoen skal vedlaegges, hvis garantikrav skal gores gaelende.

Garantibaserede reparationer ma udelukkende udfores af FLEX autoriserede værksteder eller servicestationer.

Garantikravet kan kun gores gældende ved bestemmelsesmaessig brug. Især driftsbetinget slid, usagkyndig brug, delvis eller komplet demonterede maskiner som skader som ffolge af overbelastning af maskinen, anvendelse af/DDke godkendte, defekte eller forkert anvendte værktøjer er/DDke inkluderet i garantien.

Skader, som matte opsta på det anvendte værktøj eller emnet pga. maskinen, kraftudøvelse, følgeskader, der skyldes usagkyndig eller utilstrækkelig vedligeholdelse fra kundens eller tredjemandsside, beskadigelser på grund af fremmed

pavirkning erer pavirkning af fremmedlegemer, f.eks. sand erer sten, som skader som folge af tilsidesættelse af betjeningsvejledningen, f.eks. tilslutning til forkert netspænding erer strømart. Garantikrav for anvendte værktjoer erler tilbehorsdele kan kun gores gældende, hvis de anwendes på maskiner, der er beregnet til erler godkendte til denne brug.

Ansvarsudelukkelse

Fabrikanten og hans repraesentant overtager ikke ansvaret for skader og fortjeneste som virksomhedenevt. er gæt glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produit etller fordi produit mikke kinne benyttes. Fabrikanten og hans repraesentant overtager ikke ansvaret for skader, der skyldes usagkyndig brug, eller for skader, der er opstæt i forbindelse med anvendelse afprodukter fra andre fabrikanter.

Innhold

Henvisninger om skroting 106

Garanti 106

Symboler som brukes

ADVARSELI!

Sikkerhetshenvisninger

ADVARSEL!

■ Bruk ikke verktøy som krever flytende kjolemiddel.

Særlige sikkerhetshenvisninger for slipping

Vernehetten skal beskytte betjeningspersonellet mot bruddstykker og motkontakt med slipskiven.

Det malte A lydnivaeet pa apparatet er typisk:

Kontroller stillingen på vernehetten:

Avsugingsringen av gummi børrekke ca. 0-1 mm ut over slipetallerkenen. Om nadvendig ma det korrigeres (se "Still inn vernehetten").

Sakerhetsanvisningar

WARNING!

rotationsriktningspil.

Som producent erklarer vi pa eget ansvar, at de nedenfor anforte produit¹ med tihorende produktyper²⁾amt sags- og serienumre³⁾ er i overensstemmelse med alle nedenfor anferte forordninger og direktiver⁴, og at folgende harmonisere standarder⁵⁾ er blevet anvendt. Ansvarlig for den tekiske dokumentation.⁶

no c samsvar
